YAMAHA XCITY 125 2012 Manual de utilização (in Portuguese)

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-4
1
pode aprovar nem recomendar a utilização
de acessórios não comercializados pela
Yamaha, nem modificações não recomen-
dadas especificamente pela Yamaha, mes-
mo que a venda e a instalação seja
efectuada por um concessionário Yamaha.
Peças, acessórios e modificações do
mercado de reposição
Embora possa encontrar produtos do mer-
cado de reposição idênticos a acessórios
Yamaha genuínos ao nível de design e
qualidade, deve reconhecer que alguns
acessórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos relaci-
onados com alterações do mesmo.
Quando montar acessórios, tenha em men-
te as seguintes linhas de orientação, bem
como as apresentadas na secção “Carga”.●
Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho da sua scooter. Inspec-cione cuidadosamente o acessório an-
tes de o utilizar, para se certificar de
que este não vai, de modo algum,
afectar a visibilidade para a estrada ou
a visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da di-
recção ou o funcionamento dos
controlos, nem ocultar luzes ou reflec-
tores.
Os acessórios instalados na área
do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada
ou alterações aerodinâmicas. Se fo-
rem colocados acessórios na área
do guiador ou da forquilha dianteira,
estes devem reduzidos ao número
indispensável e devem ser tão le-
ves quanto possível.
Os acessórios volumosos ou gran-
des podem afectar seriamente a es-
tabilidade da scooter devido aos
efeitos aerodinâmicos. O vento
pode fazer a scooter levantar da es-
trada, ou esta pode ficar instável em
zonas com ventos cruzados. Estes
acessórios também podem causar
instabilidade ao ultrapassar ou ao
ser ultrapassado por veículos de
grandes dimensões. Alguns acessórios podem deslocar
o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar a
capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.
●
Tenha cuidado ao acrescentar aces-
sórios eléctricos. Se os acessórios
eléctricos excederem a capacidade do
sistema eléctrico da scooter, pode
ocorrer uma falha eléctrica, a qual
pode causar uma perda das luzes, o
que é perigoso, ou de potência do mo-
tor.
Pneus e jantes do mercado de reposição
Os pneus e as jantes fornecidos com a sua
scooter foram concebidos para correspon-
der às capacidades de desempenho e para
garantir a melhor combinação possível de
condução, travagem e conforto. Outros
pneus, jantes, dimensões e combinações
podem não ser apropriados. Consulte a pá-
gina 6-17 para obter mais informações so-
bre as especificações dos pneus e a
substituição dos mesmos.
U16PP3P0.book Page 4 Thursday, June 14, 2012 1:17 PM

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-5
1
Transporte da Scooter
Certifique-se de que segue as instruções
que se seguem antes de transportar a
scooter noutro veículo.●
Retire todos os itens soltos da scooter.
●
Aponte a roda dianteira para a frente
no reboque ou na caixa do camião e
prenda-a num carril para impedir o
movimento.
●
Prenda a scooter com cabos de reten-
ção ou prendedores adequados que
estejam presos a partes sólidas da
scooter, tal como o chassis ou o triplo
grampo da forquilha dianteira superior
(e não, por exemplo, a guiadores mon-
tados em borracha ou sinais de mu-
dança de direcção, ou peças que
possam partir). Escolha cuidadosa-
mente o local para os prendedores, de
modo que estes não friccionem contra
superfícies pintadas durante o trans-
porte.
●
A suspensão deve ser ligeiramente
comprimida pelos cabos de retenção,
se possível, para que a scooter não
ressalte excessivamente durante o
transporte.
PAU10373
Outras recomendações para
uma condução segura ●
Tenha o cuidado de sinalizar clara-
mente qualquer mudança de direcção.
●
A travagem pode ser extremamente
difícil num piso molhado. Evite trava-
gens bruscas, uma vez que a scooter
poderá derrapar. Accione lentamente
os travões ao parar numa superfície
molhada.
●
Reduza a velocidade ao aproximar-se
de uma curva ou viragem. Depois de
ter concluído a curva, acelere lenta-
mente.
●
Tenha cuidado ao passar por carros
estacionados. Um condutor poderá
não o ver e abrir a porta à sua passa-
gem.
●
As passagens de nível, os carris de
eléctricos, as chapas metálicas em
obras na estrada e as tampas de sa-
neamento tornam-se extremamente
escorregadias quando estão molha-
das. Abrande e passe com cuidado.
Mantenha a scooter na vertical, caso
contrário poderá perder a estabilidade
em cima dela.
●
O revestimento do travão pode mo-
lhar-se durante a lavagem da scooter.
Depois de lavar a scooter, verifique os
travões antes de conduzir o veículo.
●
Use sempre um capacete, luvas, cal-
ças (afuniladas à volta da barriga da
perna e do tornozelo para que não es-
voacem) e um casaco de cor viva.
●
Não transporte demasiada bagagem
na scooter. Uma scooter com excesso
de carga é instável. Utilize uma correia
forte para fixar a bagagem no porta-
bagagem (caso este veículo esteja
equipado com um porta-bagagem).
Uma carga solta afectará a estabilida-
de da scooter e poderá desviar a sua
atenção da estrada. (Consulte a pági-
na 1-3.)
U16PP3P0.book Page 5 Thursday, June 14, 2012 1:17 PM

DESCRIÇÃO
2-1
2
PAU10410

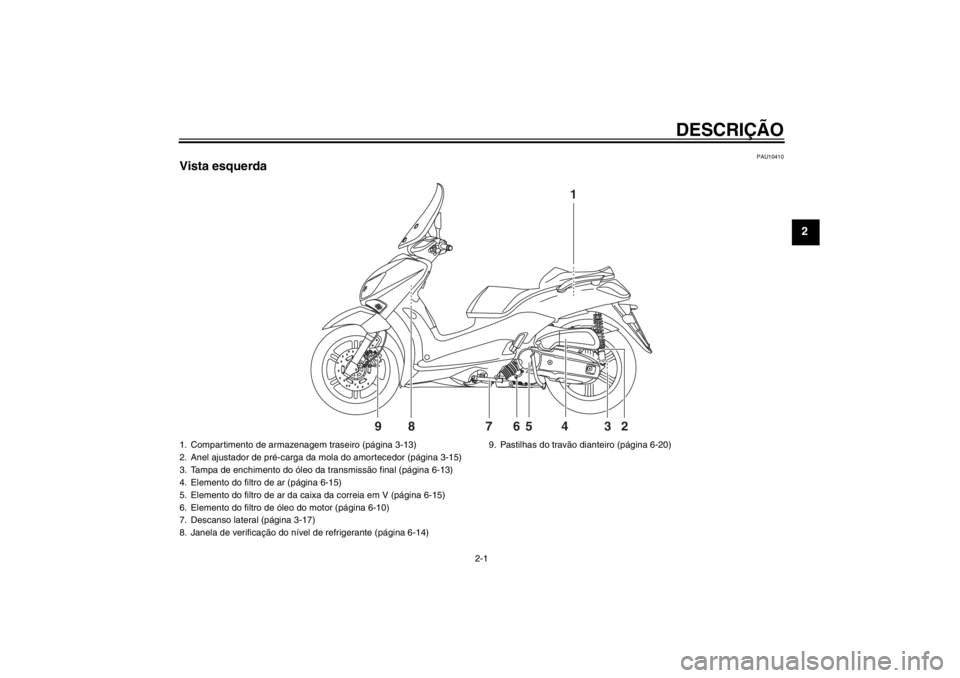

Vista esquerda
1
2 3 4 5 87 9
6
1. Compartimento de armazenagem traseiro (página 3-13)
2. Anel ajustador de pré-carga da mola do amortecedor (página 3-15)
3. Tampa de enchimento do óleo da transmissão final (página 6-13)
4. Elemento do filtro de ar (página 6-15)
5. Elemento do filtro de ar da caixa da correia em V (página 6-15)
6. Elemento do filtro de óleo do motor (página 6-10)
7. Descanso lateral (página 3-17)
8. Janela de verificação do nível de refrigerante (página 6-14)9. Pastilhas do travão dianteiro (página 6-20)
U16PP3P0.book Page 1 Thursday, June 14, 2012 1:17 PM

DESCRIÇÃO
2-2
2
PAU10420

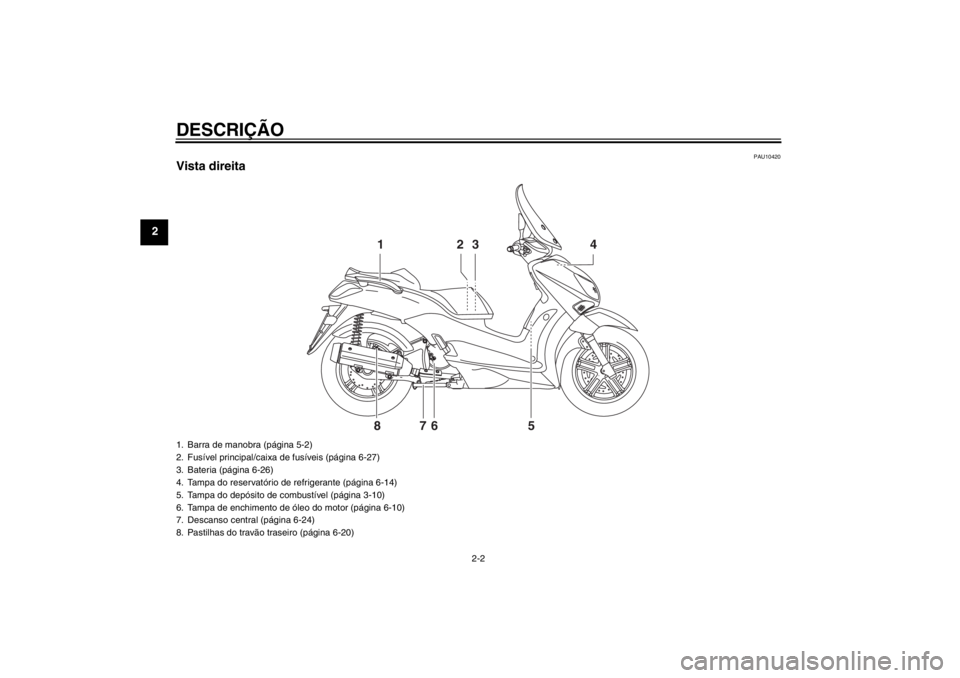

Vista direita
2 13 4
5 6 7 8

1. Barra de manobra (página 5-2)
2. Fusível principal/caixa de fusíveis (página 6-27)
3. Bateria (página 6-26)
4. Tampa do reservatório de refrigerante (página 6-14)
5. Tampa do depósito de combustível (página 3-10)
6. Tampa de enchimento de óleo do motor (página 6-10)
7. Descanso central (página 6-24)
8. Pastilhas do travão traseiro (página 6-20)U16PP3P0.book Page 2 Thursday, June 14, 2012 1:17 PM

DESCRIÇÃO
2-3
2
PAU10430

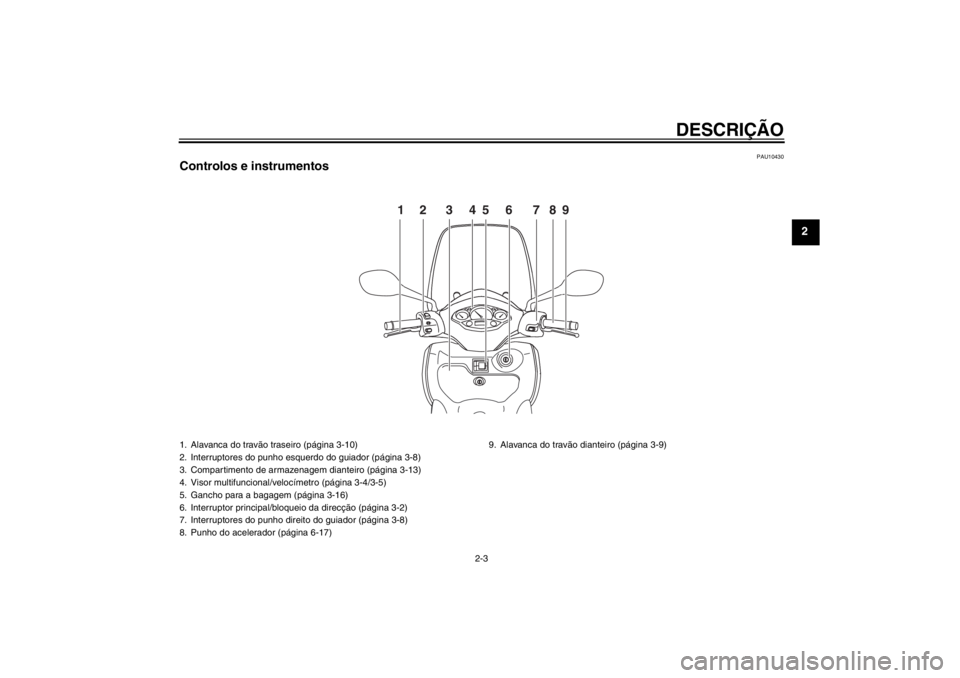

Controlos e instrumentos
12 3456 789
1. Alavanca do travão traseiro (página 3-10)
2. Interruptores do punho esquerdo do guiador (página 3-8)
3. Compartimento de armazenagem dianteiro (página 3-13)
4. Visor multifuncional/velocímetro (página 3-4/3-5)
5. Gancho para a bagagem (página 3-16)
6. Interruptor principal/bloqueio da direcção (página 3-2)
7. Interruptores do punho direito do guiador (página 3-8)
8. Punho do acelerador (página 6-17)9. Alavanca do travão dianteiro (página 3-9)
U16PP3P0.book Page 3 Thursday, June 14, 2012 1:17 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-1
3
PAU10977
Sistema imobilizador Este veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chave
normais. Este sistema é composto pelo se-
guinte:●
uma chave de reconfiguração do códi-
go (com um arco vermelho)
●
duas chaves de série (com um arco
preto) que podem ser reconfiguradas
com novos códigos
●
um transmissor-receptor (instalado na
chave de reconfiguração do código)
●
uma unidade imobilizadora
●
uma ECU (Unidade de Controlo Elec-
trónico)
●
um indicador luminoso do sistema
imobilizador (Consulte a página 3-3.)
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Dado que a reconfigura-
ção é um processo difícil, leve o veículo,
bem como as três chaves, a um concessio-
nário Yamaha, para que aí sejam reconfigu-
radas. Não use a chave com o arco
vermelho para conduzir o veículo. Esta cha-
ve destina-se apenas a ser utilizada para a
reconfiguração das chaves de série. Use
sempre uma chave de série para a condu-
ção do veículo.
PRECAUÇÃO
PCA11821
●
NÃO PERCA A CHAVE DE RECON-
FIGURAÇÃO DO CÓDIGO! SE A
PERDER CONTACTE O CONCESSI-
ONÁRIO IMEDIATAMENTE! Se per-
der a chave de reconfiguração do
código, é impossível registar novos
códigos nas chaves normais. As
chaves normais podem continuar a
ser utilizadas para ligar o veículo,
no entanto, se a reconfiguração do
código for necessária (isto é, se for
feita uma nova chave normal ou se
se perderem todas as chaves) deve
substituir-se a totalidade do siste-
ma imobilizador. Assim, é altamen-te recomendável utilizar a chave
normal e manter a chave de reconfi-
guração do código num lugar segu-
ro.
●
Não mergulhe as chaves na água.
●
Não exponha as chaves a tempera-
turas excessivamente altas.
●
Não coloque as chaves junto a
ímans (incluindo, entre outros, pro-
dutos tais como altifalantes, etc.).
●
Não coloque as chaves junto a ob-
jectos que transmitam sinais eléc-
tricos.
●
Não coloque objectos pesados so-
bre as chaves.
●
Não rectifique nem altere o formato
das chaves.
●
Não desmonte a peça plástica das
chaves.
●
Não coloque duas chaves de um
sistema imobilizador no mesmo
porta-chaves.
●
Mantenha as chaves normais e as
chaves do sistema imobilizador
afastadas da chave de reconfigura-
ção do código do veículo.
●
Mantenha as chaves de outro siste-
ma imobilizador afastadas do inter-
ruptor principal, uma vez que
podem causar interferência no si-
nal.
1. Chave de reconfiguração do código (verme-
lha)
2. Chaves standard (pretas)U16PP3P0.book Page 1 Thursday, June 14, 2012 1:17 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-2
3
PAU10472
Interruptor principal/bloqueio da
direcção O interruptor principal/bloqueio da direcção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direcção.
As várias posições são descritas a seguir.NOTAUse a chave de série (arco preto) para a uti-
lização normal do veículo. Para minimizar o
risco de perder a chave de reconfiguração
do código (arco vermelho), mantenha-a
num local seguro e utilize-a apenas para re-
configurar códigos.
PAU34121
LIGADO (ON)
Todos os circuitos eléctricos são alimenta-
dos; as luzes dos contadores, o farolim tra-
seiro, a chapa de matrícula e os mínimosacendem-se, e o motor pode ser colocado
em funcionamento. A chave não pode ser
retirada.
NOTAOs faróis dianteiros acendem-se automati-
camente quando o motor é colocado em
funcionamento e permanecem acesos até
a chave ser rodada para “OFF” ou o des-
canso lateral ser deslocado para baixo.
PAU10661
DESLIGADO (OFF)
Todos os sistemas eléctricos estão desliga-
dos. A chave pode ser retirada.
AV I S O
PWA10061
Nunca rode a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas eléctri-
cos serão desligados, o que pode
resultar na perda de controlo ou num
acidente.
PAU10684
BLOQUEIO (LOCK)
A direcção está bloqueada e todos os siste-
mas eléctricos estão desligados. A chave
pode ser retirada.Para bloquear a direcção
1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF”, em-
purre-a para dentro e, em simultâneo,
rode-a para “LOCK”.
3. Retire a chave.
Para desbloquear a direcçãoEmpurre a chave para dentro e, em simul-
tâneo, rode-a para “OFF”.
PUSHOPEN
OFF
ON
LOCK
IGNITION
ZAUM0696
U16PP3P0.book Page 2 Thursday, June 14, 2012 1:17 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
3
PAU11006
Indicadores luminosos e luz de
advertência
PAU11020
Indicador luminoso de mudança de
direcção “ ”
Este indicador luminoso fica intermitente
quando o interruptor do sinal de mudança
de direcção é accionado para a esquerda
ou para a direita.
PAU11080
Indicador luminoso de máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAUS1540
Luz de advertência de problema no
motor “ ”
Esta luz de advertência fica intermitente
quando é detectado um problema no circui-
to eléctrico de supervisão do motor. Se isto
acontecer, solicite a um concessionário
Yamaha que verifique o sistema de auto-di-
agnóstico.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave
para “ ”. Se a luz de advertência não se
acender durante alguns segundos e depois
apagar-se, solicite a um concessionário
Yamaha que verifique o circuito eléctrico.
PAU38914
Indicador luminoso do sistema imobili-
zador
O circuito eléctrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”. O indicador luminoso deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se o indicador luminoso não se acender
logo quando a chave é rodada para “ON” ou
se permanecer aceso, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.
Depois de a chave ser rodada para “OFF” e
terem passado 30 segundos, o indicador lu-
minoso ficará intermitente indicando que osistema imobilizador está activado. Passa-
das 24 horas, o indicador luminoso pára de
piscar, mas o sistema imobilizador continua
activado.
NOTAO dispositivo de auto-diagnóstico também
detecta problemas nos circuitos do sistema
imobilizador. Se o sistema imobilizador não
estiver a funcionar correctamente, o indica-
dor luminoso começará a piscar um padrão,
quando a chave for rodada para “ON”.
Quando isto acontecer, solicite a um con-
cessionário Yamaha que verifique o siste-
ma de auto-diagnóstico. Contudo, se o
indicador luminoso piscar lentamente cinco
vezes, e depois piscar duas vezes rápida e
repetidamente, pode tratar-se de um erro
causado por uma interferência de sinal. Se
isto acontecer, tente o seguinte:1. Utilize a chave de reconfiguração do
código para colocar o motor em funci-
onamento.NOTACertifique-se de que não existem quaisquer
outras chaves do imobilizador próximas do
interruptor principal, e não guarde mais do
que uma chave deste tipo no mesmo porta-

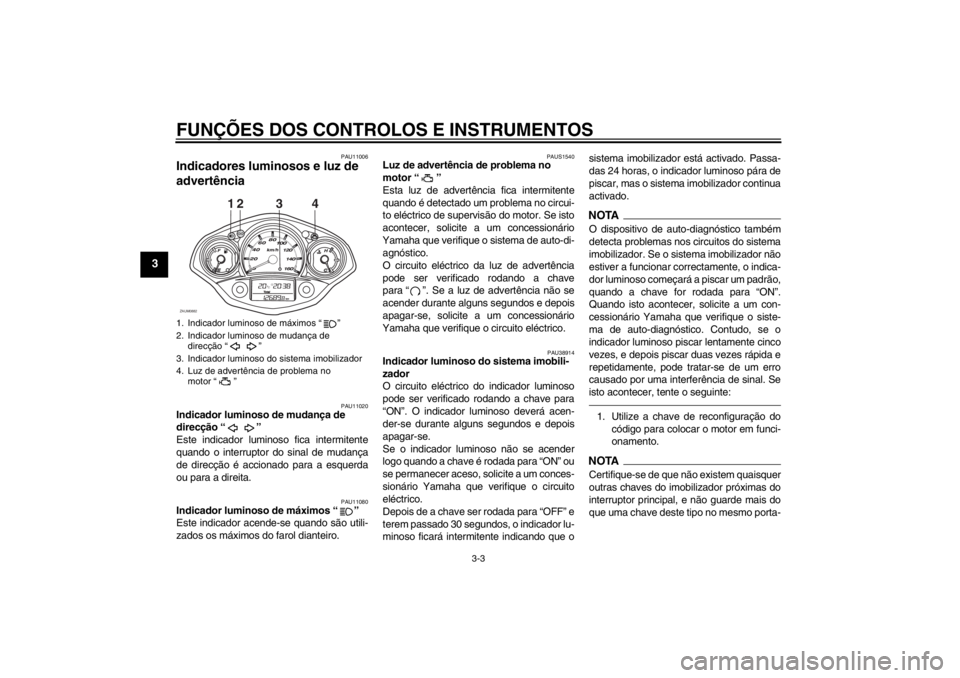

1. Indicador luminoso de máximos “ ”
2. Indicador luminoso de mudança de
direcção “ ”
3. Indicador luminoso do sistema imobilizador
4. Luz de advertência de problema no
motor “ ”

12
ZAUM0882
34
U16PP3P0.book Page 3 Thursday, June 14, 2012 1:17 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
3
chaves! As chaves do sistema imobilizador
podem provocar interferência, o que poderá
impedir o motor de funcionar.2. Se o motor funcionar, desligue-o e ten-
te colocá-lo em funcionamento com as
chaves normais.
3. Se uma das chaves normais ou am-
bas não colocarem o motor em funcio-
namento, leve o veículo, a chave de
reconfiguração do código e as duas
chaves normais a um concessionário
Yamaha para reconfigurar as chaves
normais.
PAU11591

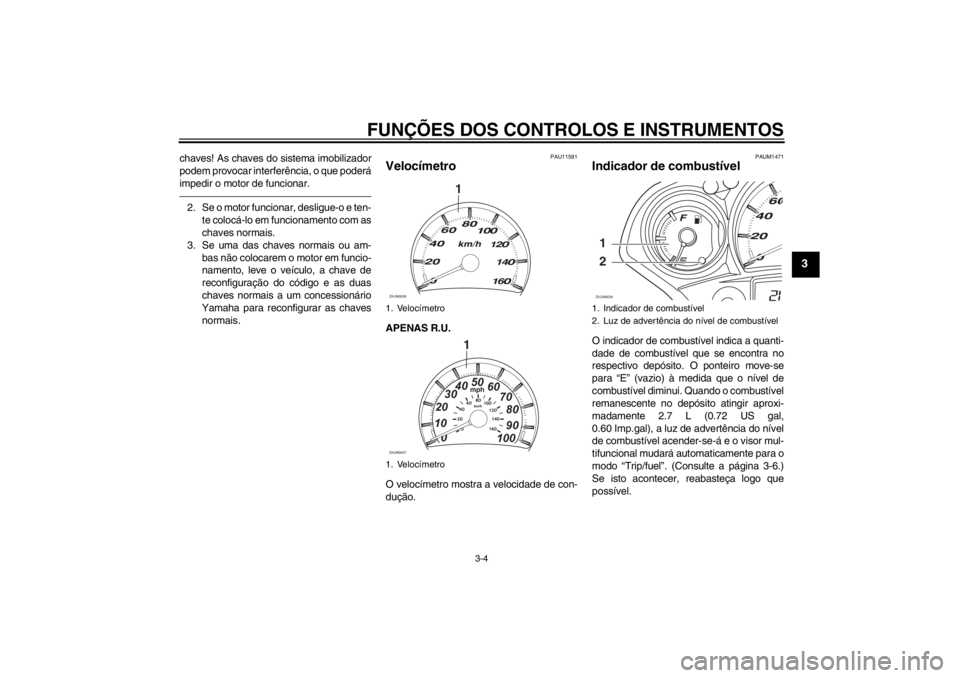

Velocímetro APENAS R.U.
O velocímetro mostra a velocidade de con-
dução.
PAUM1471
Indicador de combustível O indicador de combustível indica a quanti-
dade de combustível que se encontra no
respectivo depósito. O ponteiro move-se
para “E” (vazio) à medida que o nível de
combustível diminui. Quando o combustível
remanescente no depósito atingir aproxi-
madamente 2.7 L (0.72 US gal,
0.60 Imp.gal), a luz de advertência do nível
de combustível acender-se-á e o visor mul-
tifuncional mudará automaticamente para o
modo “Trip/fuel”. (Consulte a página 3-6.)
Se isto acontecer, reabasteça logo que
possível.
1. Velocímetro
1. Velocímetro
1
ZAUM0636
1mph
0 1020304050
60
70
80
90
100
ZAUM0637
1. Indicador de combustível
2. Luz de advertência do nível de combustível1
2ZAUM0638
U16PP3P0.book Page 4 Thursday, June 14, 2012 1:17 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
3
NOTANão permita que o depósito de combustível
fique totalmente vazio.
PAU12173

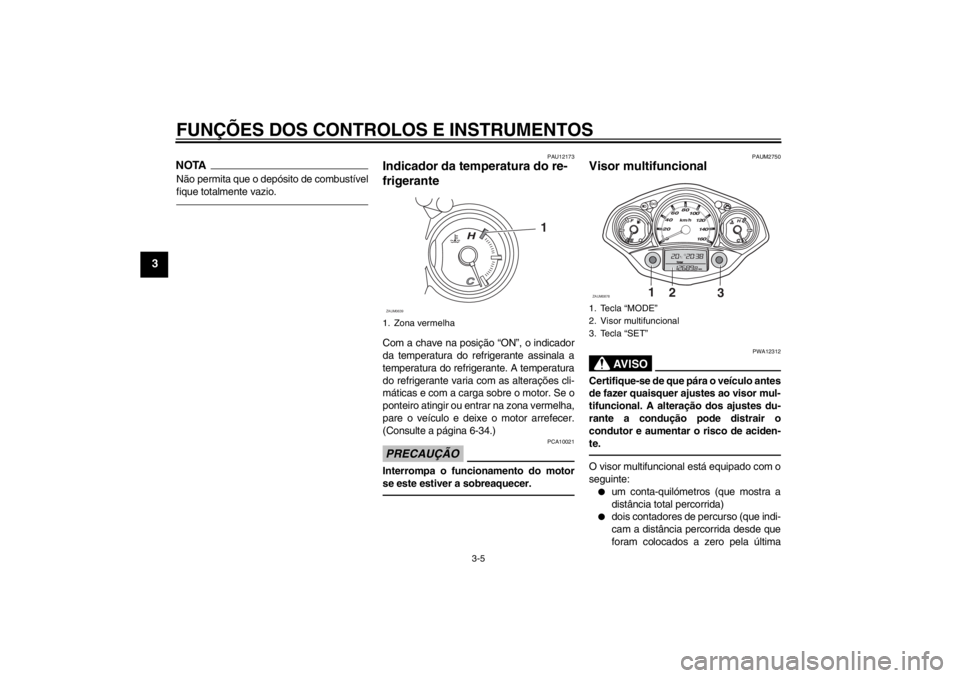

Indicador da temperatura do re-
frigerante Com a chave na posição “ON”, o indicador
da temperatura do refrigerante assinala a
temperatura do refrigerante. A temperatura
do refrigerante varia com as alterações cli-
máticas e com a carga sobre o motor. Se o
ponteiro atingir ou entrar na zona vermelha,
pare o veículo e deixe o motor arrefecer.
(Consulte a página 6-34.)PRECAUÇÃO
PCA10021
Interrompa o funcionamento do motor
se este estiver a sobreaquecer.
PAUM2750
Visor multifuncional
AV I S O
PWA12312
Certifique-se de que pára o veículo antes
de fazer quaisquer ajustes ao visor mul-
tifuncional. A alteração dos ajustes du-
rante a condução pode distrair o
condutor e aumentar o risco de aciden-
te.O visor multifuncional está equipado com o
seguinte:●
um conta-quilómetros (que mostra a
distância total percorrida)
●
dois contadores de percurso (que indi-
cam a distância percorrida desde que
foram colocados a zero pela última
1. Zona vermelha
1
ZAUM0639
1. Tecla “MODE”
2. Visor multifuncional
3. Tecla “SET”
1
2
3
ZAUM0878

U16PP3P0.book Page 5 Thursday, June 14, 2012 1:17 PM
