ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
3
Mal auf Null zurückgestellt worden
sind, und die durchschnittliche Fahrt-
geschwindigkeit während dieser Zeit)
einen Reservekilometerzähler (zeigt
die nach dem Aufleuchten der Reser-
ve-Warnanzeige gefahrenen Kilome-
ter an)
eine Uhr
einen Umgebungstemperatur-Anzei-
ger
eine Ölwechsel-Intervallanzeige (wird
aktiviert wenn das Motoröl gewechselt
werden muss)
HINWEIS
Für UK wird die Streckenanzeige in
Meilen und die Temperatur in °F ange-
zeigt.
Für andere Länder wird die Strecken-
anzeige in Kilometer und die Tempe-
ratur in °C angezeigt.

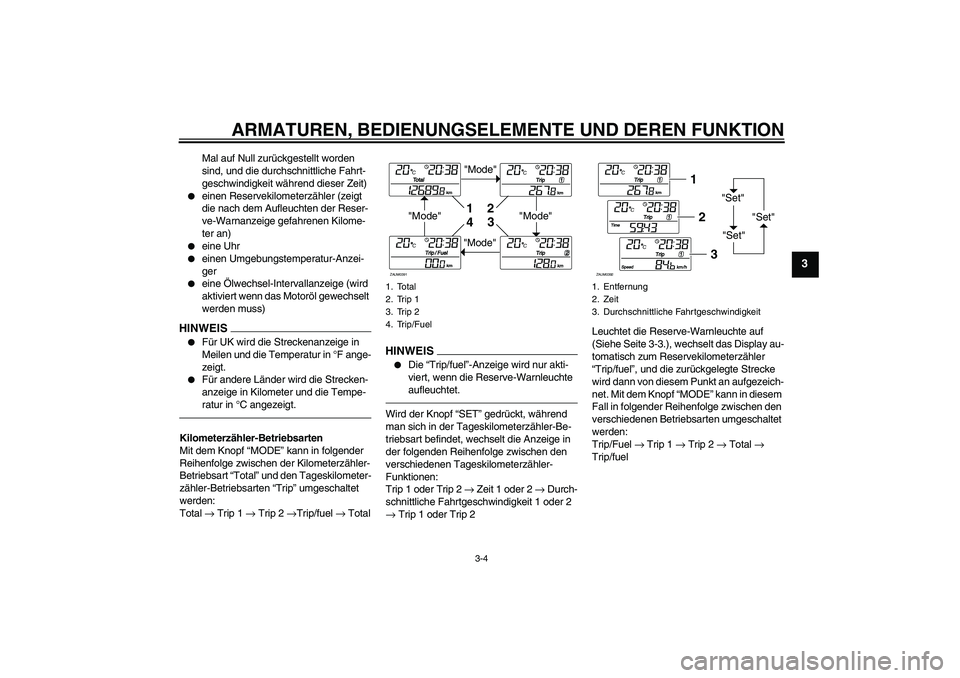

Kilometerzähler-Betriebsarten
Mit dem Knopf “MODE” kann in folgender
Reihenfolge zwischen der Kilometerzähler-
Betriebsart “Total” und den Tageskilometer-
zähler-Betriebsarten “Trip” umgeschaltet
werden:
Total → Trip 1 → Trip 2 →Trip/fuel → Total
HINWEI
S
Die “Trip/fuel”-Anzeige wird nur akti-
viert, wenn die Reserve-Warnleuchte
aufleuchtet.
Wird der Knopf “SET” gedrückt, während
man sich in der Tageskilometerzähler-Be-
triebsart befindet, wechselt die Anzeige in
der folgenden Reihenfolge zwischen den
verschiedenen Tageskilometerzähler-
Funktionen:
Trip 1 oder Trip 2 → Zeit 1 oder 2 → Durch-
schnittliche Fahrtgeschwindigkeit 1 oder 2
→ Trip 1 oder Trip 2Leuchtet die Reserve-Warnleuchte auf
(Siehe Seite 3-3.), wechselt das Display au-
tomatisch zum Reservekilometerzähler
“Trip/fuel”, und die zurückgelegte Strecke
wird dann von diesem Punkt an aufgezeich-
net. Mit dem Knopf “MODE” kann in diesem
Fall in folgender Reihenfolge zwischen den
verschiedenen Betriebsarten umgeschaltet
werden:
Trip/Fuel → Trip 1 → Trip 2 → Total →
Trip/fuel1. Total
2. Trip 1
3. Trip 2
4. Trip/Fuel
"Mode"
"Mode"
"Mode"
"Mode"1
2
3
4
ZAUM0391
1. Entfernung
2. Zeit
3. Durchschnittliche Fahrtgeschwindigkeit
"Set"
"Set""Set"
12
3
ZAUM0392
U5B2G2G0.book Page 4 Monday, July 6, 2009 7:27 PM
Page 22 of 84
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
3

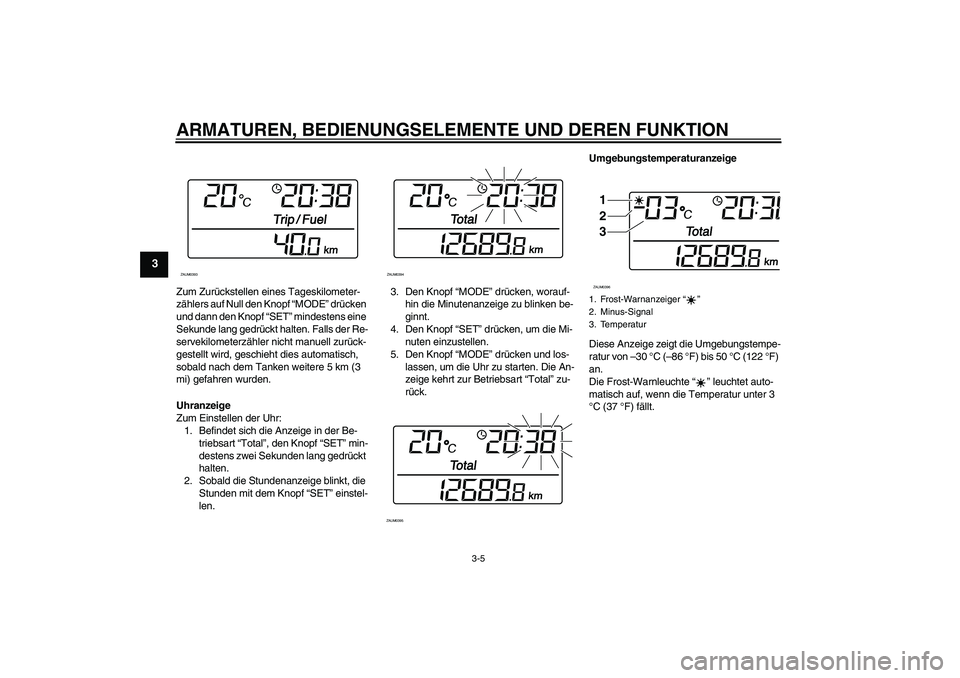

Zum Zurückstellen eines Tageskilometer-
zählers auf Null den Knopf “MODE” drücken
und dann den Knopf “SET” mindestens eine
Sekunde lang gedrückt halten. Falls der Re-
servekilometerzähler nicht manuell zurück-
gestellt wird, geschieht dies automatisch,
sobald nach dem Tanken weitere 5 km (3
mi) gefahren wurden.
Uhranzeige
Zum Einstellen der Uhr:
1. Befindet sich die Anzeige in der Be-
triebsart “Total”, den Knopf “SET” min-
destens zwei Sekunden lang gedrückt
halten.
2. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Knopf “SET” einstel-
len.3. Den Knopf “MODE” drücken, worauf-
hin die Minutenanzeige zu blinken be-
ginnt.
4. Den Knopf “SET” drücken, um die Mi-
nuten einzustellen.
5. Den Knopf “MODE” drücken und los-
lassen, um die Uhr zu starten. Die An-
zeige kehrt zur Betriebsart “Total” zu-
rück.Umgebungstemperaturanzeige
Diese Anzeige zeigt die Umgebungstempe-
ratur von –30 °C (–86 °F) bis 50 °C (122 °F)
an.
Die Frost-Warnleuchte“” leuchtet auto-
matisch auf, wenn die Temperatur unter 3
°C (37 °F) fällt.ZAUM0393
ZAUM0394ZAUM0395
1. Frost-Warnanzeiger“”
2. Minus-Signal
3. Temperatur1
2
3ZAUM0396
U5B2G2G0.book Page 5 Monday, July 6, 2009 7:27 PM
Page 23 of 84
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3

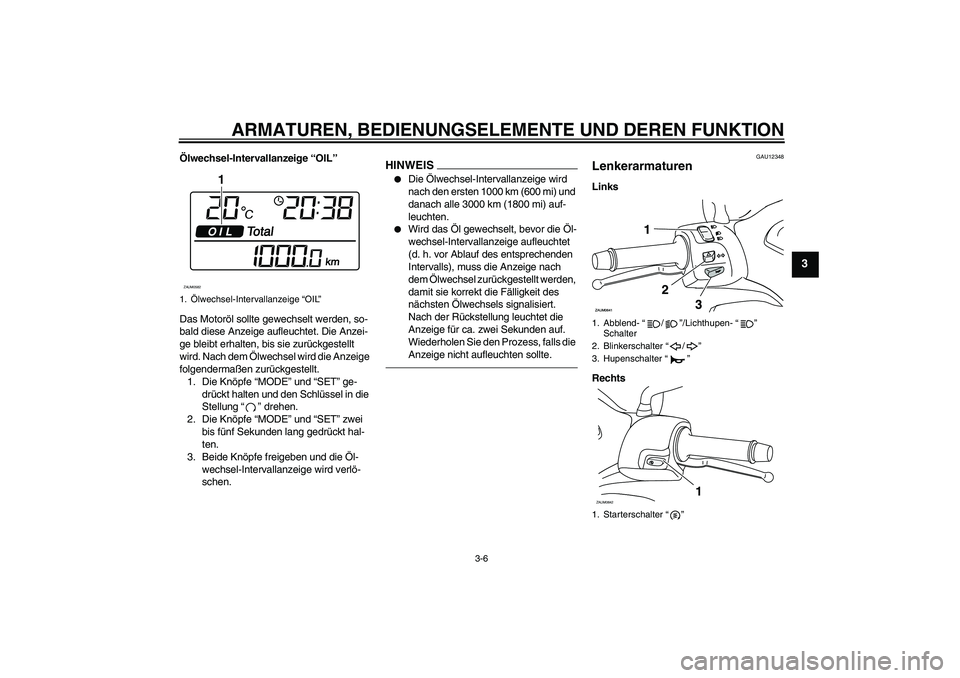

Ölwechsel-Intervallanzeige “OIL”
Das Motoröl sollte gewechselt werden, so-
bald diese Anzeige aufleuchtet. Die Anzei-
ge bleibt erhalten, bis sie zurückgestellt
wird. Nach dem Ölwechsel wird die Anzeige
folgendermaßen zurückgestellt.
1. Die Knöpfe “MODE” und “SET” ge-
drückt halten und den Schlüssel in die
Stellung“” drehen.
2. Die Knöpfe “MODE” und “SET” zwei
bis fünf Sekunden lang gedrückt hal-
ten.
3. Beide Knöpfe freigeben und die Öl-
wechsel-Intervallanzeige wird verlö-
schen.
HINWEIS
Die Ölwechsel-Intervallanzeige wird
nach den ersten 1000 km (600 mi) und
danach alle 3000 km (1800 mi) auf-
leuchten.
Wird das Öl gewechselt, bevor die Öl-
wechsel-Intervallanzeige aufleuchtet
(d. h. vor Ablauf des entsprechenden
Intervalls), muss die Anzeige nach
dem Ölwechsel zurückgestellt werden,
damit sie korrekt die Fälligkeit des
nächsten Ölwechsels signalisiert.
Nach der Rückstellung leuchtet die
Anzeige für ca. zwei Sekunden auf.
Wiederholen Sie den Prozess, falls die
Anzeige nicht aufleuchten sollte.
GAU12348
Lenkerarmaturen Links
Rechts
1.Ölwechsel-Intervallanzeige “OIL”
1
ZAUM0582
1. Abblend-“/”/Lichthupen-“”
Schalter
2. Blinkerschalter“/”
3. Hupenschalter“”
1. Starterschalter“”ZAUM0642
1
U5B2G2G0.book Page 6 Monday, July 6, 2009 7:27 PM
Page 24 of 84
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3
GAUS1020

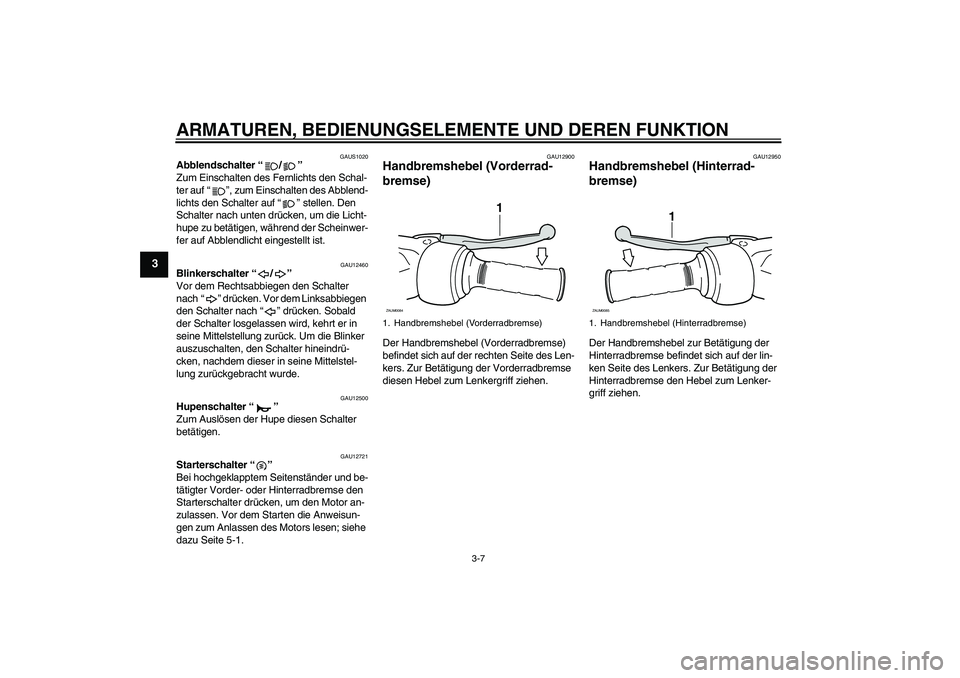

Abblendschalter“/”
Zum Einschalten des Fernlichts den Schal-
ter auf“”, zum Einschalten des Abblend-
lichts den Schalter auf“” stellen. Den
Schalter nach unten drücken, um die Licht-
hupe zu betätigen, während der Scheinwer-
fer auf Abblendlicht eingestellt ist.
GAU12460
Blinkerschalter“/”
Vor dem Rechtsabbiegen den Schalter
nach“” drücken. Vor dem Linksabbiegen
den Schalter nach“” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12500
Hupenschalter“”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12721
Starterschalter“”
Bei hochgeklapptem Seitenständer und be-
tätigter Vorder- oder Hinterradbremse den
Starterschalter drücken, um den Motor an-
zulassen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 5-1.
GAU12900
Handbremshebel (Vorderrad-
bremse) Der Handbremshebel (Vorderradbremse)
befindet sich auf der rechten Seite des Len-
kers. Zur Betätigung der Vorderradbremse
diesen Hebel zum Lenkergriff ziehen.
GAU12950
Handbremshebel (Hinterrad-
bremse) Der Handbremshebel zur Betätigung der
Hinterradbremse befindet sich auf der lin-
ken Seite des Lenkers. Zur Betätigung der
Hinterradbremse den Hebel zum Lenker-
griff ziehen.
1. Handbremshebel (Vorderradbremse)
1
ZAUM0084
1. Handbremshebel (Hinterradbremse)
1
ZAUM0085
U5B2G2G0.book Page 7 Monday, July 6, 2009 7:27 PM
Page 25 of 84
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
GAUM2161

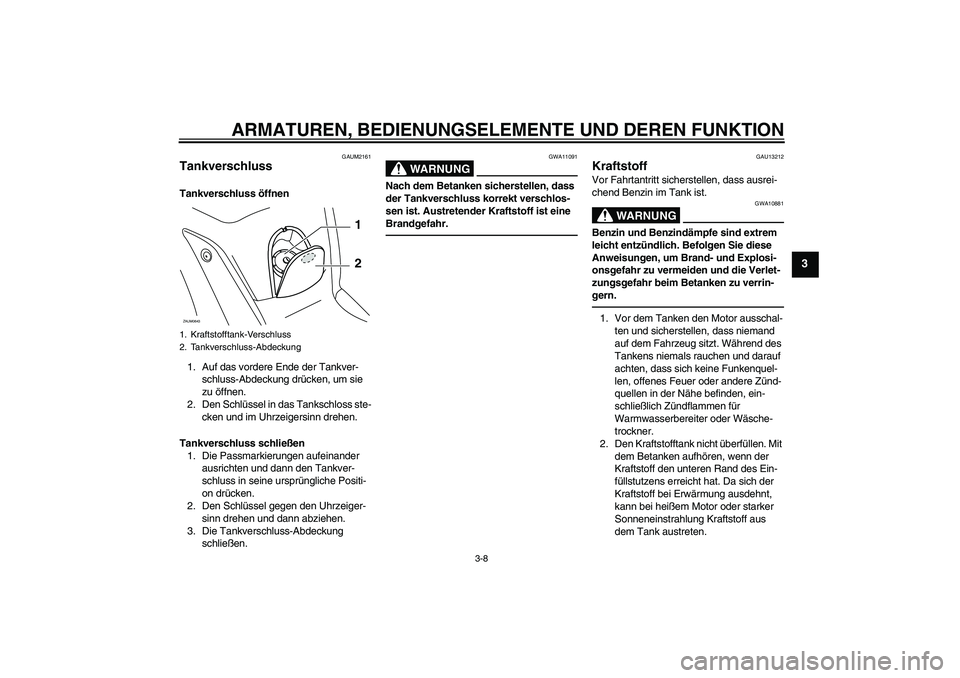

Tankverschluss Tankverschluss öffnen
1. Auf das vordere Ende der Tankver-
schluss-Abdeckung drücken, um sie
zu öffnen.
2. Den Schlüssel in das Tankschloss ste-
cken und im Uhrzeigersinn drehen.
Tankverschluss schließen
1. Die Passmarkierungen aufeinander
ausrichten und dann den Tankver-
schluss in seine ursprüngliche Positi-
on drücken.
2. Den Schlüssel gegen den Uhrzeiger-
sinn drehen und dann abziehen.
3. Die Tankverschluss-Abdeckung
schließen.
WARNUNG
GWA11091
Nach dem Betanken sicherstellen, dass
der Tankverschluss korrekt verschlos-
sen ist. Austretender Kraftstoff ist eine
Brandgefahr.
GAU13212
Kraftstoff Vor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10881
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeiden und die Verlet-
zungsgefahr beim Betanken zu verrin-
gern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen. Mit
dem Betanken aufhören, wenn der
Kraftstoff den unteren Rand des Ein-
füllstutzens erreicht hat. Da sich der
Kraftstoff bei Erwärmung ausdehnt,
kann bei heißem Motor oder starker
Sonneneinstrahlung Kraftstoff aus
dem Tank austreten.
1. Kraftstofftank-Verschluss
2. Tankverschluss-AbdeckungZAUM0643
1
2
U5B2G2G0.book Page 8 Monday, July 6, 2009 7:27 PM
Page 26 of 84
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3

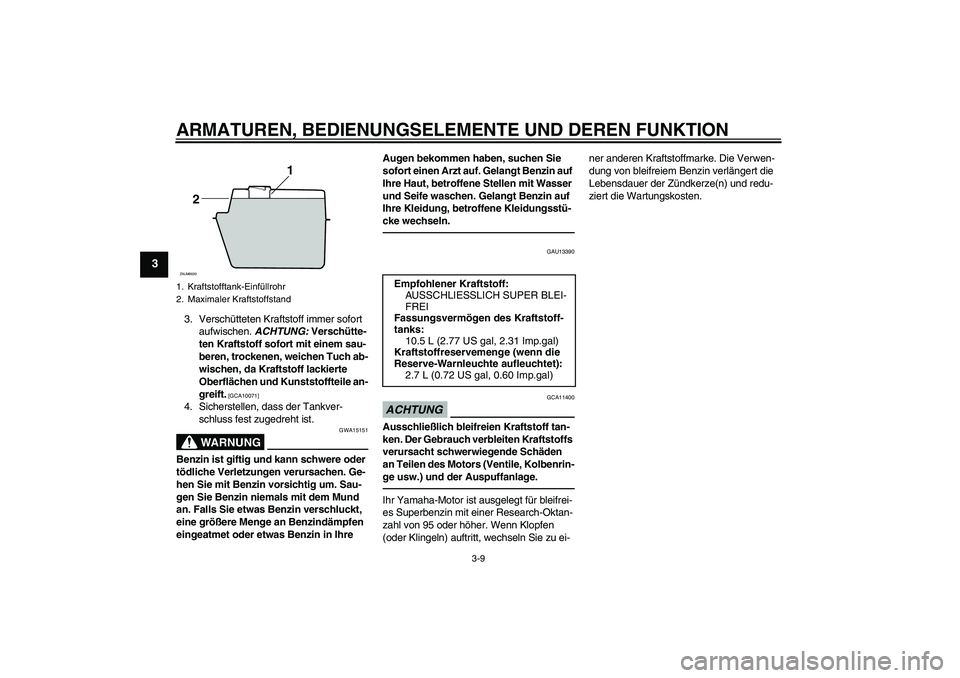

3. Verschütteten Kraftstoff immer sofort
aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch ab-
wischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10071]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15151
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund
an. Falls Sie etwas Benzin verschluckt,
eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-
cke wechseln.
GAU13390
ACHTUNG
GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-
ge usw.) und der Auspuffanlage.Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Superbenzin mit einer Research-Oktan-
zahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-ner anderen Kraftstoffmarke. Die Verwen-
dung von bleifreiem Benzin verlängert die
Lebensdauer der Zündkerze(n) und redu-
ziert die Wartungskosten.
1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
1
2
ZAUM0020
Empfohlener Kraftstoff:
AUSSCHLIESSLICH SUPER BLEI-
FREI
Fassungsvermögen des Kraftstoff-
tanks:
10.5 L (2.77 US gal, 2.31 Imp.gal)
Kraftstoffreservemenge (wenn die
Reserve-Warnleuchte aufleuchtet):
2.7 L (0.72 US gal, 0.60 Imp.gal)
U5B2G2G0.book Page 9 Monday, July 6, 2009 7:27 PM
Page 27 of 84
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
GAU13445

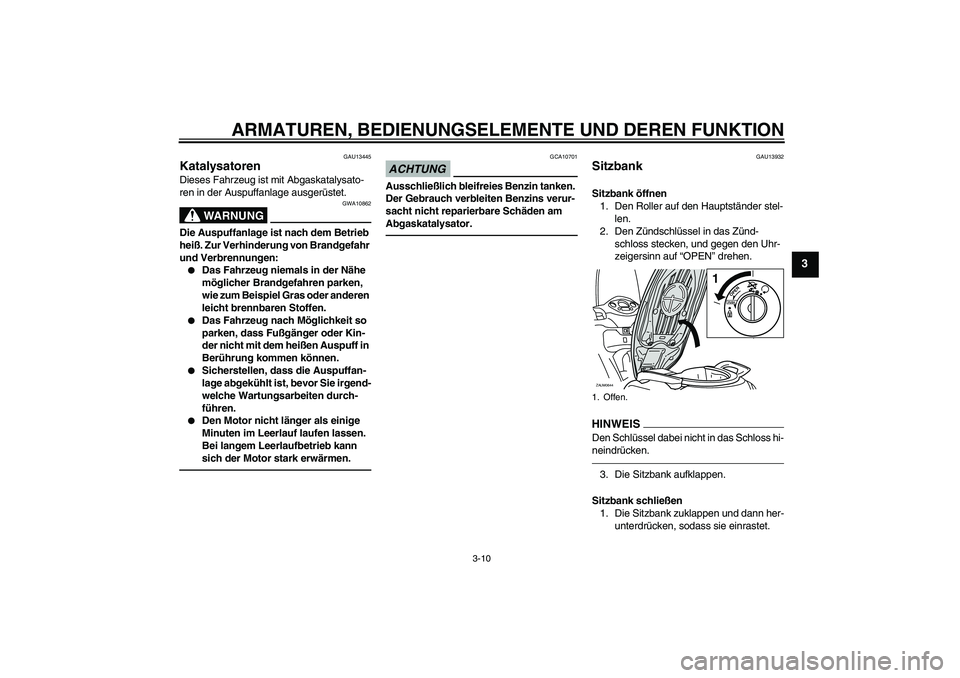

Katalysatoren Dieses Fahrzeug ist mit Abgaskatalysato-
ren in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10862
Die Auspuffanlage ist nach dem Betrieb
heiß. Zur Verhinderung von Brandgefahr
und Verbrennungen:
Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel Gras oder anderen
leicht brennbaren Stoffen.
Das Fahrzeug nach Möglichkeit so
parken, dass Fußgänger oder Kin-
der nicht mit dem heißen Auspuff in
Berührung kommen können.
Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgend-
welche Wartungsarbeiten durch-
führen.
Den Motor nicht länger als einige
Minuten im Leerlauf laufen lassen.
Bei langem Leerlaufbetrieb kann
sich der Motor stark erwärmen.
ACHTUNG
GCA10701
Ausschließlich bleifreies Benzin tanken.
Der Gebrauch verbleiten Benzins verur-
sacht nicht reparierbare Schäden am
Abgaskatalysator.
GAU13932
Sitzbank Sitzbank öffnen
1. Den Roller auf den Hauptständer stel-
len.
2. Den Zündschlüssel in das Zünd-
schloss stecken, und gegen den Uhr-
zeigersinn auf “OPEN” drehen.HINWEISDen Schlüssel dabei nicht in das Schloss hi-
neindrücken.3. Die Sitzbank aufklappen.
Sitzbank schließen
1. Die Sitzbank zuklappen und dann her-
unterdrücken, sodass sie einrastet.1. Offen.ZAUM0644
PUSHOPEN
1
U5B2G2G0.book Page 10 Monday, July 6, 2009 7:27 PM
Page 28 of 84
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3
2. Den Schlüssel vom Zündschloss ab-
ziehen, wenn der Roller unbeaufsich-
tigt gelassen wird.HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
GAUM2510

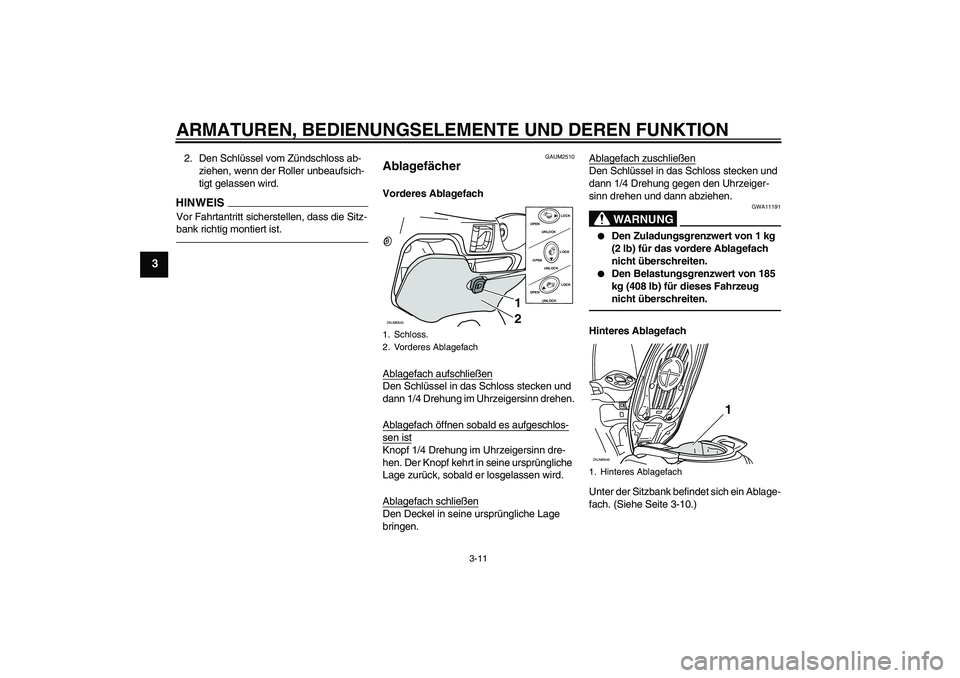

Ablagefächer Vorderes Ablagefach
Ablagefach aufschließenDen Schlüssel in das Schloss stecken und
dann 1/4 Drehung im Uhrzeigersinn drehen.
Ablagefach öffnen sobald es aufgeschlos-sen istKnopf 1/4 Drehung im Uhrzeigersinn dre-
hen. Der Knopf kehrt in seine ursprüngliche
Lage zurück, sobald er losgelassen wird.
Ablagefach schließenDen Deckel in seine ursprüngliche Lage
bringen.Ablagefach zuschließen
Den Schlüssel in das Schloss stecken und
dann 1/4 Drehung gegen den Uhrzeiger-
sinn drehen und dann abziehen.
WARNUNG
GWA11191
Den Zuladungsgrenzwert von 1 kg
(2 lb) für das vordere Ablagefach
nicht überschreiten.
Den Belastungsgrenzwert von 185
kg (408 lb) für dieses Fahrzeug
nicht überschreiten.
Hinteres Ablagefach
Unter der Sitzbank befindet sich ein Ablage-
fach. (Siehe Seite 3-10.)
1. Schloss.
2. Vorderes AblagefachZAUM0645
OPEN
OPEN
UNLOCKLOCK
OPEN
OPEN
UNLOCKLOCK
OPEN
OPEN
UNLOCKLOCK
1
2
1. Hinteres AblagefachZAUM0646
1
U5B2G2G0.book Page 11 Monday, July 6, 2009 7:27 PM
Page 29 of 84
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3
WARNUNG
GWAT1051
Den Zuladungsgrenzwert von 5 kg
(11 lb) für das hintere Ablagefach
nicht überschreiten.
Den Belastungsgrenzwert von 185
kg (408 lb) für dieses Fahrzeug
nicht überschreiten.
ACHTUNG
GCA10080
Bei der Benutzung des Ablagefachs die
folgenden Punkte beachten.
Da sich unter Sonneneinwirkung
Hitze im Ablagefach staut, am bes-
ten keine hitzeempfindlichen Ge-
genstände darin aufbewahren.
Feuchte Gegenstände nur in einer
Plastiktüte verpackt im Ablagefach
mitführen, damit die Feuchtigkeit
sich nicht ausbreitet.
Die im Ablagefach mitgeführten Ge-
genstände in einen Plastikbeutel
verpacken, da sie nass werden
könnten, wenn der Roller gewa-
schen wird.
Keine zerbrechlichen oder wertvol-
len Gegenstände im Ablagefach
mitführen bzw. belassen.

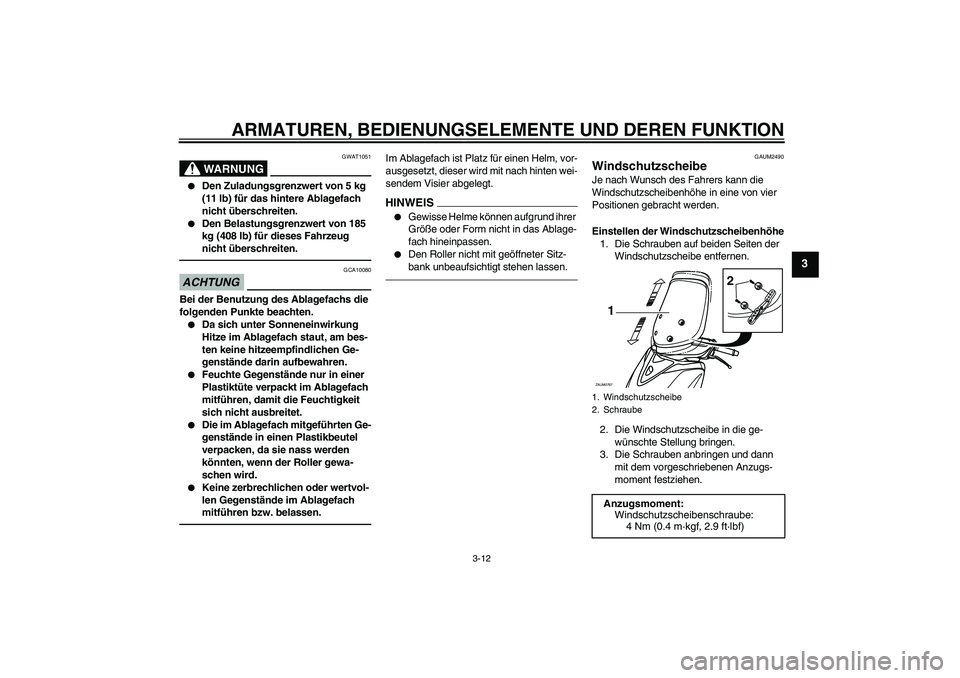

Im Ablagefach ist Platz für einen Helm, vor-
ausgesetzt, dieser wird mit nach hinten wei-
sendem Visier abgelegt.HINWEIS
Gewisse Helme können aufgrund ihrer
Größe oder Form nicht in das Ablage-
fach hineinpassen.
Den Roller nicht mit geöffneter Sitz-
bank unbeaufsichtigt stehen lassen.
GAUM2490
Windschutzscheibe Je nach Wunsch des Fahrers kann die
Windschutzscheibenhöhe in eine von vier
Positionen gebracht werden.
Einstellen der Windschutzscheibenhöhe
1. Die Schrauben auf beiden Seiten der
Windschutzscheibe entfernen.
2. Die Windschutzscheibe in die ge-
wünschte Stellung bringen.
3. Die Schrauben anbringen und dann
mit dem vorgeschriebenen Anzugs-
moment festziehen.1. Windschutzscheibe
2. Schraube
Anzugsmoment:
Windschutzscheibenschraube:
4 Nm (0.4 m·kgf, 2.9 ft·lbf)ZAUM0797
1
2
U5B2G2G0.book Page 12 Monday, July 6, 2009 7:27 PM
Page 30 of 84
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3
WARNUNG
GWA10920
Nach Einstellung der Windschutzschei-
be:
Die Windschutzscheiben-Schrau-
ben ordnungsgemäß festziehen.
Drehen Sie den Lenker nach links
und rechts und stellen Sie sicher,
dass der Lenker nicht behindert
wird und dass die Windschutz-
scheibe keine anderen Teile be-
rührt.
Öffnen Sie den Gasdrehgriff und
stellen Sie sicher, dass der Gas-
drehgriff ordnungsgemäß zurück-
gezogen wird nachdem er freigege-
ben ist. Sonst kann es zu Unfällen
oder Verletzungen kommen.

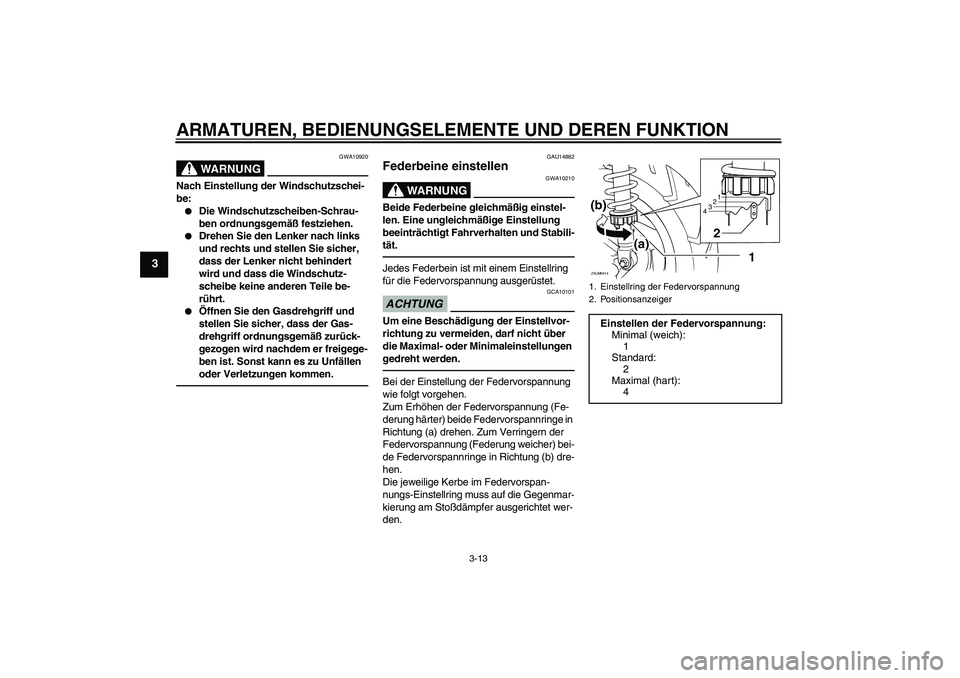

GAU14882
Federbeine einstellen
WARNUNG
GWA10210
Beide Federbeine gleichmäßig einstel-
len. Eine ungleichmäßige Einstellung
beeinträchtigt Fahrverhalten und Stabili-
tät.Jedes Federbein ist mit einem Einstellring
für die Federvorspannung ausgerüstet.ACHTUNG
GCA10101
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungen
gedreht werden.Bei der Einstellung der Federvorspannung
wie folgt vorgehen.
Zum Erhöhen der Federvorspannung (Fe-
derung härter) beide Federvorspannringe in
Richtung (a) drehen. Zum Verringern der
Federvorspannung (Federung weicher) bei-
de Federvorspannringe in Richtung (b) dre-
hen.
Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die Gegenmar-
kierung am Stoßdämpfer ausgerichtet wer-
den.
1. Einstellring der Federvorspannung
2. PositionsanzeigerEinstellen der Federvorspannung:
Minimal (weich):
1
Standard:
2
Maximal (hart):
4
1
2
3
4
1
2
(b)
(a)
ZAUM0414
U5B2G2G0.book Page 13 Monday, July 6, 2009 7:27 PM
