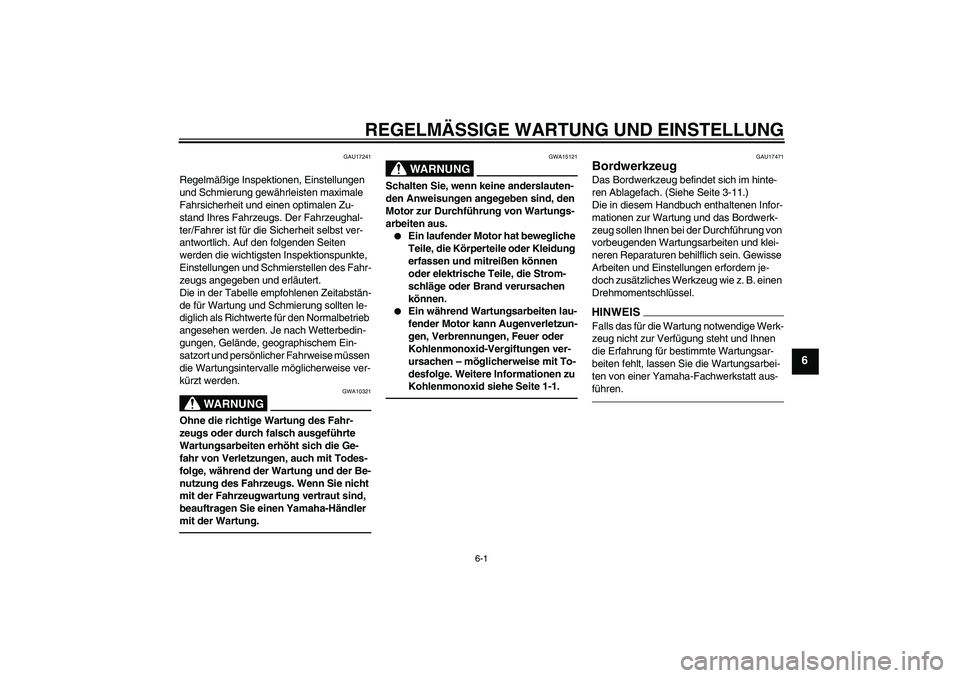

Page 41 of 84
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-1
6
GAU17241
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst ver-
antwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunkte,
Einstellungen und Schmierstellen des Fahr-
zeugs angegeben und erläutert.
Die in der Tabelle empfohlenen Zeitabstän-
de für Wartung und Schmierung sollten le-
diglich als Richtwerte für den Normalbetrieb
angesehen werden. Je nach Wetterbedin-
gungen, Gelände, geographischem Ein-
satzort und persönlicher Fahrweise müssen
die Wartungsintervalle möglicherweise ver-
kürzt werden.
WARNUNG
GWA10321
Ohne die richtige Wartung des Fahr-
zeugs oder durch falsch ausgeführte
Wartungsarbeiten erhöht sich die Ge-
fahr von Verletzungen, auch mit Todes-
folge, während der Wartung und der Be-
nutzung des Fahrzeugs. Wenn Sie nicht
mit der Fahrzeugwartung vertraut sind,
beauftragen Sie einen Yamaha-Händler
mit der Wartung.
WARNUNG
GWA15121
Schalten Sie, wenn keine anderslauten-
den Anweisungen angegeben sind, den
Motor zur Durchführung von Wartungs-
arbeiten aus.
Ein laufender Motor hat bewegliche
Teile, die Körperteile oder Kleidung
erfassen und mitreißen können
oder elektrische Teile, die Strom-
schläge oder Brand verursachen
können.
Ein während Wartungsarbeiten lau-
fender Motor kann Augenverletzun-
gen, Verbrennungen, Feuer oder
Kohlenmonoxid-Vergiftungen ver-
ursachen – möglicherweise mit To-
desfolge. Weitere Informationen zu
Kohlenmonoxid siehe Seite 1-1.
GAU17471
Bordwerkzeug Das Bordwerkzeug befindet sich im hinte-
ren Ablagefach. (Siehe Seite 3-11.)
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.HINWEISFalls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-
beiten fehlt, lassen Sie die Wartungsarbei-
ten von einer Yamaha-Fachwerkstatt aus-
führen.
U5B2G2G0.book Page 1 Monday, July 6, 2009 7:27 PM
Page 42 of 84
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-2
6
GAU46861
HINWEIS
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern bzw.
für UK den gefahrenen Meilen, durchgeführt wird.
Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen.
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU46910
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*KraftstoffleitungKraftstoffschläuche auf Risse
oder Beschädigung kontrollieren.√√√√√
2ZündkerzeZustand kontrollieren.
Reinigen und Abstand neu ein-
stellen.√√
Ersetzen.√√
3*Ve n til eVentilspiel kontrollieren.
Einstellen.√√
4*Kraftstoff-Einsprit-
zungLeerlaufdrehzahl kontrollieren.√√√√√√
5*Schalldämpfer und
KrümmerDie Schlauchschelle(n) auf guten
Sitz überprüfen.√√√√√
U5B2G2G0.book Page 2 Monday, July 6, 2009 7:27 PM

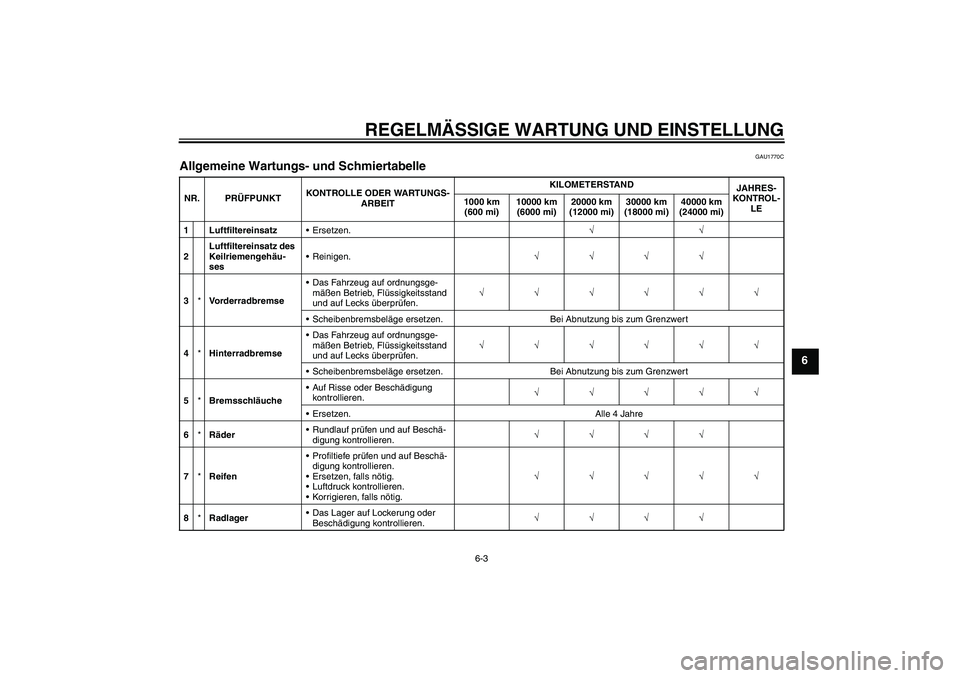

Page 43 of 84
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-3
6
GAU1770C
Allgemeine Wartungs- und Schmiertabelle NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1 LuftfiltereinsatzErsetzen.√√
2Luftfiltereinsatz des
Keilriemengehäu-
sesReinigen.√√√√
3*VorderradbremseDas Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√√
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
4*HinterradbremseDas Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√√
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
5*BremsschläucheAuf Risse oder Beschädigung
kontrollieren.√√√√√
Ersetzen. Alle 4 Jahre
6*RäderRundlauf prüfen und auf Beschä-
digung kontrollieren.√√√√
7*ReifenProfiltiefe prüfen und auf Beschä-
digung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig.√√√√√
8*RadlagerDas Lager auf Lockerung oder
Beschädigung kontrollieren.√√√√
U5B2G2G0.book Page 3 Monday, July 6, 2009 7:27 PM

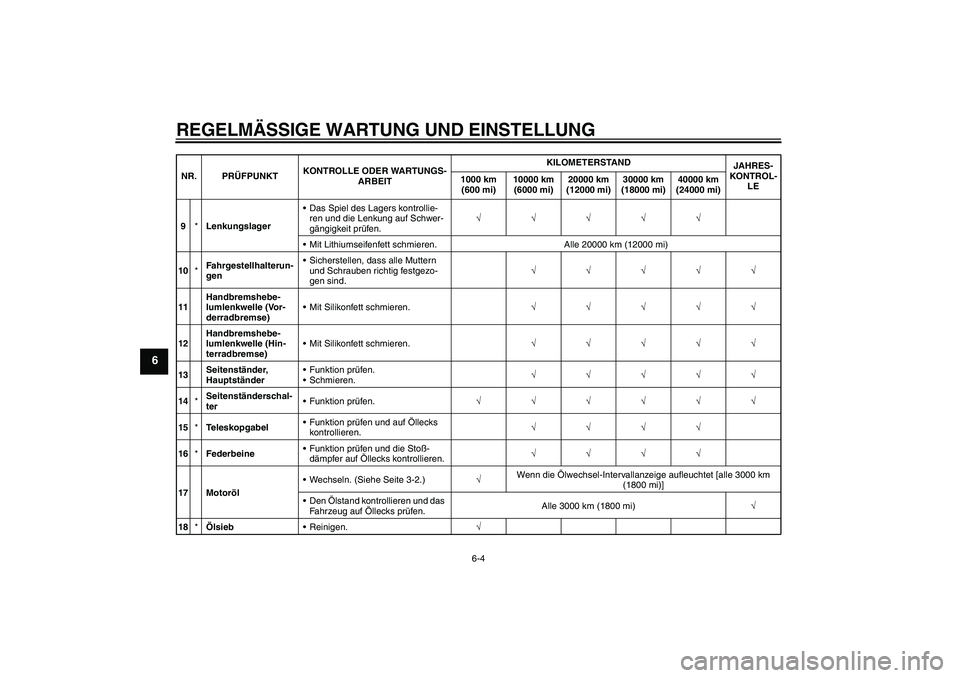

Page 44 of 84
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-4
6
9*LenkungslagerDas Spiel des Lagers kontrollie-
ren und die Lenkung auf Schwer-
gängigkeit prüfen.√√√√√
Mit Lithiumseifenfett schmieren. Alle 20000 km (12000 mi)
10*Fahrgestellhalterun-
genSicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind.√√√√√
11Handbremshebe-
lumlenkwelle (Vor-
derradbremse)Mit Silikonfett schmieren.√√√√√
12Handbremshebe-
lumlenkwelle (Hin-
terradbremse)Mit Silikonfett schmieren.√√√√√
13Seitenständer,
HauptständerFunktion prüfen.
Schmieren.√√√√√
14*Seitenständerschal-
terFunktion prüfen.√√√√√√
15*TeleskopgabelFunktion prüfen und auf Öllecks
kontrollieren.√√√√
16*FederbeineFunktion prüfen und die Stoß-
dämpfer auf Öllecks kontrollieren.√√√√
17 MotorölWechseln. (Siehe Seite 3-2.)√Wenn die Ölwechsel-Intervallanzeige aufleuchtet [alle 3000 km
(1800 mi)]
Den Ölstand kontrollieren und das
Fahrzeug auf Öllecks prüfen.Alle 3000 km (1800 mi)√
18*ÖlsiebReinigen.√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U5B2G2G0.book Page 4 Monday, July 6, 2009 7:27 PM
Page 45 of 84
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-5
6
GAU18670
HINWEIS
Der Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
Wartung der hydraulische Bremsanlage
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.
19*KühlsystemDen Kühlflüssigkeitsstand kontrol-
lieren und das Fahrzeug auf Kühl-
flüssigkeitslecks prüfen .√√√√√
Wechseln. Alle 3 Jahre
20 AchsgetriebeölFahrzeug auf Öllecks kontrollie-
ren.√√ √
Wechseln.√√√
21*KeilriemenErsetzen. Alle 20000 km (12000 mi)
22*Vorderrad- und Hin-
terrad-Bremslicht-
schalterFunktion prüfen.√√√√√√
23Sich bewegende
Teile und SeilzügeSchmieren.√√√√√
24*Gasdrehgriffgehäu-
se und SeilzugFunktion und Spiel prüfen.
Ggf. Gaszugspiel einstellen.
Gasdrehgriffgehäuse und Seilzug
schmieren.√√√√√
25*Lichter, Signale und
SchalterFunktion prüfen.
Scheinwerferlichtkegel einstellen.√√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U5B2G2G0.book Page 5 Monday, July 6, 2009 7:27 PM

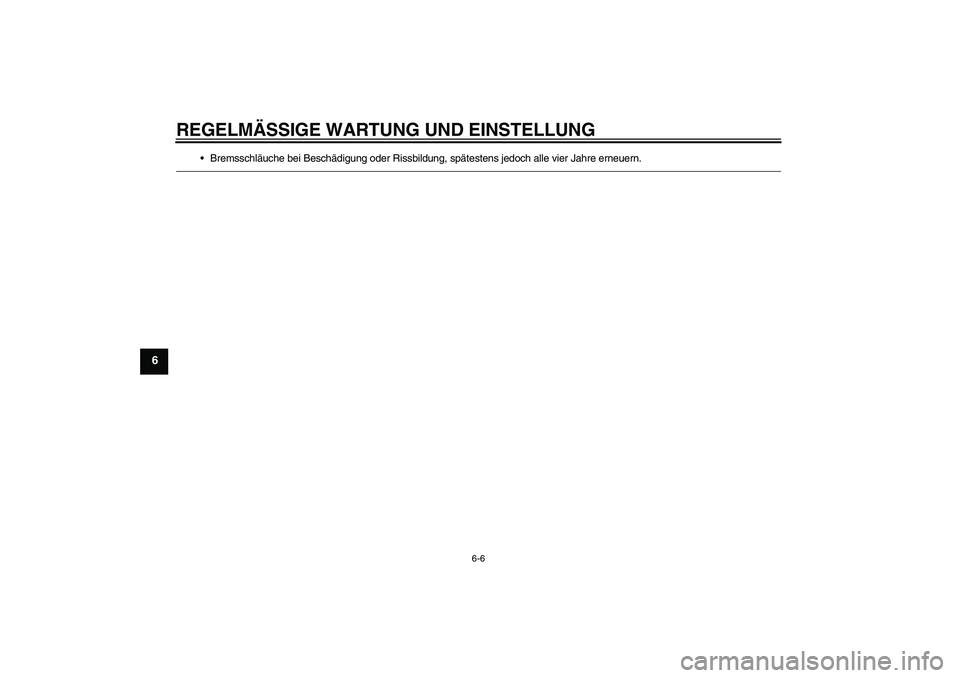

Page 46 of 84
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-6
6
Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
U5B2G2G0.book Page 6 Monday, July 6, 2009 7:27 PM

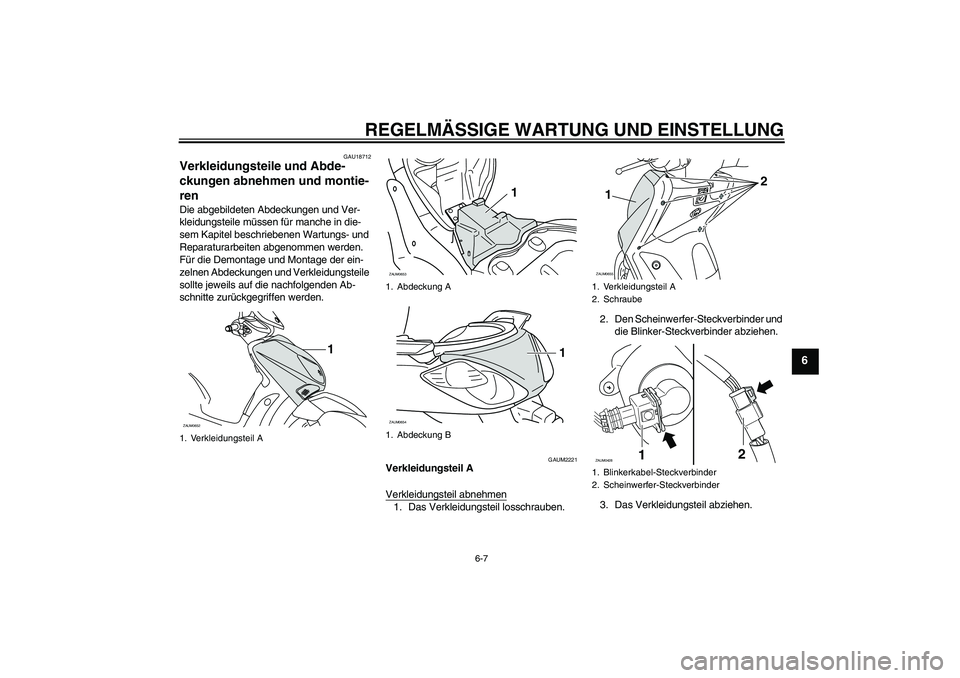

Page 47 of 84
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-7
6
GAU18712
Verkleidungsteile und Abde-
ckungen abnehmen und montie-
ren Die abgebildeten Abdeckungen und Ver-
kleidungsteile müssen für manche in die-
sem Kapitel beschriebenen Wartungs- und
Reparaturarbeiten abgenommen werden.
Für die Demontage und Montage der ein-
zelnen Abdeckungen und Verkleidungsteile
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAUM2221
Verkleidungsteil A
Verkleidungsteil abnehmen1. Das Verkleidungsteil losschrauben.2. Den Scheinwerfer-Steckverbinder und
die Blinker-Steckverbinder abziehen.
3. Das Verkleidungsteil abziehen.
1. Verkleidungsteil AZAUM0652
1
1. Abdeckung A
1. Abdeckung BZAUM0653
1
ZAUM0654
1
1. Verkleidungsteil A
2. Schraube
1. Blinkerkabel-Steckverbinder
2. Scheinwerfer-SteckverbinderZAUM0655
2
1
12
ZAUM0428
U5B2G2G0.book Page 7 Monday, July 6, 2009 7:27 PM

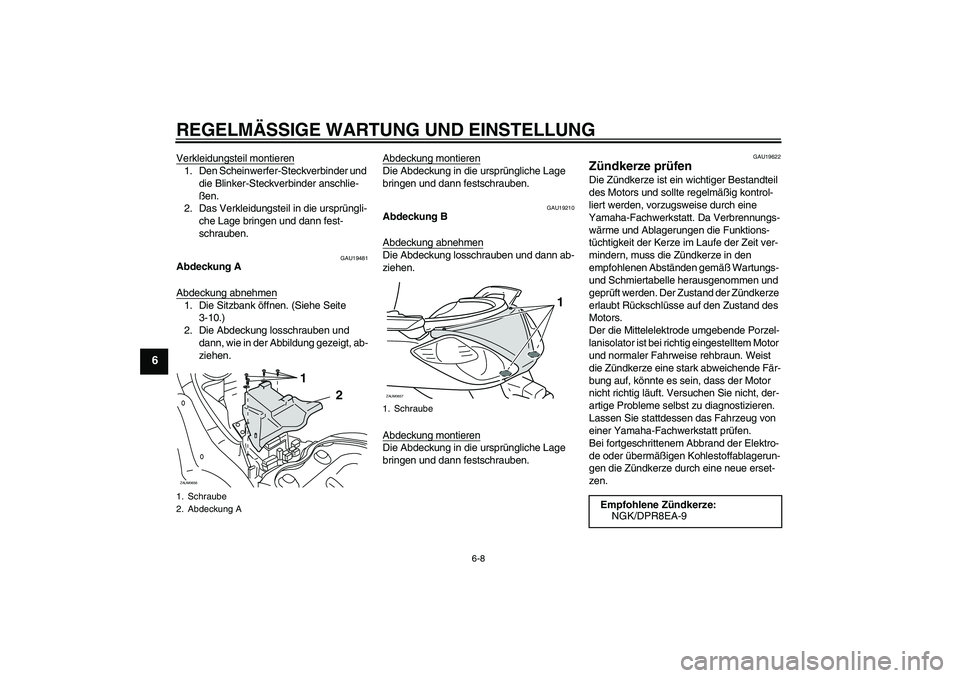

Page 48 of 84
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-8
6
Verkleidungsteil montieren1. Den Scheinwerfer-Steckverbinder und
die Blinker-Steckverbinder anschlie-
ßen.
2. Das Verkleidungsteil in die ursprüngli-
che Lage bringen und dann fest-
schrauben.
GAU19481
Abdeckung A
Abdeckung abnehmen1. Die Sitzbank öffnen. (Siehe Seite
3-10.)
2. Die Abdeckung losschrauben und
dann, wie in der Abbildung gezeigt, ab-
ziehen.Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
GAU19210
Abdeckung B
Abdeckung abnehmenDie Abdeckung losschrauben und dann ab-
ziehen.
Abdeckung montierenDie Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
GAU19622
Zündkerze prüfen Die Zündkerze ist ein wichtiger Bestandteil
des Motors und sollte regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerze im Laufe der Zeit ver-
mindern, muss die Zündkerze in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündkerze
erlaubt Rückschlüsse auf den Zustand des
Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator ist bei richtig eingestelltem Motor
und normaler Fahrweise rehbraun. Weist
die Zündkerze eine stark abweichende Fär-
bung auf, könnte es sein, dass der Motor
nicht richtig läuft. Versuchen Sie nicht, der-
artige Probleme selbst zu diagnostizieren.
Lassen Sie stattdessen das Fahrzeug von
einer Yamaha-Fachwerkstatt prüfen.
Bei fortgeschrittenem Abbrand der Elektro-
de oder übermäßigen Kohlestoffablagerun-
gen die Zündkerze durch eine neue erset-
zen.
1. Schraube
2. Abdeckung AZAUM0656
1
2
1. SchraubeZAUM0657
1
Empfohlene Zündkerze:
NGK/DPR8EA-9
U5B2G2G0.book Page 8 Monday, July 6, 2009 7:27 PM

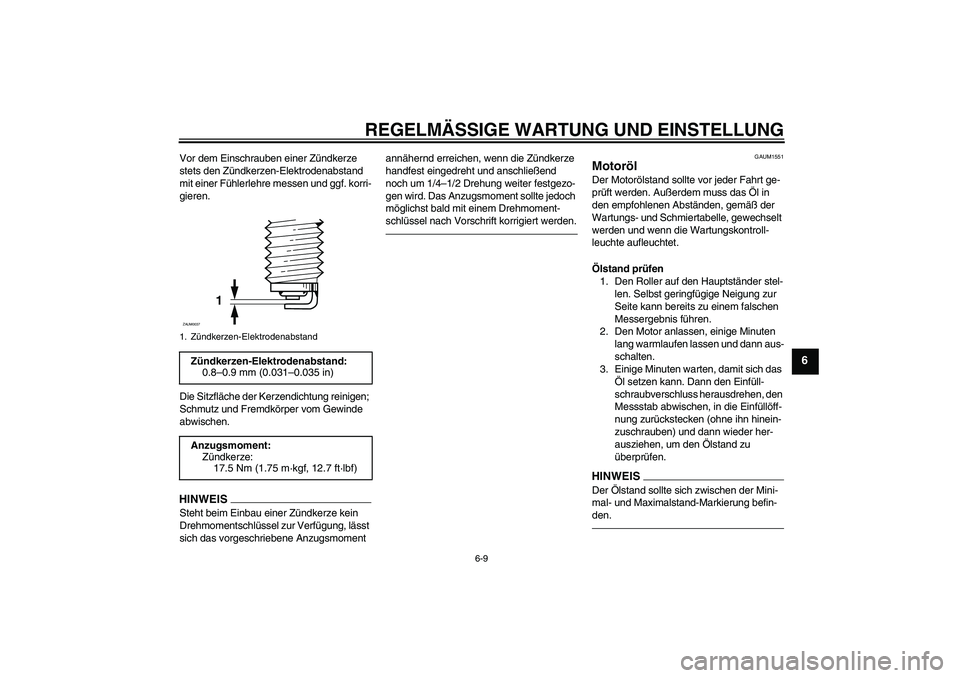

Page 49 of 84
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-9
6
Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. korri-
gieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
GAUM1551
Motoröl Der Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem muss das Öl in
den empfohlenen Abständen, gemäß der
Wartungs- und Schmiertabelle, gewechselt
werden und wenn die Wartungskontroll-
leuchte aufleuchtet.
Ölstand prüfen
1. Den Roller auf den Hauptständer stel-
len. Selbst geringfügige Neigung zur
Seite kann bereits zu einem falschen
Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Einfüll-
schraubverschluss herausdrehen, den
Messstab abwischen, in die Einfüllöff-
nung zurückstecken (ohne ihn hinein-
zuschrauben) und dann wieder her-
ausziehen, um den Ölstand zu
überprüfen.HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)
Anzugsmoment:
Zündkerze:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
1
ZAUM0037
U5B2G2G0.book Page 9 Monday, July 6, 2009 7:27 PM
Page 50 of 84

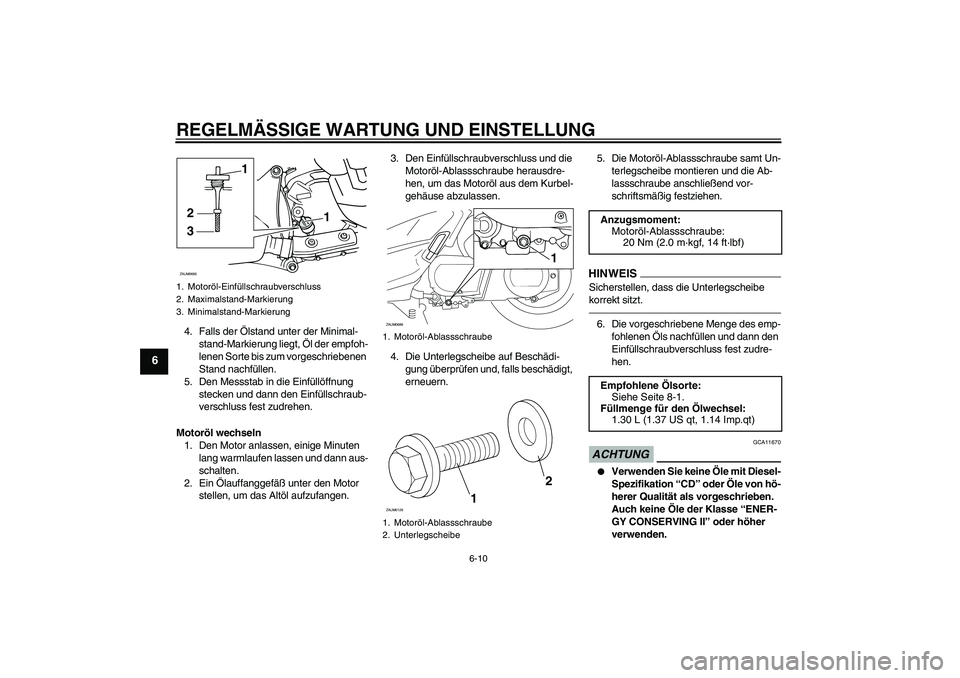

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
6
4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
5. Den Messstab in die Einfüllöffnung
stecken und dann den Einfüllschraub-
verschluss fest zudrehen.
Motoröl wechseln
1. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.3. Den Einfüllschraubverschluss und die
Motoröl-Ablassschraube herausdre-
hen, um das Motoröl aus dem Kurbel-
gehäuse abzulassen.
4. Die Unterlegscheibe auf Beschädi-
gung überprüfen und, falls beschädigt,
erneuern.5. Die Motoröl-Ablassschraube samt Un-
terlegscheibe montieren und die Ab-
lassschraube anschließend vor-
schriftsmäßig festziehen.
HINWEISSicherstellen, dass die Unterlegscheibe
korrekt sitzt.6. Die vorgeschriebene Menge des emp-
fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.ACHTUNG
GCA11670
Verwenden Sie keine Öle mit Diesel-
Spezifikation “CD” oder Öle von hö-
herer Qualität als vorgeschrieben.
Auch keine Öle der Klasse “ENER-
GY CONSERVING II” oder höher
verwenden.
1. Motoröl-Einfüllschraubverschluss
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1
321ZAUM0685
1. Motoröl-Ablassschraube
1. Motoröl-Ablassschraube
2. Unterlegscheibe
11
ZAUM0686
12
ZAUM0129
Anzugsmoment:
Motoröl-Ablassschraube:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge für den Ölwechsel:
1.30 L (1.37 US qt, 1.14 Imp.qt)
U5B2G2G0.book Page 10 Monday, July 6, 2009 7:27 PM
