YAMAHA XCITY 250 2010 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2010, Model line: XCITY 250, Model: YAMAHA XCITY 250 2010Pages: 84, PDF-Größe: 3.93 MB

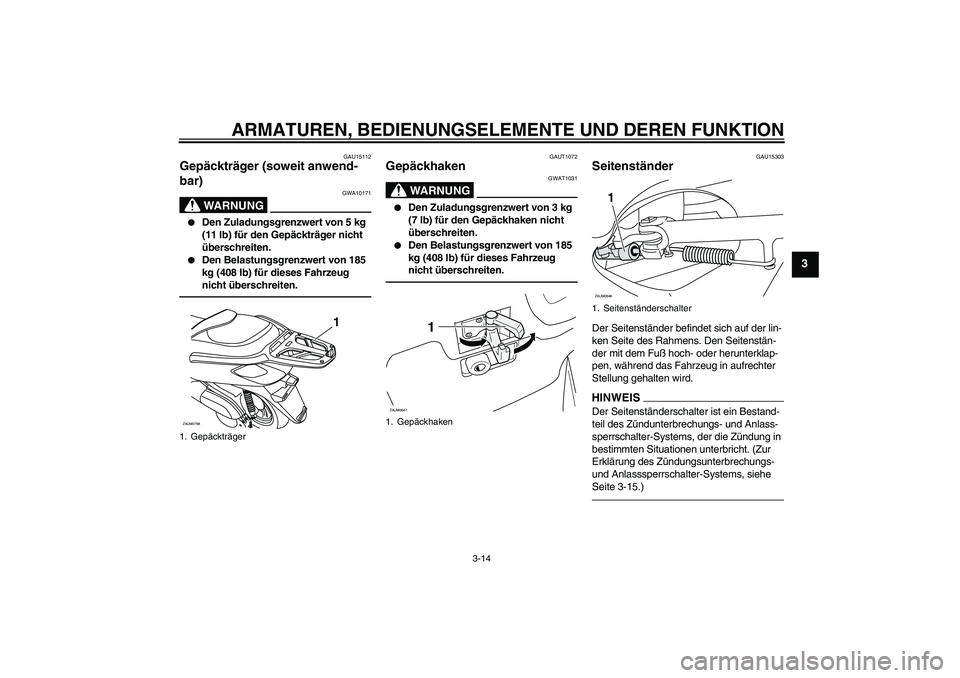

Page 31 of 84
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
3
GAU15112
Gepäckträger (soweit anwend-
bar)
WARNUNG
GWA10171
Den Zuladungsgrenzwert von 5 kg
(11 lb) für den Gepäckträger nicht
überschreiten.
Den Belastungsgrenzwert von 185
kg (408 lb) für dieses Fahrzeug
nicht überschreiten.
GAUT1072
Gepäckhaken
WARNUNG
GWAT1031
Den Zuladungsgrenzwert von 3 kg
(7 lb) für den Gepäckhaken nicht
überschreiten.
Den Belastungsgrenzwert von 185
kg (408 lb) für dieses Fahrzeug
nicht überschreiten.
GAU15303
Seitenständer Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder herunterklap-
pen, während das Fahrzeug in aufrechter
Stellung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Zur
Erklärung des Zündungsunterbrechungs-
und Anlasssperrschalter-Systems, siehe
Seite 3-15.)
1. GepäckträgerZAUM0798
1
1. Gepäckhaken
1
ZAUM0647
1. SeitenständerschalterZAUM0648
1
U5B2G2G0.book Page 14 Monday, July 6, 2009 7:27 PM

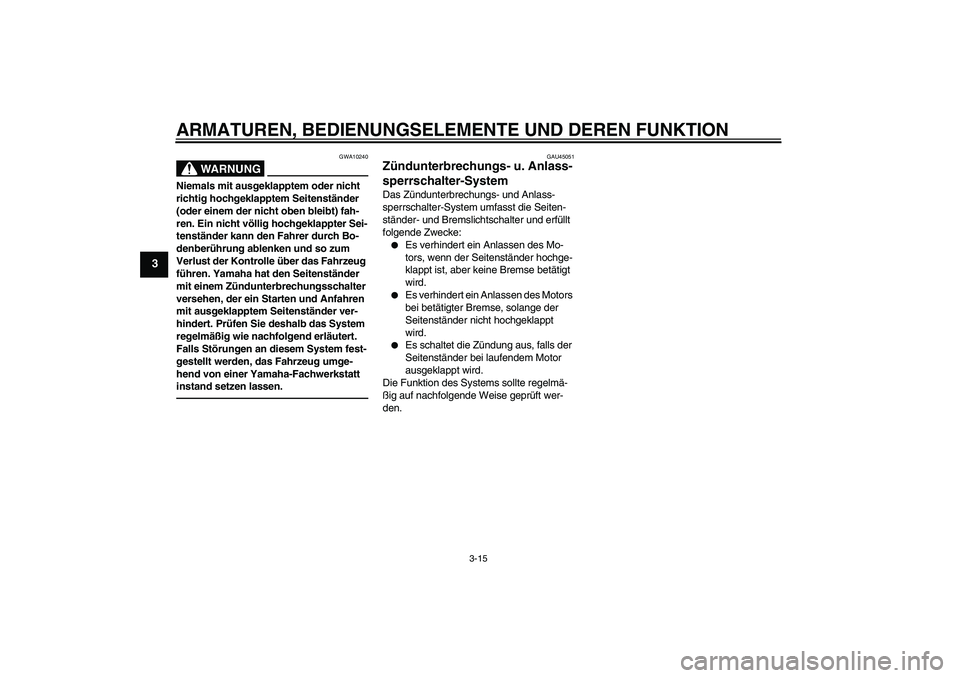

Page 32 of 84
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
3
WARNUNG
GWA10240
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch Bo-
denberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig wie nachfolgend erläutert.
Falls Störungen an diesem System fest-
gestellt werden, das Fahrzeug umge-
hend von einer Yamaha-Fachwerkstatt
instand setzen lassen.
GAU45051
Zündunterbrechungs- u. Anlass-
sperrschalter-System Das Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst die Seiten-
ständer- und Bremslichtschalter und erfüllt
folgende Zwecke:
Es verhindert ein Anlassen des Mo-
tors, wenn der Seitenständer hochge-
klappt ist, aber keine Bremse betätigt
wird.
Es verhindert ein Anlassen des Motors
bei betätigter Bremse, solange der
Seitenständer nicht hochgeklappt
wird.
Es schaltet die Zündung aus, falls der
Seitenständer bei laufendem Motor
ausgeklappt wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
U5B2G2G0.book Page 15 Monday, July 6, 2009 7:27 PM

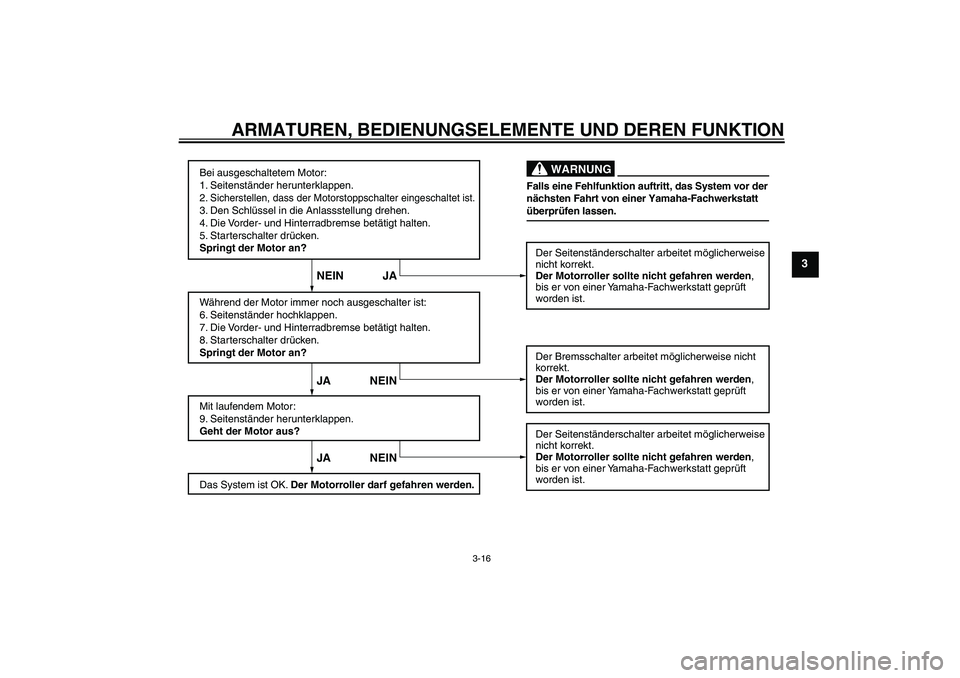

Page 33 of 84
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3
Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Sicherstellen, dass der Motorstoppschalter eingeschaltet ist.3. Den Schlüssel in die Anlassstellung drehen.
4. Die Vorder- und Hinterradbremse betätigt halten.
5. Starterschalter drücken.
Springt der Motor an?
Während der Motor immer noch ausgeschalter ist:
6. Seitenständer hochklappen.
7. Die Vorder- und Hinterradbremse betätigt halten.
8. Starterschalter drücken.
Springt der Motor an?
Mit laufendem Motor:
9. Seitenständer herunterklappen.
Geht der Motor aus?
Das System ist OK. Der Motorroller darf gefahren werden.Der Seitenständerschalter arbeitet möglicherweise
nicht korrekt.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
Der Bremsschalter arbeitet möglicherweise nicht
korrekt.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
Der Seitenständerschalter arbeitet möglicherweise
nicht korrekt.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
JA NEIN JA NEIN NEIN JA
Falls eine Fehlfunktion auftritt, das System vor der
nächsten Fahrt von einer Yamaha-Fachwerkstatt
überprüfen lassen.
WARNUNG
U5B2G2G0.book Page 16 Monday, July 6, 2009 7:27 PM

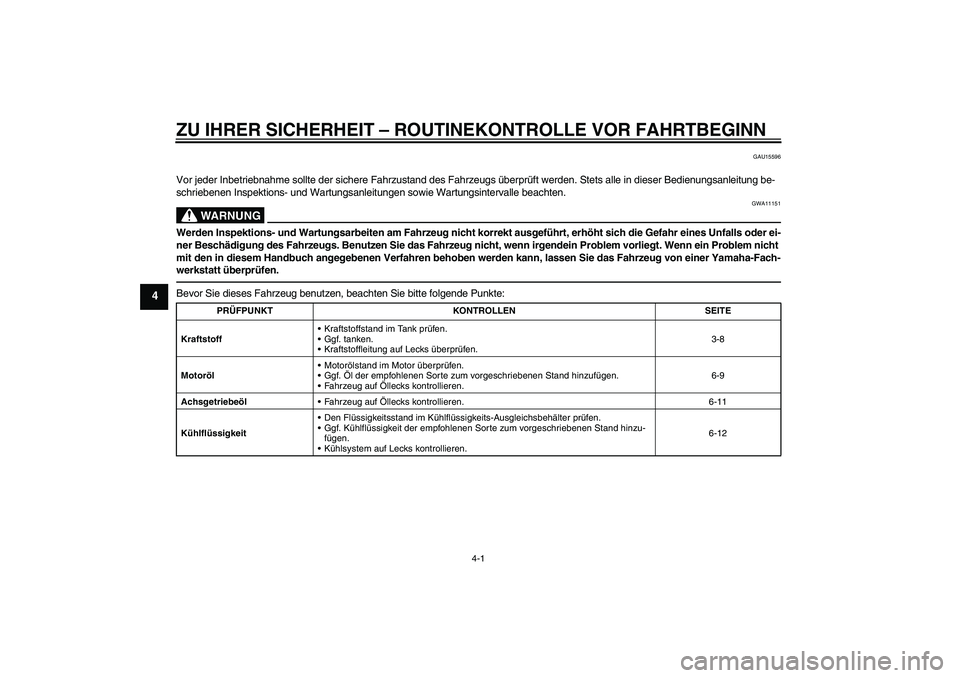

Page 34 of 84
ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
4
GAU15596
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden. Stets alle in dieser Bedienungsanleitung be-
schriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11151
Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgeführt, erhöht sich die Gefahr eines Unfalls oder ei-
ner Beschädigung des Fahrzeugs. Benutzen Sie das Fahrzeug nicht, wenn irgendein Problem vorliegt. Wenn ein Problem nicht
mit den in diesem Handbuch angegebenen Verfahren behoben werden kann, lassen Sie das Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen.Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLEN SEITE
KraftstoffKraftstoffstand im Tank prüfen .
Ggf. tanken.
Kraftstoffleitung auf Lecks überprüfen.3-8
MotorölMotorölstand im Motor überprüfen.
Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
Fahrzeug auf Öllecks kontrollieren.6-9
AchsgetriebeölFahrzeug auf Öllecks kontrollieren. 6-11
KühlflüssigkeitDen Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hinzu-
fügen.
Kühlsystem auf Lecks kontrollieren.6-12
U5B2G2G0.book Page 1 Monday, July 6, 2009 7:27 PM

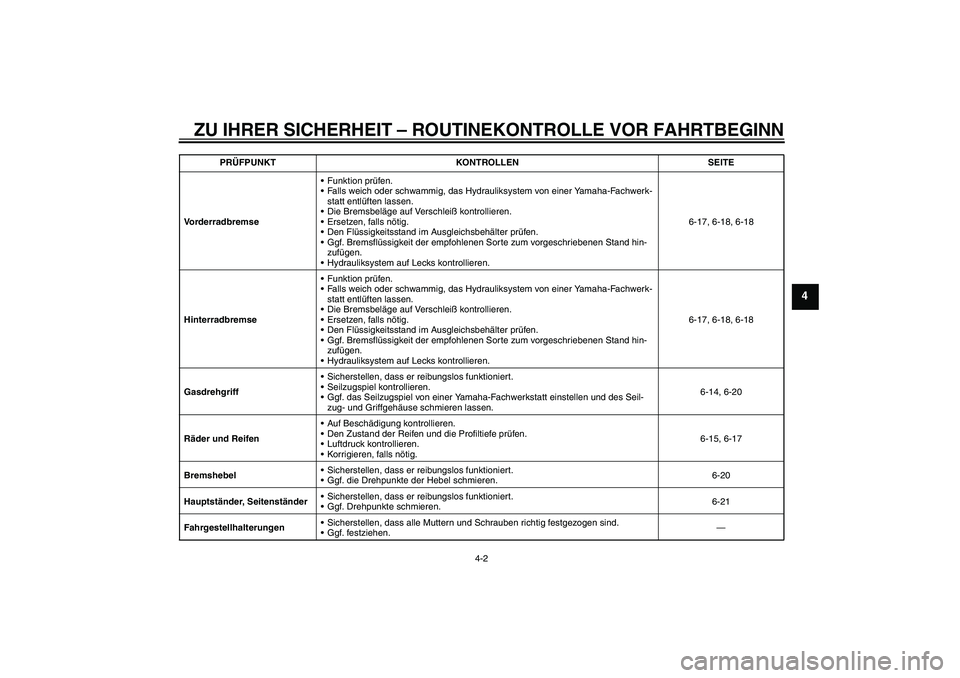

Page 35 of 84
ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4
VorderradbremseFunktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hin-
zufügen.
Hydrauliksystem auf Lecks kontrollieren.6-17, 6-18, 6-18
HinterradbremseFunktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hin-
zufügen.
Hydrauliksystem auf Lecks kontrollieren.6-17, 6-18, 6-18
GasdrehgriffSicherstellen, dass er reibungslos funktioniert.
Seilzugspiel kontrollieren.
Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen und des Seil-
zug- und Griffgehäuse schmieren lassen.6-14, 6-20
Räder und ReifenAuf Beschädigung kontrollieren.
Den Zustand der Reifen und die Profiltiefe prüfen.
Luftdruck kontrollieren.
Korrigieren, falls nötig.6-15, 6-17
BremshebelSicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte der Hebel schmieren.6-20
Hauptständer, SeitenständerSicherstellen, dass er reibungslos funktioniert.
Ggf. Drehpunkte schmieren.6-21
FahrgestellhalterungenSicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.
Ggf. festziehen.— PRÜFPUNKT KONTROLLEN SEITE
U5B2G2G0.book Page 2 Monday, July 6, 2009 7:27 PM

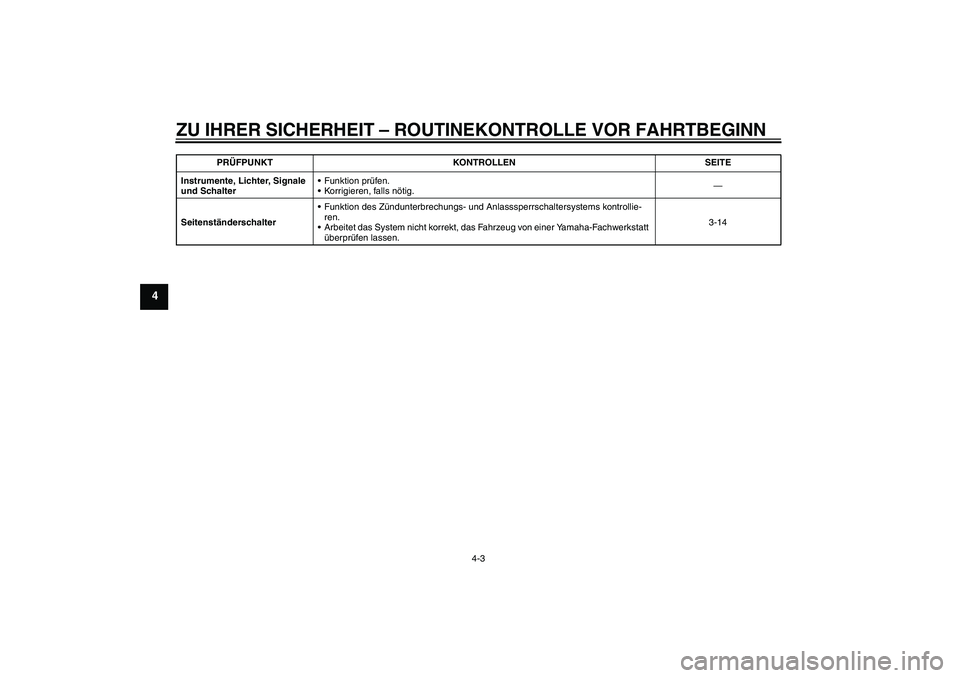

Page 36 of 84
ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
4
Instrumente, Lichter, Signale
und SchalterFunktion prüfen.
Korrigieren, falls nötig.—
Seitenständerschalter Funktion des Zündunterbrechungs- und Anlasssperrschaltersystems kontrollie-
ren.
Arbeitet das System nicht korrekt, das Fahrzeug von einer Yamaha-Fachwerkstatt
überprüfen lassen.3-14 PRÜFPUNKT KONTROLLEN SEITE
U5B2G2G0.book Page 3 Monday, July 6, 2009 7:27 PM

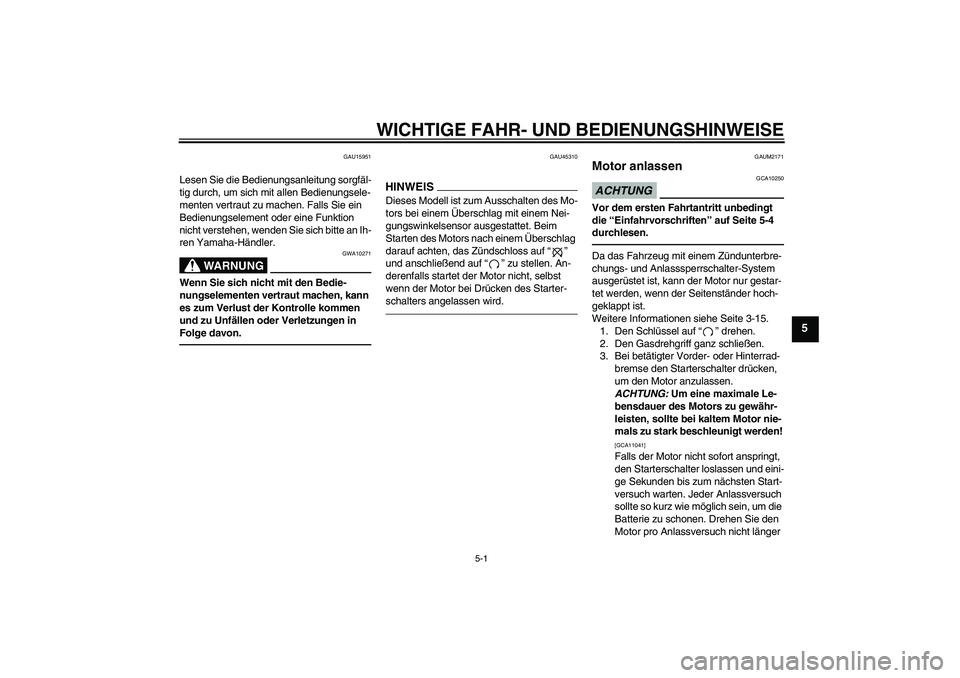

Page 37 of 84
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-1
5
GAU15951
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an Ih-
ren Yamaha-Händler.
WARNUNG
GWA10271
Wenn Sie sich nicht mit den Bedie-
nungselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
und zu Unfällen oder Verletzungen in
Folge davon.
GAU45310
HINWEISDieses Modell ist zum Ausschalten des Mo-
tors bei einem Überschlag mit einem Nei-
gungswinkelsensor ausgestattet. Beim
Starten des Motors nach einem Überschlag
darauf achten, das Zündschloss auf“”
und anschließend auf“” zu stellen. An-
derenfalls startet der Motor nicht, selbst
wenn der Motor bei Drücken des Starter-
schalters angelassen wird.
GAUM2171
Motor anlassen ACHTUNG
GCA10250
Vor dem ersten Fahrtantritt unbedingt
die “Einfahrvorschriften” auf Seite 5-4
durchlesen.Da das Fahrzeug mit einem Zündunterbre-
chungs- und Anlasssperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn der Seitenständer hoch-
geklappt ist.
Weitere Informationen siehe Seite 3-15.
1. Den Schlüssel auf“” drehen.
2. Den Gasdrehgriff ganz schließen.
3. Bei betätigter Vorder- oder Hinterrad-
bremse den Starterschalter drücken,
um den Motor anzulassen.
ACHTUNG: Um eine maximale Le-
bensdauer des Motors zu gewähr-
leisten, sollte bei kaltem Motor nie-
mals zu stark beschleunigt werden!
[GCA11041]
Falls der Motor nicht sofort anspringt,
den Starterschalter loslassen und eini-
ge Sekunden bis zum nächsten Start-
versuch warten. Jeder Anlassversuch
sollte so kurz wie möglich sein, um die
Batterie zu schonen. Drehen Sie den
Motor pro Anlassversuch nicht länger
U5B2G2G0.book Page 1 Monday, July 6, 2009 7:27 PM

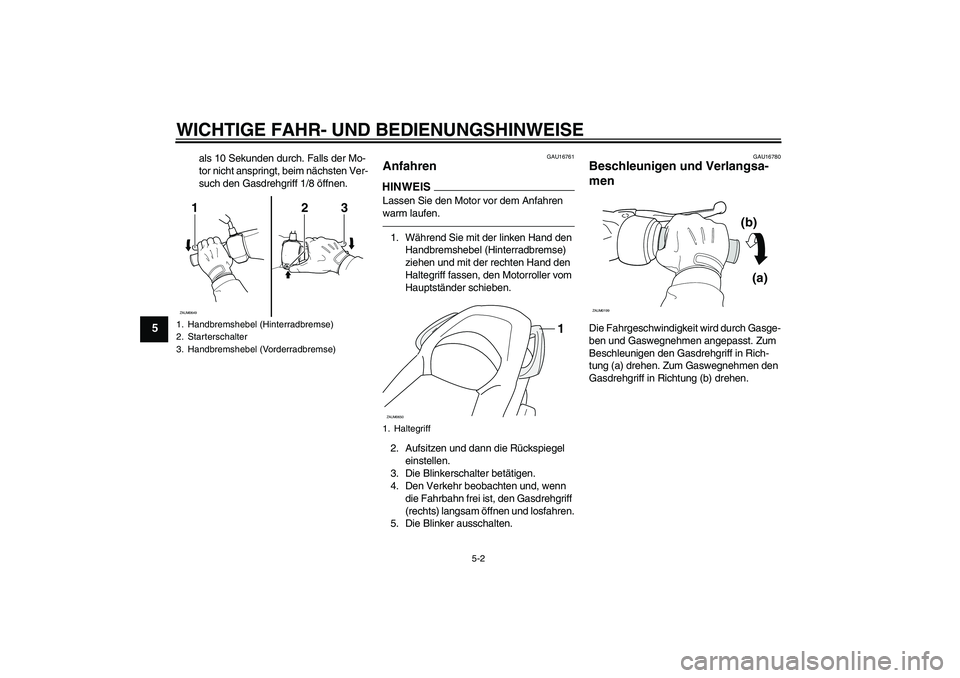

Page 38 of 84
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-2
5
als 10 Sekunden durch. Falls der Mo-
tor nicht anspringt, beim nächsten Ver-
such den Gasdrehgriff 1/8 öffnen.
GAU16761
Anfahren HINWEISLassen Sie den Motor vor dem Anfahren
warm laufen.1. Während Sie mit der linken Hand den
Handbremshebel (Hinterradbremse)
ziehen und mit der rechten Hand den
Haltegriff fassen, den Motorroller vom
Hauptständer schieben.
2. Aufsitzen und dann die Rückspiegel
einstellen.
3. Die Blinkerschalter betätigen.
4. Den Verkehr beobachten und, wenn
die Fahrbahn frei ist, den Gasdrehgriff
(rechts) langsam öffnen und losfahren.
5. Die Blinker ausschalten.
GAU16780
Beschleunigen und Verlangsa-
men Die Fahrgeschwindigkeit wird durch Gasge-
ben und Gaswegnehmen angepasst. Zum
Beschleunigen den Gasdrehgriff in Rich-
tung (a) drehen. Zum Gaswegnehmen den
Gasdrehgriff in Richtung (b) drehen.
1. Handbremshebel (Hinterradbremse)
2. Starterschalter
3. Handbremshebel (Vorderradbremse)
123
ZAUM0649
1. Haltegriff
1
ZAUM0650
(b)
(a)
ZAUM0199
U5B2G2G0.book Page 2 Monday, July 6, 2009 7:27 PM

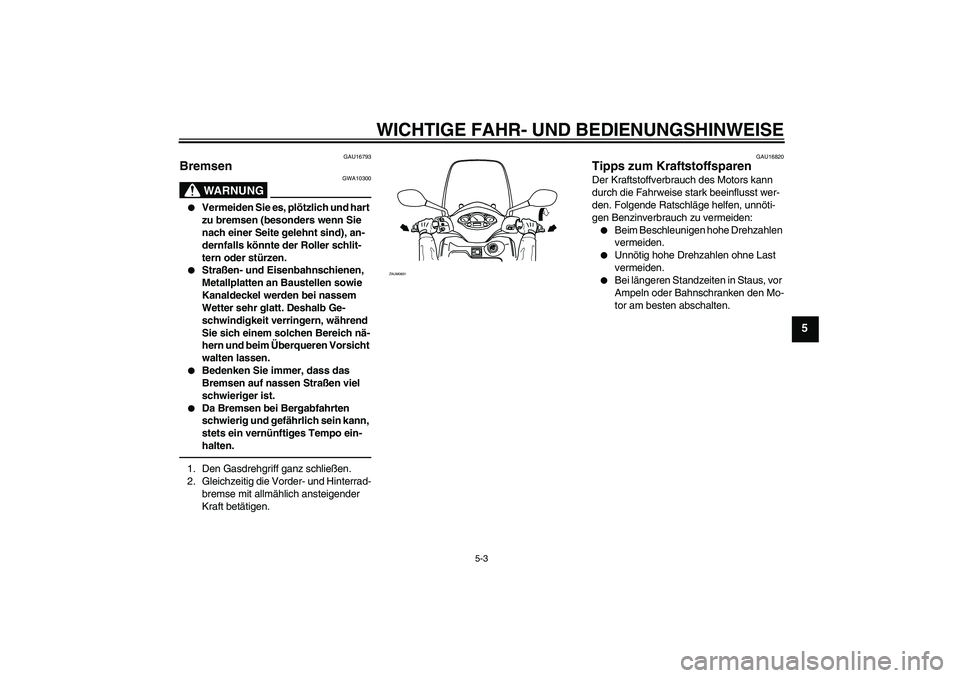

Page 39 of 84
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
5
GAU16793
Bremsen
WARNUNG
GWA10300
Vermeiden Sie es, plötzlich und hart
zu bremsen (besonders wenn Sie
nach einer Seite gelehnt sind), an-
dernfalls könnte der Roller schlit-
tern oder stürzen.
Straßen- und Eisenbahnschienen,
Metallplatten an Baustellen sowie
Kanaldeckel werden bei nassem
Wetter sehr glatt. Deshalb Ge-
schwindigkeit verringern, während
Sie sich einem solchen Bereich nä-
hern und beim Überqueren Vorsicht
walten lassen.
Bedenken Sie immer, dass das
Bremsen auf nassen Straßen viel
schwieriger ist.
Da Bremsen bei Bergabfahrten
schwierig und gefährlich sein kann,
stets ein vernünftiges Tempo ein-
halten.
1. Den Gasdrehgriff ganz schließen.
2. Gleichzeitig die Vorder- und Hinterrad-
bremse mit allmählich ansteigender
Kraft betätigen.
GAU16820
Tipps zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:
Beim Beschleunigen hohe Drehzahlen
vermeiden.
Unnötig hohe Drehzahlen ohne Last
vermeiden.
Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
PUSHOPEN
ZAUM0651
U5B2G2G0.book Page 3 Monday, July 6, 2009 7:27 PM
Page 40 of 84

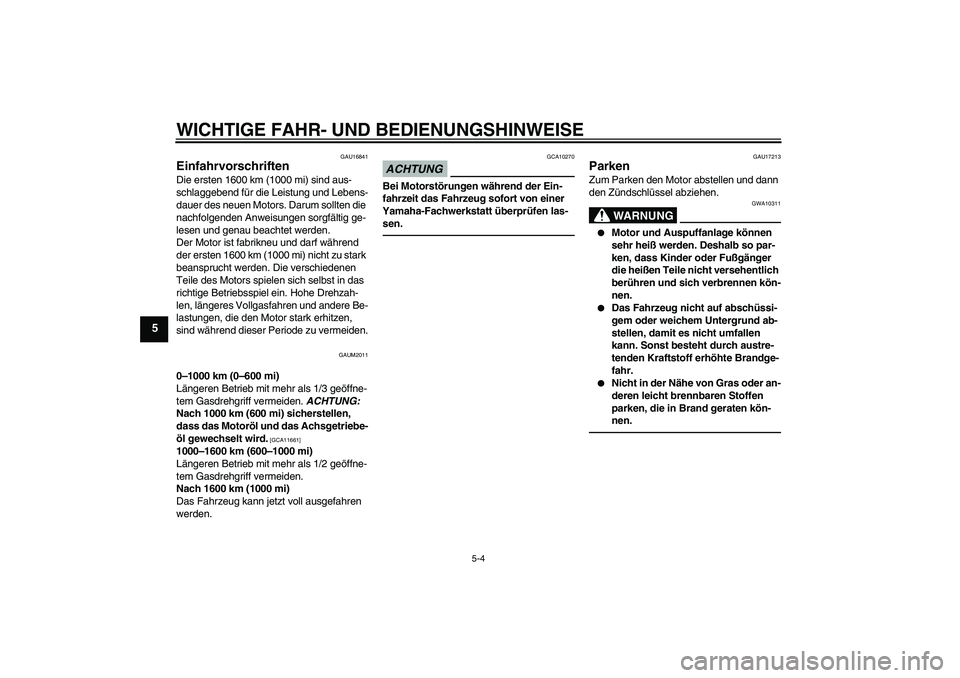

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-4
5
GAU16841
Einfahrvorschriften Die ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAUM2011
0–1000 km (0–600 mi)
Längeren Betrieb mit mehr als 1/3 geöffne-
tem Gasdrehgriff vermeiden. ACHTUNG:
Nach 1000 km (600 mi) sicherstellen,
dass das Motoröl und das Achsgetriebe-
öl gewechselt wird.
[GCA11661]
1000–1600 km (600–1000 mi)
Längeren Betrieb mit mehr als 1/2 geöffne-
tem Gasdrehgriff vermeiden.
Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.
ACHTUNG
GCA10270
Bei Motorstörungen während der Ein-
fahrzeit das Fahrzeug sofort von einer
Yamaha-Fachwerkstatt überprüfen las-
sen.
GAU17213
Parken Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
WARNUNG
GWA10311
Motor und Auspuffanlage können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren und sich verbrennen kön-
nen.
Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
tenden Kraftstoff erhöhte Brandge-
fahr.
Nicht in der Nähe von Gras oder an-
deren leicht brennbaren Stoffen
parken, die in Brand geraten kön-
nen.
U5B2G2G0.book Page 4 Monday, July 6, 2009 7:27 PM
