YAMAHA XCITY 250 2012 Manual de utilização (in Portuguese)

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-4
1
pode aprovar nem recomendar a utilização
de acessórios não comercializados pela
Yamaha, nem modificações não recomen-
dadas especificamente pela Yamaha, mes-
mo que a venda e a instalação seja
efectuada por um concessionário Yamaha.
Peças, acessórios e modificações do
mercado de reposição
Embora possa encontrar produtos do mer-
cado de reposição idênticos a acessórios
Yamaha genuínos ao nível de design e
qualidade, deve reconhecer que alguns
acessórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos relaci-
onados com alterações do mesmo.
Quando montar acessórios, tenha em men-
te as seguintes linhas de orientação, bem
como as apresentadas na secção “Carga”.●
Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho da sua scooter. Inspec-cione cuidadosamente o acessório an-
tes de o utilizar, para se certificar de
que este não vai, de modo algum,
afectar a visibilidade para a estrada ou
a visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da di-
recção ou o funcionamento dos
controlos, nem ocultar luzes ou reflec-
tores.
Os acessórios instalados na área
do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada
ou alterações aerodinâmicas. Se fo-
rem colocados acessórios na área
do guiador ou da forquilha dianteira,
estes devem reduzidos ao número
indispensável e devem ser tão le-
ves quanto possível.
Os acessórios volumosos ou gran-
des podem afectar seriamente a es-
tabilidade da scooter devido aos
efeitos aerodinâmicos. O vento
pode fazer a scooter levantar da es-
trada, ou esta pode ficar instável em
zonas com ventos cruzados. Estes
acessórios também podem causar
instabilidade ao ultrapassar ou ao
ser ultrapassado por veículos de
grandes dimensões. Alguns acessórios podem deslocar
o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar a
capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.
●
Tenha cuidado ao acrescentar aces-
sórios eléctricos. Se os acessórios
eléctricos excederem a capacidade do
sistema eléctrico da scooter, pode
ocorrer uma falha eléctrica, a qual
pode causar uma perda das luzes, o
que é perigoso, ou de potência do mo-
tor.
Pneus e jantes do mercado de reposição
Os pneus e as jantes fornecidos com a sua
scooter foram concebidos para correspon-
der às capacidades de desempenho e para
garantir a melhor combinação possível de
condução, travagem e conforto. Outros
pneus, jantes, dimensões e combinações
podem não ser apropriados. Consulte a pá-
gina 6-16 para obter mais informações so-
bre as especificações dos pneus e a
substituição dos mesmos.
U5B2P4P0.book Page 4 Wednesday, May 30, 2012 5:13 PM

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-5
1
Transporte da Scooter
Certifique-se de que segue as instruções
que se seguem antes de transportar a
scooter noutro veículo.●
Retire todos os itens soltos da scooter.
●
Aponte a roda dianteira para a frente
no reboque ou na caixa do camião e
prenda-a num carril para impedir o
movimento.
●
Prenda a scooter com cabos de reten-
ção ou prendedores adequados que
estejam presos a partes sólidas da
scooter, tal como o chassis ou o triplo
grampo da forquilha dianteira superior
(e não, por exemplo, a guiadores mon-
tados em borracha ou sinais de mu-
dança de direcção, ou peças que
possam partir). Escolha cuidadosa-
mente o local para os prendedores, de
modo que estes não friccionem contra
superfícies pintadas durante o trans-
porte.
●
A suspensão deve ser ligeiramente
comprimida pelos cabos de retenção,
se possível, para que a scooter não
ressalte excessivamente durante o
transporte.
PAU10373
Outras recomendações para
uma condução segura ●
Tenha o cuidado de sinalizar clara-
mente qualquer mudança de direcção.
●
A travagem pode ser extremamente
difícil num piso molhado. Evite trava-
gens bruscas, uma vez que a scooter
poderá derrapar. Accione lentamente
os travões ao parar numa superfície
molhada.
●
Reduza a velocidade ao aproximar-se
de uma curva ou viragem. Depois de
ter concluído a curva, acelere lenta-
mente.
●
Tenha cuidado ao passar por carros
estacionados. Um condutor poderá
não o ver e abrir a porta à sua passa-
gem.
●
As passagens de nível, os carris de
eléctricos, as chapas metálicas em
obras na estrada e as tampas de sa-
neamento tornam-se extremamente
escorregadias quando estão molha-
das. Abrande e passe com cuidado.
Mantenha a scooter na vertical, caso
contrário poderá perder a estabilidade
em cima dela.
●
O revestimento do travão pode mo-
lhar-se durante a lavagem da scooter.
Depois de lavar a scooter, verifique os
travões antes de conduzir o veículo.
●
Use sempre um capacete, luvas, cal-
ças (afuniladas à volta da barriga da
perna e do tornozelo para que não es-
voacem) e um casaco de cor viva.
●
Não transporte demasiada bagagem
na scooter. Uma scooter com excesso
de carga é instável. Utilize uma correia
forte para fixar a bagagem no porta-
bagagem (caso este veículo esteja
equipado com um porta-bagagem).
Uma carga solta afectará a estabilida-
de da scooter e poderá desviar a sua
atenção da estrada. (Consulte a pági-
na 1-3.)
U5B2P4P0.book Page 5 Wednesday, May 30, 2012 5:13 PM

DESCRIÇÃO
2-1
2
PAU10410

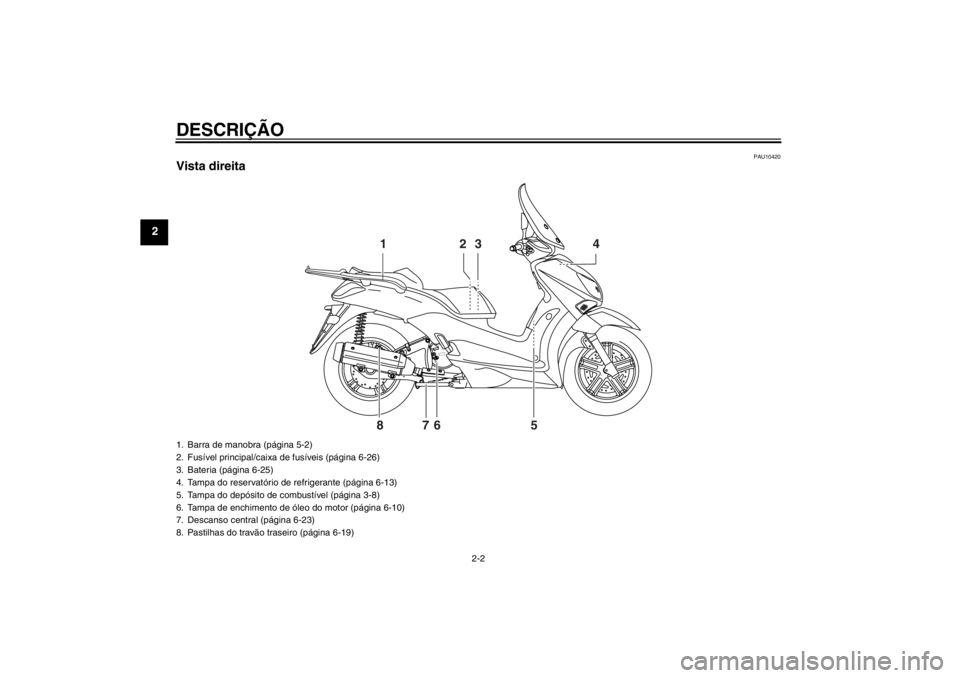

Vista esquerda
1
2 3 4 5 76 8
1. Compartimento de armazenagem traseiro (página 3-12)
2. Anel ajustador de pré-carga da mola do amortecedor (página 3-14)
3. Tampa de enchimento do óleo da transmissão final (página 6-12)
4. Elemento do filtro de ar (página 6-14)
5. Elemento do filtro de ar da caixa da correia em V (página 6-14)
6. Descanso lateral (página 3-15)
7. Janela de verificação do nível de refrigerante (página 6-13)
8. Pastilhas do travão dianteiro (página 6-19)
U5B2P4P0.book Page 1 Wednesday, May 30, 2012 5:13 PM

DESCRIÇÃO
2-2
2
PAU10420

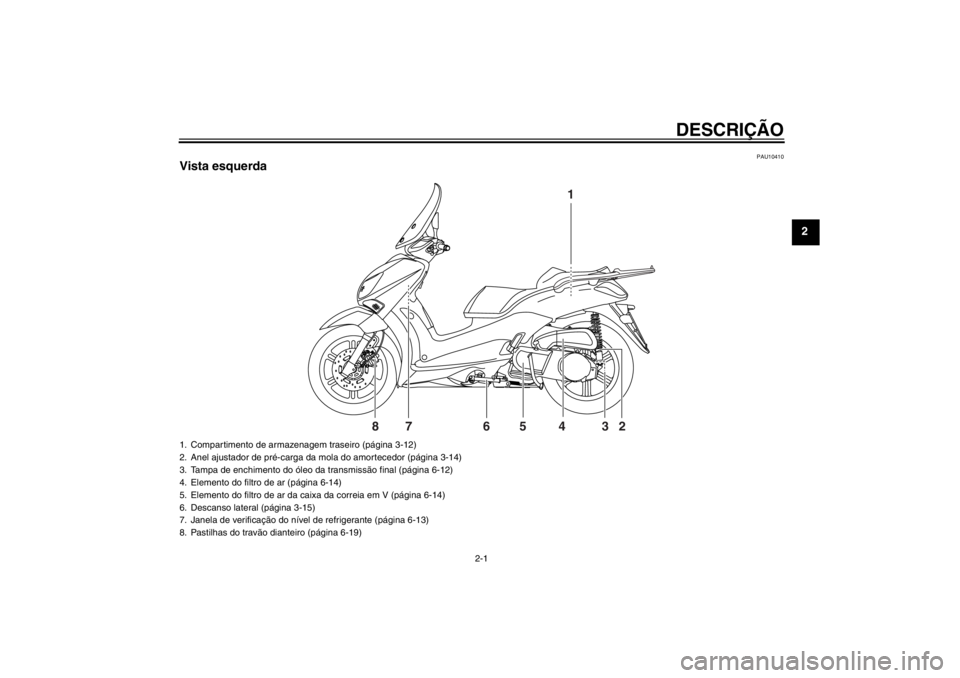

Vista direita
2 13 4
5 6 7 8
1. Barra de manobra (página 5-2)
2. Fusível principal/caixa de fusíveis (página 6-26)
3. Bateria (página 6-25)
4. Tampa do reservatório de refrigerante (página 6-13)
5. Tampa do depósito de combustível (página 3-8)
6. Tampa de enchimento de óleo do motor (página 6-10)
7. Descanso central (página 6-23)
8. Pastilhas do travão traseiro (página 6-19)U5B2P4P0.book Page 2 Wednesday, May 30, 2012 5:13 PM

DESCRIÇÃO
2-3
2
PAU10430

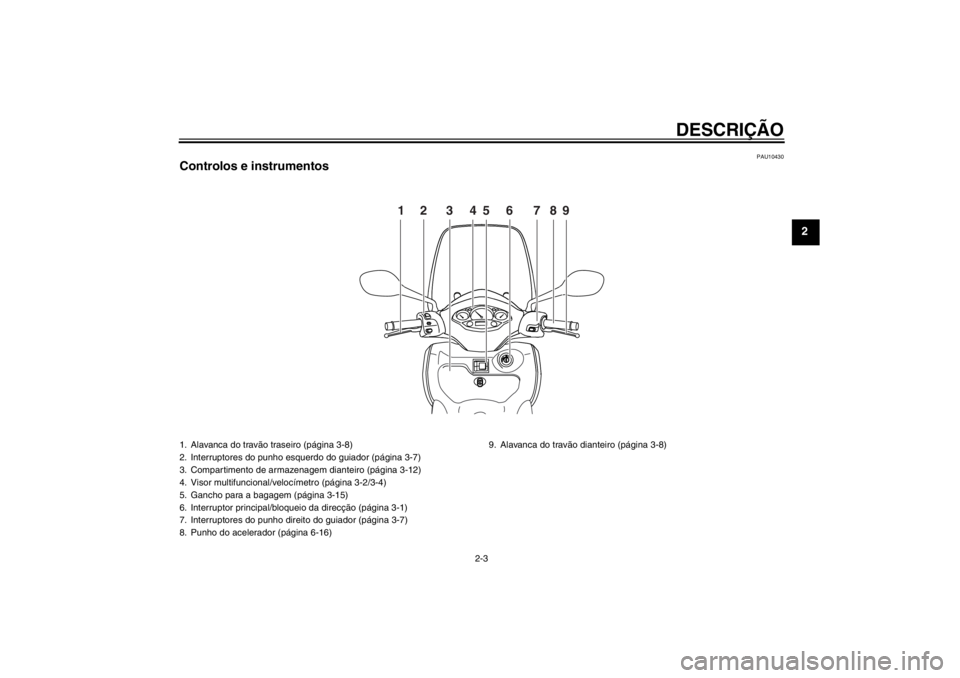

Controlos e instrumentos
PUSHOPEN
12 3456 789
1. Alavanca do travão traseiro (página 3-8)
2. Interruptores do punho esquerdo do guiador (página 3-7)
3. Compartimento de armazenagem dianteiro (página 3-12)
4. Visor multifuncional/velocímetro (página 3-2/3-4)
5. Gancho para a bagagem (página 3-15)
6. Interruptor principal/bloqueio da direcção (página 3-1)
7. Interruptores do punho direito do guiador (página 3-7)
8. Punho do acelerador (página 6-16)9. Alavanca do travão dianteiro (página 3-8)
U5B2P4P0.book Page 3 Wednesday, May 30, 2012 5:13 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-1
3
PAU10461
Interruptor principal/bloqueio da
direcção O interruptor principal/bloqueio da direcção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direcção.
As várias posições são descritas a seguir.
PAU34121
LIGADO (ON) “ ”
Todos os circuitos eléctricos são alimenta-
dos; as luzes dos contadores, o farolim tra-
seiro, a chapa de matrícula e os mínimos
acendem-se, e o motor pode ser colocado
em funcionamento. A chave não pode ser
retirada.
NOTAOs faróis dianteiros acendem-se automati-
camente quando o motor é colocado em
funcionamento e permanecem acesos até
a chave ser rodada para “ ” ou o descan-
so lateral ser deslocado para baixo.
PAU10661
DESLIGADO (OFF) “ ”
Todos os sistemas eléctricos estão desliga-
dos. A chave pode ser retirada.
AV I S O
PWA10061
Nunca rode a chave para a posição “ ”
ou “ ” com o veículo em movimento. Se
o fizer, os sistemas eléctricos serão des-
ligados, o que pode resultar na perda de
controlo ou num acidente.
PAU10684
BLOQUEIO (LOCK) “ ”
A direcção está bloqueada e todos os siste-
mas eléctricos estão desligados. A chave
pode ser retirada.
Para bloquear a direcção1. Vire o guiador completamente para a
esquerda.2. Com a chave na posição “ ”, empur-
re-a para dentro e, em simultâneo,
rode-a para “ ”.
3. Retire a chave.
Para desbloquear a direcção
Empurre a chave para dentro e, em simul-
tâneo, rode-a para “ ”.
PUSHOPEN
ZAUM0253
U5B2P4P0.book Page 1 Wednesday, May 30, 2012 5:13 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-2
3
PAU11006
Indicadores luminosos e luz de
advertência
PAU11020
Indicador luminoso de mudança de
direcção “ ”
Este indicador luminoso fica intermitente
quando o interruptor do sinal de mudança
de direcção é accionado para a esquerda
ou para a direita.
PAU11080
Indicador luminoso de máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAUS1540
Luz de advertência de problema no
motor “ ”
Esta luz de advertência fica intermitente
quando é detectado um problema no circui-
to eléctrico de supervisão do motor. Se isto
acontecer, solicite a um concessionário
Yamaha que verifique o sistema de auto-di-
agnóstico.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave
para “ ”. Se a luz de advertência não se
acender durante alguns segundos e depois
apagar-se, solicite a um concessionário
Yamaha que verifique o circuito eléctrico.
PAU11591

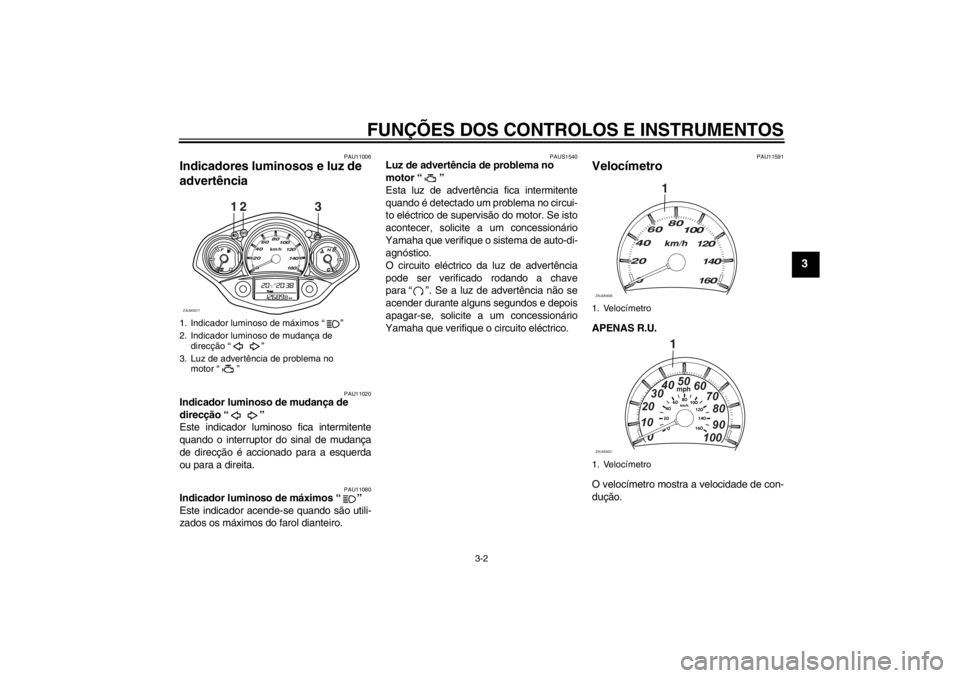

Velocímetro APENAS R.U.
O velocímetro mostra a velocidade de con-
dução.
1. Indicador luminoso de máximos “ ”
2. Indicador luminoso de mudança de
direcção “ ”
3. Luz de advertência de problema no
motor “ ”
12 3
ZAUM0877
1. Velocímetro
1. Velocímetro
1
ZAUM0636
1mph
0 1020304050
60
70
80
90
100
ZAUM0637
U5B2P4P0.book Page 2 Wednesday, May 30, 2012 5:13 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
3
PAUM1471

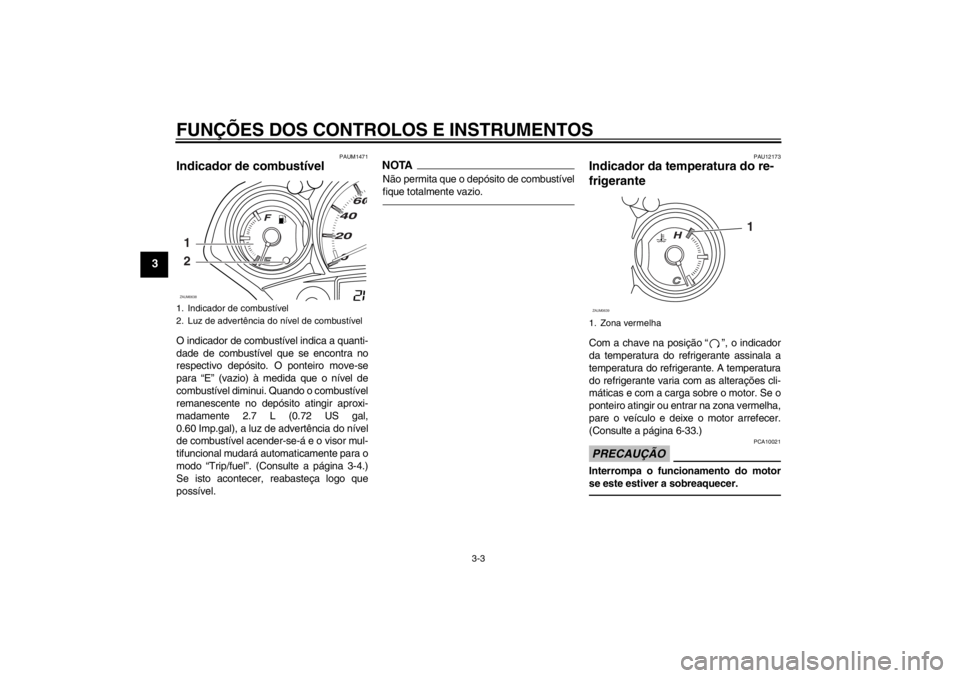

Indicador de combustível O indicador de combustível indica a quanti-
dade de combustível que se encontra no
respectivo depósito. O ponteiro move-se
para “E” (vazio) à medida que o nível de
combustível diminui. Quando o combustível
remanescente no depósito atingir aproxi-
madamente 2.7 L (0.72 US gal,
0.60 Imp.gal), a luz de advertência do nível
de combustível acender-se-á e o visor mul-
tifuncional mudará automaticamente para o
modo “Trip/fuel”. (Consulte a página 3-4.)
Se isto acontecer, reabasteça logo que
possível.
NOTANão permita que o depósito de combustível
fique totalmente vazio.
PAU12173
Indicador da temperatura do re-
frigerante Com a chave na posição “ ”, o indicador
da temperatura do refrigerante assinala a
temperatura do refrigerante. A temperatura
do refrigerante varia com as alterações cli-
máticas e com a carga sobre o motor. Se o
ponteiro atingir ou entrar na zona vermelha,
pare o veículo e deixe o motor arrefecer.
(Consulte a página 6-33.)PRECAUÇÃO
PCA10021
Interrompa o funcionamento do motor
se este estiver a sobreaquecer.
1. Indicador de combustível
2. Luz de advertência do nível de combustível1
2ZAUM0638
1. Zona vermelha
1
ZAUM0639
U5B2P4P0.book Page 3 Wednesday, May 30, 2012 5:13 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
3
PAUM2740
Visor multifuncional
AV I S O
PWA12312
Certifique-se de que pára o veículo antes
de fazer quaisquer ajustes ao visor mul-
tifuncional. A alteração dos ajustes du-
rante a condução pode distrair o
condutor e aumentar o risco de aciden-
te.O visor multifuncional está equipado com o
seguinte:●
um conta-quilómetros (que mostra a
distância total percorrida)
●
dois contadores de percurso (que indi-
cam a distância percorrida desde que
foram colocados a zero pela últimavez, o tempo passado desde que os
contadores de percurso foram coloca-
dos a zero e a velocidade média per-
corrida durante esse tempo)
●
um contador de percurso da reserva
de combustível (que exibe a distância
percorrida desde que a luz de adver-
tência do nível de combustível se
acendeu)
●
um relógio
●
um visor da temperatura ambiente
●
um indicador luminoso de mudança de
óleo (que se acende quando o óleo do
motor tem de ser substituído)
NOTA●
Para o Reino Unido, a distância per-
corrida é apresentada em milhas e o
valor da temperatura em °F.
●
Para os outros países, a distância per-
corrida é apresentada em quilómetros
e o valor da temperatura em °C.
Modos de conta-quilómetros e contador
de percurso
A pressão na tecla “MODE” muda o visor
entre o modo de conta-quilómetros “Total” e
os modos de contador de percurso “Trip”
pela seguinte ordem:
Total → Trip 1 → Trip 2 → Trip/fuel → Total
NOTA●
O conta-quilómetros “Trip/fuel” ape-
nas é accionado se a luz de advertên-
cia do nível de combustível se
acender.
A pressão na tecla “SET” no modo de con-
tador de percurso muda o visor entre as di-
ferentes funções do contador de percurso
pela ordem seguinte:
Trip 1 ou Trip 2 → Tempo 1 ou 2 → Veloci-
dade média 1 ou 2 → Trip 1 ou Trip 2
1. Tecla “MODE”
2. Visor multifuncional
3. Tecla “SET”
1
2
3
ZAUM0878
1. Total
2. Trip 1
3. Trip 2
4. Trip/Fuel
"Mode"
"Mode"
"Mode"
"Mode"1
2
3
4
ZAUM0391
U5B2P4P0.book Page 4 Wednesday, May 30, 2012 5:13 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
3
Quando a luz de advertência do nível de
combustível se acender (Consulte a página
3-3.), o visor mudará automaticamente para
o modo de contador de percurso de reserva
de combustível “Trip/fuel” e começará a
contar a distância percorrida a partir desse
ponto. Nesse caso, a pressão da tecla “MO-
DE” muda o visor entre os diversos modos
de contador de percurso e conta-quilóme-
tros pela ordem seguinte:
Trip/Fuel → Trip 1 → Trip 2 → Total →
Trip/fuelPara reiniciar um contador de percurso, se-
leccione-o premindo a tecla “MODE”, e pri-
ma depois a tecla “SET” durante pelo
menos um segundo. Se não reiniciar o con-
tador de percurso da reserva de combustí-
vel manualmente, este reiniciar-se-á
automaticamente e o visor voltará para o
modo anterior após reabastecer e percorrer
5 km (3 mi).

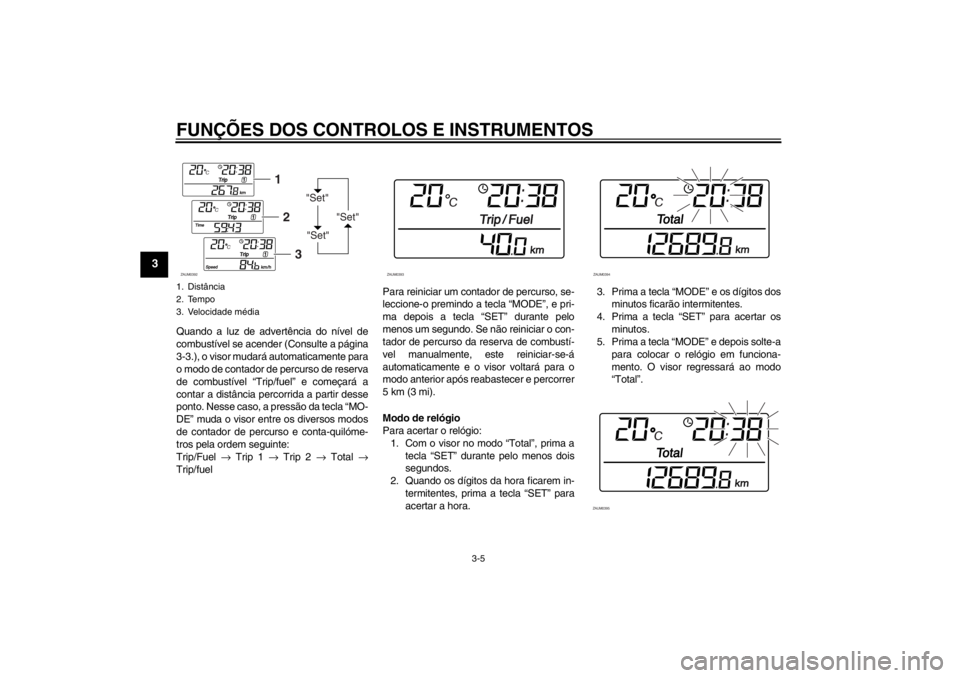

Modo de relógio
Para acertar o relógio:
1. Com o visor no modo “Total”, prima a
tecla “SET” durante pelo menos dois
segundos.
2. Quando os dígitos da hora ficarem in-
termitentes, prima a tecla “SET” para
acertar a hora.3. Prima a tecla “MODE” e os dígitos dos
minutos ficarão intermitentes.
4. Prima a tecla “SET” para acertar os
minutos.
5. Prima a tecla “MODE” e depois solte-a
para colocar o relógio em funciona-
mento. O visor regressará ao modo
“Total”.1. Distância
2. Tempo
3. Velocidade média
"Set"
"Set""Set"
12
3
ZAUM0392
ZAUM0393
ZAUM0394ZAUM0395
U5B2P4P0.book Page 5 Wednesday, May 30, 2012 5:13 PM
