ESP YAMAHA XENTER 125 2012 Instructieboekje (in Dutch)
[x] Cancel search | Manufacturer: YAMAHA, Model Year: 2012, Model line: XENTER 125, Model: YAMAHA XENTER 125 2012Pages: 84, PDF Size: 1.09 MB
Page 48 of 84
1
2
3
4
5
6
7
8
9

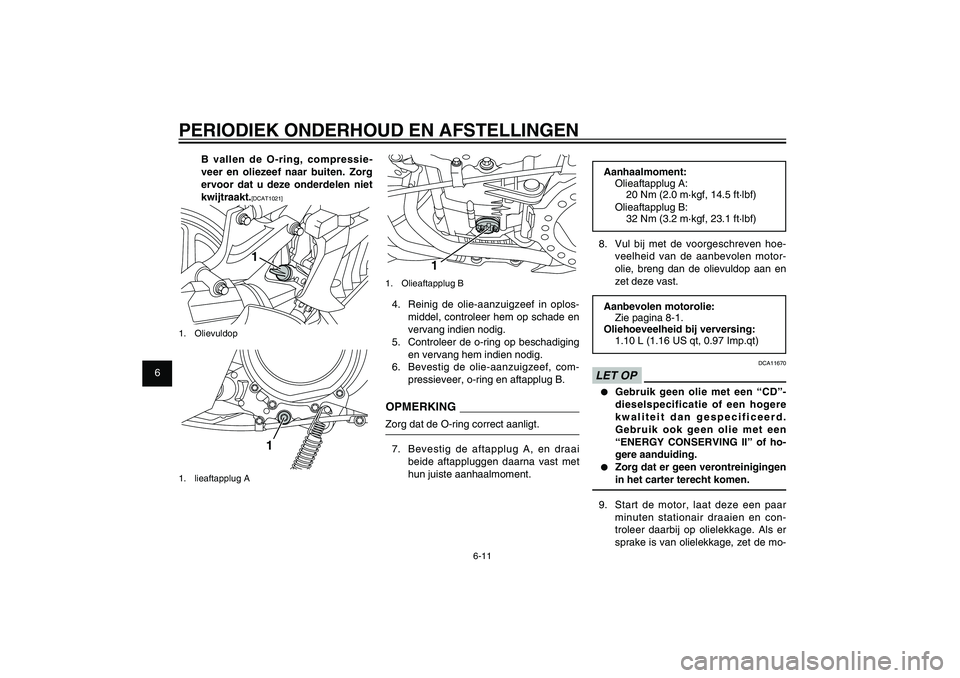

6-11
DAU1722A
PERIODIEK ONDERHOUD EN AFSTELLINGEN
1
1. Olieaftapplug B4. Reinig de olie-aanzuigzeef in oplos-
middel, controleer hem op schade en
vervang indien nodig.
5. Controleer de o-ring op beschadiging
en vervang hem indien nodig.
6. Bevestig de olie-aanzuigzeef, com-
pressieveer, o-ring en aftapplug B.OPMERKINGZorg dat de O-ring correct aanligt.
7. Bevestig de aftapplug A, en draai
beide aftappluggen daarna vast met
hun juiste aanhaalmoment.
Aanhaalmoment:
Olieaftapplug A:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
Olieaftapplug B:
32 Nm (3.2 m·kgf, 23.1 ft·lbf)
8. Vul bij met de voorgeschreven hoe-
veelheid van de aanbevolen motor-
olie, breng dan de olievuldop aan en
zet deze vast.Aanbevolen motorolie:
Zie pagina 8-1.
Oliehoeveelheid bij verversing:
1.10 L (1.16 US qt, 0.97 Imp.qt)
DCA11670
LET OP● Gebruik geen olie met een “CD”-
dieselspecificatie of een hogere
kwaliteit dan gespecificeerd.
Gebruik ook geen olie met een
“ENERGY CONSERVING II” of ho-
gere aanduiding.● Zorg dat er geen verontreinigingen
in het carter terecht komen.
9. Start de motor, laat deze een paar
minuten stationair draaien en con-
troleer daarbij op olielekkage. Als er
sprake is van olielekkage, zet de mo- B vallen de O-ring, compressie-
veer en oliezeef naar buiten. Zorg
ervoor dat u deze onderdelen niet
kwijtraakt.
[DCAT1021]1
1. Olievuldop
1
1. lieaftapplug A
53B-F819D-D0_CS.indd 6-1153B-F819D-D0_CS.indd 6-11
2011/11/01 12:52:582011/11/01 12:52:58
Process BlackProcess Black
Page 73 of 84
1
2
3
4
5
6
7
8
9

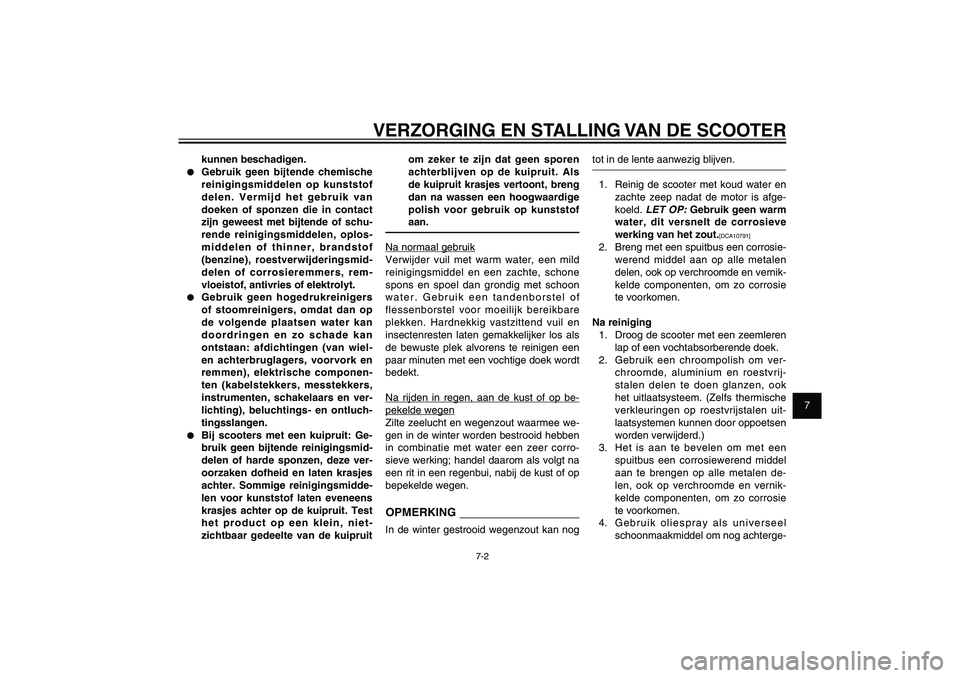

7-2
DAU25991
VERZORGING EN STALLING VAN DE SCOOTER
kunnen beschadigen.
● Gebruik geen bijtende chemische
reinigingsmiddelen op kunststof
delen. Vermijd het gebruik van
doeken of sponzen die in contact
zijn geweest met bijtende of schu-
rende reinigingsmiddelen, oplos-
middelen of thinner, brandstof
(benzine), roestverwijderingsmid-
delen of corrosieremmers, rem-
vloeistof, antivries of elektrolyt.● Gebruik geen hogedrukreinigers
of stoomreinigers, omdat dan op
de volgende plaatsen water kan
doordringen en zo schade kan
ontstaan: afdichtingen (van wiel-
en achterbruglagers, voorvork en
remmen), elektrische componen-
ten (kabelstekkers, messtekkers,
instrumenten, schakelaars en ver-
lichting), beluchtings- en ontluch-
tingsslangen.● Bij scooters met een kuipruit: Ge-
bruik geen bijtende reinigingsmid-
delen of harde sponzen, deze ver-
oorzaken dofheid en laten krasjes
achter. Sommige reinigingsmidde-
len voor kunststof laten eveneens
krasjes achter op de kuipruit. Test
het product op een klein, niet-
zichtbaar gedeelte van de kuipruit
om zeker te zijn dat geen sporen
achterblijven op de kuipruit. Als
de kuipruit krasjes vertoont, breng
dan na wassen een hoogwaardige
polish voor gebruik op kunststof
aan.
Na normaal gebruik
Verwijder vuil met warm water, een mild
reinigingsmiddel en een zachte, schone
spons en spoel dan grondig met schoon
water. Gebruik een tandenborstel of
flessenborstel voor moeilijk bereikbare
plekken. Hardnekkig vastzittend vuil en
insectenresten laten gemakkelijker los als
de bewuste plek alvorens te reinigen een
paar minuten met een vochtige doek wordt
bedekt.
Na rijden in regen, aan de kust of op be-
pekelde wegen
Zilte zeelucht en wegenzout waarmee we-
gen in de winter worden bestrooid hebben
in combinatie met water een zeer corro-
sieve werking; handel daarom als volgt na
een rit in een regenbui, nabij de kust of op
bepekelde wegen.
OPMERKINGIn de winter gestrooid wegenzout kan nog
tot in de lente aanwezig blijven.
1. Reinig de scooter met koud water en
zachte zeep nadat de motor is afge-
koeld.
LET OP:
Gebruik geen warm
water, dit versnelt de corrosieve
werking van het zout.
[DCA10791]
2. Breng met een spuitbus een corrosie-
werend middel aan op alle metalen
delen, ook op verchroomde en vernik-
kelde componenten, om zo corrosie
te voorkomen.
Na reiniging
1. Droog de scooter met een zeemleren
lap of een vochtabsorberende doek.
2. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrij-
stalen delen te doen glanzen, ook
het uitlaatsysteem. (Zelfs thermische
verkleuringen op roestvrijstalen uit-
laatsystemen kunnen door oppoetsen
worden verwijderd.)
3. Het is aan te bevelen om met een
spuitbus een corrosiewerend middel
aan te brengen op alle metalen de-
len, ook op verchroomde en vernik-
kelde componenten, om zo corrosie
te voorkomen.
4. Gebruik oliespray als universeel
schoonmaakmiddel om nog achterge-
53B-F819D-D0_CS.indd 7-253B-F819D-D0_CS.indd 7-2
2011/11/01 12:52:592011/11/01 12:52:59
Process BlackProcess Black
Page 74 of 84
1
2
3
4
5
6
7
8
9

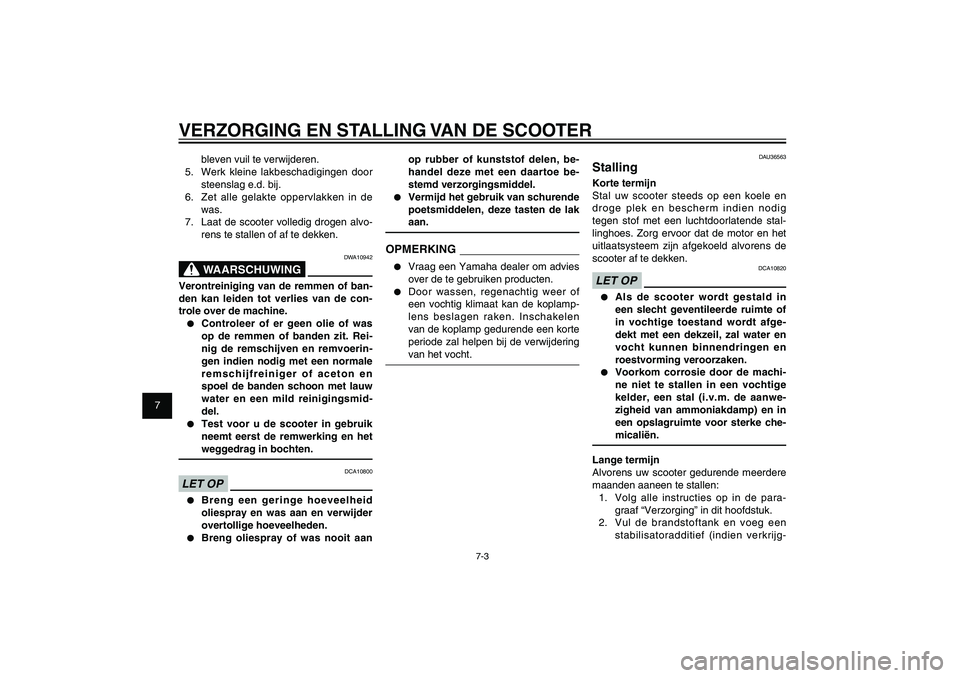

7-3
DAU25991
VERZORGING EN STALLING VAN DE SCOOTER
bleven vuil te verwijderen.
5. Werk kleine lakbeschadigingen door
steenslag e.d. bij.
6. Zet alle gelakte oppervlakken in de
was.
7. Laat de scooter volledig drogen alvo-
rens te stallen of af te dekken.
DWA10942
WAARSCHUWING
Verontreiniging van de remmen of ban-
den kan leiden tot verlies van de con-
trole over de machine.● Controleer of er geen olie of was
op de remmen of banden zit. Rei-
nig de remschijven en remvoerin-
gen indien nodig met een normale
remschijfreiniger of aceton en
spoel de banden schoon met lauw
water en een mild reinigingsmid-
del.● Test voor u de scooter in gebruik
neemt eerst de remwerking en het
weggedrag in bochten.
DCA10800
LET OP● Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.● Breng oliespray of was nooit aan
op rubber of kunststof delen, be-
handel deze met een daartoe be-
stemd verzorgingsmiddel.
● Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lak
aan.
OPMERKING● Vraag een Yamaha dealer om advies
over de te gebruiken producten.● Door wassen, regenachtig weer of
een vochtig klimaat kan de koplamp-
lens beslagen raken. Inschakelen
van de koplamp gedurende een korte
periode zal helpen bij de verwijdering
van het vocht.
DAU36563
StallingKorte termijn
Stal uw scooter steeds op een koele en
droge plek en bescherm indien nodig
tegen stof met een luchtdoorlatende stal-
linghoes. Zorg ervoor dat de motor en het
uitlaatsysteem zijn afgekoeld alvorens de
scooter af te dekken.
DCA10820
LET OP● Als de scooter wordt gestald in
een slecht geventileerde ruimte of
in vochtige toestand wordt afge-
dekt met een dekzeil, zal water en
vocht kunnen binnendringen en
roestvorming veroorzaken.● Voorkom corrosie door de machi-
ne niet te stallen in een vochtige
kelder, een stal (i.v.m. de aanwe-
zigheid van ammoniakdamp) en in
een opslagruimte voor sterke che-
micaliën.
Lange termijn
Alvorens uw scooter gedurende meerdere
maanden aaneen te stallen:
1. Volg alle instructies op in de para-
graaf “Verzorging” in dit hoofdstuk.
2. Vul de brandstoftank en voeg een
stabilisatoradditief (indien verkrijg-
53B-F819D-D0_CS.indd 7-353B-F819D-D0_CS.indd 7-3
2011/11/01 12:52:592011/11/01 12:52:59
