YAMAHA XENTER 125 2012 Betriebsanleitungen (in German)

53B-F8199-G0HW125
BEDIENUNGSANLEITUNG
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
durch, bevor Sie das Fahrzeug in Betrieb nehmen.
53B-F8199-G0_CS.indd 153B-F8199-G0_CS.indd 1
2011/11/01 13:17:422011/11/01 13:17:42

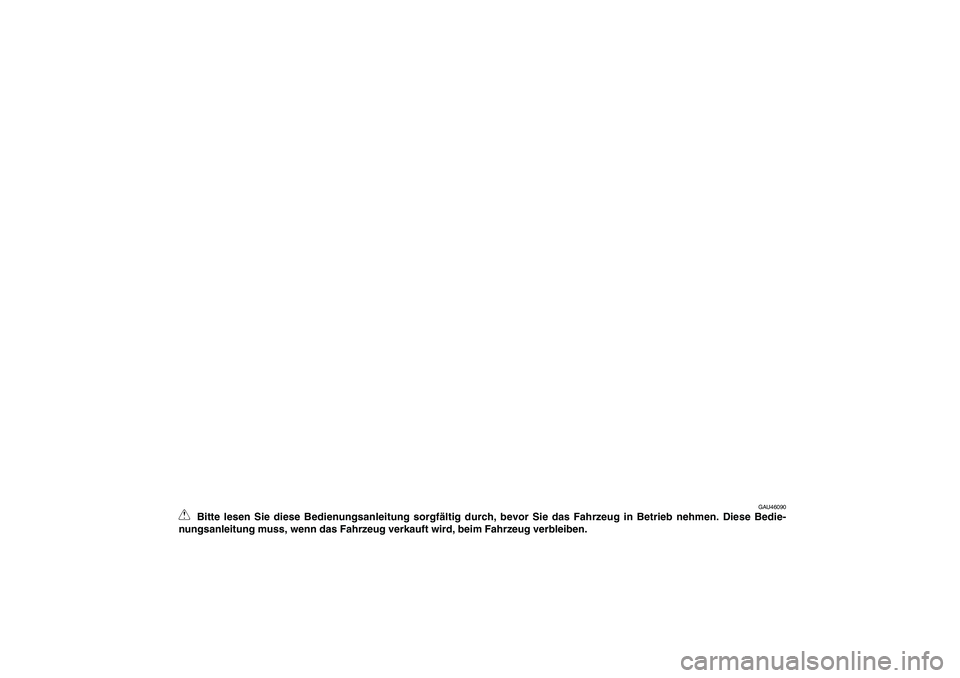

GAU46090
Q
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Fahrzeug in Betrieb nehmen. Diese Bedie-
nungsanleitung muss, wenn das Fahrzeug verkauft wird, beim Fahrzeug verbleiben.
53B-F8199-G0_CS.indd 253B-F8199-G0_CS.indd 2
2011/11/01 13:05:352011/11/01 13:05:35
Process BlackProcess Black

GAU10050

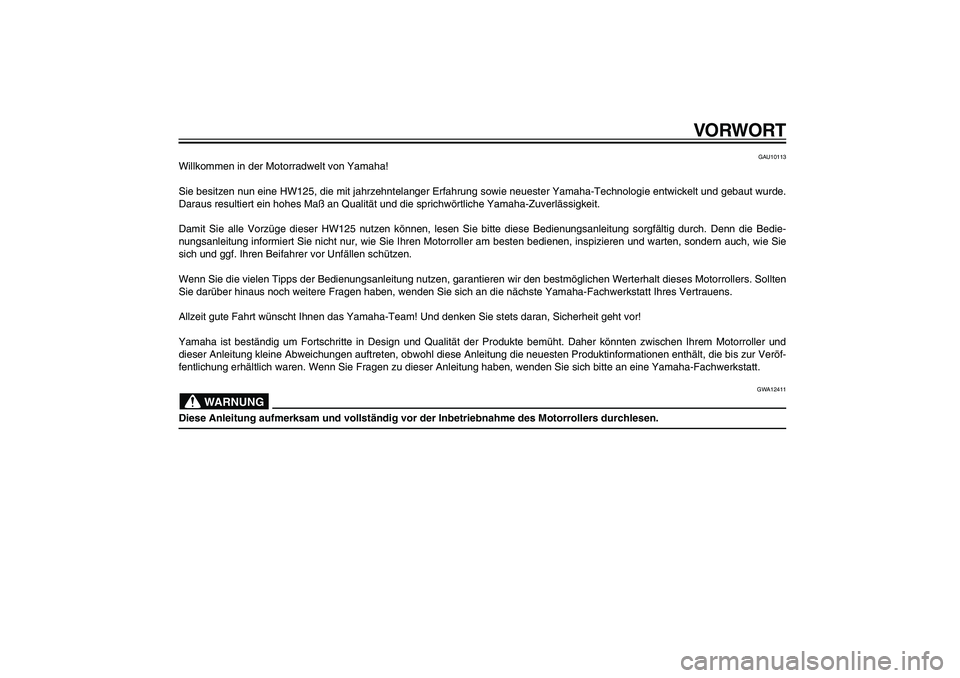

VORWORT
GAU10113
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine HW125, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und gebaut wurde.
Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser HW125 nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Denn die Bedie-
nungsanleitung informiert Sie nicht nur, wie Sie Ihren Motorroller am besten bedienen, inspizieren und warten, sondern auch, wie Sie
sich und ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tipps der Bedienungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses Motorrollers. Sollten
Sie darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!
Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem Motorroller und
dieser Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bis zur Veröf-
fentlichung erhältlich waren. Wenn Sie Fragen zu dieser Anleitung haben, wenden Sie sich bitte an eine Yamaha-Fachwerkstatt.
GWA12411
WARNUNG
Diese Anleitung aufmerksam und vollständig vor der Inbetriebnahme des Motorrollers durchlesen.
53B-F8199-G0_CS.indd 353B-F8199-G0_CS.indd 3
2011/11/01 13:05:352011/11/01 13:05:35
Process BlackProcess Black

GAU10122

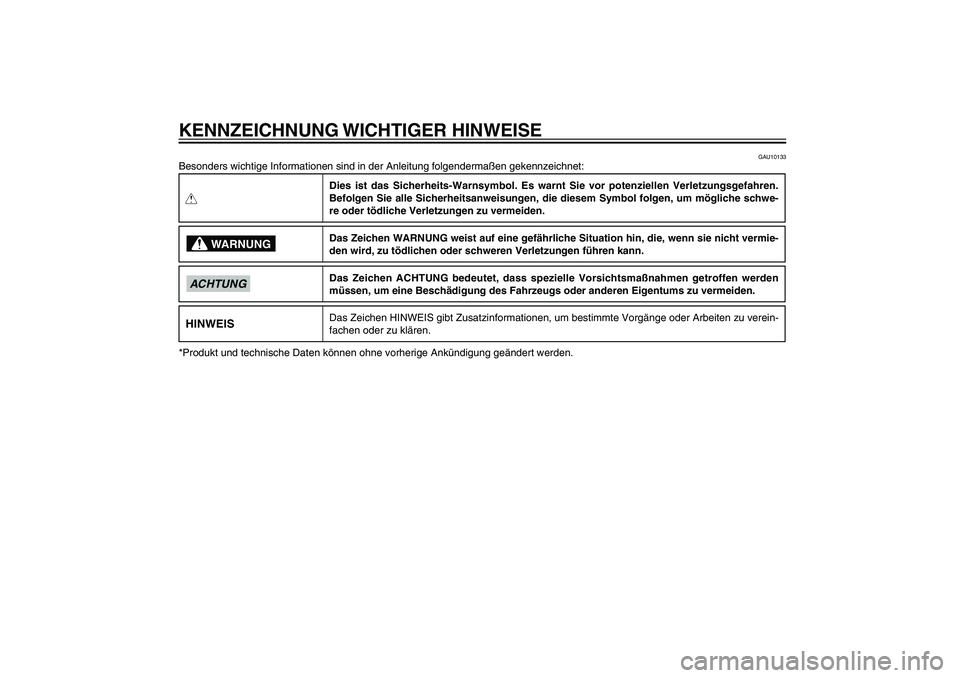

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10133
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:QDies ist das Sicherheits-Warnsymbol. Es warnt Sie vor potenziellen Verletzungsgefahren.
Befolgen Sie alle Sicherheitsanweisungen, die diesem Symbol folgen, um mögliche schwe-
re oder tödliche Verletzungen zu vermeiden.
WARNUNG
Das Zeichen WARNUNG weist auf eine gefährliche Situation hin, die, wenn sie nicht vermie-
den wird, zu tödlichen oder schweren Verletzungen führen kann.
ACHTUNG
Das Zeichen ACHTUNG bedeutet, dass spezielle Vorsichtsmaßnahmen getroffen werden
müssen, um eine Beschädigung des Fahrzeugs oder anderen Eigentums zu vermeiden.
HINWEIS
Das Zeichen HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu verein-
fachen oder zu klären.
*Produkt und technische Daten können ohne vorherige Ankündigung geändert werden.
53B-F8199-G0_CS.indd 453B-F8199-G0_CS.indd 4
2011/11/01 13:05:352011/11/01 13:05:35
Process BlackProcess Black

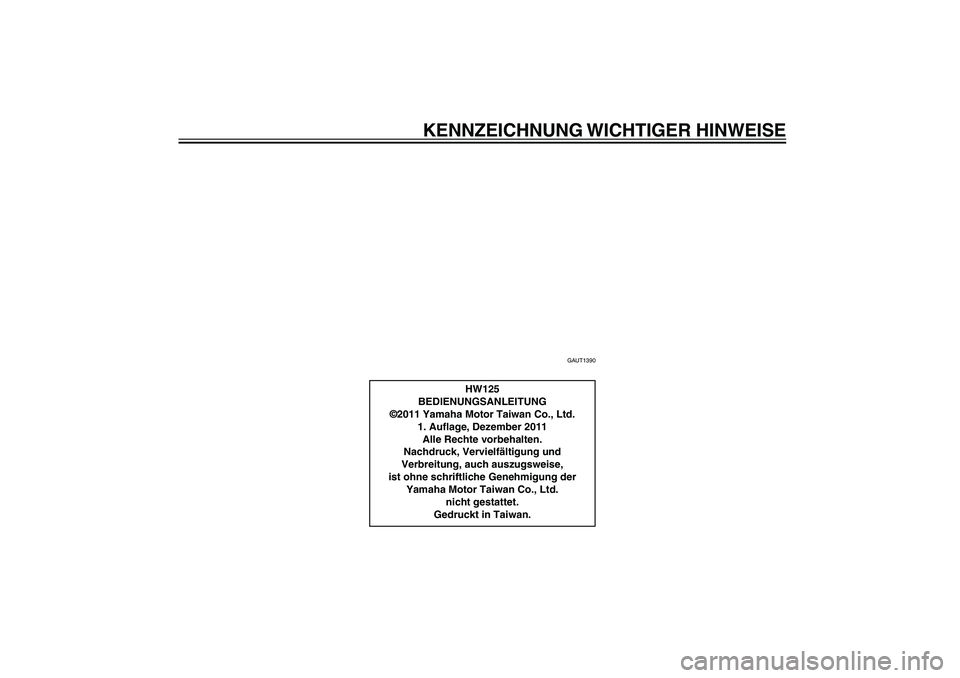

GAU10122
KENNZEICHNUNG WICHTIGER HINWEISE
GAUT1390
HW125
BEDIENUNGSANLEITUNG
©2011 Yamaha Motor Taiwan Co., Ltd.
1. Au age, Dezember 2011
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und
Verbreitung, auch auszugsweise,
ist ohne schriftliche Genehmigung der
Yamaha Motor Taiwan Co., Ltd.
nicht gestattet.
Gedruckt in Taiwan.
53B-F8199-G0_CS.indd 553B-F8199-G0_CS.indd 5
2011/11/01 13:05:352011/11/01 13:05:35
Process BlackProcess Black

GAU10210

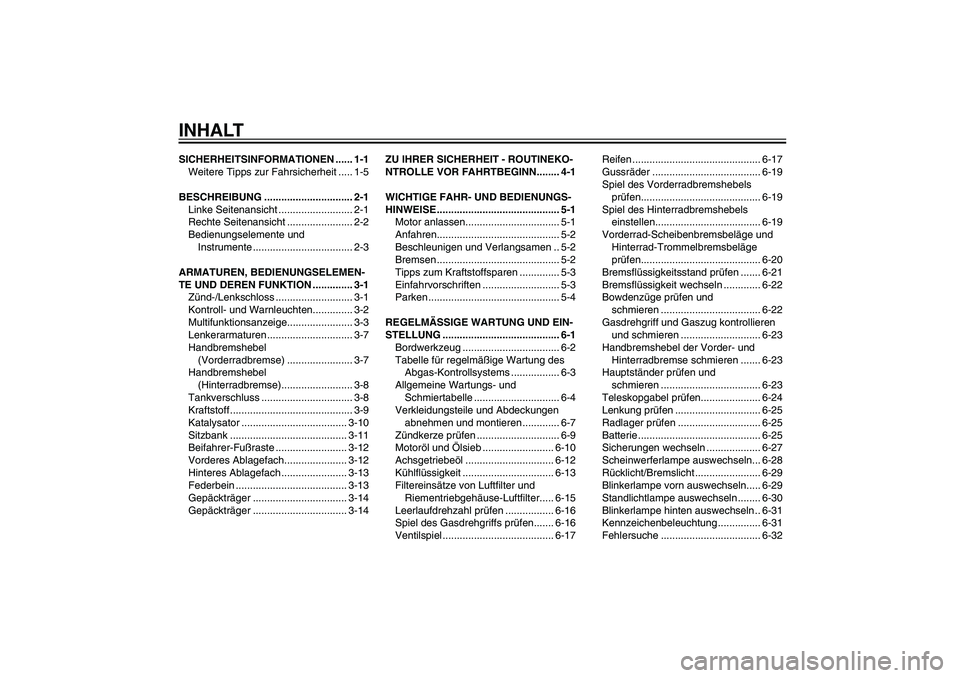

INHALTSICHERHEITSINFORMATIONEN ...... 1-1
Weitere Tipps zur Fahrsicherheit ..... 1-5
BESCHREIBUNG ............................... 2-1
Linke Seitenansicht .......................... 2-1
Rechte Seitenansicht ....................... 2-2
Bedienungselemente und
Instrumente ................................... 2-3
ARMATUREN, BEDIENUNGSELEMEN-
TE UND DEREN FUNKTION .............. 3-1
Zünd-/Lenkschloss ........................... 3-1
Kontroll- und Warnleuchten .............. 3-2
Multifunktionsanzeige ....................... 3-3
Lenkerarmaturen .............................. 3-7
Handbremshebel
(Vorderradbremse) ....................... 3-7
Handbremshebel
(Hinterradbremse) ......................... 3-8
Tankverschluss ................................ 3-8
Kraftstoff ........................................... 3-9
Katalysator ..................................... 3-10
Sitzbank ......................................... 3-11
Beifahrer-Fußraste ......................... 3-12
Vorderes Ablagefach ...................... 3-12
Hinteres Ablagefach ....................... 3-13
Federbein ....................................... 3-13
Gepäckträger ................................. 3-14
Gepäckträger ................................. 3-14ZU IHRER SICHERHEIT - ROUTINEKO-
NTROLLE VOR FAHRTBEGINN ........ 4-1
WICHTIGE FAHR- UND BEDIENUNGS-
HINWEISE ........................................... 5-1
Motor anlassen ................................. 5-1
Anfahren ........................................... 5-2
Beschleunigen und Verlangsamen .. 5-2
Bremsen ........................................... 5-2
Tipps zum Kraftstoffsparen .............. 5-3
Einfahrvorschriften ........................... 5-3
Parken .............................................. 5-4
REGELMÄSSIGE WARTUNG UND EIN-
STELLUNG ......................................... 6-1
Bordwerkzeug .................................. 6-2
Tabelle für regelmäßige Wartung des
Abgas-Kontrollsystems ................. 6-3
Allgemeine Wartungs- und
Schmiertabelle .............................. 6-4
Verkleidungsteile und Abdeckungen
abnehmen und montieren ............. 6-7
Zündkerze prüfen ............................. 6-9
Motoröl und Ölsieb ......................... 6-10
Achsgetriebeöl ............................... 6-12
Kühl üssigkeit ................................ 6-13
Filtereinsätze von Luft lter und
Riementriebgehäuse-Luft lter ..... 6-15
Leerlaufdrehzahl prüfen ................. 6-16
Spiel des Gasdrehgriffs prüfen ....... 6-16
Ventilspiel ....................................... 6-17Reifen ............................................. 6-17
Gussräder ...................................... 6-19
Spiel des Vorderradbremshebels
prüfen .......................................... 6-19
Spiel des Hinterradbremshebels
einstellen ..................................... 6-19
Vorderrad-Scheibenbremsbeläge und
Hinterrad-Trommelbremsbeläge
prüfen .......................................... 6-20
Brems üssigkeitsstand prüfen ....... 6-21
Brems üssigkeit wechseln ............. 6-22
Bowdenzüge prüfen und
schmieren ................................... 6-22
Gasdrehgriff und Gaszug kontrollieren
und schmieren ............................ 6-23
Handbremshebel der Vorder- und
Hinterradbremse schmieren ....... 6-23
Hauptständer prüfen und
schmieren ................................... 6-23
Teleskopgabel prüfen ..................... 6-24
Lenkung prüfen .............................. 6-25
Radlager prüfen ............................. 6-25
Batterie ........................................... 6-25
Sicherungen wechseln ................... 6-27
Scheinwerferlampe auswechseln ... 6-28
Rücklicht/Bremslicht ....................... 6-29
Blinkerlampe vorn auswechseln ..... 6-29
Standlichtlampe auswechseln ........ 6-30
Blinkerlampe hinten auswechseln .. 6-31
Kennzeichenbeleuchtung ............... 6-31
Fehlersuche ................................... 6-32
53B-F8199-G0_CS.indd 653B-F8199-G0_CS.indd 6
2011/11/01 13:05:352011/11/01 13:05:35
Process BlackProcess Black

GAU10210

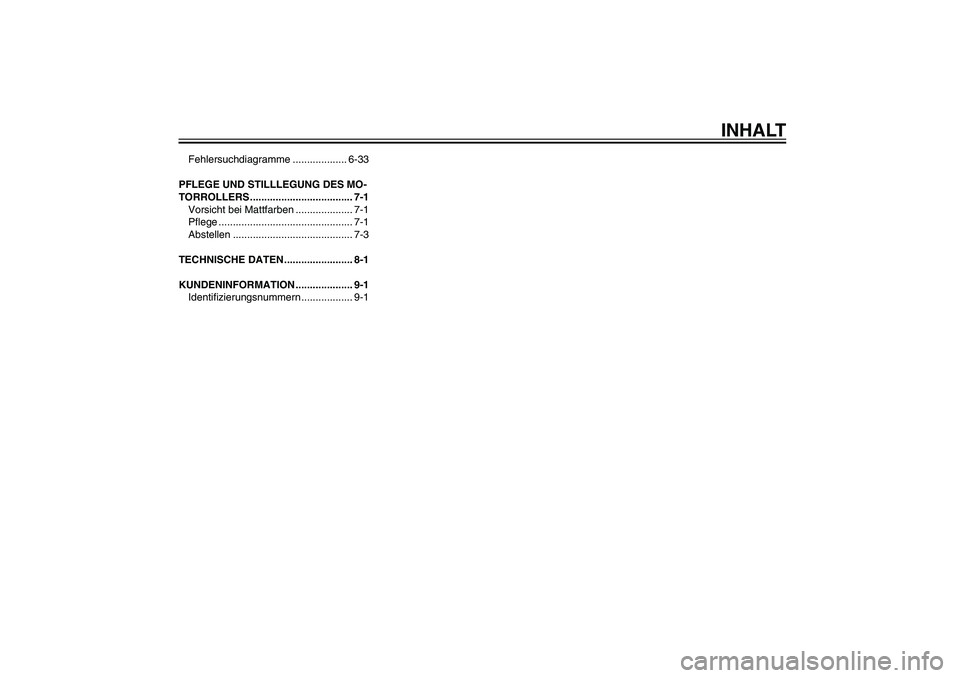

INHALT
Fehlersuchdiagramme ................... 6-33
PFLEGE UND STILLLEGUNG DES MO-
TORROLLERS .................................... 7-1
Vorsicht bei Mattfarben .................... 7-1
P ege ............................................... 7-1
Abstellen .......................................... 7-3
TECHNISCHE DATEN ........................ 8-1
KUNDENINFORMATION .................... 9-1
Identi zierungsnummern .................. 9-1
53B-F8199-G0_CS.indd 753B-F8199-G0_CS.indd 7
2011/11/01 13:05:352011/11/01 13:05:35
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
1-1
GAU10221
Q

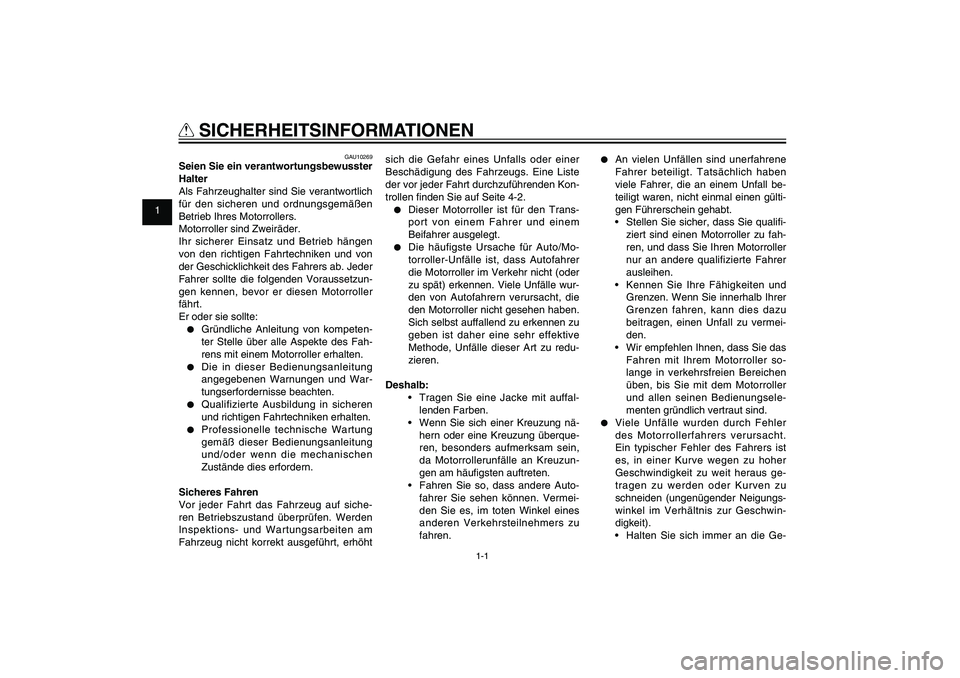

SICHERHEITSINFORMATIONEN
GAU10269
Seien Sie ein verantwortungsbewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrollers.
Motorroller sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen
von den richtigen Fahrtechniken und von
der Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er diesen Motorroller
fährt.
Er oder sie sollte:● Gründliche Anleitung von kompeten-
ter Stelle über alle Aspekte des Fah-
rens mit einem Motorroller erhalten.● Die in dieser Bedienungsanleitung
angegebenen Warnungen und War-
tungserfordernisse beachten.● Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.● Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen
Zustände dies erfordern.
Sicheres Fahren
Vor jeder Fahrt das Fahrzeug auf siche-
ren Betriebszustand überprüfen. Werden
Inspektions- und Wartungsarbeiten am
Fahrzeug nicht korrekt ausgeführt, erhöht sich die Gefahr eines Unfalls oder einer
Beschädigung des Fahrzeugs. Eine Liste
der vor jeder Fahrt durchzuführenden Kon-
trollen nden Sie auf Seite 4-2.
● Dieser Motorroller ist für den Trans-
port von einem Fahrer und einem
Beifahrer ausgelegt.● Die häufigste Ursache für Auto/Mo-
torroller-Unfälle ist, dass Autofahrer
die Motorroller im Verkehr nicht (oder
zu spät) erkennen. Viele Unfälle wur-
den von Autofahrern verursacht, die
den Motorroller nicht gesehen haben.
Sich selbst auffallend zu erkennen zu
geben ist daher eine sehr effektive
Methode, Unfälle dieser Art zu redu-
zieren.
Deshalb:
Tragen Sie eine Jacke mit auffal-
lenden Farben.
Wenn Sie sich einer Kreuzung nä-
hern oder eine Kreuzung überque-
ren, besonders aufmerksam sein,
da Motorrollerunfälle an Kreuzun-
gen am häu gsten auftreten.
Fahren Sie so, dass andere Auto-
fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.
● An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall be-
teiligt waren, nicht einmal einen gülti-
gen Führerschein gehabt.
Stellen Sie sicher, dass Sie quali -
ziert sind einen Motorroller zu fah-
ren, und dass Sie Ihren Motorroller
nur an andere qualifizierte Fahrer
ausleihen.
Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.
Wir empfehlen Ihnen, dass Sie das
Fahren mit Ihrem Motorroller so-
lange in verkehrsfreien Bereichen
üben, bis Sie mit dem Motorroller
und allen seinen Bedienungsele-
menten gründlich vertraut sind.● Viele Unfälle wurden durch Fehler
des Motorrollerfahrers verursacht.
Ein typischer Fehler des Fahrers ist
es, in einer Kurve wegen zu hoher
Geschwindigkeit zu weit heraus ge-
tragen zu werden oder Kurven zu
schneiden (ungenügender Neigungs-
winkel im Verhältnis zur Geschwin-
digkeit).
Halten Sie sich immer an die Ge-
GAU10221
Q
SICHERHEITSINFORMATIONEN
53B-F8199-G0_CS.indd 1-153B-F8199-G0_CS.indd 1-1
2011/11/01 13:05:352011/11/01 13:05:35
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
1-2
GAU10221
Q

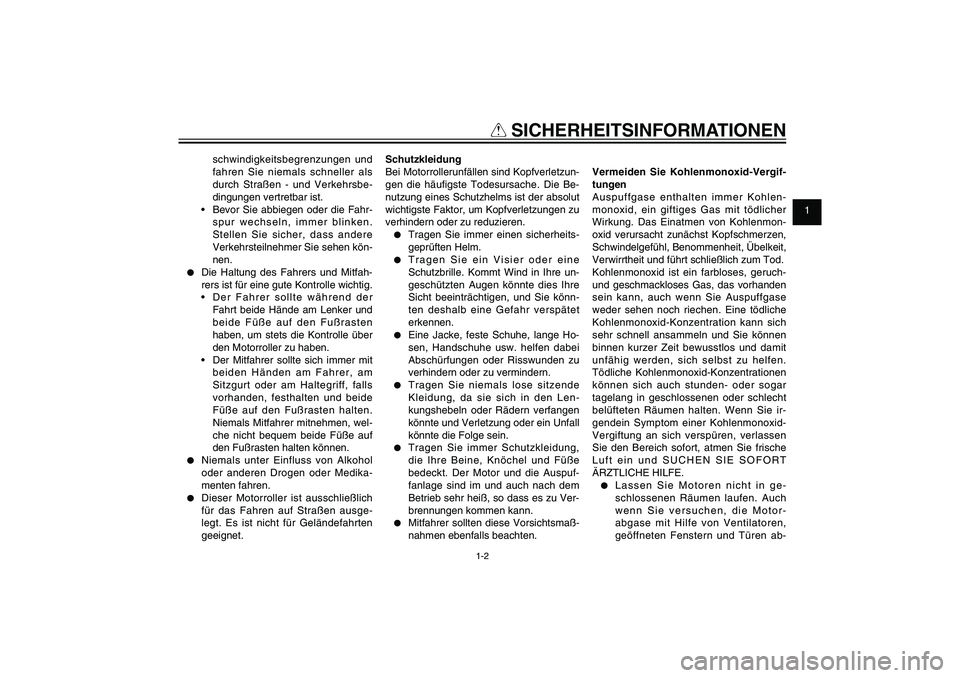

SICHERHEITSINFORMATIONEN
schwindigkeitsbegrenzungen und
fahren Sie niemals schneller als
durch Straßen - und Verkehrsbe-
dingungen vertretbar ist.
Bevor Sie abbiegen oder die Fahr-
spur wechseln, immer blinken.
Stellen Sie sicher, dass andere
Verkehrsteilnehmer Sie sehen kön-
nen.
● Die Haltung des Fahrers und Mitfah-
rers ist für eine gute Kontrolle wichtig.
Der Fahrer sollte während der
Fahrt beide Hände am Lenker und
beide Füße auf den Fußrasten
haben, um stets die Kontrolle über
den Motorroller zu haben.
Der Mitfahrer sollte sich immer mit
beiden Händen am Fahrer, am
Sitzgurt oder am Haltegriff, falls
vorhanden, festhalten und beide
Füße auf den Fußrasten halten.
Niemals Mitfahrer mitnehmen, wel-
che nicht bequem beide Füße auf
den Fußrasten halten können.● Niemals unter Einfluss von Alkohol
oder anderen Drogen oder Medika-
menten fahren.● Dieser Motorroller ist ausschließlich
für das Fahren auf Straßen ausge-
legt. Es ist nicht für Geländefahrten
geeignet.Schutzkleidung
Bei Motorrollerunfällen sind Kopfverletzun-
gen die häu gste Todesursache. Die Be-
nutzung eines Schutzhelms ist der absolut
wichtigste Faktor, um Kopfverletzungen zu
verhindern oder zu reduzieren.
● Tragen Sie immer einen sicherheits-
geprüften Helm.● Tragen Sie ein Visier oder eine
Schutzbrille. Kommt Wind in Ihre un-
geschützten Augen könnte dies Ihre
Sicht beeinträchtigen, und Sie könn-
ten deshalb eine Gefahr verspätet
erkennen.● Eine Jacke, feste Schuhe, lange Ho-
sen, Handschuhe usw. helfen dabei
Abschürfungen oder Risswunden zu
verhindern oder zu vermindern.● Tragen Sie niemals lose sitzende
Kleidung, da sie sich in den Len-
kungshebeln oder Rädern verfangen
könnte und Verletzung oder ein Unfall
könnte die Folge sein.● Tragen Sie immer Schutzkleidung,
die Ihre Beine, Knöchel und Füße
bedeckt. Der Motor und die Auspuf-
fanlage sind im und auch nach dem
Betrieb sehr heiß, so dass es zu Ver-
brennungen kommen kann.● Mitfahrer sollten diese Vorsichtsmaß-
nahmen ebenfalls beachten.Vermeiden Sie Kohlenmonoxid-Vergif-
tungen
Auspuffgase enthalten immer Kohlen-
monoxid, ein giftiges Gas mit tödlicher
Wirkung. Das Einatmen von Kohlenmon-
oxid verursacht zunächst Kopfschmerzen,
Schwindelgefühl, Benommenheit, Übelkeit,
Verwirrtheit und führt schließlich zum Tod.
Kohlenmonoxid ist ein farbloses, geruch-
und geschmackloses Gas, das vorhanden
sein kann, auch wenn Sie Auspuffgase
weder sehen noch riechen. Eine tödliche
Kohlenmonoxid-Konzentration kann sich
sehr schnell ansammeln und Sie können
binnen kurzer Zeit bewusstlos und damit
unfähig werden, sich selbst zu helfen.
Tödliche Kohlenmonoxid-Konzentrationen
können sich auch stunden- oder sogar
tagelang in geschlossenen oder schlecht
belüfteten Räumen halten. Wenn Sie ir-
gendein Symptom einer Kohlenmonoxid-
Vergiftung an sich verspüren, verlassen
Sie den Bereich sofort, atmen Sie frische
Luft ein und SUCHEN SIE SOFORT
ÄRZTLICHE HILFE.
● Lassen Sie Motoren nicht in ge-
schlossenen Räumen laufen. Auch
wenn Sie versuchen, die Motor-
abgase mit Hilfe von Ventilatoren,
geöffneten Fenstern und Türen ab-
53B-F8199-G0_CS.indd 1-253B-F8199-G0_CS.indd 1-2
2011/11/01 13:05:352011/11/01 13:05:35
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
1-3
GAU10221
Q
SICHERHEITSINFORMATIONENzuführen, kann die Kohlenmonoxid-
Konzentration trotzdem sehr schnell
einen gefährlichen Pegel erreichen.
● Lassen Sie den Motor nicht in
schlecht belüfteten oder teilweise
geschlossenen Bereichen wie Schup-
pen, Garagen oder Carports laufen.● Lassen Sie den Motor im Freien nicht
an Stellen laufen, von wo aus die
Abgase durch Öffnungen wie Fenster
oder Türen in ein Gebäude gelangen
können.
Beladung
Hinzufügen von Zubehör oder Gepäck
kann die Stabilität und das Fahrverhalten
Ihres Motorrollers beeinträchtigen, wenn
die Gewichtsverteilung des Motorrollers
verändert wird. Um die Möglichkeit eines
Unfalls zu vermeiden, gehen Sie beim
Hinzufügen von Gepäck oder Zubehör zu
Ihrem Motorroller äußerst vorsichtig vor.
Fahren Sie besonders vorsichtig, wenn Sie
Ihren Motorroller zusätzlich beladen oder
Zubehör hinzugefügt haben. Im Folgenden
einige allgemeine Richtlinien für das Bela-
den Ihres Motorrollers sowie Informationen
über Zubehör:
Das Gesamtgewicht von Fahrer, Mit-
fahrer, Zubehör und Gepäck darf die
Höchstzuladungsgrenze nicht über-schreiten. Das Fahren mit einem über-
ladenen Fahrzeug kann Unfälle verur-
sachen.
Max. Gesamtzuladung
179 kg (395 lb)
Innerhalb dieser Gewichtsbegrenzung ist
beim Beladen folgendes zu beachten:● Das Gewicht von Gepäck und Zu-
behör sollte so niedrig und nahe wie
möglich am Motorroller gehalten wer-
den. Packen Sie die schwersten Teile
so nah wie möglich am Fahrzeug-
schwerpunkt und stellen Sie im Inter-
esse eines optimalen Gleichgewichts
und maximaler Stabilität sicher, dass
die Zuladung so gleichmäßig wie
möglich auf beide Seiten des Motor-
rollers verteilt ist.● Sich verlagernde Gewichte können
ein plötzliches Ungleichgewicht
schaffen. Sicherstellen, dass Zubehör
und Gepäck sicher am Motorroller
befestigt ist, bevor Sie losfahren. Zu-
behör- und Gepäckhalterungen häu-
g kontrollieren.
Die Federung entsprechend Ihrer
Zuladung einstellen (nur für Model-
le mit einstellbarer Federung), und
Reifendruck und -zustand prüfen.
Niemals große oder schwere Gegenstände am Lenker, an der
Teleskopgabel oder an der Vorder-
radabdeckung befestigen. Solche
Gegenstände können instabilen
Umgang oder langsame Lenkerre-
aktion bewirken.
● Dieses Fahrzeug ist nicht für das
Ziehen eins Anhängers oder den
Anbau eines Beiwagens ausgelegt.
Yamaha-Originalzubehör
Die Auswahl von Zubehör für Ihr Fahrzeug
ist eine wichtige Entscheidung. Yamaha-
Originalzubehör, das Sie nur bei Ihrem
Yamaha-Händler erhalten, wurde von
Yamaha für die Verwendung an Ihrem
Fahrzeug ausgelegt, getestet und zugelas-
sen.
Viele Anbieter, die in keiner Beziehung zu
Yamaha stehen, stellen Teile und Zubehör
für Yamaha-Fahrzeuge her oder bieten die
Modi kation von Yamaha-Fahrzeugen an.
Yamaha ist außerstande, die für diesen
Zubehörmarkt hergestellten Produkte zu
testen. Aus diesem Grunde kann Yamaha
die Verwendung von Zubehör, das nicht
von Yamaha verkauft wird oder die Durch-
führung von Modi kationen, die nicht spe-
ziell von Yamaha empfohlen wurden, we-
der gutheißen noch empfehlen, auch dann
nicht, wenn das Produkt oder die Modifi-
53B-F8199-G0_CS.indd 1-353B-F8199-G0_CS.indd 1-3
2011/11/01 13:05:352011/11/01 13:05:35
Process BlackProcess Black
