gas type YAMAHA XENTER 125 2012 Instructieboekje (in Dutch)

1
2
3
4
5
6
7
8
9
4-2
DAU15582

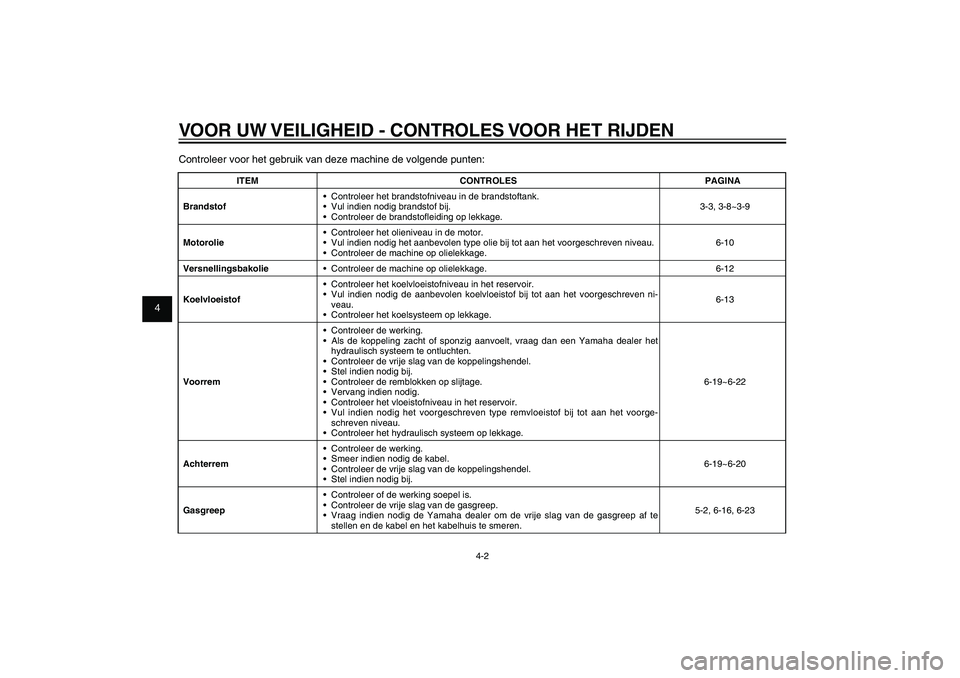

VOOR UW VEILIGHEID - CONTROLES VOOR HET RIJDENControleer voor het gebruik van deze machine de volgende punten:
ITEM CONTROLES PAGINA
Brandstof• Controleer het brandstofniveau in de brandstoftank.
• Vul indien nodig brandstof bij.
• Controleer de brandstofl eiding op lekkage.3-3, 3-8~3-9
Motorolie• Controleer het olieniveau in de motor.
• Vul indien nodig het aanbevolen type olie bij tot aan het voorgeschreven niveau.
• Controleer de machine op olielekkage.6-10
Versnellingsbakolie• Controleer de machine op olielekkage. 6-12
Koelvloeistof• Controleer het koelvloeistofniveau in het reservoir.
• Vul indien nodig de aanbevolen koelvloeistof bij tot aan het voorgeschreven ni-
veau.
• Controleer het koelsysteem op lekkage.6-13
Voorrem• Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.
• Controleer de vrije slag van de koppelingshendel.
• Stel indien nodig bij.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorge-
schreven niveau.
• Controleer het hydraulisch systeem op lekkage.6-19~6-22
Achterrem• Controleer de werking.
• Smeer indien nodig de kabel.
• Controleer de vrije slag van de koppelingshendel.
• Stel indien nodig bij.6-19~6-20
Gasgreep• Controleer of de werking soepel is.
• Controleer de vrije slag van de gasgreep.
• Vraag indien nodig de Yamaha dealer om de vrije slag van de gasgreep af te
stellen en de kabel en het kabelhuis te smeren.5-2, 6-16, 6-23
53B-F819D-D0_CS.indd 4-253B-F819D-D0_CS.indd 4-2
2011/11/01 12:52:572011/11/01 12:52:57
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
8-1
DAU26320
SPECIFICATIES
DAU50916
AfmetingenTotale lengte
1990 mm (78.3 in)
Totale breedte
690 mm (27.2 in)
Totale hoogte
1135 mm (44.7 in)
Zadelhoogte
785 mm (30.9 in)
Wielbasis
1385 mm (54.5 in)
Grondspeling
140 mm (5.51 in)
Kleinste draaicirkel
2100 mm (82.7 in)GewichtRijklaar gewicht
142 kg (313 lb)MotorType motor
Vloeistofgekoeld, 4-takt, SOHC
Cilinderopstelling
1-cilinder
Slagvolume
125
Boring x slag
52.0 x 58.7 mm (2.05 x 2.31 in)
Compressieverhouding
11.00 : 1
Startsysteem
Elektrische startmotor
Smeersysteem
Wet sump
MotorolieAanbevolen merk
YAMALUBE
Type
SAE 10W-40, 10W-50, 15W-40, 20W-40
of 20W-50
–20 –10 0
1020 30 40 50 ˚C 10 30 50 70 90 110 0 130 ˚F
SAE 20W-50SAE 20W-40SAE 15W-40SAE 10W-40SAE 10W-50
Aanbevolen kwaliteit motorolie
Type API service SG of hoger, JASO MA
normHoeveelheid motorolieZonder vervanging van oliefi lterpatroon
1.10 L (1.16 US qt, 0.97 Imp.qt)EindoverbrengingsolieType
SAE 10W-30 type SE motorolie
Hoeveelheid
0.20 L (0.21 US qt, 0.18 Imp.qt)KoelsysteemInhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau)
0.25 L (0.26 US qt, 0.22 Imp.qt)
Inhoud radiator (inclusief alle leidingen)
0.56 L (0.59 US qt, 0.49 Imp.qt)
Lucht lterLuchtfi lterelement
Papieren element met oliecoatingBrandstofAanbevolen brandstof
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank
8.0 L (2.11 US gal, 1.76 Imp.gal)GasklephuisHet teken van identifi catie
52S1 01
Fabrikant
AISANBougie(s)Fabrikant/model
NGK / CPR9EA-9
Elektrodenafstand
0.8-0.9 mm (0.031-0.035 in)KoppelingType koppeling
Droog, automatisch centrifugaalVersnellingsbakPrimaire reductieverhouding
1.000
Secundaire reductieverhouding
10.320 (46 / 13 35 / 12)
Eindoverbrenging
Tandwiel
Type versnellingbak
Automatisch, V-snaarChassisType frame
Underbone
DAU26320
SPECIFICATIES
53B-F819D-D0_CS.indd 8-153B-F819D-D0_CS.indd 8-1
2011/11/01 12:52:592011/11/01 12:52:59
Process BlackProcess Black

1
2
3
4
5
6
7
8
9

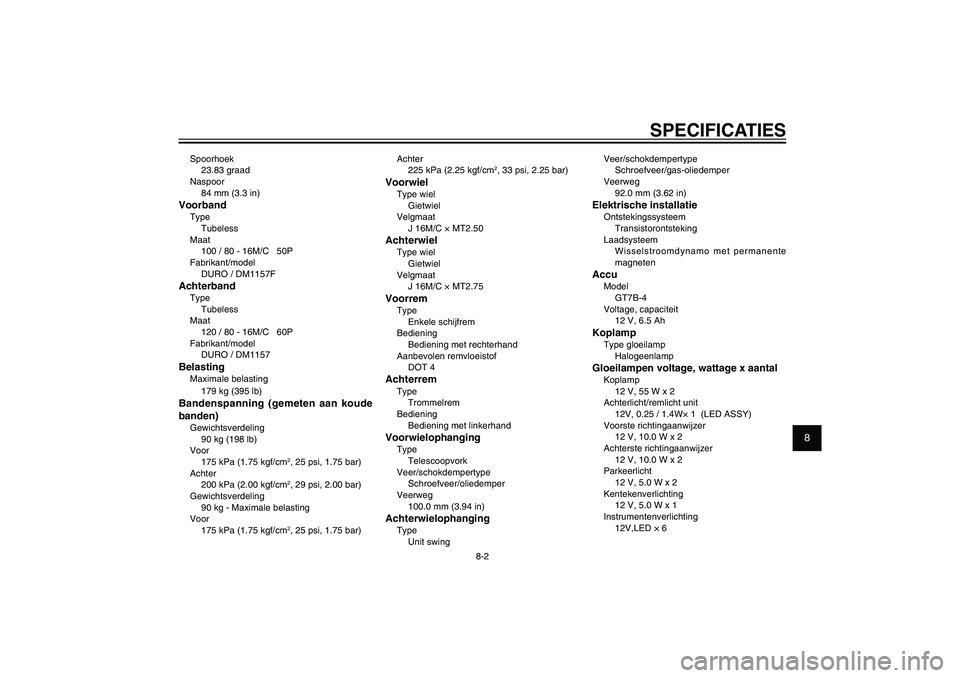

8-2
DAU26320
SPECIFICATIES
Spoorhoek
23.83 graad
Naspoor
84 mm (3.3 in)VoorbandType
Tubeless
Maat
100 / 80 - 16M/C 50P
Fabrikant/model
DURO / DM1157FAchterbandType
Tubeless
Maat
120 / 80 - 16M/C 60P
Fabrikant/model
DURO / DM1157BelastingMaximale belasting
179 kg (395 lb)Bandenspanning (gemeten aan koude
banden)Gewichtsverdeling
90 kg (198 lb)
Voor
175 kPa (1.75 kgf/cm
2, 25 psi, 1.75 bar)
Achter
200 kPa (2.00 kgf/cm2, 29 psi, 2.00 bar)
Gewichtsverdeling
90 kg - Maximale belasting
Voor
175 kPa (1.75 kgf/cm2, 25 psi, 1.75 bar)Achter
225 kPa (2.25 kgf/cm
2, 33 psi, 2.25 bar)
VoorwielType wiel
Gietwiel
Velgmaat
J 16M/C MT2.50AchterwielType wiel
Gietwiel
Velgmaat
J 16M/C MT2.75VoorremType
Enkele schijfrem
Bediening
Bediening met rechterhand
Aanbevolen remvloeistof
DOT 4AchterremType
Trommelrem
Bediening
Bediening met linkerhandVoorwielophangingType
Telescoopvork
Veer/schokdempertype
Schroefveer/oliedemper
Veerweg
100.0 mm (3.94 in)AchterwielophangingType
Unit swingVeer/schokdempertype
Schroefveer/gas-oliedemper
Veerweg
92.0 mm (3.62 in)
Elektrische installatieOntstekingssysteem
Transistorontsteking
Laadsysteem
Wisselstroomdynamo met permanente
magnetenAccuModel
GT7B-4
Voltage, capaciteit
12 V, 6.5 AhKoplampType gloeilamp
HalogeenlampGloeilampen voltage, wattage x aantalKoplamp
12 V, 55 W x 2
Achterlicht/remlicht unit
12V, 0.25 / 1.4W 1 (LED ASSY)
Voorste richtingaanwijzer
12 V, 10.0 W x 2
Achterste richtingaanwijzer
12 V, 10.0 W x 2
Parkeerlicht
12 V, 5.0 W x 2
Kentekenverlichting
12 V, 5.0 W x 1
Instrumentenverlichting
12V,LED 6
