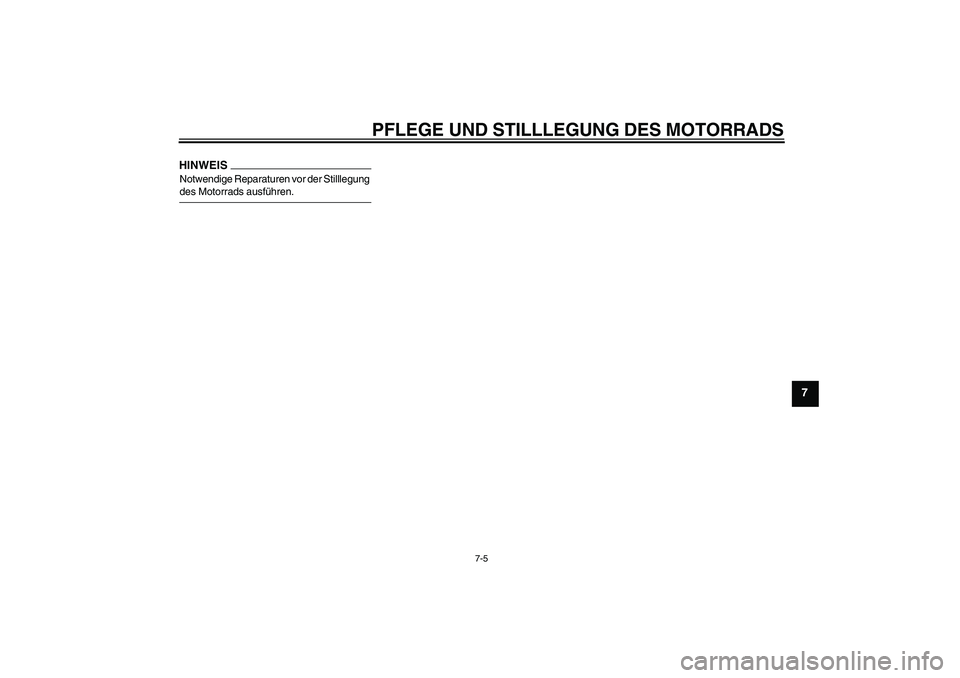

HINWEISNotwendige Reparaturen vor der Stilllegung des Motorrads ausführen.
U20SG0G0.book Page 5 Thursday, September 18, 2008 10:04 AM

TECHNISCHE DATEN
8-1
8

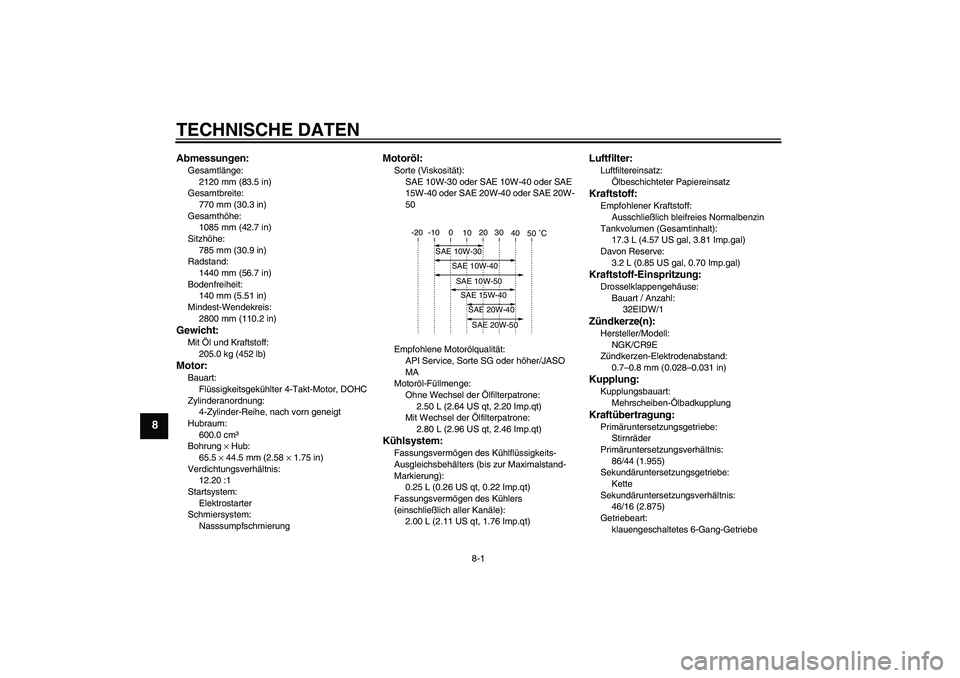

Abmessungen:Gesamtlänge:
2120 mm (83.5 in)
Gesamtbreite:
770 mm (30.3 in)
Gesamthöhe:
1085 mm (42.7 in)
Sitzhöhe:
785 mm (30.9 in)
Radstand:
1440 mm (56.7 in)
Bodenfreiheit:
140 mm (5.51 in)
Mindest-Wendekreis:
2800 mm (110.2 in)Gewicht:Mit Öl und Kraftstoff:
205.0 kg (452 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
4-Zylinder-Reihe, nach vorn geneigt
Hubraum:
600.0 cm³
Bohrung × Hub:
65.5 × 44.5 mm (2.58 × 1.75 in)
Verdichtungsverhältnis:
12.20 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Sorte (Viskosität):
SAE 10W-30 oder SAE 10W-40 oder SAE
15W-40 oder SAE 20W-40 oder SAE 20W-
50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
2.80 L (2.96 US qt, 2.46 Imp.qt)Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
2.00 L (2.11 US qt, 1.76 Imp.qt)
Luftfilter:Luftfiltereinsatz:
Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
17.3 L (4.57 US gal, 3.81 Imp.gal)
Davon Reserve:
3.2 L (0.85 US gal, 0.70 Imp.gal)Kraftstoff-Einspritzung:Drosselklappengehäuse:
Bauart / Anzahl:
32EIDW/1Zündkerze(n):Hersteller/Modell:
NGK/CR9E
Zündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
86/44 (1.955)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
46/16 (2.875)
Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U20SG0G0.book Page 1 Thursday, September 18, 2008 10:04 AM

TECHNISCHE DATEN
8-2
8

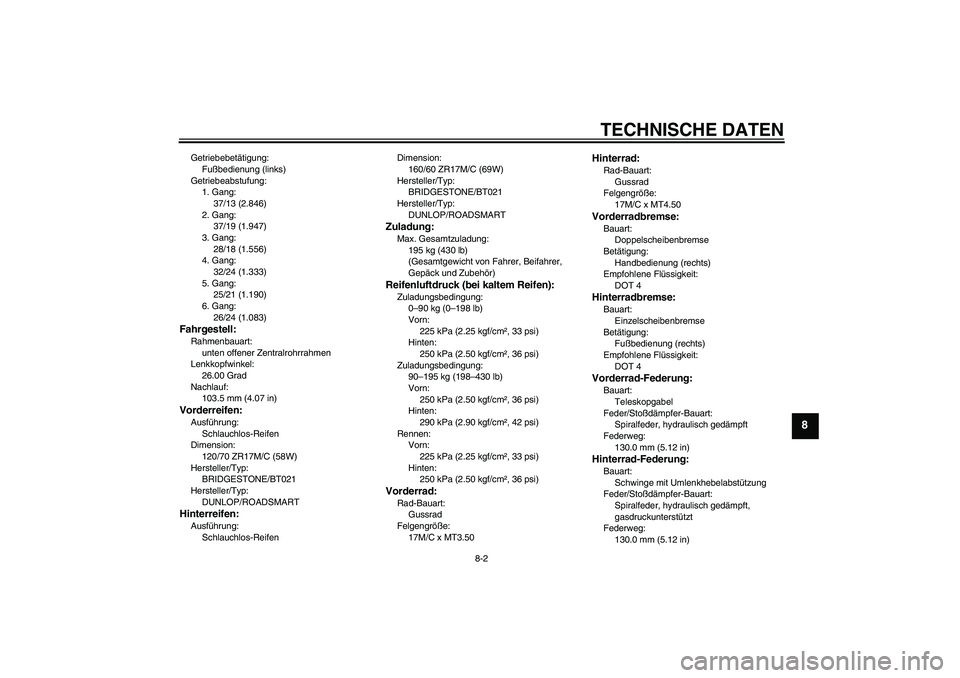

Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
37/13 (2.846)
2. Gang:
37/19 (1.947)
3. Gang:
28/18 (1.556)
4. Gang:
32/24 (1.333)
5. Gang:
25/21 (1.190)
6. Gang:
26/24 (1.083)Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
26.00 Grad
Nachlauf:
103.5 mm (4.07 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ:
BRIDGESTONE/BT021
Hersteller/Typ:
DUNLOP/ROADSMARTHinterreifen:Ausführung:
Schlauchlos-ReifenDimension:
160/60 ZR17M/C (69W)
Hersteller/Typ:
BRIDGESTONE/BT021
Hersteller/Typ:
DUNLOP/ROADSMART
Zuladung:Max. Gesamtzuladung:
195 kg (430 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
225 kPa (2.25 kgf/cm², 33 psi)
Hinten:
250 kPa (2.50 kgf/cm², 36 psi)
Zuladungsbedingung:
90–195 kg (198–430 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Rennen:
Vorn:
225 kPa (2.25 kgf/cm², 33 psi)
Hinten:
250 kPa (2.50 kgf/cm², 36 psi)Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT3.50
Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT4.50Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
130.0 mm (5.12 in)Hinterrad-Federung:Bauart:
Schwinge mit Umlenkhebelabstützung
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
130.0 mm (5.12 in)
U20SG0G0.book Page 2 Thursday, September 18, 2008 10:04 AM

TECHNISCHE DATEN
8-3
8

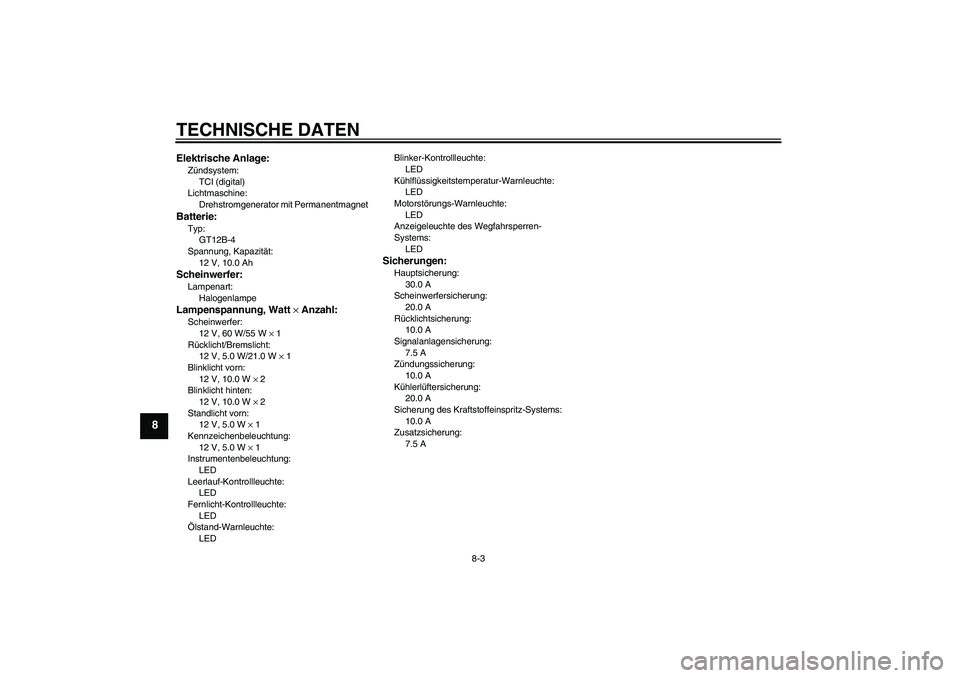

Elektrische Anlage:Zündsystem:
TCI (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
GT12B-4
Spannung, Kapazität:
12 V, 10.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60 W/55 W × 1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 1
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 1
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte:
LEDBlinker-Kontrollleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Sicherungen:Hauptsicherung:
30.0 A
Scheinwerfersicherung:
20.0 A
Rücklichtsicherung:
10.0 A
Signalanlagensicherung:
7.5 A
Zündungssicherung:
10.0 A
Kühlerlüftersicherung:
20.0 A
Sicherung des Kraftstoffeinspritz-Systems:
10.0 A
Zusatzsicherung:
7.5 A
U20SG0G0.book Page 3 Thursday, September 18, 2008 10:04 AM

KUNDENINFORMATION
9-1
9
GAU26351

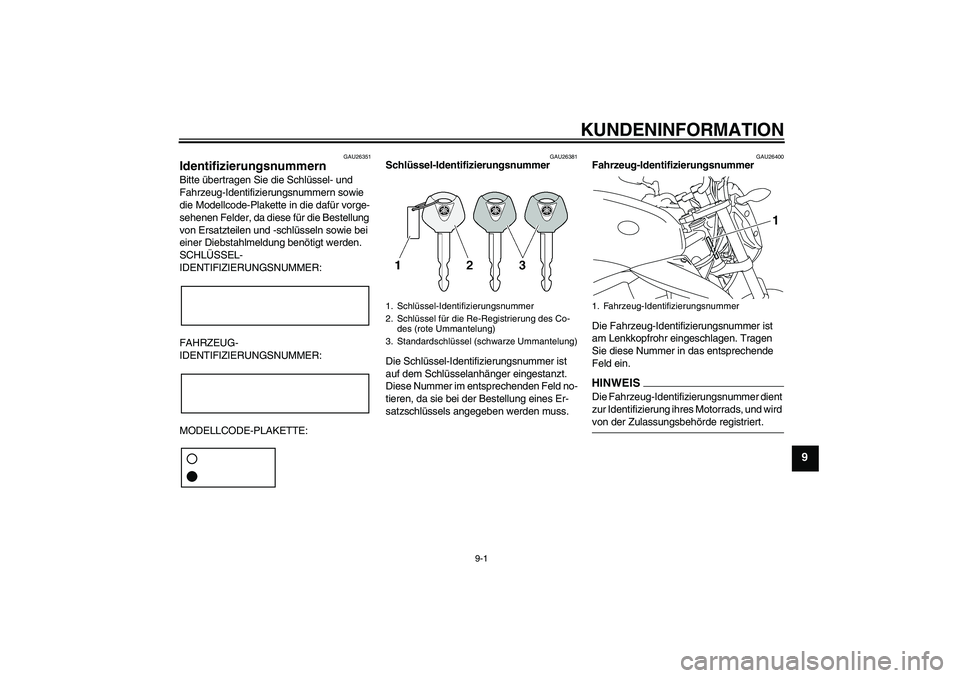

Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrzeug-Identifizierungsnummer
1
U20SG0G0.book Page 1 Thursday, September 18, 2008 10:04 AM

KUNDENINFORMATION
9-2
9
GAU26480

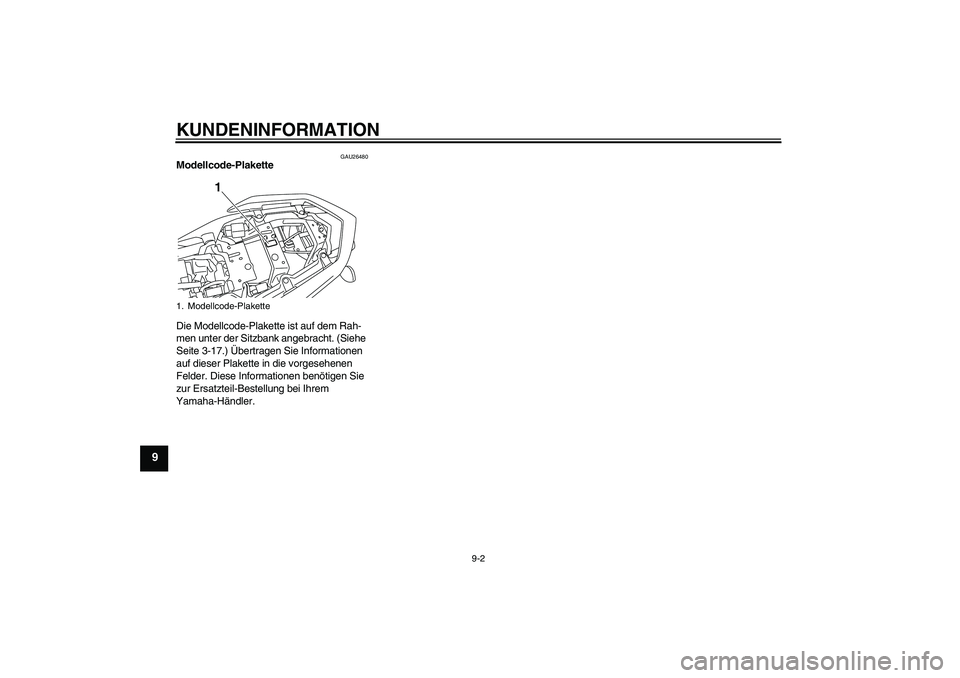

Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-17.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-Plakette
1
U20SG0G0.book Page 2 Thursday, September 18, 2008 10:04 AM

INDEX

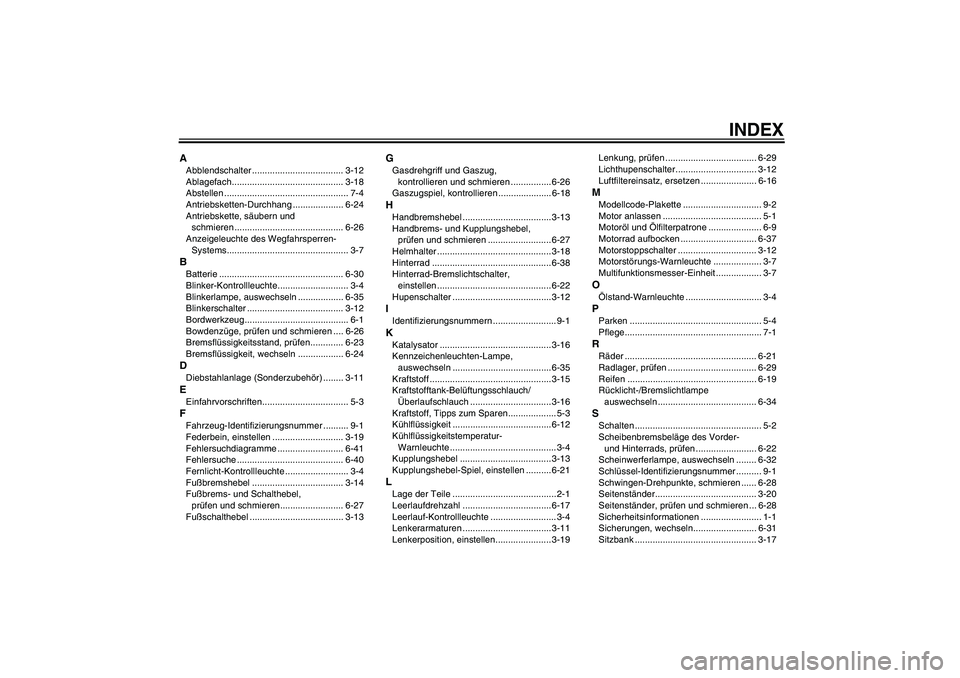

AAbblendschalter .................................... 3-12
Ablagefach............................................ 3-18
Abstellen ................................................. 7-4
Antriebsketten-Durchhang .................... 6-24
Antriebskette, säubern und
schmieren ........................................... 6-26
Anzeigeleuchte des Wegfahrsperren-
Systems................................................ 3-7BBatterie ................................................. 6-30
Blinker-Kontrollleuchte............................ 3-4
Blinkerlampe, auswechseln .................. 6-35
Blinkerschalter ...................................... 3-12
Bordwerkzeug......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-26
Bremsflüssigkeitsstand, prüfen............. 6-23
Bremsflüssigkeit, wechseln .................. 6-24DDiebstahlanlage (Sonderzubehör) ........ 3-11EEinfahrvorschriften.................................. 5-3FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-19
Fehlersuchdiagramme .......................... 6-41
Fehlersuche .......................................... 6-40
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel .................................... 3-14
Fußbrems- und Schalthebel,
prüfen und schmieren......................... 6-27
Fußschalthebel ..................................... 3-13
GGasdrehgriff und Gaszug,
kontrollieren und schmieren ................ 6-26
Gaszugspiel, kontrollieren ..................... 6-18HHandbremshebel ................................... 3-13
Handbrems- und Kupplungshebel,
prüfen und schmieren ......................... 6-27
Helmhalter ............................................. 3-18
Hinterrad ............................................... 6-38
Hinterrad-Bremslichtschalter,
einstellen ............................................. 6-22
Hupenschalter ....................................... 3-12IIdentifizierungsnummern ......................... 9-1KKatalysator ............................................ 3-16
Kennzeichenleuchten-Lampe,
auswechseln .......................................6-35
Kraftstoff ................................................3-15
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ................................ 3-16
Kraftstoff, Tipps zum Sparen................... 5-3
Kühlflüssigkeit .......................................6-12
Kühlflüssigkeitstemperatur-
Warnleuchte .......................................... 3-4
Kupplungshebel .................................... 3-13
Kupplungshebel-Spiel, einstellen .......... 6-21LLage der Teile .........................................2-1
Leerlaufdrehzahl ...................................6-17
Leerlauf-Kontrollleuchte .......................... 3-4
Lenkerarmaturen ...................................3-11
Lenkerposition, einstellen...................... 3-19Lenkung, prüfen .................................... 6-29
Lichthupenschalter................................ 3-12
Luftfiltereinsatz, ersetzen ...................... 6-16
MModellcode-Plakette ............................... 9-2
Motor anlassen ....................................... 5-1
Motoröl und Ölfilterpatrone ..................... 6-9
Motorrad aufbocken .............................. 6-37
Motorstoppschalter ............................... 3-12
Motorstörungs-Warnleuchte ................... 3-7
Multifunktionsmesser-Einheit .................. 3-7OÖlstand-Warnleuchte .............................. 3-4PParken .................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-21
Radlager, prüfen ................................... 6-29
Reifen ................................................... 6-19
Rücklicht-/Bremslichtlampe
auswechseln ....................................... 6-34SSchalten .................................................. 5-2
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ........................ 6-22
Scheinwerferlampe, auswechseln ........ 6-32
Schlüssel-Identifizierungsnummer .......... 9-1
Schwingen-Drehpunkte, schmieren ...... 6-28
Seitenständer........................................ 3-20
Seitenständer, prüfen und schmieren ... 6-28
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-31
Sitzbank ................................................ 3-17
U20SG0G0.book Page 1 Thursday, September 18, 2008 10:04 AM

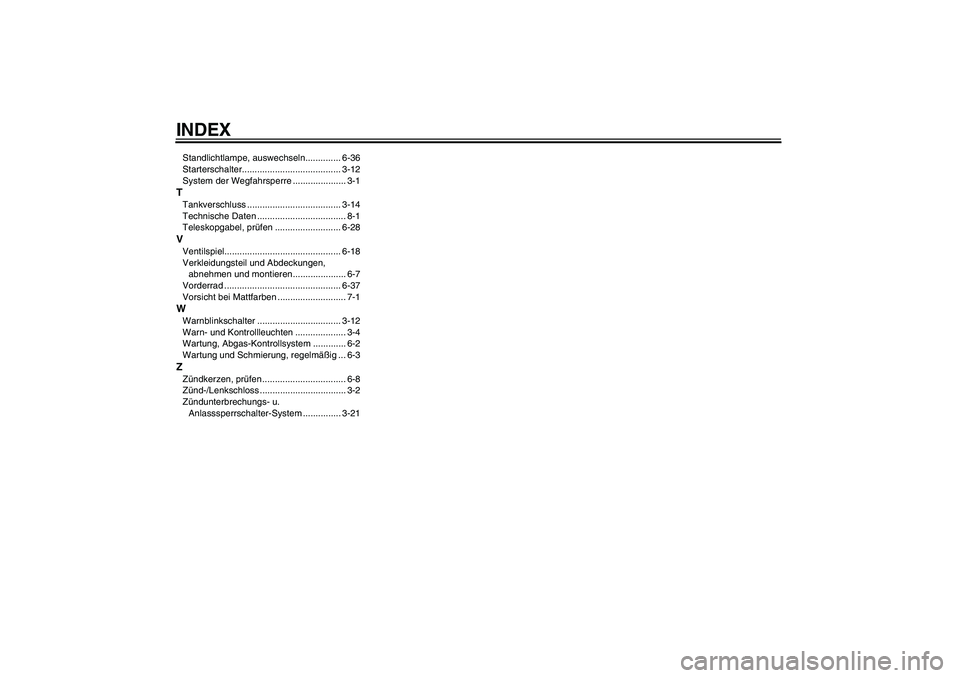

INDEXStandlichtlampe, auswechseln.............. 6-36
Starterschalter....................................... 3-12
System der Wegfahrsperre ..................... 3-1TTankverschluss ..................................... 3-14
Technische Daten ................................... 8-1
Teleskopgabel, prüfen .......................... 6-28VVentilspiel.............................................. 6-18
Verkleidungsteil und Abdeckungen,
abnehmen und montieren..................... 6-7
Vorderrad .............................................. 6-37
Vorsicht bei Mattfarben ........................... 7-1WWarnblinkschalter ................................. 3-12
Warn- und Kontrollleuchten .................... 3-4
Wartung, Abgas-Kontrollsystem ............. 6-2
Wartung und Schmierung, regelmäßig ... 6-3ZZündkerzen, prüfen ................................. 6-8
Zünd-/Lenkschloss .................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System ............... 3-21
U20SG0G0.book Page 2 Thursday, September 18, 2008 10:04 AM

U20SG0G0.book Page 3 Thursday, September 18, 2008 10:04 AM

AUF RECYCLINGPAPIER GEDRUCKT
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2008.09-6.2×2 CR
(G)
DIC183
