Page 61 of 100
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-17
6

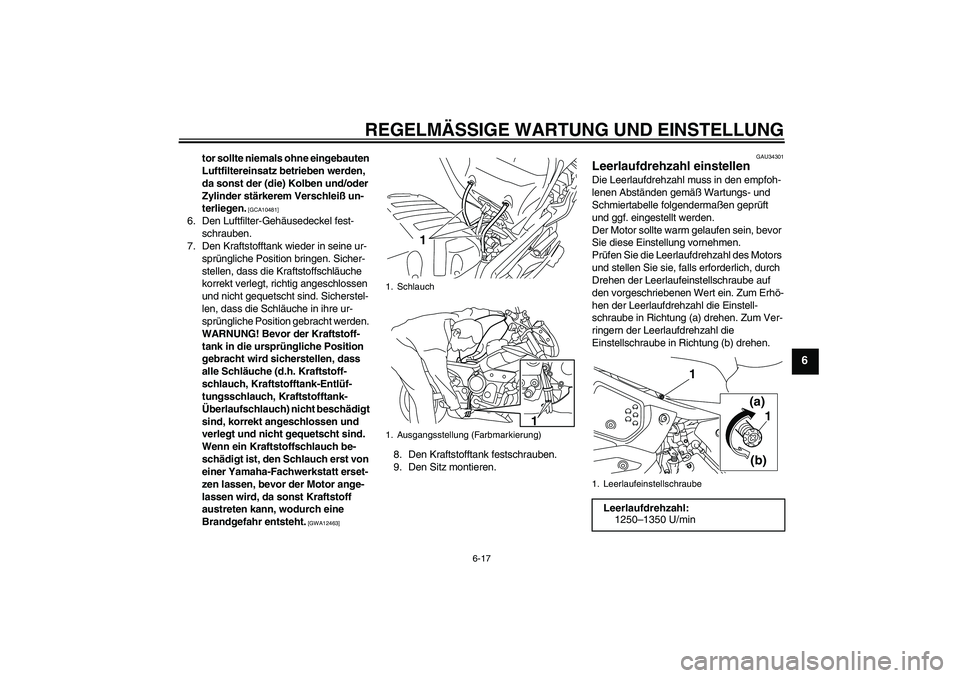

tor sollte niemals ohne eingebauten
Luftfiltereinsatz betrieben werden,
da sonst der (die) Kolben und/oder
Zylinder stärkerem Verschleiß un-
terliegen.
[GCA10481]
6. Den Luftfilter-Gehäusedeckel fest-
schrauben.
7. Den Kraftstofftank wieder in seine ur-
sprüngliche Position bringen. Sicher-
stellen, dass die Kraftstoffschläuche
korrekt verlegt, richtig angeschlossen
und nicht gequetscht sind. Sicherstel-
len, dass die Schläuche in ihre ur-
sprüngliche Position gebracht werden.
WARNUNG! Bevor der Kraftstoff-
tank in die ursprüngliche Position
gebracht wird sicherstellen, dass
alle Schläuche (d.h. Kraftstoff-
schlauch, Kraftstofftank-Entlüf-
tungsschlauch, Kraftstofftank-
Überlaufschlauch) nicht beschädigt
sind, korrekt angeschlossen und
verlegt und nicht gequetscht sind.
Wenn ein Kraftstoffschlauch be-
schädigt ist, den Schlauch erst von
einer Yamaha-Fachwerkstatt erset-
zen lassen, bevor der Motor ange-
lassen wird, da sonst Kraftstoff
austreten kann, wodurch eine
Brandgefahr entsteht.
[GWA12463]
8. Den Kraftstofftank festschrauben.
9. Den Sitz montieren.
GAU34301
Leerlaufdrehzahl einstellen Die Leerlaufdrehzahl muss in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle folgendermaßen geprüft
und ggf. eingestellt werden.
Der Motor sollte warm gelaufen sein, bevor
Sie diese Einstellung vornehmen.
Prüfen Sie die Leerlaufdrehzahl des Motors
und stellen Sie sie, falls erforderlich, durch
Drehen der Leerlaufeinstellschraube auf
den vorgeschriebenen Wert ein. Zum Erhö-
hen der Leerlaufdrehzahl die Einstell-
schraube in Richtung (a) drehen. Zum Ver-
ringern der Leerlaufdrehzahl die
Einstellschraube in Richtung (b) drehen.
1. Schlauch
1. Ausgangsstellung (Farbmarkierung)
1
1
1. Leerlaufeinstellschraube
Leerlaufdrehzahl:
1250–1350 U/min
1
1 (a)
(b)
U20SG0G0.book Page 17 Thursday, September 18, 2008 10:04 AM
Page 62 of 100
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-18
6

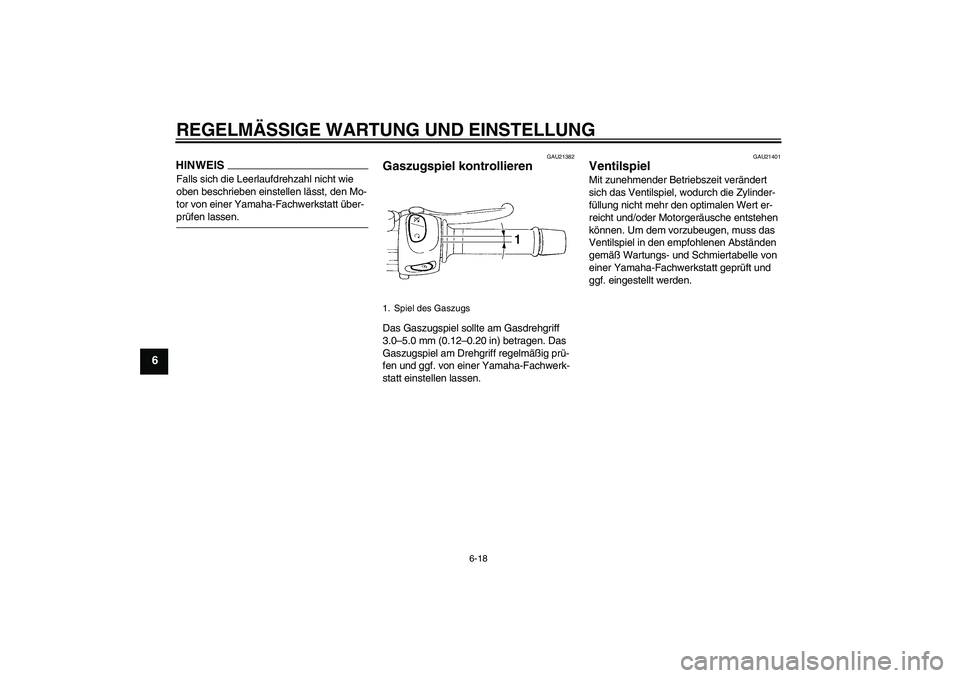

HINWEISFalls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen lässt, den Mo-
tor von einer Yamaha-Fachwerkstatt über-prüfen lassen.
GAU21382
Gaszugspiel kontrollieren Das Gaszugspiel sollte am Gasdrehgriff
3.0–5.0 mm (0.12–0.20 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. von einer Yamaha-Fachwerk-
statt einstellen lassen.
GAU21401
Ventilspiel Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
1. Spiel des Gaszugs
U20SG0G0.book Page 18 Thursday, September 18, 2008 10:04 AM
Page 63 of 100
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-19
6
GAU21772

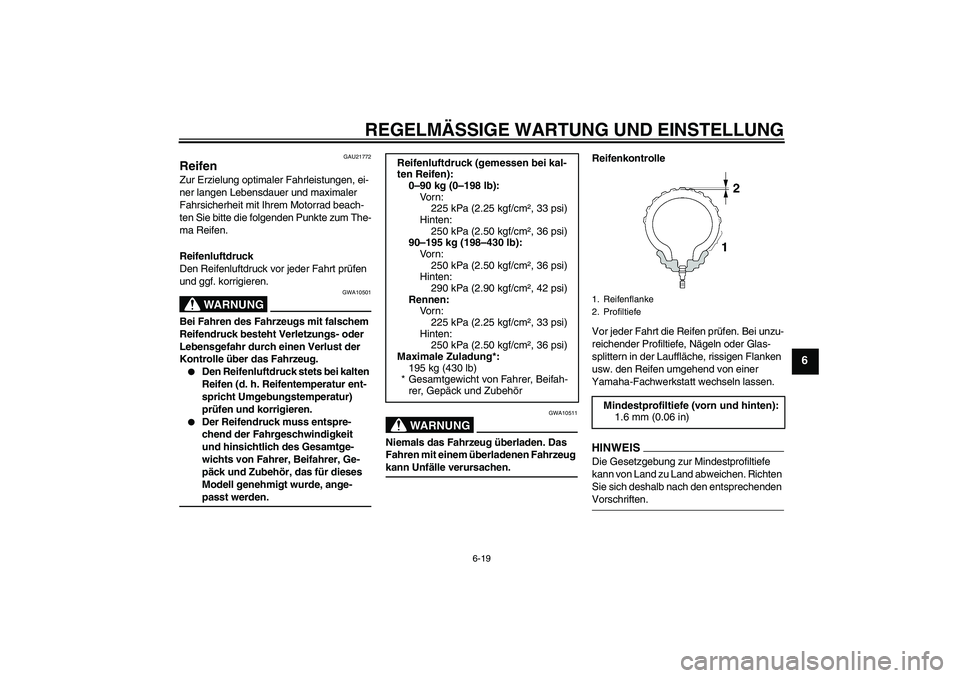

Reifen Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit mit Ihrem Motorrad beach-
ten Sie bitte die folgenden Punkte zum The-
ma Reifen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10501
Bei Fahren des Fahrzeugs mit falschem
Reifendruck besteht Verletzungs- oder
Lebensgefahr durch einen Verlust der
Kontrolle über das Fahrzeug.
Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.
Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-passt werden.
WARNUNG
GWA10511
Niemals das Fahrzeug überladen. Das
Fahren mit einem überladenen Fahrzeug kann Unfälle verursachen.Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden Vorschriften. Reifenluftdruck (gemessen bei kal-
ten Reifen):
0–90 kg (0–198 lb):
Vo r n :
225 kPa (2.25 kgf/cm², 33 psi)
Hinten:
250 kPa (2.50 kgf/cm², 36 psi)
90–195 kg (198–430 lb):
Vo r n :
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Rennen:
Vo r n :
225 kPa (2.25 kgf/cm², 33 psi)
Hinten:
250 kPa (2.50 kgf/cm², 36 psi)
Maximale Zuladung*:
195 kg (430 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör 1. Reifenflanke
2. Profiltiefe
Mindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
U20SG0G0.book Page 19 Thursday, September 18, 2008 10:04 AM
Page 64 of 100
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-20
6
WARNUNG
GWA10470

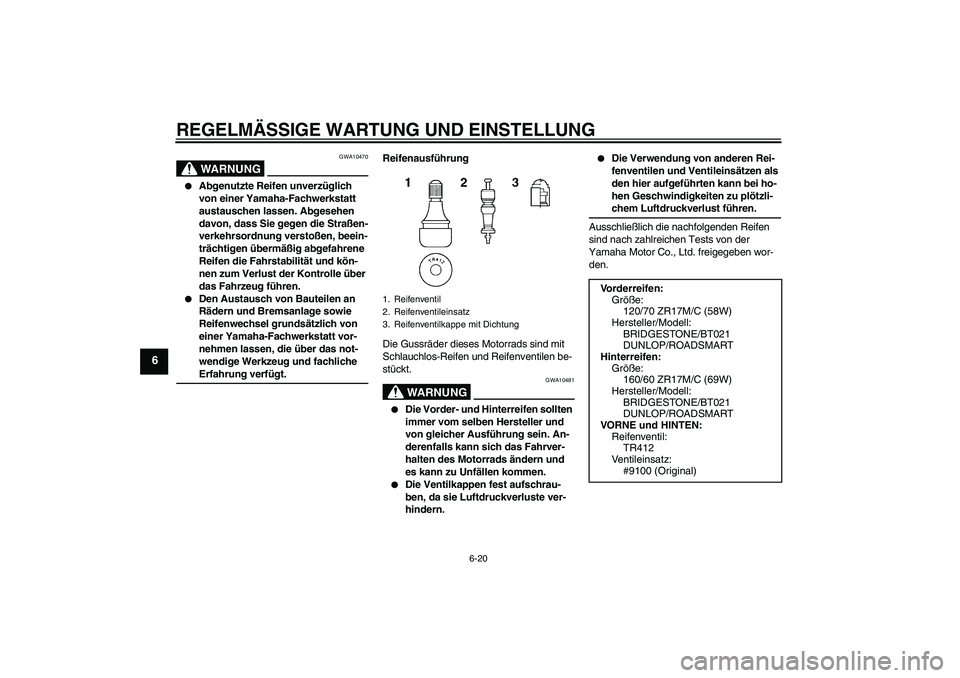

Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Fahrzeug führen.
Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einer Yamaha-Fachwerkstatt vor-
nehmen lassen, die über das not-
wendige Werkzeug und fachliche Erfahrung verfügt.Reifenausführung
Die Gussräder dieses Motorrads sind mit
Schlauchlos-Reifen und Reifenventilen be-
stückt.
WARNUNG
GWA10481
Die Vorder- und Hinterreifen sollten
immer vom selben Hersteller und
von gleicher Ausführung sein. An-
derenfalls kann sich das Fahrver-
halten des Motorrads ändern und
es kann zu Unfällen kommen.
Die Ventilkappen fest aufschrau-
ben, da sie Luftdruckverluste ver-
hindern.
Die Verwendung von anderen Rei-
fenventilen und Ventileinsätzen als
den hier aufgeführten kann bei ho-
hen Geschwindigkeiten zu plötzli-chem Luftdruckverlust führen.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von der
Yamaha Motor Co., Ltd. freigegeben wor-
den.
1. Reifenventil
2. Reifenventileinsatz
3. Reifenventilkappe mit Dichtung
Vorderreifen:
Größe:
120/70 ZR17M/C (58W)
Hersteller/Modell:
BRIDGESTONE/BT021
DUNLOP/ROADSMART
Hinterreifen:
Größe:
160/60 ZR17M/C (69W)
Hersteller/Modell:
BRIDGESTONE/BT021
DUNLOP/ROADSMART
VORNE und HINTEN:
Reifenventil:
TR412
Ventileinsatz:
#9100 (Original)
U20SG0G0.book Page 20 Thursday, September 18, 2008 10:04 AM
Page 65 of 100
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-21
6
WARNUNG
GWA10600

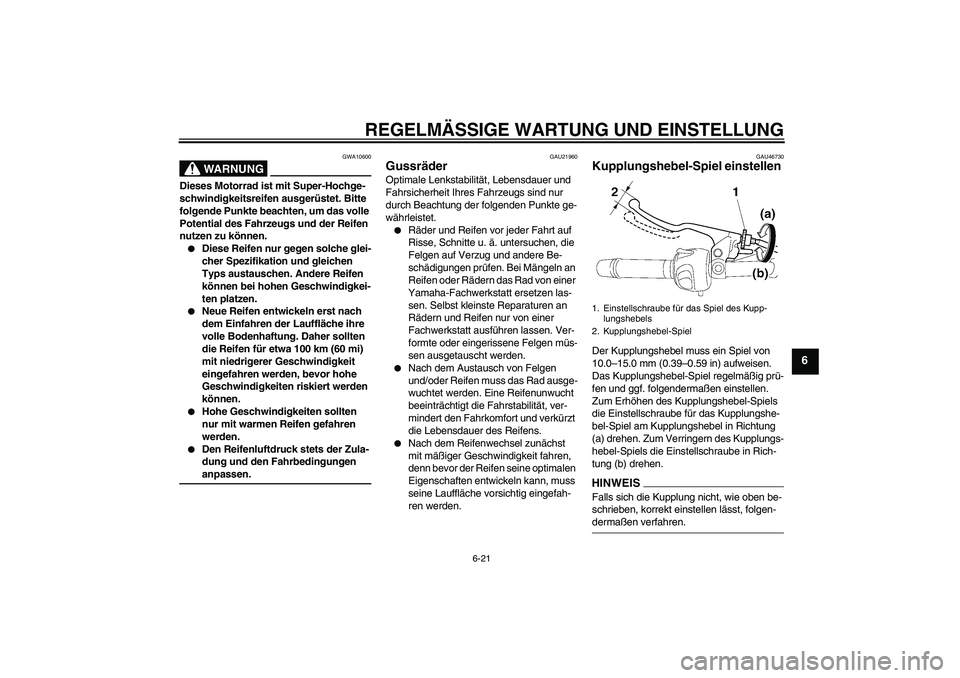

Dieses Motorrad ist mit Super-Hochge-
schwindigkeitsreifen ausgerüstet. Bitte
folgende Punkte beachten, um das volle
Potential des Fahrzeugs und der Reifen
nutzen zu können.
Diese Reifen nur gegen solche glei-
cher Spezifikation und gleichen
Typs austauschen. Andere Reifen
können bei hohen Geschwindigkei-
ten platzen.
Neue Reifen entwickeln erst nach
dem Einfahren der Lauffläche ihre
volle Bodenhaftung. Daher sollten
die Reifen für etwa 100 km (60 mi)
mit niedrigerer Geschwindigkeit
eingefahren werden, bevor hohe
Geschwindigkeiten riskiert werden
können.
Hohe Geschwindigkeiten sollten
nur mit warmen Reifen gefahren
werden.
Den Reifenluftdruck stets der Zula-
dung und den Fahrbedingungen anpassen.
GAU21960
Gussräder Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
Räder und Reifen vor jeder Fahrt auf
Risse, Schnitte u. ä. untersuchen, die
Felgen auf Verzug und andere Be-
schädigungen prüfen. Bei Mängeln an
Reifen oder Rädern das Rad von einer
Yamaha-Fachwerkstatt ersetzen las-
sen. Selbst kleinste Reparaturen an
Rädern und Reifen nur von einer
Fachwerkstatt ausführen lassen. Ver-
formte oder eingerissene Felgen müs-
sen ausgetauscht werden.
Nach dem Austausch von Felgen
und/oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.
Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optimalen
Eigenschaften entwickeln kann, muss
seine Lauffläche vorsichtig eingefah-
ren werden.
GAU46730
Kupplungshebel-Spiel einstellen Der Kupplungshebel muss ein Spiel von
10.0–15.0 mm (0.39–0.59 in) aufweisen.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
Zum Erhöhen des Kupplungshebel-Spiels
die Einstellschraube für das Kupplungshe-
bel-Spiel am Kupplungshebel in Richtung
(a) drehen. Zum Verringern des Kupplungs-
hebel-Spiels die Einstellschraube in Rich-
tung (b) drehen.HINWEISFalls sich die Kupplung nicht, wie oben be-
schrieben, korrekt einstellen lässt, folgen-dermaßen verfahren.1. Einstellschraube für das Spiel des Kupp-
lungshebels
2. Kupplungshebel-Spiel
U20SG0G0.book Page 21 Thursday, October 22, 2009 3:31 PM
Page 66 of 100
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-22
6
1. Die Einstellschraube am Kupplungs-
hebel in Richtung (a) drehen, um den
Kupplungsseilzug zu lockern.
2. Die Kontermutter weiter unten am
Kupplungszug lockern.
3. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellmutter für das Kupp-
lungshebel-Spiel in Richtung (a) dre-
hen. Zum Verringern des Kupplungs-
hebel-Spiels die Einstellmutter in
Richtung (b) drehen.
4. Die Kontermutter festziehen.
GAU22272
Hinterrad-Bremslichtschalter
einstellen Das Bremslicht, das vom Bremspedal betä-
tigt wird, muss kurz bevor die Bremsen grei-
fen aufleuchten. Den Bremslichtschalter ge-
gebenenfalls folgendermaßen einstellen:
Den Bremslichtschalter festhalten und da-
bei die Einstellmutter des Bremslichtschal-
ters drehen. Um den Einschaltpunkt des
Bremslichts vorzuversetzen, die Einstell-
mutter in Richtung (a) drehen. Um den Ein-
schaltpunkt des Bremslichts zurückzuver-
setzen, die Einstellmutter in Richtung (b)
drehen.
GAU22390
Scheibenbremsbeläge des Vor-
der- und Hinterrads prüfen Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle geprüft werden.
GAU22420
Scheibenbremsbeläge vorn
Die Scheibenbremsbeläge vorn weisen
Verschleißanzeiger (Nuten) auf, die ein
Prüfen der Bremsbeläge ohne Ausbau er-
lauben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn eine Nut
fast verschwunden ist, die Scheibenbrems-
beläge als ganzen Satz von einer Yamaha-
Fachwerkstatt austauschen lassen.
1. Kontermutter (Kupplungszug)
2. Einstellmutter für das Kupplungshebel-Spiel
(Kupplungszug)
1
2
(b)
(a)
1. Hinterrad-Bremslichtschalter
2. Einstellmutter des Hinterrad-Bremslicht-
schalters
1
2(a)
(b)
1. Verschleißanzeigerille des Bremsbelags
1 1
U20SG0G0.book Page 22 Thursday, September 18, 2008 10:04 AM
Page 67 of 100
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-23
6
GAU22500

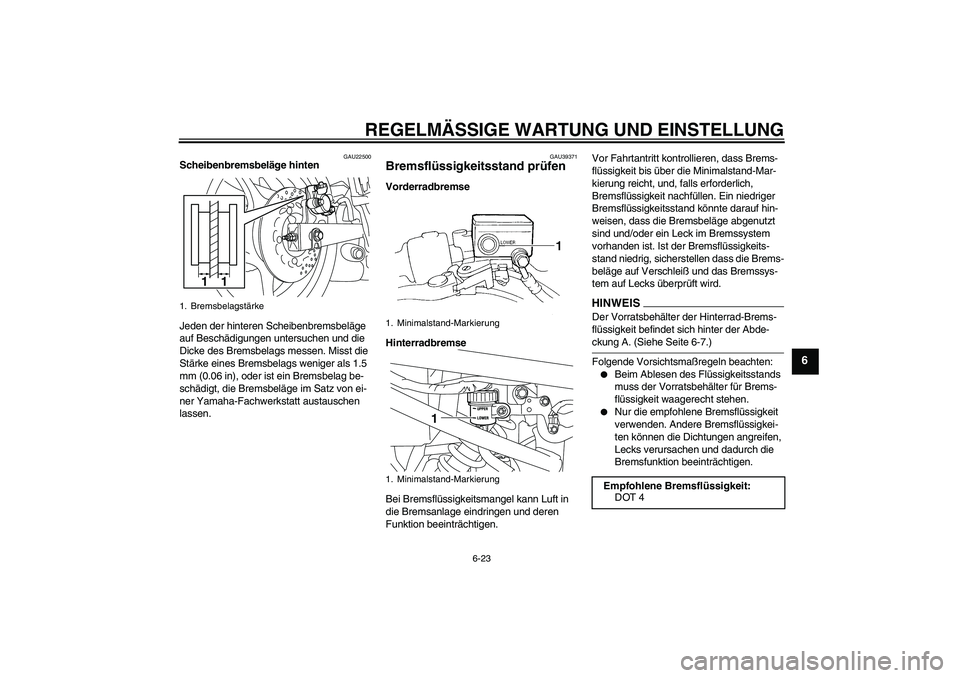

Scheibenbremsbeläge hinten
Jeden der hinteren Scheibenbremsbeläge
auf Beschädigungen untersuchen und die
Dicke des Bremsbelags messen. Misst die
Stärke eines Bremsbelags weniger als 1.5
mm (0.06 in), oder ist ein Bremsbelag be-
schädigt, die Bremsbeläge im Satz von ei-
ner Yamaha-Fachwerkstatt austauschen
lassen.
GAU39371
Bremsflüssigkeitsstand prüfen Vorderradbremse
Hinterradbremse
Bei Bremsflüssigkeitsmangel kann Luft in
die Bremsanlage eindringen und deren
Funktion beeinträchtigen.Vor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht, und, falls erforderlich,
Bremsflüssigkeit nachfüllen. Ein niedriger
Bremsflüssigkeitsstand könnte darauf hin-
weisen, dass die Bremsbeläge abgenutzt
sind und/oder ein Leck im Bremssystem
vorhanden ist. Ist der Bremsflüssigkeits-
stand niedrig, sicherstellen dass die Brems-
beläge auf Verschleiß und das Bremssys-
tem auf Lecks überprüft wird.
HINWEI
S
Der Vorratsbehälter der Hinterrad-Brems-
flüssigkeit befindet sich hinter der Abde-ckung A. (Siehe Seite 6-7.)
Folgende Vorsichtsmaßregeln beachten:
Beim Ablesen des Flüssigkeitsstands
muss der Vorratsbehälter für Brems-
flüssigkeit waagerecht stehen.
Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Lecks verursachen und dadurch die
Bremsfunktion beeinträchtigen.
1. Bremsbelagstärke
1 1
1. Minimalstand-Markierung
1. Minimalstand-Markierung
1
Empfohlene Bremsflüssigkeit:
DOT 4
U20SG0G0.book Page 23 Thursday, September 18, 2008 10:04 AM
Page 68 of 100

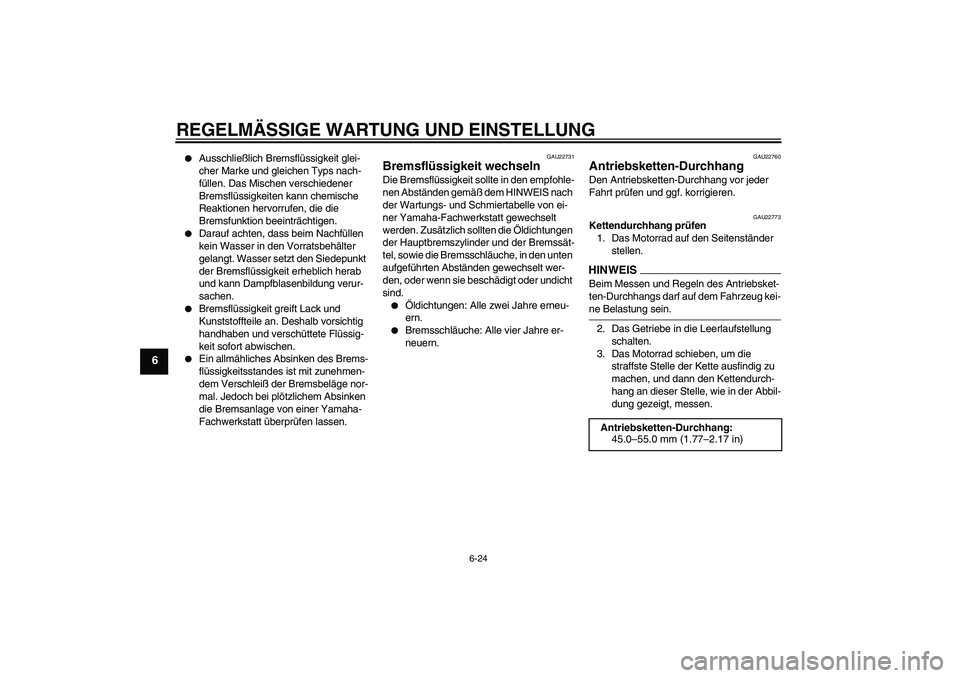

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-24
6
Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.
Darauf achten, dass beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siedepunkt
der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung verur-
sachen.
Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vorsichtig
handhaben und verschüttete Flüssig-
keit sofort abwischen.
Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge nor-
mal. Jedoch bei plötzlichem Absinken
die Bremsanlage von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU22731
Bremsflüssigkeit wechseln Die Bremsflüssigkeit sollte in den empfohle-
nen Abständen gemäß dem HINWEIS nach
der Wartungs- und Schmiertabelle von ei-
ner Yamaha-Fachwerkstatt gewechselt
werden. Zusätzlich sollten die Öldichtungen
der Hauptbremszylinder und der Bremssät-
tel, sowie die Bremsschläuche, in den unten
aufgeführten Abständen gewechselt wer-
den, oder wenn sie beschädigt oder undicht
sind.
Öldichtungen: Alle zwei Jahre erneu-
ern.
Bremsschläuche: Alle vier Jahre er-
neuern.
GAU22760
Antriebsketten-Durchhang Den Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU22773
Kettendurchhang prüfen
1. Das Motorrad auf den Seitenständer
stellen.HINWEISBeim Messen und Regeln des Antriebsket-
ten-Durchhangs darf auf dem Fahrzeug kei-ne Belastung sein.
2. Das Getriebe in die Leerlaufstellung
schalten.
3. Das Motorrad schieben, um die
straffste Stelle der Kette ausfindig zu
machen, und dann den Kettendurch-
hang an dieser Stelle, wie in der Abbil-
dung gezeigt, messen.
Antriebsketten-Durchhang:
45.0–55.0 mm (1.77–2.17 in)
U20SG0G0.book Page 24 Thursday, September 18, 2008 10:04 AM
Page 69 of 100

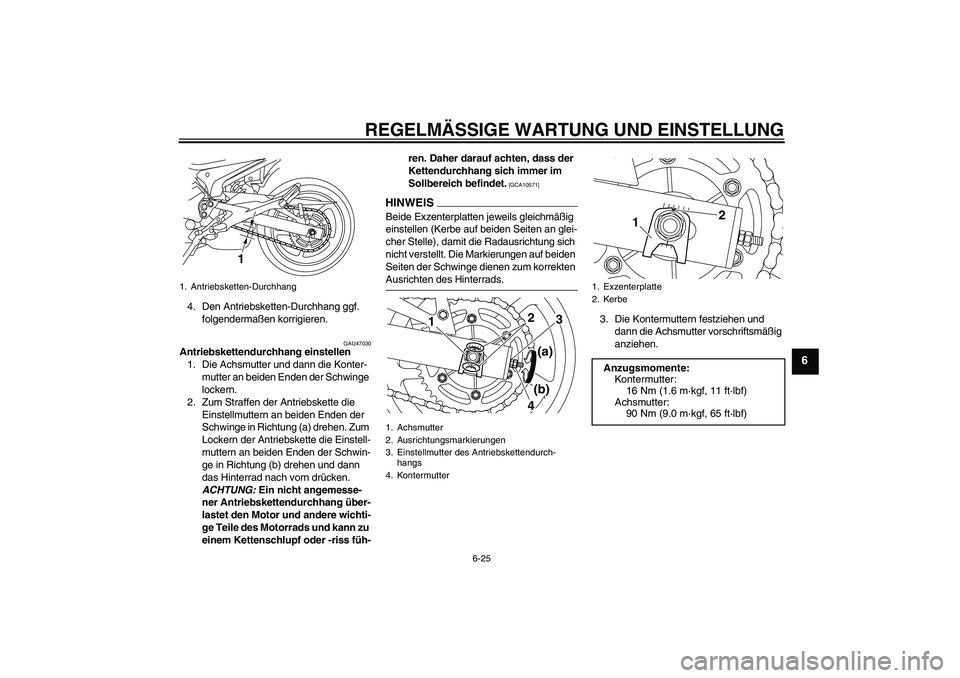

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-25
6
4. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
GAU47030
Antriebskettendurchhang einstellen
1. Die Achsmutter und dann die Konter-
mutter an beiden Enden der Schwinge
lockern.
2. Zum Straffen der Antriebskette die
Einstellmuttern an beiden Enden der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
muttern an beiden Enden der Schwin-
ge in Richtung (b) drehen und dann
das Hinterrad nach vorn drücken.
ACHTUNG: Ein nicht angemesse-
ner Antriebskettendurchhang über-
lastet den Motor und andere wichti-
ge Teile des Motorrads und kann zu
einem Kettenschlupf oder -riss füh-ren. Daher darauf achten, dass der
Kettendurchhang sich immer im
Sollbereich befindet.
[GCA10571]
HINWEISBeide Exzenterplatten jeweils gleichmäßig
einstellen (Kerbe auf beiden Seiten an glei-
cher Stelle), damit die Radausrichtung sich
nicht verstellt. Die Markierungen auf beiden
Seiten der Schwinge dienen zum korrekten Ausrichten des Hinterrads.
3. Die Kontermuttern festziehen und
dann die Achsmutter vorschriftsmäßig
anziehen.
1. Antriebsketten-Durchhang
1
1. Achsmutter
2. Ausrichtungsmarkierungen
3. Einstellmutter des Antriebskettendurch-
hangs
4. Kontermutter
13
42(a)(b)
1. Exzenterplatte
2. Kerbe
Anzugsmomente:
Kontermutter:
16 Nm (1.6 m·kgf, 11 ft·lbf)
Achsmutter:
90 Nm (9.0 m·kgf, 65 ft·lbf)
12
U20SG0G0.book Page 25 Thursday, September 18, 2008 10:04 AM
Page 70 of 100

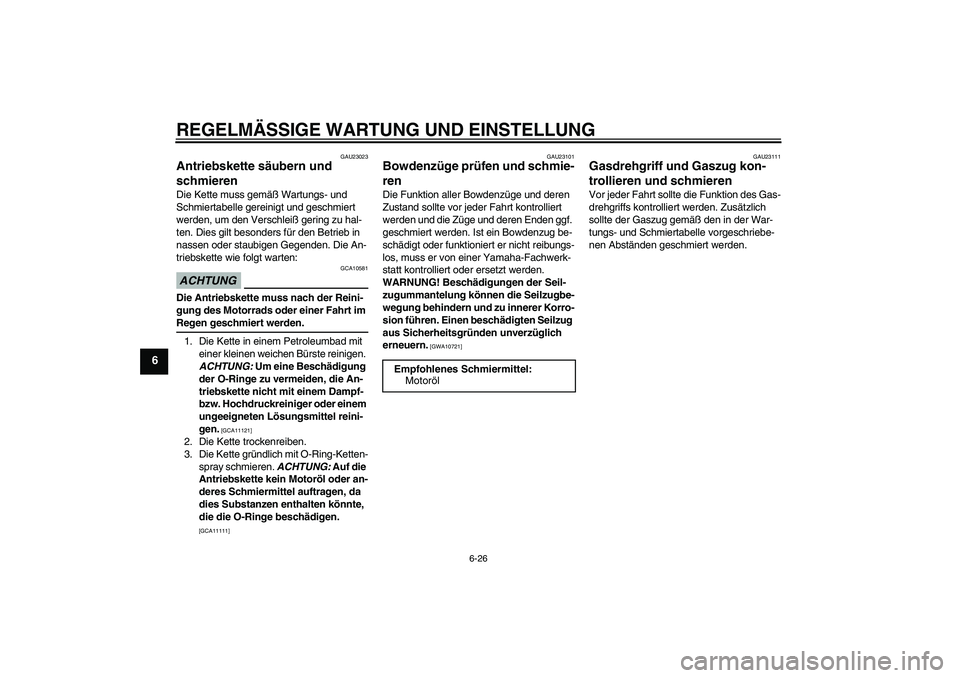

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-26
6
GAU23023
Antriebskette säubern und
schmieren Die Kette muss gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:ACHTUNG
GCA10581
Die Antriebskette muss nach der Reini-
gung des Motorrads oder einer Fahrt im Regen geschmiert werden.
1. Die Kette in einem Petroleumbad mit
einer kleinen weichen Bürste reinigen.
ACHTUNG: Um eine Beschädigung
der O-Ringe zu vermeiden, die An-
triebskette nicht mit einem Dampf-
bzw. Hochdruckreiniger oder einem
ungeeigneten Lösungsmittel reini-
gen.
[GCA11121]
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ketten-
spray schmieren. ACHTUNG: Auf die
Antriebskette kein Motoröl oder an-
deres Schmiermittel auftragen, da
dies Substanzen enthalten könnte,
die die O-Ringe beschädigen.
[GCA11111]GAU23101
Bowdenzüge prüfen und schmie-
ren Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht reibungs-
los, muss er von einer Yamaha-Fachwerk-
statt kontrolliert oder ersetzt werden.
WARNUNG! Beschädigungen der Seil-
zugummantelung können die Seilzugbe-
wegung behindern und zu innerer Korro-
sion führen. Einen beschädigten Seilzug
aus Sicherheitsgründen unverzüglich
erneuern.
[GWA10721]GAU23111
Gasdrehgriff und Gaszug kon-
trollieren und schmieren Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug gemäß den in der War-
tungs- und Schmiertabelle vorgeschriebe-
nen Abständen geschmiert werden.
Empfohlenes Schmiermittel:
Motoröl
U20SG0G0.book Page 26 Thursday, September 18, 2008 10:04 AM
