ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-16
6
5. Retirer la durite de mise à l’air de vased’expansion du guide, puis retirer le
bouchon du vase d’expansion.
6. Retirer le cache du vase d’expansion, ainsi que ce dernier, après avoir retiré
ses vis. 7. Vidanger le liquide de refroidissement
du vase d’expansion en retournant ce-
lui-ci.
8. Retirer la vis de vidange du liquide de
refroidissement et son joint afin de vi-
danger le circuit de refroidissement. 9. Une fois tout le liquide de refroidisse-
ment vidangé, rincer soigneusement
le circuit de refroidissement à l’eau
courante propre.
10. Remonter la vis de vidange d’huile mo-
teur et son joint neuf, puis serrer la vis
au couple spécifié.
11. Remettre le vase d’expansion et son cache en place, puis remonter les vis.
12. Verser la quantité spécifiée du type de liquide de refroidissement recom-
mandé dans le radiateur et le vase
d’expansion.1. Bouchon du vase d’expansion
2. Durite de mise à l’air du vase d’expansion
3. Guide
3
1
2
1. Vis
2. Cache du vase d’expansion
3. Vase d’expansion
23
1

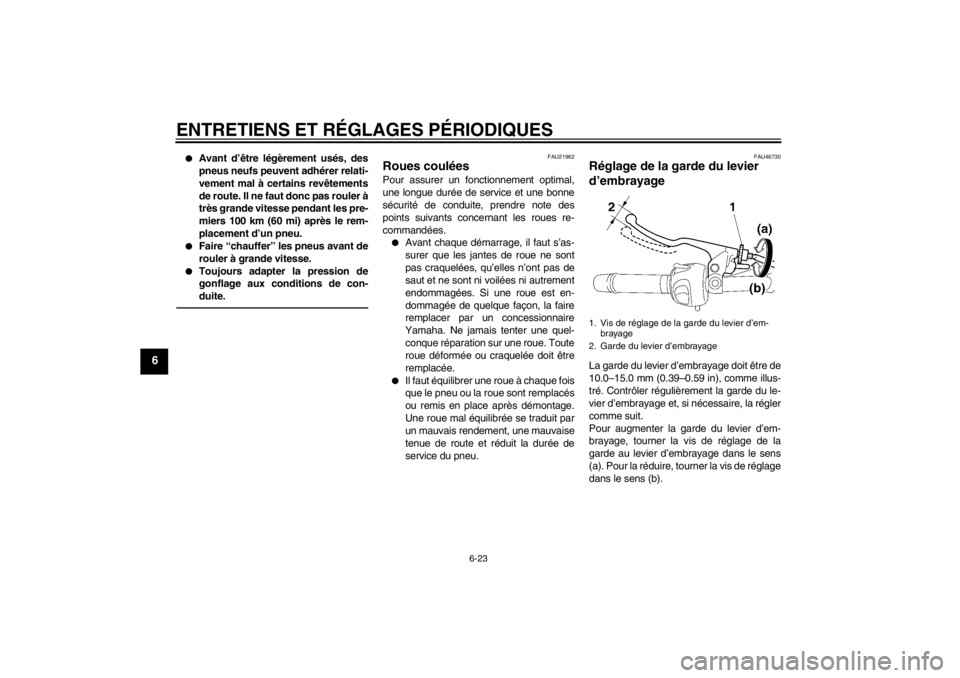

1. Vis de vidange du liquide de refroidissement
2. Joint
Couple de serrage :
Vis de vidange du liquide de
refroidissement :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
2
1
U20SF3F0.book Page 16 Thursday, April 5, 2012 1:48 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-17
6
13. Remettre le bouchon du radiateur enplace.
14. Remettre le bouchon du vase d’expan-
sion en place.
15. Mettre le moteur en marche et le faire tourner pendant quelques minutes au
ralenti, puis le couper.
16. Retirer le bouchon du radiateur afin de vérifier le niveau du liquide de refroi-
dissement dans le radiateur. Si néces-
saire, ajouter du liquide de sorte à
remplir le radiateur, puis remettre en
place le bouchon du radiateur, sa rete-
nue, ainsi que la vis de la retenue. 17. Contrôler le niveau du liquide de refroi-
dissement dans le vase d’expansion.
Si nécessaire, retirer le bouchon du
vase d’expansion, ajouter du liquide
jusqu’au repère de niveau maximum,
puis remettre le bouchon en place.
18. Acheminer la durite de mise à l’air du
vase d’expansion par le guide. 19. Mettre le moteur en marche, et s’assu-
rer de l’absence de toute fuite de li-
quide de refroidissement. En cas de
fuite, faire vérifier le circuit de refroidis-
sement par un concessionnaire
Yamaha.
20. Reposer le carénage et le cache.
Proportion d’antigel et d’eau :
1:1
Antigel recommandé : Antigel de haute qualité, composé
d’éthylène glycol et contenant des
inhibiteurs de corrosion pour les
moteurs en aluminium
Quantité de liquide de
refroidissement : Capacité du radiateur (intégralité du
circuit) :
2.00 L (2.11 US qt, 1.76 Imp.qt)
Capacité du vase d’expansion
(jusqu’au repère de niveau
maximum) : 0.25 L (0.26 US qt, 0.22 Imp.qt)

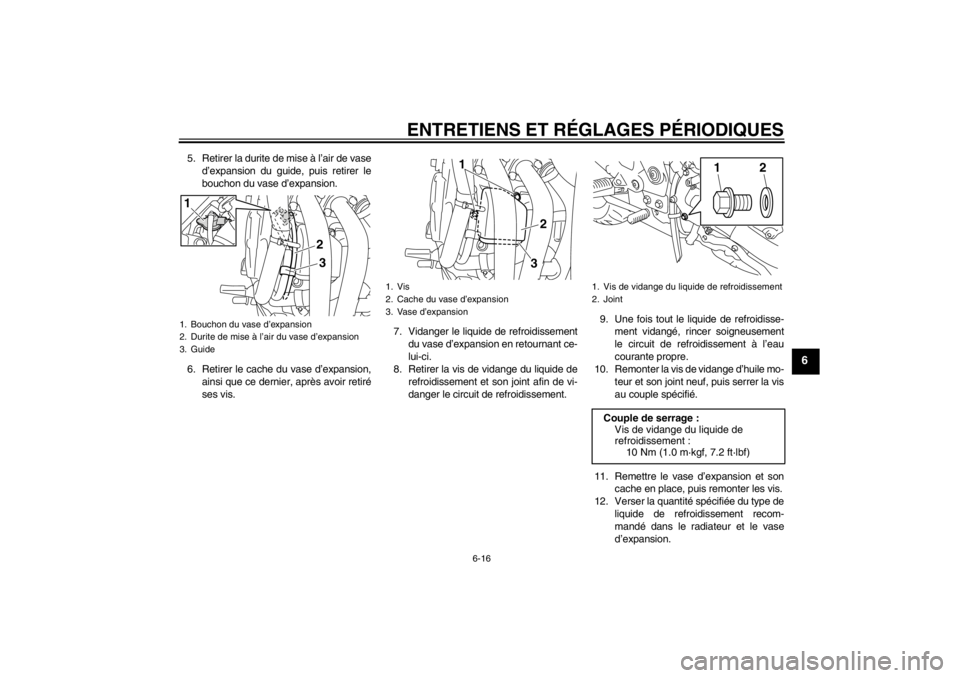

1. Bouchon du radiateur
2. Vis de retenue du bouchon du radiateur
3. Retenue du bouchon de radiateur
2
1
3
1. Durite de mise à l’air du vase d’expansion
2. Guide
2
1
U20SF3F0.book Page 17 Thursday, April 5, 2012 1:48 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-18
6
FAU34425
Remplacement de l’élément du
filtre à air Il convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques. Remplacer plus fréquemment l’élé-
ment de filtre à air lorsque le véhicule est
utilisé dans des zones très poussiéreuses
ou humides.1. Déposer la selle. (Voir page 3-18.)
2. Retirer les vis du réservoir de carbu- rant, puis soulever ce dernier et l’éloi-
gner du boîtier de filtre à air.
3. Retirer le couvercle du boîtier de filtre à air après avoir retiré ses vis.
ATTENTION : Lors de la dépose du
couvercle du boîtier de filtre à air, être attentif à ne pas laisser péné-
trer des corps étrangers dans la tu-
bulure d’admission d’air.
[FCA12881]
4. Extraire l’élément du filtre à air.
5. Loger un élément neuf dans le boîtier
de filtre à air. ATTENTION : S’assurer
que l’élément du filtre à air est cor-
rectement logé dans le boîtier de fil-
tre à air. Ne jamais mettre le moteur
en marche avant d’avoir remonté
l’élément du filtre à air. Une usure
excessive du ou des pistons et/ou
du ou des cylindres pourrait en ré-
sulter.
[FCA10481]
6. Remettre le couvercle du boîtier de fil- tre à air en place et le fixer à l’aide de
ses vis.
7. Remettre le réservoir de carburant en
place. S’assurer d’avoir acheminé et
branché correctement les durites d’ali-
mentation et qu’elles ne sont pas coin-
cées. Bien veiller à remettre les durites
à leur place d’origine.
AVERTISSEMENT ! Avant de remet-
tre le réservoir de carburant en
place, s’assurer que toutes les duri-
tes (c.-à-d. la durite d’alimentation,
la durite de mise à l’air et la durite
de trop-plein de carburant) sont en
bon état, qu’elles sont correcte-
ment branchées et acheminées, et
qu’elles ne sont pas coincées. Si
une durite est endommagée, la faire
remplacer par un concessionnaire
Yamaha avant de mettre le moteur

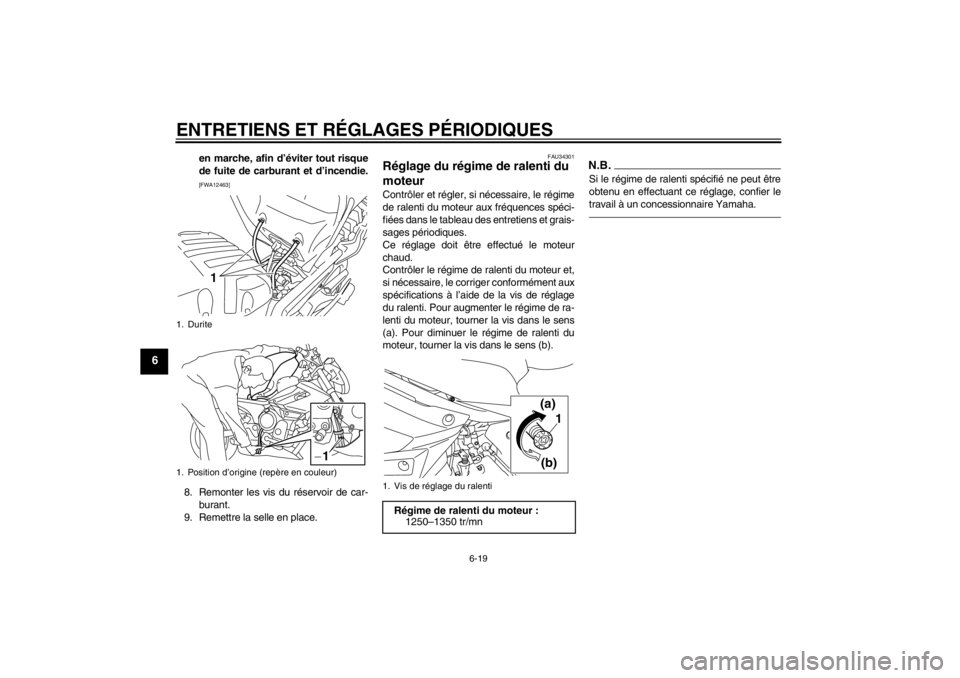

1. Vis du réservoir de carburant
1
1. Couvercle du boîtier de filtre à air
2. Vis
1. Élément du filtre à air
2. Tubulure d’admission d’air
1 2
2
2
2
1
U20SF3F0.book Page 18 Thursday, April 5, 2012 1:48 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-19
6
en marche, afin d’éviter tout risque
de fuite de carburant et d’incendie.[FWA12463]
8. Remonter les vis du réservoir de car-burant.
9. Remettre la selle en place.
FAU34301
Réglage du régime de ralenti du
moteur Contrôler et régler, si nécessaire, le régime
de ralenti du moteur aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques.
Ce réglage doit être effectué le moteur
chaud.
Contrôler le régime de ralenti du moteur et,
si nécessaire, le corriger conformément aux

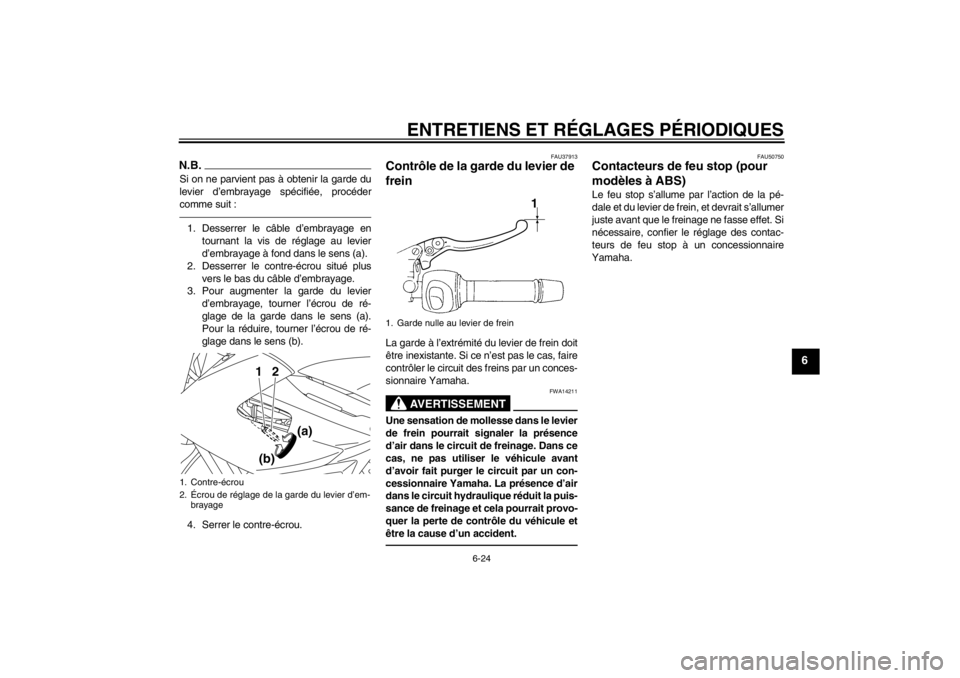

spécifications à l’aide de la vis de réglage
du ralenti. Pour augmenter le régime de ra-
lenti du moteur, tourner la vis dans le sens
(a). Pour diminuer le régime de ralenti du
moteur, tourner la vis dans le sens (b).
N.B.Si le régime de ralenti spécifié ne peut être
obtenu en effectuant ce réglage, confier le
travail à un concessionnaire Yamaha.
1. Durite
1. Position d’origine (repère en couleur)
1
1
1. Vis de réglage du ralentiRégime de ralenti du moteur : 1250–1350 tr/mn
1
(a)
(b)
U20SF3F0.book Page 19 Thursday, April 5, 2012 1:48 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-20
6
FAU21384
Contrôle de la garde de la poi-

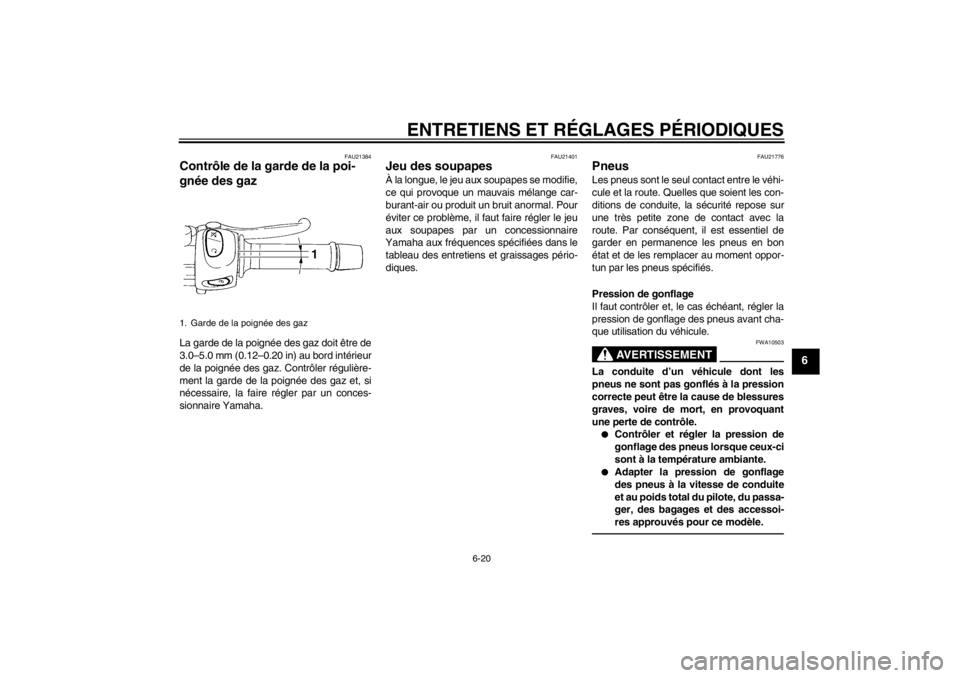

gnée des gaz La garde de la poignée des gaz doit être de
3.0–5.0 mm (0.12–0.20 in) au bord intérieur
de la poignée des gaz. Contrôler régulière-
ment la garde de la poignée des gaz et, si
nécessaire, la faire régler par un conces-
sionnaire Yamaha.
FAU21401
Jeu des soupapes À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU21776
Pneus Les pneus sont le seul contact entre le véhi-
cule et la route. Quelles que soient les con-
ditions de conduite, la sécurité repose sur
une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10503
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.●
Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
●
Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-
res approuvés pour ce modèle.
1. Garde de la poignée des gaz
U20SF3F0.book Page 20 Thursday, April 5, 2012 1:48 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-21
6
AVERTISSEMENT
FWA10511
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peut
être la cause d’un accident.
Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation du
pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10471
●
Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.
●
Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.
●
Après avoir remplacé un pneu, évi-
ter de faire de la vitesse jusqu’à ce
que le pneu soit “rodé” et ait acquis
toutes ses caractéristiques.
Pression de gonflage (contrôlée les
pneus froids) : 0–90 kg (0–198 lb):Avant :225 kPa (2.25 kgf/cm², 33 psi)
Arrière : 250 kPa (2.50 kgf/cm², 36 psi)
XJ6N 90–195 kg (198–430 lb)
XJ6NA 90–190 kg (198–419 lb): Avant :250 kPa (2.50 kgf/cm², 36 psi)
Arrière : 290 kPa (2.90 kgf/cm², 42 psi)
Conduite à grande vitesse:
Avant :225 kPa (2.25 kgf/cm², 33 psi)
Arrière :
250 kPa (2.50 kgf/cm², 36 psi)
Charge* maximale : XJ6N 195 kg (430 lb)
XJ6NA 190 kg (419 lb)
* Poids total du pilote, du passager, du chargement et des accessoires

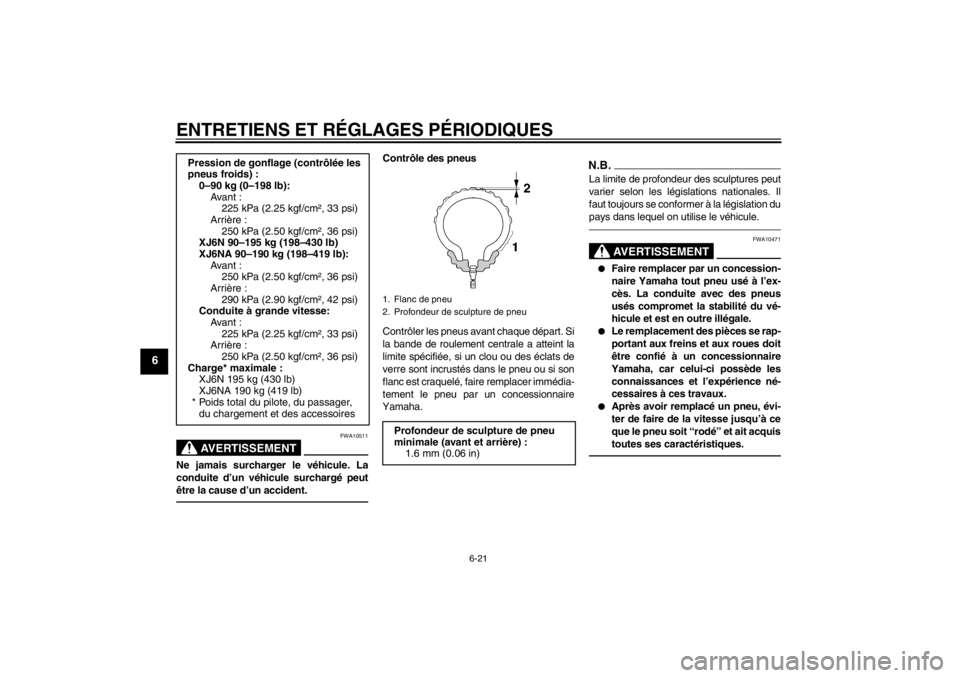

1. Flanc de pneu
2. Profondeur de sculpture de pneuProfondeur de sculpture de pneu
minimale (avant et arrière) : 1.6 mm (0.06 in)
U20SF3F0.book Page 21 Thursday, April 5, 2012 1:48 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-22
6
Renseignements sur les pneus
Cette moto est équipée de pneus sans
chambre, de valves de gonflage et de roues
coulées.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du
vieillissement du pneu. Les vieux pneus et
les pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA10481
●
Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route et éviter les
accidents.
●
Toujours remettre correctement les
capuchons de valve en place afin
de prévenir toute chute de la pres-
sion de gonflage.
●
Afin d’éviter tout dégonflement des
pneus lors de la conduite à grande
vitesse, utiliser exclusivement les

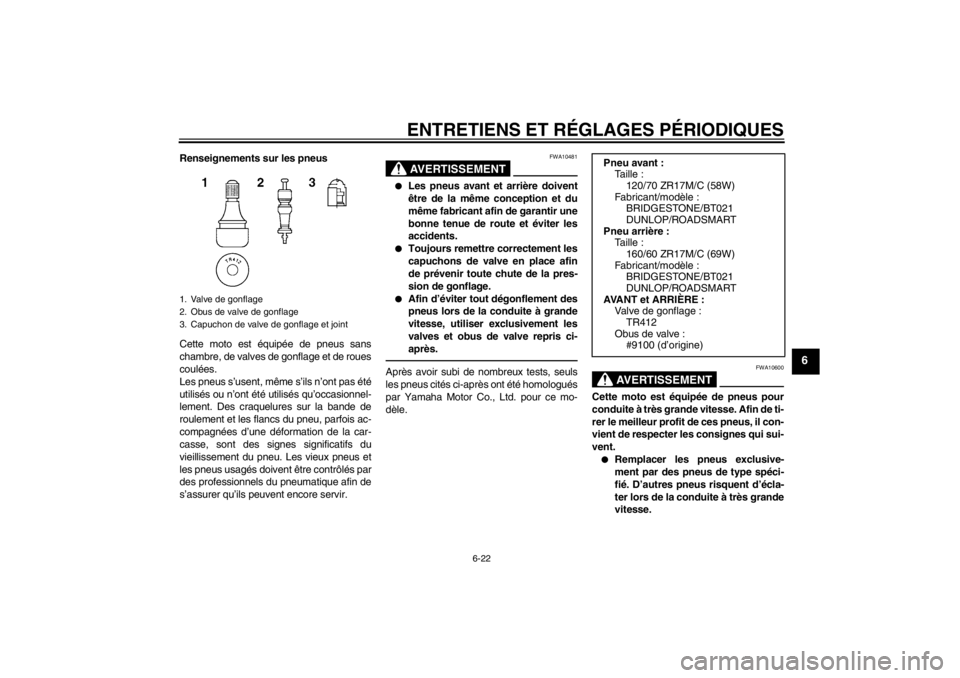

valves et obus de valve repris ci-
après.
Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce mo-
dèle.
AVERTISSEMENT
FWA10600
Cette moto est équipée de pneus pour
conduite à très grande vitesse. Afin de ti-
rer le meilleur profit de ces pneus, il con-
vient de respecter les consignes qui sui-
vent.●
Remplacer les pneus exclusive-
ment par des pneus de type spéci-
fié. D’autres pneus risquent d’écla-
ter lors de la conduite à très grande
vitesse.
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
Pneu avant :Taille :
120/70 ZR17M/C (58W)
Fabricant/modèle : BRIDGESTONE/BT021
DUNLOP/ROADSMART
Pneu arrière : Taille :
160/60 ZR17M/C (69W)
Fabricant/modèle : BRIDGESTONE/BT021
DUNLOP/ROADSMART
AVANT et ARRIÈRE : Valve de gonflage :
TR412
Obus de valve : #9100 (d’origine)
U20SF3F0.book Page 22 Thursday, April 5, 2012 1:48 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-23
6
●
Avant d’être légèrement usés, des
pneus neufs peuvent adhérer relati-
vement mal à certains revêtements
de route. Il ne faut donc pas rouler à
très grande vitesse pendant les pre-
miers 100 km (60 mi) après le rem-
placement d’un pneu.
●
Faire “chauffer” les pneus avant de
rouler à grande vitesse.
●
Toujours adapter la pression de
gonflage aux conditions de con-
duite.
FAU21962
Roues coulées Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.●
Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont ni voilées ni autrement
endommagées. Si une roue est en-
dommagée de quelque façon, la faire
remplacer par un concessionnaire
Yamaha. Ne jamais tenter une quel-
conque réparation sur une roue. Toute
roue déformée ou craquelée doit être
remplacée.
●
Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
FAU46730
Réglage de la garde du levier
d’embrayage La garde du levier d’embrayage doit être de
10.0–15.0 mm (0.39–0.59 in), comme illus-
tré. Contrôler régulièrement la garde du le-
vier d’embrayage et, si nécessaire, la régler
comme suit.
Pour augmenter la garde du levier d’em-
brayage, tourner la vis de réglage de la
garde au levier d’embrayage dans le sens
(a). Pour la réduire, tourner la vis de réglage
dans le sens (b).1. Vis de réglage de la garde du levier d’em-brayage
2. Garde du levier d’embrayage
U20SF3F0.book Page 23 Thursday, April 5, 2012 1:48 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-24
6
N.B.Si on ne parvient pas à obtenir la garde du
levier d’embrayage spécifiée, procéder
comme suit :1. Desserrer le câble d’embrayage entournant la vis de réglage au levier
d’embrayage à fond dans le sens (a).
2. Desserrer le contre-écrou situé plus vers le bas du câble d’embrayage.
3. Pour augmenter la garde du levier
d’embrayage, tourner l’écrou de ré-
glage de la garde dans le sens (a).
Pour la réduire, tourner l’écrou de ré-
glage dans le sens (b).
4. Serrer le contre-écrou.
FAU37913
Contrôle de la garde du levier de
frein La garde à l’extrémité du levier de frein doit
être inexistante. Si ce n’est pas le cas, faire
contrôler le circuit des freins par un conces-
sionnaire Yamaha.
AVERTISSEMENT
FWA14211
Une sensation de mollesse dans le levier
de frein pourrait signaler la présence
d’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d’avoir fait purger le circuit par un con-
cessionnaire Yamaha. La présence d’air
dans le circuit hydraulique réduit la puis-
sance de freinage et cela pourrait provo-
quer la perte de contrôle du véhicule et
être la cause d’un accident.
FAU50750
Contacteurs de feu stop (pour
modèles à ABS) Le feu stop s’allume par l’action de la pé-
dale et du levier de frein, et devrait s’allumer
juste avant que le freinage ne fasse effet. Si
nécessaire, confier le réglage des contac-
teurs de feu stop à un concessionnaire
Yamaha.

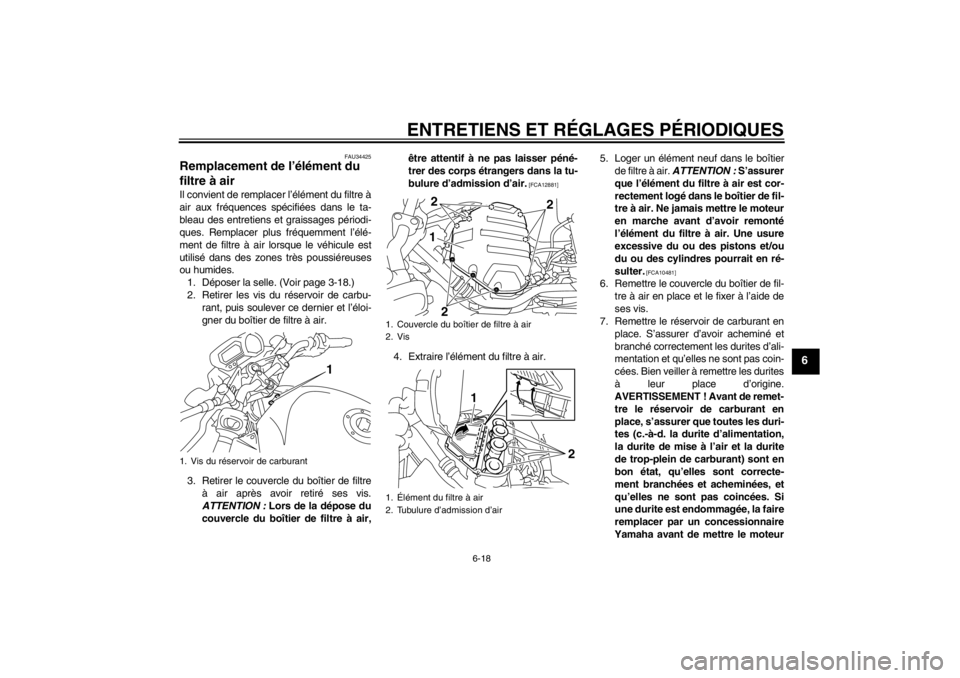

1. Contre-écrou
2. Écrou de réglage de la garde du levier d’em- brayage
1
2
(b) (a)
1. Garde nulle au levier de frein
1
U20SF3F0.book Page 24 Thursday, April 5, 2012 1:48 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-25
6
FAU50760
Contacteurs de feu stop (Modè-
les équipés de freins convention-
nels) Le feu stop s’allume par l’action de la pé-
dale et du levier de frein, et devrait s’allumer
juste avant que le freinage ne fasse effet. Si
nécessaire, régler le contacteur du feu stop
arrière comme suit, mais il faut confier le ré-
glage du contacteur de feu stop sur frein
avant à un concessionnaire Yamaha.
Tourner l’écrou de réglage du contacteur de
feu stop sur frein arrière tout en immobili-
sant le contacteur. Tourner l’écrou de ré-
glage dans le sens (a) si le feu stop s’allume
trop tard. Tourner l’écrou de réglage dans le
sens (b) si le feu stop s’allume trop tôt.
FAU22392
Contrôle des plaquettes de frein
avant et arrière Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU22420
Plaquettes de frein avant
Sur chaque plaquette de frein avant figure
une rainure d’indication d’usure. Les rainu-
res permettent de contrôler l’usure des pla-
quettes sans devoir démonter le frein. Con-
trôler l’usure des plaquettes en vérifiant les
rainures. Si une plaquette de frein est usée
au point que sa rainure a presque disparu,
faire remplacer la paire de plaquettes par un
concessionnaire Yamaha.
FAU46291
Plaquettes de frein arrière
Sur chaque plaquette de frein arrière figu-
rent des rainures d’indication d’usure. Ces
rainures permettent de contrôler l’usure des
plaquettes sans devoir démonter le frein.
Contrôler l’usure des plaquettes en vérifiant
les rainures. Si une plaquette de frein est
usée au point qu’une rainure d’indication
d’usure devient presque visible, faire rem-
placer la paire de plaquettes par un conces-
sionnaire Yamaha.

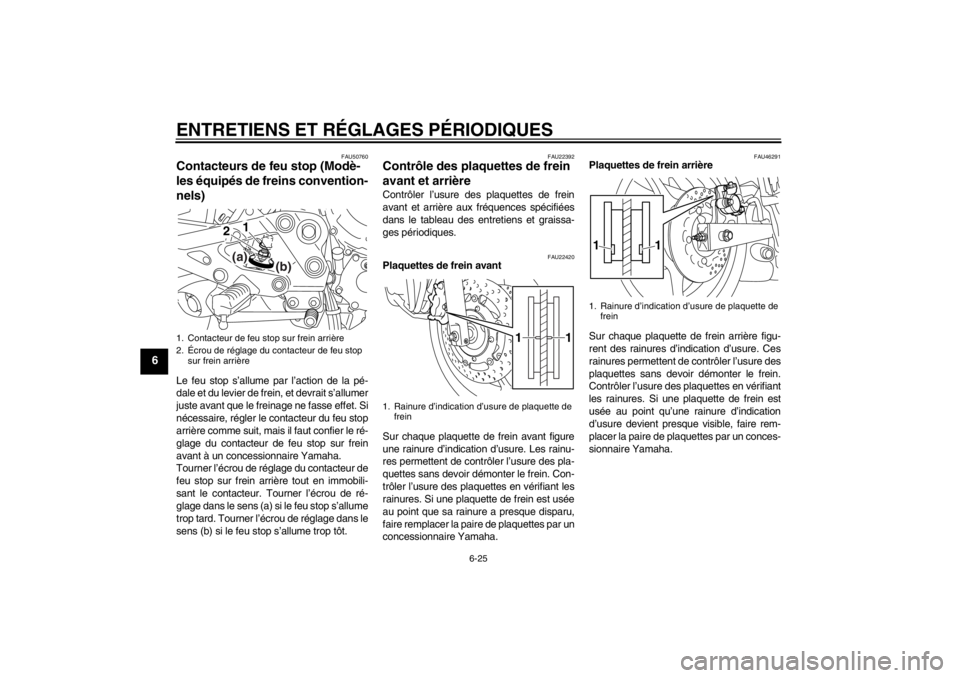

1. Contacteur de feu stop sur frein arrière
2. Écrou de réglage du contacteur de feu stop sur frein arrière
1
2(a)
(b)
1. Rainure d’indication d’usure de plaquette de
frein
11
1. Rainure d’indication d’usure de plaquette de frein1
1
U20SF3F0.book Page 25 Thursday, April 5, 2012 1:48 PM
