Werking van d e bed iening selementen en instrumenten
3-7
3
Voor Verenigd Koninkrijk: Om te wis-
selen tussen de kilometer- en mijlen-
weergave van de snelheidsmeter en
de kilometerteller/ritteller houdt u de
“SELECT”-toets een seconde lang in-
gedrukt.
Snelhei dsmeter
De snelheidsmeter geeft de rijsnelheid van
het voertuig aan.
Toerenteller
Met de elektrische toerenteller kan de be-
stuurder het motortoerental controleren en
dit binnen het ideale bereik houden.
Als de sleutel naar “ON” wordt gedraaid,
slaat de naald van de toerenteller eenmaal
helemaal uit tot het hoogste aantal toeren
per minuut en keert daarna weer terug naar
nul tpm om het elektrische circuit te testen.
LET OP
DCA10032
Laat de motor niet d raaien terwijl de toe-
renteller in d e rode zone wijst.
Ro de zone: 11666 tpm en ho ger
Klok
De klok maakt gebruik van een 12-uursy-
steem. Wanneer het contactslot niet in de
stand “ON” staat, kan de klok 10 seconden
worden weergegeven door op de “SE-
LECT”-toets te drukken.
De klok instellen
1. Draai de sleutel naar “ON”.
2. Houd de “SELECT”-toets en “RE-
SET”-toets tegelijkertijd twee secon-
den lang ingedrukt. De
urenaanduiding begint te knipperen.
3. Gebruik de “RESET”-toets om de uren in te stellen.
4. Druk op de “SELECT”-toets en de mi-
nutenaanduiding zal gaan knipperen.
5. Gebruik de “RESET”-toets om de mi- nuten in te stellen.
6. Druk op de “SELECT”-toets en laat deze dan los om de klok te starten.
1. Toerenteller
2. Rode zone toerenteller
ABS
1
2
1. Klok
1
UB61D1D0.book Page 7 Tuesday, September 15, 2015 4:59 PM

Werking van d e bed iening selementen en instrumenten
3-8
3
Kilometerteller en rittellers
De kilometerteller toont de totale afstand
die door de machine is afgelegd.
De rittellers tonen de afgelegde afstand
sinds de tellers voor het laatst werden te-
ruggesteld.
Druk om een ritteller terug te stellen op de
“SELECT”-toets om de weergave te wisse-
len naar de gewenste ritteller, en houd dan
de “RESET”-toets een seconde lang inge-
drukt.
OPMERKING
De kilometerteller wordt vergrendeld
bij 999999 en kan niet worden terug-
gesteld.
 De rittellers worden teruggesteld en
blijven tellen nadat 9999.9 is bereikt.
Door indrukken van de “SELECT”-toets
wisselt de weergave tussen de kilometer-
tellermodus “ODO” en de rittellermodi
“TRIP A” en “TRIP B”, in de onderstaande
volgorde:
TRIP A → TRIP B → ODO → TRIP A
Als de hoeveelheid brandstof in de brand-
stoftank afneemt tot 3.2 L (0.84 US gal,
0.70 Imp.gal), begint het linker segment
van de brandstofniveaumeter te knipperen
en wisselt de kilometertellerweergave auto-
matisch naar de brandstofreserve-ritteller
“F-TRIP”, waarop de afgelegde afstand
vanaf dat punt wordt aangegeven. In dat
geval wordt door het indrukken van de toets “SELECT” in de onderstaande volgor-
de gewisseld tussen de diverse weergaven
van rittellers en kilometerteller:
F-TRIP
→ TRIP A → TRIP B → ODO → F-
TRIP
Wanneer u de brandstofreserve-ritteller niet
zelf met de hand op nul terugstelt, wordt
deze automatisch teruggesteld zodra na
het tanken 5 km (3 mi) is gereden en ver-
schijnt de vorige weergavemodus weer.
Bran dstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
displaysegmenten van de brandstofniveau-
meter verdwijnen van “F” (vol) naar “E”
(leeg) naarmate het brandstofniveau verder
daalt. Als het laatste segment links begint
te knipperen, ga dan zo snel mogelijk tan-
ken.
OPMERKING
Deze brandstofniveaumeter is voorzien van
een zelfdiagnosesysteem. Als er een pro-
bleem wordt gedetecteerd in het elektri-
sche circuit gaan de segmenten van de
brandstofniveaumeter en het symbool “ ”
knipperen. Vraag in dat geval een Yamaha
dealer het elektrisch circuit te testen.
1. Kilometerteller/ritteller/ritteller brandstofre- serve
1
1. Brandstofniveaumeter
1
UB61D1D0.book Page 8 Tuesday, September 15, 2015 4:59 PM

Werking van d e bed iening selementen en instrumenten
3-9
3
Weergave koelvloeistoftemperatuur
De weergave koelvloeistoftemperatuur
geeft de temperatuur van de koelvloeistof
aan van 40 °C tot 134 °C in stappen van 1
°C.
Als de koelvloeistoftemperatuur 117 °C–
134 °C bedraagt, gaat de koelvloeistoftem-
peratuurweergave knipperen en gaat het
waarschuwingslampje voor de koelvloei-
stoftemperatuur branden. Verminder als dit
gebeurt de belasting van de motor door
met een gematigde snelheid te rijden, op
een laag toerental, totdat de koelvloeistof-
temperatuur daalt. Zet de motor af als de
temperatuur niet daalt. (Zie pagina 6-46.)
Als de melding “HI” knippert en het waar-
schuwingslampje brandt, stop dan de mo-
tor en laat deze afkoelen. (Zie pagina 6-46.)
OPMERKING
 Als de koelvloeistoftemperatuur lager
is dan 40 °C, wordt “LO” weergege-
ven.
 De koelvloeistoftemperatuur is afhan-
kelijk van de weersomstandigheden
en de motorbelasting.
LET OP
DCA10022
Laat de motor niet d raaien terwijl deze
oververhit is.
Zelf dia gnosesysteem
Dit model is uitgerust met een zelfdiagno-
sesysteem voor diverse elektrische circuits.
Als in een van deze circuits een storing
wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en
geeft het display een foutcode weer.
Als het display foutcodes weergeeft, noteer
deze dan en vraag een Yamaha dealer om
het voertuig te controleren.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem.
Als in de circuits van het startblokkeersy-
steem een storing wordt gedetecteerd,
gaat het controlela mpje startblokkering
knipperen en geeft het display een foutco-
de weer.
OPMERKING
Als het display foutcode 52 weergeeft, be-
treft dit mogelijk een storing in het trans-
pondersignaal. Als deze fout zich voordoet,
probeer dan het volgende.
1. Start de motor met behulp van de co- deersleutel.
OPMERKING
Houd andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
1. Weergave koelvloeistoftemperatuur
1
1. Weergave foutcode
2. Controlelampje startblokkering
3. Waarschuwingslampje motorstoring “ ”
ABS
123
UB61D1D0.book Page 9 Tuesday, September 15, 2015 4:59 PM

Werking van d e bed iening selementen en instrumenten
3-10
3
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden
gestart.
2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart met een of beide standaardsleutels,
breng dan het voertuig, de codeer-
sleutel en beide standaardsleutels
naar een Yamaha dealer en laat de
standaardsleutels opnieuw coderen.
LET OP
DCA11591
Wanneer het display een foutco de aan-
g eeft, moet de machine zo spoe dig mo-
g elijk wor den gecontroleer d om
motorschad e te voorkomen.
DAU1234H

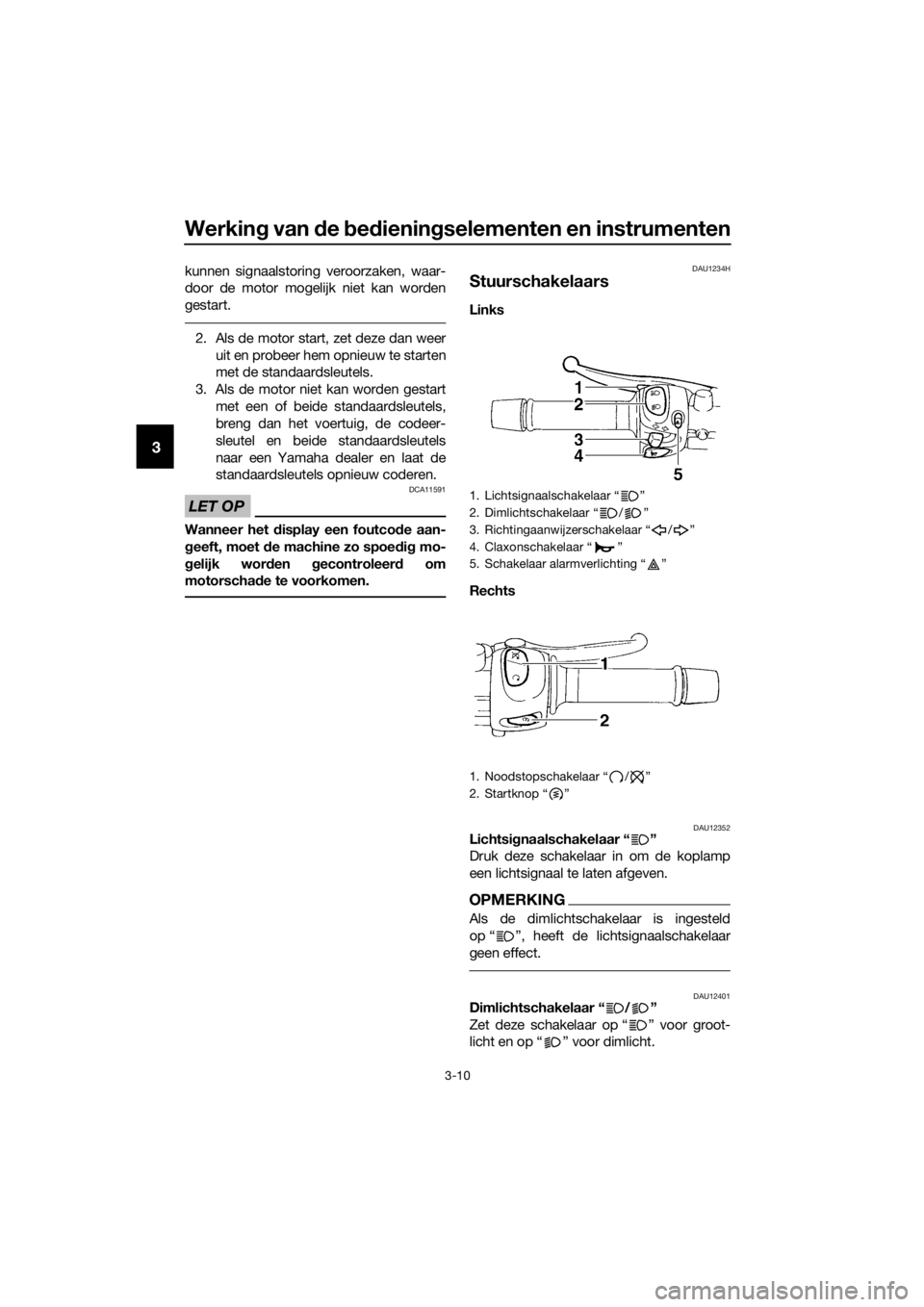

Stuurschakelaars
Links
Rechts
DAU12352Lichtsignaalschakelaar “ ”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
OPMERKING
Als de dimlichtschakelaar is ingesteld
op “ ”, heeft de lichtsignaalschakelaar
geen effect.
DAU12401Dimlichtschakelaar “ / ”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
1. Lichtsignaalschakelaar “ ”
2. Dimlichtschakelaar “ / ”
3. Richtingaanwijzerschakelaar “ / ”
4. Claxonschakelaar “ ”
5. Schakelaar alarmverlichting “ ”
1. Noodstopschakelaar “ / ”
2. Startknop “ ”
UB61D1D0.book Page 10 Tuesday, September 15, 2015 4:59 PM

Werking van d e bed iening selementen en instrumenten
3-11
3
DAU12461Richtin gaanwijzerschakelaar “ / ”
D r u k de z e s ch ak el aa r na ar “ ” o m afs l a an
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de rich-
tingaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is terugge-
keerd in de middenstand.
DAU12501Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12661Noo dstopschakelaar “ / ”
Zet deze schakelaar voor u de motor start
op “ ”. Zet deze schakelaar op “ ” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
DAU12713Startknop “ ”
Druk deze knop in om via de startmotor de
motor rond te draaien. Zie pagina 5-2 voor
startinstructies voordat u de motor start.
DAU44712Het waarschuwingslampje voor motorsto-
ring en het ABS-waarschuwingslampje (al-
leen voor model met ABS) kan gaan
branden als de sleutel naar “ON” wordt ge-
draaid en de startknop wordt ingedrukt. Dit
wijst echter niet op een storing.
DAU12735Schakelaar alarmverlichtin g“”
Met de sleutel in de stand “ON” of “ ”
kan deze schakelaar worden gebruikt voor
het inschakelen van de alarmverlichting
(gelijktijdig knipperen van alle richtingaan-
wijzers). De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.
LET OP
DCA10062
Ge
bruik de alarmverlichtin g niet g ed u-
ren de lan gere tij d als d e motor niet
d raait om dat hier door de accu kan ont-
la den.
UB61D1D0.book Page 11 Tuesday, September 15, 2015 4:59 PM

Werking van d e bed iening selementen en instrumenten
3-12
3
DAU12822
Koppelin gshen del

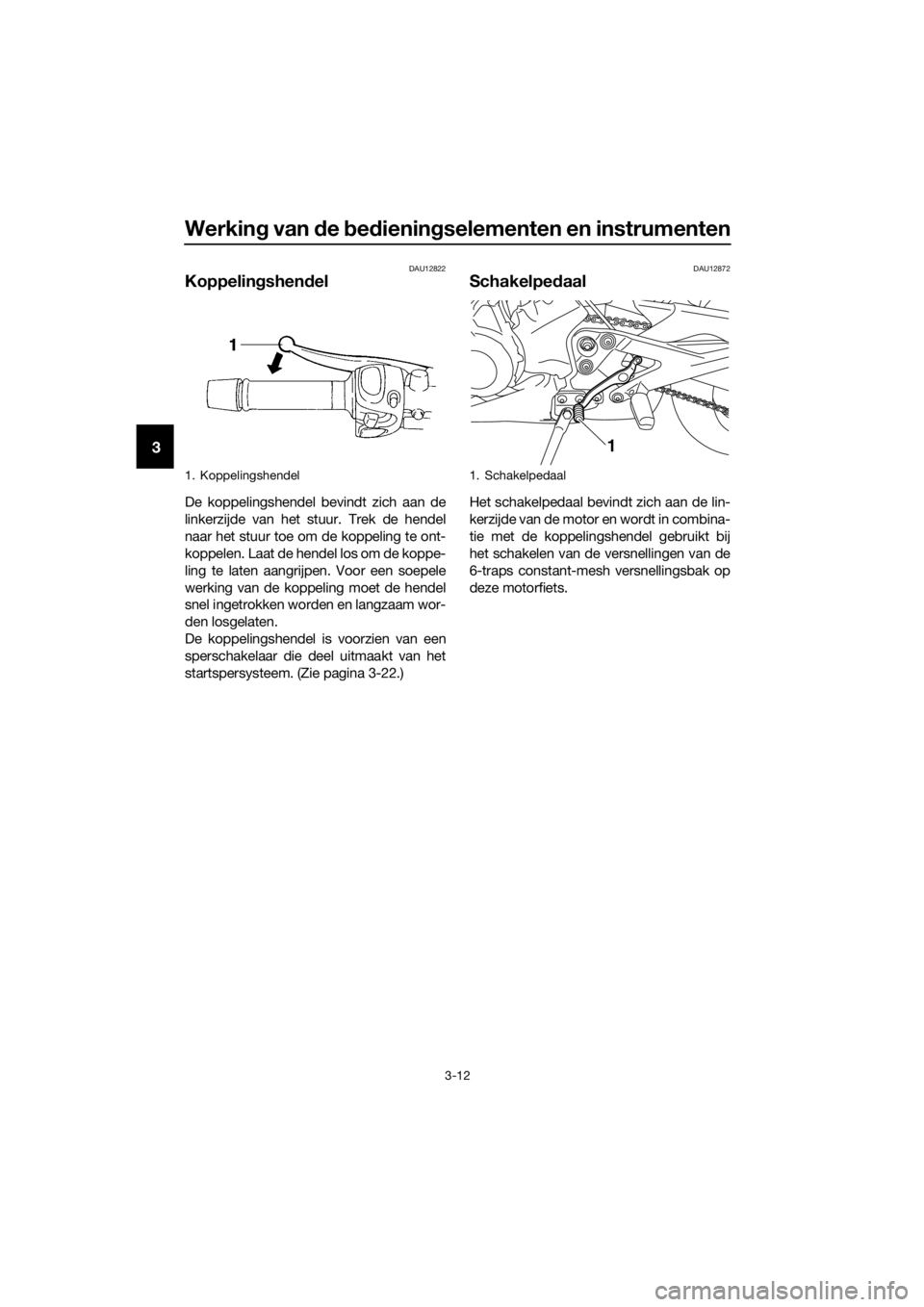

De koppelingshendel bevindt zich aan de
linkerzijde van het stuur. Trek de hendel
naar het stuur toe om de koppeling te ont-
koppelen. Laat de hendel los om de koppe-
ling te laten aangrijpen. Voor een soepele
werking van de koppeling moet de hendel
snel ingetrokken worden en langzaam wor-
den losgelaten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-22.)
DAU12872
Schakelped aal
Het schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij
het schakelen van de versnellingen van de
6-traps constant-mesh versnellingsbak op
deze motorfiets.
1. Koppelingshendel1. Schakelpedaal
1
UB61D1D0.book Page 12 Tuesday, September 15, 2015 4:59 PM

Werking van d e bed iening selementen en instrumenten
3-13
3
DAU26825
Remhen del
De remhendel bevindt zich aan de rechter-
zijde van het stuur. Trek de hendel naar de
gasgreep toe om de voorrem te bekrachti-
gen.
De remhendel is voorzien van een stelwiel
voor de positie van de remhendel. Om de
afstand tussen de remhendel en de gas-
greep af te stellen, wordt het stelwiel ge-
draaid terwijl de hendel van de gasgreep
vandaan wordt gehouden. Controleer of
het correcte instelpunt op het stelwiel te-
genover het “ ” merkteken op de rem-
hendel staat.
DAU12944
Rempe daal
Het rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.

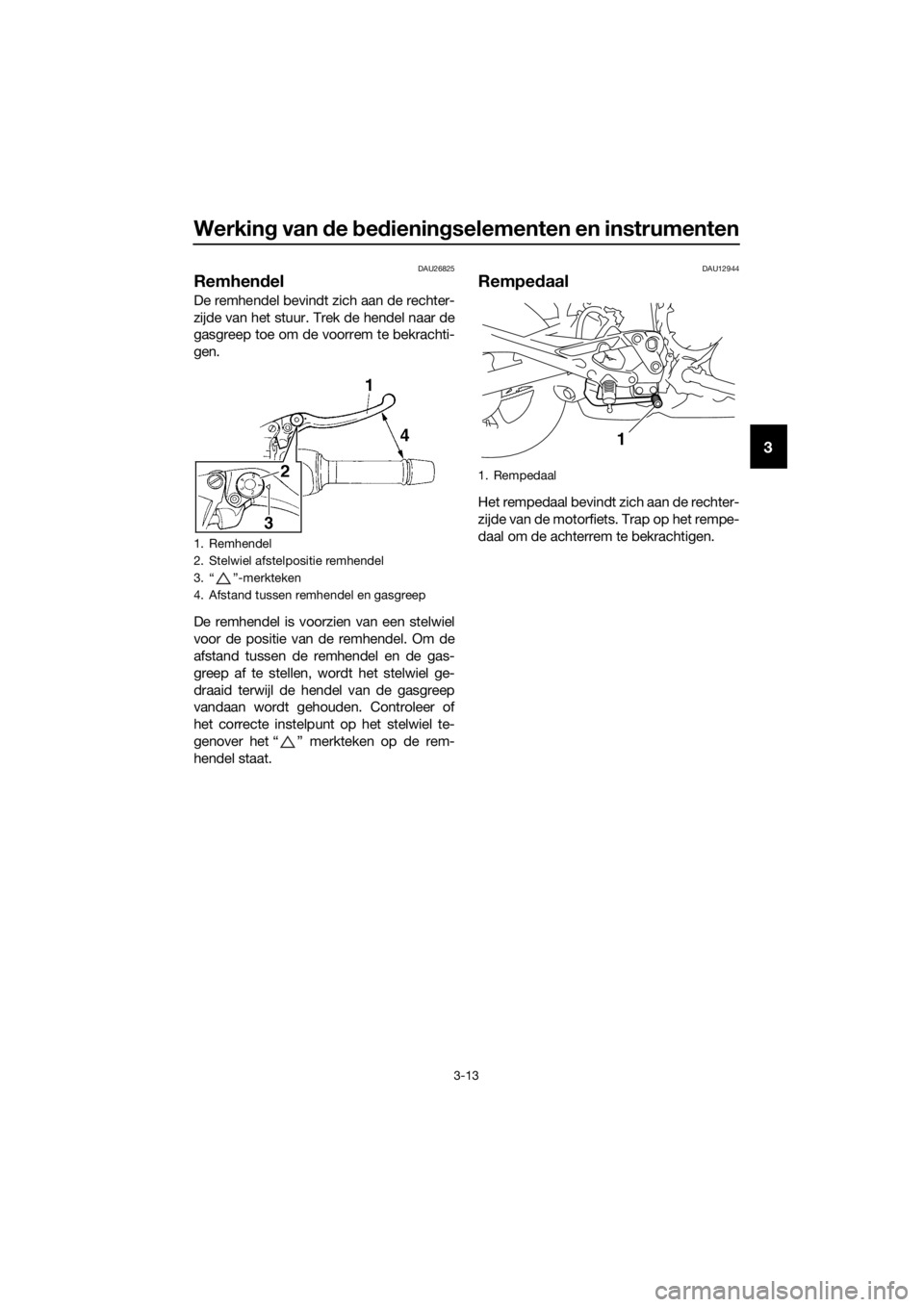

1. Remhendel
2. Stelwiel afstelpositie remhendel
3. “ ”-merkteken
4. Afstand tussen remhendel en gasgreep
1. Rempedaal
1
UB61D1D0.book Page 13 Tuesday, September 15, 2015 4:59 PM

Werking van d e bed iening selementen en instrumenten
3-14
3
DAU51802
ABS (voor mo dellen met ABS)
Het Yamaha ABS (anti-blokkeervoorziening
remsysteem) bestaat uit een dubbel uitge-
voerd elektronisch regelsysteem dat de
voorrem en achterrem onafhankelijk aan-
stuurt.
Gebruik de remmen met ABS net zoals
conventionele remmen. Bij activering van
het ABS-systeem kan een pulsatie worden
gevoeld in de remhendel of het rempedaal.
Ga in dat geval door met remmen en laat
het ABS-systeem het werk doen. Ga niet
“pompend” remmen, dit vermindert de re-
meffectiviteit.
WAARSCHUWING
DWA16051
Hou d altij d een veili ge afstan d tot voor-
li ggers, zelfs als uw voertui g is uit gerust
met ABS.  Het ABS-systeem functioneert het
effectiefst over lan ge remwe gen.
 Op bepaal de oppervlakken, zoals
slechte we gen of grin dweg en, kan
d e remafstan d met het ABS-sy-
steem lan ger zijn d an zonder ABS-
systeem.
Het ABS-systeem wordt bewaakt door een
ECU die het systeem bij een storing laat te-
rugkeren naar conventioneel remmen.
OPMERKING
 Het ABS-systeem voert een zelfdiag-
nosetest uit telkens nadat de sleutel
op “ON” is gezet en het voertuig rijdt
met een snelheid van 10 km/h (6 mi/h)
of hoger. Tijdens deze test hoort u een
“klikkend” geluid van onder de zitting
en wanneer u de remhendel of het
rempedaal licht bedient, kan een tril-
ling in de hendel of het pedaal voel-
baar zijn. Dit duidt niet op een storing.
 Dit ABS-systeem is uitgerust met een
testfunctie waarbij de bestuurder pul-
saties kan voelen in de remhendel of
het rempedaal terwijl het ABS-sy- steem actief is. Er is echter speciaal
gereedschap vereist, dus neem con-
tact op met uw Yamaha dealer.
LET OP
DCA16121
Hou
d alle soorten ma gneten (inclusief
ma gneet grijpers, ma gnetische schroe-
ven draaiers etc.) uit de buurt van de
voorste en achterste wielnaven. An ders
kunnen de ma gnetische rotors van de
wielnaven beschad igd raken, waar door
het ABS-systeem niet meer goe d werkt.

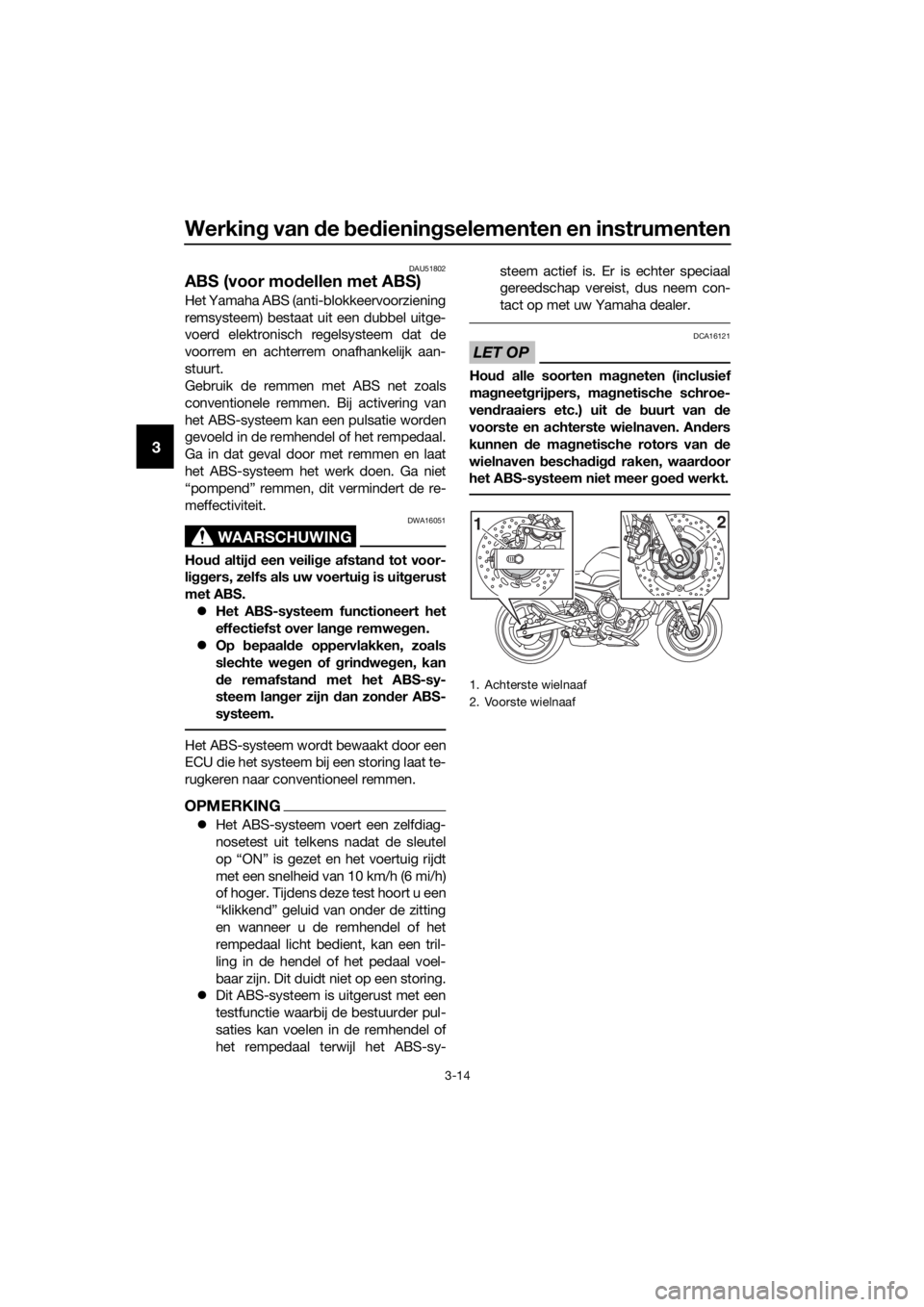

1. Achterste wielnaaf
2. Voorste wielnaaf
12
UB61D1D0.book Page 14 Tuesday, September 15, 2015 4:59 PM

Werking van d e bed iening selementen en instrumenten
3-15
3
DAU13075
Tankdop
Openen van d e tankdop
Open het slotplaatje op de tankdop, steek
de sleutel in het slot en draai hem dan 1/4
slag rechtsom. Het slot wordt ontgrendeld
en de tankdop kan worden verwijderd.
Sluiten van de tank dop

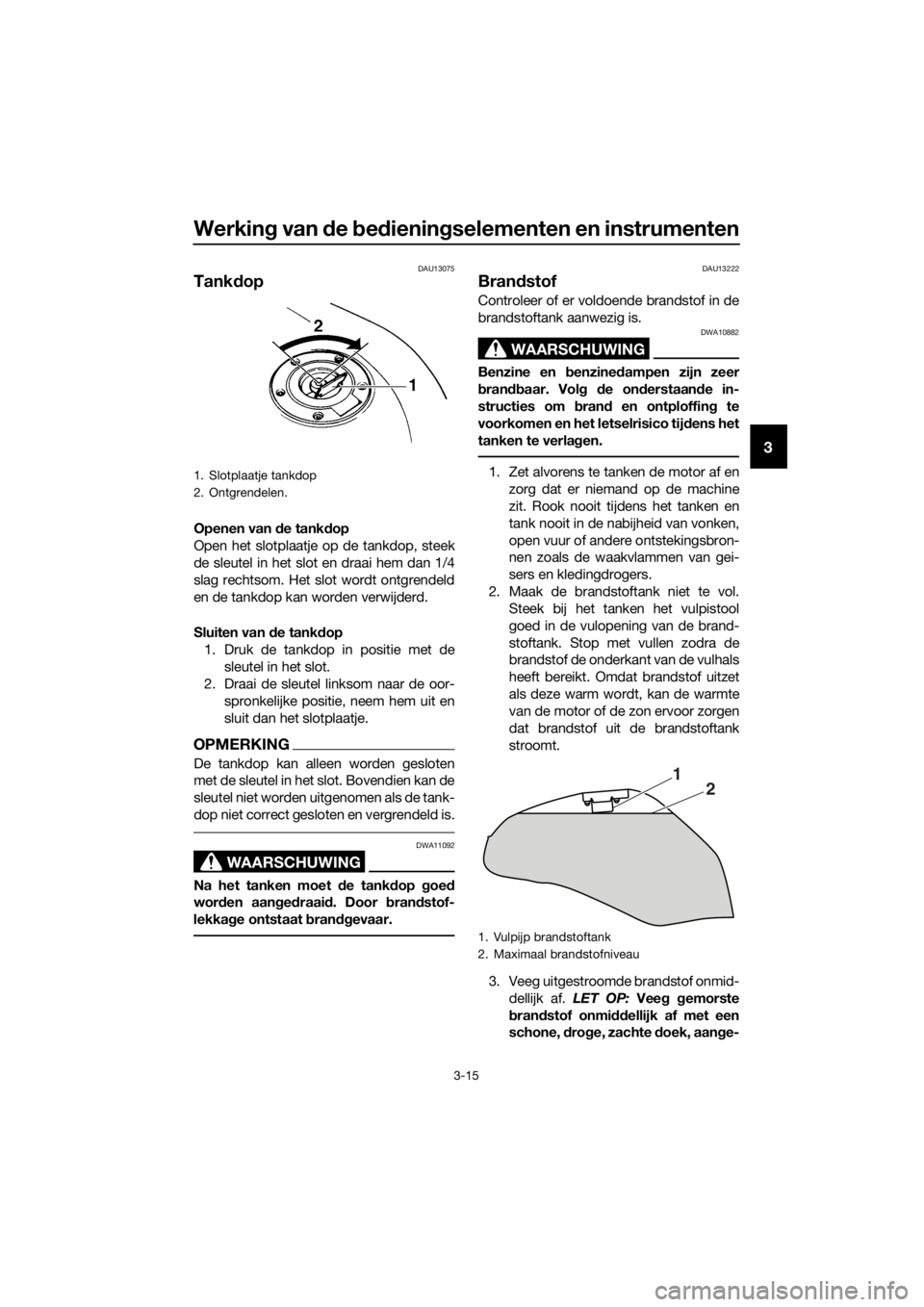

1. Druk de tankdop in positie met de sleutel in het slot.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.
OPMERKING
De tankdop kan alleen worden gesloten
met de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de tank-
dop niet correct gesloten en vergrendeld is.
WAARSCHUWING
DWA11092
Na het tanken moet de tankd op goe d
wor den aan ged raai d. Door bran dstof-
lekka ge ontstaat b randgevaar.
DAU13222
Bran dstof
Controleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING
DWA10882
Benzine en b enzinedampen zijn zeer
b ran dbaar. Vol g de on derstaan de in-
structies om b rand en ontploffin g te
voorkomen en het letselrisico tij dens het
tanken te verla gen.
1. Zet alvorens te tanken de motor af en
zorg dat er niemand op de machine
zit. Rook nooit tijdens het tanken en
tank nooit in de nabijheid van vonken,
open vuur of andere ontstekingsbron-
nen zoals de waakvlammen van gei-
sers en kledingdrogers.
2. Maak de brandstoftank niet te vol. Steek bij het tanken het vulpistool
goed in de vulopening van de brand-
stoftank. Stop met vullen zodra de
brandstof de onderkant van de vulhals
heeft bereikt. Omdat brandstof uitzet
als deze warm wordt, kan de warmte
van de motor of de zon ervoor zorgen
dat brandstof uit de brandstoftank
stroomt.
3. Veeg uitgestroomde brandstof onmid- dellijk af. LET OP: Veeg g emorste
b ran dstof onmi ddellijk af met een
schone, dro ge, zachte d oek, aange-1. Slotplaatje tankdop
2. Ontgrendelen.
1. Vulpijp brandstoftank
2. Maximaal brandstofniveau
1
2
UB61D1D0.book Page 15 Tuesday, September 15, 2015 4:59 PM

Werking van d e bed iening selementen en instrumenten
3-16
3
zien de bran dstof de gelakte opper-
vlakken en kunststof delen kan
aantasten.
[DCA10072]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15152
Benzine is gifti g en kan letsel of overlij-
d en veroorzaken. Sprin g zor gvul dig om
met benzine. Pro beer nooit om b enzine
via de mon d over te hevelen. Roep on-
mi ddellijk me dische hulp in na dat u b en-
zine heeft in geslikt, veel benzined amp
heeft ing eademd of b enzine in uw o gen
heeft gekreg en. Als b enzine op uw hui d
terechtkomt, was deze dan af met water
en zeep. Als u benzine op uw kle din g
morst, trek d an andere kled ing aan.
DAU49743
LET OP
DCA11401
Ge bruik uitsluiten d loo dvrije benzine.
Loo dhou den de benzine veroorzaakt
ernsti ge schad e aan inwen dig e motor-
on der delen als kleppen en zui gerveren
en ook aan het uitlaatsysteem.
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 95 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk of
gebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskos-
ten beperkt. Gasohol
Er bestaan twee typen gasohol: gasohol
met ethanol en gasohol met methanol.
Gasohol met ethanol kan worden gebruikt,
mits het ethanolgehalte niet hoger is dan
10% (E10). Gasohol met methanol wordt
niet aangeraden door Yamaha aangezien
deze schade kan toebrengen aan het
brandstofsysteem of problemen kan ople-
veren met de voertuigprestaties.
Voor geschreven bran dstof:
Normale loodvrije benzine (gasohol
[E10] acceptabel)
Inhou d b ran dstoftank:
17 L (4.5 US gal, 3.7 Imp. gal)
Bran dstofreserve:
3.2 L (0.84 US gal, 0.70 Imp.gal)
UB61D1D0.book Page 16 Tuesday, September 15, 2015 4:59 PM
