Werking van d e bed iening selementen en instrumenten
3-17
3
DAU55512
Tankbeluchtin gsslan g en over-
loopslan g
Alvorens de motorfiets te gebruiken:
 Controleer alle slangaansluitingen.
 Controleer alle slangen op scheuren
of beschadiging en vervang indien no-
dig.
 Controleer voor alle slangen of het uit-
einde ervan niet is verstopt en reinig
indien nodig.
 Controleer of alle slangen door de
klem worden geleid.
 Controleer of het verfmerkteken op
alle slangen onder de klem is ge-
plaatst.
DAU13434
Uitlaatkatalysator
Dit model is uitgerust met een uitlaatkataly-
sator.
WAARSCHUWING
DWA10863
Het uitlaatsysteem is heet na dat de mo-
tor heeft ged raai d. Let op het vol gen de
om bran dgevaar of bran dwon den te
voorkomen:
 Parkeer de machine nooit nab ij
b ran dgevaarlijke stoffen, zoals op
g ras of op an der materiaal dat ge-
makkelijk vlam vat.
 Parkeer de machine op een plek
waar voet gan gers of kin deren niet
g emakkelijk met het hete uitlaatsy-
steem in aanrakin g kunnen komen.
 Controleer of het uitlaatsysteem is
afgekoel d alvorens on derhou ds-
werkzaamhe den uit te voeren.
 Laat de motor niet lan ger dan enke-
le minuten stationair draaien. Lan g
stationair draaien kan lei den tot
oververhittin g.
LET OP
DCA10702
Ge bruik uitsluiten d loo dvrije benzine. Bij
g eb ruik van loo dhou den de benzine zal
onherstel bare schad e worden toeg e-
b racht aan de uitlaatkatalysator.
1. Tankbeluchtingsslang en overloopslang
2. Klem
3. Oorspronkelijke positie (verfmerkteken)
3
1
2
UB61D1D0.book Page 17 Tuesday, September 15, 2015 4:59 PM

Werking van d e bed iening selementen en instrumenten
3-18
3
DAU32981
Zadel
Verwij deren van het za del
1. Steek de sleutel in het zadelslot en draai linksom.
2. Houd de sleutel in deze stand vast, trek het zadel aan de achterzijde om-
hoog en trek dan het zadel los.
Aan bren gen van het za del
1. Steek het uitsteeksel aan de voorzijde van het zadel in de zadelbevestiging,
zoals getoond in de afbeelding.
2. Druk het zadel aan de achterzijde om- laag om te vergrendelen.
3. Neem de sleutel uit.
OPMERKING
Controleer of het zadel stevig is vergren-
deld alvorens te gaan rijden.
1. Zadelslot
2. Ontgrendelen.
1. Uitsteeksel
2. Zadelbevestiging
1 2
1
2
UB61D1D0.book Page 18 Tuesday, September 15, 2015 4:59 PM

Werking van d e bed iening selementen en instrumenten
3-19
3
DAU46752
Helmb evestigin g
De helmbevestiging bevindt zich onder het
zadel. De boordgereedschapsset bevat
een helmborgkabel waarmee een helm aan
de helmbevestiging kan worden bevestigd.
Om een helm aan de helm bevesti gin g te
b evesti gen
1. Verwijder het zadel. (Zie pagina 3-18.)
2. Haal zoals afgebeeld de helmborgka- bel door de gesp aan de helmriem en
haak dan de kabellussen over de
helmbevestiging.
3. Plaats de helm aan de rechterzijde van de machine, en breng het zadel aan.
WAARSCHUWING! Ga nooit rij den
met een helm vast gemaakt aan d e
helm bevesti gin g, aan gezien de helm o
bjecten kan raken met mo-
g elijk verlies van de controle over
d e machine en een on geval tot g e-
vol g.
[DWA10162]
Om een helm los te maken van de helm-
b evesti gin g
Verwijder het zadel, haal de helmborgkabel
los van de helmbevestiging en de helm, en
breng het zadel weer aan.
1. Helmbevestiging
2. Boordgereedschapsset
3. Helmborgkabel
1. Helm
2. Helmborgkabel
3. Helmbevestiging
2
3
1
123
UB61D1D0.book Page 19 Tuesday, September 15, 2015 4:59 PM

Werking van d e bed iening selementen en instrumenten
3-20
3
DAU14454
Opber gcompartiment
Het opbergcompartiment bevindt zich on-
der het zadel. (Zie pagina 3-18.)
Als de Gebruikershandleiding of andere do-
cumentatie in het opbergcompartiment
wordt opgeborgen, doe ze dan in een plas-
tic zak om nat worden te voorkomen. Zorg
bij het wassen van de machine dat geen
water het opbergcompartiment kan bin-
nendringen.
WAARSCHUWING
DWA10962
 Overschrij d het maximumlaa dge-
wicht van 3 k g (7 l b) van het op ber g-
compartiment niet.
 Overschrij d het maximumlaa dge-
wicht van 190 k g (419 l b) (XJ6NA)
195 k g (430 l b) (XJ6N) voor de ma-
chine niet.
DAU46833
Stan d van het stuur
Het stuur kan in twee verschillende standen
worden gezet, al naar gelang de voorkeur
van de bestuurder. Laat de stand van het
stuur aanpassen bij een Yamaha-dealer.
1. Opbergcompartiment
1
1. Stuur
1
UB61D1D0.book Page 20 Tuesday, September 15, 2015 4:59 PM

Werking van d e bed iening selementen en instrumenten
3-21
3
DAU47001
Schok demperunit afstellen
Deze schokdemper is uitgerust met een
stelring voor veervoorspanning.
LET OP
DCA10102
Pro beer nooit voor bij de maximum- of
minimuminstellin gen te draaien om
scha de aan het mechanisme te voorko-
men.
Stel de veervoorspanning als volgt af.
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
r i n g i n d e r i ch t i n g (a ). D r a ai o m d e v ee r v o o r -
spanning te verlagen en zo de vering
zachter te maken de stelring in de richting
(b).  Zet de gewenste inkeping in de stel-
ring tegenover de positie-indicator op
de schokdemper.
 Verricht de afstelling met de speciale
sleutel met het verlengstuk in de
boordgereedschapsset.
WAARSCHUWING
DWA10222
Deze schok demperunit is g evuld met
stikstof gas on der ho ge druk. Lees de
on derstaan de informatie zor gvul dig
d oor alvorens werkzaamhe den uit te
voeren aan d e schokdemperunit.
 Pro beer de gascilin der niet te ope-
nen en b lijf er verder vanaf.
 Stel de schok demperunit niet b loot
aan open vuur of een an dere hitte-
b ron. Hier door kan d e gas druk zo
hoo g oplopen dat de unit explo-
d eert.
 Voorkom vervormin g of b eschad i-
g in g van de cilin der. Scha de aan de
ci li

n d er zal resulteren in slechte
d empin gsprestaties.
 Werp een bescha digde of versleten
schok demperunit niet zelf weg .
Bren g d e schokd emperunit voor elk
on derhou d naar een Yamaha- dea-
ler.
1. Verlengstuk
2. Speciale sleutel
3. Stelring veervoorspanning
4. Positie-indicator
Afstellin g veervoorspannin g:
Minimum (zacht): 1
Standaard: 3
Maximum (hard):
7
1
2
3
4
5
6
7
1 2
3(a)
(b)
4
UB61D1D0.book Page 21 Tuesday, September 15, 2015 4:59 PM

Werking van d e bed iening selementen en instrumenten
3-22
3
DAU15306
Zijstan daar d
De zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.
OPMERKING
De ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie de volgende paragraaf voor een
uitleg over het startspersysteem.)
WAARSCHUWING
DWA10242
Met de machine mag nooit worden gere-
d en terwijl de zijstan daar d omlaa g staat
of niet behoorlijk kan wor den op getrok-
ken (of niet omhoo g b lijft), an ders kan d e
zijstan daar d d e gron d raken en zo d e
b estuur der aflei den, waar door de ma-
chine mo gelijk on bestuur baar wor dt.
Het Yamaha startspersysteem is ont-
worpen om d e bestuur der te helpen b ij
zijn verantwoor delijkhei d de zijstan-
d aar d op te trekken alvorens we g te rij-
d en. Controleer dit systeem daarom
re gelmati g en laat het repareren door
een Yamah

a dealer als de werkin g niet
naar behoren is.
DAU66730
Startspersysteem
Het startblokkeringssysteem (waarvan de
zijstandaardschakelaar, de koppelingshen-
delschakelaar en de vrijstandschakelaar
deel uitmaken) heeft de volgende functies.
 Het verhindert starten wanneer de
versnellingsbak in een versnelling is
geschakeld en de zijstandaard is op-
geklapt, terwijl de koppelingshendel
niet is ingetrokken.
 Het verhindert starten wanneer de
versnellingsbak in een versnelling is
geschakeld en de koppelingshendel is
ingetrokken, terwijl de zijstandaard
nog omlaag staat.
 Het schakelt een draaiende motor uit
wanneer de versnellingsbak in een
versnelling staat en de zijstandaard
omlaag wordt bewogen.

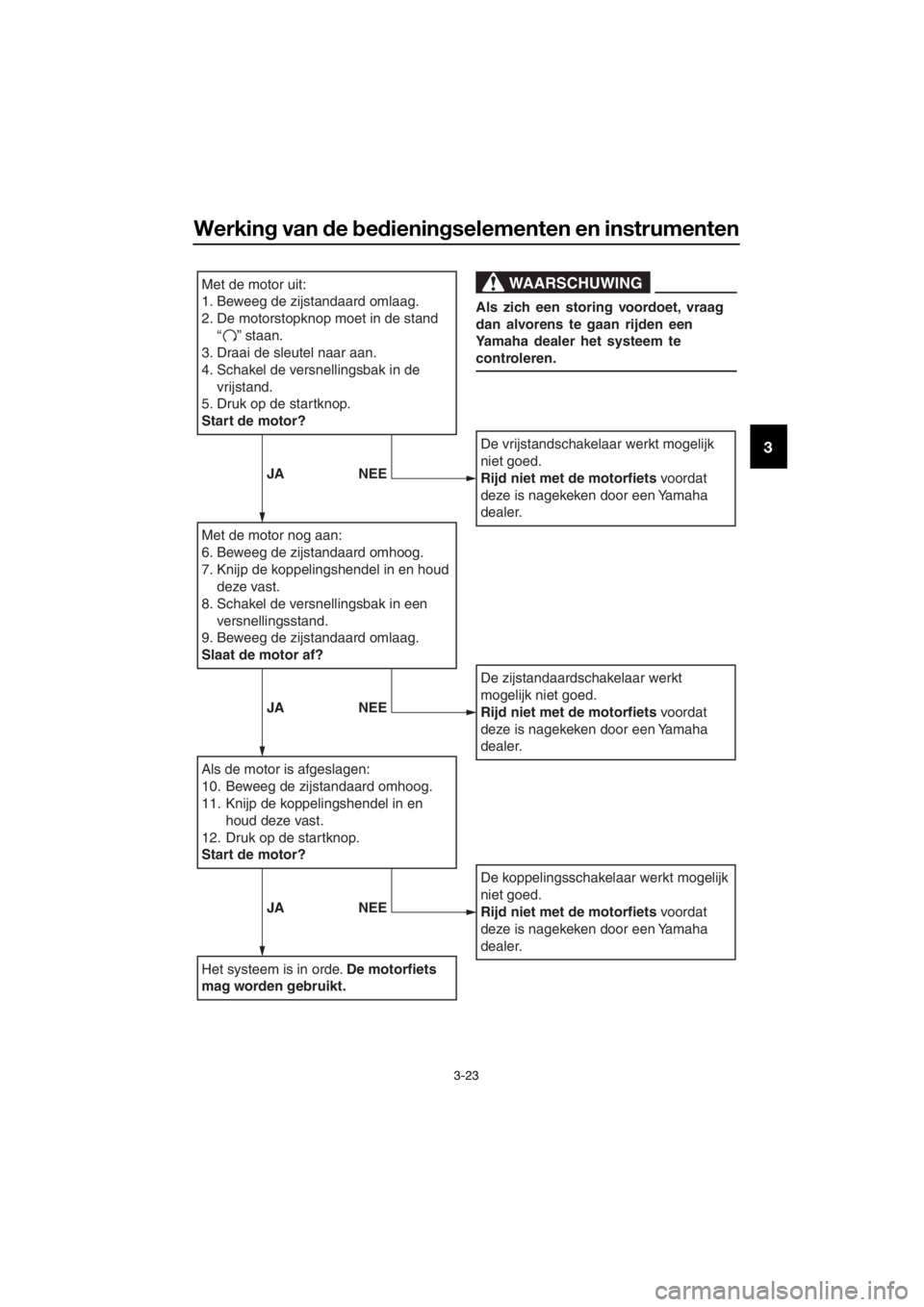

Controleer de werking van het startblokke-
ringssysteem regelmatig volgens de onder-
staande procedure.
UB61D1D0.book Page 22 Tuesday, September 15, 2015 4:59 PM

Werking van d e bed iening selementen en instrumenten
3-23
3
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2.
De motorstopknop moet in de stand
“ ” staan.
3. Draai de sleutel naar aan.
4. Schakel de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Knijp de koppelingshendel in en houd deze vast.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Knijp de koppelingshendel in en houd deze vast.
12. Druk op de startknop.
Start de motor?
Het systeem is in orde. De motorfiets
mag worden gebruikt.
De vrijstandschakelaar werkt mogelijk
niet goed.
Rijd niet met de motorfiets voordat
deze is nagekeken door een Yamaha
dealer.
De zijstandaardschakelaar werkt
mogelijk niet goed.
Rijd niet met de motorfiets voordat
deze is nagekeken door een Yamaha
dealer.
De koppelingsschakelaar werkt mogelijk
niet goed.
Rijd niet met de motorfiets voordat
deze is nagekeken door een Yamaha
dealer.
WAARSCHUWING
Als zich een storing voordoet, vraag
dan alvorens te gaan rijden een
Yamaha dealer het systeem te
controleren.
JA NEE
JANEE
JANEE
UB61D1D0.book Page 23 Tuesday, September 15, 2015 4:59 PM

Voor uw veilighei d – controles voor het rij den
4-1
4
DAU63440
Inspecteer uw machine voor elk gebruik om te waarborgen dat deze in een veilige werken-
de staat is. Volg altijd de schema’s en procedures voor inspectie en onderhoud in de ge-
bruikershandleiding.
WAARSCHUWING
DWA11152
Onvol doen de inspectie of on derhou d van de machine ver groot het risico op on geval
of scha de. Rij d niet met de machine als u een pro bleem he bt g evon den. Als een pro-
b leem niet kan wor den op gelost via de proce dures in d eze handlei din g, laat d e ma-
chine dan nazien door een Yamaha d ealer.
Controleer voor het gebruik van deze machine de volgende punten:
ITEM CONTROLESPAGINA
Bran dstof • Controleer het brandstofniveau in de brandstoftank.
• Vul indien nodig brandstof bij.
• Controleer de brandstofleiding op lekkage.
• Controleer de tankbeluchtingsslang en overloopslang
op obstakels, scheuren of beschadiging en controleer
de slangaansluitingen. 3-15,
3-17
Motorolie • Controleer het olieniveau in de motor.
• Vul indien nodig het aanbevolen type olie bij tot aan het
voorgeschreven niveau.
• Controleer de machine op olielekkage. 6-9
Koelvloeistof • Controleer het koelvloeistofniveau in het reservoir.
• Vul indien nodig de aanbevolen koelvloeistof bij tot aan
het voorgeschreven niveau.
• Controleer het koelsysteem op lekkage. 6-12
Voorrem • Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan
een Yamaha dealer het hydraulisch systeem te ontluch-
ten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorgeschreven niveau.
• Controleer het hydraulisch systeem op lekkage. 6-23,
6-24
Achterrem • Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan
een Yamaha dealer het hydraulisch systeem te ontluch-
ten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorgeschreven niveau.
• Controleer het hydraulisch systeem op lekkage. 6-23,
6-24
UB61D1D0.book Page 1 Tuesday, September 15, 2015 4:59 PM

Voor uw veilighei d – controles voor het rij den
4-2
4
Koppelin g • Controleer de werking.
• Smeer indien nodig de kabel.
• Controleer de vrije slag van de koppelingshendel.
• Stel indien nodig bij. 6-21
Gas greep • Controleer of de werking soepel is.
• Controleer de vrije slag van de gasgreep.
• Vraag indien nodig de Yamaha dealer om de vrije slag
van de gasgreep af te stellen en de kabel en het kabel-
huis te smeren. 6-17,
6-29
Be dienin gska bels • Controleer of de werking soepel is.
• Smeer indien nodig.
6-28
Aan drijfkettin g • Controleer of de ketting correct is aangespannen.
• Stel indien nodig bij.
• Controleer de conditie van de ketting.
• Smeer indien nodig. 6-26,
6-28
Wielen en b anden • Controleer op schade.
• Controleer de conditie van de band en de profieldiepte.
• Controleer de bandspanning.
• Corrigeer indien nodig. 6-18,
6-21
Rem- en schakelped a-
len • Controleer of de werking soepel is.
• Smeer indien nodig de pedaalscharnierpunten.
6-29
Rem- en koppelin gs-
hen dels • Controleer of de werking soepel is.
• Smeer indien nodig de hendelscharnierpunten.
6-30
Zijstan daar d • Controleer of de werking soepel is.
• Smeer indien nodig het scharnierpunt. 6-30
Frame bevesti gin gen • Controleer of alle moeren, bouten en schroeven stevig
zijn vastgezet.
• Zet indien nodig vast. —
Instrumenten, verlich-
tin g, si gnalering ssy-
steem en schakelaars • Controleer de werking.
• Corrigeer indien nodig.
—
Zijstan daar dschake-
laar • Controleer de werking van het startspersysteem.
• Als het systeem niet correct werkt, vraag dan een
Yamaha dealer de machine te controleren. 3-22
ITEM CONTROLES PAGINA
UB61D1D0.book Page 2 Tuesday, September 15, 2015 4:59 PM

Gebruik en belan grijke rij-informatie
5-1
5
DAU15952
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvol doen de vertrouw dhei d met de
b ed ienin gselementen kan lei den tot ver-
lies van de controle, met mo gelijk een
on geval of letsel tot gevol g.
DAU47152
OPMERKING
Dit model is uitgerust met:
 een hellingshoeksensor, waarbij de
motor afslaat bij kanteling. Het display
geeft in dat geval foutcode 30 weer,
maar dit betreft geen storing. Draai de
sleutel naar “OFF” en vervolgens naar
“ON” om de foutcode te wissen. Als u
dat niet doet zal de motor niet starten,
ondanks dat de motor wordt aange-
zwengeld als u op de startknop drukt.
 een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Het display
geeft in dat geval foutcode 70 weer,
maar dit betreft geen storing. Druk op
de startschakelaar om de foutcode te
wissen en de motor opnieuw te star-
ten.
UB61D1D0.book Page 1 Tuesday, September 15, 2015 4:59 PM
