Informações relativas à segurança
1-5
1
Pneus e jantes do mercado de reposição
Os pneus e as jantes fornecidos com o seu
motociclo foram concebidos para corres-
ponder às capacidades de desempenho e
para garantir a melhor combinação possí-
vel de condução, travagem e conforto. Ou-
tros pneus, jantes, dimensões e
combinações podem não ser apropriados.
Consulte a página 6-19 para obter mais in-
formações sobre as especificações dos
pneus e a substituição dos mesmos.
Transporte do Motociclo
Certifique-se de que segue as instruções
que se seguem antes de transportar o mo-
tociclo noutro veículo.  Retire todos os itens soltos do moto-
ciclo.
 Certifique-se de que a torneira de
combustível (se fizer parte do equipa-
mento) está na posição “OFF” e de
que não existem fugas de combustí-
vel.
 Aponte a roda dianteira para a frente
no reboque ou na caixa do camião e
prenda-a num carril para impedir o
movimento.
 Engrene a transmissão (para os mo-
delos equipados com transmissão
manual).
 Prenda o motociclo com cabos de re-
tenção ou prendedores adequados
que estejam presos a partes sólidas
do motociclo, tal como o chassis ou o
triplo grampo da forquilha dianteira
superior (e não, por exemplo, a guia-
dores montados em borracha ou si-
nais de mudança de direção, ou
peças que possam partir). Escolha
cuidadosamente o local para os pren-
dedores, de modo que estes não fric-
cionem contra superfícies pintadas
durante o transporte. 
A suspensão deve ser ligeiramente
comprimida pelos cabos de retenção,
se possível, para que o motociclo não
ressalte excessivamente durante o
transporte.
UB61P1P0.book Page 5 Wednesday, September 16, 2015 12:06 PM

Descrição
2-1
2
PAU63371

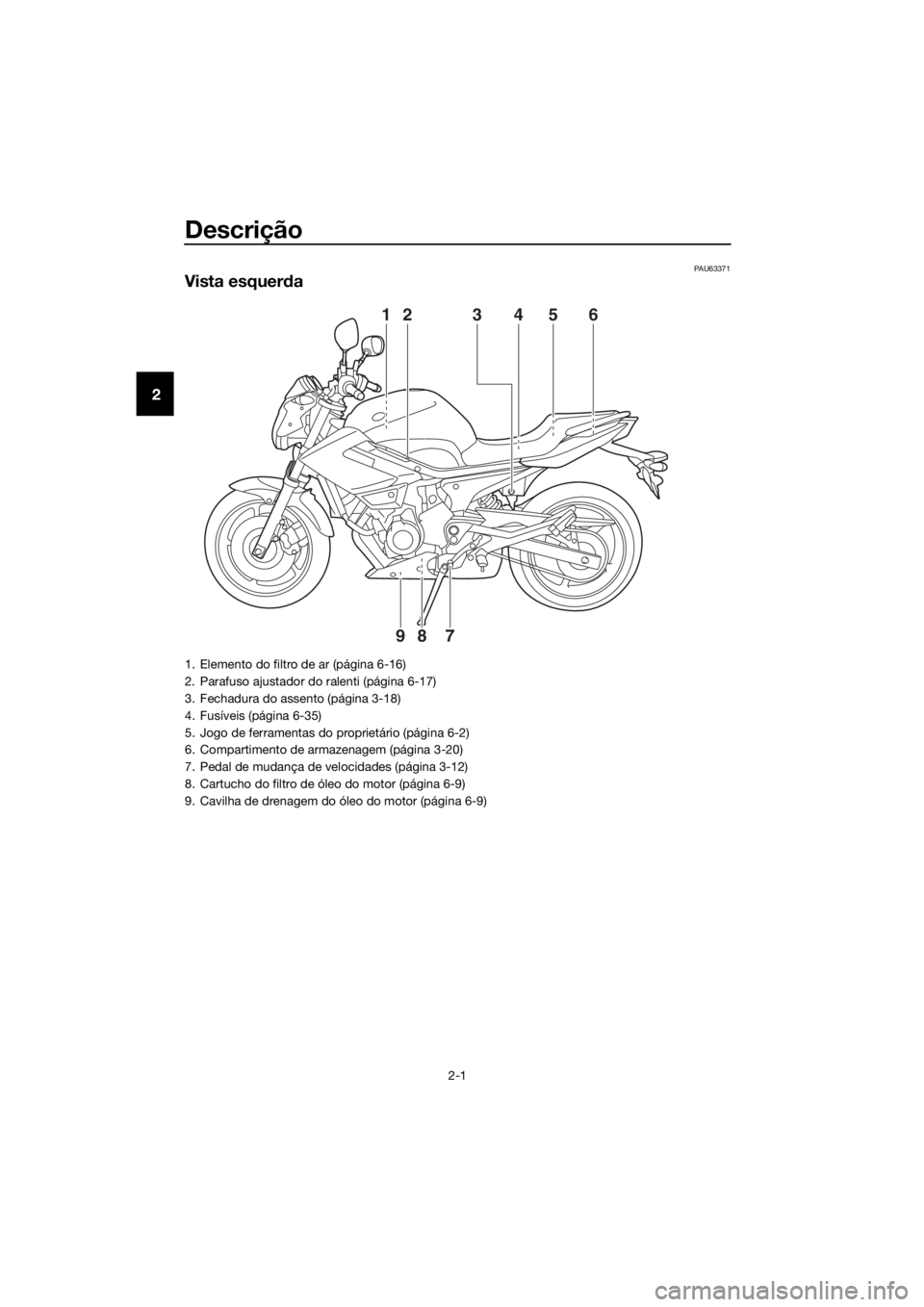

Vista esquerda
12 3 4 65
789
1. Elemento do filtro de ar (página 6-16)
2. Parafuso ajustador do ralenti (página 6-17)
3. Fechadura do assento (página 3-18)
4. Fusíveis (página 6-35)
5. Jogo de ferramentas do proprietário (página 6-2)
6. Compartimento de armazenagem (página 3-20)
7. Pedal de mudança de velocidades (página 3-12)
8. Cartucho do filtro de óleo do motor (página 6-9)
9. Cavilha de drenagem do óleo do motor (página 6-9)
UB61P1P0.book Page 1 Wednesday, September 16, 2015 12:06 PM

Descrição
2-2
2
PAU63391

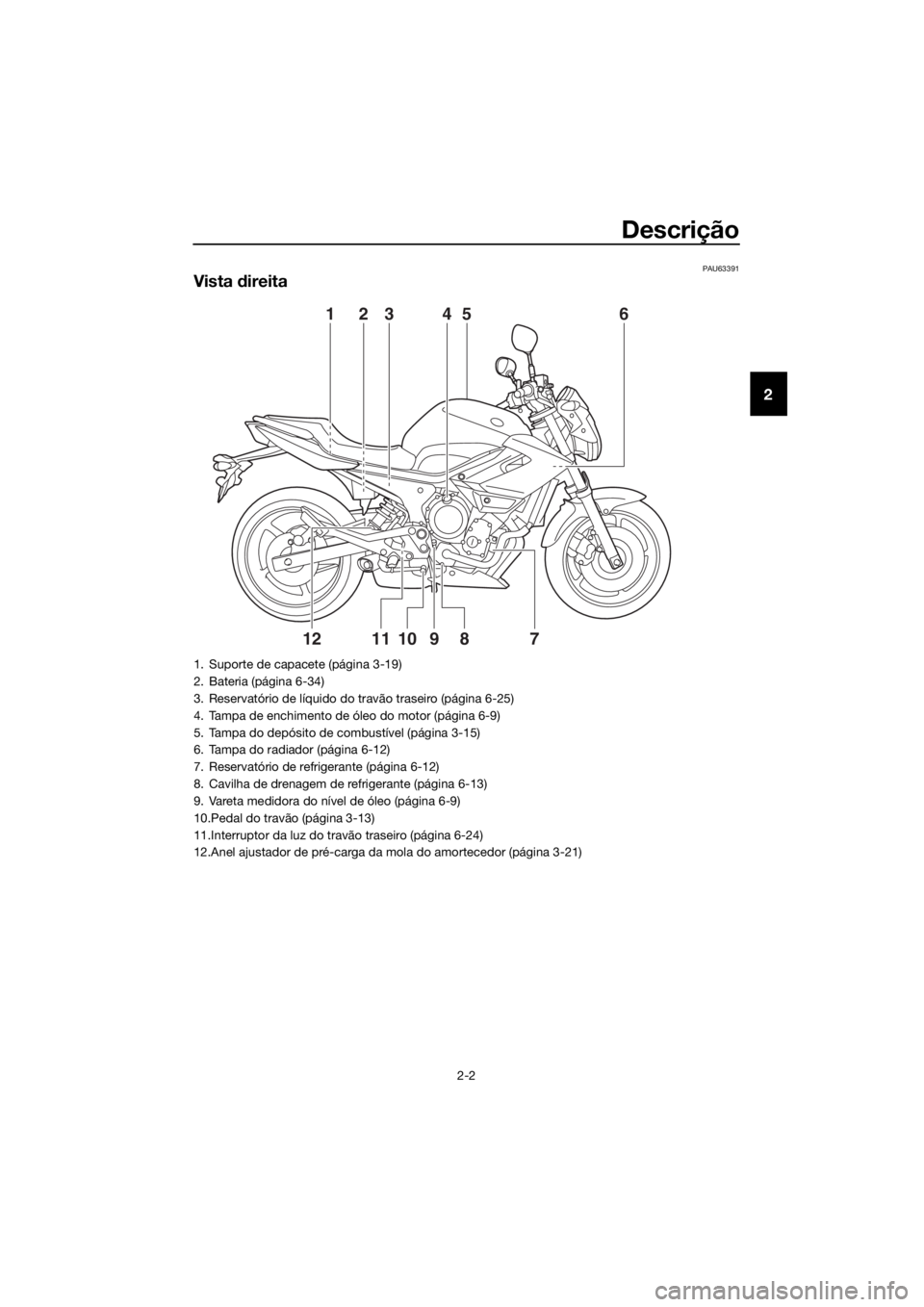

Vista direita
123 456
78910
1112
1. Suporte de capacete (página 3-19)
2. Bateria (página 6-34)
3. Reservatório de líquido do travão traseiro (página 6-25)
4. Tampa de enchimento de óleo do motor (página 6-9)
5. Tampa do depósito de combustível (página 3-15)
6. Tampa do radiador (página 6-12)
7. Reservatório de refrigerante (página 6-12)
8. Cavilha de drenagem de refrigerante (página 6-13)
9. Vareta medidora do nível de óleo (página 6-9)
10.Pedal do travão (página 3-13)
11.Interruptor da luz do travão traseiro (página 6-24)
12.Anel ajustador de pré-carga da mola do amortecedor (página 3-21)
UB61P1P0.book Page 2 Wednesday, September 16, 2015 12:06 PM

Descrição
2-3
2
PAU63401
Controlos e instrumentos
123 56784
1. Alavanca da embraiagem (página 3-12)
2. Interruptores do guiador esquerdo (página 3-10)
3. Interruptor principal/bloqueio da direção (página 3-2)
4. Módulo do contador multifuncional (página 3-6)
5. Reservatório de líquido do travão dianteiro (página 6-25)
6. Interruptores do guiador direito (página 3-10)
7. Punho do acelerador (página 6-18)
8. Alavanca do travão (página 3-13)
UB61P1P0.book Page 3 Wednesday, September 16, 2015 12:06 PM

Funções dos controlos e instrumentos
3-1
3
PAU10978
Sistema imobilizad or
Este veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chave
normais. Este sistema é composto pelo se-
guinte:
 uma chave de reconfiguração do có-
digo (com um arco vermelho)
 duas chaves de série (com um arco
preto) que podem ser reconfiguradas
com novos códigos
 um transmissor-recetor (instalado na
chave de reconfiguração do código)
 uma unidade imobilizadora
 uma ECU (Unidade de Controlo Ele-
trónico)
 um indicador luminoso do sistema
imobilizador (Consulte a página 3-6.)
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Dado que a reconfigura-
ção é um processo difícil, leve o veículo,
bem como as três chaves, a um concessio-
nário Yamaha, para qu e aí sejam reconfigu-
radas. Não use a chave com o arco
vermelho para conduzir o veículo. Esta
chave destina-se apenas a ser utilizada
para a reconfiguração das chaves de série.
Use sempre uma chave de série para a
condução do veículo.
PRECAUÇÃO
PCA11822
 NÃO PERCA A CHAVE DE RECON-
FIGURAÇÃO DO CÓDIGO! SE A
PERDER CONTACTE O CONCES-
SIONÁRIO IMEDIATAMENTE! Se
per der a chave d e reconfiguração
d o có digo, é impossível registar no-
vos có digos nas chaves normais.
As chaves normais pod em continu-
ar a ser utiliza das para ligar o veícu-
lo, no entanto, se a reconfiguração
d o có digo for necessária (isto é, se
for feita uma nova chave normal ou
se se per derem to das as chaves)
d eve substituir-se a totali dad e do
sistema imobiliza dor. Assim, é alta-
mente recomen dável utilizar a cha-
ve normal e manter a chave d e
reconfiguração do có digo num lu-
gar seguro.
 Não mergulhe as chaves na água.
 Não exponha as chaves a tempera-
turas excessivamente altas.
 Não coloque as chaves junto a ímãs
(incluin do, entre outros, pro dutos
tais como altifalantes, etc.).
 Não coloque as chaves junto a ob-
jetos que transmitam sinais elétri-
cos.
 Não coloque objetos pesad os so-
bre as chaves.
 Não retifique nem altere o formato
das chaves.
 Não desmonte a peça plástica das
chaves.
 Não coloque duas chaves d e um
sistema imobiliza dor no mesmo
porta-chaves.
 Mantenha as chaves normais e as
chaves do s istema imobiliza
dor
af

asta das da chave d e reconfigura-
ção do có digo d o veículo.

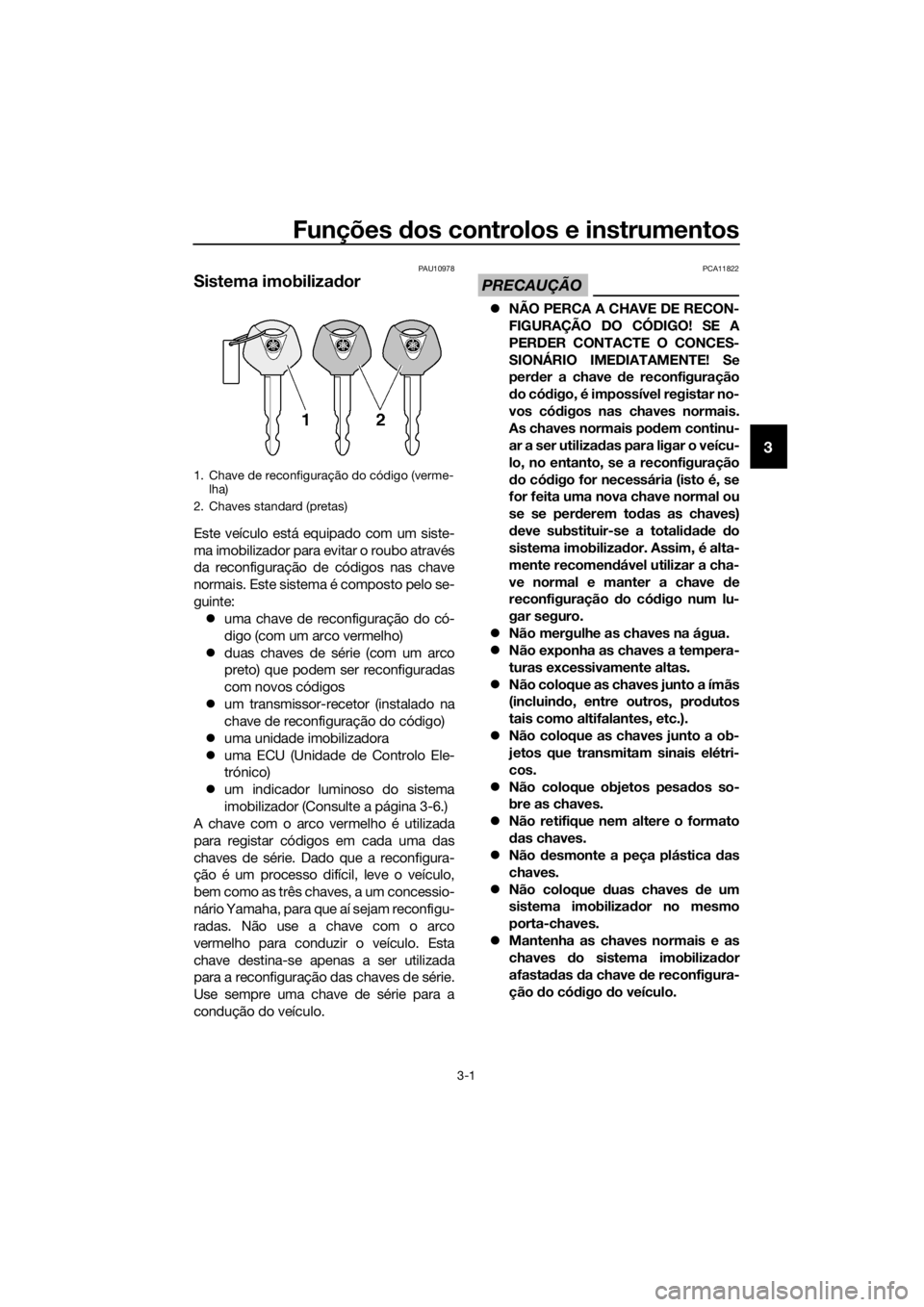

1. Chave de reconfiguração do código (verme-
lha)
2. Chaves standard (pretas)
UB61P1P0.book Page 1 Wednesday, September 16, 2015 12:06 PM

Funções dos controlos e instrumentos
3-2
3
 Mantenha as chaves de outro siste-
ma imobiliza dor afasta das do inter-
ruptor principal, uma vez que
pod em causar interferência no si-
nal.PAU10474
Interruptor prin cipal/bloqueio da
d ireção
O interruptor principal/bloqueio da direção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direção.
As várias posições são descritas a seguir.
NOTA
Use a chave de série (arco preto) para a uti-
lização normal do veículo. Para minimizar o
risco de perder a chave de reconfiguração
do código (arco vermelho), mantenha-a
num local seguro e utilize-a apenas para re-
configurar códigos.
PAU38531LIGADO (ON)
Todos os circuitos elétricos são alimenta-
dos, as luzes dos contadores, do farolim
traseiro, da chapa de matrícula e dos míni-
mos acendem-se, e o motor pode ser colo-
cado em funcionamento. A chave não
pode ser retirada.
NOTA
O farol dianteiro acende-se automatica-
mente quando o motor é colocado em fun-
cionamento e permanece aceso até a
chave ser rodada para “OFF”, mesmo que
o motor pare.
PAU10662DESLIGADO (OFF)
Todos os sistemas elétricos estão desliga-
dos. A chave pode ser retirada.
P
ON
OFF
LOCK
UB61P1P0.book Page 2 Wednesday, September 16, 2015 12:06 PM

Funções dos controlos e instrumentos
3-3
3
AVISO
PWA10062
Nunca ro de a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas elétricos
serão desliga dos, o que po de resultar na
per da de controlo ou num aci dente.
PAU10687BLOQUEIO (LOCK)
A direção está bloqueada e todos os siste-
mas elétricos estão desligados. A chave
pode ser retirada.
Para bloquear a direção
1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF”, em- purre-a para dentro e rode-a para
“LOCK”.
3. Retire a chave.
NOTA
Se a direção não bloquear, tente virar o
guiador ligeiramente para a direita.
Para desbloquear a direção
1. Insira a chave.
2. Com a chave na posição “LOCK”, empurre-a para dentro e rode-a para
“OFF”.
PAU34342 (Estacionamento)
A direção está bloqueada e as luzes do fa-
rolim traseiro, da chapa de matrícula e dos
mínimos estão acesas. As luzes de perigo
e os sinais de mudança de direção podem
ser ligadas, mas todos os outros sistemas
elétricos estão desligados. A chave pode
ser retirada.
A direção tem de ser bloqueada antes da
chave poder ser colocada em “ ”.
PRECAUÇÃO
PCA11021
Não utilize a posição de estacionamento
d urante um longo perío do de tempo,
caso contrário a bateria po de descarre-
gar.

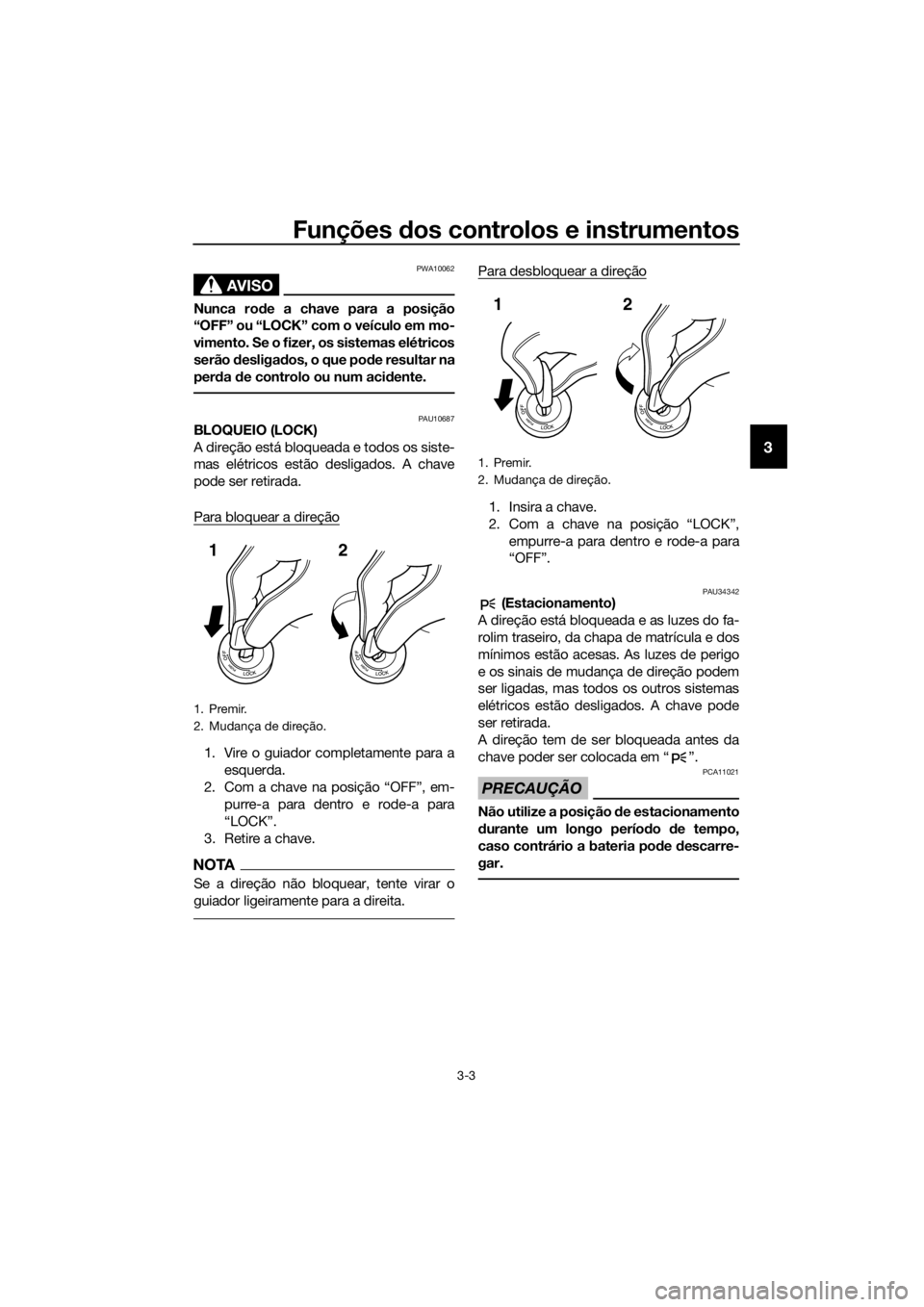

1. Premir.
2. Mudança de direção.
12
1. Premir.
2. Mudança de direção.
12
UB61P1P0.book Page 3 Wednesday, September 16, 2015 12:06 PM

Funções dos controlos e instrumentos
3-4
3
PAU49398
In dica dores luminosos e luzes de
a d vertência
PAU11022In dica dor luminoso d e mudança de
d ireção “ ”
Este indicador luminoso fica intermitente
quando um sinal de mudança de direção
está a piscar.
PAU11061In dica dor luminoso de ponto morto “ ”
Este indicador luminoso acende-se quan-
do a transmissão está em ponto morto.
PAU11081In dica dor luminoso d e máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU11256Luz de a dvertência do nível de
óleo “ ”
Esta luz de advertência acende-se se o ní-
vel do óleo do motor estiver baixo.
O circuito elétrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apaga-se.
Se a luz de advertência não se acender
logo quando a chave for rodada para “ON”
ou se permanecer acesa depois de se con-
firmar que o nível de óleo está correto (con-
sulte a página 6-9), solicite a um
concessionário Yamaha que verifique o ve-
ículo.
NOTA
 Mesmo que o nível do óleo seja sufi-
ciente, a luz de advertência pode tre-
meluzir quando conduzir num declive
ou durante uma aceleração ou desa-
celeração súbita, o que não significa
uma avaria.
 Este modelo está equipado com um
dispositivo de autodiagnóstico para o
circuito de deteção do nível de óleo.
Se o dispositivo detetar um problema
no circuito de deteção do nível de
óleo, a luz de advertência do nível de
óleo fica intermitente. Se isto aconte-
cer, solicite a um concessionário
Yamaha que verifique o veículo.
PAU72930Luz de a dvertência da temperatura do
refrigerante “ ”
Esta luz de advertência acende-se se o
motor sobreaquecer. Se isto acontecer, re-
duza a carga do motor imediatamente. Se
a mensagem “HI” ficar intermitente no visor
da temperatura do refrigerante, pare o veí-
culo e, depois, desligue o motor e deixe-o
arrefecer.
1. Indicador luminoso de mudança de direção “ ”
2. Indicador luminoso do sistema imobilizador
3. Indicador luminoso de ponto morto “ ”
4. Indicador luminoso de máximos “ ”
5. Luz de advertência de problema no motor “ ”
6. Luz de advertência do nível de óleo “ ”
7. Luz de advertência da temperatura do refrigerante “ ”
8. Luz de advertência do sistema de travão an- tibloqueio (ABS) “ ” (para modelos com
sistema ABS)
ABS
1 2 345
76
8
ABS
UB61P1P0.book Page 4 Wednesday, September 16, 2015 12:06 PM

Funções dos controlos e instrumentos
3-5
3
O circuito elétrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON”
ou se permanecer acesa, solicite a um con-
cessionário Yamaha que verifique o circui-
to elétrico.
PRECAUÇÃO
PCA10022
Interrompa o funcionamento do motor
se este estiver a sobreaquecer.
NOTA
 Para veículos equipados com ventoi-
nha do radiador, a ativação ou desati-
vação automática desta(s) efetua-se
em função da temperatura do líquido
refrigerante no radiador.
 Se o motor sobreaquecer, consulte a
página 6-48 para obter mais instru-
ções.
PAU59110Luz de a dvertência de problema no
motor “ ”
Esta luz de advertência acende-se ou fica
intermitente se um problema for detetado
no circuito elétrico de supervisão do motor.
Se isto acontecer, solicite a um concessio-
nário Yamaha que verifique o sistema de
auto-diagnóstico. (Consulte a página 3-9
para obter explicações sobre o dispositivo
de auto-diagnóstico.)
O circuito elétrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apagar-se. Se a luz de advertência não se acender
logo quando a chave é rodada para “ON”
ou se permanecer acesa, solicite a um con-
cessionário Yamaha que verifique o circui-
to elétrico.
NOTA
A luz de advertência de problema no motor
acende-se enquanto é premido o interrup-
tor de arranque, mas isto não significa que
existe uma avaria.
PAU51781Luz
de ad vertência do ABS “ ” (para
mo delos com sistema ABS)
Em funcionamento normal, a luz de adver-
tência do ABS acende-se quando a chave
é rodada para “ON” e desliga-se após ser
atingida uma velocidade de 10 km/h (6
mi/h) ou superior.
Se a luz de advertência do ABS:  não se acender quando a chave é ro-
dada para “ON”
 se acender ou ficar intermitente du-
rante a condução
 não se apagar após ser atingida uma
velocidade de 10 km/h (6 mi/h) ou su-
perior
O sistema ABS pode não funcionar corre-
tamente. Se acontecer alguma das situa-
ções acima, solicite a um concessionário
Yamaha que verifique o sistema logo que possível. (Consulte uma explicação do sis-
tema ABS na página 3-14.)
AVISO
PWA16041
Se a luz de ad vertência do ABS não se
d esligar depois de ser atingi da uma ve-
loci dad e de 10 km/h (6 mi/h) ou superior,
ou se a luz de a dvertência se acen der ou
ficar intermitente d urante a condução, o
sistema de travagem passa para trava-
gem convencional. Se ocorrer alguma
d as situações acima, ou se a luz de a d-
vertência nem sequer se acen der, seja
extremamente cui dad oso para evitar a
ABS
UB61P1P0.book Page 5 Wednesday, September 16, 2015 12:06 PM

Funções dos controlos e instrumentos
3-6
3
possibili dad e de bloqueio d as rodas du-
rante uma travagem de emergência. So-
licite a um concessionário Yamaha que
verifique o sistema de travagem e os cir-
cuitos elétricos logo que possível.
NOTA
Se o interruptor de arranque for premido
com o motor em funcionamento, a luz de
advertência do ABS acende-se, mas isto
não é uma avaria.
PAU38626In dica dor luminoso d o sistema imobili-
za dor
Depois de a chave ser rodada para “OFF” e
terem passado 30 segundos, o indicador
luminoso ficará intermitente indicando que
o sistema imobilizador está ativado. Passa-
das 24 horas, o indicador luminoso para de
piscar, mas o sistema imobilizador conti-
nua ativado.
O circuito elétrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”. O indicador luminoso deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se o indicador luminoso não se acender
logo quando a chave é rodada para “ON”
ou se permanecer aceso, solicite a um con-
cessionário Yamaha que verifique o circui-
to elétrico.
O dispositivo de auto-diagnóstico também
deteta problemas nos circuitos do sistema
imobilizador. (Consulte a página 3-9 para
obter explicações sobre o dispositivo de
auto-diagnóstico.)
PAU4676A
Conta dor multifuncional
AVISO
PWA12423
Pare o veículo antes de fazer ajustes ao
mó dulo do conta dor multifuncional. A
alteração dos ajustes durante a con du-
ção pod e distrair o con dutor e aumentar
o risco d e acidente.
O módulo do contador multifuncional está
equipado com o seguinte:
 velocímetro
 taquímetro
 conta-quilómetros
 dois contadores de percurso
 contador de percurso de reserva de
combustível
 relógio
 indicador de combustível
 visor da temperatura do líquido refri-
gerante
 dispositivo de autodiagnóstico

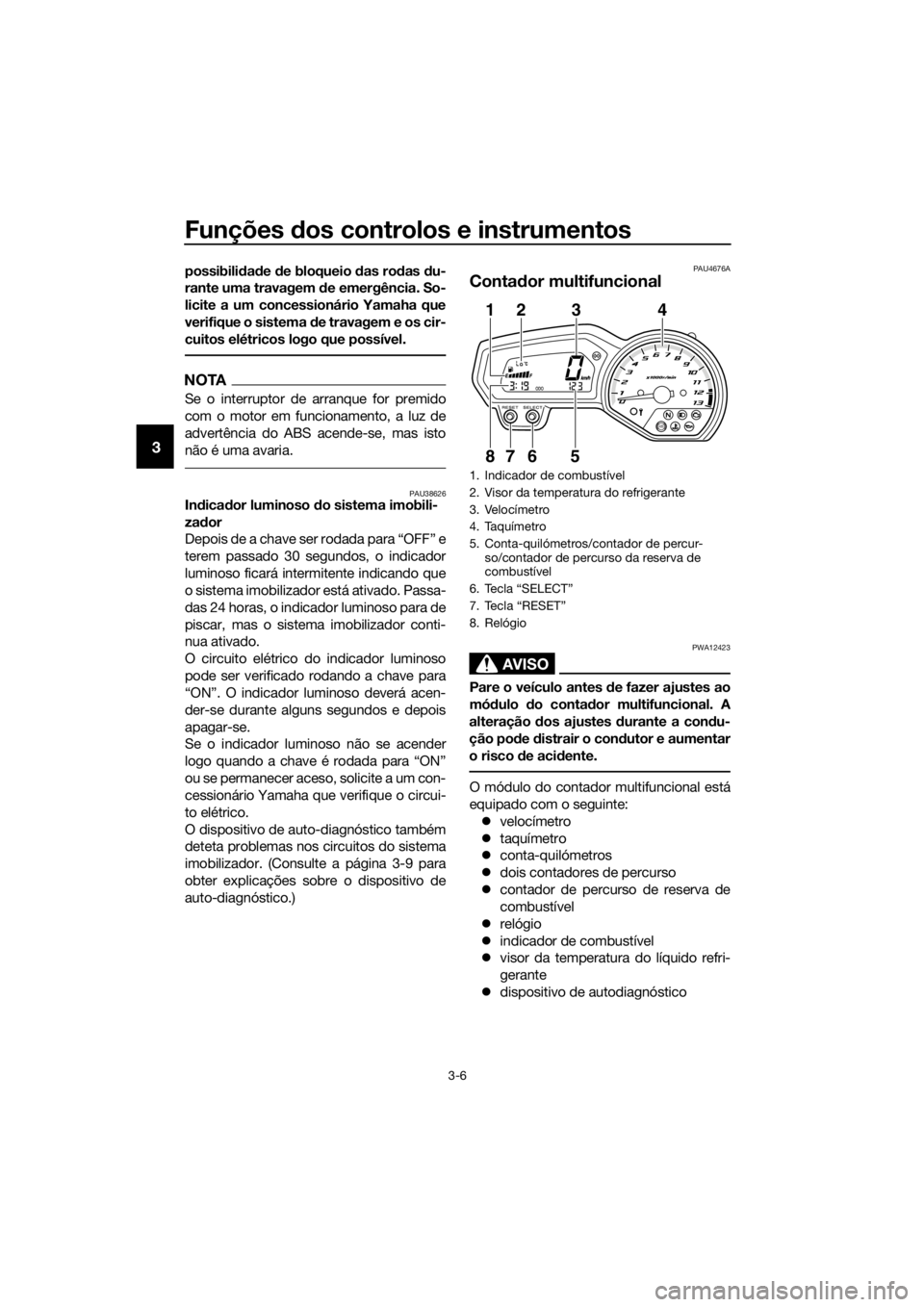

1. Indicador de combustível
2. Visor da temperatura do refrigerante
3. Velocímetro
4. Taquímetro
5. Conta-quilómetros/contador de percur-
so/contador de percurso da reserva de
combustível
6. Tecla “SELECT”
7. Tecla “RESET”
8. Relógio
ABS
1
8234
765
UB61P1P0.book Page 6 Wednesday, September 16, 2015 12:06 PM
