YAMAHA XJ6-N 2016 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-6
6
PAU18681
NOTA
 Filtro de ar
• O filtro de ar deste modelo está equipado com um elemento de papel descartável revestido a óleo, que não pode ser limpo com ar comprimido para evitar que seja
danificado.
• O elemento do filtro de ar tem de ser substituído mais frequentemente se a condu- ção for feita em áreas invulgarmente húmidas ou poeirentas.
 Assistência do travão hidráulico
• Verifique regularmente e, se necessário, corrija o nível de líquidos do travões.
• Substitua os componentes internos dos cilindros mestres e pinças do travão, e mude o líquido dos travões de dois em dois anos.
• Substitua os tubos do travões de quatro em quatro anos e caso apresentem fendas ou estejam danificados.
24 *Sistema
de refrige-
ração • Verifique o nível de refrigerante
e se o veículo apresenta fuga
de refrigerante. √√√√√
• Substitua o refrigerante. Cada 3 anos
25 *Interruptores d
os
travões dianteiro e
traseiro • Verifique o funcionamento.
√√√√√√
26 Peças
de movi-
mento e cabos • Lubrifique.
√√√√√
27 *Punho
do acelera-
d or • Verifique o funcionamento.
• Verifique a folga do punho do
acelerador e ajuste se necessá-
rio.
• Lubrifique o cabo e o comparti- mento do punho. √√√√√
28 *Luzes, sinais e in-
terruptores • Verifique o funcionamento.
• Ajuste o feixe do farol dianteiro.
√√√√√√
N.º ITEM
X 1000 km
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO
X 1000 mi
LEITURA DO
CONTA-QUILÓMETROS
VERIFICAÇÃO ANUAL
110203040
0.66121824
UB61P1P0.book Page 6 Wednesday, September 16, 2015 12:06 PM

Manutenção periódica e ajustes
6-7
6
PAU18724

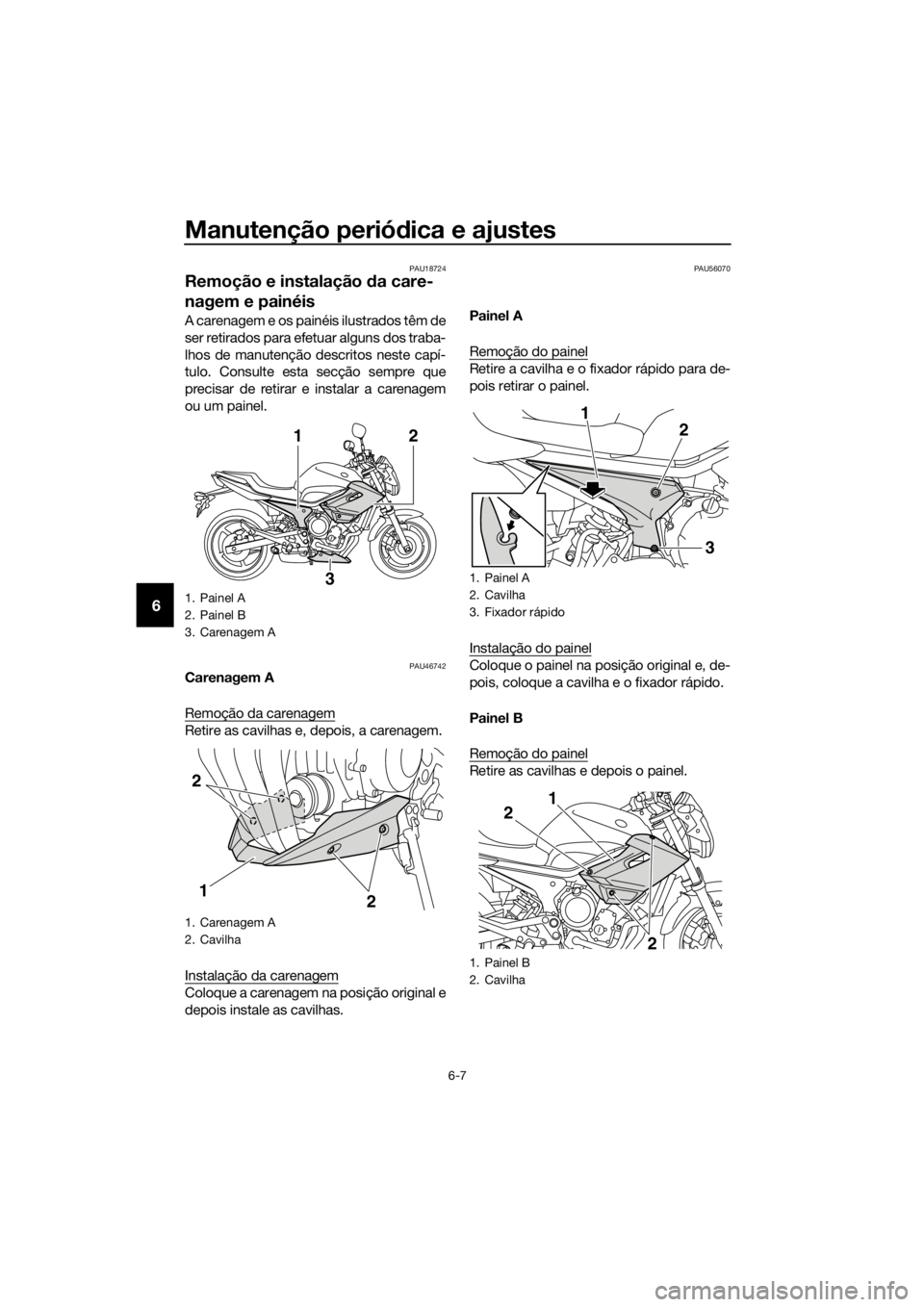

Remoção e instalação da care-
nagem e painéis
A carenagem e os painéis ilustrados têm de
ser retirados para efetuar alguns dos traba-
lhos de manutenção descritos neste capí-
tulo. Consulte esta secção sempre que
precisar de retirar e instalar a carenagem
ou um painel.
PAU46742Carenagem A
Remoção da carenagem
Retire as cavilhas e, depois, a carenagem.
Instalação da carenagem
Coloque a carenagem na posição original e
depois instale as cavilhas.
PAU56070
Painel A
Remoção do painel
Retire a cavilha e o fixador rápido para de-
pois retirar o painel.
Instalação do painel
Coloque o painel na posição original e, de-
pois, coloque a cavilha e o fixador rápido.
Painel B
Remoção do painel
Retire as cavilhas e depois o painel.

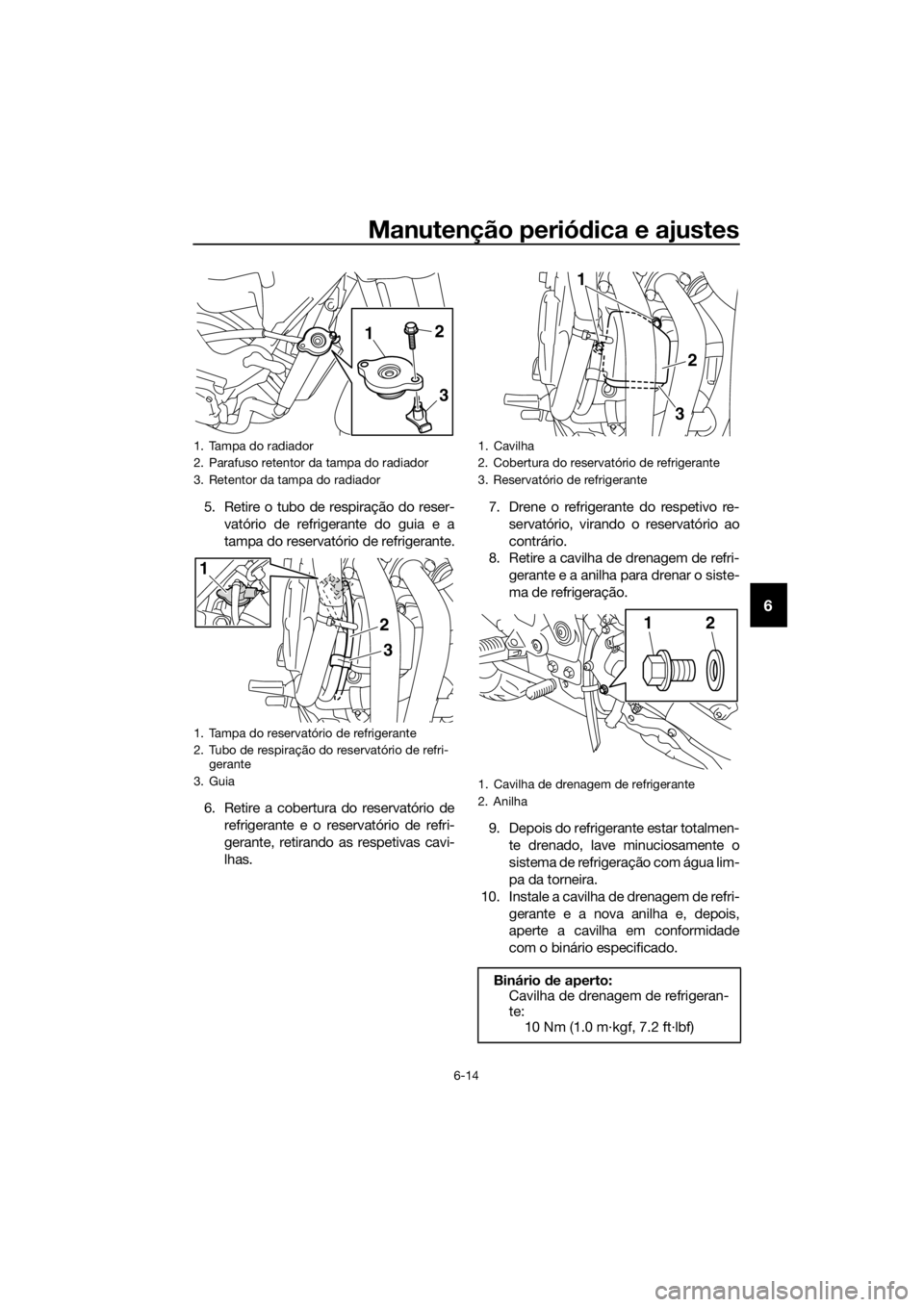

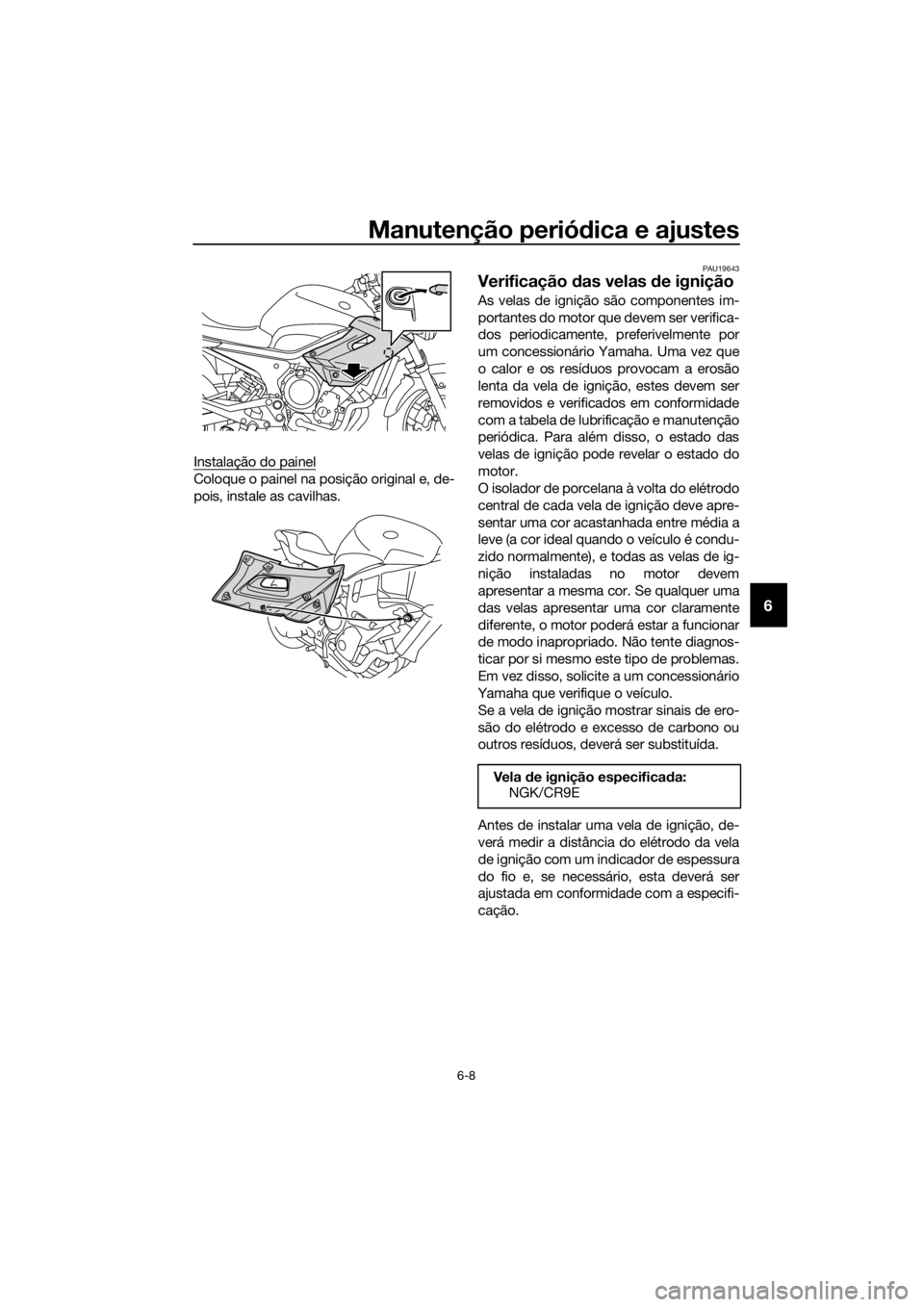

1. Painel A
2. Painel B
3. Carenagem A
1. Carenagem A
2. Cavilha
2
3
1
2
2
1
1. Painel A
2. Cavilha
3. Fixador rápido
1. Painel B
2. Cavilha
1
2
3
1
2
2
UB61P1P0.book Page 7 Wednesday, September 16, 2015 12:06 PM

Manutenção periódica e ajustes
6-8
6
Instalação do painel
Coloque o painel na posição original e, de-
pois, instale as cavilhas.
PAU19643
Verificação das velas de ignição
As velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do elétrodo
central de cada vela de ignição deve apre-
sentar uma cor acastanhada entre média a
leve (a cor ideal quando o veículo é condu-
zido normalmente), e todas as velas de ig-
nição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnos-
ticar por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
Se a vela de ignição mostrar sinais de ero-
são do elétrodo e excesso de carbono ou
outros resíduos, deverá ser substituída.
Antes de instalar uma vela de ignição, de-
verá medir a distância do elétrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Ve l a de ignição especifica da:
NGK/CR9E
UB61P1P0.book Page 8 Wednesday, September 16, 2015 12:06 PM

Manutenção periódica e ajustes
6-9
6
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
NOTA
Se não houver uma chave de binário dispo-
nível quando instalar uma vela de ignição,
uma boa estimativa do momento de aperto
correto é 1/4–1/2 volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o momento de aperto es-
pecificado logo que possível.
PAU46723
Óleo do motor e cartucho do fil-
tro de óleo
O nível de óleo do motor deve ser verifica-
do antes de cada viagem. Para além disso,
o óleo e o cartucho do filtro de óleo devem
ser substituídos nos intervalos especifica-
dos na tabela de lubrificação e manuten-
ção periódica.
Verificação do nível de óleo d o motor
1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical. Uma ligeira inclinação lateral
poderá resultar numa falsa leitura.
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos, até o óleo assentar.
4. Retire a vareta medidora do nível de óleo do motor e limpe-a; introduza-a
novamente no orifício (sem a atarra-
xar) e, depois, retire-a novamente,
para verificar o nível do óleo.
NOTA
O óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
5. Caso o nível de óleo do motor se situena marca de nível mínimo ou abaixo
desta, retire a tampa de enchimento

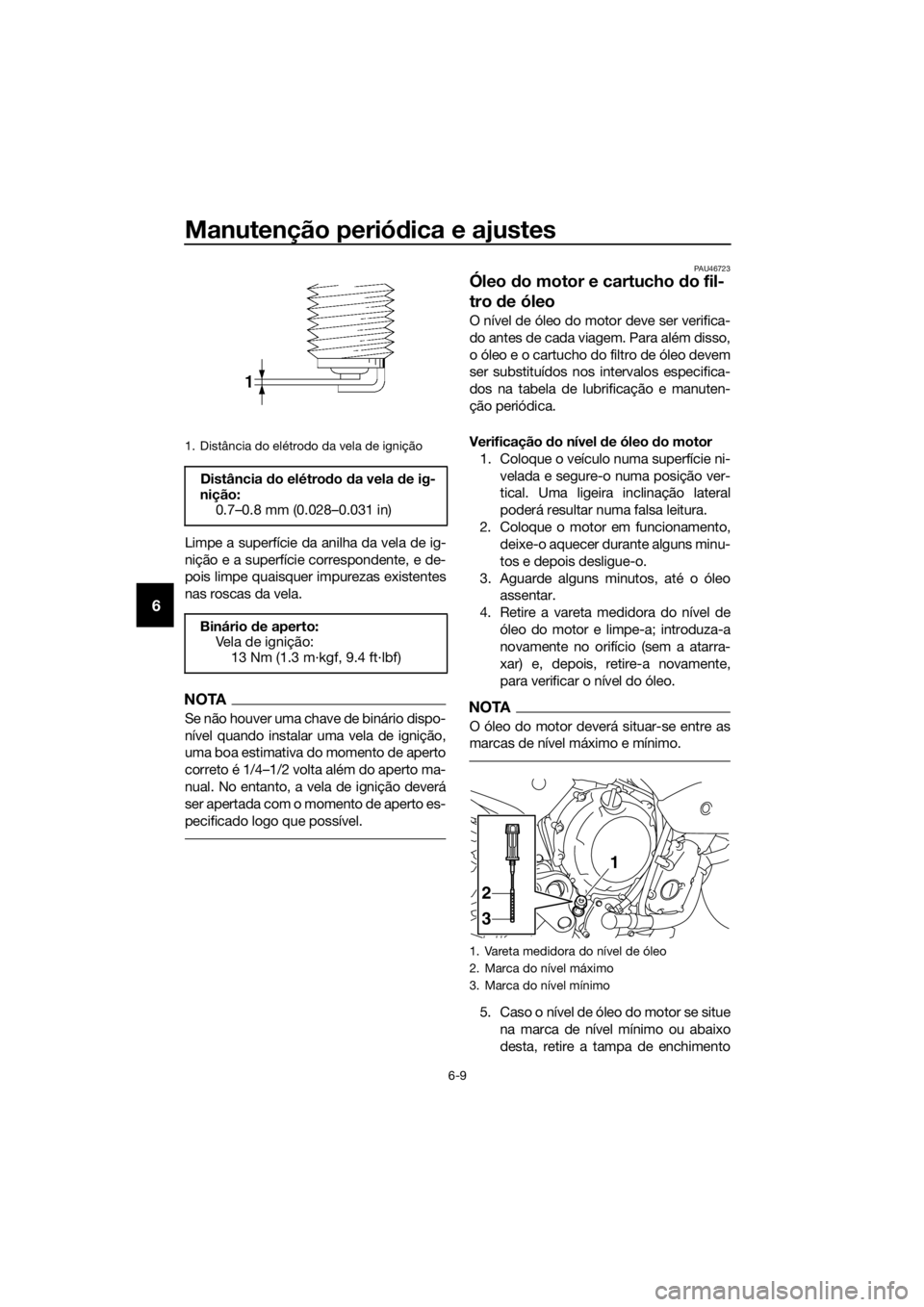

1. Distância do elétrodo da vela de ignição
Distância do elétro do d a vela d e ig-
nição: 0.7–0.8 mm (0.028–0.031 in)
Binário de aperto:
Ve l a d e i g n i ç ã o :
13 Nm (1.3 m·kgf, 9.4 ft·lbf)

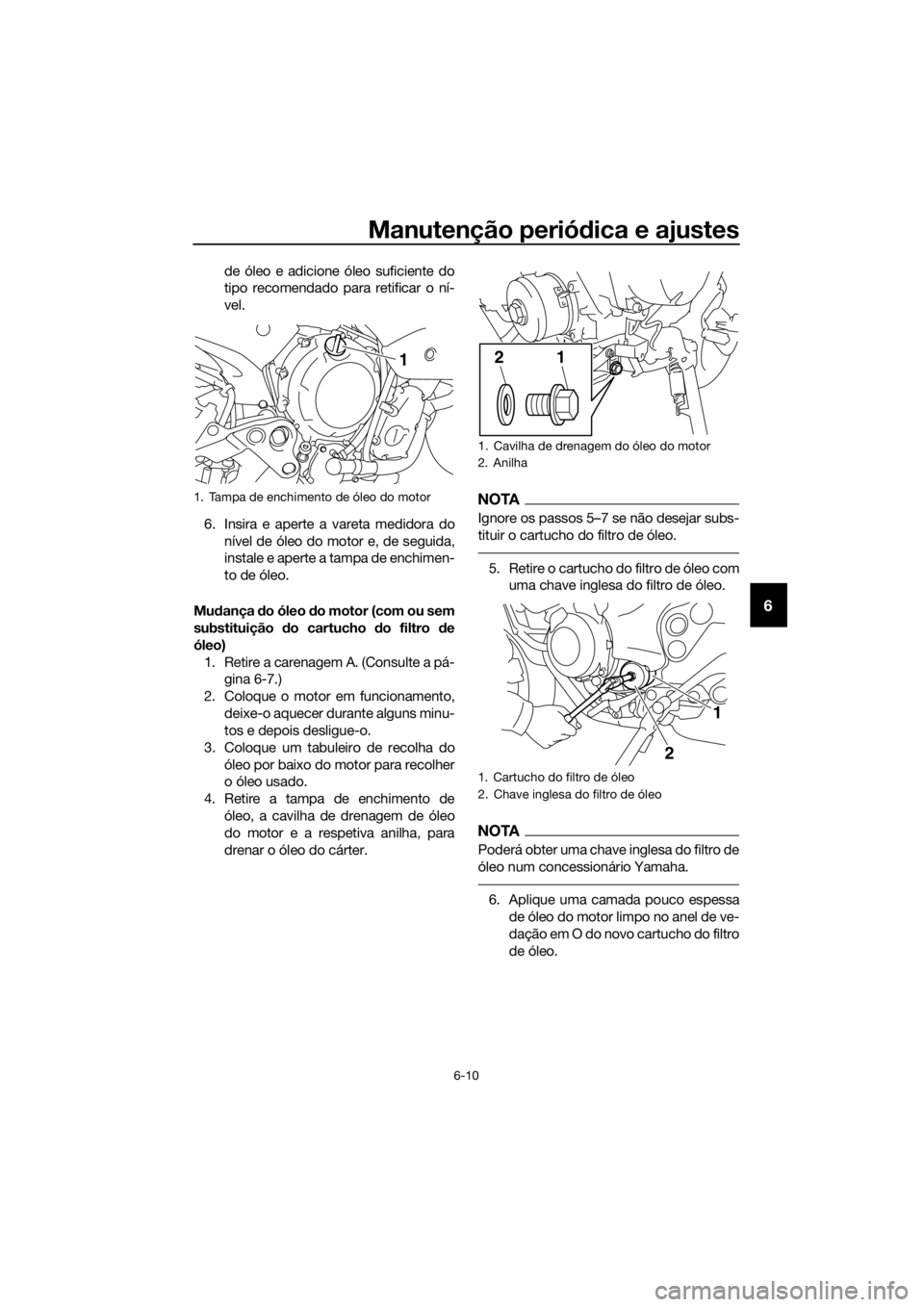

1. Vareta medidora do nível de óleo
2. Marca do nível máximo
3. Marca do nível mínimo
1
2
3
UB61P1P0.book Page 9 Wednesday, September 16, 2015 12:06 PM

Manutenção periódica e ajustes
6-10
6
de óleo e adicione óleo suficiente do
tipo recomendado para retificar o ní-
vel.
6. Insira e aperte a vareta medidora do nível de óleo do motor e, de seguida,
instale e aperte a tampa de enchimen-
to de óleo.
Mu dança do óleo do motor (com ou sem
substituição do cartucho do filtro d e
óleo) 1. Retire a carenagem A. (Consulte a pá- gina 6-7.)
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Coloque um tabuleiro de recolha do óleo por baixo do motor para recolher
o óleo usado.
4. Retire a tampa de enchimento de óleo, a cavilha de drenagem de óleo
do motor e a respetiva anilha, para
drenar o óleo do cárter.
NOTA
Ignore os passos 5–7 se não desejar subs-
tituir o cartucho do filtro de óleo.
5. Retire o cartucho do filtro de óleo com uma chave inglesa do filtro de óleo.
NOTA
Poderá obter uma chave inglesa do filtro de
óleo num concessionário Yamaha.
6. Aplique uma camada pouco espessade óleo do motor limpo no anel de ve-
dação em O do novo cartucho do filtro
de óleo.
1. Tampa de enchimento de óleo do motor
1
1. Cavilha de drenagem do óleo do motor
2. Anilha

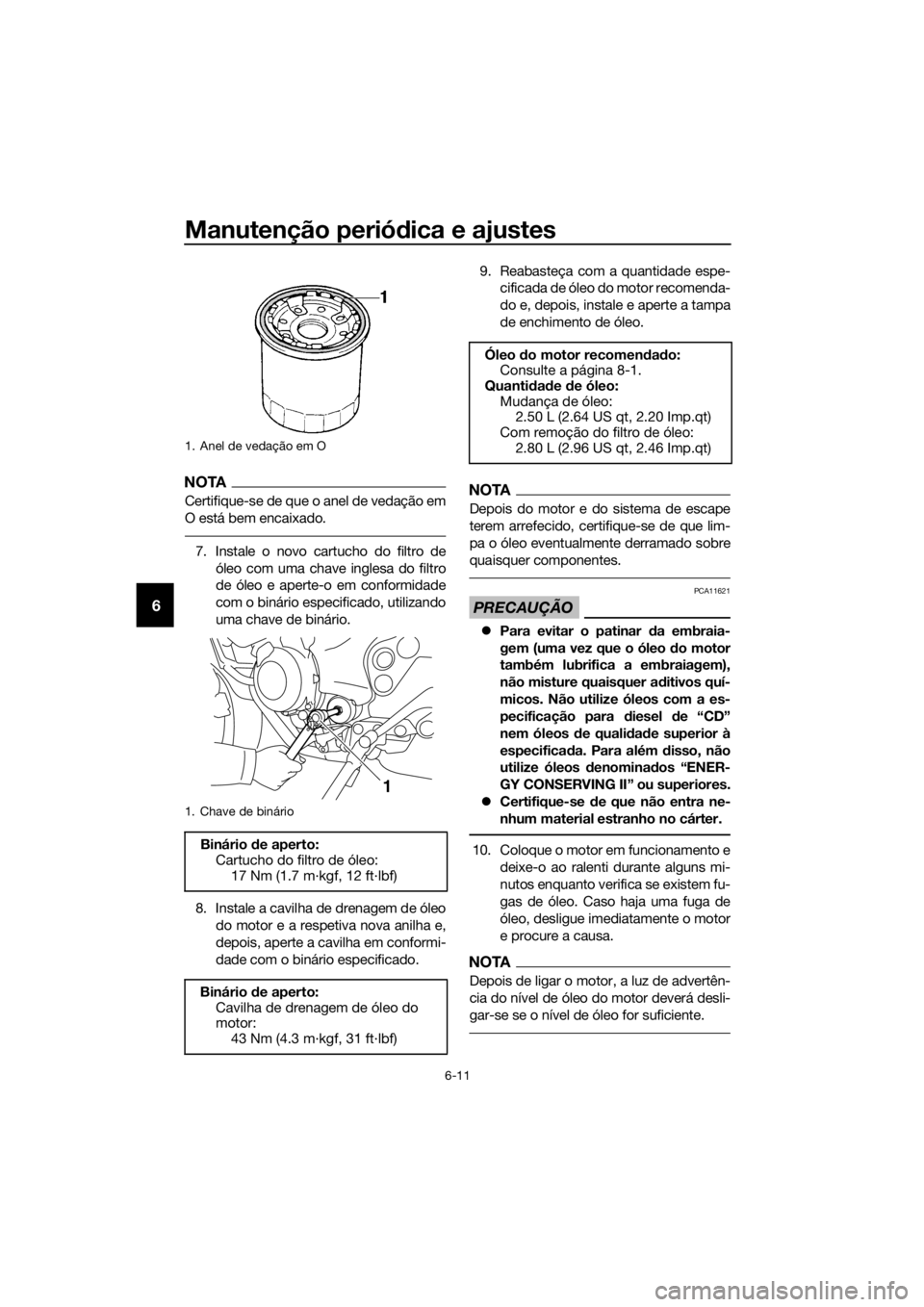

1. Cartucho do filtro de óleo
2. Chave inglesa do filtro de óleo
12
1
2
UB61P1P0.book Page 10 Wednesday, September 16, 2015 12:06 PM

Manutenção periódica e ajustes
6-11
6
NOTA
Certifique-se de que o anel de vedação em
O está bem encaixado.
7. Instale o novo cartucho do filtro de
óleo com uma chave inglesa do filtro
de óleo e aperte-o em conformidade
com o binário especificado, utilizando
uma chave de binário.
8. Instale a cavilha de drenagem de óleo do motor e a respetiva nova anilha e,
depois, aperte a cavilha em conformi-
dade com o binário especificado. 9. Reabasteça com a quantidade espe-
cificada de óleo do motor recomenda-
do e, depois, instale e aperte a tampa
de enchimento de óleo.
NOTA
Depois do motor e do sistema de escape
terem arrefecido, certifique-se de que lim-
pa o óleo eventualmente derramado sobre
quaisquer componentes.
PRECAUÇÃO
PCA11621
Para evitar o patinar da embraia-
gem (uma vez que o óleo d o motor
também lubrifica a embraiagem),
não misture quaisquer a ditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos de quali dad e superior à
especificad a. Para além d isso, não
utilize óleos d enominados “ENER-
GY CONSERVING II” ou superiores.
 Certifique-se de que não entra ne-
nhum material estranho no cárter.
10. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
NOTA
Depois de ligar o motor, a luz de advertên-
cia do nível de óleo do motor deverá desli-
gar-se se o nível de óleo for suficiente.
1. Anel de vedação em O
1. Chave de binário
Binário de aperto:
Cartucho do filtro de óleo:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Binário de aperto:
Cavilha de drenagem de óleo do
motor:
43 Nm (4.3 m·kgf, 31 ft·lbf)
1
Óleo do motor recomen dad o:
Consulte a página 8-1.
Quantid ad e de óleo:
Mudança de óleo: 2.50 L (2.64 US qt, 2.20 Imp.qt)
Com remoção do filtro de óleo:
2.80 L (2.96 US qt, 2.46 Imp.qt)
UB61P1P0.book Page 11 Wednesday, September 16, 2015 12:06 PM

Manutenção periódica e ajustes
6-12
6
PRECAUÇÃO
PCA10402
Se a luz d e advertência do nível d e óleo
tremeluzir ou permanecer acesa, mes-
mo que o nível de óleo esteja correto,
d esligue ime diatamente o motor e soli-
cite a um concessionário Yamaha que
verifique o veículo.
11. Desligue o motor, aguarde alguns mi-
nutos até o óleo assentar e, depois,
verifique o nível do óleo e, se necessá-
rio, corrija-o.
12. Monte a carenagem.
PAU20071
Refrigerante
O nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAU46804Verificação do nível de líqui do refrige-
rante 1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical.
NOTA
O nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura
do motor.
 Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultar
numa falsa leitura.
2. Verifique o nível de refrigerante no re-
servatório de refrigerante.
NOTA
O refrigerante deverá situar-se entre as
marcas de nível máximo e mínimo.

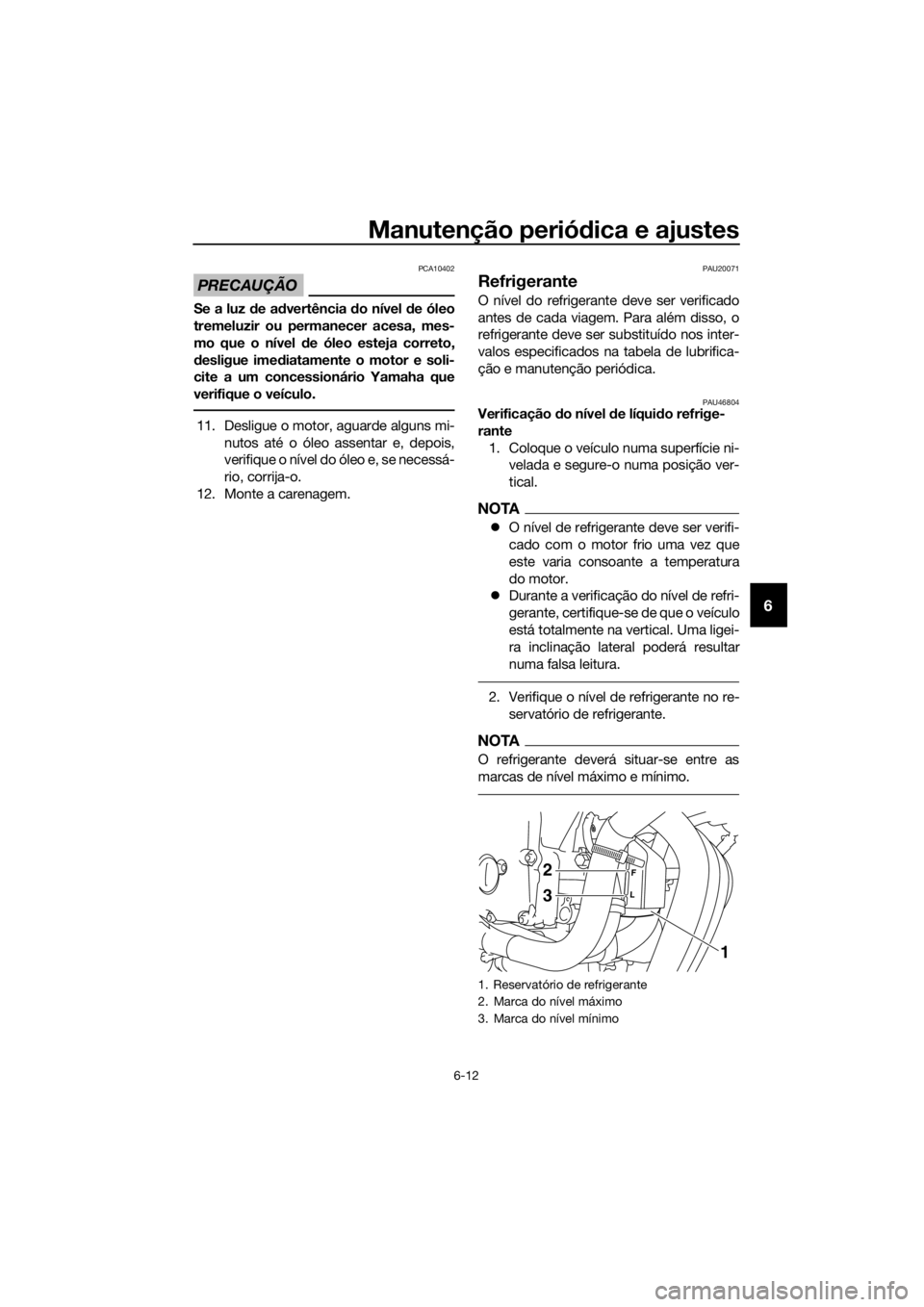

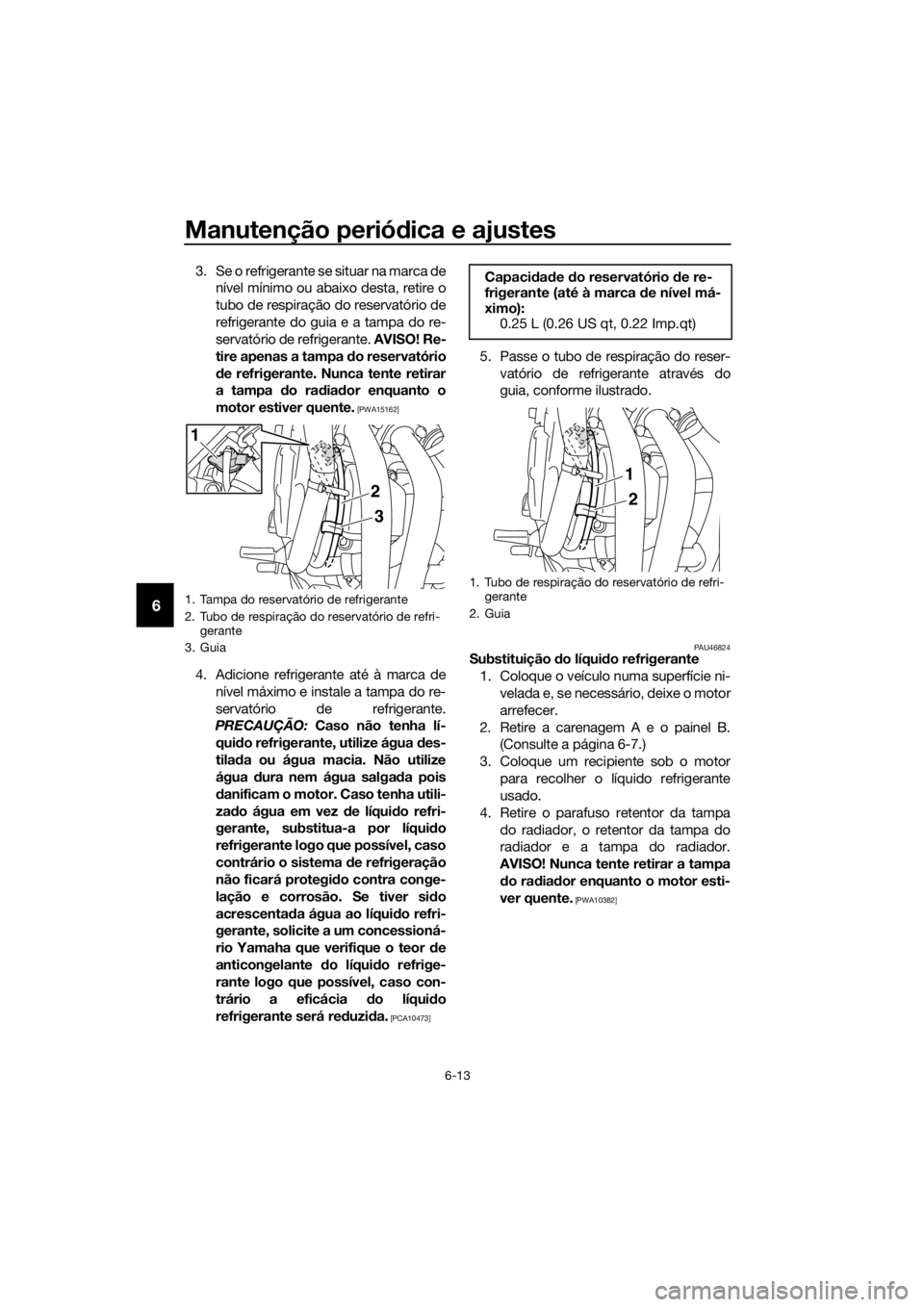

1. Reservatório de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo
1
2
3
UB61P1P0.book Page 12 Wednesday, September 16, 2015 12:06 PM

Manutenção periódica e ajustes
6-13
6
3. Se o refrigerante se situar na marca de
nível mínimo ou abaixo desta, retire o
tubo de respiração do reservatório de
refrigerante do guia e a tampa do re-
servatório de refrigerante. AVISO! Re-
tire apenas a tampa d o reservatório
d e refrigerante. Nunca tente retirar
a tampa d o radia dor enquanto o
motor estiver quente.
[PWA15162]
4. Adicione refrigerante até à marca de nível máximo e instale a tampa do re-
servatório de refrigerante.
PRECAUÇÃO: Caso não tenha lí-
qui do refrigerante, utilize água des-
tila da ou água macia. Não utilize
água dura nem água salga da pois
d anificam o motor. Caso tenha utili-
za do água em vez de líqui do refri-
gerante, substitua-a por líqui do
refrigerante logo que possível, caso
contrário o sistema d e refrigeração
não ficará protegi do contra conge-
lação e corrosão. Se tiver si do
acrescenta da água ao líqui do refri-
gerante, solicite a um concessioná-
rio Yamaha que verifique o teor de
anticongelante do líqui do refrige-
rante logo que possível, caso con-
trário a eficácia do líqui do
refrigerante será re duzi da.
[PCA10473]
5. Passe o tubo de respiração do reser-
vatório de refrigerante através do
guia, conforme ilustrado.
PAU46824Substituição do líqui do refrigerante
1. Coloque o veículo numa superfície ni- velada e, se necessário, deixe o motor
arrefecer.
2. Retire a carenagem A e o painel B. (Consulte a página 6-7.)
3. Coloque um recipiente sob o motor para recolher o líquido refrigerante
usado.
4. Retire o parafuso retentor da tampa do radiador, o retentor da tampa do
radiador e a tampa do radiador.
AVISO! Nunca tente retirar a tampa
do ra dia dor enquanto o motor esti-
ver quente.
[PWA10382]
1. Tampa do reservatório de refrigerante
2. Tubo de respiração do reservatório de refri- gerante
3. Guia
3
1
2
Capacidad e do reservatório de re-
frigerante (até à marca de nível má-
ximo): 0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Tubo de respiração do reservatório de refri-
gerante
2. Guia
2
1
UB61P1P0.book Page 13 Wednesday, September 16, 2015 12:06 PM

Manutenção periódica e ajustes
6-14
6
5. Retire o tubo de respiração do reser-
vatório de refrigerante do guia e a
tampa do reservatório de refrigerante.
6. Retire a cobertura do reservatório de refrigerante e o reservatório de refri-
gerante, retirando as respetivas cavi-
lhas. 7. Drene o refrigerante do respetivo re-
servatório, virando o reservatório ao
contrário.
8. Retire a cavilha de drenagem de refri-
gerante e a anilha para drenar o siste-
ma de refrigeração.
9. Depois do refrigerante estar totalmen- te drenado, lave minuciosamente o
sistema de refrigeração com água lim-
pa da torneira.
10. Instale a cavilha de drenagem de refri- gerante e a nova anilha e, depois,
aperte a cavilha em conformidade
com o binário especificado.
1. Tampa do radiador
2. Parafuso retentor da tampa do radiador
3. Retentor da tampa do radiador
1. Tampa do reservatório de refrigerante
2. Tubo de respiração do reservatório de refri-gerante
3. Guia
2
1
3
3
1 2
1. Cavilha
2. Cobertura do reservatório de refrigerante
3. Reservatório de refrigerante
1. Cavilha de drenagem de refrigerante
2. Anilha
Binário de aperto:
Cavilha de drenagem de refrigeran-
te: 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
2
3
1
21
UB61P1P0.book Page 14 Wednesday, September 16, 2015 12:06 PM

Manutenção periódica e ajustes
6-15
6
11. Instale o reservatório de refrigerante e
respetiva cobertura, colocando am-
bos na respetiva posição original e
instalando as cavilhas.
12. Verta a quantidade especificada de lí-
quido refrigerante recomendado no
radiador e no reservatório.
13. Instale a tampa do radiador.
14. Coloque a tampa do reservatório de refrigerante.
15. Coloque o motor em funcionamento, deixe-o ao ralenti durante alguns mi-
nutos e depois desligue-o.
16. Retire a tampa do radiador para verifi- car o nível de líquido refrigerante no
radiador. Se necessário, acrescente lí-
quido refrigerante suficiente até que
atinja o topo do radiador e, finalmente,
coloque a tampa do radiador, o reten-
tor da tampa do radiador e o parafuso
retentor da tampa do radiador. 17. Verifique o nível de líquido refrigerante
no reservatório. Se necessário, retire a
tampa do reservatório de refrigerante,
adicione líquido refrigerante até à
marca do nível máximo e volte a colo-
car a tampa.
18. Passe o tubo de respiração do reser-
vatório de refrigerante através do
guia, conforme ilustrado.
19. Coloque o motor em funcionamento e verifique se existem fugas de líquido
refrigerante no veículo. Caso detete
fugas de líquido refrigerante, solicite a
um concessionário Yamaha que veri-
fique o sistema de refrigeração.
20. Instale a carenagem e o painel.
Proporção
de mistura d e anticonge-
lante/água: 1:1
Anticongelante recomen dad o:
Anticongelante de etilenoglicol de
alta qualidade com anticorrosivos
para motores em alumínio
Quanti dad e de líqui do refrigerante:
Radiador (incluindo todas as vias):
2.00 L (2.11 US qt, 1.76 Imp.qt)
Reservatório de refrigerante (até à
marca do nível máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Tampa do radiador
2. Parafuso retentor da tampa do radiador
3. Retentor da tampa do radiador
1. Tubo de respiração do reservatório de refri-
gerante
2. Guia
2
1
3
2
1
UB61P1P0.book Page 15 Wednesday, September 16, 2015 12:06 PM
