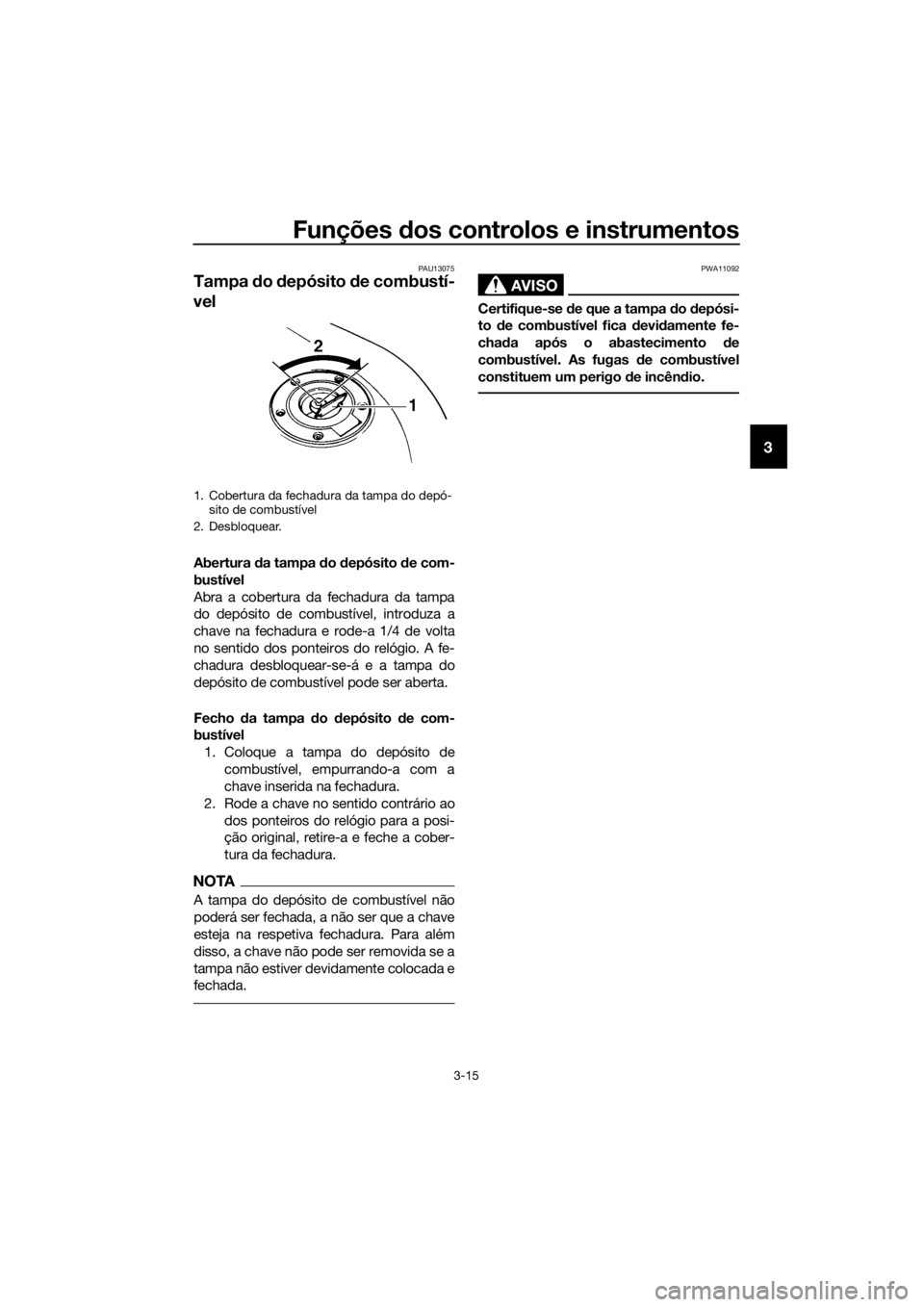

YAMAHA XJ6-N 2016 Manual de utilização (in Portuguese)

Funções dos controlos e instrumentos
3-7
3
NOTA
 A chave tem de estar na posição “ON”
antes de poder usar as teclas “SE-
LECT” e “RESET”.
 Para o RU: Para alternar os visores do
velocímetro e conta-quilómetros/con-
tador de percurso entre quilómetros e
milhas, prima a tecla “SELECT” du-
rante um segundo.

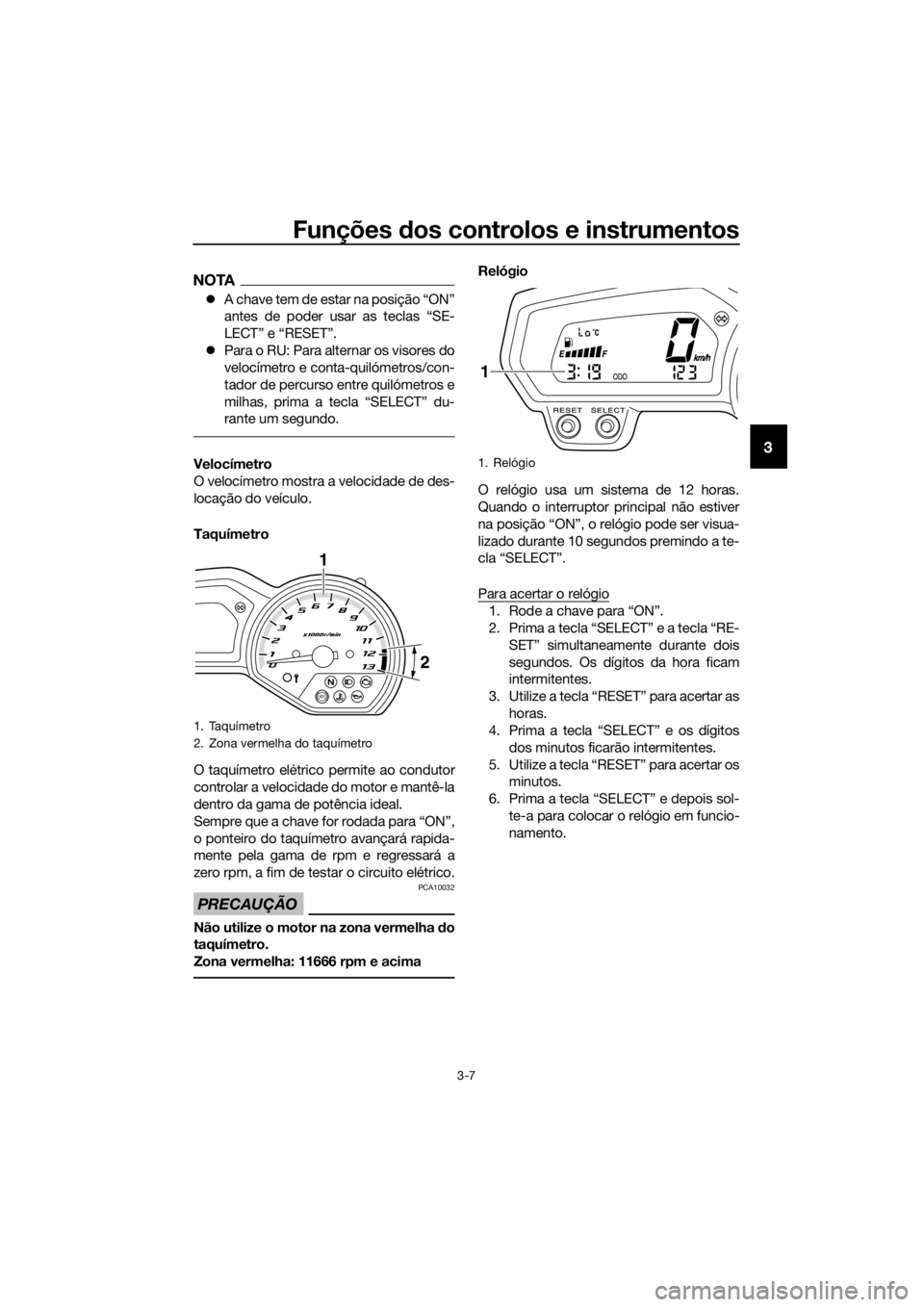

Velocímetro
O velocímetro mostra a velocidade de des-
locação do veículo.
Taquímetro
O taquímetro elétrico permite ao condutor
controlar a velocidade do motor e mantê-la
dentro da gama de potência ideal.
Sempre que a chave for rodada para “ON”,
o ponteiro do taquímetro avançará rapida-
mente pela gama de rpm e regressará a
zero rpm, a fim de testar o circuito elétrico.
PRECAUÇÃO
PCA10032
Não utilize o motor na zona vermelha do
taquímetro.
Zona vermelha: 11666 rpm e acima
Relógio
O relógio usa um sistema de 12 horas.
Quando o interruptor principal não estiver
na posição “ON”, o relógio pode ser visua-
lizado durante 10 segundos premindo a te-
cla “SELECT”.
Para acertar o relógio
1. Rode a chave para “ON”.
2. Prima a tecla “SELECT” e a tecla “RE-
SET” simultaneamente durante dois
segundos. Os dígitos da hora ficam
intermitentes.
3. Utilize a tecla “RESET” para acertar as horas.
4. Prima a tecla “SELECT” e os dígitos
dos minutos ficarão intermitentes.
5. Utilize a tecla “RESET” para acertar os minutos.
6. Prima a tecla “SELECT” e depois sol- te-a para colocar o relógio em funcio-
namento.
1. Taquímetro
2. Zona vermelha do taquímetro
ABS
1
2
1. Relógio
1
UB61P1P0.book Page 7 Wednesday, September 16, 2015 12:06 PM

Funções dos controlos e instrumentos
3-8
3

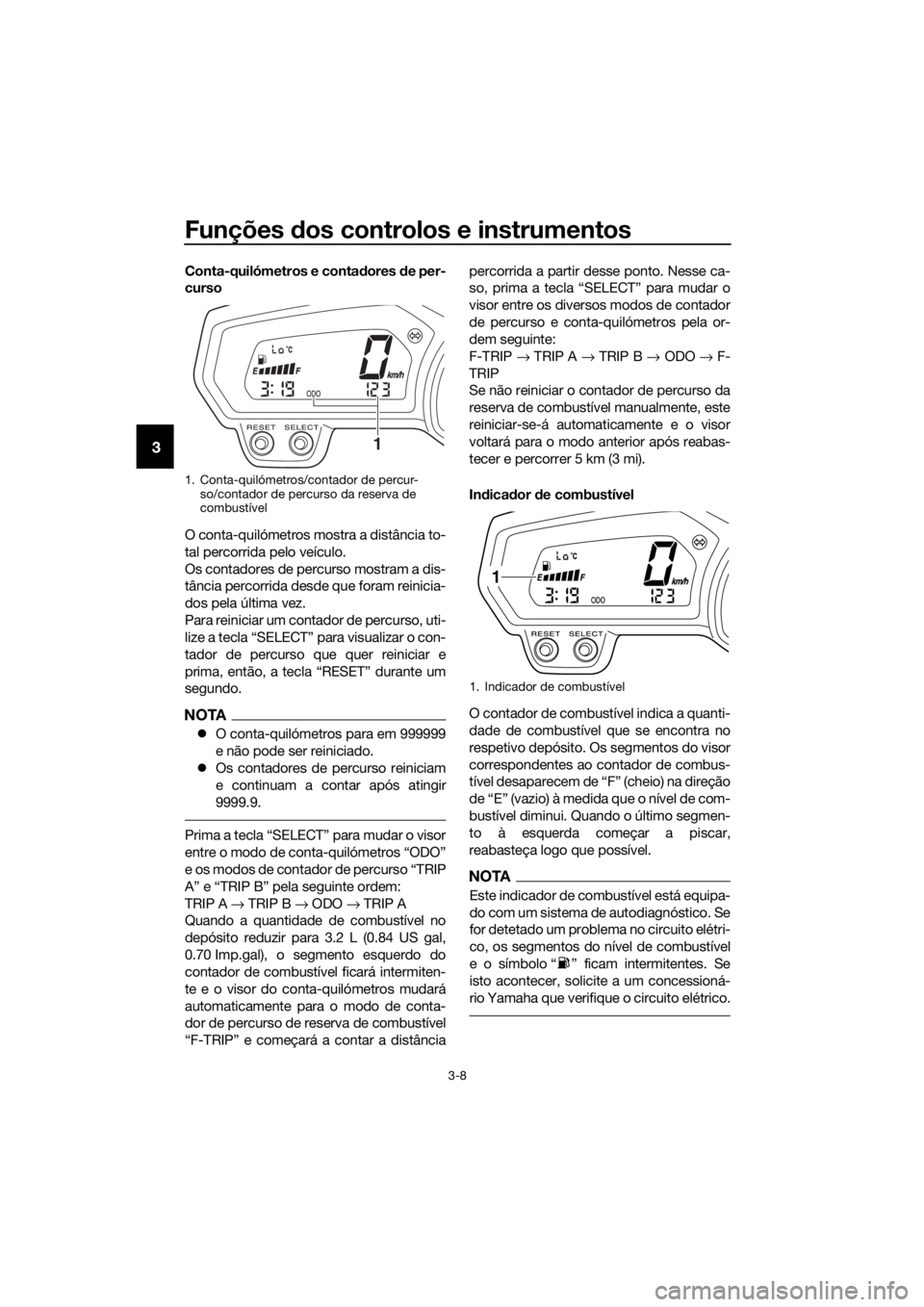

Conta-quilómetros e conta dores de per-
curso
O conta-quilómetros mostra a distância to-
tal percorrida pelo veículo.
Os contadores de percurso mostram a dis-
tância percorrida desde que foram reinicia-
dos pela última vez.
Para reiniciar um contador de percurso, uti-
lize a tecla “SELECT” para visualizar o con-
tador de percurso que quer reiniciar e
prima, então, a tecla “RESET” durante um
segundo.
NOTA
 O conta-quilómetros para em 999999
e não pode ser reiniciado.
 Os contadores de percurso reiniciam
e continuam a contar após atingir
9999.9.
Prima a tecla “SELECT” para mudar o visor
entre o modo de conta-quilómetros “ODO”
e os modos de contador de percurso “TRIP
A” e “TRIP B” pela seguinte ordem:
TRIP A → TRIP B → ODO → TRIP A
Quando a quantidade de combustível no
depósito reduzir para 3.2 L (0.84 US gal,
0.70 Imp.gal), o segmento esquerdo do
contador de combustível ficará intermiten-
te e o visor do conta-quilómetros mudará
automaticamente para o modo de conta-
dor de percurso de reserva de combustível
“F-TRIP” e começará a contar a distância percorrida a partir desse ponto. Nesse ca-
so, prima a tecla “SELECT” para mudar o
visor entre os diversos modos de contador
de percurso e conta-quilómetros pela or-
dem seguinte:
F-TRIP
→ TRIP A → TRIP B → ODO → F-
TRIP
Se não reiniciar o contador de percurso da
reserva de combustível manualmente, este
reiniciar-se-á automaticamente e o visor
voltará para o modo anterior após reabas-
tecer e percorrer 5 km (3 mi).
In dica dor de combustível
O contador de combustível indica a quanti-
dade de combustível que se encontra no
respetivo depósito. Os segmentos do visor
correspondentes ao contador de combus-
tível desaparecem de “F” (cheio) na direção
de “E” (vazio) à medida que o nível de com-
bustível diminui. Quando o último segmen-
to à esquerda começar a piscar,
reabasteça logo que possível.
NOTA
Este indicador de combustível está equipa-
do com um sistema de autodiagnóstico. Se
for detetado um problema no circuito elétri-
co, os segmentos do nível de combustível
e o símbolo “ ” ficam intermitentes. Se
isto acontecer, solicite a um concessioná-
rio Yamaha que verifique o circuito elétrico.
1. Conta-quilómetros/contador de percur- so/contador de percurso da reserva de
combustível
1
1. Indicador de combustível
1
UB61P1P0.book Page 8 Wednesday, September 16, 2015 12:06 PM

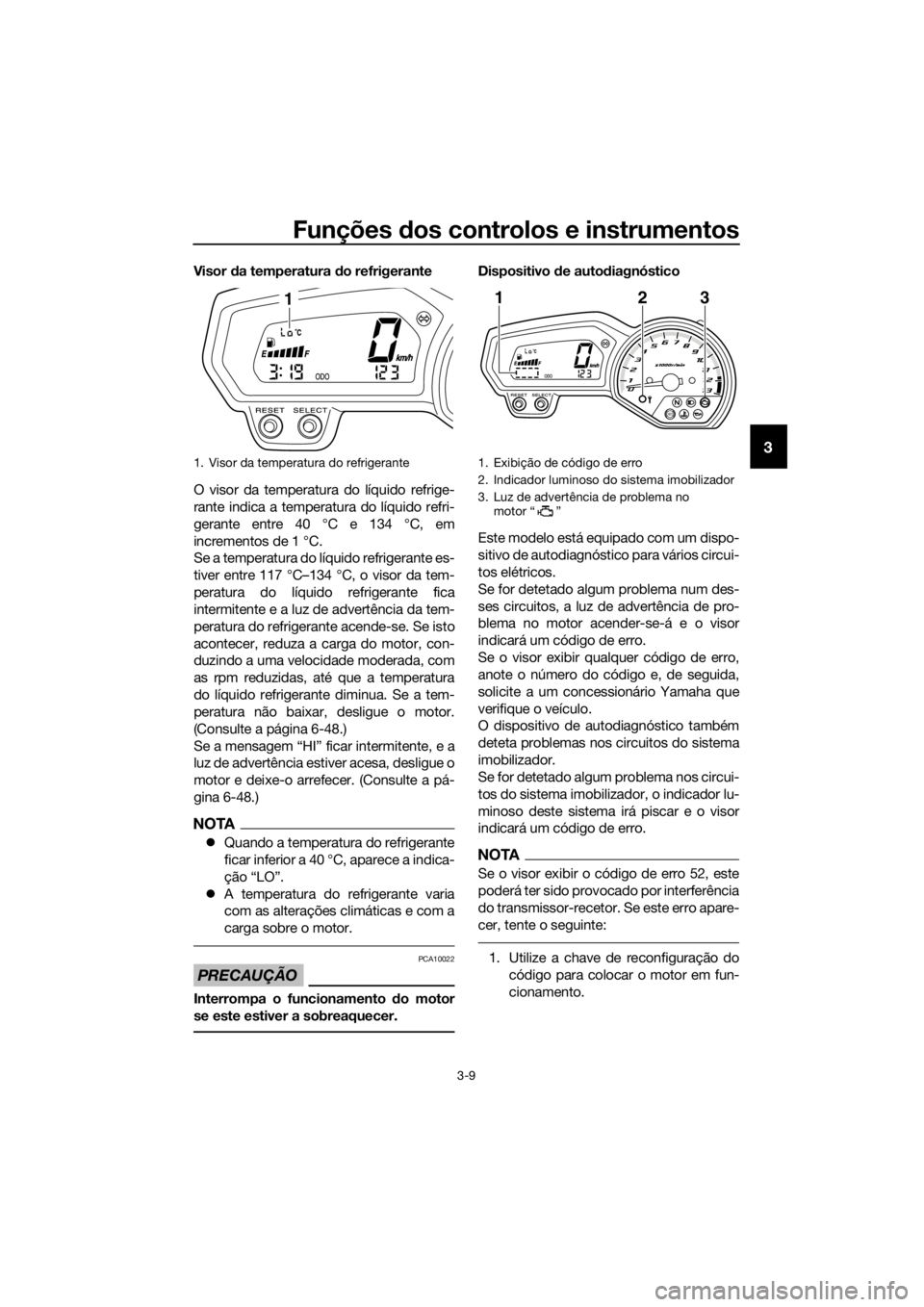

Funções dos controlos e instrumentos
3-9
3
Visor da temperatura do refrigerante
O visor da temperatura do líquido refrige-
rante indica a temperatura do líquido refri-
gerante entre 40 °C e 134 °C, em
incrementos de 1 °C.
Se a temperatura do líquido refrigerante es-
tiver entre 117 °C–134 °C, o visor da tem-
peratura do líquido refrigerante fica
intermitente e a luz de advertência da tem-
peratura do refrigerante acende-se. Se isto
acontecer, reduza a carga do motor, con-
duzindo a uma velocidade moderada, com
as rpm reduzidas, até que a temperatura
do líquido refrigerante diminua. Se a tem-
peratura não baixar, desligue o motor.
(Consulte a página 6-48.)
Se a mensagem “HI” ficar intermitente, e a
luz de advertência estiver acesa, desligue o
motor e deixe-o arrefecer. (Consulte a pá-
gina 6-48.)
NOTA
 Quando a temperatura do refrigerante
ficar inferior a 40 °C, aparece a indica-
ção “LO”.
 A temperatura do refrigerante varia
com as alterações climáticas e com a
carga sobre o motor.

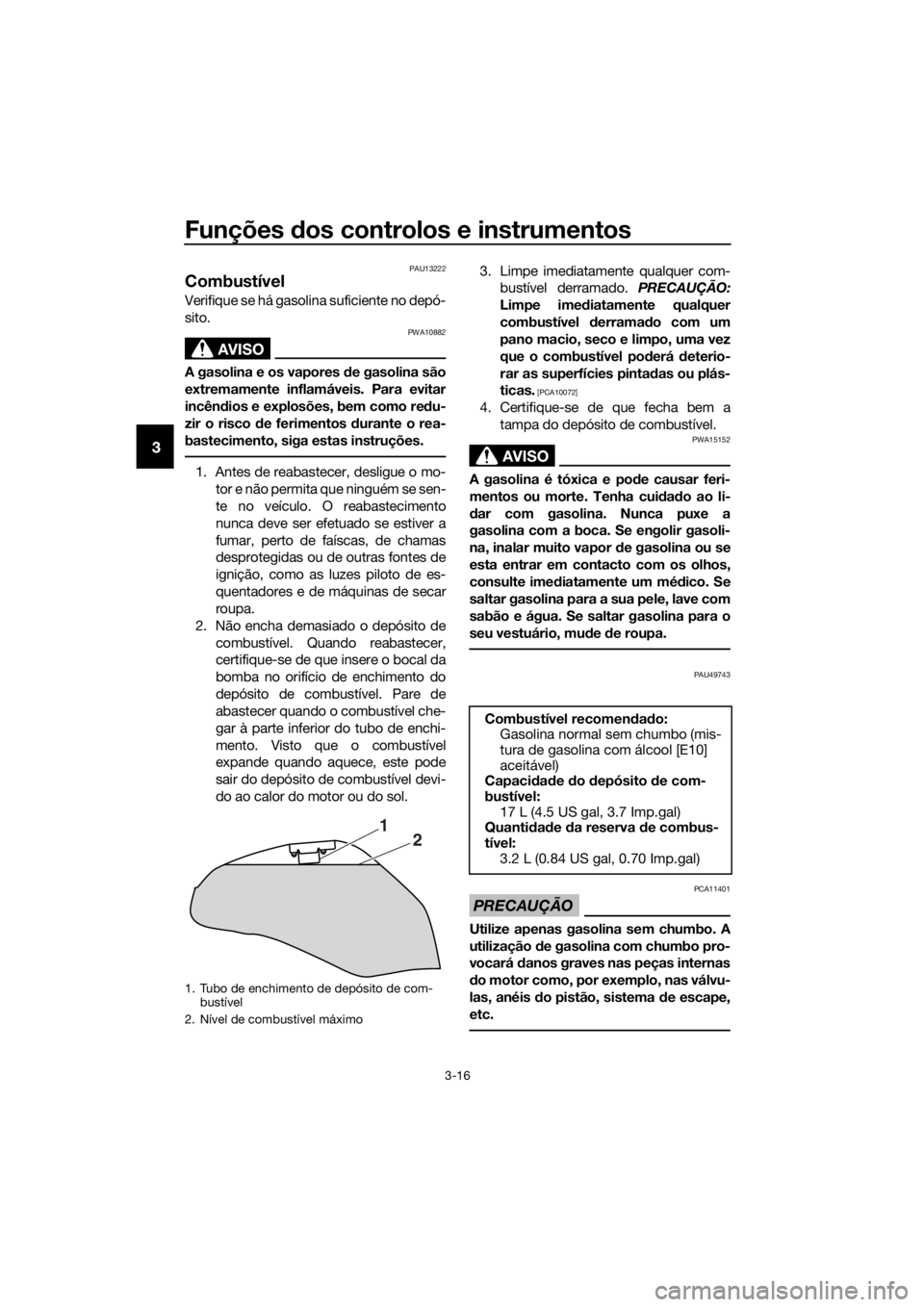

PRECAUÇÃO
PCA10022
Interrompa o funcionamento do motor
se este estiver a sobreaquecer.
Dispositivo de auto diagnóstico
Este modelo está equipado com um dispo-
sitivo de autodiagnóstico para vários circui-
tos elétricos.
Se for detetado algum problema num des-
ses circuitos, a luz de advertência de pro-
blema no motor acender-se-á e o visor
indicará um código de erro.
Se o visor exibir qualquer código de erro,
anote o número do código e, de seguida,
solicite a um concessionário Yamaha que
verifique o veículo.
O dispositivo de autodiagnóstico também
deteta problemas nos circuitos do sistema
imobilizador.
Se for detetado algum problema nos circui-
tos do sistema imobilizador, o indicador lu-
minoso deste sistema irá piscar e o visor
indicará um código de erro.
NOTA
Se o visor exibir o código de erro 52, este
poderá ter sido provocado por interferência
do transmissor-recetor. Se este erro apare-
cer, tente o seguinte:
1. Utilize a chave de reconfiguração do código para colocar o motor em fun-
cionamento.
1. Visor da temperatura do refrigerante
1
1. Exibição de código de erro
2. Indicador luminoso do sistema imobilizador
3. Luz de advertência de problema no motor “ ”
ABS
123
UB61P1P0.book Page 9 Wednesday, September 16, 2015 12:06 PM

Funções dos controlos e instrumentos
3-10
3
NOTA
Certifique-se de que não existem quais-
quer outras chaves do imobilizador próxi-
mas do interruptor principal, e não guarde
mais do que uma chave deste tipo no mes-
mo porta-chaves! As chaves do sistema
imobilizador podem provocar interferência,
o que poderá impedir o motor de funcionar.
2. Se o motor funcionar, desligue-o e tente colocá-lo em funcionamento
com as chaves normais.
3. Se uma das chaves normais ou am- bas não colocarem o motor em fun-
cionamento, leve o veículo, a chave
de reconfiguração do código e as
duas chaves normais a um concessio-
nário Yamaha para reconfigurar as
chaves normais.
PRECAUÇÃO
PCA11591
Quan do o visor exibe um cód igo de erro,
o veículo deverá ser verifica do logo que
possível de mo do a evitar danos no mo-
tor.

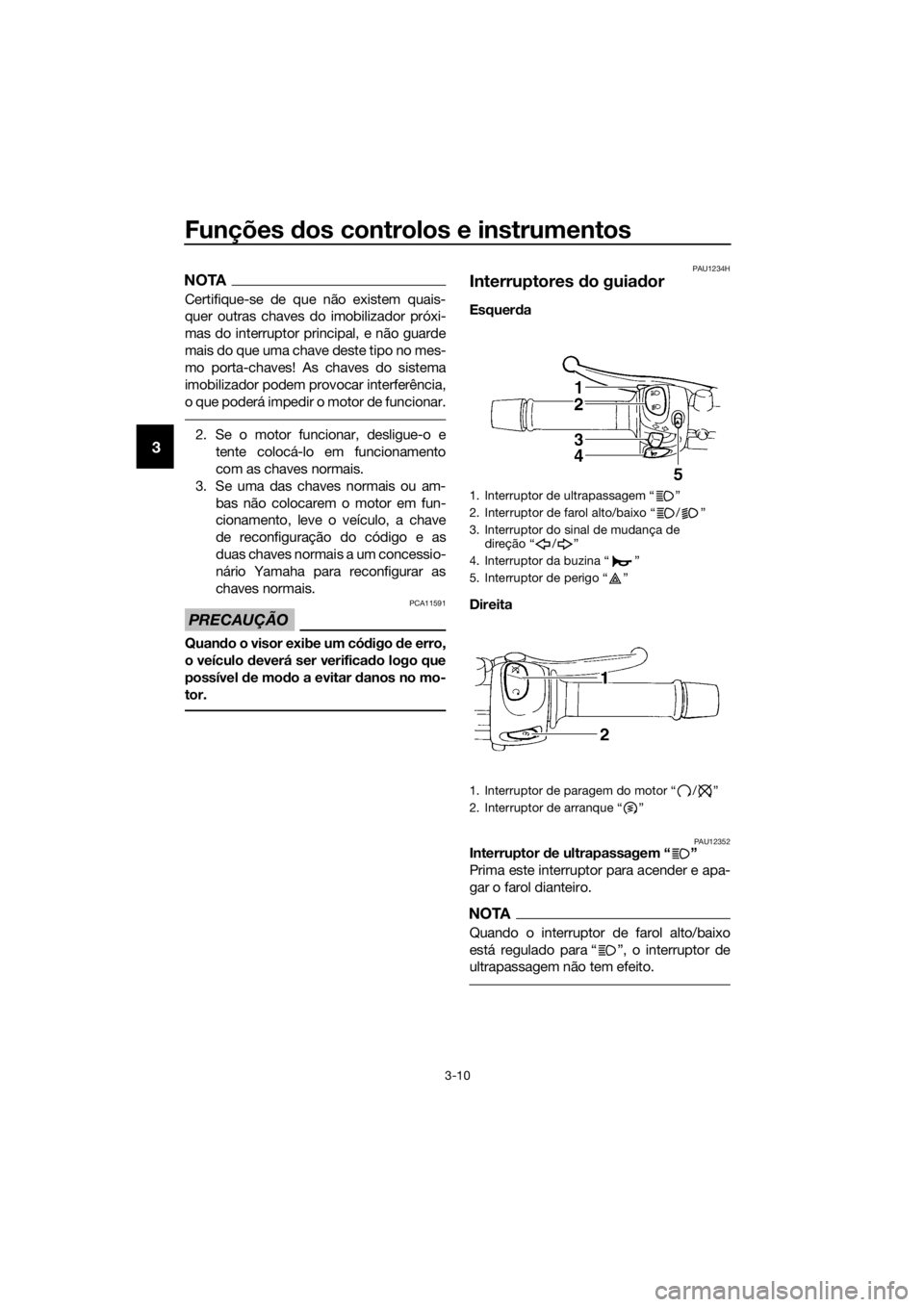

PAU1234H
Interruptores do guia dor
Esquer da
Direita
PAU12352Interruptor d e ultrapassagem “ ”
Prima este interruptor para acender e apa-
gar o farol dianteiro.
NOTA
Quando o interruptor de farol alto/baixo
está regulado para “ ”, o interruptor de
ultrapassagem não tem efeito.
1. Interruptor de ultrapassagem “ ”
2. Interruptor de farol alto/baixo “ / ”
3. Interruptor do sinal de mudança de direção “ / ”
4. Interruptor da buzina “ ”
5. Interruptor de perigo “ ”
1. Interruptor de paragem do motor “ / ”
2. Interruptor de arranque “ ”
UB61P1P0.book Page 10 Wednesday, September 16, 2015 12:06 PM

Funções dos controlos e instrumentos
3-11
3
PAU12401Interruptor d e farol alto/baixo “ / ”
Regule este interruptor para “ ” para
acender os máximos e para “ ” para
acender os médios.
PAU12461Interruptor d o sinal de mudança de
d ireção “ / ”
Para sinalizar uma mudança de direção
para a direita, empurre este interruptor
para “ ”. Para sinalizar uma mudança de
direção para a esquerda, empurre este in-
terruptor para “ ”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de dire-
ção, prima o interruptor depois deste ter
voltado para a posição central.
PAU12501Interruptor d a buzina “ ”
Prima este interruptor para buzinar.
PAU12661Interruptor d e paragem do
motor “ / ”
Coloque este interruptor em “ ” antes de
colocar o motor em funcionamento. Colo-
que este interruptor em “ ” para desligar
o motor em caso de emergência, tal como
quando o veículo se vira ou o cabo do ace-
lerador fica preso.
PAU12713Interruptor d e arranque “ ”
Prima este interruptor para pôr o motor a
trabalhar com o motor de arranque. Con-
sulte a página 5-2 para obter instruções re-
lativas ao arranque, antes de colocar o
motor em funcionamento.
PAU44712A luz de advertência de problema no motor
e a luz de advertência do ABS (apenas para
modelo com sistema ABS) podem acen-
der-se quando a chave é rodada para “ON”
e o interruptor de arranque é premido, mas
isto não indica qualquer avaria.
PAU12735Interruptor de perigo “ ”
Com a chave na posição “ON” ou “ ”,
utilize este interruptor para acender as lu-
zes de perigo (intermitência simultânea de
todos os sinais de mudança de direção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.
PRECAUÇÃO
PCA10062
Não utilize as luzes de perigo d urante
um longo períod o de tempo com o mo-
tor desliga do, caso contrário a bateria
pod e descarregar.
UB61P1P0.book Page 11 Wednesday, September 16, 2015 12:06 PM

Funções dos controlos e instrumentos
3-12
3

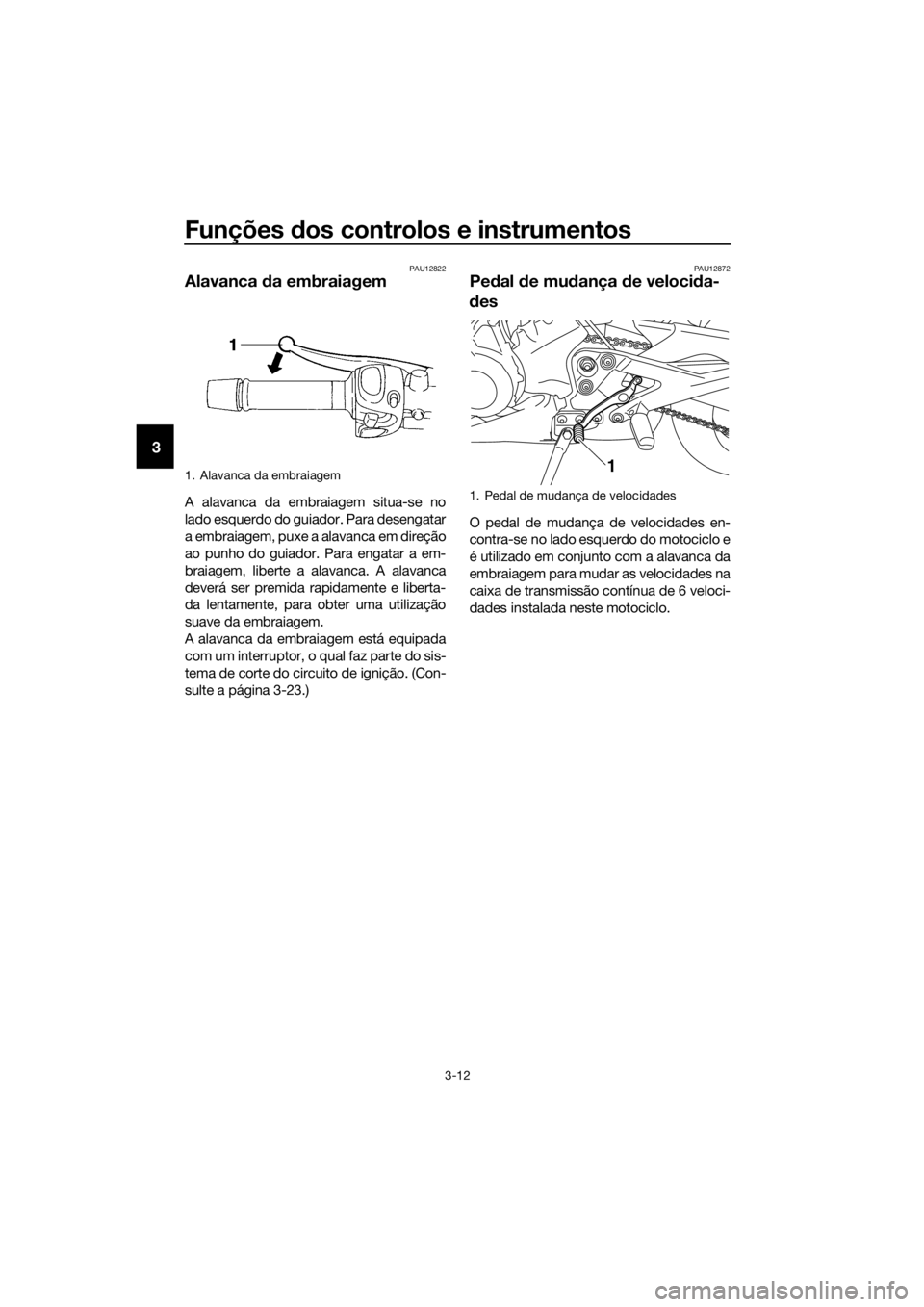

PAU12822
Alavanca da embraiagem
A alavanca da embraiagem situa-se no
lado esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direção
ao punho do guiador. Para engatar a em-
braiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e liberta-
da lentamente, para obter uma utilização
suave da embraiagem.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-23.)
PAU12872
Pe dal de mu dança de veloci da-
d es
O pedal de mudança de velocidades en-
contra-se no lado esquerdo do motociclo e
é utilizado em conjunto com a alavanca da
embraiagem para mudar as velocidades na
caixa de transmissão contínua de 6 veloci-
dades instalada neste motociclo.
1. Alavanca da embraiagem
1. Pedal de mudança de velocidades
1
UB61P1P0.book Page 12 Wednesday, September 16, 2015 12:06 PM

Funções dos controlos e instrumentos
3-13
3

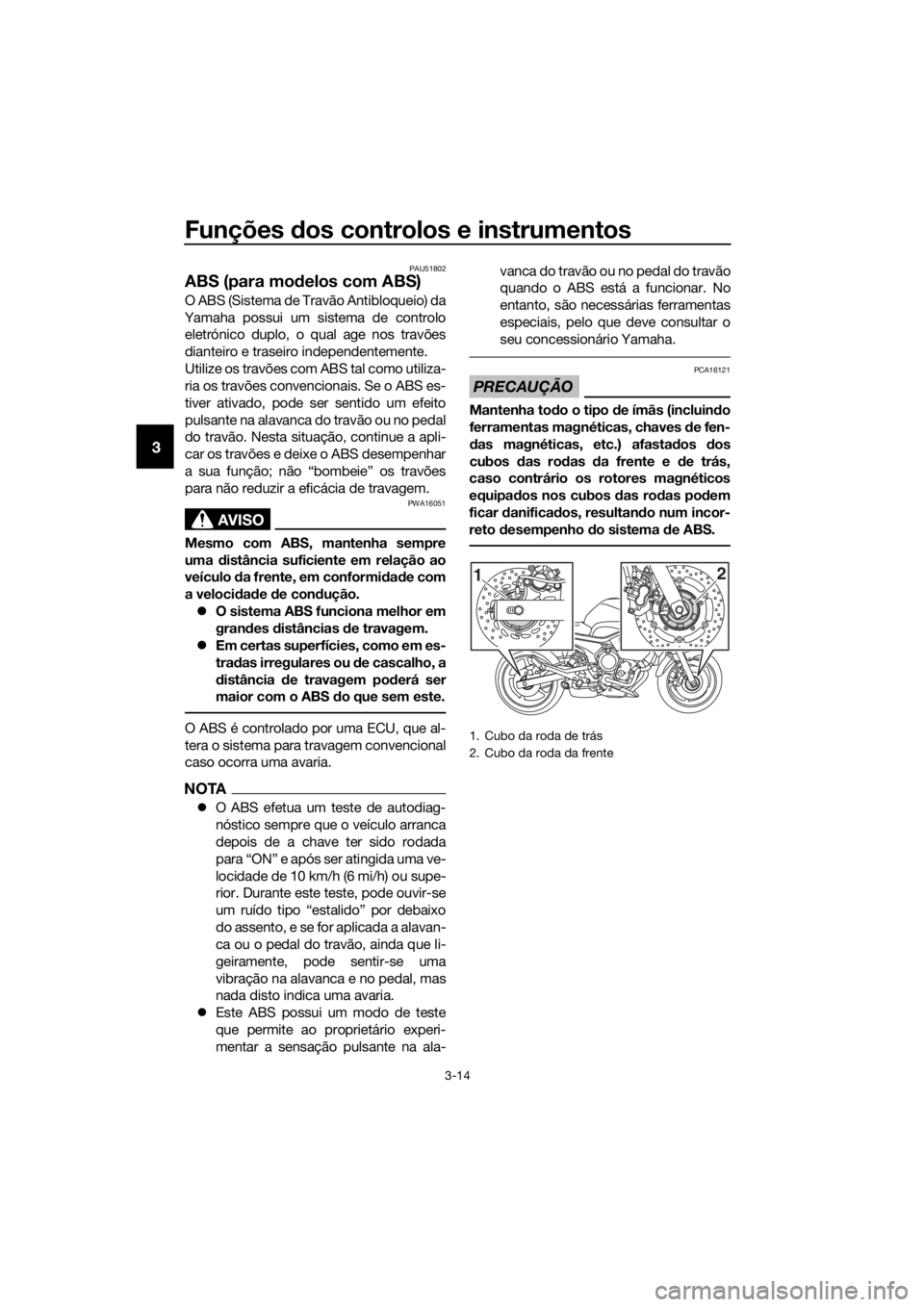

PAU26825
Alavanca do travão
A alavanca do travão situa-se no lado direi-
to do guiador. Para acionar o travão da
frente, puxe a alavanca em direção ao pu-
nho do acelerador.
A alavanca do travão está equipada com
um disco ajustador da posição da mesma.
Para ajustar a distância entre a alavanca do
travão e o punho do acelerador, rode o dis-
co ajustador enquanto segura a alavanca
afastada do punho do acelerador. Certifi-
que-se de que o ponto de afinação ade-
quado no disco ajustador está alinhado
com a marca “ ” na alavanca do travão.
PAU12944
Pe dal d o travão
O pedal do travão situa-se no lado direito
do motociclo. Para acionar o travão trasei-
ro, pressione o pedal do travão.
1. Alavanca do travão
2. Disco ajustador da posição da alavanca do
travão
3. Marca “ ”
4. Distância entre a alavanca do travão e o pu- nho do acelerador
1. Pedal do travão
1
UB61P1P0.book Page 13 Wednesday, September 16, 2015 12:06 PM

Funções dos controlos e instrumentos
3-14
3
PAU51802
ABS (para mo delos com ABS)
O ABS (Sistema de Travão Antibloqueio) da
Yamaha possui um sistema de controlo eletrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver ativado, pode ser sentido um efeito
pulsante na alavanca do travão ou no pedal
do travão. Nesta situação, continue a apli-
car os travões e deixe o ABS desempenhar
a sua função; não “bombeie” os travões
para não reduzir a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformi dad e com
a veloci dad e de con dução.
 O sistema ABS funciona melhor em
gran des distâncias de travagem.
 Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
d istância de travagem po derá ser
maior com o ABS do que sem este.
O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.
NOTA
 O ABS efetua um teste de autodiag-
nóstico sempre que o veículo arranca
depois de a chave ter sido rodada
para “ON” e após ser atingida uma ve-
locidade de 10 km/h (6 mi/h) ou supe-
rior. Durante este teste, pode ouvir-se
um ruído tipo “estalido” por debaixo
do assento, e se for aplicada a alavan-
ca ou o pedal do travão, ainda que li-
geiramente, pode sentir-se uma
vibração na alavanca e no pedal, mas
nada disto indica uma avaria.
 Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante na ala- vanca do travão ou no pedal do travão
quando o ABS está a funcionar. No
entanto, são necessárias ferramentas
especiais, pelo que deve consultar o
seu concessionário Yamaha.
PRECAUÇÃO
PCA16121
Mantenha to
do o tipo de ímãs (incluin do
ferramentas magnéticas, chaves de fen-
d as magnéticas, etc.) afasta dos dos
cubos das ro das da frente e d e trás,
caso contrário os rotores magnéticos
equipa dos nos cubos das ro das pod em
ficar danifica dos, resultan do num incor-
reto desempenho do sistema de ABS.
1. Cubo da roda de trás
2. Cubo da roda da frente
12
UB61P1P0.book Page 14 Wednesday, September 16, 2015 12:06 PM

Funções dos controlos e instrumentos
3-15
3
PAU13075
Tampa do depósito de combustí-
vel
Abertura da tampa do d epósito d e com-
bustível
Abra a cobertura da fechadura da tampa
do depósito de combustível, introduza a
chave na fechadura e rode-a 1/4 de volta
no sentido dos ponteiro s do relógio. A fe-
chadura desbloquear-se-á e a tampa do
depósito de combustível pode ser aberta.
Fecho da tampa d o depósito de com-
bustível
1. Coloque a tampa do depósito de combustível, empurrando-a com a
chave inserida na fechadura.
2. Rode a chave no sentido contrário ao dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cober-
tura da fechadura.
NOTA
A tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respetiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devi damente fe-
chad a após o abastecimento d e
combustível. As fugas de combustível
constituem um perigo de incên dio.
1. Cobertura da fechadura da tampa do depó-
sito de combustível
2. Desbloquear.
UB61P1P0.book Page 15 Wednesday, September 16, 2015 12:06 PM

Funções dos controlos e instrumentos
3-16
3
PAU13222
Combustível
Verifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores d e gasolina são
extremamente inflamáveis. Para evitar
incên dios e explosões, bem como re du-
zir o risco d e ferimentos d urante o rea-
bastecimento, siga estas instruções.
1. Antes de reabastecer, desligue o mo- tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol. 3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe ime diatamente qualquer
combustível derramad o com um
pano macio, seco e limpo, uma vez
que o combustível po derá deterio-
rar as superfícies pintad as ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e po de causar feri-
mentos ou morte. Tenha cui dad o ao li-
d ar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,
consulte ime diatamente um mé dico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mu de de roupa.
PAU49743
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
d o motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,
etc.
1. Tubo de enchimento de depósito de com- bustível
2. Nível de combustível máximo
1 2
Combustível recomen dad o:
Gasolina normal sem chumbo (mis-
tura de gasolina com álcool [E10]
aceitável)
Capaci dad e do depósito d e com-
bustível: 17 L (4.5 US gal, 3.7 Imp.gal)
Quantid ad e da reserva de combus-
tível: 3.2 L (0.84 US gal, 0.70 Imp.gal)
UB61P1P0.book Page 16 Wednesday, September 16, 2015 12:06 PM
