YAMAHA XJ6-N 2016 Manuale de Empleo (in Spanish)

Funciones de los instrumentos y man dos
3-17
3
gasolina sin plomo prolonga la vida útil de
la bujía y reduce los costes de manteni-
miento.
Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido
de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol con metanol porque puede dañar el siste-
ma de combustible o provocar una dismi-
nución de las prestaciones del vehículo.SAU55512
Tubo respira dero del depósito de
gasolina
Antes de utilizar la motocicleta:
 Comprobar las conexiones de todos
los tubos.
 Comprobar uno a uno que los tubos
no estén agrietados o dañados y cam-
biarlos según sea necesario.
 Verificar que el extremo de cada tubo
no esté obstruido y limpiarlo si fuese
necesario.
 Verificar que cada uno de los tubos
pase a través de la abrazadera.
 Verifique que la marca de pintura en
cada tubo se encuentre por debajo de
la abrazadera.
1. Tubo respiradero y tubo de rebose del de-
pósito de gasolina
2. Brida
3. Posición original (marca de pintura)
3
1
2
UB61S1S0.book Page 17 Wednesday, September 16, 2015 9:05 AM

Funciones de los instrumentos y man dos
3-18
3
SAU13434
Cataliza dor
Este modelo está equipado con un catali-
zador en el sistema de escape.
ADVERTENCIA
SWA10863
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incen dio o quema-
d uras:
 No estacione el vehículo en lugares
en los que se pue da pro ducir un in-
cen dio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
d en con facili dad .
 Estacione el vehículo en un lugar en
que resulte d ifícil que los peatones
o niños toquen el sistema de esca-
pe cuan do esté caliente.
 Verifique que el sistema d e escape
se haya enfria do antes d e realizar
cualquier operación de manteni-
miento.
 No deje el motor al ralentí más d e
unos pocos minutos. Un tiempo
prolonga do al ralentí pue de provo-
car la acumulación de calor.
ATENCIÓN
SCA10702
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
d años irreparables en el cataliza dor.
SAU32981
Asiento
Para desmontar el asiento
1. Introduzca la llave en la cerradura del asiento y gírela en el sentido contrario
al de las agujas del reloj.
2. Mientras sujeta la llave en esa posi- ción, levante la parte trasera del asien-
to y desmonte éste.
Para montar el asiento 1. Introduzca el saliente de la parte de-
lantera del asiento en el soporte de
éste, como se muestra.
2. Empuje hacia abajo la parte trasera del asiento para encajarlo en su sitio.
3. Extraiga la llave.
1. Cerradura del asiento
2. Desbloquear.
1. Saliente
2. Soporte del asiento
1 2
1
2
UB61S1S0.book Page 18 Wednesday, September 16, 2015 9:05 AM

Funciones de los instrumentos y man dos
3-19
3
NOTA
Verifique que el asiento esté bien sujeto an-
tes de su uso.
SAU46752
Portacascos
El portacascos está situado debajo del
asiento. En el juego de herramientas hay un
cable para sujetar el casco al portacascos.
Para sujetar un casco en el portacascos
1. Desmonte el asiento. (Véase la página
3-18).
2. Pase el cable por la hebilla de la co- rrea del casco, como se muestra, y
luego enganche los bucles del cable
al portacascos.
3. Coloque el casco en el lado derecho del vehículo e instale el asiento.
¡ADVERTENCIA! No con duzca nun-
ca con un casco sujeto al portacas-
cos, ya que el casco pue de golpear
1. Portacascos
2. Juego de herramientas del propietario
3. Cable del portacascos
1. Casco
2. Cable del portacascos
3. Portacascos
2
3
1
123
UB61S1S0.book Page 19 Wednesday, September 16, 2015 9:05 AM

Funciones de los instrumentos y man dos
3-20
3
objetos provocan do la pér did a del
control y un posible acci dente.
[SWA10162]
Para soltar el casco del portacascos
Desmonte el asiento, suelte el cable del
portacascos y del casco y seguidamente
instale el asiento.
SAU14454
Compartimento portaobjetos
El compartimiento portaobjetos está situa-
do debajo del asiento. (Véase la página
3-18).
Cuando guarde el Manual del propietario u
otros documentos en el compartimento
portaobjetos, no olvide colocarlos en una
bolsa de plástico para que no se mojen.
Cuando lave el vehículo evite que entre
agua en el compartimento portaobjetos.
ADVERTENCIA
SWA10962
 No sobrepase el límite d e carga de
3 kg (7 lb) del compartimento por-
taobjetos.
 No sobrepase la carga máxima d e
190 kg (419 lb) (XJ6NA)
195 kg (430 lb) (XJ6N) del vehículo.
1. Compartimento portaobjetos
1
UB61S1S0.book Page 20 Wednesday, September 16, 2015 9:05 AM

Funciones de los instrumentos y man dos
3-21
3
SAU46833
Posición del manillar
El manillar se puede ajustar en dos posicio-
nes según las preferencias del conductor.
Haga ajustar la posición del manillar en un
concesionario Yamaha.
SAU47001
Ajuste d el conjunto amortigua-
d or
Este conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle.
ATENCIÓN
SCA10102
Para evitar que el mecanismo resulte
dañad o, no trate de girar más allá de las
posiciones d e ajuste máxima o mínima.
Ajuste la precarga del muelle del modo si-
guiente.
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el aro de
ajuste en la dirección (a). Para reducir la
precarga del muelle y ablandar la suspen-
sión, gire el aro de ajuste en la dirección (b).
 Alinee la muesca correspondiente del
aro de ajuste con el indicador de posi-
ción del amortiguador.
 Utilice la llave especial y la barra ex-
tensora incluidas en el juego de herra-
mientas del propietario para realizar el
ajuste.
1. Manillar
1
1. Barra extensora
2. Llave especial
3. Aro de ajuste de la precarga del muelle
4. Indicador de posición
1
2
3
4
5
6
7
1 2
3(a)
(b)
4
UB61S1S0.book Page 21 Wednesday, September 16, 2015 9:05 AM

Funciones de los instrumentos y man dos
3-22
3ADVERTENCIA
SWA10222
Este conjunto amortigua dor contiene
gas nitrógeno a alta presión. Lea y asi-
mile la información siguiente antes d e
manipular el conjunto amortigua dor.
 No manipule ni trate de abrir el con-
junto d el cilindro.
 No exponga el conjunto amortigua-
dor a llamas vivas u otras fuentes
elevad as de calor. Pued e provocar
la explosión d e la unidad por exce-
so de presión d el gas.
 No deforme ni d añe de ninguna ma-
nera el cilind ro. Un cilindro dañad o
no amortiguará bien.
 No deseche uste d mismo un con-
junto amortigua dor dañad o o des-
gasta do. Lleve el conjunto
amortigua dor a un concesionario
Yamaha para cualquier servicio que requiera.
SAU15306
Caballete lateral
El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.
NOTA
El interruptor incorporado del caballete la-
teral forma parte del sistema de corte del
circuito de encendido, que corta el encen-
dido en determinadas situaciones. (Véase
la siguiente sección para una explicación
del sistema de corte del circuito de encen-
dido).
ADVERTENCIA
SWA10242
No se debe con ducir el vehículo con el
caballete lateral baja do o si éste no pue-
d e subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral pue de tocar el suelo y distraer al
con ductor, con el consiguiente riesgo
d e que éste pier da el control. El sistema
Yamaha de corte d el circuito d e encen-
d id o ha si do diseña do para ayu dar al
con ductor a cumplir con la responsabili-
d ad d e subir el caballete lateral antes de
iniciar la marcha. Por tanto, compruebe
regularmente este sistema y hágalo re-
parar en un concesionario Yamaha si no
funciona correctamente.
Posición de ajuste d e la precarga
d el muelle:
Mínima (blanda): 1
Normal:
3
Máxima (dura): 7
UB61S1S0.book Page 22 Wednesday, September 16, 2015 9:05 AM

Funciones de los instrumentos y man dos
3-23
3
SAU66730
Sistema de corte d el circuito d e
encen did o
El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funcio-
nes siguientes.
 Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.
 Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.
 Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
UB61S1S0.book Page 23 Wednesday, September 16, 2015 9:05 AM

Funciones de los instrumentos y man dos
3-24
3

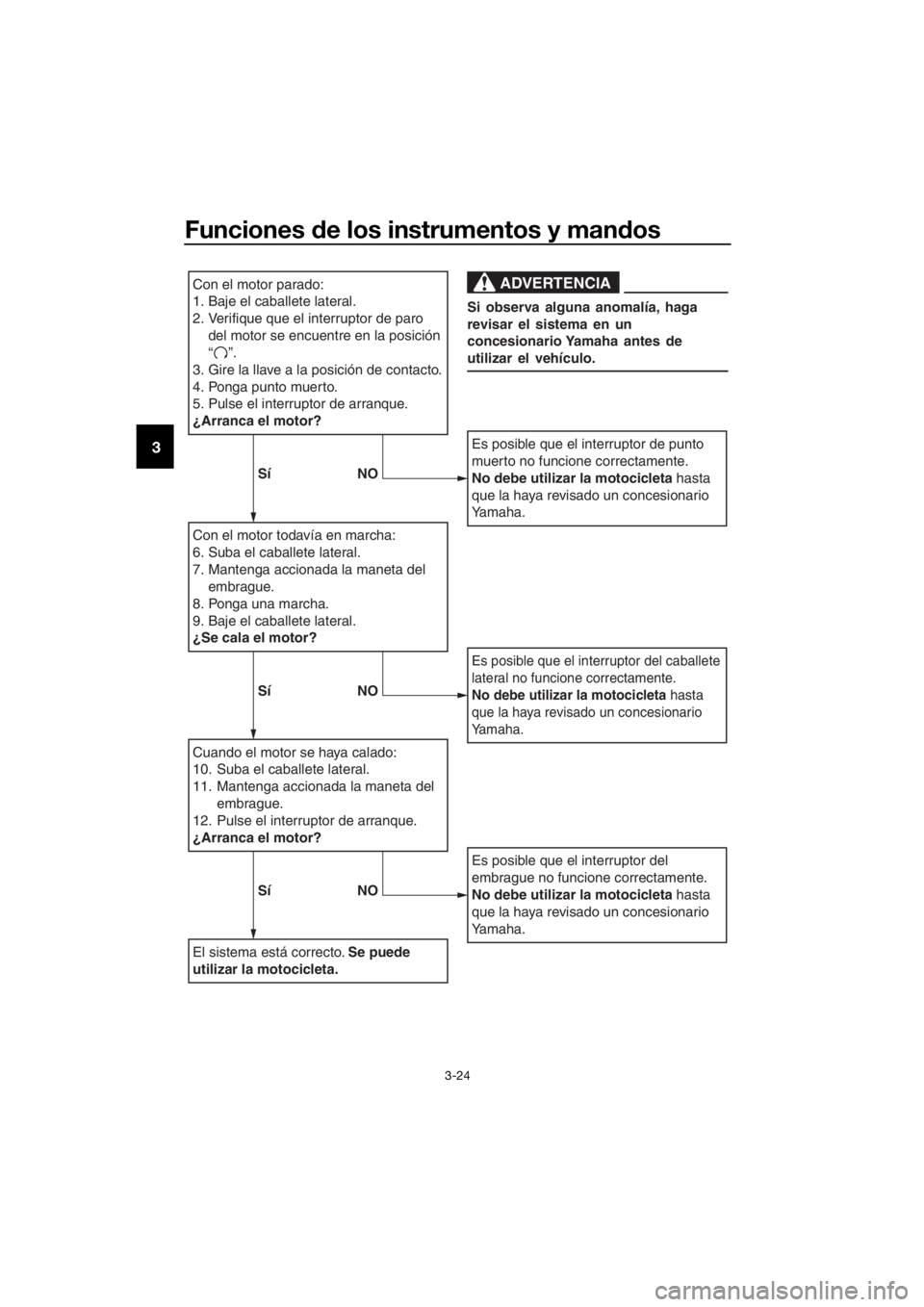

Con el motor parado:
1. Baje el caballete lateral.
2.
Verifique que el interruptor de paro
del motor se encuentre en la posición
“ ”.
3. Gire la llave a la posición de contacto.
4. Ponga punto muerto.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga accionada la maneta del embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Mantenga accionada la maneta del embrague.
12. Pulse el interruptor de arranque.
¿Arranca el motor?
El sistema está correcto. Se puede
utilizar la motocicleta.
Es posible que el interruptor de punto
muerto no funcione correctamente.
No debe utilizar la motocicleta hasta
que la haya revisado un concesionario
Yamaha.
Es posible que el interruptor del caballete
lateral no funcione correctamente.
No debe utilizar la motocicleta hasta
que la haya revisado un concesionario
Yamaha.
Es posible que el interruptor del
embrague no funcione correctamente.
No debe utilizar la motocicleta hasta
que la haya revisado un concesionario
Yamaha.
ADVERTENCIA
Si observa alguna anomalía, haga
revisar el sistema en un
concesionario Yamaha antes de
utilizar el vehículo.
Sí NO
SíNO
SíNO
UB61S1S0.book Page 24 Wednesday, September 16, 2015 9:05 AM

Para su seguridad – comprobaciones previas
4-1
4
SAU63440
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condi-
ciones de funcionamiento seguras. Observe siempre los procedimientos y programas de
revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11152
Si no revisa o mantiene el vehículo correctamente aumentarán las posibili dad es de
acci dente o d años materiales. No utilice el vehículo si observa cualquier anomalía. Si
una anomalía no pue de resolverse me diante los proce dimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.
Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Gasolina • Comprobar nivel en el depósito de gasolina.
• Poner gasolina si es necesario.
• Comprobar si existen fugas en la línea de combustible.
• Verificar que el tubo respiradero y el tubo de rebose del
depósito de gasolina no estén obstruidos, agrietados o
dañados y comprobar las conexiones de los tubos. 3-16,
3-17
Aceite de motor • Comprobar nivel de aceite en el motor.
• Si es necesario, añadir aceite del tipo recomendado
hasta el nivel especificado.
• Comprobar si existen fugas. 6-9
Líqui do refrigerante • Comprobar nivel en el depósito de líquido refrigerante.
• Si es necesario, añadir líquido refrigerante del tipo reco-
mendado hasta el nivel especificado.
• Comprobar si existen fugas en el sistema de refrigera- ción. 6-12
Freno delantero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a
un concesionario Yamaha que purgue el sistema hi-
dráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se especifica.
• Comprobar si existen fugas en el sistema hidráulico. 6-24,
6-25
Freno trasero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a
un concesionario Yamaha que purgue el sistema hi-
dráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se especifica.
• Comprobar si existen fugas en el sistema hidráulico. 6-24,
6-25
UB61S1S0.book Page 1 Wednesday, September 16, 2015 9:05 AM

Para su seguridad – comprobaciones previas
4-2
4
Embrague • Comprobar funcionamiento.
• Lubricar el cable si es necesario.
• Comprobar el juego de la maneta.
• Ajustar si es necesario. 6-22
Puño del acelerad or• Verificar si el funcionamiento es suave.
• Compruebe el juego libre del puño del acelerador.
• Si es necesario, solicite a un concesionario Yamaha que
ajuste el juego libre del puño del acelerador y lubrique el
cable y la caja del puño. 6-17,
6-29
Cables de man do • Verificar si el funcionamiento es suave.
• Lubricar si es necesario.
6-29
Ca dena de transmisión • Comprobar el juego de la cadena.
• Ajustar si es necesario.
• Comprobar estado de la cadena.
• Lubricar si es necesario. 6-27,
6-28
Rue das y neumáticos • Comprobar si están dañados.
• Comprobar estado de los neumáticos y profundidad del
dibujo.
• Comprobar la presión.
• Corregir si es necesario. 6-18,
6-21
Pe dales de freno y
cambio • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de los pedales si es nece-
sario. 6-30
Manetas de freno y
embrague • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de las manetas si es ne-
cesario. 6-30
Caballete lateral • Verificar si el funcionamiento es suave.
• Lubricar el pivote si es necesario. 6-31
Fijaciones del basti dor • Comprobar que todas las tuercas, pernos y tornillos es-
tén correctamente apretados.
• Apretar si es necesario. —
Instrumentos, luces,
señales e interruptores • Comprobar funcionamiento.
• Corregir si es necesario.
—
Interruptor d el caballe-
te lateral • Comprobar funcionamiento del sistema de corte del cir-
cuito de encendido.
• Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha que revise el vehículo. 3-22
ELEMENTO COMPROBACIONES PÁGINA
UB61S1S0.book Page 2 Wednesday, September 16, 2015 9:05 AM
