Mantenimiento y ajustes periódicos
6-16
6
5. Introduzca un filtro de aire nuevo en la
caja del mismo. ATENCIÓN: Verifi-
que que el filtro de aire esté correc-
tamente asentad o en la caja del
filtro de aire. El motor no se debe
utilizar nunca sin el filtro d e aire
monta do; de lo contrario, el o los
pistones y/o cilin dros pue den des-
gastarse excesivamente.
[SCA10482]
6. Monte la cubierta de la caja del filtro de aire colocando los tornillos.
7. Sitúe el depósito de gasolina en su posición original. Verifique que los tu-
bos de gasolina estén correctamente
conectados y colocados, sin pelliz-
cos. Asegúrese de colocar los tubos
en su posición original.
¡ADVERTENCIA! Antes de situar el
d epósito de gasolina en su posición
original, verifique que to dos los tu-
bos (tubo d e gasolina, respira dero
d el depósito, tubo de desbor da-
miento del depósito) se encuentren
en buen estad o, correctamente co-
nectad os y situa dos y no estén pin-
za dos. Si alguno de los tubos está
d añad o hágalo cambiar en un con-
cesionario Yamaha antes de poner
en marcha el motor ya que, d e lo
contrario, pue den pro ducirse fugas
d e gasolina con el consiguiente pe-
ligro d e incen dio.
[SWA12464]
8. Coloque los pernos del depósito de
gasolina.
9. Monte el asiento.
1. Filtro de aire
2. Colector de admisión de aire
2
1
1. Tubo
1. Posición original (marca de pintura)
1
1
UB61S1S0.book Page 16 Wednesday, September 16, 2015 9:05 AM

Mantenimiento y ajustes periódicos
6-17
6
SAU34302
Ajuste del ralentí d el motor
Debe comprobar y, si es necesario, ajustar
el ralentí del motor como se describe a
continuación y según los intervalos que se
especifican en el cuadro de mantenimiento
periódico y engrase.
Para realizar este ajuste el motor debe es-
tar caliente.
Compruebe el ralentí del motor y, si es ne-
cesario, ajústelo al valor especificado gi-
rando el tornillo de ajuste del ralentí. Para
subir el ralentí del motor gire el tornillo en la
dirección (a). Para bajar el ralentí del motor
gire el tornillo en la dirección (b).
NOTA
Si no consigue obtener el ralentí especifica-
do con el procedimiento descrito, acuda a
un concesionario Yamaha para efectuar el
ajuste.
SAU21386
Comprobación del juego libre del
puño del acelerad or
Mida el juego del puño del acelerador
como se muestra.
Compruebe periódicamente el juego libre
del puño del acelerador y, si es necesario,
hágalo ajustar en un concesionario
Yamaha.
1. Tornillo de ajuste del ralentí
Ralentí del motor:
1250–1350 r/min
1
(a)
(b)
1. Juego libre del puño del acelerador
Juego del puño del acelera dor:
3.0–5.0 mm (0.12–0.20 in)
UB61S1S0.book Page 17 Wednesday, September 16, 2015 9:05 AM

Mantenimiento y ajustes periódicos
6-18
6
SAU21402
Holgura de la válvula
La holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
SAU64270
Neumáticos
Los neumáticos son el único contacto en-
tre el vehículo y la carretera. La seguridad
en todas las condiciones de conducción
depende de un área relativamente pequeña
de contacto con la carretera. Por tanto, es
fundamental mantener los neumáticos en
buen estado en todo momento y cambiar-
los por los neumáticos especificados en el
momento adecuado.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10504
La utilización d e este vehículo con una
presión incorrecta de los neumáticos
pue de provocar la pér did a de control,
con la consecuencia de daños persona-
les graves o un acci dente mortal.
 La presión d e los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
d o la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
 La presión d e los neumáticos debe
ajustarse en función de la veloci-
d ad , el peso total del con ductor, el
pasajero, el equipaje y los acceso-
rios homologa dos para este mo de-
lo.
UB61S1S0.book Page 18 Wednesday, September 16, 2015 9:05 AM

Mantenimiento y ajustes periódicos
6-19
6ADVERTENCIA
SWA10512
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecarga do
pue de ocasionar un acci dente.
Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibu-
jo del neumático en el centro alcanza el lí-
mite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el flanco está agrietado, haga cambiar el neu-
mático inmediatamente en un concesiona-
rio Yamaha.
NOTA
Los límites de la profundidad del dibujo
pueden variar de un país a otro. Cumpla
siempre los reglamentos locales.
ADVERTENCIA
SWA10472

Si los neumáticos están excesiva-
mente gasta dos, hágalos cambiar
en un concesionario Yamaha. A de-
más de ser ilegal, el uso d el vehícu-
lo con unos neumáticos
excesivamente gasta dos red uce la
estabili dad y pue de provocar la pér-
d id a del control.
 La sustitución d e toda pieza rela-
ciona da con las rue das y los frenos,
inclui dos los neumáticos, debe
confiarse a un concesionario
Yamaha que d ispone de los conoci-
mientos y experiencia profesional
necesarios para ello.
 Con duzca a veloci dad es mo dera-
d as después de cambiar un neumá-
tico, ya que la superficie de éste
d ebe “ro darse” para desarrollar sus
características óptimas.
Presión de aire de los neumáticos
(med id a con los neumáticos en
frío): Hasta 90 kg (198 lb) de carga:
Delantero:
225 kPa (2.25 kgf/cm², 33 psi)
Tr a s e r o : 250 kPa (2.50 kgf/cm², 36 psi)
De 90 kg (198 lb) a la carga máxi-
ma: Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Tr a s e r o : 290 kPa (2.90 kgf/cm², 42 psi)
Carga máxima*: 190 kg (419 lb) (XJ6NA)
195 kg (430 lb) (XJ6N)
* Peso total del conductor, el pasaje- ro, el equipaje y los accesorios
1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumático
Profun did ad mínima del dibujo del
neumático ( delantero y trasero):
1.6 mm (0.06 in)
UB61S1S0.book Page 19 Wednesday, September 16, 2015 9:05 AM

Mantenimiento y ajustes periódicos
6-20
6
Información relativa a los neumáticos
Este modelo está equipado con neumáti-
cos sin cámara provistos de válvula de aire.
Los neumáticos envejecen, aunque no se
hayan utilizado o solo se hayan utilizado
ocasionalmente. Las grietas en el dibujo
del neumático y en la goma del flanco, a ve-
ces acompañadas de deformación de la
carcasa, son una prueba de envejecimien-
to. Especialistas en neumáticos deberán
comprobar los neumáticos viejos y enveje-
cidos para determinar su idoneidad para
uso futuro.
ADVERTENCIA
SWA10902
 Los neumáticos delantero y trasero
d eben ser de la misma marca y di-
seño; de lo contrario, las caracte-
rísticas de manejabili dad de la
motocicleta pue den ser d iferentes,
lo que po dría ocasionar un acci den-
te.
 Verifique siempre que los tapones
de las válvulas estén bien coloca-
d os a fin d e evitar fugas de aire.
 Utilice únicamente los tapones y
núcleos de válvula relaciona dos a
continuación a fin de evitar que los
neumáticos se d esinflen durante la
marcha a alta veloci dad .
Después de realizar pruebas exhaustivas,
Yamaha solamente ha aprobado para este
modelo los neumáticos que se relacionan a
continuación.
ADVERTENCIA
SWA10601
Esta motocicleta está equipa da con
neumáticos para veloci dad es muy altas.
Para aprovechar al máximo estos neu-
máticos, tome nota d e los puntos si-
guientes.  Utilice únicamente los neumáticos
de recambio especifica dos. Otros
neumáticos pue den presentar el
riesgo de que se pro duzca un re-
ventón a veloci dad es muy altas.
 Hasta que no hayan si do “rod ad os”,
la a dherencia de los neumáticos
nuevos pue de ser relativamente
baja sobre ciertas superficies. Por
lo tanto, d espués de montar un
neumático nuevo, antes d e condu-
cir a veloci dad es muy altas es
aconsejable practicar una con duc-
ción mo dera da con veloci dad es de
aproxima damente 100 km (60 mi).
1. Válvula de aire del neumático
2. Núcleo de la válvula de aire del neumático
3. Tapón de la válvula de aire del neumático
con obturador
Neumático delantero:
Ta m a ñ o : 120/70 ZR17M/C (58W)
Marca/modelo: BRIDGESTONE/BT021F
DUNLOP/SPORTMAX-ROADS-
MART
Neumático trasero: Ta m a ñ o :
160/60 ZR17M/C (69W)
Marca/modelo: BRIDGESTONE/BT021R
DUNLOP/SPORTMAX-ROADS-
MART
DELANTERO y TRASERO:
Válvula de aire del neumático: TR412
Núcleo de la válvula:
#9100 (original)
UB61S1S0.book Page 20 Wednesday, September 16, 2015 9:05 AM

Mantenimiento y ajustes periódicos
6-21
6
 Antes de con ducir a veloci dad alta
es necesario que los neumáticos se
hayan calentad o.
 Ajuste siempre la presión de aire d e
los neumáticos en función d e las
con diciones de utilización.SAU21963
Llantas de aleación
Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.
 Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación u otros daños. Si obser-
va algún daño, haga cambiar la rueda
en un concesionario Yamaha. No in-
tente realizar ni la más mínima repara-
ción en una rueda. Una rueda
deformada o agrietada debe sustituir-
se.
 La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.
UB61S1S0.book Page 21 Wednesday, September 16, 2015 9:05 AM

Mantenimiento y ajustes periódicos
6-22
6
SAU46731
Ajuste del juego libre d e la mane-
ta de embrague
El juego libre de la maneta de embrague
debe medir 10.0–15.0 mm (0.39–0.59 in),
como se muestra. Compruebe periódica-
mente el juego libre de la maneta de em-
brague y, de ser necesario, ajústelo del
modo siguiente.
Para incrementar el juego libre de la mane-
ta de embrague, gire en la dirección (a) el
perno de ajuste situado en la misma mane-
ta. Para reducir el juego libre de la maneta
de embrague gire el perno de ajuste en la
dirección (b).
NOTA
Si con el procedimiento descrito no consi-
gue obtener el juego libre especificado de
la maneta de embrague, proceda del modo
siguiente.

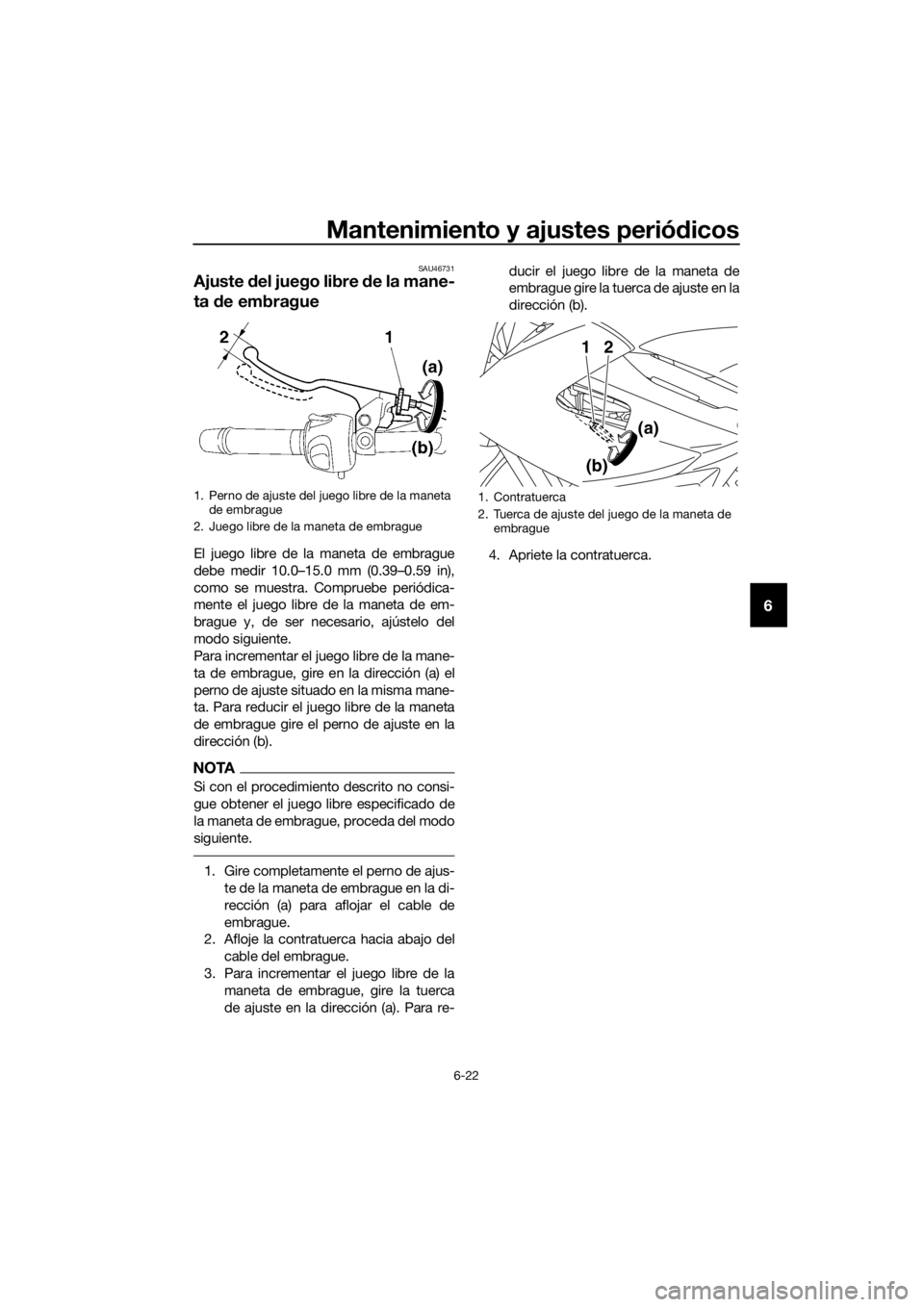

1. Gire completamente el perno de ajus- te de la maneta de embrague en la di-
rección (a) para aflojar el cable de
embrague.
2. Afloje la contratuerca hacia abajo del
cable del embrague.
3. Para incrementar el juego libre de la maneta de embrague, gire la tuerca
de ajuste en la dirección (a). Para re- ducir el juego libre de la maneta de
embrague gire la tuerca de ajuste en la
dirección (b).
4. Apriete la contratuerca.
1. Perno de ajuste del juego libre de la maneta de embrague
2. Juego libre de la maneta de embrague1. Contratuerca
2. Tuerca de ajuste del juego de la maneta de embrague
12
(b) (a)
UB61S1S0.book Page 22 Wednesday, September 16, 2015 9:05 AM

Mantenimiento y ajustes periódicos
6-23
6
SAU37914
Comprobación del juego libre d e
la maneta del freno
No debe existir ningún juego en el extremo
de la maneta del freno. Si hay juego, haga
revisar el sistema de frenos en un conce-
sionario Yamaha.
ADVERTENCIA
SWA14212
Un tacto blan do o esponjoso de la ma-
neta del freno pue de in dicar la presencia
d e aire en el sistema hi dráulico. Si hay
aire en el sistema hi dráulico hágalo pur-
gar en un concesionario Yamaha antes
d e utilizar el vehículo. La presencia de
aire en el sistema hid ráulico reducirá las
prestaciones del freno, lo cual pued e
provocar la pér did a de control y ser cau-
sa de acci dente.
SAU57070
Interruptores de la luz d e freno
Para mod elos sin ABS
La luz de freno trasero, que se activa con el
pedal y la maneta de freno, debe encender-
se justo antes de que la frenada tenga efec-
to. Si es necesario ajuste el interruptor de la
luz de freno trasero del modo siguiente,
pero el interruptor de la luz de freno delan-
tero debe ser ajustado en un concesionario
Yamaha.
Gire la tuerca de ajuste del interruptor de la
luz del freno trasero mientras sostiene el in-
terruptor en su sitio. Para que la luz de fre-
no se encienda antes, gire la tuerca de
ajuste en la dirección (a). Para que la luz de
freno se encienda más tarde, gire la tuerca
de ajuste en la dirección (b).
Mo delos con ABS
La luz de freno trasero, que se activa con el
pedal y la maneta de freno, debe encender-
se justo antes de que la frenada tenga efec-
to. Si es preciso, solicite a un concesionario
Yamaha que ajuste los interruptores de la luz de freno.
1. Sin juego libre de la maneta de freno
1
1. Interruptor de la luz de freno trasero
2. Tuerca de ajuste del interruptor de la luz del freno trasero
1
2
(a)
(b)
UB61S1S0.book Page 23 Wednesday, September 16, 2015 9:05 AM

Mantenimiento y ajustes periódicos
6-24
6
SAU22393
Comprobación de las pastillas de
freno delantero y trasero
Debe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU22421Pastillas de freno d elantero
Cada pastilla de freno delantero dispone de
una ranura indicadora de desgaste que le
permite comprobar éste sin necesidad de
desmontar el freno. Para comprobar el
desgaste de la pastilla de freno, observe la
ranura indicadora de desgaste. Si una pas-
tilla de freno se ha desgastado hasta el
punto en que la ranura indicadora de des-
gaste ha desaparecido casi por completo,
solicite a un concesionario Yamaha que
cambie el conjunto de las pastillas de freno.
SAU46292Pastillas de freno trasero
Cada pastilla de freno trasero dispone de
ranuras indicadoras de desgaste que le
permiten comprobar el desgaste de la pas-
tilla sin necesidad de desmontar el freno.
Para comprobar el desgaste de la pastilla
de freno, observe las ranuras indicadoras
de desgaste. Si una pastilla de freno se ha
desgastado hasta el punto en que la ranura
indicadora de desgaste casi aparece, soli-
cite a un concesionario Yamaha que cam-
bie el conjunto de las pastillas de freno.

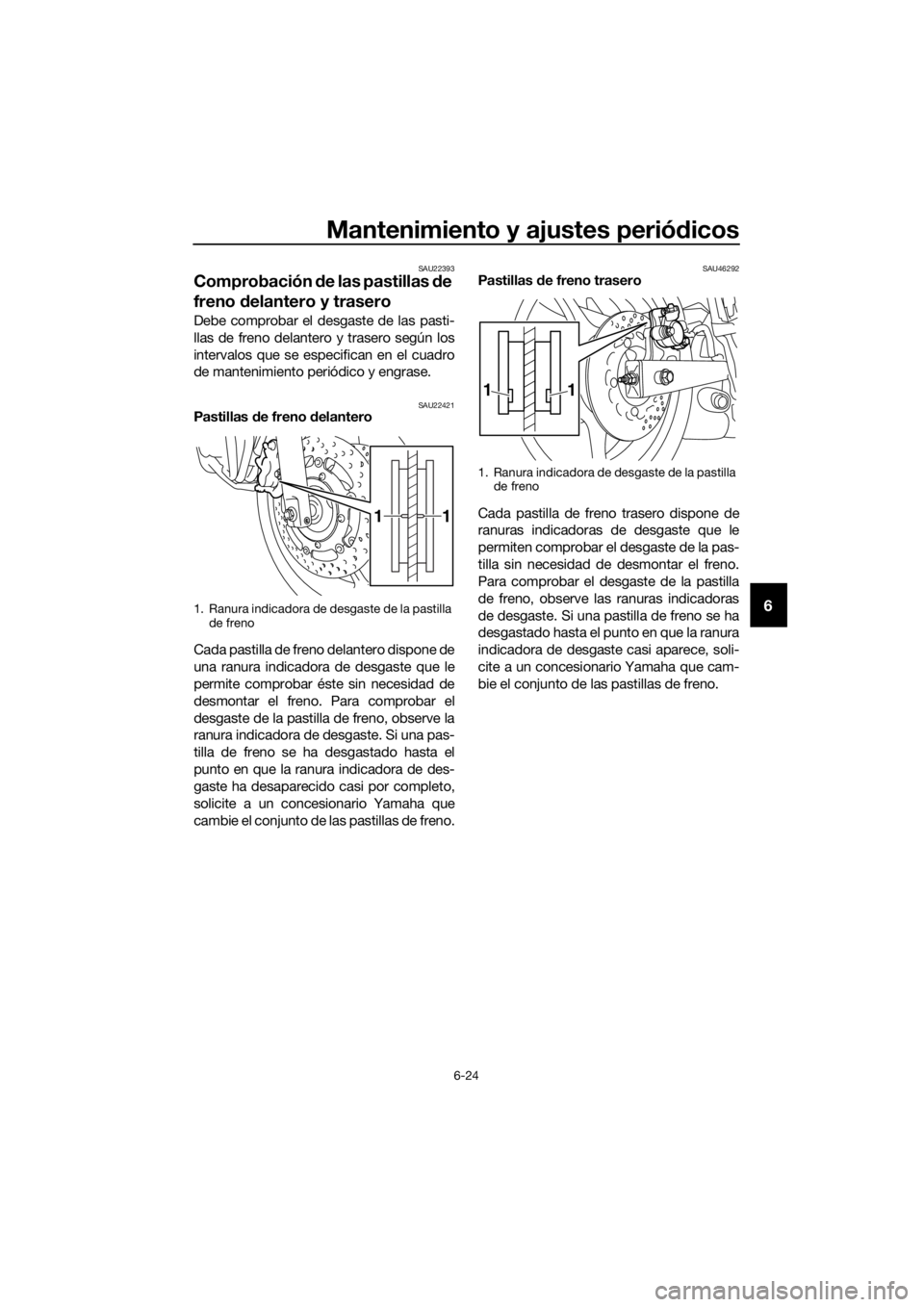

1. Ranura indicadora de desgaste de la pastilla de freno
11
1. Ranura indicadora de desgaste de la pastilla de freno
11
UB61S1S0.book Page 24 Wednesday, September 16, 2015 9:05 AM

Mantenimiento y ajustes periódicos
6-25
6
SAU43113
Comprobación del líquid o de fre-
no
Antes de utilizar el vehículo, verifique que el
líquido de frenos se encuentre por encima
de la marca de nivel mínimo. Compruebe el
nivel del líquido de frenos con respecto a la
parte superior del nivel del depósito. Añada
líquido de frenos si es necesario.
Freno delantero
Freno trasero
NOTA
El depósito del líquido de freno trasero se
encuentra detrás del panel A. (Véase la pá-
gina 6-7).
ADVERTENCIA
SWA16011
Un mantenimiento ina decua do pue de
mermar la capaci dad d e frena da. Obser-
ve las precauciones siguientes:  Si el líqui do d e frenos es insuficien-
te, pue de penetrar aire en el siste-
ma y re ducirse la capacid ad de
frena da.
 Limpie el tapón d e llenado antes de
extraerlo. Utilice únicamente líqui-
d o de frenos DOT 4 proce dente de
un recipiente precinta do.
 Utilice únicamente el líqui do de fre-
nos especifica do; de lo contrario
pue den deteriorarse las juntas de
goma y pro ducirse fugas.
 Aña da el mismo tipo d e líquido de
freno. Si se añad e un líquido d e fre-
nos distinto a DOT 4 pue de pro du-
ci rs

e una reacción química
perju dicial.
 Evite que penetre agua o polvo en el
depósito cuan do aña da líqui do. El
agua disminuye significativamente
el punto d e ebullición del líqui do y
pue de provocar una obstrucción
por vapor, mientras que la sucie dad
pue de atascar las válvulas de la uni-
d ad hi dráulica del sistema ABS.
ATENCIÓN
SCA17641
El líqui do de frenos pue de dañar las su-
perficies pintad as o las piezas de plásti-
co. Elimine siempre inmed iatamente el
líquid o que se haya derramad o.
A medida que las pastillas de freno se des-
gastan, es normal que el nivel de líquido de
freno disminuya de forma gradual. Un nivel
bajo de líquido de frenos puede ser indica-
tivo del desgaste de las pastillas o de una
fuga en el sistema; por tanto, debe com-
probar si las pastillas de freno están des-
gastadas o si hay una fuga en el sistema de

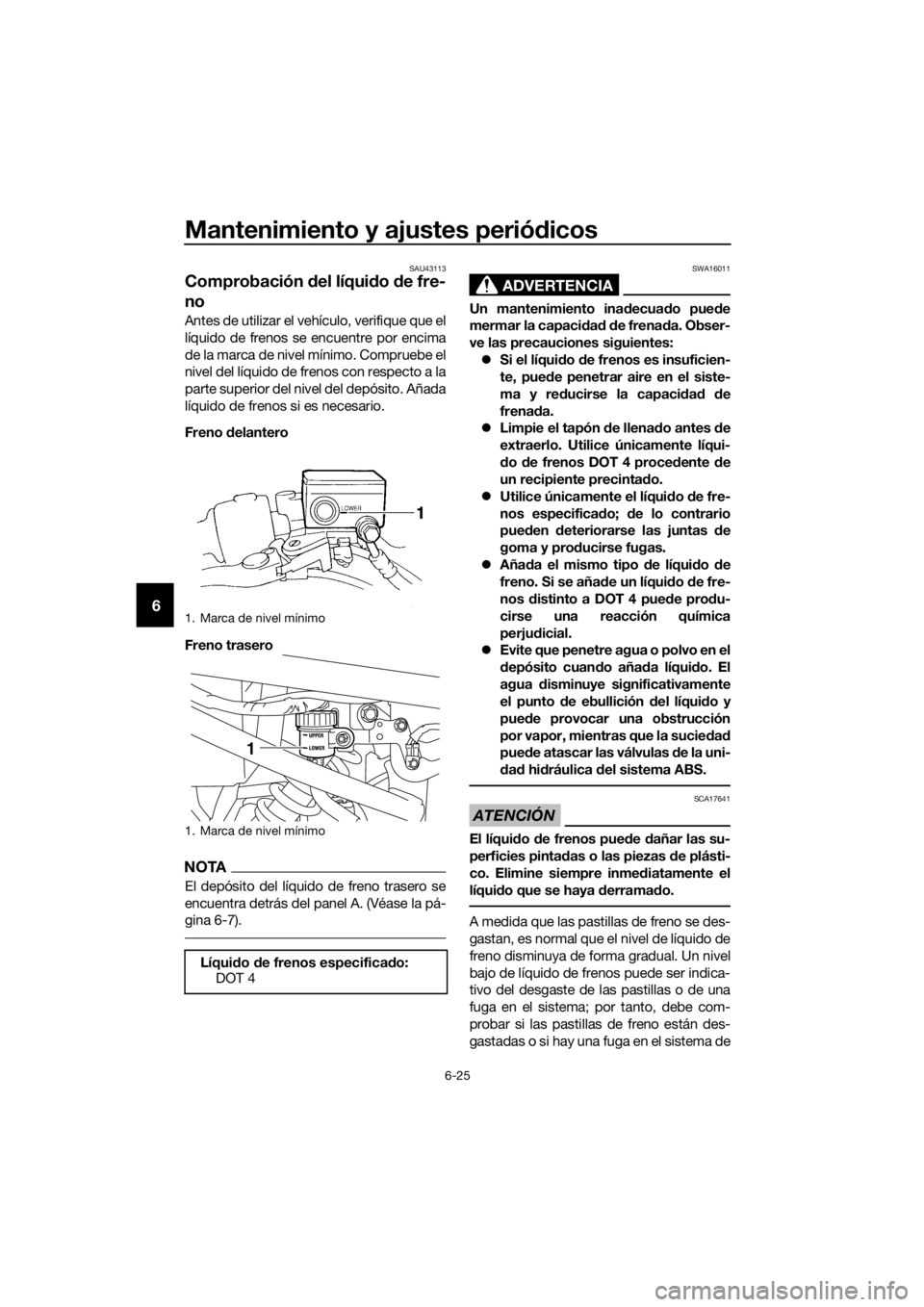

1. Marca de nivel mínimo
1. Marca de nivel mínimo
Líquido d e frenos especifica do:
DOT 4
1
UB61S1S0.book Page 25 Wednesday, September 16, 2015 9:05 AM
