YAMAHA XJ6F 2013 Manuale duso (in Italian)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3
HAU59110
Spia guasto motore “ ”
Questa spia si accende o lampeggia se vie-
ne rilevato un problema nel circuito elettrico
di monitoraggio del motore. Se questo ac-
cade, far controllare il dispositivo di auto-
diagnosi da un concessionario Yamaha.
(Vedere pagina 3-9 per spiegazioni sul di-
spositivo di autodiagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un
concessionario Yamaha.NOTALa spia guasto motore si accende quando
si preme l’interruttore avviamento, ma que-
sto non indica una disfunzione.
HAU51781
Spia ABS “ ” (per mo delli con ABS)
In condizioni di funzionamento normale, la
spia ABS si accende quando si gira la chia-
ve in posizione “ON” e si spegne quando si
raggiunge una velocità di almeno 10 km/h
(6 mi/h).
Se la spia ABS: 
non si accende quando la chiave è gi-
rata su “ON”
 si accende o lampeggia durante la
guida
 non si accende dopo che è stata rag-
giunta una velocità di almeno 10 km/h
(6 mi/h)
L’ABS potrebbe non funzionare corretta-
mente. In presenza di una delle suddette
condizioni, fare controllare il sistema da un
concessionario Yamaha al più presto pos-
sibile. (Vedere pagina 3-13 per una descri-
zione dell’ABS.)
AVVERTENZA
HWA16041
Se la spia ABS non si spe gne al ra ggiun-
g imento di una velocità di almeno 10
km/h (6 mi/h) o se la spia si accen de o
lampe ggia durante la gui da, l’impianto
frenante passa alla mo dalità di frenatura
convenzionale. Se si verifica una di q ue-
ste due cond izioni o se la spia non si ac-
cen de del tutto, prestare ulteriore
attenzione per evitare il blocca ggio delle
ruote durante le frenate di emerg enza.
Far controllare al più presto l’impianto
frenante e i circuiti elettrici da un con-
cessionario Yamaha.
NOTASe si preme l’interruttore di avviamento a
motore in funzione, la spia ABS si accende,
ma questo non è indice di anomalia.
HAU38626
Spia immobilizer
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe
accendersi per pochi secondi e poi spe-
gnersi.
Se la spia di segnalazione non si accende
all’inizio girando la chiave su “ON”, o se la
spia di segnalazione resta accesa, fare
controllare il circuito elettrico da un con-
cessionario Yamaha.
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobiliz-
zatore. (Vedere pagina 3-9 per spiegazioni
sul dispositivo di autodiagnosi.)
ABS
U1CWH4H0.book Page 6 Thursday, July 31, 2014 9:52 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3
HAU46767
Strumento multifunzione
AVVERTENZA
HWA12423
Ricordarsi di arrestare il veicolo prima di
ese guire qualsiasi mo difica delle reg ola-
zioni dello strumento multifunzione. Il cambiamento
delle impostazioni duran-
te la marcia può distrarre il pilota e d au-
mentare il rischio di un inci dente.
Lo strumento multifunzione è equipaggiato
con i seguenti strumenti:
 un tachimetro
 un contagiri
 un totalizzatore contachilometri
 due contachilometri parziali (che indi-
cano la distanza percorsa dopo l’ulti-
mo azzeramento)
 un contachilometri parziale riserva
carburante (che indica la distanza per-
corsa da quando il segmento sinistro
dell’indicatore livello carburante aveva
iniziato a lampeggiare)
 un orologio digitale
 un indicatore livello carburante
 un display della temperatura liquido
refrigerante
 un dispositivo di autodiagnosiNOTARicordarsi di girare la chiave su “ON”
prima di utilizzare i tasti “SELECT” e
“RESET”.
 Solo per il Regno Unito: Per alternare
sul tachimetro e sul totalizzatore con-
tachilometri/contachilometri parziale la visualizzazione dei chilometri e delle
miglia, premere il tasto “SELECT” per
almeno un secondo.
Tachimetro
Il tachimetro indica la velocità di marcia del
veicolo.
Conta
giri
Il contagiri elettrico consente al pilota di
sorvegliare il regime di rotazione del motore
e di mantenerlo entro la gamma di potenza
ideale.
Quando la chiave viene portata su “ON”, la
lancetta del contagiri percorre per una volta
l’intera gamma di giri/min e poi ritorna a
zero giri/min per provare il circuito elettrico.

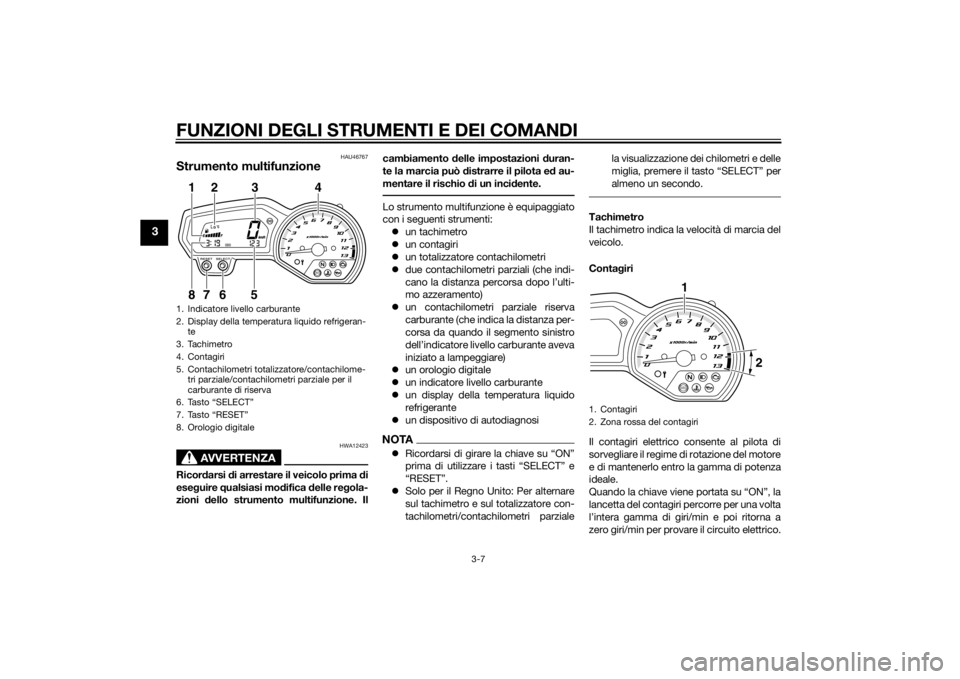

1. Indicatore livello carburante
2. Display della temperatura liquido refrigeran- te
3. Tachimetro
4. Contagiri
5. Contachilometri totalizzatore/contachilome- tri parziale/contachilometri parziale per il
carburante di riserva
6. Tasto “SELECT”
7. Tasto “RESET”
8. Orologio digitale
ABS
1
8
2
3
4
7
6
5
1. Contagiri
2. Zona rossa del contagiri
ABS1 2
U1CWH4H0.book Page 7 Thursday, July 31, 2014 9:52 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
3
ATTENZIONE
HCA10032
Non far funzionare il motore quan do il
conta giri è nella zona rossa.
Zona rossa: 11666 giri/min. e oltreOrolo gio dig itale
L’orologio digitale viene visualizzato quan-
do la chiave è g ir ata su “ON” . Inoltre, si può
visualizzare l’orologio digitale per 10 se-
condi premendo il tasto “SELECT” quando
il blocchetto accensione è in posizione
“OFF”, “LOCK” o “ ”.
Per regolare l’orologio digitale1. Girare la chiave su “ON”.
2. Premere contemporaneamente i tasti “SELECT” e “RESET” per almeno due
secondi. 3. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto “RE-
SET” per regolare le ore.
4. Premere il tasto “SELECT” e le cifre dei minuti inizieranno a lampeggiare.
5. Premere il tasto “RESET” per regolare i minuti.
6. Premere il tasto “SELECT” e poi rila-
sciarlo per avviare l’orologio digitale.
Mo dalità totalizzatore contachilometri e
contachilometri parziali
Premere il tasto “SELECT” per alternare sul
display le modalità totalizzatore contachilo-
metri “ODO” e contachilometri parziale
“TRIP A” e “TRIP B” nel seguente ordine:
TRIP A → TRIP B → ODO → TRIP A Quando la quantità di carburante nel serba-
toio carburante si riduce a 3.2 L (0.85 US
gal, 0.70 Imp.gal), il segmento sinistro
dell’indicatore livello carburante inizierà a
lampeggiare, ed il display del totalizzatore
contachilometri passerà automaticamente
alla modalità del contachilometri parziale ri-
serva carburante “F-TRIP” ed inizierà a
contare la distanza percorsa da quel punto.
In tal caso, premere il tasto “SELECT” per
alternare sul display le varie modalità di
contachilometri parziali e totalizzatore con-
tachilometri nel seguente ordine:
F-TRIP
→ TRIP A → TRIP B → ODO →
F-TRIP
Per azzerare un contac hilometri parziale,
selezionarlo premendo il tasto “SELECT” e
poi premere il tasto “RESET” per almeno un
secondo. Se non si azzera manualmente il
contachilometri parziale riserva carburante,
esso si azzererà automaticamente e il di-
splay tornerà alla modalità precedente
dopo il rifornimento e una percorrenza di

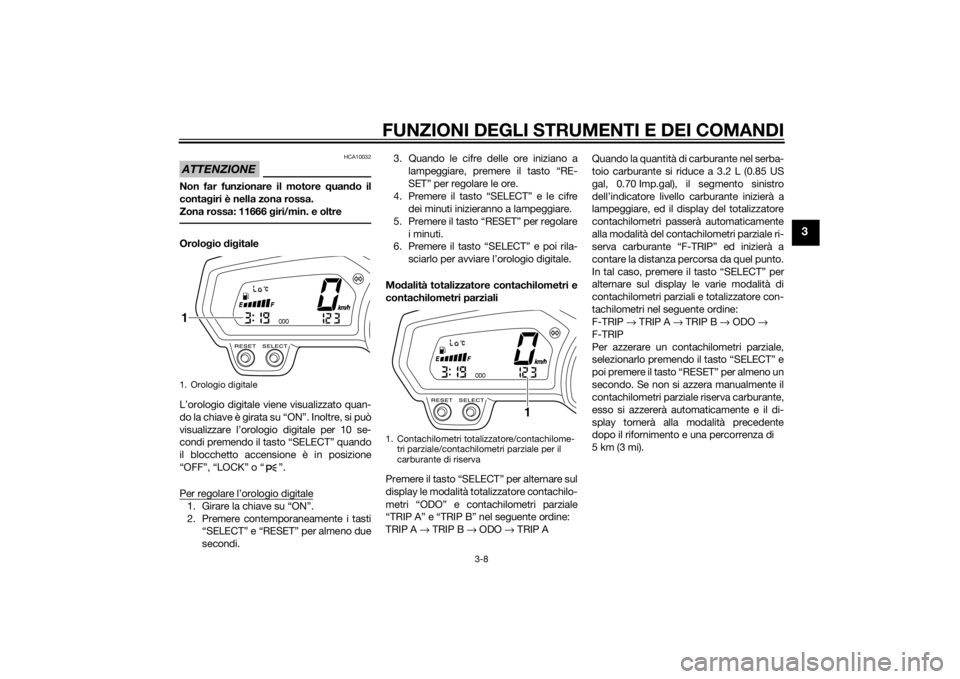

5 km (3 mi).1. Orologio digitale1
1. Contachilometri totalizzatore/contachilome- tri parziale/contachilometri parziale per il
carburante di riserva
1
U1CWH4H0.book Page 8 Thursday, July 31, 2014 9:52 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3
Indicatore livello carburante
L’indicatore livello carburante indica la
quantità di carburante nel serbatoio carbu-
rante. Man mano che il livello carburante
scende, i segmenti dell’indicatore livello
carburante sul display spariscono verso la
lettera “E” (vuoto). Quando l’ultimo seg-
mento a sinistra inizia a lampeggiare, ese-
guire il rifornimento al più presto possibile.NOTAQuesto segnalatore livello carburante è
equipaggiato con un dispositivo di autodia-
gnosi. Se viene riscontrato un problema nel
circuito elettrico, si ripeterà il seguente ci-
clo fino a quando il guasto non verrà elimi-
nato: i segmenti del livello carburante e il
simbolo “ ” lampeggeranno per otto vol- te, poi si spegneranno per circa 3 secondi.
In questo caso, far controllare il circuito
elettrico da un concessionario Yamaha.
Display
della temperatura li qui do refri-
g erante
Il display liquido refrigerante indica la tem-
peratura del liquido refrigerante.ATTENZIONE
HCA10022
Non continuare a far funzionare il moto-
re se si sta surriscal dan do.
Dispositivo d i autodia gnosi
Questo modello è equipaggiato con un di-
spositivo di autodiagnosi per vari circuiti
elettrici.
Se viene rilevato un problema in uno qual-
siasi di questi circuiti, la spia guasto motore
si accende ed il display indica un codice di
errore.
Se il display indica codici di errore, annota-
re il numero del codice e poi fare controllare
il veicolo da un concessionario Yamaha.
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobiliz-
zatore.
Se viene rilevato un problema nei circuiti
del sistema immobilizzatore, la spia immo-
bilizer lampeggia ed il display indica un co-
dice di errore.

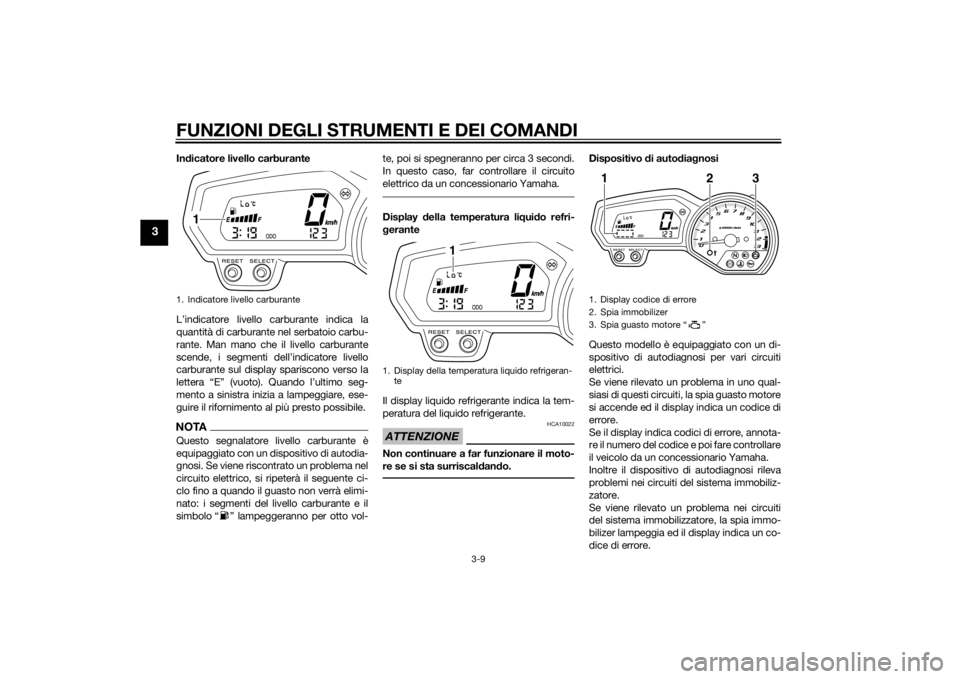

1. Indicatore livello carburante
1
1. Display della temperatura liquido refrigeran- te
1
1. Display codice di errore
2. Spia immobilizer
3. Spia guasto motore “ ”
ABS
1
2
3
U1CWH4H0.book Page 9 Thursday, July 31, 2014 9:52 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3
NOTASe il display indica il codice di errore 52,
questo potrebbe essere provocato da
un’interferenza del transponder. Se appare
questo codice di errore, provare ad esegui-
re quanto segue.1. Usare la chiave di ricodifica per avvia-re il motore.NOTAAccertarsi che non ci siano altre chiavi del
sistema immobilizzatore vicino al blocchet-
to accensione, e non tenere più di una chia-
ve dell’immobilizzatore sullo stesso anello
portachiavi! Le chiavi del sistema immobi-
lizzatore possono provocare interferenze
nei segnali che a loro volta possono impe-
dire l’avviamento del motore.2. Se il motore si accende, spegnerlo eprovare ad accendere il motore con le
chiavi standard.
3. Se una o entrambe le chiavi standard non avviano il motore, portare il veico-
lo, la chiave di ricodifica e le due chiavi
standard da un concessionario
Yamaha per fare ricodificare le chiavi
standard.
ATTENZIONE
HCA11591
Se il display in dica un co dice di g uasto,
far controllare il veicolo il più presto pos-
sibile per evitare danne ggiamenti del
motore.
HAU1234H

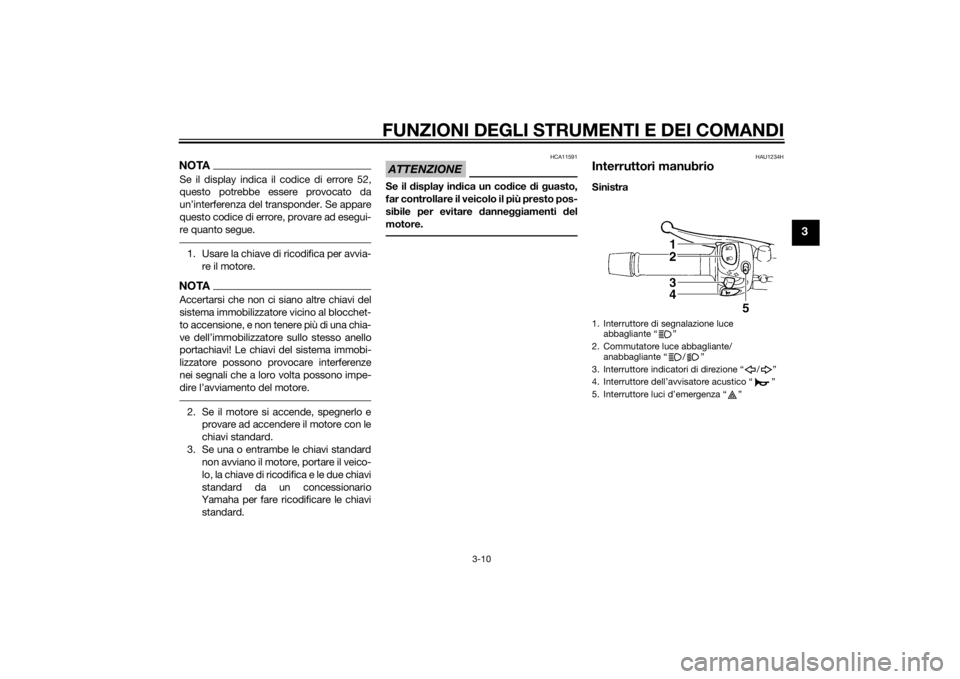

Interruttori manubrioSinistra1. Interruttore di segnalazione luce abbagliante “ ”
2. Commutatore luce abbagliante/ anabbagliante “ / ”
3. Interruttore indicatori di direzione “ / ”
4. Interruttore dell’avvisatore acustico “ ”
5. Interruttore luci d’emergenza “ ”
U1CWH4H0.book Page 10 Thursday, July 31, 2014 9:52 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3
Destra
HAU12351
Interruttore di se gnalazione luce
abba gliante “ ”
Premere questo interruttore per far lam-
peggiare il faro.
HAU12401
Commutatore luce abba gliante/
anabba gliante “ / ”
Posizionare questo interruttore su “ ”
per la luce abbagliante e su “ ” per la
luce anabbagliante.
HAU12461
Interruttore in dicatori di d irezione
“/”
Spostare questo interruttore verso “ ”
per segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnala- re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12501
Interruttore
dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12661
Interruttore di arresto motore “ / ”
Mettere questo interruttore su “ ” prima
di accendere il motore. Porre questo inter-
ruttore su “ ” per spegnere il motore in
caso di emergenza, come per esempio se il
veicolo si ribalta o se il cavo dell’accelera-
tore è bloccato.
HAU12713
Interruttore avviamento “ ”
Premere questo interruttore per accendere
il motore con il dispositivo d’avviamento.
Prima di accendere il motore, vedere pagi-
na 5-1 per le istruzioni di avviamento.
HAU44712
La spia guasto motore e la spia ABS (solo
per modelli con ABS) potrebbero accen-
dersi quando si gira la chiave su “ON” e si
preme l’interruttore avviamento, ma questo
non indica una disfunzione.
HAU12735
Interruttore luci d’emer genza “ ”
Con la chiave di accensione su “ON”
o “ ”, usare questo interruttore per ac-
cendere le luci d’emergenza (lampeggio si-
multaneo di tutte le luci indicatori di
direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro
veicolo in zone di traffico pericoloso.ATTENZIONE
HCA10062
Non utilizzare a lun go le luci d’emer gen-
za a motore spento, per evitare di scari-
care la batteria.
1. Interruttore di arresto motore “ / ”
2. Interruttore avviamento “ ”U1CWH4H0.book Page 11 Thursday, July 31, 2014 9:52 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3
HAU12821
Leva frizioneLa leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola. Per
innestare la frizione, rilasciare la leva. Per
garantire il funzionamento agevole della fri-
zione, tirare la leva rapidamente e rilasciarla
lentamente.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
d’interruzione del circuito di accensione.
(Vedere pagina 3-21.)
HAU12872
Pe dale cambioIl pedale cambio si trova sul lato sinistro del
motociclo e si usa in combinazione con la
leva frizione quando si cambiano le marce
della trasmissione sempre in presa a 6 mar-
ce installata su questo motociclo.
HAU26825
Leva frenoLa leva freno si trova sul lato destro del ma-
nubrio. Per azionare il freno anteriore, tirare
la leva verso la manopola acceleratore.
La leva freno è equipaggiata con un qua-
drante di regolazione posizione leva freno.
Per regolare la distanza tra la leva freno e la
manopola acceleratore, girare il quadrante
di regolazione mentre si allontana la leva
dalla manopola acceleratore. Accertarsi
che la regolazione corretta impostata sul
quadrante di regolazione sia allineata con il
riferimento “ ” sulla leva freno.

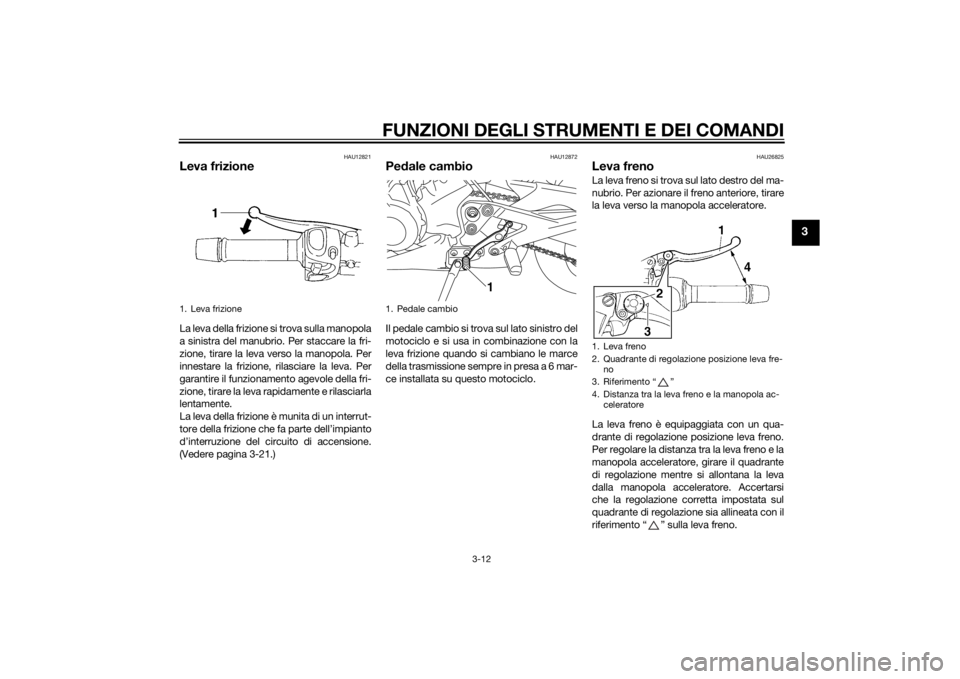

1. Leva frizione
1. Pedale cambio
1
1. Leva freno
2. Quadrante di regolazione posizione leva fre- no
3. Riferimento “ ”
4. Distanza tra la leva freno e la manopola ac- celeratore
U1CWH4H0.book Page 12 Thursday, July 31, 2014 9:52 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3
HAU12944
Pedale frenoIl pedale freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale freno.
HAU51802
ABS (per i mo delli ABS)L’ABS Yamaha (sistema frenante antibloc-
caggio) comprende un sistema elettronico
di comando doppio che agisce indipen-
dentemente sul freno anteriore e su quello
posteriore.
Utilizzare i freni con ABS normalmente,
come si utilizzano i freni tradizionali. All’atti-
vazione dell’ABS, si potrebbero avvertire
delle pulsazioni sulla leva o sul pedale del
freno. In questa situazione, continuare ad
azionare i freni e lasciare che l’ABS inter-
venga; non “pompare” sui freni perché
questa azione ridurrebbe l’efficacia della
frenata.
AVVERTENZA
HWA16051
Mantenere sempre una d istanza di sicu-
rezza dal veicolo che prece de, a deg uata
alla velocità d i marcia, nonostante la d i-
sponibilità dell’ABS.
 L’ABS fornisce prestazioni ottimali
sulle distanze di frenata più lun ghe.
 Su determinate superfici strad ali,
a d esempio su terreni acci dentati o
in presenza di g hiaia, la d istanza di
frenata con l’ABS attivo può risulta-
re maggiore rispetto alla d istanza di
frenata convenzionale.
L’ABS viene controllato dall’ECU che, in
caso di anomalia, ripristina il tradizionale
funzionamento dell’impianto frenante con-
venzionale.NOTA L’ABS esegue un controllo di autodia-
gnosi ogni volta che si riavvia il veicolo
dopo aver girato la chiave su “ON” e il
veicolo raggiunge una velocità di al-
meno 10 km/h (6 mi/h). Durante que-
sto controllo, si può sentire uno
“scatto” da sotto la sella, e se una del-
le leve del freno o il pedale freno ven-
gono azionati anche solo
leggermente, si può avvertire una vi-
brazione sulla leva e sul pedale, ma
questi sintomi non sono indice di ano-
malia.
 Questo ABS prevede una modalità di
prova che consente al pilota di avver-
tire le pulsazioni sulla leva o sul pedale
freno quando l’ABS è attivo. Tuttavia
sono necessari degli attrezzi speciali,
per cui consigliamo di consultare un
concessionario Yamaha.ATTENZIONE
HCA16121
Tenete qualsiasi tipo di ma gneti (com-
presi gli utensili d i recupero ma gnetici, i
cacciaviti ma gnetici, ecc.) lontani dai

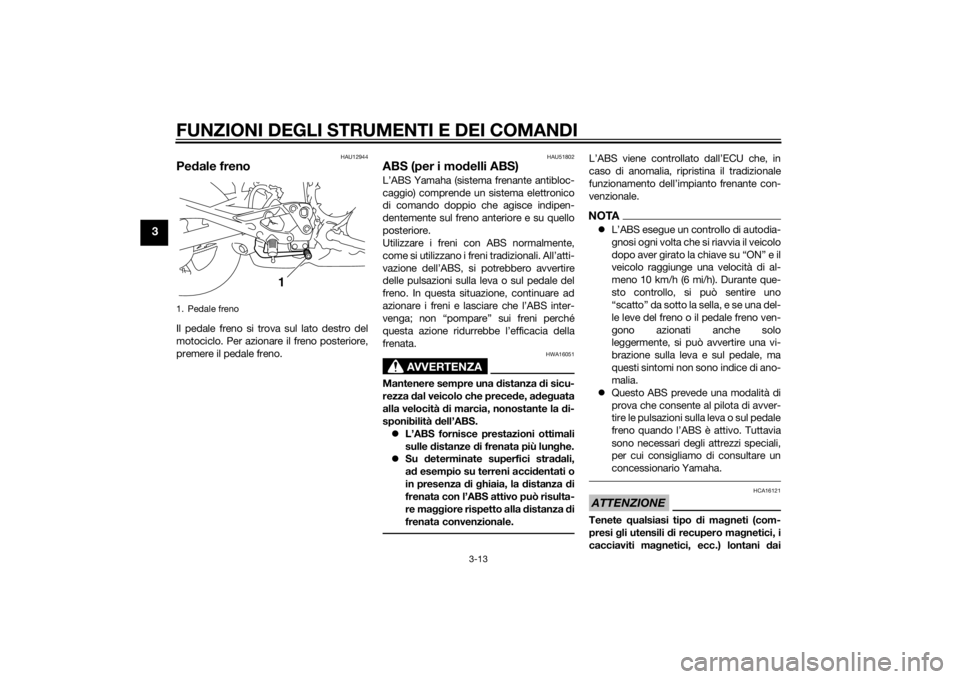

1. Pedale freno
1
U1CWH4H0.book Page 13 Thursday, July 31, 2014 9:52 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3
mozzi della ruota anteriore e posteriore,
altrimenti i rotori ma gnetici installati nei
mozzi ruote potrebbero d anneggiarsi,
provocan do il funzionamento improprio
d el sistema ABS.
HAU13075
Tappo serbatoio carburantePer aprire il tappo serbatoio carburante
Aprire il coperchietto della serratura tappo
serbatoio carburante, inserire la chiave nel-
la serratura e farle fare 1/4 di giro in senso
orario. La serratura si apre e si può togliere
il tappo serbatoio carburante.
Per chiu dere il tappo serbatoio carbu-
rante 1. Inserire il tappo serbatoio carburante
in posizione con la chiave nella serra-
tura. 2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-
rio, sfilarla e chiudere il coperchietto
della serratura.
NOTANon si può chiudere il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-
rettamente.
AVVERTENZA
HWA11092
Verificare che il tappo serbatoio carbu-
rante sia chiuso correttamente dopo il ri-
fornimento di carburante. Le per dite di
carburante costituiscono un rischio d’in-
cen dio.

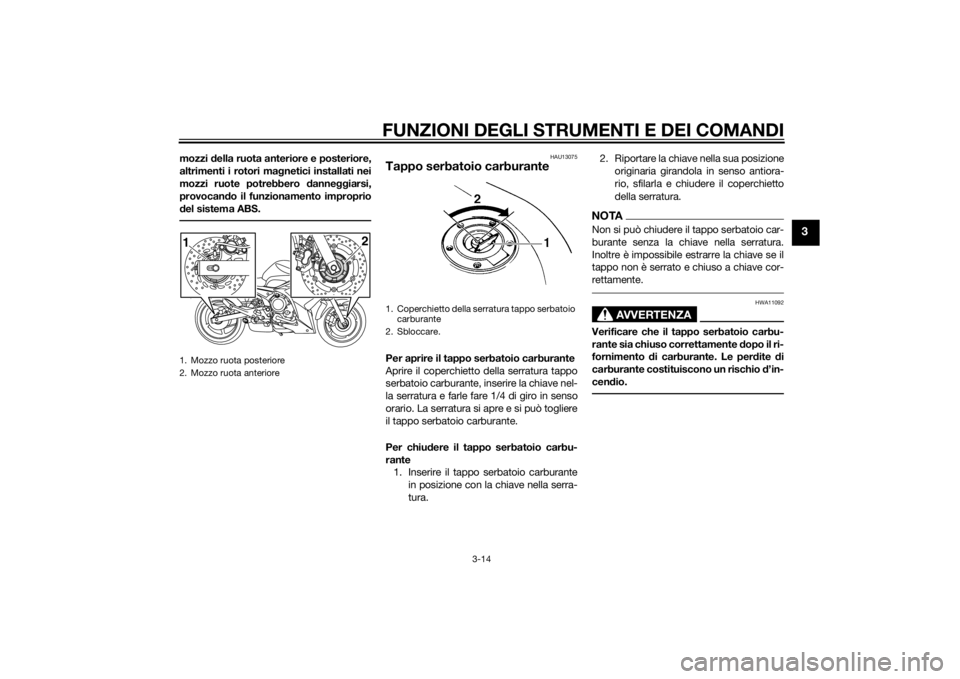

1. Mozzo ruota posteriore
2. Mozzo ruota anteriore1
2
1. Coperchietto della serratura tappo serbatoio
carburante
2. Sbloccare.
U1CWH4H0.book Page 14 Thursday, July 31, 2014 9:52 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
3
HAU13222
CarburanteAccertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10882
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incen di e d esplosioni e ri durre il rischio
d i infortuni durante il rifornimento, os-
servare queste istruzioni.1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio car- burante. Quando si effettua il riforni-
mento, accertarsi di inserire l’ugello
della pompa nel foro riempimento ser-
batoio carburante. Smettere di riempi-
re quando il carburante raggiunge il
fondo del bocchettone riempimento.
Considerando che il carburante si
espande quando si riscalda, il calore
del motore o del sole potrebbe fare
traboccare il carburante dal serbatoio
carburante. 3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può d eteriorare le super-
fici verniciate o d i plastica.
[HCA10072]
4. Accertarsi di aver chiuso saldamente il
tappo serbatoio carburante.
AVVERTENZA
HWA15152
La benzina è velenosa e può provocare
infortuni o il d ecesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di in ge-
stione di benzina o di inspirazione d i
g ran di q uantità di vapori d i benzina, o se
la benzina viene a contatto deg li occhi, contattare imme
diatamente un me dico.
Se si versa benzina sulla pelle, lavare
con ac qua e sapone. Se si versa benzina
su gli abiti, cambiarli.
HAU49742
ATTENZIONE
HCA11401
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvole
e d i se gmenti, sia all’impianto di scarico.Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina normale senza
piombo con un numero di ottano controlla-
to di 95 o più. Se il motore batte in testa,
usare benzina di una marca diversa o car-
burante super senza piombo. L’uso di car-

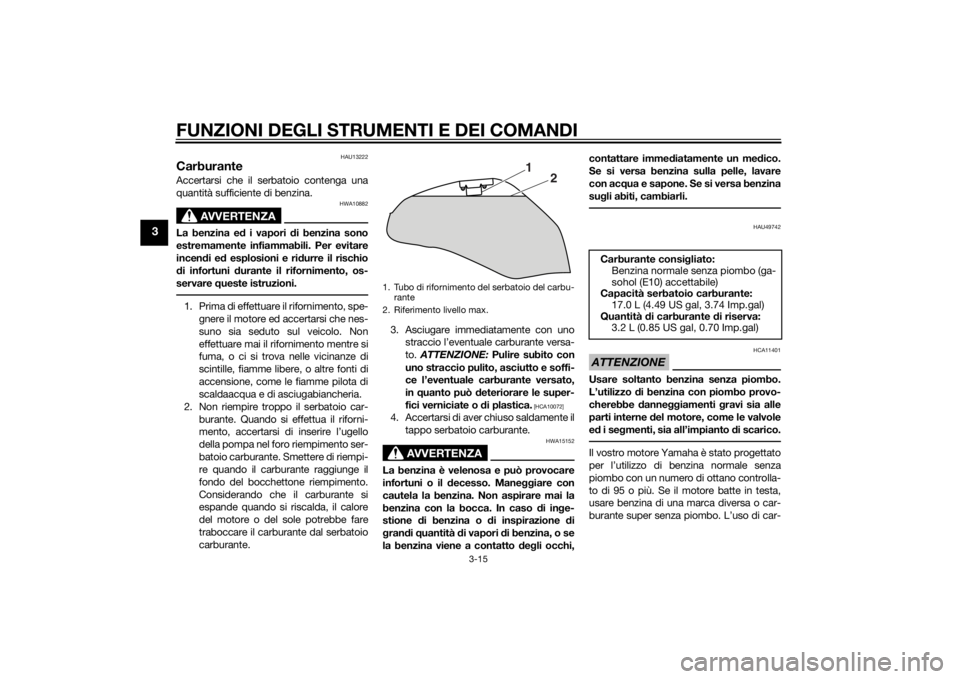

1. Tubo di rifornimento del serbatoio del carbu-
rante
2. Riferimento livello max.
1 2
Carburante consi gliato:
Benzina normale senza piombo (ga-
sohol (E10) accettabile)
Capacità serbatoio carburante: 17.0 L (4.49 US gal, 3.74 Imp.gal)
Quantità di carburante d i riserva:
3.2 L (0.85 US gal, 0.70 Imp.gal)
U1CWH4H0.book Page 15 Thursday, July 31, 2014 9:52 AM
