MANUTENZIONE E REGOLAZIONI PERIODICHE
6-17
6
sionario Yamaha il contenuto di re-
fri gerante, altrimenti l’efficacia del
li q ui do refri gerante si ri duce.
[HCA10473]
7. Indirizzare il tubo di sfiato del serbato-
io del liquido refrigerante attraverso la
guida come indicato.
8. Installare le carenature.
HAU50742
Per cambiare il li qui do refri gerante
1. Posizionare il veicolo sul cavalletto
centrale e lasciare raffreddare il moto-
re, se necessario. 2. Togliere le carenature A e C. (Vedere
pagina 6-9.)
3. Posizionare un contenitore sotto il motore per raccogliere il liquido refri-
gerante usato.
4. Togliere il tappo radiatore. AVVERTENZA! Non tentare mai di
to gliere il tappo ra diatore quand o il
motore è cal do.
[HWA10382]
5. Togliere il tubo di sfiato del serbatoio
del liquido refrigerante dalla guida, poi
rimuovere il tappo del serbatoio. 6. Togliere il coperchio del tappo serba-
toio liquido refrigerante ed il serbatoio
liquido refrigerante togliendo i bulloni.
Capacità serbatoio li
qui do refri ge-
rante (fino al riferimento livello
max.): 0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Tubo sfiato del serbatoio liquido refrigerante
2. Guida
2
1

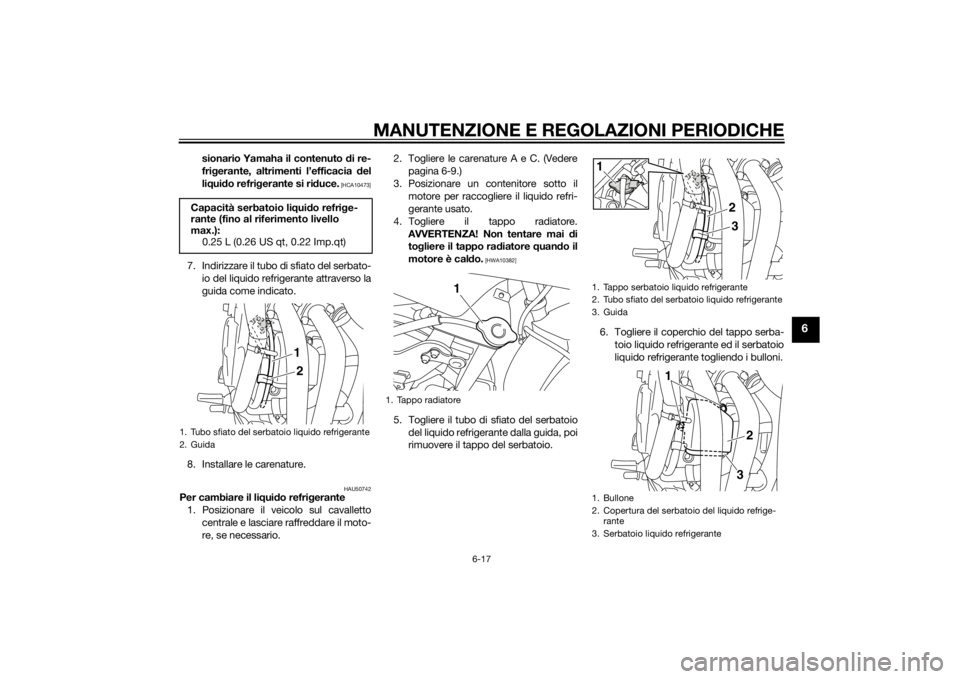

1. Tappo radiatore
1
1. Tappo serbatoio liquido refrigerante
2. Tubo sfiato del serbatoio liquido refrigerante
3. Guida
1. Bullone
2. Copertura del serbatoio del liquido refrige-
rante
3. Serbatoio liquido refrigerante
3
1
2
23
1
U1CWH4H0.book Page 17 Thursday, July 31, 2014 9:52 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-18
6
7. Scaricare il liquido refrigerante dal ser-batoio liquido refrigerante capovol-
gendolo.

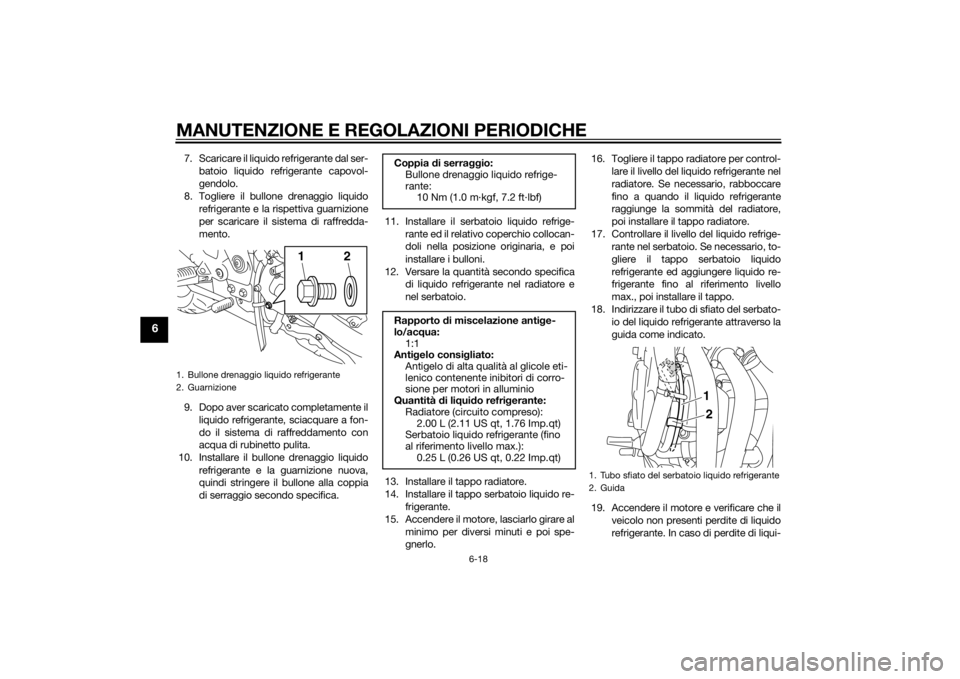

8. Togliere il bullone drenaggio liquido refrigerante e la rispettiva guarnizione
per scaricare il sistema di raffredda-
mento.
9. Dopo aver scaricato completamente il liquido refrigerante, sciacquare a fon-
do il sistema di raffreddamento con
acqua di rubinetto pulita.
10. Installare il bullone drenaggio liquido refrigerante e la guarnizione nuova,
quindi stringere il bullone alla coppia
di serraggio secondo specifica. 11. Installare il serbatoio liquido refrige-
rante ed il relativo coperchio collocan-
doli nella posizione originaria, e poi
installare i bulloni.
12. Versare la quantità secondo specifica di liquido refrigerante nel radiatore e
nel serbatoio.
13. Installare il tappo radiatore.
14. Installare il tappo serbatoio liquido re- frigerante.
15. Accendere il motore, lasciarlo girare al minimo per diversi minuti e poi spe-
gnerlo. 16. Togliere il tappo radiatore per control-
lare il livello del liquido refrigerante nel
radiatore. Se necessario, rabboccare
fino a quando il liquido refrigerante
raggiunge la sommità del radiatore,
poi installare il tappo radiatore.
17. Controllare il livello del liquido refrige- rante nel serbatoio. Se necessario, to-
gliere il tappo serbatoio liquido
refrigerante ed aggiungere liquido re-
frigerante fino al riferimento livello
max., poi installare il tappo.
18. Indirizzare il tubo di sfiato del serbato- io del liquido refrigerante attraverso la
guida come indicato.
19. Accendere il motore e verificare che il veicolo non presenti perdite di liquido
refrigerante. In caso di perdite di liqui-1. Bullone drenaggio liquido refrigerante
2. Guarnizione
2
1
Coppia d i serraggio:
Bullone drenaggio liquido refrige-
rante: 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Rapporto di miscelazione anti ge-
lo/ac qua:
1:1
Anti gelo consi gliato:
Antigelo di alta qualità al glicole eti-
lenico contenente inibitori di corro-
sione per motori in alluminio
Quantità di li qui do refri gerante:
Radiatore (circuito compreso): 2.00 L (2.11 US qt, 1.76 Imp.qt)
Serbatoio liquido refrigerante (fino
al riferimento livello max.): 0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Tubo sfiato del serbatoio liquido refrigerante
2. Guida
2
1
U1CWH4H0.book Page 18 Thursday, July 31, 2014 9:52 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-19
6
do refrigerante, far controllare il siste-
ma di raffreddamento da un
concessionario Yamaha.
20. Installare le carenature.
HAU32888
Sostituzione elemento filtranteSostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Sostituire più
spesso l’elemento filtrante, se si percorro-
no zone molto umide o polverose. 1. Togliere la sella. (Vedere pagina 3-17.)
2. Togliere i pannelli B e C. (Vedere pagi-
na 6-9.)
3. Togliere i bulloni fissaggio serbatoio
carburante e poi alzare il serbatoio
carburante per allontanarlo dalla cas-
sa filtro.
4. Togliere il coperchio cassa filtro to- gliendo le viti. ATTENZIONE: Quan-
d o si tog lie il coperchio cassa filtro,
stare attenti a non permettere la pe-
netrazione di corpi estranei nel col-
lettore di aspirazione.
[HCA12882]
5. Estrarre l’elemento filtrante.
6. Inserire un nuovo elemento filtrante
nella cassa filtro. ATTENZIONE: Veri-
ficare che l’elemento del filtro
d ell’aria sia allo ggiato correttamen-
te nella cassa filtro. Non si d eve mai
1. Bullone del serbatoio del carburante
1

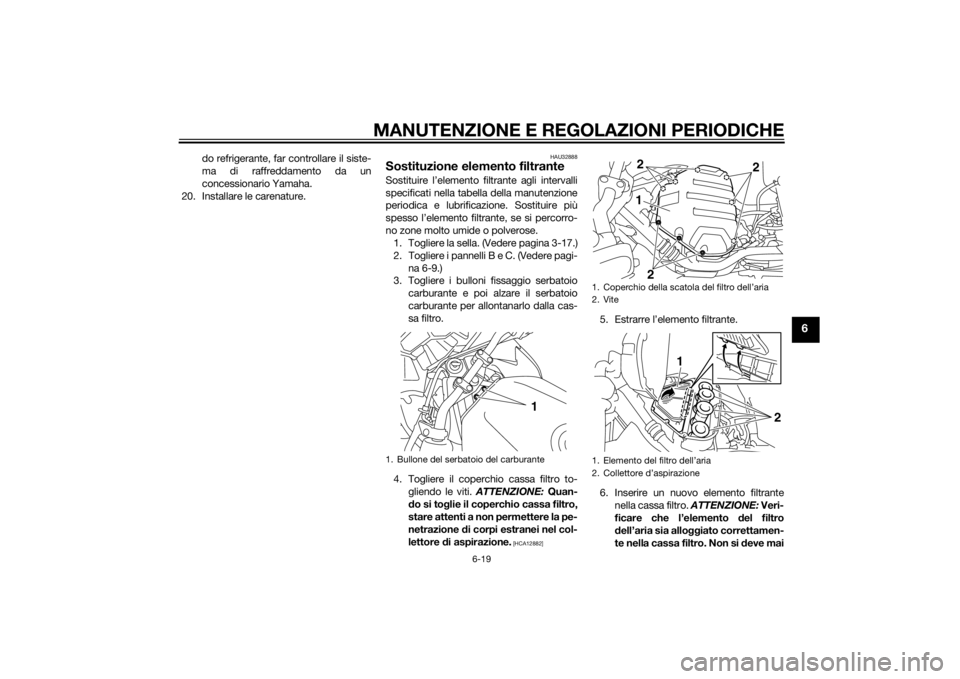

1. Coperchio della scatola del filtro dell’aria
2. Vite
1. Elemento del filtro dell’aria
2. Collettore d’aspirazione
12
2
2
2
1
U1CWH4H0.book Page 19 Thursday, July 31, 2014 9:52 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-20
6
far funzionare il motore senza l’ele-
mento del filtro dell’aria installato,
altrimenti il pistone (i pistoni) e/o il
cilin dro (i cilin dri) potrebbero usu-
rarsi eccessivamente.
[HCA10482]
7. Installare il coperchio cassa filtro in-
stallando le viti.
8. Posizionare il serbatoio carburante
nella sua posizione originaria. Accer-
tarsi che i tubi carburante siano colle-
gati e posati correttamente, e che non
siano schiacciati. Accertarsi di collo-
care i tubi nella loro posizione origina-
le. AVVERTENZA! Prima di
collocare il serbatoio carburante
nella posizione orig inaria, accertar-
si che tutti i tubi (ossia, tubo benzi-
na, tubetto d i sfiato del serbatoio
carburante, tubo di troppopieno d el
serbatoio carburante) non siano
d anne ggiati, che siano colle gati e
posati correttamente, e che non si-
ano schiacciati. Se uno d ei tubi
benzina è d anneggiato, fare sosti-
tuire il tubo da un concessionario
Yamaha prima d i avviare il motore,
altrimenti possono verificarsi perd i-
te di carburante, crean do il rischio
d i incen di.
[HWA12464]
9. Installare i bulloni fissaggio serbatoio
carburante.
10. Installare i pannelli.
11. Installare la sella.
HAU34302
Re golazione del re gime del mini-
moEseguire il controllo e, se necessario, la re-
golazione del regime del minimo come se-
gue agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
Il motore dovrebbe essere caldo prima di
eseguire questa regolazione.
Controllare il regime del minimo e, se ne-
cessario, regolarlo al valore secondo speci-
fica agendo sulla vite di regolazione del
minimo. Per aumentare il regime del mini-
mo, girare la vite in direzione (a). Per ridurre
il regime del minimo, girare la vite in direzio-
ne (b).

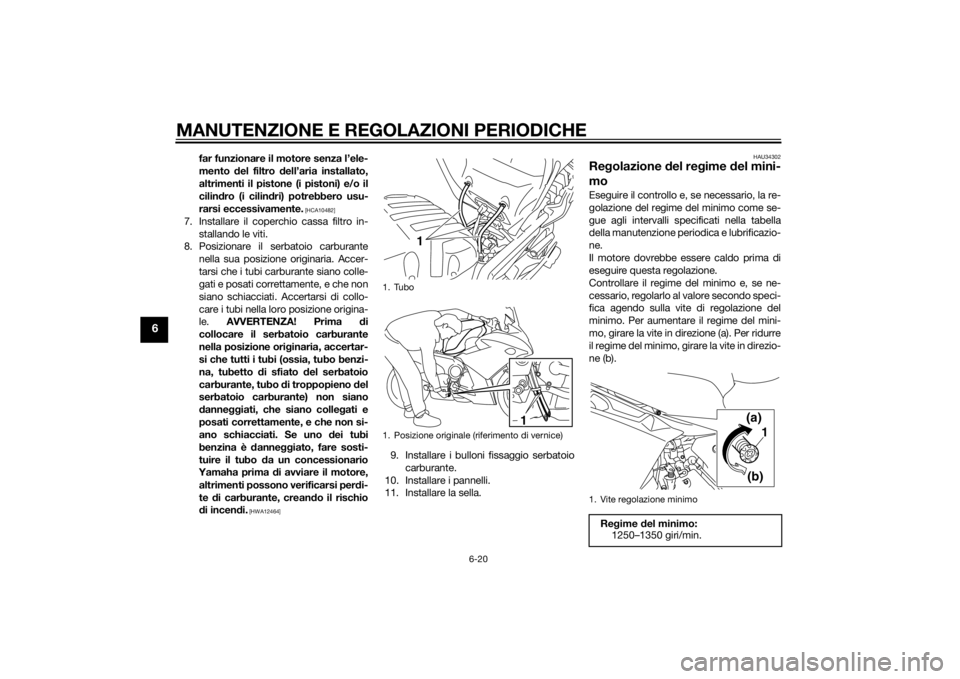

1. Tubo
1. Posizione originale (riferimento di vernice)
1
1

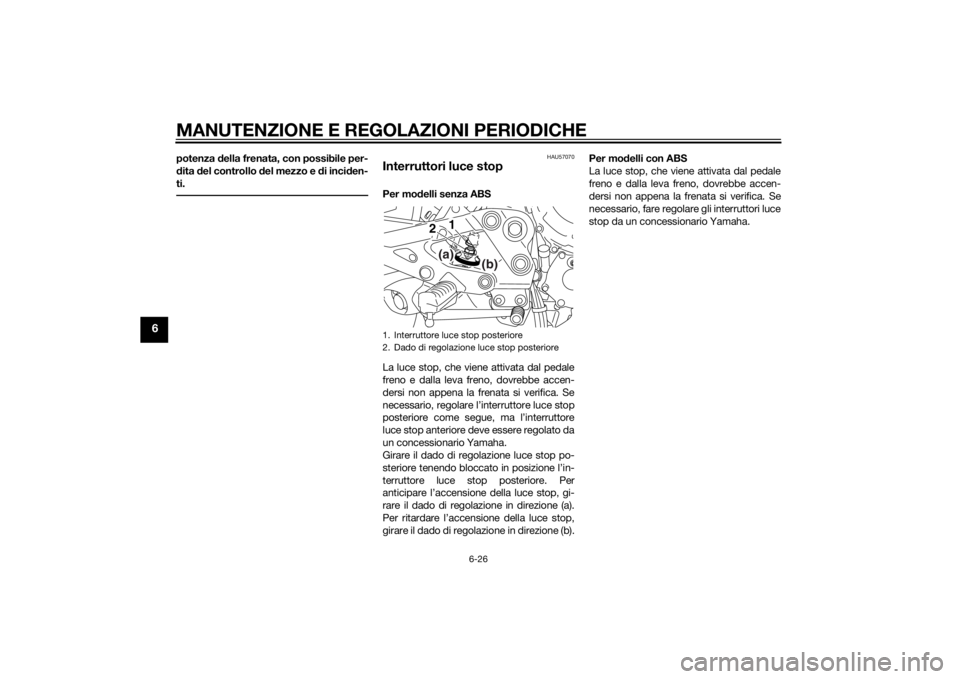

1. Vite regolazione minimoRe gime del minimo:
1250–1350 giri/min.
1
(a)
(b)
U1CWH4H0.book Page 20 Thursday, July 31, 2014 9:52 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-21
6
NOTASe non si riesce a regolare il regime del mi-
nimo secondo specifica come descritto so-
pra, affidare questa regolazione ad un
concessionario Yamaha.
HAU21385
Controllo del gioco della mano-
pola acceleratoreIl gioco della manopola acceleratore do-
vrebbe essere di 3.0–5.0 mm (0.12–0.20 in)
all’estremità interna della manopola acce-
leratore. Controllare periodicamente il gio-
co della manopola acceleratore e, se
necessario, farlo regolare da un concessio-
nario Yamaha.
HAU21402
Gioco valvoleIl gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto
di miscelazione di aria/carburante e/o ru-
morosità del motore. Per impedire che ciò
accada, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli spe-
cificati nella tabella della manutenzione pe-
riodica e lubrificazione.

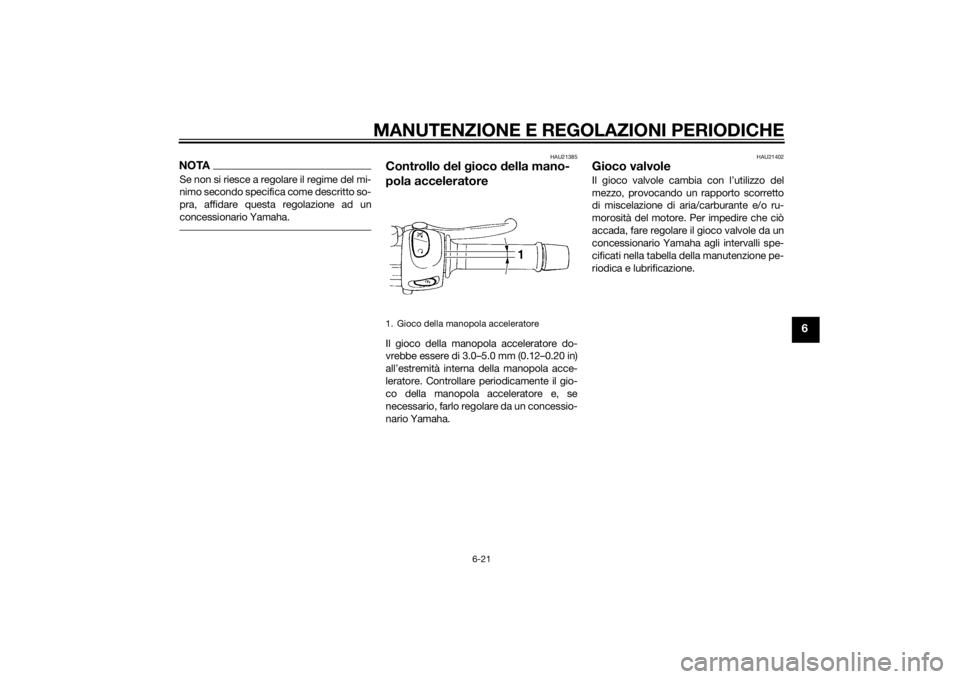

1. Gioco della manopola acceleratore
U1CWH4H0.book Page 21 Thursday, July 31, 2014 9:52 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-22
6
HAU2177A
PneumaticiI pneumatici sono l’unico punto di contatto
tra il veicolo e la strada. La sicurezza in tutte
le condizioni di guida dipende da un’area di
contatto con la strada relativamente picco-
la. Pertanto, è fondamentale mantenere
sempre i pneumatici in buone condizioni e
sostituirli agli intervalli adeguati con pneu-
matici secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10504
L’utilizzo di q uesto veicolo con una pres-
sione pneumatici scorretta può provo-
care infortuni gravi o il decesso a
se guito della perd ita del controllo.
 Controllare e re golare la pressione
pneumatici a fre ddo (ossia quando
la temperatura dei pneumatici è
u g uale alla temperatura ambiente).
 Si deve re golare la pressione pneu-
matici in funzione della velocità d i
marcia e d el peso totale d el pilota,
d el passeggero, del carico e deg li
accessori omolo gati per q uesto
mo dello.
AVVERTENZA
HWA10512
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare inci denti.
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifi-
ca, se ci sono chiodi o frammenti di vetro
nel pneumatico, o se il fianco è fessurato,
fare sostituire immediatamente il pneumati-
co da un concessionario Yamaha.
Pressione pneumatici (misurata a
pneumatici fre
ddi):
Carico massimo d i 90 kg (198 lb):
Anteriore: 225 kPa (2.25 kgf/cm2, 33 psi)
Posteriore: 250 kPa (2.50 kgf/cm2, 36 psi)
Da 90 k g (198 lb) fino al carico
massimo: Anteriore:250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm2, 42 psi)
Marcia a d alta velocità:
Anteriore: 225 kPa (2.25 kgf/cm2, 33 psi)
Posteriore:
250 kPa (2.50 kgf/cm2, 36 psi)
Carico massimo*: XJ6F 185 kg (408 lb)
XJ6FA 180 kg (397 lb)
* Peso totale del conducente, del passeggero, del carico e degli ac-

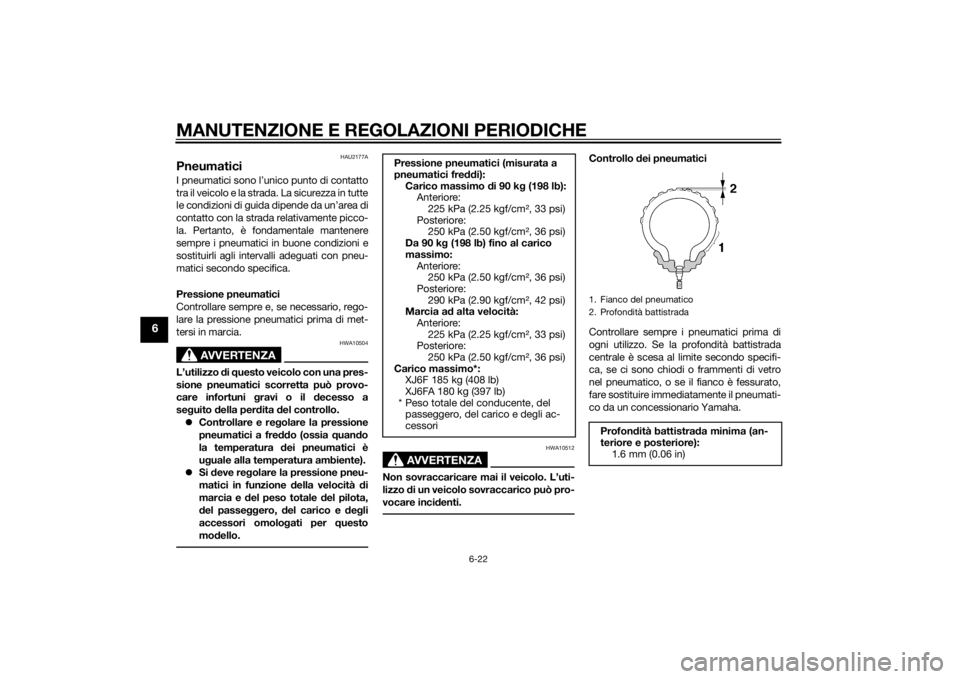

cessori 1. Fianco del pneumatico
2. Profondità battistradaProfon dità battistrad a minima (an-
teriore e posteriore): 1.6 mm (0.06 in)
U1CWH4H0.book Page 22 Thursday, July 31, 2014 9:52 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-23
6
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
AVVERTENZA
HWA10472
Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre a d
essere ille gale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati ri duce la stabilità d i marcia e
può provocare la per dita del con-
trollo del mezzo.
 Consi gliamo di affid are la sostitu-
zione di tutte le parti in relazione
alle ruote e d ai freni, compresi i
pneumatici, a d un concessionario
Yamaha, che possie de le cono-
scenze tecniche e l’esperienza ne-
cessarie.
 Marciare a velocità mo derate dopo
il cambio di un pneumatico, per per-
mettere alla superficie del pneuma-
tico di “ro darsi”, in mo do da poter
sviluppare al me glio le proprie ca-
ratteristiche.
Informazioni sui pneumatici
Questo modello è equipaggiato con pneu-
matici senza camera d’aria e valvole aria
pneumatici.
I pneumatici invecchiano, anche se non
sono stati utilizzati o se sono stati utilizzati
solo occasionalmente. La presenza di cre-
pe sul battistrada e sulla gomma dei fian-
chi, talvolta accompagnata dalla
deformazione della carcassa, sono un se-
gno evidente dell’invecchiamento. I pneu-
matici vecchi e invecchiati devono essere
controllati da gommisti specializzati per ap-
purare l’idoneità a proseguirne l’uso.
AVVERTENZA
HWA10482
 Il pneumatico anteriore e q uello po-
steriore devono essere della stessa
marca e d esign, altrimenti le carat-
teristiche di manovrabilità del mo-
tociclo possono essere differenti,
provocan do inci denti.
 Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare per dite di pressione
d ell’aria.
 Usare soltanto le valvole per pneu-
matici e gli spilli d elle valvole elen-
cati di se guito per evitare che i
pneumatici si s gonfino durante la
marcia a d alta velocità.Dopo prove approfondite, Yamaha ha ap-
provato per questo modello soltanto gli
pneumatici elencati di seguito.

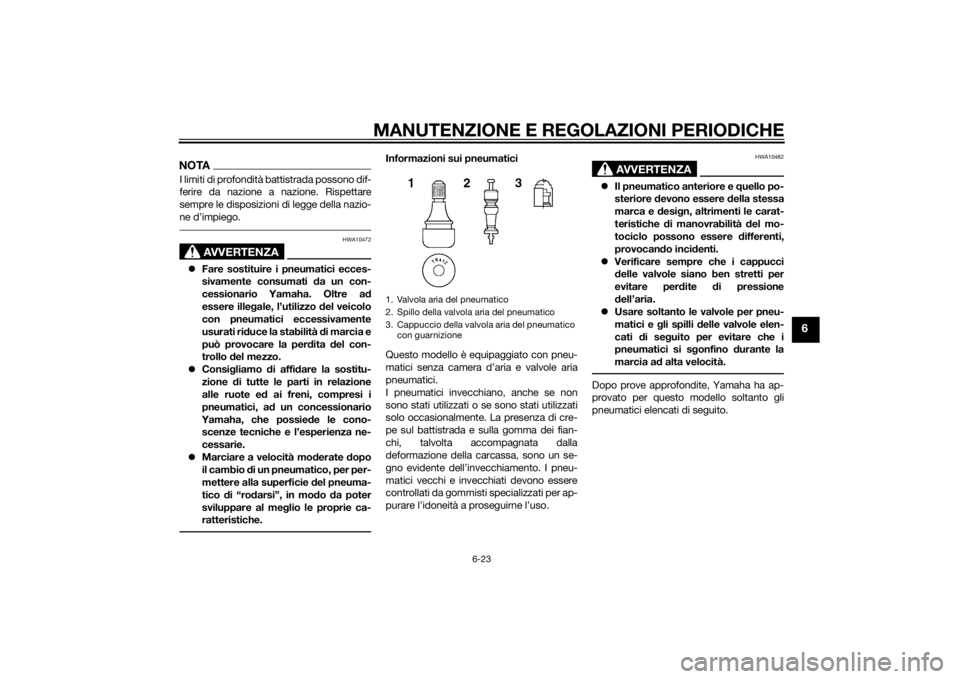

1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico
con guarnizione
U1CWH4H0.book Page 23 Thursday, July 31, 2014 9:52 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-24
6
AVVERTENZA
HWA10601
Questo motociclo è equipa ggiato con
pneumatici per altissime velocità. Fare
attenzione ai se guenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.  Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il rischio
d i scoppiare alle altissime velocità.
 Quan do i pneumatici sono nuovi, è
possibile che abbiano una a derenza
relativamente scarsa su determina- te superfici stra
dali, fino a quand o
non si saranno “ro dati”. Pertanto,
prima di gui dare ad alta velocità,
consi gliamo di mantenere una velo-
cità mo derata per circa 100 km
(60 mi) d opo l’installazione di un
pneumatico nuovo.
 Si devono riscal dare i pneumatici
prima di una corsa a d alta velocità.
 Regolare sempre la pressione dei
pneumatici in funzione d elle condi-
zioni d i utilizzo d el mezzo.
HAU21963
Ruote in le gaPer garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.
 Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o
danneggiamenti di altro tipo. Se si ri-
scontrano danneggiamenti, fare sosti-
tuire la ruota da un concessionario
Yamaha. Non tentare di eseguire
nemmeno la minima riparazione di
una ruota. In caso di deformazioni o di
cricche, la ruota va sostituita.
 In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilancia-
mento della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbrevia-
re la durata dei pneumatici.
Pneumatico anteriore:
Dimensioni:
120/70 ZR17M/C (58W)
Produttore/modello: BRIDGESTONE/BT021
DUNLOP/ROADSMART
Pneumatico posteriore: Dimensioni:
160/60 ZR17M/C (69W)
Produttore/modello: BRIDGESTONE/BT021
DUNLOP/ROADSMART
ANTERIORE e POSTERIORE: Valvola aria pneumatico:
TR412
Spillo della valvola: #9100 (antentico)
U1CWH4H0.book Page 24 Thursday, July 31, 2014 9:52 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-25
6
HAU47391
Regolazione gioco della leva fri-
zioneIl gioco della leva frizione dovrebbe essere
di 10.0–15.0 mm (0.39–0.59 in) come illu-
strato nella figura. Controllare periodica-
mente il gioco della leva frizione e regolarlo
come segue, se necessario.
Per aumentare il gioco della leva frizione,
girare il bullone di regolazione gioco leva
frizione sulla leva frizione in direzione (a).
Per ridurre il gioco dell a leva frizione, girare
il bullone di regolazione in direzione (b).NOTASe non si riesce ad ottenere il gioco della
leva frizione secondo specifica con il meto-
do sopra descritto, procedere come segue:
1. Girare il bullone di regolazione sulla
leva frizione completamente in dire-
zione (a) per allentare il cavo frizione.
2. Togliere le carenature A e B. (Vedere pagina 6-9.)
3. Allentare ulteriormente il controdado portandolo più in basso sulla leva fri-
zione.
4. Per aumentare il gioco della leva frizio- ne, girare il dado di regolazione gioco
leva frizione in direzione (a). Per ridurre
il gioco della leva frizione, girare il
dado di regolazione in direzione (b).
5. Stringere il controdado.
6. Installare le carenature.
HAU37914
Controllo del gioco della leva fre-
noNon ci deve essere gioco all’estremità della
leva del freno. Se c’è del gioco, fare con-
trollare il circuito dei freni da un concessio-
nario Yamaha.
AVVERTENZA
HWA14212
Se, premen do la leva freno, si ha una
sensazione di morbid ezza e ce devolez-
za, questo può in dicare la presenza d i
aria nell’impianto i draulico. In caso di
presenza di aria nell’impianto i draulico,
farlo spur gare da un concessionario
Yamaha prima d i utilizzare il veicolo.
L’aria nell’impianto i draulico ri duce la

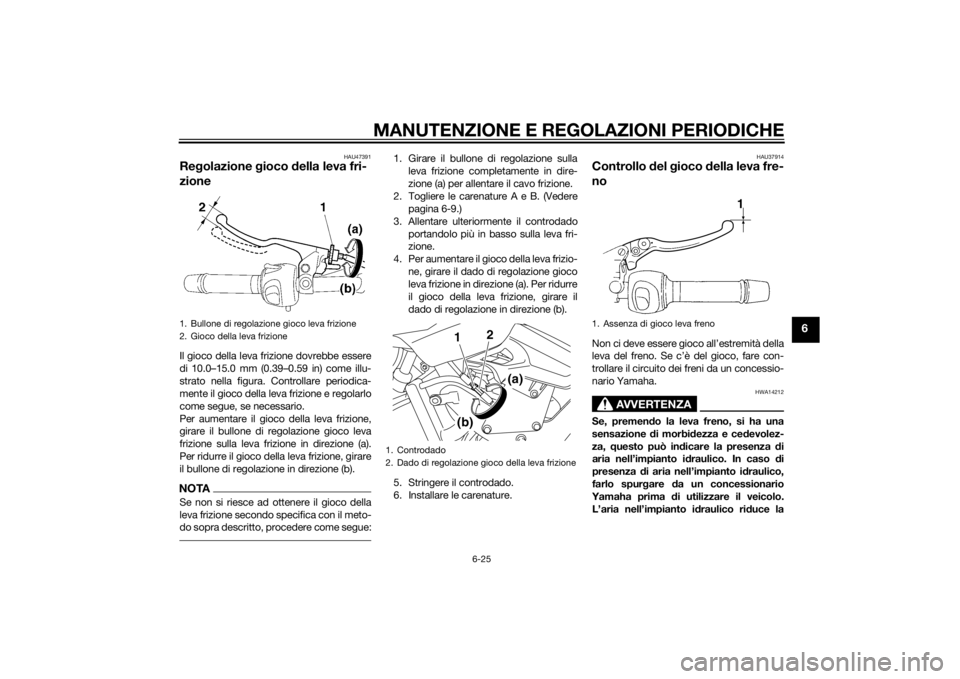

1. Bullone di regolazione gioco leva frizione
2. Gioco della leva frizione
1. Controdado
2. Dado di regolazione gioco della leva frizione
1 2
(a)
(b)
1. Assenza di gioco leva freno
1
U1CWH4H0.book Page 25 Thursday, July 31, 2014 9:52 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-26
6
potenza della frenata, con possibile per-
d ita del controllo d el mezzo e di inciden-
ti.
HAU57070
Interruttori luce stopPer mo delli senza ABS
La luce stop, che viene attivata dal pedale
freno e dalla leva freno, dovrebbe accen-
dersi non appena la frenata si verifica. Se
necessario, regolare l’interruttore luce stop
posteriore come segue, ma l’interruttore
luce stop anteriore deve essere regolato da
un concessionario Yamaha.
Girare il dado di regolazione luce stop po-
steriore tenendo bloccato in posizione l’in-
terruttore luce stop posteriore. Per
anticipare l’accensione della luce stop, gi-
rare il dado di regolazione in direzione (a).
Per ritardare l’accensione della luce stop,
girare il dado di regolazione in direzione (b). Per mo
delli con ABS
La luce stop, che viene attivata dal pedale
freno e dalla leva freno, dovrebbe accen-
dersi non appena la frenata si verifica. Se
necessario, fare regolare gli interruttori luce
stop da un concessionario Yamaha.1. Interruttore luce stop posteriore
2. Dado di regolazione luce stop posteriore
1
2(a)
(b)
U1CWH4H0.book Page 26 Thursday, July 31, 2014 9:52 AM
