Entretien périodique et réglage
6-46
6

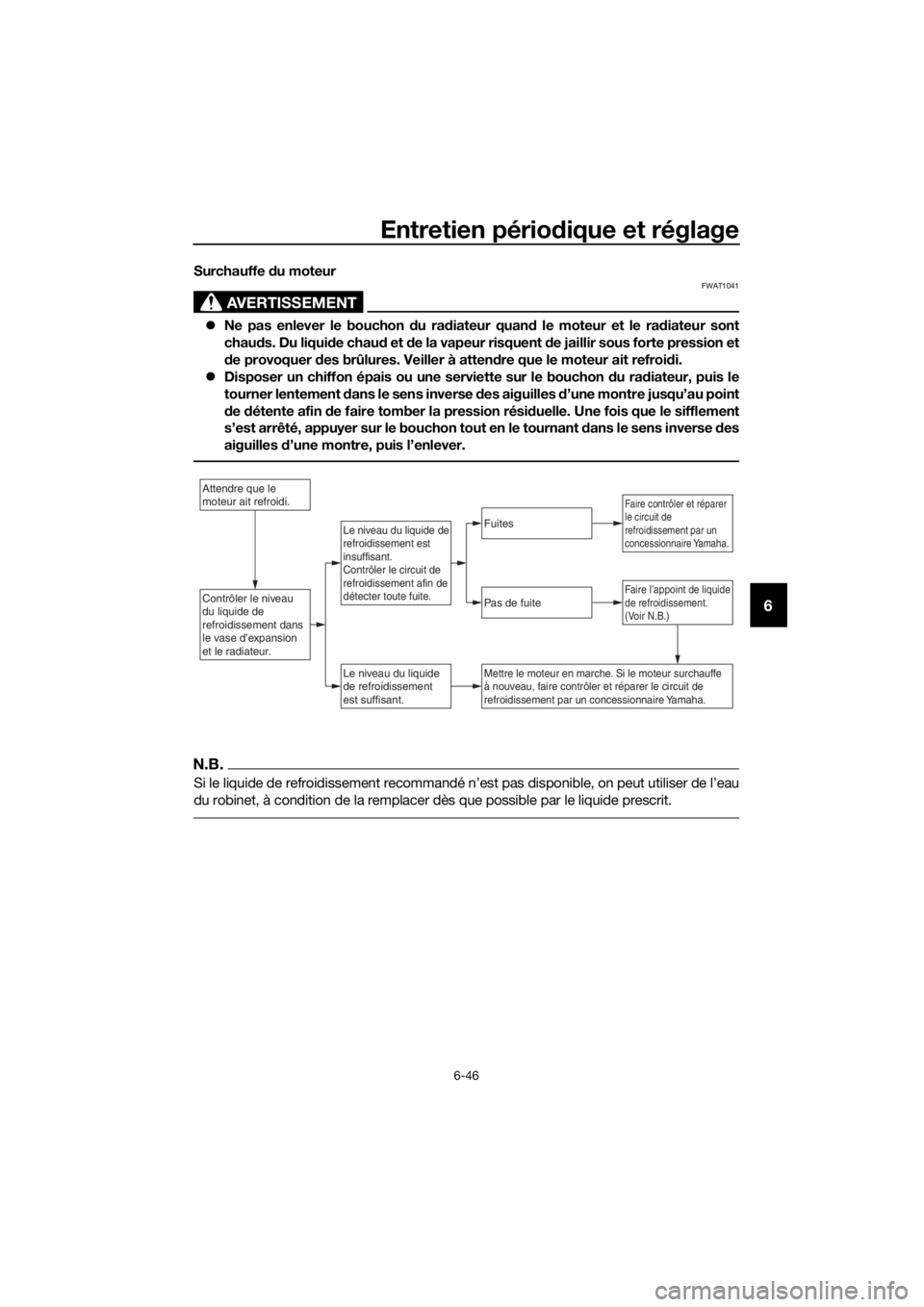

Surchauffe du moteur
AVERTISSEMENT
FWAT1041
 Ne pas enlever le bouchon d u radiateur quand le moteur et le ra diateur sont
chau ds. Du liqui de chau d et d e la vapeur risquent d e jaillir sous forte pression et
d e provoquer des brûlures. Veiller à atten dre que le moteur ait refroid i.
 Disposer un chiffon épais ou une serviette sur le bouchon du ra diateur, puis le
tourner lentement dans le sens inverse des aiguilles d ’une montre jusqu’au point
d e détente afin de faire tomber la pression rési duelle. Une fois que le sifflement
s’est arrêté, appuyer sur le bou chon tout en le tournant dans le sens inverse des
aiguilles d’une montre, puis l’enlever.
N.B.
Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau
du robinet, à condition de la remplacer dès que possible par le liquide prescrit.
Attendre que le
moteur ait refroidi.
Contrôler le niveau
du liquide de
refroidissement dans
le vase d’expansion
et le radiateur.Faire l’appoint de liquide
de refroidissement.
(Voir N.B.)
Le niveau du liquide
de refroidissement
est suffisant.
Pas de fuite
FuitesLe niveau du liquide de
refroidissement est
insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer
le circuit de
refroidissement par un
concessionnaire Yamaha.
Mettre le moteur en marche. Si le moteur surchauffe
à nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
UBS1F0F0.book Page 46 Monday, September 28, 2015 5:28 PM

Soin et remisage de la moto
7-1
7
FAU37834
Remarque concernant les pièces
d e couleur mate
ATTENTION
FCA15193
Certains mo dèles sont équipés de
pièces à finition mate. Deman der conseil
à un concessionnaire Yamaha au sujet
d es pro duits d’entretien à utiliser avant
d e procé der au nettoyage du véhicule.
L’emploi de brosses, de pro duits
chimiques mord ants ou de détachants
griffera ou en dommagera la surface de
ces pièces. Il convient également de ne
pas en duire les pièces à finition mate d e
cire.
FAU54661
Soin
Un des attraits incontestés d’une moto ré-
side dans la mise à nu de son anatomie, ce
qui est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître,
même sur des pièces de très bonne qualité.
Si un tube d’échappement rouillé peut pas-
ser inaperçu sur une voiture, l’effet sur une
moto est plutôt disgracieux. Un entretien
adéquat régulier lui permettra non seule-
ment de conserver son allure et son rende-
ment et de prolonger sa durée de service,
mais est également indispensable afin de
conserver les droits de la garantie.
Avant le nettoyage 1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons, couvercles et caches, ainsi
que les fiches rapides et les connec-
teurs électriques, y compris les capu-
chons de bougie, sont fermement et
correctement mis en place.
3. Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints, les pignons, la
chaîne de transmission et les axes de
roue. Toujours rincer la crasse et le
dégraissant à l’eau.
Nettoyage
ATTENTION
FCA10773
 Éviter de nettoyer les roues, surtout
celles à rayons, avec des pro duits
nettoyants trop aci des. S’il s’avère
nécessaire d’utiliser ce type de pro-
d uit afin d ’éliminer des taches te-
naces, veiller à ne pas l’appliquer
plus longtemps que prescrit. Rincer
UBS1F0F0.book Page 1 Monday, September 28, 2015 5:28 PM

Soin et remisage de la moto
7-2
7
ensuite abon damment à l’eau, sé-
cher imméd iatement, puis vapori-
ser un pro duit anticorrosion.
 Un nettoyage incorrect risque d’en-
d ommager les pièces en plastique
(caches et carénages, pare-brise,
les lentilles d e phare ou d ’instru-
ment, etc.) et les pots d’échappe-
ment. Nettoyer les pièces en plas-
tique exclusivement à l’eau claire et
en se servant d ’éponges ou chif-
fons doux. Si toutefois on ne par-
vient pas à nettoyer parfaitement
les pièces en plastique, on peut
ajouter un peu de détergent doux à
l’eau. Bien veiller à rincer abon dam-
ment à l’eau afin d ’éliminer toute
trace de détergent, car celui-ci abî-
merait les pièces en plastique.
 Éviter tout contact de pro duits
chimiques mor dants sur les pièces
en plastique. Ne pas utiliser des
éponges ou chiffons imbibés de
prod uits nettoyants abrasifs, d e
d issolvant ou d iluant, d’essence, de
d érouilleur, d’antirouille, d’antigel
ou d’électrolyte.
 Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui en
dom
mage-
raient les pièces suivantes : joints
( d e roulements de roue, d e roule-
ment de bras oscillant, de fourche
et de freins), composants élec-
triques (fiches rapi des, connec-
teurs, instruments, contacteurs et
feux) et les mises à l’air.
 Motos équipées d’un pare-brise :
ne pas utiliser de pro duits de net-
toyage abrasifs ni d es éponges
d ures afin d ’éviter de griffer ou de
ternir. Certains pro duits de net-
toyage pour plastique risquent de
griffer le pare-brise. Faire un essai
sur une zone en d ehors du champ d
e vision afin de s’assurer que le
prod uit ne laisse pas de trace. Si le
pare-brise est griffé, utiliser un bon
agent de polissage pour plastiques
après le nettoyage.
Après utilisation dans des conditions nor-
males
Nettoyer la crasse à l’eau chaude addition-
née de détergent doux et d’une éponge
douce et propre, puis rincer abondamment
à l’eau claire. Recourir à une brosse à dents
ou à un goupillon pour nettoyer les pièces
difficile d’accès. Pour faciliter l’élimination
des taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-ci
quelques minutes avant de procéder au
nettoyage.
Après utilisation sous la pluie, à proximité
de la mer ou sur des routes salées
L’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux
suivants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des
routes salées.
N.B.
Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-
temps.
1. Nettoyer la moto à l’eau froide addi- tionnée de détergent doux en veillant
à ce que le moteur soit froid.
ATTENTION : Ne pas utiliser d’eau
chau de, car celle-ci augmenterait
l’action corrosive du sel.
[FCA10792]
2. Protéger le véhicule de la corrosion en
vaporisant un produit anticorrosion
sur toutes les surfaces métalliques, y
compris les surfaces chromées ou
nickelées.
UBS1F0F0.book Page 2 Monday, September 28, 2015 5:28 PM

Soin et remisage de la moto
7-3
7
Nettoyage du pare-brise
Éviter d’employer un produit de nettoyage
alcalin ou fortement acide, de l’essence, du
liquide de frein ou tout autre dissolvant.
Nettoyer le pare-brise à l’aide d’une
éponge ou d’un chiffon humide et d’un dé-
tergent doux, puis rincer abondamment à
l’eau claire. Pour les taches tenaces, il
convient d’utiliser un produit nettoyant spé-
cial pour pare-brises de Yamaha ou d’une
autre bonne marque. Certains produits de
nettoyage pour plastiques risquent de grif-
fer la surface du pare-brise. Faire un essai
à un endroit qui ne gêne pas la visibilité et
qui ne soit pas détectable immédiatement
afin de s’assurer que le produit convient.
Après le nettoyage
1. Sécher la moto à l’aide d’une peau de chamois ou d’un essuyeur absorbant.
2. Sécher immédiatement la chaîne de
transmission et la lubrifier afin de pré-
venir la rouille.
3. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y
compris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela perm ettra même d’éli-
miner des pièces en acier inoxydable
les décolorations dues à la chaleur.
4. Une bonne mesure de prévention contre la corrosion consiste à vapori-
ser un produit anticorrosion sur toutes
les surfaces métalliques, y compris les
surfaces chromées ou nickelées.
5. Les taches qui subsistent peuvent
être nettoyées en pulvérisant de
l’huile.
6. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
7. Appliquer de la cire sur toutes les sur- faces peintes.
8. Veiller à ce que la moto soit parfaite- ment sèche avant de la remiser ou de
la couvrir.AVERTISSEMENT
FWA11132
Des impuretés sur les freins ou les
pneus peuvent provoquer une perte de
contrôle.  S’assurer qu’il n’y a ni huile ni cire
sur les freins et les pneus.
 Si nécessaire, nettoyer les disques
et les garnitures de frein à l’ai de
d ’un pro duit spécial pour d isque de
frein ou d’acétone, et nettoyer les
pneus à l’eau chau de et au dé-
tergent doux. Effectuer ensuite un
test de con duite afin d e vérifier le
freinage et la prise de virages.
ATTENTION
FCA10801
 Pulvériser mo dérément huile et cire
et bien essuyer tout excès.
 Ne jamais en duire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un pro duit
spécial.
 Éviter l’emploi d e produits de polis-
sage mor dants, car ceux-ci at-
taquent la peinture.
N.B.
 Pour toute question relative au choix
et à l’emploi des produits d’entretien,
consulter un concessionnaire
Yamaha.
 Le lavage, la pluie ou l’humidité at-
mosphérique peut provoquer l’em-
buage de la lentille de phare. La buée
devrait disparaître peu de temps
après l’allumage du phare.
UBS1F0F0.book Page 3 Monday, September 28, 2015 5:28 PM

Soin et remisage de la moto
7-4
7
FAU26183
Remisage
Remisage de courte d urée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse. S’assurer
que le moteur et le système d’échappe-
ment sont refroidis avant de couvrir la
moto.
ATTENTION
FCA10811
 Entreposer la moto dans un en droit
mal aéré ou la recouvrir d’une
bâche alors qu’elle est mouillée
provoqueront des infiltrations et d e
la rouille.
 Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mi des, des étables (en raison de la
présence d’ammoniaque) et à
proximité de pro duits chimiques.
Remisage de longue d urée
Avant de remiser la moto pour plusieurs
mois : 1. Suivre toutes les instructions de la section “Soin” de ce chapitre.
2. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de car-
burant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dé-
grade.
3. Effectuer les étapes ci-dessous afin de protéger les cylindres, les seg-
ments, etc., de la corrosion.
a. Retirer les capuchons de bougie et déposer les bougies.
b. Verser une cuillerée à café d’huile moteur dans chaque orifice de
bougie.
c. Remonter les capuchons de bou- gie sur les bougies, puis placer les
bougies sur la culasse en veillant à ce que les électrodes soient mises
à la masse. (Cette technique per-
mettra de limiter la production
d’étincelles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi des cylindres.)
AVERTISSEMENT ! Avant de
faire tourner le moteur, veiller à
mettre les électro des de bougie
à la masse afin d ’éviter la pro-
d uction d’étincelles, car celles-
ci pourraient être à l’origine de
d égâts et de brûlures.
[FWA10952]
e. Retirer le capuchon des bougies,
puis remettre ensuite les bougies
et leur capuchon en place.
4. Lubrifier tous les câbles de com- mande ainsi que les articulations de
tous les leviers, pédales, et de la bé-
quille latérale et/ou centrale.
5. Vérifier et, si nécessaire, régler la pres-
sion de gonflage des pneus, puis éle-
ver la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se
concentre pas en un point précis des
pneus.
6. Recouvrir la sortie du pot d’échappe-
ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
7. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas ran-
ger la batterie dans un endroit exces-
sivement chaud ou froid [moins de 0
°C (30 °F) ou plus de 30 °C (90 °F)].
Pour plus d’informations au sujet de
l’entreposage de la batterie, se repor-
ter à la page 6-34.
UBS1F0F0.book Page 4 Monday, September 28, 2015 5:28 PM

Soin et remisage de la moto
7-5
7
N.B.
Effectuer toutes les réparations néces-
saires avant de remiser la moto.
UBS1F0F0.book Page 5 Monday, September 28, 2015 5:28 PM

Caractéristiques
8-1
8
Dimensions:
Longueur hors tout:2120 mm (83.5 in)
Largeur hors tout:
770 mm (30.3 in)
Hauteur hors tout: 1185 mm (46.7 in)
Hauteur de la selle: 785 mm (30.9 in)
Empattement:
1440 mm (56.7 in)
Garde au sol: 140 mm (5.51 in)
Rayon de braquage minimum: 2.8 m (9.19 ft)
Poi ds:
Poids à vide:
215 kg (474 lb) (XJ6F)
220 kg (485 lb) (XJ6FA)
Moteur:
Cycle de combustion:4 temps
Circuit de refroidissement: Refroidissement liquide
Dispositif de commande des soupapes:
Double ACT
Disposition du ou des cylindres: En ligne
Nombre de cylindres: 4 cylindres
Cylindrée:
600 cm³
Alésage × course:
65.5 × 44.5 mm (2.58 × 1.75 in)
Taux de compression: 12.2 : 1
Système de démarrage:
Démarreur électrique
Système de graissage: Carter humide
Huile moteur:
Marque recommandée:
YAMALUBE
Viscosités SAE: 10W-40
Classification d’huile moteur recommandée: API Service de type SG et au-delà, norme
JASO MA Quantité d’huile moteur:
Changement d’huile:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Avec dépose du filtre à huile: 2.80 L (2.96 US qt, 2.46 Imp.qt)
Quantité de liqui de de refroi dissement:
Vase d’expansion (jusqu’au repère de niveau
maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiateur (circuit compris):
2.00 L (2.11 US qt, 1.76 Imp.qt)
Filtre à air:
Élément du filtre à air:Élément en papier huilé
Carburant:
Carburant recommandé:
Essence ordinaire sans plomb (essence-
alcool [E10] acceptable)
Capacité du réservoir:
17 L (4.5 US gal, 3.7 Imp.gal)
Quantité de la réserve: 3.2 L (0.84 US gal, 0.70 Imp.gal)
Injection de carburant:
Corps de papillon d’accélération:
Repère d’identification:20SF 20 (XJ6F)
20SF 20 (XJ6FA)
20SJ 30 (XJ6F [35 kW])
20SJ 30 (XJ6FA [35 kW])
Bougie(s):
Fabricant/modèle: NGK/CR9E
Écartement des électrodes: 0.7–0.8 mm (0.028–0.031 in)
Embrayage:
Type d’embrayage:Humide, multidisque
Transmission:
Taux de réduction primaire:
1.955 (86/44)
Transmission finale: Chaîne
Taux de réduction secondaire: 2.875 (46/16)
Type de boîte de vitesses:
Prise constante, 6 rapports
Rapport de démultiplication:
1
re:2.846 (37/13)
UBS1F0F0.book Page 1 Monday, September 28, 2015 5:28 PM

Caractéristiques
8-2
8
2e:1.947 (37/19)
3
e: 1.556 (28/18)
4
e: 1.333 (32/24)
5
e: 1.190 (25/21)
6
e: 1.083 (26/24)
Châssis:
Type de cadre: Simple berceau interrompu
Angle de chasse: 26.0 degrés
Chasse:
103 mm (4.1 in)
Pneu avant:
Type:Sans chambre (Tubeless)
Taille:
120/70 ZR17M/C (58W)
Fabricant/modèle: BRIDGESTONE/BT021
Fabricant/modèle: DUNLOP/ROADSMART
Pneu arrière:
Type: Sans chambre (Tubeless)
Taille: 160/60 ZR17M/C (69W)
Fabricant/modèle:
BRIDGESTONE/BT021
Fabricant/modèle: DUNLOP/ROADSMART
Charge:
Charge maximale:
180 kg (397 lb) (XJ6FA)
185 kg (408 lb) (XJ6F)
(Poids total du pilote, du passager, du
chargement et des accessoires)
Pression de gonflage (contrôlée les
pneus froi ds):
Charge jusqu’à 90 kg (198 lb):
Avant:225 kPa (2.25 kgf/cm², 33 psi)
Arrière:
250 kPa (2.50 kgf/cm², 36 psi) Charge de 90 kg (198 lb) - charge maximum:
Avant:
250 kPa (2.50 kgf/cm², 36 psi)
Arrière: 290 kPa (2.90 kgf/cm², 42 psi)
Roue avant:
Type de roue:
Roue coulée
Taille de jante: 17M/C x MT3.50
Roue arrière:
Type de roue:
Roue coulée
Taille de jante:
17M/C x MT4.50
Frein avant:
Type:Frein hydraulique à double disque
Liquide de frein spécifié:
DOT 4
Frein arrière:
Type:Frein hydraulique monodisque
Liquide de frein spécifié:
DOT 4
Suspension avant:
Type:Fourche télescopique
Ressort:
Ressort hélicoïdal
Amortisseur: Amortisseur hydraulique
Débattement de roue: 130 mm (5.1 in)
Suspension arrière:
Type:Bras oscillant
Ressort: Ressort hélicoïdal
Amortisseur:
Amortisseur pneumatique/hydraulique
Débattement de roue: 130 mm (5.1 in)
Partie électrique:
Tension du système électrique:
12 V
Système d’allumage: Allumage électronique (TCI)
UBS1F0F0.book Page 2 Monday, September 28, 2015 5:28 PM

Caractéristiques
8-3
8
Système de charge:Alternateur avec rotor à aimantation
permanente
Batterie:
Modèle:GT12B-4
Voltage, capacité:
12 V, 10.0 Ah (10 HR)
Phare:
Type d’ampoule:Ampoule halogène
Puissance d’ampoule × quantité:
Phare:
H4, 60.0 W/55.0 W x 1
Stop/feu arrière: 21.0 W/5.0 W × 1
Clignotant avant: 10.0 W × 2
Clignotant arrière:
10.0 W × 2
Veilleuse: 5.0 W × 1
Éclairage de la plaque d’immatriculation: 5.0 W × 1
Éclairage des instruments:
LED
Témoin de point mort: LED
Témoin de feu de route: LED
Témoin d’avertissement du niveau d’huile:
LED
Témoin des clignotants: LED
Témoin d’alerte de la température du liquide
de refroidissement: LED
Témoin d’avertissement de panne du moteur: LED
Témoin d’avertissement du système ABS:
LED (XJ6FA)
Témoin de l’immobilisateur antivol: LED
Fusible:
Fusible principal:
30.0 A
Fusible de phare: 20.0 A
Fusible de feu arrière: 10.0 A Fusible du système de signalisation:
7.5 A
Fusible d’allumage: 10.0 A
Fusible du moteur du ventilateur de radiateur:
20.0 A
Fusible du système d’injection de carburant: 10.0 A
Fusible du bloc de commande ABS: 7.5 A (XJ6FA)
Fusible du moteur ABS:
30.0 A (XJ6FA)
Fusible du solénoïde d’ABS: 20.0 A (XJ6FA)
Fusible de sauvegarde: 7.5 A
UBS1F0F0.book Page 3 Monday, September 28, 2015 5:28 PM

Renseignements complémentaires
9-1
9
FAU53562

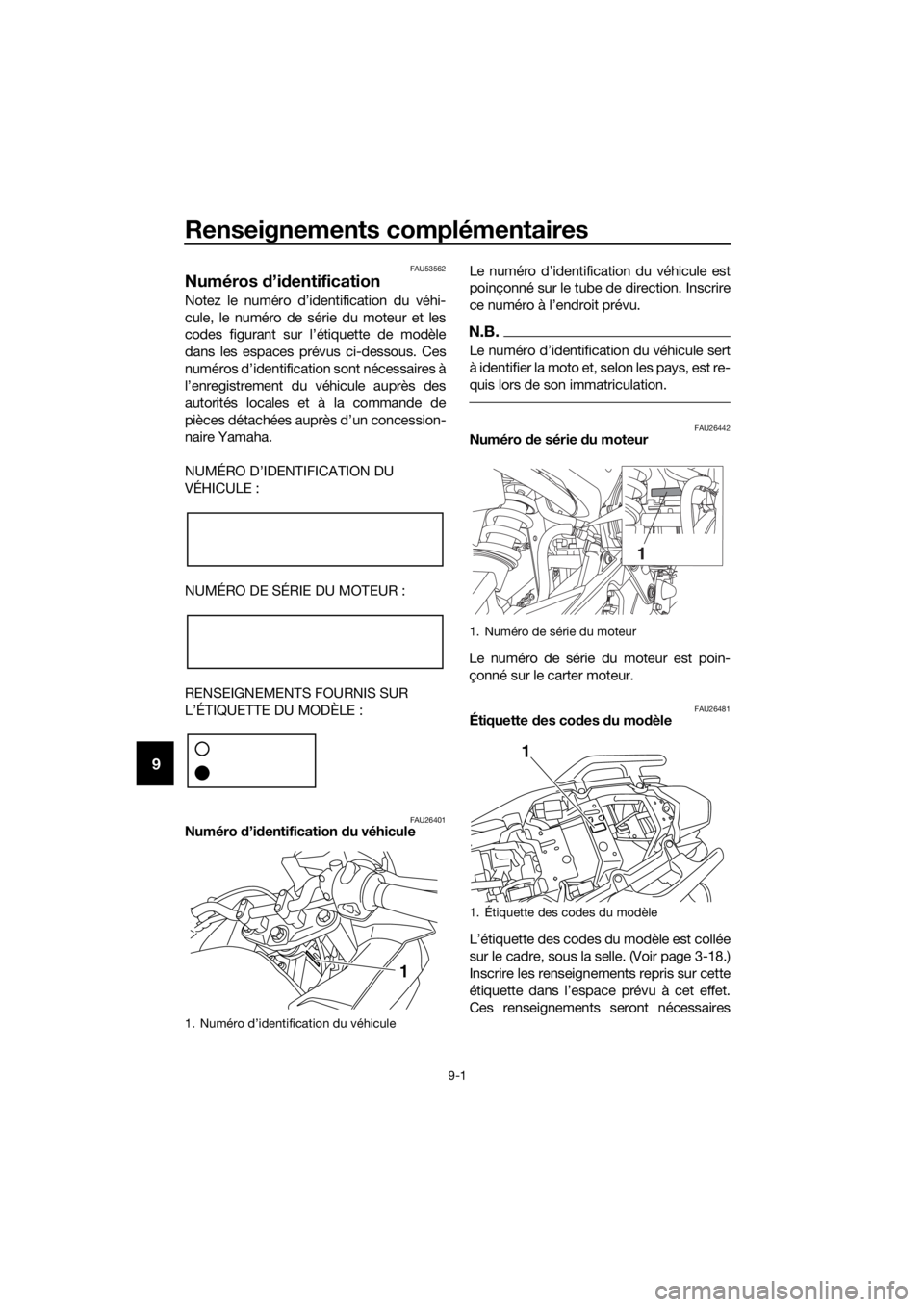

Numéros d’id entification
Notez le numéro d’identification du véhi-
cule, le numéro de série du moteur et les
codes figurant sur l’ étiquette de modèle
dans les espaces prévus ci-dessous. Ces
numéros d’identification sont nécessaires à
l’enregistrement du véhicule auprès des
autorités locales et à la commande de
pièces détachées auprès d’un concession-
naire Yamaha.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
NUMÉRO DE SÉRIE DU MOTEUR :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26401Numéro d’id entification du véhicule Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.
N.B.
Le numéro d’identification du véhicule sert
à identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
FAU26442Numéro d
e série du moteur
Le numéro de série du moteur est poin-
çonné sur le carter moteur.
FAU26481Étiquette des co des du mo dèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle. (Voir page 3-18.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
1. Numéro d’identification du véhicule
1
1. Numéro de série du moteur
1. Étiquette des codes du modèle
1
UBS1F0F0.book Page 1 Monday, September 28, 2015 5:28 PM
