YAMAHA XJ900S 2001 Instructieboekje (in Dutch)

SPECIFICATIES
8-4
8
Elektrische installatie
Ontstekingssysteem TCI ontsteking (digitaal)
Laadsysteem
Type Wisselstroom-dynamo
Standaard
vermogen 13,5 V, 34 A @ 5.000 tpm
Accu
Type YTX14-BS
Gloeilampen,
capaciteit 12 V, 12 Ah
Type koplampKwartslamp (halogeen)
Gloeilampen voltage, wattage ´ aantal
Koplamp 12 V, 60/55 W ´ 1
Achterlicht/remlicht unit 12 V, 5/21 W ´ 1
Stadslicht 12 V, 4 W ´ 1
Richtingaanwijzer 12 V, 21 W ´ 4
Richtingaanwijzer 12 V, 3,4 W ´ 4
Controlelampje vrijstand 12 V, 3,4 W ´ 1
Controlelampje grootlicht 12 V, 3,4 W ´ 1
Waarschuwingslampje olieni-
veau 12 V, 3,4 W ´ 1
Controlelampje richtingaanwij-
zers 12 V, 3,4 W ´ 2
Controlelampje brandstofni-
veau 12 V, 3,4 W ´ 1Zekeringen
Hoofdzekering 30 A
Zekering signaleringssysteem 20 A
Koplampzekering 15 A
Circuitzekring alarmverlich-
tingssysteem 10 A
Zekering ontstekingssysteem 10 A
Zekering klokcircuit 10 A
D_4km.book Page 4 Monday, September 11, 2000 7:29 PM

D_4km.book Page 5 Monday, September 11, 2000 7:29 PM

GEBRUIKERSINFORMATIE
9
Identificatienummers ......................................................................... 9-1
Identificatienummer sleutel ............................................................... 9-1
Voertuigidentificatienummer .............................................................. 9-1
Modelinformatiesticker ...................................................................... 9-2
D_4km.book Page 1 Monday, September 11, 2000 7:29 PM

9-1
9
DAU01039
9-GEBRUIKERSINFORMATIE
DAU02944
Identificatienummers Noteer het sleutelidentificatienummer, het
voertuigidentificatienummer en de mo-
delstickerinformatie in onderstaande ruim-
tes. Deze nummers heeft u nodig om
reserveonderdelen bij een Yamaha dealer
te bestellen of wanneer uw machine is ge-
stolen.
1. IDENTIFICATIENUMMER SLEUTELCA-02D2. VOERTUIGIDENTIFICATIE
NUMMER:CA-02D3. MODELINFORMATIESTICKER:CA-01DDAU01041
Identificatienummer sleutel Noteer dit nummer in het daartoe bestemde
vakje en gebruik dit als referentie bij het be-
stellen van een nieuwe sleutel.
DAU01043
Voertuigidentificatienummer Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKING:_ Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie. _
1. Identificatienummer sleutel
1. Voertuigidentificatienummer
D_4km.book Page 1 Monday, September 11, 2000 7:29 PM

GEBRUIKERSINFORMATIE
9-2
9
DAU01050
Modelinformatiesticker De modelinformatiesticker is onder het zadel
bevestigd aan het frame. (Zie pagina 3-11
voor instructies over verwijderen en aan-
brengen van het zadel.) Noteer de informatie
op deze sticker in het daartoe bestemde
vakje. Deze informatie is nodig om reserve-
onderdelen te bestellen bij een Yamaha
dealer.1. Modelinformatiesticker
D_4km.book Page 2 Monday, September 11, 2000 7:29 PM

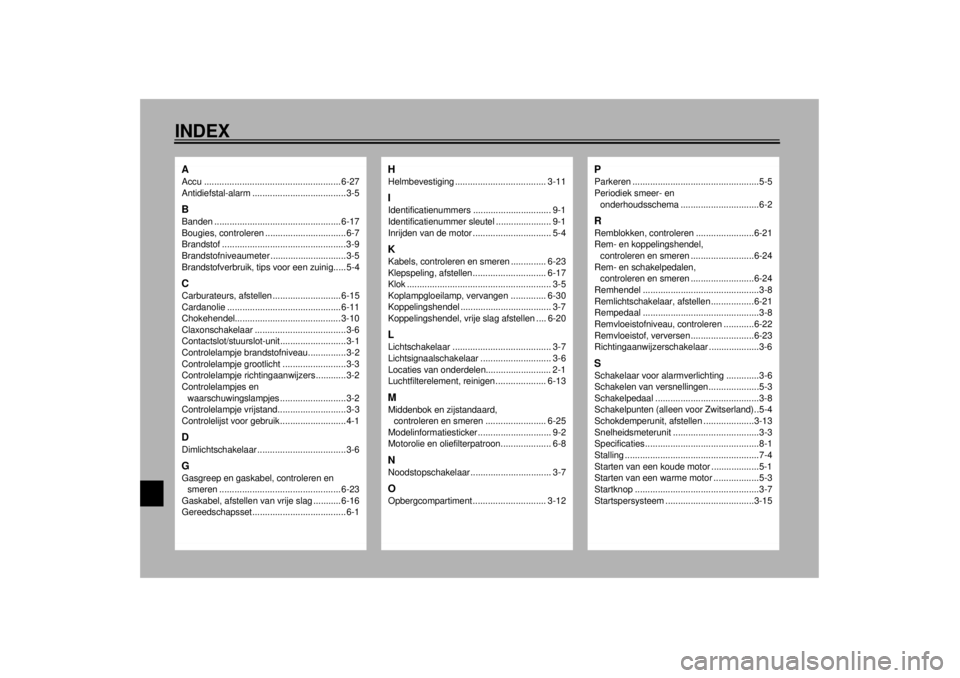

INDEXAAccu ...................................................... 6-27
Antidiefstal-alarm .....................................3-5BBanden .................................................. 6-17
Bougies, controleren ................................6-7
Brandstof .................................................3-9
Brandstofniveaumeter ..............................3-5
Brandstofverbruik, tips voor een zuinig..... 5-4CCarburateurs, afstellen ........................... 6-15
Cardanolie ............................................. 6-11
Chokehendel.......................................... 3-10
Claxonschakelaar ....................................3-6
Contactslot/stuurslot-unit..........................3-1
Controlelampje brandstofniveau...............3-2
Controlelampje grootlicht .........................3-3
Controlelampje richtingaanwijzers ............3-2
Controlelampjes en
waarschuwingslampjes ..........................3-2
Controlelampje vrijstand...........................3-3
Controlelijst voor gebruik..........................4-1DDimlichtschakelaar ...................................3-6GGasgreep en gaskabel, controleren en
smeren ................................................ 6-23
Gaskabel, afstellen van vrije slag ........... 6-16
Gereedschapsset.....................................6-1
HHelmbevestiging .................................... 3-11IIdentificatienummers ............................... 9-1
Identificatienummer sleutel ...................... 9-1
Inrijden van de motor ............................... 5-4KKabels, controleren en smeren .............. 6-23
Klepspeling, afstellen............................. 6-17
Klok ......................................................... 3-5
Koplampgloeilamp, vervangen .............. 6-30
Koppelingshendel .................................... 3-7
Koppelingshendel, vrije slag afstellen .... 6-20LLichtschakelaar ....................................... 3-7
Lichtsignaalschakelaar ............................ 3-6
Locaties van onderdelen.......................... 2-1
Luchtfilterelement, reinigen .................... 6-13MMiddenbok en zijstandaard,
controleren en smeren ........................ 6-25
Modelinformatiesticker ............................. 9-2
Motorolie en oliefilterpatroon.................... 6-8NNoodstopschakelaar ................................ 3-7OOpbergcompartiment ............................. 3-12
PParkeren ..................................................5-5
Periodiek smeer- en
onderhoudsschema ...............................6-2RRemblokken, controleren .......................6-21
Rem- en koppelingshendel,
controleren en smeren .........................6-24
Rem- en schakelpedalen,
controleren en smeren .........................6-24
Remhendel ..............................................3-8
Remlichtschakelaar, afstellen.................6-21
Rempedaal ..............................................3-8
Remvloeistofniveau, controleren ............6-22
Remvloeistof, verversen.........................6-23
Richtingaanwijzerschakelaar ....................3-6SSchakelaar voor alarmverlichting .............3-6
Schakelen van versnellingen....................5-3
Schakelpedaal .........................................3-8
Schakelpunten (alleen voor Zwitserland)..5-4
Schokdemperunit, afstellen ....................3-13
Snelheidsmeterunit ..................................3-3
Specificaties.............................................8-1
Stalling .....................................................7-4
Starten van een koude motor ...................5-1
Starten van een warme motor ..................5-3
Startknop .................................................3-7
Startspersysteem ...................................3-15
D_4km.book Page 1 Monday, September 11, 2000 7:29 PM

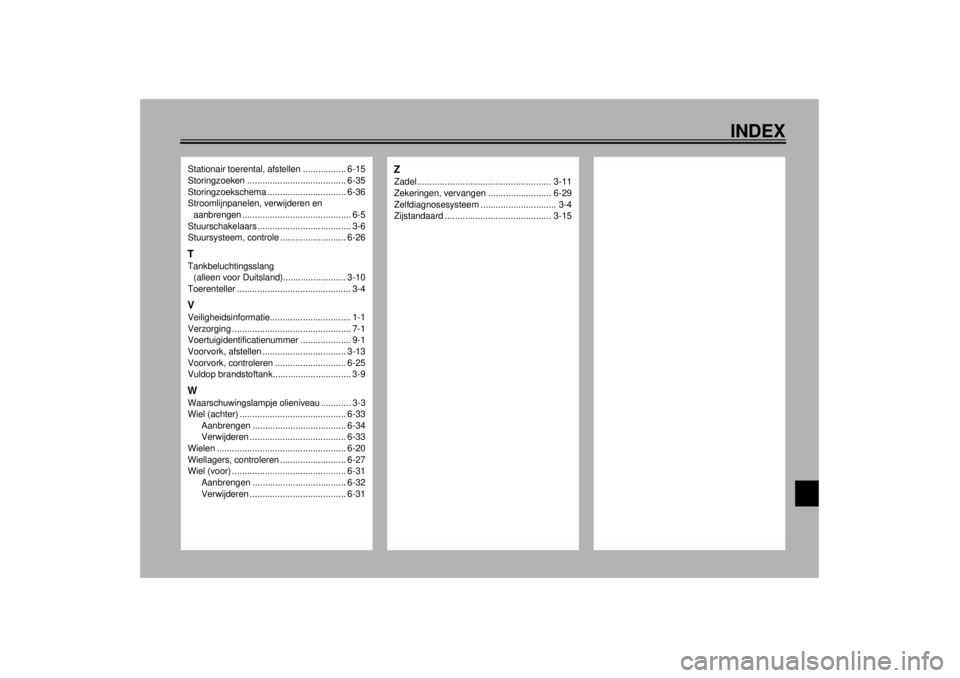

INDEX
Stationair toerental, afstellen ................. 6-15
Storingzoeken ....................................... 6-35
Storingzoekschema ............................... 6-36
Stroomlijnpanelen, verwijderen en
aanbrengen ........................................... 6-5
Stuurschakelaars..................................... 3-6
Stuursysteem, controle .......................... 6-26TTankbeluchtingsslang
(alleen voor Duitsland)......................... 3-10
Toerenteller ............................................. 3-4VVeiligheidsinformatie................................ 1-1
Verzorging ............................................... 7-1
Voertuigidentificatienummer .................... 9-1
Voorvork, afstellen ................................. 3-13
Voorvork, controleren ............................ 6-25
Vuldop brandstoftank............................... 3-9WWaarschuwingslampje olieniveau ............ 3-3
Wiel (achter) .......................................... 6-33
Aanbrengen ..................................... 6-34
Verwijderen ...................................... 6-33
Wielen ................................................... 6-20
Wiellagers, controleren .......................... 6-27
Wiel (voor) ............................................. 6-31
Aanbrengen ..................................... 6-32
Verwijderen ...................................... 6-31
ZZadel..................................................... 3-11
Zekeringen, vervangen ......................... 6-29
Zelfdiagnosesysteem .............................. 3-4
Zijstandaard .......................................... 3-15
D_4km.book Page 2 Monday, September 11, 2000 7:29 PM

F_5eb_Toc0.fm Page 2 Wednesday, February 2, 2000 2:02 PM

F_5eb_Toc0.fm Page 2 Wednesday, February 2, 2000 2:02 PM

4KM-28199-D6
HANDLEIDING
XJ900S
PRINTED IN JAPAN
2000 · 7 - 0.3 ´ 1 CR
(D) GEDRUKT OP KRINGLOOPPAPIER
YAMAHA MOTOR CO., LTD.
