Om de accu op te bergen
1. Verwijder de accu als de motorfiets
een maand lang niet wordt gebruikt,
laad volledig bij en zet hem dan weg
op een koele en droge plek.
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan steeds
volledig bij als dat nodig is.
3. Laad de accu volledig bij alvorens te
installeren.
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.
DC000102
LET OP:_ l
Zorg dat de accu altijd geladen
blijft. Door een accu in ontladen
toestand weg te bergen kan perma-
nente accuschade ontstaan.
l
Om een permanent-dichte accu
(onderhoudsvrij type) te laden, is
een speciale acculader (met con-
stante laadspanning) vereist. Bij
gebruik van een conventionele ac-
culader raakt de accu beschadigd.
Wanneer u niet beschikt over een
speciale acculader voor perma-
nent-dichte accu’s (onderhoudsvrij
type), vraag dan een Yamaha dealer
uw accu op te laden.
_
D_4km.book Page 28 Monday, September 11, 2000 7:29 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-29
6
DAU01110
Zekeringen vervangen De zekeringenkastjes bevinden zich achter
het stroomlijnpaneel B. (Zie pagina 6-6 voor
de werkwijze bij verwijderen en aanbren-
gen van het stroomlijnpaneel.)
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische
circuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering aan
met de voorgeschreven ampèrewaar-
de.
DC000103
LET OP:_ Gebruik geen zekering met een hoger
ampèrage dan is voorgeschreven, om
ernstige schade aan het elektrisch sys-
teem en mogelijk brandgevaar te vermij-
den. _3. Draai de contactsleutel in “ON” en
schakel het betreffende elektrische
circuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te testen.

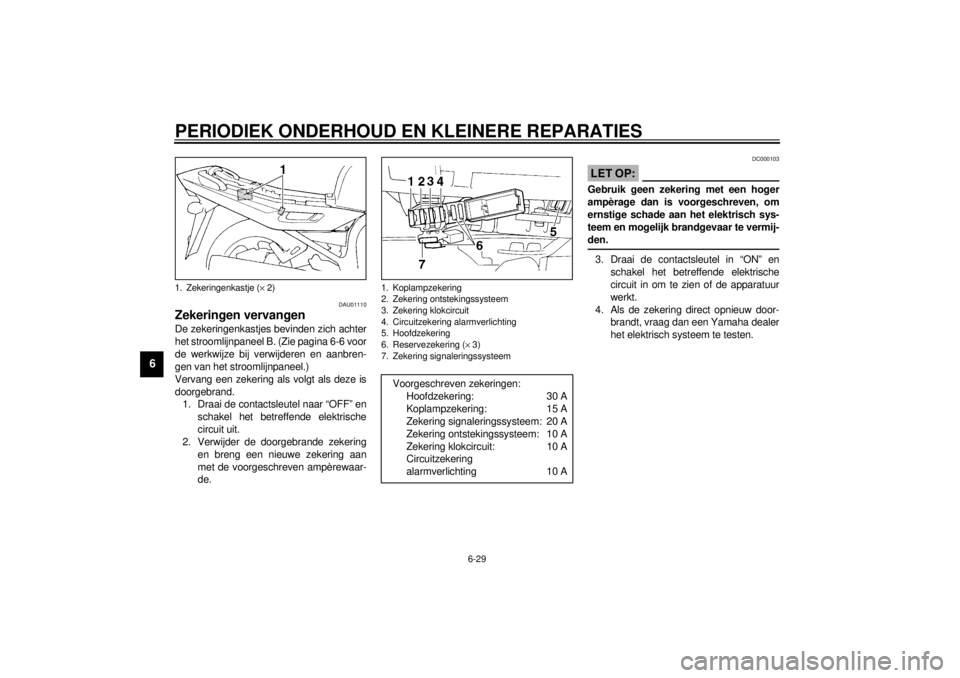

1. Zekeringenkastje (´ 2)
1. Koplampzekering
2. Zekering ontstekingssysteem
3. Zekering klokcircuit
4. Circuitzekering alarmverlichting
5. Hoofdzekering
6. Reservezekering (´ 3)
7. Zekering signaleringssysteem
Voorgeschreven zekeringen:
Hoofdzekering: 30 A
Koplampzekering: 15 A
Zekering signaleringssysteem: 20 A
Zekering ontstekingssysteem: 10 A
Zekering klokcircuit: 10 A
Circuitzekering
alarmverlichting 10 A
D_4km.book Page 29 Monday, September 11, 2000 7:29 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-30
6
DAU00829

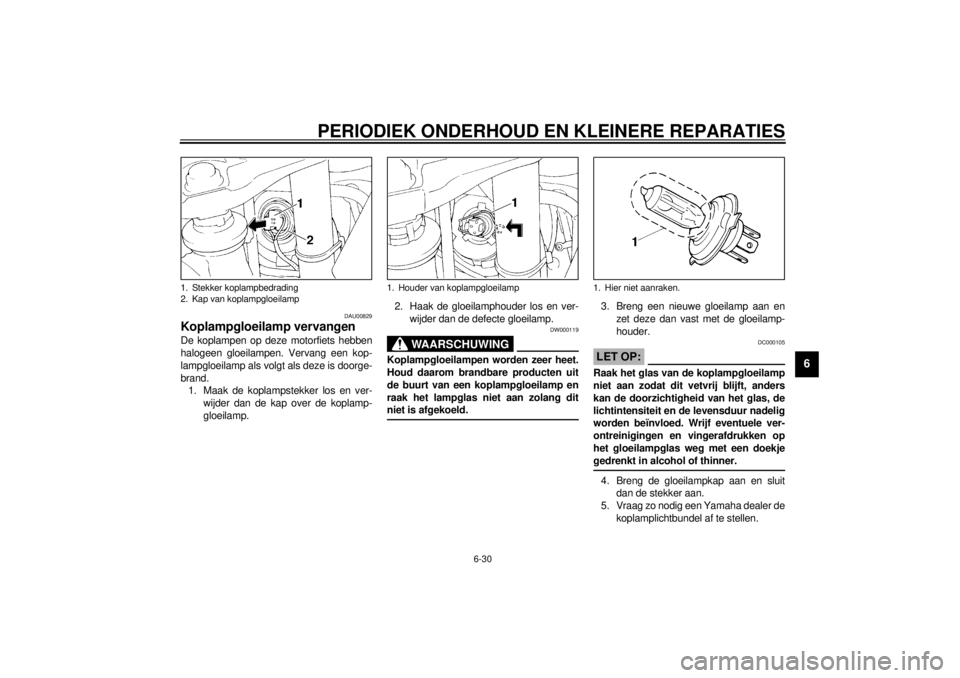

Koplampgloeilamp vervangen De koplampen op deze motorfiets hebben
halogeen gloeilampen. Vervang een kop-
lampgloeilamp als volgt als deze is doorge-
brand.
1. Maak de koplampstekker los en ver-
wijder dan de kap over de koplamp-
gloeilamp.2. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
DW000119
WAARSCHUWING
_ Koplampgloeilampen worden zeer heet.
Houd daarom brandbare producten uit
de buurt van een koplampgloeilamp en
raak het lampglas niet aan zolang dit
niet is afgekoeld. _
3. Breng een nieuwe gloeilamp aan en
zet deze dan vast met de gloeilamp-
houder.
DC000105
LET OP:_ Raak het glas van de koplampgloeilamp
niet aan zodat dit vetvrij blijft, anders
kan de doorzichtigheid van het glas, de
lichtintensiteit en de levensduur nadelig
worden beïnvloed. Wrijf eventuele ver-
ontreinigingen en vingerafdrukken op
het gloeilampglas weg met een doekje
gedrenkt in alcohol of thinner. _4. Breng de gloeilampkap aan en sluit
dan de stekker aan.
5. Vraag zo nodig een Yamaha dealer de
koplamplichtbundel af te stellen.
1. Stekker koplampbedrading
2. Kap van koplampgloeilamp
1. Houder van koplampgloeilamp
1. Hier niet aanraken.
D_4km.book Page 30 Monday, September 11, 2000 7:29 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-31
6
DAU03598

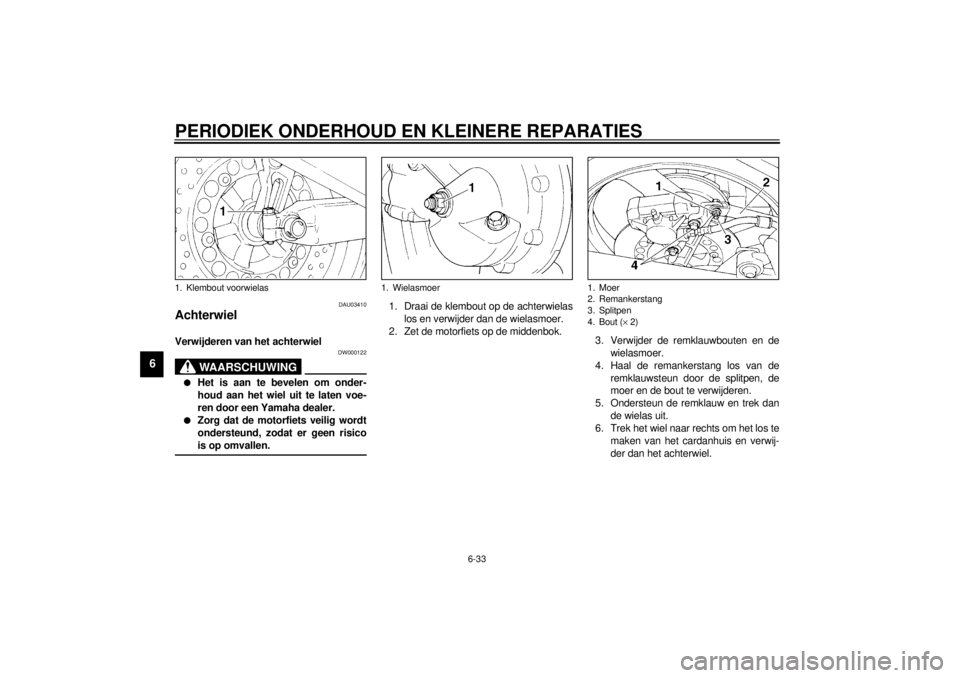

Voorwiel Verwijderen van het voorwiel
DW000122
WAARSCHUWING
_ l
Het is aan te bevelen om onder-
houd aan het wiel uit te laten voe-
ren door een Yamaha dealer.
l
Zorg dat de motorfiets veilig wordt
ondersteund, zodat er geen risico
is op omvallen.
_1. Zet de motorfiets op de middenbok.
2. Maak de snelheidsmeterkabel los van
het voorwiel.3. Verwijder de remslanghouders door
de bouten los te halen.
4. Verwijder de remklauwen door de
bouten los te halen.
DCA00047
LET OP:_ Trek de remhendel niet aan terwijl de
remklauw is losgehaald, anders worden
de remblokken tegen elkaar vastge-
klemd. _
5. Draai de klembout op de voorwielas
los en verwijder dan de wielas.
6. Trek de wielas uit en verwijder dan het
wiel.
1. Snelheidsmeterkabel
1. Bout (´ 3)
2. Remslanghouder
3. RemklauwLinker
Rechter
1. Klembout voorwielas
2. Wielas
D_4km.book Page 31 Monday, September 11, 2000 7:29 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-32
6
DAU03420
Aanbrengen van het voorwiel

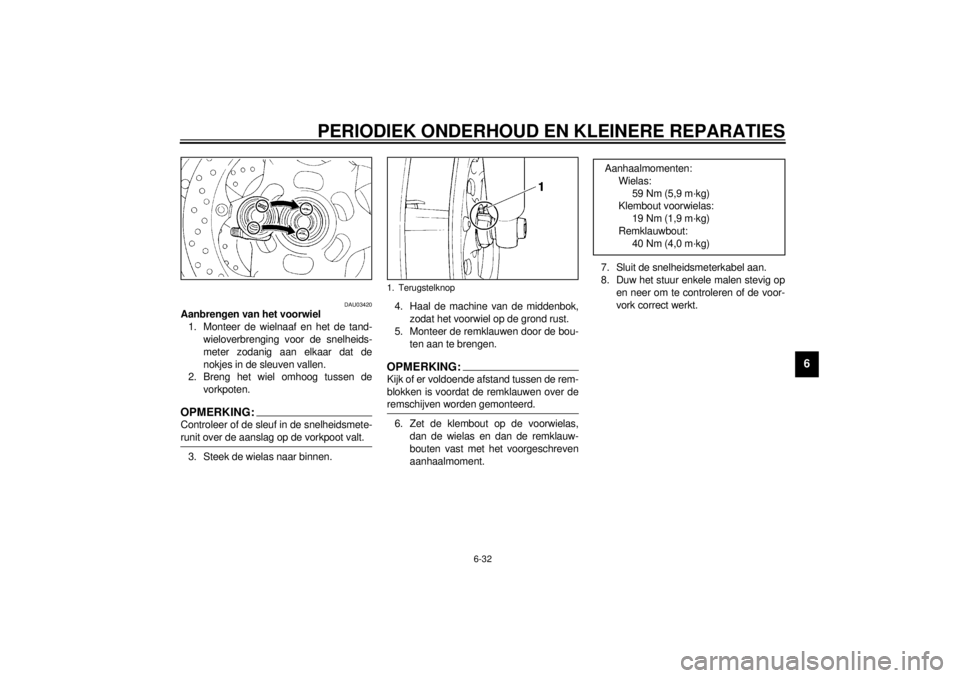

1. Monteer de wielnaaf en het de tand-
wieloverbrenging voor de snelheids-
meter zodanig aan elkaar dat de
nokjes in de sleuven vallen.
2. Breng het wiel omhoog tussen de
vorkpoten.OPMERKING:_ Controleer of de sleuf in de snelheidsmete-
runit over de aanslag op de vorkpoot valt. _3. Steek de wielas naar binnen.4. Haal de machine van de middenbok,
zodat het voorwiel op de grond rust.
5. Monteer de remklauwen door de bou-
ten aan te brengen.
OPMERKING:_ Kijk of er voldoende afstand tussen de rem-
blokken is voordat de remklauwen over de
remschijven worden gemonteerd. _6. Zet de klembout op de voorwielas,
dan de wielas en dan de remklauw-
bouten vast met het voorgeschreven
aanhaalmoment.7. Sluit de snelheidsmeterkabel aan.
8. Duw het stuur enkele malen stevig op
en neer om te controleren of de voor-
vork correct werkt. 1. Terugstelknop
Aanhaalmomenten:
Wielas:
59 Nm (5,9 m·kg)
Klembout voorwielas:
19 Nm (1,9 m·kg)
Remklauwbout:
40 Nm (4,0 m·kg)
D_4km.book Page 32 Monday, September 11, 2000 7:29 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-33
6
DAU03410
Achterwiel Verwijderen van het achterwiel
DW000122
WAARSCHUWING
_ l
Het is aan te bevelen om onder-
houd aan het wiel uit te laten voe-
ren door een Yamaha dealer.
l
Zorg dat de motorfiets veilig wordt
ondersteund, zodat er geen risico
is op omvallen.
_
1. Draai de klembout op de achterwielas
los en verwijder dan de wielasmoer.
2. Zet de motorfiets op de middenbok.
3. Verwijder de remklauwbouten en de
wielasmoer.
4. Haal de remankerstang los van de
remklauwsteun door de splitpen, de
moer en de bout te verwijderen.
5. Ondersteun de remklauw en trek dan
de wielas uit.
6. Trek het wiel naar rechts om het los te
maken van het cardanhuis en verwij-
der dan het achterwiel.
1. Klembout voorwielas
1. Wielasmoer
1. Moer
2. Remankerstang
3. Splitpen
4. Bout (´ 2)
D_4km.book Page 33 Monday, September 11, 2000 7:29 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-34
6
DCA00062
LET OP:_ Trap het rempedaal niet in terwijl het
wiel samen met de remschijf is verwij-
derd, anders worden de remblokken te-
gen elkaar vastgeklemd. _
DAU03411

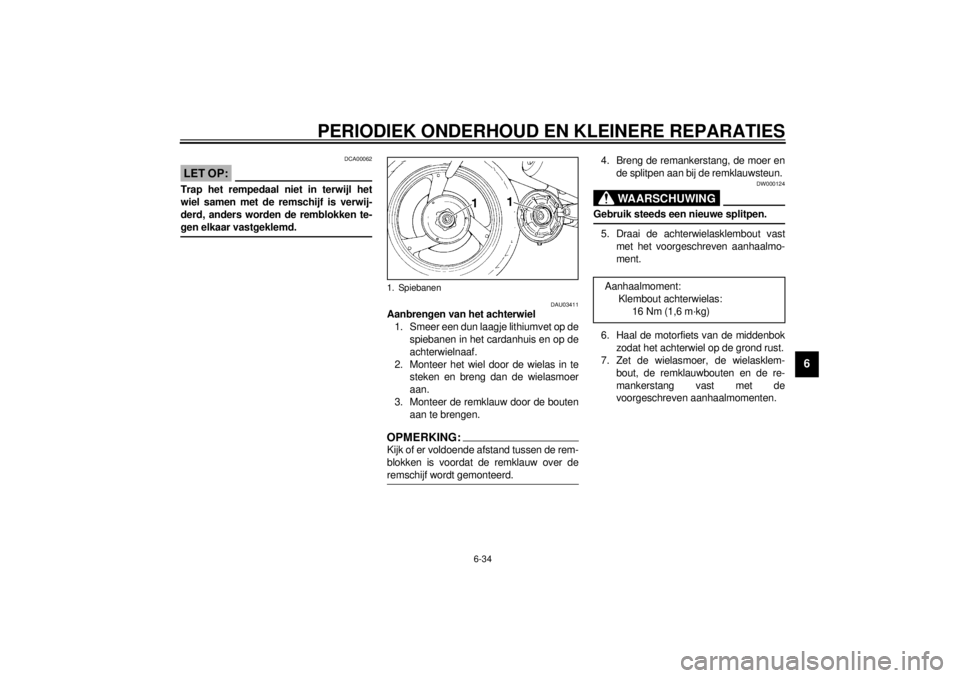

Aanbrengen van het achterwiel
1. Smeer een dun laagje lithiumvet op de
spiebanen in het cardanhuis en op de
achterwielnaaf.
2. Monteer het wiel door de wielas in te
steken en breng dan de wielasmoer
aan.
3. Monteer de remklauw door de bouten
aan te brengen.OPMERKING:_ Kijk of er voldoende afstand tussen de rem-
blokken is voordat de remklauw over de
remschijf wordt gemonteerd. _
4. Breng de remankerstang, de moer en
de splitpen aan bij de remklauwsteun.
DW000124
WAARSCHUWING
_ Gebruik steeds een nieuwe splitpen. _5. Draai de achterwielasklembout vast
met het voorgeschreven aanhaalmo-
ment.
6. Haal de motorfiets van de middenbok
zodat het achterwiel op de grond rust.
7. Zet de wielasmoer, de wielasklem-
bout, de remklauwbouten en de re-
mankerstang vast met de
voorgeschreven aanhaalmomenten.
1. Spiebanen
Aanhaalmoment:
Klembout achterwielas:
16 Nm (1,6 m·kg)
D_4km.book Page 34 Monday, September 11, 2000 7:29 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-35
6
DAU01008
Storingzoeken Yamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In het volgende storingzoekschema is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over
het benodigde gereedschap en de ervaring
en vakkennis om het nodige onderhoud
aan de machine correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn. Aanhaalmomenten:
Wielasmoer:
105 Nm (10,5 m·kg)
Remklauwbout:
40 Nm (4,0 m·kg)
Moer remankerstang:
23 Nm (2,3 m·kg)
D_4km.book Page 35 Monday, September 11, 2000 7:29 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-36
6
DAU01297

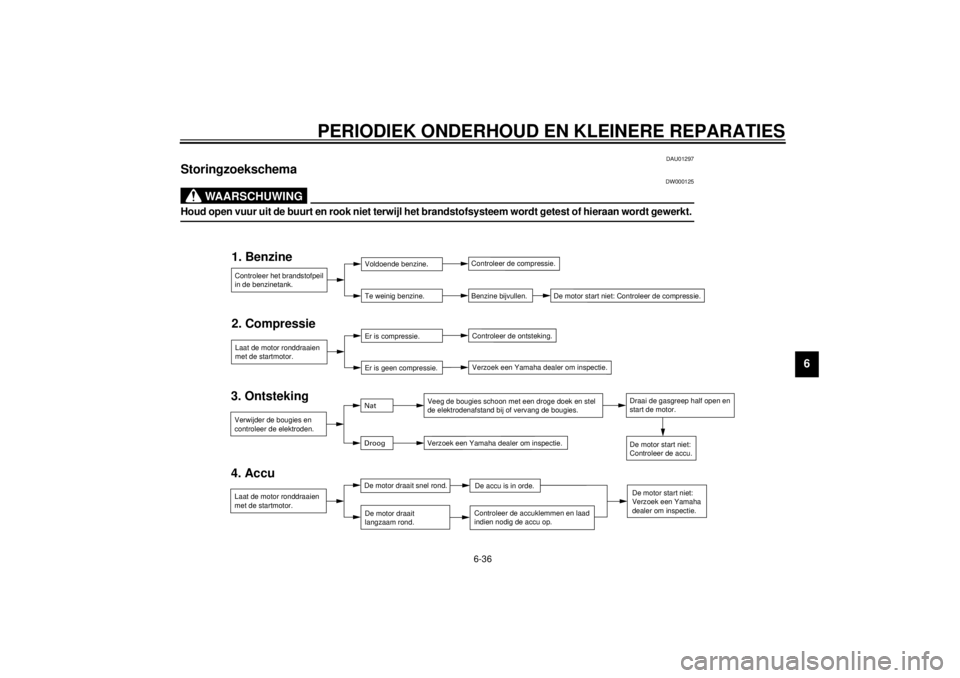

Storingzoekschema
DW000125
WAARSCHUWING
_ Houd open vuur uit de buurt en rook niet terwijl het brandstofsysteem wordt getest of hieraan wordt gewerkt. _
2. Compressie
3. Ontsteking
4. Accu1. BenzineControleer het brandstofpeil
in de benzinetank.Voldoende benzine.
Te weinig benzine.Controleer de compressie.
Benzine bijvullen. De motor start niet: Controleer de compressie.
Laat de motor ronddraaien
met de startmotor.Er is compressie.
Er is geen compressie.Controleer de ontsteking.
Verzoek een Yamaha dealer om inspectie.
Verwijder de bougies en
controleer de elektroden.Nat
DroogVeeg de bougies schoon met een droge doek en stel
de elektrodenafstand bij of vervang de bougies.
Verzoek een Yamaha dealer om inspectie.Draai de gasgreep half open en
start de motor.
De motor start niet:
Controleer de accu.
Laat de motor ronddraaien
met de startmotor.De motor draait snel rond.
De motor draait
langzaam rond.De accu is in orde.
Controleer de accuklemmen en laad
indien nodig de accu op.
De motor start niet:
Verzoek een Yamaha
dealer om inspectie.
D_4km.book Page 36 Monday, September 11, 2000 7:29 PM
