YAMAHA XJ900S 2001 Instructieboekje (in Dutch)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
3
DW000046
WAARSCHUWING
_ l
Bij deze inspectie moet de machine
op de middenbok worden gezet.
l
Als zich een storing voordoet,
vraag dan alvorens te gaan rijden
een Yamaha dealer het systeem te
controleren.
_
D_4km.book Page 16 Monday, September 11, 2000 7:29 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-17
3
CD-01D
Terwijl de motor uit staat:
1. Klap de zijstandaard omlaag.
2. Zorg dat de motorstopschakelaar op “ ” staat.
3. Draai de contactsleutel naar “ON”.
4. Zet de versnelling in z’n vrij.
5. Druk op de startschakelaar.
Start de motor?
Er kan iets mis zijn met de vrijloopschakelaar.
Rijd niet met de motorfiets totdat deze is
gecontroleerd door een Yamaha dealer.
Terwijl de motor nog loopt:
6. Klap de zijstandaard omhoog.
7. Trek de koppelingshendel in.
8. Schakel naar de eerste versnelling.
9. Klap de zijstandaard omlaag.
Slaat de motor af?Nadat de motor is afgeslagen:
10. Klap de zijstandaard omhoog.
11. Trek de koppelingshendel in.
12. Druk op de startschakelaar.
Start de motor?
Er kan iets mis zijn met de
zijstandaardschakelaar.
Rijd niet met de motorfiets totdat deze is
gecontroleerd door een Yamaha dealer.Er kan iets mis zijn met de
koppelingsschakelaar.
Rijd niet met de motorfiets totdat deze is
gecontroleerd door een Yamaha dealer.OPMERKING:Deze controle werkt het best wanneer de motor
al is opgewarmd.
JA NEE
Alles is in orde.
U kunt met de motorfiets gaan rijden.
JA NEEJA NEE
D_4km.book Page 17 Monday, September 11, 2000 7:29 PM

CONTROLES VOOR HET STARTEN
4
Controlelijst voor gebruik ................................................................... 4-1
D_4km.book Page 1 Monday, September 11, 2000 7:29 PM

4-1
4
DAU01114
4-CONTROLES VOOR HET STARTENDe eigenaar is verantwoordelijk voor de conditie van de machine. Vitale onderdelen kunnen bijvoorbeeld bij blootstelling aan weer en wind
vrij snel en onverwachts achteruitgaan, ook als de machine niet wordt gebruikt. Eventuele schade, vloeistoflekkage of het wegvallen van
de bandspanning kan ernstige gevolgen hebben. Het is daarom van belang om voorafgaand aan elke rit een visuele inspectie uit te voeren
en bovendien de volgende punten te controleren.
DAU03439
Controlelijst voor gebruik
CO-01D
ONDERDEEL CONTROLES PAGINA
Brandstof• Controleer het brandstofniveau in de brandstoftank.
• Vul zo nodig brandstof bij.
• Controleer de brandstofleiding op lekkage.3-9–3-10
Motorolie• Controleer het olieniveau in de motor.
• Vul zo nodig het aanbevolen type olie bij tot aan het voorgeschreven niveau.
• Controleer de machine op olielekkage.6-8
Cardanolie• Controleer de machine op olielekkage. 6-11–6-12
Voorrem• Controleer de werking.
• Als de voorrem zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hy-
draulisch systeem te ontluchten.
• Controleer het vloeistofniveau in het reservoir.
• Vul zo nodig het aanbevolen type remvloeistof bij tot aan het voorgeschreven ni-
veau.
• Controleer het hydraulisch systeem op lekkage.6-21–6-23
Achterrem• Controleer de werking.
• Als de achterrem zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hy-
draulisch systeem te ontluchten.
• Controleer het vloeistofniveau in het reservoir.
• Vul zo nodig het aanbevolen type remvloeistof bij tot aan het voorgeschreven ni-
veau.
• Controleer het hydraulisch systeem op lekkage.6-21–6-23
Koppeling• Controleer de werking.
• Smeer de kabel als dat nodig is.
• Controleer de vrije slag van de koppelingshendel.
• Stel zo nodig bij.6-20
D_4km.book Page 1 Monday, September 11, 2000 7:29 PM

CONTROLES VOOR HET STARTEN4-2
4
OPMERKING:_ Voordat de motorfiets wordt gebruikt moet telkens een korte algemene controle worden uitgevoerd. Zo’n inspectie neemt maar weinig tijd
in beslag en de hiermee gegarandeerde veiligheid is die tijd alleszins waard. _
DWA00033
WAARSCHUWING
_ Wanneer functies vermeld in de Controlelijst voor Gebruik niet naar behoren werken, laat dan een inspectie uitvoeren en even-
tueel repareren voordat u de machine gebruikt. _Gasgreep• Controleer of de werking soepel is.
• Smeer de gasgreep, de behuizing en de gaskabels als dat nodig is.
• Controleer de vrije slag.
• Vraag zo nodig de Yamaha dealer om af te stellen.6-16, 6-23–6-24
Bedieningskabels• Controleer of de werking soepel is.
• Smeer als dat nodig is.6-23
Wielen en banden• Controleer op schade.
• Controleer de conditie van de band en de profieldiepte.
• Controleer de bandspanning.
• Corrigeer als dat nodig is.6-17–6-20
Rem- en schakelpedalen• Controleer of de werking soepel is.
• Smeer de pedaalscharnierpunten als dat nodig is.6-24
Rem- en koppelingshendels• Controleer of de werking soepel is.
• Smeer zo nodig de hendelscharnierpunten.6-24
Middenbok, zijstandaard• Controleer of de werking soepel is.
• Smeer zo nodig de scharnierpunten.6-25
Framebevestigingen• Controleer of alle moeren, bouten en schroeven stevig zijn vastgezet.
• Zet zo nodig vast.—
Instrumenten, verlichting,
signaleringssysteem en
schakelaars• Controleer de werking.
• Corrigeer als dat nodig is.—
Zijstandaardschakelaar• Controleer de werking van het startspersysteem.
• Als het systeem defect is, vraag dan een Yamaha dealer de machine na te kijken.3-15 ONDERDEEL CONTROLES PAGINA
D_4km.book Page 2 Monday, September 11, 2000 7:29 PM

D_4km.book Page 3 Monday, September 11, 2000 7:29 PM

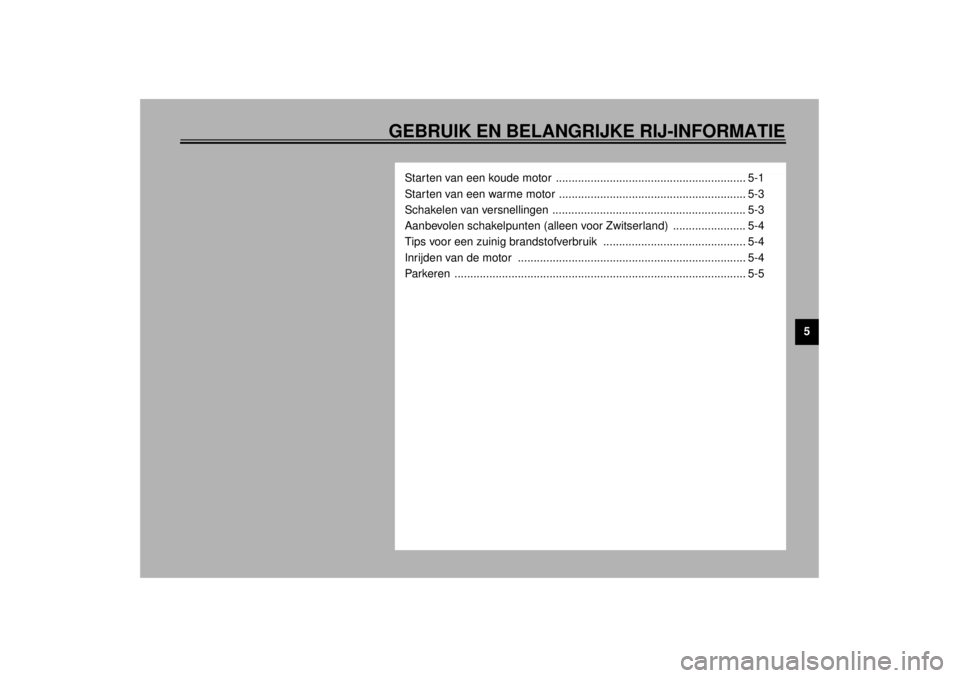

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5
Starten van een koude motor ............................................................ 5-1
Starten van een warme motor ........................................................... 5-3
Schakelen van versnellingen ............................................................. 5-3
Aanbevolen schakelpunten (alleen voor Zwitserland) ....................... 5-4
Tips voor een zuinig brandstofverbruik ............................................. 5-4
Inrijden van de motor ........................................................................ 5-4
Parkeren ............................................................................................ 5-5
D_4km.book Page 1 Monday, September 11, 2000 7:29 PM

5-1
5
DAU00372
5-GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
DAU00373
WAARSCHUWING
_ l
Zorg dat u volkomen vertrouwd
bent met alle bedieningsfuncties en
hun werking voordat u gaat rijden.
Informeer bij een Yamaha dealer als
u de werking van een schakelaar of
functie niet volkomen begrijpt.
l
Start de motor nooit in een afgeslo-
ten ruimte en laat deze hierin ook
niet lange tijd aaneen draaien. Uit-
laatgassen zijn giftig en het inade-
men ervan kan al binnen korte tijd
leiden tot bewusteloosheid en do-
delijk letsel. Controleer altijd of er
voldoende ventilatie is.
l
Controleer of de zijstandaard is in-
getrokken alvorens weg te rijden.
Als de zijstandaard niet behoorlijk
is ingetrokken, kan deze de grond
raken en zo de motorrijder afleiden,
waardoor u de macht over het stuur
verliest.
_
DAU01627*
Starten van een koude motor Het startspersysteem staat starten alleen
toe als aan een van de volgende voorwaar-
den is voldaan:l
De versnellingsbak staat in de vrij-
stand.
l
De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
DW000054
WAARSCHUWING
_ l
Controleer voor het starten van de
motor de werking van het startsper-
systeem en volg daarbij de werkwij-
ze beschreven op pagina 3-17.
l
Ga nooit rijden terwijl de zijstan-
daard omlaag staat.
_1. Draai de contactsleutel naar “ON” en
controleer of de noodstopschakelaar
op “ ” is gezet.
DC000035
LET OP:_ Als het controlelampje voor brandstofni-
veau gaat branden, controleer dan het
brandstofniveau en vul zo nodig zo
spoedig mogelijk bij. _2. Schakel de versnellingsbak in de vrij-
stand.OPMERKING:_ Als de versnellingsbak in de vrijstand staat,
moet het vrijstandcontrolelampje branden;
zo niet, vraag dan een Yamaha dealer het
elektrisch circuit te testen. _3. Zet de choke aan en draai de gas-
greep helemaal dicht. (Zie pagina 3-10
voor de bediening van de choke.)
4. Start de motor door de startknop in te
drukken.
D_4km.book Page 1 Monday, September 11, 2000 7:29 PM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-2
5
OPMERKING:_ Als de motor niet wil starten, laat dan de
startknop los, wacht een paar seconden en
probeer het dan opnieuw. Iedere startpo-
ging moet zo kort mogelijk zijn om de accu
te sparen. U dient de startmotor nooit lan-
ger dan 10 seconden achtereen te laten
draaien. _
DC000038
LET OP:_ l
De controlelampjes voor olieniveau
en voor brandstofniveau moeten
gaan branden als de startknop
wordt ingedrukt en moeten weer
uitgaan zodra de startknop wordt
losgelaten.
l
Als het olieniveaulampje knippert
of aan blijft na het starten, zet de
motor dan direct af, controleer het
olieniveau en let op eventuele olie-
lekkage. Vul zo nodig motorolie bij
en controleer het olieniveaulampje
dan opnieuw. Als het waarschu-
wingslampje niet gaat branden als
de startknop wordt ingedrukt, of als
het lampje niet uitgaat na starten
met voldoende motorolie, vraag
dan een Yamaha dealer het elek-
trisch circuit te controleren.
l
Als het controlelampje voor brand-
stofniveau na starten blijft branden,
zet dan de motor af om het brand-
stofniveau te controleren. Vul zo
nodig brandstof bij en controleer
dan het controlelampje opnieuw.
Als het controlelampje niet gaat
branden als de startknop wordt in-
gedrukt, of als het lampje niet uit-
gaat terwijl gestart wordt met
voldoende brandstof, vraag dan
een Yamaha dealer het elektrisch
circuit te controleren.
_5. Zet na het starten van de motor de
chokehendel tot halverwege terug.
DCA00045
LET OP:_ Trek nooit snel op terwijl de motor nog
koud is, dit verkort de levensduur van de
motor! _6. Zet de choke uit zodra de motor warm
is.
OPMERKING:_ l
De motor is warm wanneer hij normaal
reageert op de gasbediening terwijl de
choke uit is gezet.
l
Wanneer de motor stationair draait
terwijl de choke aan staat, wordt de ra-
diatorkoelvin ongeacht de koelvloei-
stoftemperatuur automatisch aan- en
uitgeschakeld en kan het stationair
toerental iets variëren. Dit duidt echter
niet op een storing.
_
D_4km.book Page 2 Monday, September 11, 2000 7:29 PM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-3
5
DAU01258
Starten van een warme motor Volg dezelfde procedure als bij starten van
een koude motor, alleen is het gebruik van
de choke niet nodig als de motor warm is.
DAU00423
Schakelen van versnellingen Door de versnellingen te schakelen kunt u
het beschikbare motorvermogen doseren
bij het wegrijden, optrekken, tegen een hel-
ling oprijden etc.
De schakelstanden worden getoond in de
afbeelding.OPMERKING:_ Om de versnellingsbak in de vrijstand te
schakelen wordt het schakelpedaal enkele
malen ingetrapt totdat het einde van de slag
bereikt is, waarna het pedaal iets wordt op-
getrokken. _
DC000048
LET OP:_ l
Rijd niet lange tijd met afgezette
motor, ook niet met de versnel-
lingsbak in de vrijstand, en sleep de
motorfiets niet over lange afstan-
den. De versnellingsbak wordt al-
leen afdoende gesmeerd terwijl de
motor draait. Door onvoldoende
smering kan de versnellingsbak
worden beschadigd.
l
Gebruik altijd de koppeling om de
versnellingsbak te schakelen om zo
schade aan de motor, de versnel-
lingsbak en de aandrijving te voor-
komen; door hun constructie zijn
deze niet bestand tegen de schok-
ken die optreden bij belast schake-
len.
_
1. Schakelpedaal
N. Vrijstand
D_4km.book Page 3 Monday, September 11, 2000 7:29 PM
