YAMAHA XJR 1300 2000 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2000, Model line: XJR 1300, Model: YAMAHA XJR 1300 2000Pages: 95, PDF-Größe: 2.95 MB
Page 11 of 95

2-1
2
GAU00026

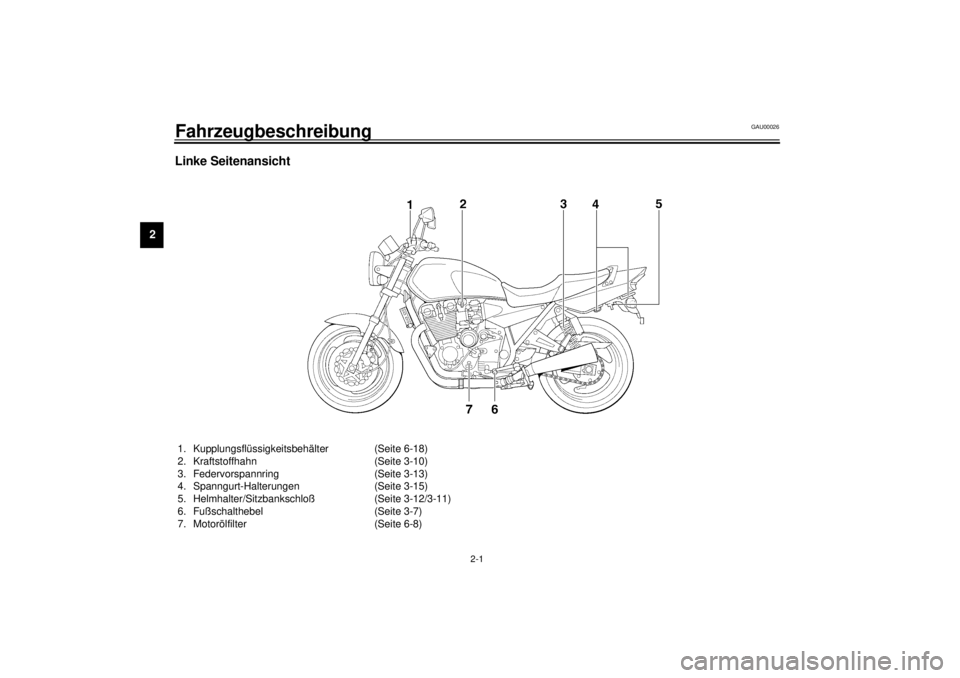

2-FahrzeugbeschreibungLinke Seitenansicht1. Kupplungsflüssigkeitsbehälter (Seite 6-18)
2. Kraftstoffhahn (Seite 3-10)
3. Federvorspannring (Seite 3-13)
4. Spanngurt-Halterungen (Seite 3-15)
5. Helmhalter/Sitzbankschloß (Seite 3-12/3-11)
6. Fußschalthebel (Seite 3-7)
7. Motorölfilter (Seite 6-8)
Page 12 of 95

Fahrzeugbeschreibung
2-2
2

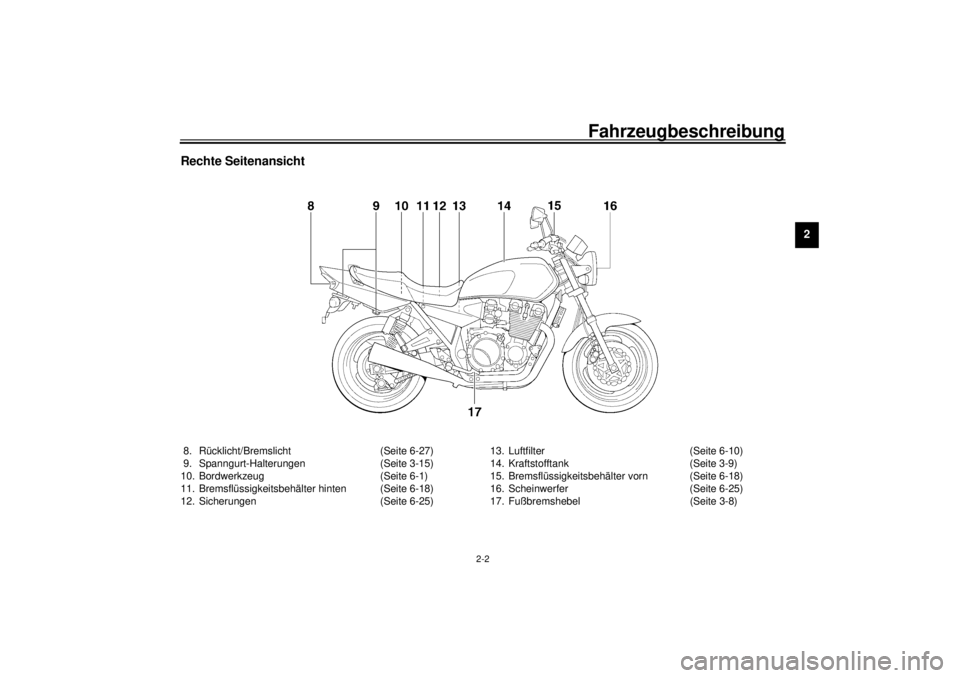

Rechte Seitenansicht8. Rücklicht/Bremslicht (Seite 6-27)
9. Spanngurt-Halterungen (Seite 3-15)
10. Bordwerkzeug (Seite 6-1)
11. Bremsflüssigkeitsbehälter hinten (Seite 6-18)
12. Sicherungen (Seite 6-25)13. Luftfilter (Seite 6-10)
14. Kraftstofftank (Seite 3-9)
15. Bremsflüssigkeitsbehälter vorn (Seite 6-18)
16. Scheinwerfer (Seite 6-25)
17. Fußbremshebel (Seite 3-8)
Page 13 of 95

Fahrzeugbeschreibung
2-3
2

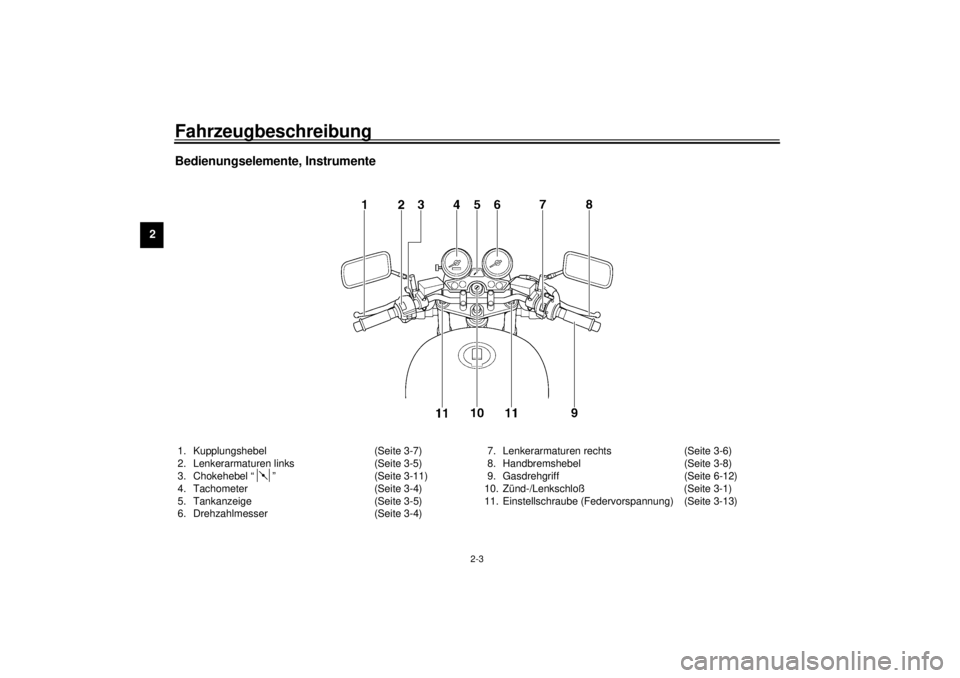

Bedienungselemente, Instrumente1. Kupplungshebel (Seite 3-7)
2. Lenkerarmaturen links (Seite 3-5)
3. Chokehebel “ ” (Seite 3-11)
4. Tachometer (Seite 3-4)
5. Tankanzeige (Seite 3-5)
6. Drehzahlmesser (Seite 3-4)7. Lenkerarmaturen rechts (Seite 3-6)
8. Handbremshebel (Seite 3-8)
9. Gasdrehgriff (Seite 6-12)
10. Zünd-/Lenkschloß (Seite 3-1)
11. Einstellschraube (Federvorspannung) (Seite 3-13)
Page 14 of 95

3

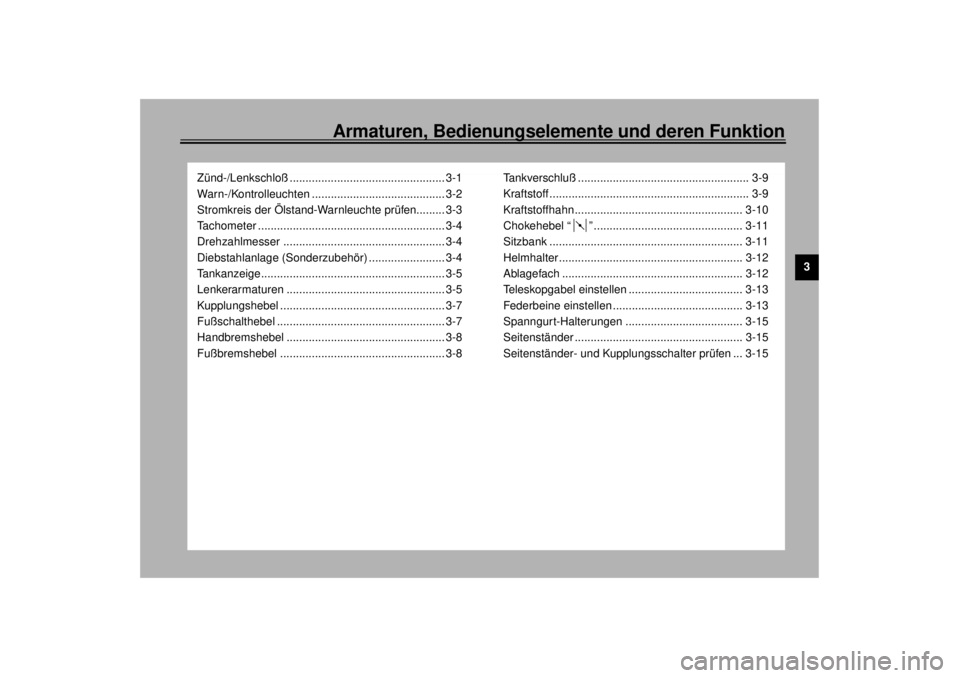

Armaturen, Bedienungselemente und deren Funktion
Zünd-/Lenkschloß ................................................. 3-1
Warn-/Kontrolleuchten .......................................... 3-2
Stromkreis der Ölstand-Warnleuchte prüfen......... 3-3
Tachometer ........................................................... 3-4
Drehzahlmesser ................................................... 3-4
Diebstahlanlage (Sonderzubehör) ........................ 3-4
Tankanzeige.......................................................... 3-5
Lenkerarmaturen .................................................. 3-5
Kupplungshebel .................................................... 3-7
Fußschalthebel ..................................................... 3-7
Handbremshebel .................................................. 3-8
Fußbremshebel .................................................... 3-8Tankverschluß ...................................................... 3-9
Kraftstoff ............................................................... 3-9
Kraftstoffhahn ..................................................... 3-10
Chokehebel “ ” ............................................... 3-11
Sitzbank ............................................................. 3-11
Helmhalter.......................................................... 3-12
Ablagefach ......................................................... 3-12
Teleskopgabel einstellen .................................... 3-13
Federbeine einstellen ......................................... 3-13
Spanngurt-Halterungen ..................................... 3-15
Seitenständer ..................................................... 3-15
Seitenständer- und Kupplungsschalter prüfen ... 3-15
Page 15 of 95

3-1
3
GAU00027
3-Armaturen, Bedienungselemente und deren Funktion
GAU00029

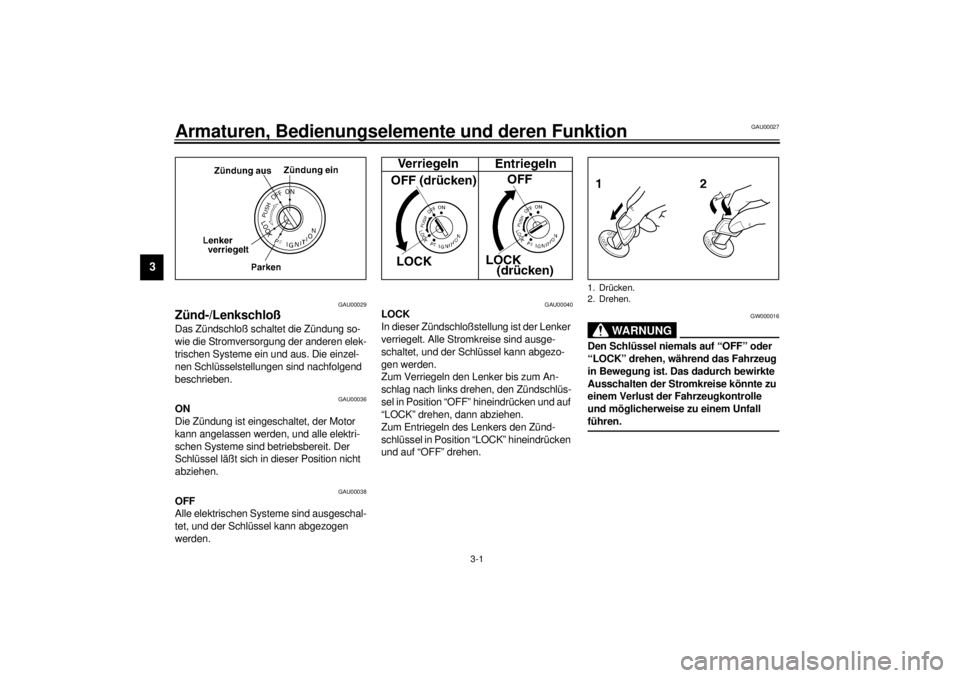

Zünd-/LenkschloßDas Zündschloß schaltet die Zündung so-
wie die Stromversorgung der anderen elek-
trischen Systeme ein und aus. Die einzel-
nen Schlüsselstellungen sind nachfolgend
beschrieben.
GAU00036
ON
Die Zündung ist eingeschaltet, der Motor
kann angelassen werden, und alle elektri-
schen Systeme sind betriebsbereit. Der
Schlüssel läßt sich in dieser Position nicht
abziehen.
GAU00038
OFF
Alle elektrischen Systeme sind ausgeschal-
tet, und der Schlüssel kann abgezogen
werden.
GAU00040
LOCK
In dieser Zündschloßstellung ist der Lenker
verriegelt. Alle Stromkreise sind ausge-
schaltet, und der Schlüssel kann abgezo-
gen werden.
Zum Verriegeln den Lenker bis zum An-
schlag nach links drehen, den Zündschlüs-
sel in Position “OFF” hineindrücken und auf
“LOCK” drehen, dann abziehen.
Zum Entriegeln des Lenkers den Zünd-
schlüssel in Position “LOCK” hineindrücken
und auf “OFF” drehen.
GW000016
WARNUNG
@ Den Schlüssel niemals auf “OFF” oder
“LOCK” drehen, während das Fahrzeug
in Bewegung ist. Das dadurch bewirkte
Ausschalten der Stromkreise könnte zu
einem Verlust der Fahrzeugkontrolle
und möglicherweise zu einem Unfall
führen. @1. Drücken.
2. Drehen.
Page 16 of 95

Armaturen, Bedienungselemente und deren Funktion
3-2
3
GAU01590
(Parken)
In dieser Zündschloßstellung ist der
Lenker verriegelt. Die Parkbeleuchtung,
bestehend aus Standlicht vorn und Rück-
licht, ist eingeschaltet. Die anderen elek-
trischen Systeme sind ausgeschaltet.
(Bei einer langen Standzeit in der Posi-
tion “ ” kann die eingeschaltete Park-
beleuchtung die Batterie entladen.)
Zuerst den Lenker verriegeln, dann den
Schlüssel auf “ ” drehen. Der Schlüssel
läßt sich in dieser Stellung abziehen.
GAU00056
Warn-/Kontrolleuchten
GAU00058
Blinker-Kontrolleuchten “ ” / “ ”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrolleuchte.
GAU00063
Fernlicht-Kontrolleuchte “ ”
Die Kontrolleuchte brennt bei eingeschalte-
tem Fernlicht.
GAU00061
Leerlauf-Kontrolleuchte “ ”
Die Kontrolleuchte brennt, wenn das Ge-
triebe sich in der Leerlaufstellung befindet.
GAU01313
Ölstand-Warnleuchte “ ”
Die Warnleuchte brennt bei zu niedrigem
Ölstand, um den Fahrer zu warnen. Der
Schaltkreis dieser Warnleuchte kann auf
nachfolgende Weise geprüft werden. (Sie-
he Seite 3-3.)
GC000000
ACHTUNG:@ Den Motor bei zu geringem Ölstand
nicht anlassen oder betreiben. @HINWEIS:@ Trotz korrektem Ölstand kann es vorkom-
men, daß die Ölstand-Warnleuchte an
Steigungen oder während plötzlichen Be-
schleunigungs- bzw. Abbremsvorgängen
flackert, was in diesem Fall nicht auf eine
Betriebsstörung zurückzuführen ist. @
1. Blinker-Kontrolleuchte links “ ”
2. Fernlicht-Kontrolleuchte “ ”
3. Leerlauf-Kontrolleuchte “ ”
4. Blinker-Kontrolleuchte rechts “ ”
5. Ölstand-Warnleuchte “ ”
Page 17 of 95

Armaturen, Bedienungselemente und deren Funktion
3-3
3
GAU00073
Stromkreis der Ölstand-Warnleuchte prüfen
CB-52G
Einige Sekunden warten.
(Siehe HINWEIS.)
Ölstand-Warnleuchte erlischt.
Ölstand-Warnleuchte brennt weiter.
Motorölstand prüfen.
Ölstand-Warn-
leuchte brennt.
Ölstand-Warnleuchte brennt
noch immer nicht.
Motorölstand und Strom-
kreis der Warnleuchte sind in
Ordnung. Fahrzeug kann
gefahren werden.
Kupplungshebel ziehen oder Getriebe in Leerlauf-
stellung bringen und Starterschalter drücken.
Den Stromkreis der Warn-
leuchte von einem YAMAHA-
Händler überprüfen lassen.
Ölstand ist
ausreichend.
Motoröl
nachfüllen.Ölstand ist
zu niedrig.
Zündschlüssel auf “ON”,
Motorstoppschalter auf “ ”
HINWEIS:Beim Einschalten der Zündung sollte die Ölstand-
Warnleuchte aufleuchten und erlöschen. Leuchtet die
Kontrolleuchte nicht auf, den Stromkreis vom YAMAHA-
Händler prüfen lassen.
Page 18 of 95

Armaturen, Bedienungselemente und deren Funktion
3-4
3
GAU00097
TachometerZum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und
einen Tageskilometerzähler auf. Der Ta-
geskilometerzähler kann mit dem Rück-
stellknopf auf Null zurückgesetzt werden.
In Verbindung mit der Tankanzeige kann
damit z. B. die durchschnittliche Reich-
weite einer Tankfüllung ermittelt werden,
was die Planung von Tankintervallen er-
laubt.
GAU00101
DrehzahlmesserDer elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
GC000003
ACHTUNG:@ Nicht in den roten Bereich drehen!
Roter Bereich: ab 9.500 U/min @
GAU00109
Diebstahlanlage (Sonderzubehör)Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann vom YAMAHA-Händler
installiert werden.
1. Rückstellknopf
2. Tageskilometerzähler
3. Kilometerzähler
4. Tachometer
1. Drehzahlmesser
2. Roter Bereich
Page 19 of 95

Armaturen, Bedienungselemente und deren Funktion
3-5
3
GAU00110
TankanzeigeDie Tankanzeige zeigt den Kraftstoffvorrat
an. Wenn die Nadel auf “E” (empty = leer)
absinkt, verbleiben noch ca. 4,5 L Kraftstoff
im Tank.
GAU00118
Lenkerarmaturen
GAU00120
Lichthupenschalter “PASS”
Um die Lichthupe zu betätigen, den Licht-
hupenschalter drücken.
GAU00121
Abblendschalter
Zum Einschalten des Fernlichts auf “ ”,
zum Einschalten des Abblendlichts auf
“ ” stellen.
GAU00127
Blinkerschalter
Vor dem Rechtsabbiegen den Schalter in
Richtung “ ” drücken; vor dem Linksab-
biegen den Schalter in Richtung “ ” drük-
ken. Sobald der Schalter losgelassen wird,
kehrt er in seine Mittelstellung zurück. Um
die Blinker auszuschalten, den Schalter
hineindrücken, nachdem dieser in seine
Mittelstellung zurückgebracht wurde.
GAU00129
Hupenschalter “ ”
Dieser Schalter löst die Hupe aus.
1. Tankanzeige
1. Lichthupenschalter “PASS”
2. Abblendschalter
3. Blinkerschalter
4. Hupenschalter “ ”
Page 20 of 95

Armaturen, Bedienungselemente und deren Funktion
3-6
3
GAU00138

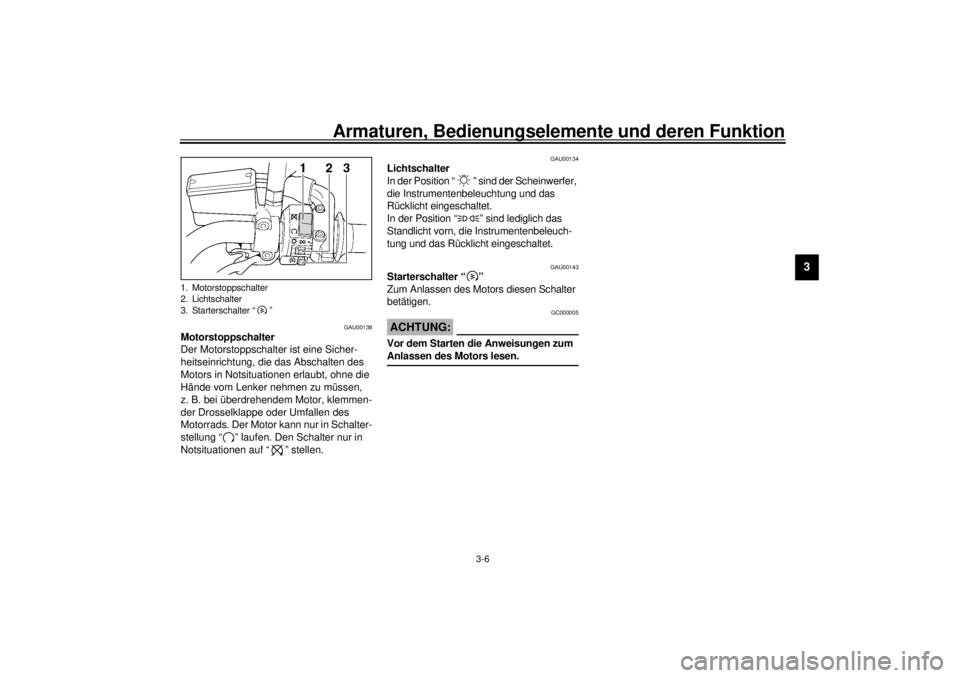

Motorstoppschalter
Der Motorstoppschalter ist eine Sicher-
heitseinrichtung, die das Abschalten des
Motors in Notsituationen erlaubt, ohne die
Hände vom Lenker nehmen zu müssen,
z. B. bei überdrehendem Motor, klemmen-
der Drosselklappe oder Umfallen des
Motorrads. Der Motor kann nur in Schalter-
stellung “ ” laufen. Den Schalter nur in
Notsituationen auf “ ” stellen.
GAU00134
Lichtschalter
In der Position “ ” sind der Scheinwerfer,
die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet.
In der Position “ ” sind lediglich das
Standlicht vorn, die Instrumentenbeleuch-
tung und das Rücklicht eingeschaltet.
GAU00143
Starterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen.
GC000005
ACHTUNG:@ Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen. @
1. Motorstoppschalter
2. Lichtschalter
3. Starterschalter “ ”
