ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
6
FAU01756
Réglage du contacteur de freinLe contacteur de frein arrière est actionné par la
pédale de frein et son réglage est correct si le feu
stop s’allume juste avant que le freinage ne se
produise. Régler le contacteur de frein comme
suit:
1. Déposer le cache A. (Voir les explications
relatives à la dépose et à la mise en place
des caches à la page 6-5.)
2. Maintenir le contacteur afin de l’immobi-
liser pendant que l’on tourne l’écrou de ré-
glage.3. Tourner l’écrou de réglage dans le sens
a
si le feu stop s’allume trop tard.
Tourner l’écrou de réglage dans le sens
b
si le feu stop s’allume trop tôt.
FAU00715
Contrôle des plaquettes de frein
avant et arrièreChaque frein dispose d’un indicateur d’usure.
L’indicateur permet de vérifier l’usure de pla-
quette de frein sans démontage du frein. Action-
ner le frein et vérifier l’indicateur d’usure. Si
l’indicateur d’usure arrive PRESQUE en con-
tact avec le disque, faire remplacer les plaquet-
tes par un concessionnaire Yamaha.
1. Contacteur de feu stop
2. Écrou de réglage
1. Ergot d’indication d’usure (´ 2)Avant
Arrière

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-18
6
FAU01800*
Contrôle du niveau du liquide de
freinSi le niveau de liquide de frein est insuffisant,
des bulles d’air peuvent se former dans le sys-
tème de freinage ou d’embrayage, ce qui risque
de réduire leur efficacité.
Avant de démarrer, s’assurer que le liquide de
frein arrive au-dessus du repère de niveau mini-
mum et remettre à niveau si nécessaire. Un ni-
veau de liquide de frein bas peut révéler la pré-
sence d’une fuite ou l’usure des plaquettes. Si le
niveau du liquide de frein est bas, vérifier
l’usure des plaquettes de frein et s’il y a fuite au
niveau du circuit de frein et d’embrayage.N.B.:Le maître cylindre arrière se trouve derrière le
cache A.
Prendre les précautions suivantes:l
Avant de vérifier le niveau du liquide,
s’assurer, en tournant le guidon, que le
haut du maître cylindre est à l’horizontale.
l
N’utiliser qu’un liquide de frein de la qua-
lité recommandée. Si cette consigne n’est
pas respectée, les joints en caoutchouc ris-
quent de se détériorer et de causer une
fuite, réduisant ainsi les performances de
freinage ou d’embrayage.
l
Toujours ajouter du liquide de frein du
même type. Le mélange de liquides diffé-
rents risque de provoquer une réaction chi-
mique nuisible au fonctionnement du frein
ou de l’embrayage.
l
Veiller à ne pas laisser entrer d’eau dans le
maître cylindre. L’eau abaisse nettement
le point d’ébullition du liquide et risque de
provoquer un bouchon de vapeur.
l
Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Toujours
essuyer soigneusement et promptement
toute trace de liquide renversé.
l
Si le niveau du liquide de frein diminue
subitement, demander à un concession-
naire Yamaha d’en déterminer la cause.
1. Repère de niveau minimumAvant
1. Repère de niveau minimumLiquide de frein recommandé: DOT 4Arrière
1. Repère de niveau minimumEmbrayage

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-19
6
FAU00742
Changement du liquide de freinLe changement du liquide doit obligatoirement
être effectué par un mécanicien Yamaha. Con-
fier le remplacement des pièces suivantes à un
concessionnaire Yamaha. Ces pièces sont à
remplacer lors d’un entretien périodique ou
lorsqu’elles sont endommagées ou qu’elles
fuient.l
bagues d’étanchéité (tous les deux ans)
l
flexibles de frein (tous les quatre ans)
FAU00745
Contrôle de la flèche de la chaîne de
transmissionN.B.:@ Faire tourner plusieurs fois la roue et rechercher
la position de la roue correspondant à la plus
forte tension de la chaîne. Vérifier et/ou régler la
flèche de la chaîne en maintenant la roue à cette
position. @Placer la motocyclette sur sa béquille centrale
avant de contrôler la chaîne de transmission.
Vérifier la flèche à l’endroit indiqué sur l’illus-
tration. La flèche normale est d’environ 20 à
30 mm. Si la flèche dépasse 30 mm, régler la
tension.
FAU01251
Réglage de la flèche de la chaîne de
transmission1. Desserrer l’écrou d’axe.
2. Desserrer les contre-écrous de chaque
côté. Pour tendre la chaîne, tourner ses
boulons de réglage dans le sens
a.
Pour détendre la chaîne, tourner ses bou-
lons de réglage dans le sens
b et pousser
la roue vers l’avant. Serrer chaque boulon
de réglage du même nombre de tours afin
de maintenir un alignement d’axe correct.
Des repères figurent de chaque côté du
bras oscillant. Ces repères permettent de
centrer la roue arrière.
a. Flèche de la chaîne
1. Contre-écrou
2. Boulon de réglage
3. Écrou d’axe
4. Repères d’alignement

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-20
6
FC000096
ATTENTION:@ Une chaîne trop tendue impose des efforts ex-
cessifs au moteur et à d’autres organes vi-
taux. Maintenir la flèche de la chaîne dans les
limites spécifiées. @3. Après ce réglage, serrer les contre-écrous.
Serrer l’écrou d’axe au couple spécifié.
FAU03006
Lubrification de la chaîne de
transmissionLa chaîne se compose de nombreuses petites
pièces frottant les unes sur les autres. Si la
chaîne n’est pas entretenue correctement, elle
s’usera rapidement. C’est pourquoi il convient
de l’entretenir régulièrement. Cet entretien est
particulièrement nécessaire lors de déplace-
ments dans des régions poussiéreuses. Cette
motocyclette est équipée d’une chaîne de type
sans fin. Des nettoyages à la vapeur, au jet à
forte pression ou à l’aide de dissolvants risquent
d’endommager la chaîne et sont à éviter. N’uti-
liser que du kérosène (pétrole lampant) pour
nettoyer la chaîne de transmission. La sécher et
la lubrifier abondamment avec de l’huile de mo-
teur SAE 30 à 50W. Ne jamais utiliser d’autres
lubrifiants. Ceux-ci peuvent contenir des dissol-
vants qui risquent d’endommager les chaînes
sans fin.
FC000097
ATTENTION:@ Toujours huiler la chaîne après avoir lavé la
motocyclette ou après avoir roulé sous la
pluie. @
FAU02962
Inspection et lubrification des câbles
FW000112
AVERTISSEMENT
@ Veiller à ce que les gaines de câble soient en
bon état, sans quoi les câbles vont rouiller ra-
pidement, ce qui risquerait d’entraver leur
fonctionnement. Remplacer tout câble en-
dommagé dès que possible afin d’éviter un
accident. @Lubrifier les câbles et leurs extrémités. Si un câ-
ble ne fonctionne pas en douceur, le faire rem-
placer par un concessionnaire Yamaha. Couple de serrage:
Écrou d’axe:
150 Nm (15,0 m·kg)Lubrifiant recommandé:
Huile de moteur

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-21
6
FAU00773
Lubrification du câble
d’accélération et de la poignée des
gazLors de la lubrification du câble d’accélération,
lubrifier également l’intérieur de la poignée des
gaz. En effet, cette dernière doit être retirée pour
pouvoir accéder à l’extrémité du câble. Après
avoir enlevé les vis, maintenir l’extrémité du câ-
ble en l’air et faire couler plusieurs gouttes de
lubrifiant le long du câble. Avant le remontage,
lubrifier la surface métallique de la poignée des
gaz avec une graisse universelle.
FAU02984
Lubrification des pédales de frein et
de sélectionLubrifier les pivots.
FAU02985
Lubrification des leviers de frein et
d’embrayageLubrifier les pivots.
Lubrifiant recommandé:
Huile de moteur
Lubrifiant recommandé:
Huile de moteur

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-22
6
FAU02965
Lubrification des béquilles latérale
et centraleLubrifier les raccords et les articulations.
S’assurer que les béquilles centrale et latérale se
déploient et se replient en douceur.
FW000114
AVERTISSEMENT
@ Si la béquille centrale et/ou latérale ne fonc-
tionnent pas en douceur, consulter un conces-
sionnaire Yamaha. @
FAU02939
Inspection de la fourche avantContrôle visuel
FW000115
AVERTISSEMENT
@ Caler soigneusement la motocyclette pour
qu’elle ne puisse se renverser. @S’assurer que le tube plongeur n’est ni griffé ni
endommagé et qu’il n’y a pas de fuite d’huile
importante au niveau de la fourche avant.
Contrôle du fonctionnement
1. Placer la motocyclette sur une surface de
niveau.
2. Maintenir la motocyclette à la verticale et
actionner le frein avant.
3. Appuyer vigoureusement et à plusieurs re-
prises sur le guidon pour vérifier si la dé-
tente de la fourche se fait en douceur.
FC000098
ATTENTION:@ Si la fourche avant est endommagée ou si elle
ne fonctionne pas en douceur, consulter un
concessionnaire Yamaha. @
Lubrifiant recommandé:
Huile de moteur

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-23
6
FAU00794
Inspection de la directionContrôler régulièrement l’état de la direction.
Des roulements de direction usés ou présentant
du jeu pourraient constituer un danger. Placer
une cale sous le moteur pour surélever la roue
avant. Saisir l’extrémité inférieure des four-
reaux de fourche avant et leur imprimer un mou-
vement d’avant en arrière. Si un jeu quelconque
est détecté, faire contrôler et régler la direction
par un concessionnaire Yamaha. Le contrôle est
plus facile si la roue avant est déposée.
FW000115
AVERTISSEMENT
@ Caler soigneusement la motocyclette pour
qu’elle ne puisse se renverser. @
FAU01144
Roulements de roueSi le moyeu de roue avant ou arrière a du jeu ou
si une roue ne tourne pas en douceur, faire ins-
pecter les roulements de roue par un concession-
naire Yamaha.
FAU01271
BatterieCette motocyclette est équipée d’une batterie de
type étanche. Il n’est dès lors pas nécessaire de
vérifier le niveau d’électrolyte ou de remplir la
batterie d’eau distillée.l
Si la batterie semble être déchargée, con-
sulter un concessionnaire Yamaha.
l
Si des accessoires électriques optionnels
sont installés sur la motocyclette, la batte-
rie se décharge plus rapidement. Il faudra
donc la recharger périodiquement.

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-24
6
FW000116
AVERTISSEMENT
@ L’électrolyte de batterie est extrêmement
toxique et peut causer de graves brûlures. Il
contient de l’acide sulfurique. Éviter tout
contact avec la peau, les yeux ou les vête-
ments.
ANTIDOTE:l
EXTERNE: rincer abondamment à
l’eau courante.
l
INTERNE: boire beaucoup d’eau ou de
lait. Continuer avec du lait de magnésie,
un œuf battu ou de l’huile végétale.
Consulter immédiatement un médecin.
l
YEUX: rincer à l’eau courante pendant
15 minutes et consulter rapidement un
médecin.
Les batteries produisent des gaz explosifs.
Les tenir éloignées des étincelles, des flam-
mes, des cigarettes, etc. Veiller à avoir une
aération adéquate lors de la recharge ou de
l’utilisation de la batterie dans un local
fermé. Toujours se protéger les yeux lors de
travaux à proximité d’une batterie.
TENIR HORS DE PORTÉE DES EN-
FANTS.
@
Remisage de la batterie
Si la motocyclette est remisée pendant un mois
ou plus, déposer la batterie, la charger à fond et
la ranger dans un endroit frais et sec.
FC000102
ATTENTION:@ l
Recharger la batterie à fond avant de la
remiser. Remiser une batterie déchar-
gée risque de l’endommager de façon
irréversible.
l
Utiliser un chargeur conçu pour les bat-
teries étanches (MF). L’utilisation d’un
chargeur de type conventionnel risque
d’endommager la batterie. Si un char-
geur pour batteries étanches n’est pas
disponible, contacter un concession-
naire Yamaha.
l
En remontant la batterie sur le véhi-
cule, toujours veiller à effectuer correc-
tement les connexions.
@

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-25
6
FAU01470

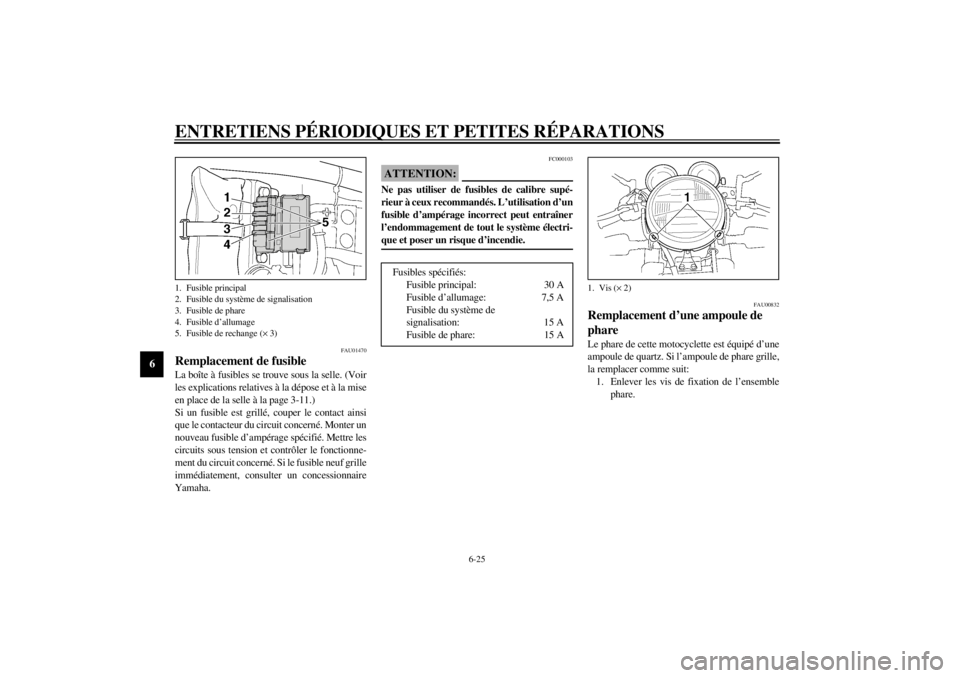

Remplacement de fusibleLa boîte à fusibles se trouve sous la selle. (Voir
les explications relatives à la dépose et à la mise
en place de la selle à la page 3-11.)
Si un fusible est grillé, couper le contact ainsi
que le contacteur du circuit concerné. Monter un
nouveau fusible d’ampérage spécifié. Mettre les
circuits sous tension et contrôler le fonctionne-
ment du circuit concerné. Si le fusible neuf grille
immédiatement, consulter un concessionnaire
Yamaha.
FC000103
ATTENTION:@ Ne pas utiliser de fusibles de calibre supé-
rieur à ceux recommandés. L’utilisation d’un
fusible d’ampérage incorrect peut entraîner
l’endommagement de tout le système électri-
que et poser un risque d’incendie. @
FAU00832
Remplacement d’une ampoule de
phareLe phare de cette motocyclette est équipé d’une
ampoule de quartz. Si l’ampoule de phare grille,
la remplacer comme suit:
1. Enlever les vis de fixation de l’ensemble
phare.
1. Fusible principal
2. Fusible du système de signalisation
3. Fusible de phare
4. Fusible d’allumage
5. Fusible de rechange (´ 3)
Fusibles spécifiés:
Fusible principal: 30 A
Fusible d’allumage: 7,5 A
Fusible du système de
signalisation: 15 A
Fusible de phare: 15 A
1. Vis (´ 2)

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-26
6

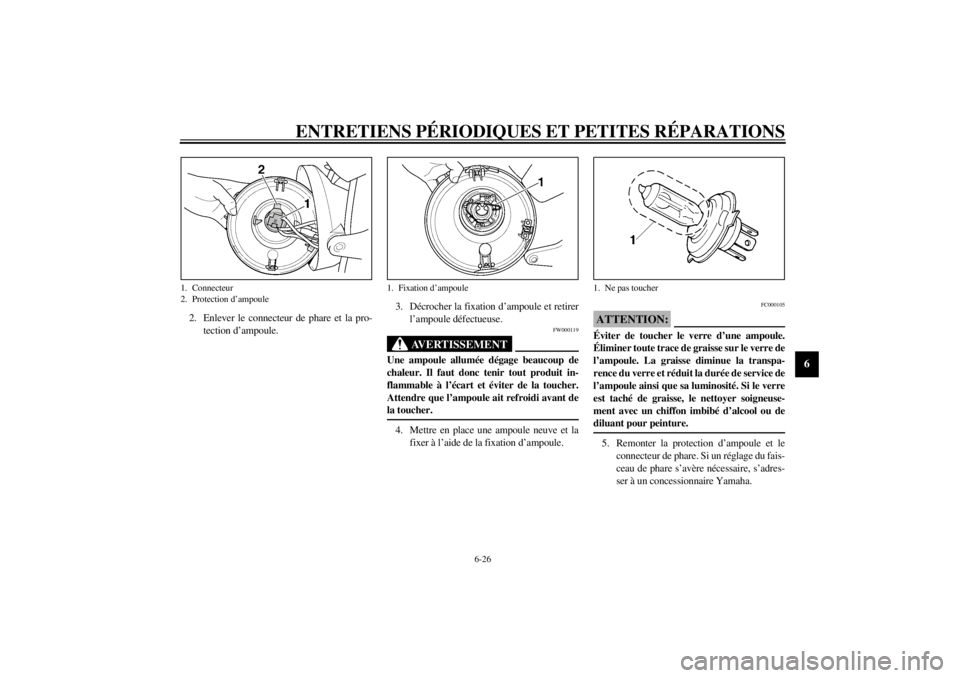

2. Enlever le connecteur de phare et la pro-
tection d’ampoule.3. Décrocher la fixation d’ampoule et retirer
l’ampoule défectueuse.
FW000119
AVERTISSEMENT
@ Une ampoule allumée dégage beaucoup de
chaleur. Il faut donc tenir tout produit in-
flammable à l’écart et éviter de la toucher.
Attendre que l’ampoule ait refroidi avant de
la toucher. @4. Mettre en place une ampoule neuve et la
fixer à l’aide de la fixation d’ampoule.
FC000105
ATTENTION:@ Éviter de toucher le verre d’une ampoule.
Éliminer toute trace de graisse sur le verre de
l’ampoule. La graisse diminue la transpa-
rence du verre et réduit la durée de service de
l’ampoule ainsi que sa luminosité. Si le verre
est taché de graisse, le nettoyer soigneuse-
ment avec un chiffon imbibé d’alcool ou de
diluant pour peinture. @5. Remonter la protection d’ampoule et le
connecteur de phare. Si un réglage du fais-
ceau de phare s’avère nécessaire, s’adres-
ser à un concessionnaire Yamaha.
1. Connecteur
2. Protection d’ampoule
1. Fixation d’ampoule
1. Ne pas toucher
