YAMAHA XJR 1300 2001 Instructieboekje (in Dutch)

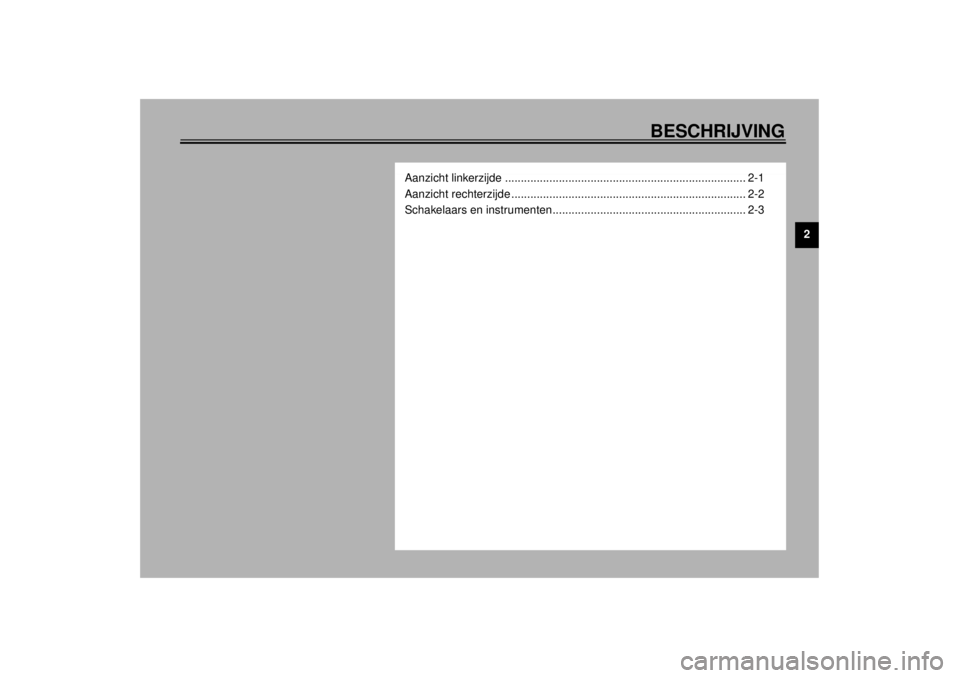

BESCHRIJVING
2
Aanzicht linkerzijde ............................................................................ 2-1
Aanzicht rechterzijde .......................................................................... 2-2
Schakelaars en instrumenten............................................................. 2-3
D_5ea.book Page 1 Tuesday, September 12, 2000 10:19 AM

2-1
2
DAU00026

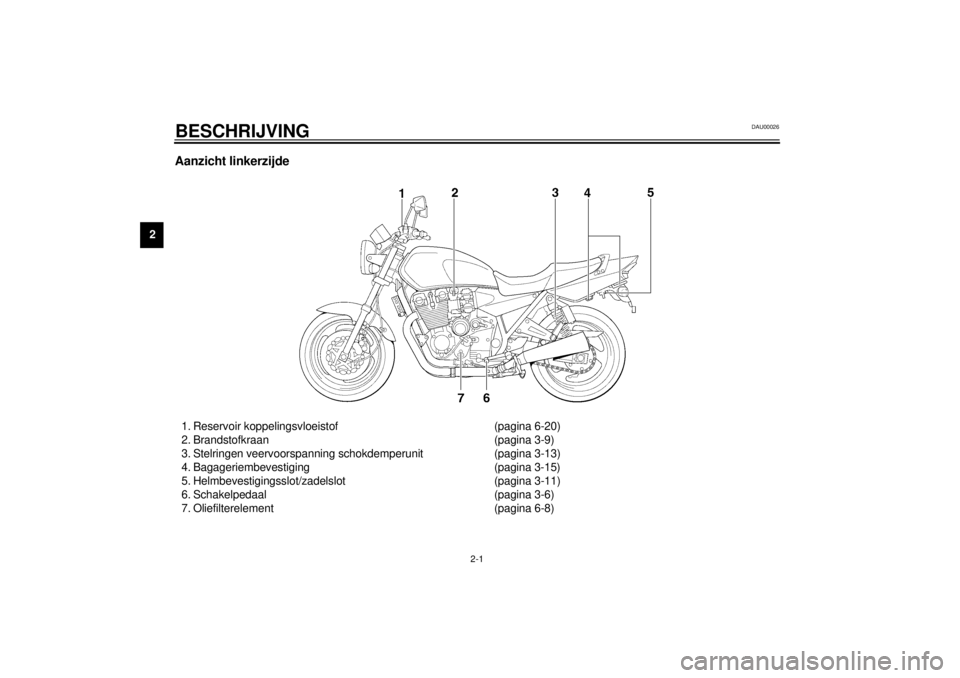

2-BESCHRIJVING Aanzicht linkerzijde1. Reservoir koppelingsvloeistof (pagina 6-20)
2. Brandstofkraan (pagina 3-9)
3. Stelringen veervoorspanning schokdemperunit (pagina 3-13)
4. Bagageriembevestiging (pagina 3-15)
5. Helmbevestigingsslot/zadelslot (pagina 3-11)
6. Schakelpedaal (pagina 3-6)
7. Oliefilterelement (pagina 6-8)
D_5ea.book Page 1 Tuesday, September 12, 2000 10:19 AM

BESCHRIJVING
2-2
2

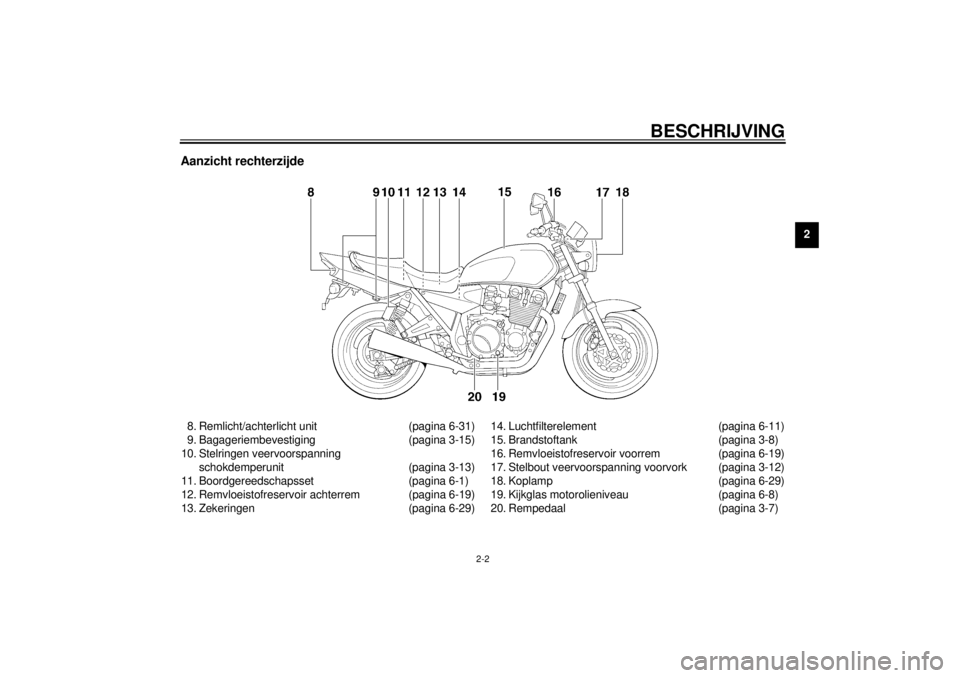

Aanzicht rechterzijde8. Remlicht/achterlicht unit (pagina 6-31)
9. Bagageriembevestiging (pagina 3-15)
10. Stelringen veervoorspanning
schokdemperunit (pagina 3-13)
11. Boordgereedschapsset (pagina 6-1)
12. Remvloeistofreservoir achterrem (pagina 6-19)
13. Zekeringen (pagina 6-29)14. Luchtfilterelement (pagina 6-11)
15. Brandstoftank (pagina 3-8)
16. Remvloeistofreservoir voorrem (pagina 6-19)
17. Stelbout veervoorspanning voorvork (pagina 3-12)
18. Koplamp (pagina 6-29)
19. Kijkglas motorolieniveau (pagina 6-8)
20. Rempedaal (pagina 3-7)
D_5ea.book Page 2 Tuesday, September 12, 2000 10:19 AM

BESCHRIJVING
2-3
2

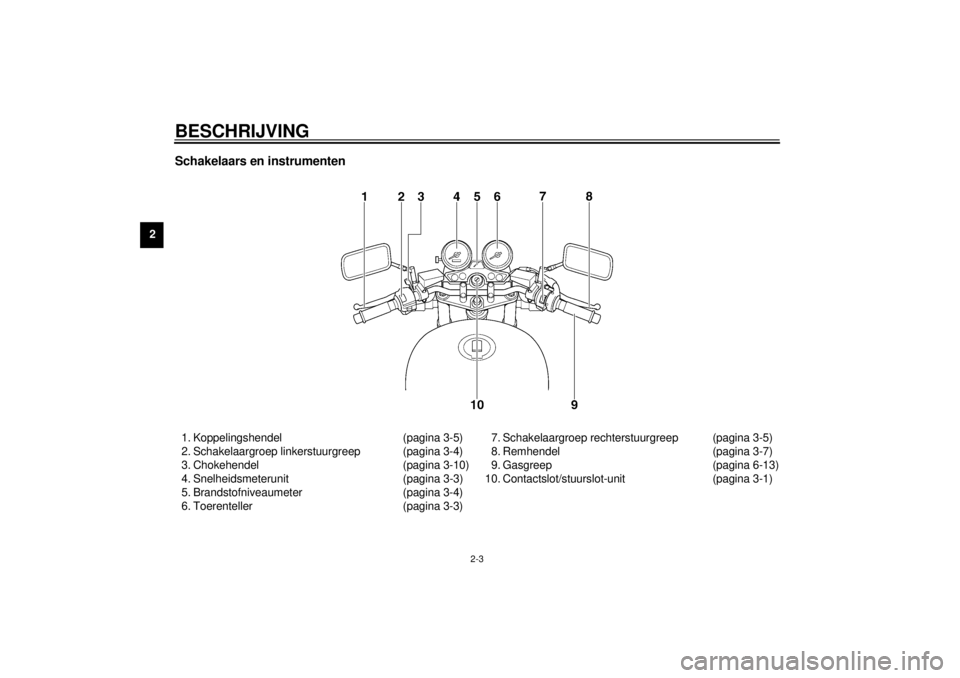

Schakelaars en instrumenten1. Koppelingshendel (pagina 3-5)
2. Schakelaargroep linkerstuurgreep (pagina 3-4)
3. Chokehendel (pagina 3-10)
4. Snelheidsmeterunit (pagina 3-3)
5. Brandstofniveaumeter (pagina 3-4)
6. Toerenteller (pagina 3-3)7. Schakelaargroep rechterstuurgreep (pagina 3-5)
8. Remhendel (pagina 3-7)
9. Gasgreep (pagina 6-13)
10. Contactslot/stuurslot-unit (pagina 3-1)
D_5ea.book Page 3 Tuesday, September 12, 2000 10:19 AM

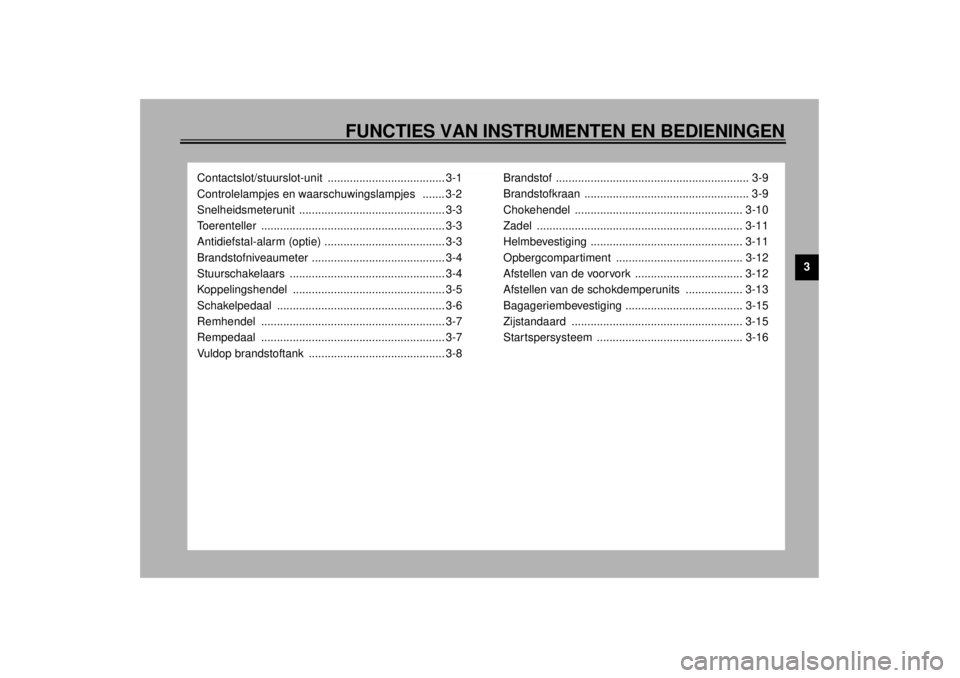

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3
Contactslot/stuurslot-unit ..................................... 3-1
Controlelampjes en waarschuwingslampjes ....... 3-2
Snelheidsmeterunit .............................................. 3-3
Toerenteller .......................................................... 3-3
Antidiefstal-alarm (optie) ...................................... 3-3
Brandstofniveaumeter .......................................... 3-4
Stuurschakelaars ................................................. 3-4
Koppelingshendel ................................................ 3-5
Schakelpedaal ..................................................... 3-6
Remhendel .......................................................... 3-7
Rempedaal .......................................................... 3-7
Vuldop brandstoftank ........................................... 3-8Brandstof ............................................................. 3-9
Brandstofkraan .................................................... 3-9
Chokehendel ..................................................... 3-10
Zadel ................................................................. 3-11
Helmbevestiging ................................................ 3-11
Opbergcompar timent ........................................ 3-12
Afstellen van de voorvork .................................. 3-12
Afstellen van de schokdemperunits .................. 3-13
Bagageriembevestiging ..................................... 3-15
Zijstandaard ...................................................... 3-15
Startspersysteem .............................................. 3-16
D_5ea.book Page 1 Tuesday, September 12, 2000 10:19 AM

3-1
3
DAU00027
3-FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
DAU00029

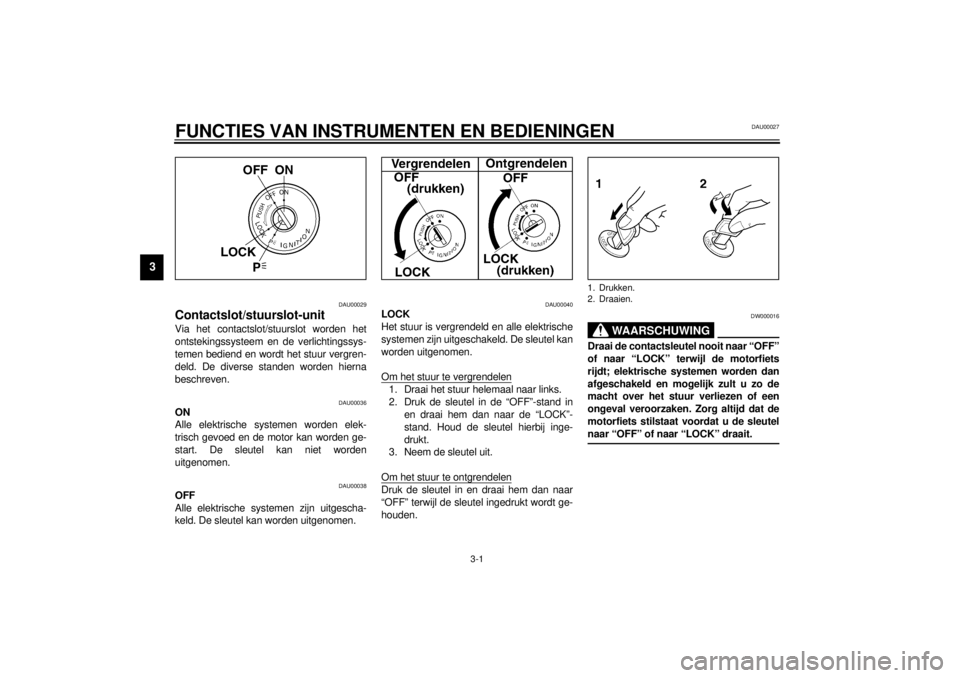

Contactslot/stuurslot-unit Via het contactslot/stuurslot worden het
ontstekingssysteem en de verlichtingssys-
temen bediend en wordt het stuur vergren-
deld. De diverse standen worden hierna
beschreven.
DAU00036
ON
Alle elektrische systemen worden elek-
trisch gevoed en de motor kan worden ge-
start. De sleutel kan niet worden
uitgenomen.
DAU00038
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
DAU00040
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.
Om het stuur te vergrendelen1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in
en draai hem dan naar de “LOCK”-
stand. Houd de sleutel hierbij inge-
drukt.
3. Neem de sleutel uit.
Om het stuur te ontgrendelenDruk de sleutel in en draai hem dan naar
“OFF” terwijl de sleutel ingedrukt wordt ge-
houden.
DW000016
WAARSCHUWING
_ Draai de contactsleutel nooit naar “OFF”
of naar “LOCK” terwijl de motorfiets
rijdt; elektrische systemen worden dan
afgeschakeld en mogelijk zult u zo de
macht over het stuur verliezen of een
ongeval veroorzaken. Zorg altijd dat de
motorfiets stilstaat voordat u de sleutel
naar “OFF” of naar “LOCK” draait. _1. Drukken.
2. Draaien.
D_5ea.book Page 1 Tuesday, September 12, 2000 10:19 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-2
3
DAU01590
(Parkeren)
Het stuur is vergrendeld en het achterlicht
en het parkeerlicht branden, maar alle ove-
rige elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar “ ” te kunnen draaien.
DCA00043
LET OP:_ Gebruik de parkeerverlichting niet gedu-
rende langere tijd, anders kan de accu
ontladen raken. _
DAU03034

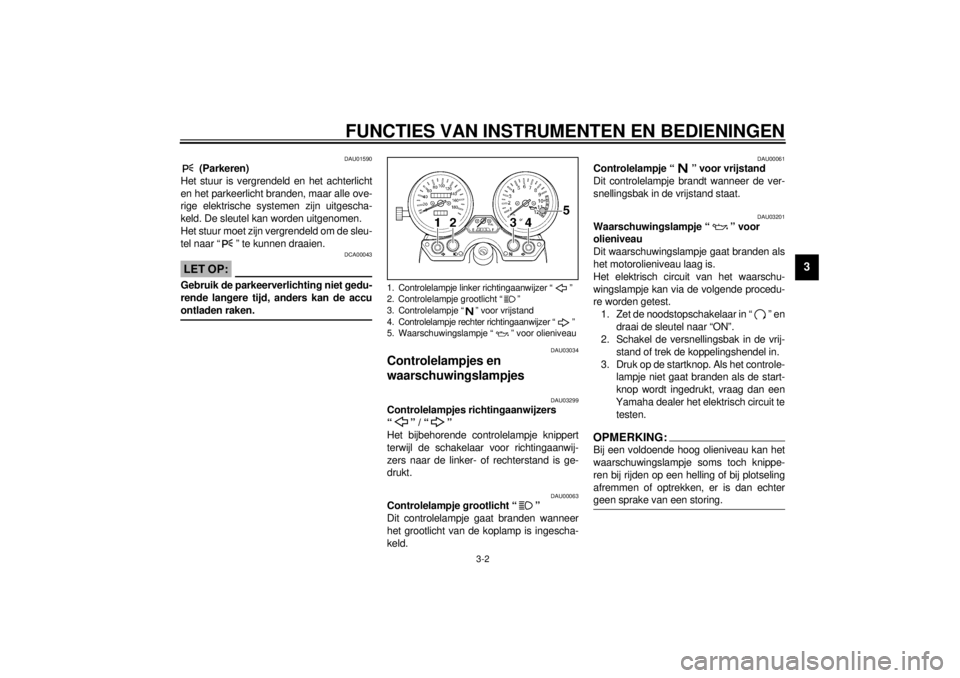

Controlelampjes en
waarschuwingslampjes
DAU03299
Controlelampjes richtingaanwijzers
“” / “”
Het bijbehorende controlelampje knippert
terwijl de schakelaar voor richtingaanwij-
zers naar de linker- of rechterstand is ge-
drukt.
DAU00063
Controlelampje grootlicht “ ”
Dit controlelampje gaat branden wanneer
het grootlicht van de koplamp is ingescha-
keld.
DAU00061
Controlelampje “ ” voor vrijstand
Dit controlelampje brandt wanneer de ver-
snellingsbak in de vrijstand staat.
DAU03201
Waarschuwingslampje “ ” voor
olieniveau
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is.
Het elektrisch circuit van het waarschu-
wingslampje kan via de volgende procedu-
re worden getest.
1. Zet de noodstopschakelaar in “ ” en
draai de sleutel naar “ON”.
2. Schakel de versnellingsbak in de vrij-
stand of trek de koppelingshendel in.
3. Druk op de startknop. Als het controle-
lampje niet gaat branden als de start-
knop wordt ingedrukt, vraag dan een
Yamaha dealer het elektrisch circuit te
testen.OPMERKING:_ Bij een voldoende hoog olieniveau kan het
waarschuwingslampje soms toch knippe-
ren bij rijden op een helling of bij plotseling
afremmen of optrekken, er is dan echter
geen sprake van een storing. _
1. Controlelampje linker richtingaanwijzer “ ”
2. Controlelampje grootlicht “ ”
3. Controlelampje “ ” voor vrijstand
4. Controlelampje rechter richtingaanwijzer “ ”
5. Waarschuwingslampje “ ” voor olieniveau
D_5ea.book Page 2 Tuesday, September 12, 2000 10:19 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
3
DAU00097

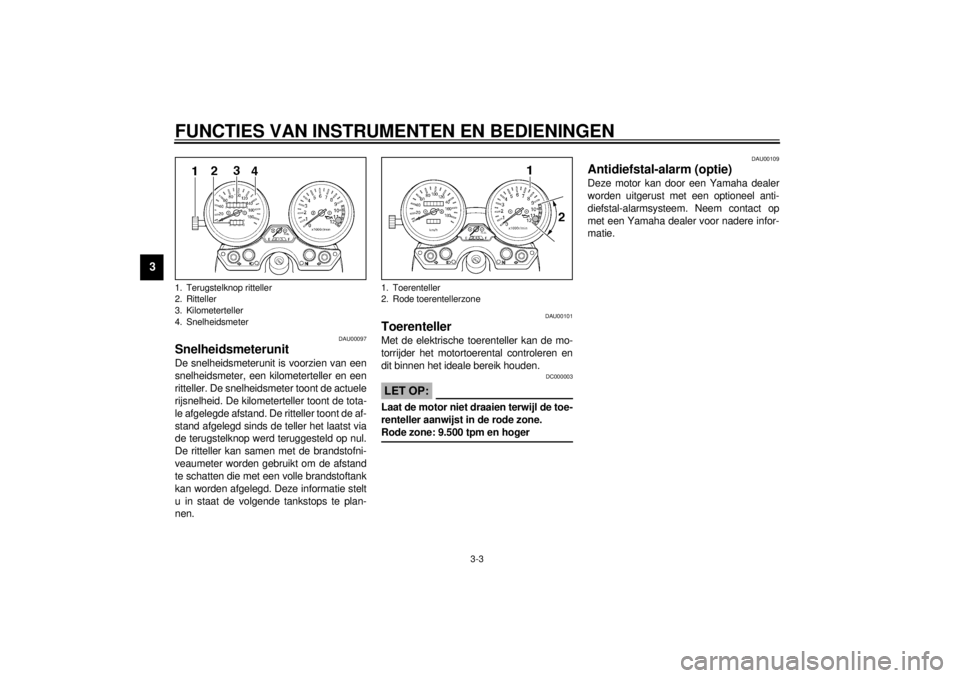

Snelheidsmeterunit De snelheidsmeterunit is voorzien van een
snelheidsmeter, een kilometerteller en een
ritteller. De snelheidsmeter toont de actuele
rijsnelheid. De kilometerteller toont de tota-
le afgelegde afstand. De ritteller toont de af-
stand afgelegd sinds de teller het laatst via
de terugstelknop werd teruggesteld op nul.
De ritteller kan samen met de brandstofni-
veaumeter worden gebruikt om de afstand
te schatten die met een volle brandstoftank
kan worden afgelegd. Deze informatie stelt
u in staat de volgende tankstops te plan-
nen.
DAU00101
Toerenteller Met de elektrische toerenteller kan de mo-
torrijder het motortoerental controleren en
dit binnen het ideale bereik houden.
DC000003
LET OP:_ Laat de motor niet draaien terwijl de toe-
renteller aanwijst in de rode zone.
Rode zone: 9.500 tpm en hoger _
DAU00109
Antidiefstal-alarm (optie) Deze motor kan door een Yamaha dealer
worden uitgerust met een optioneel anti-
diefstal-alarmsysteem. Neem contact op
met een Yamaha dealer voor nadere infor-
matie.
1. Terugstelknop ritteller
2. Ritteller
3. Kilometerteller
4. Snelheidsmeter
1. Toerenteller
2. Rode toerentellerzone
D_5ea.book Page 3 Tuesday, September 12, 2000 10:19 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3
DAU00110

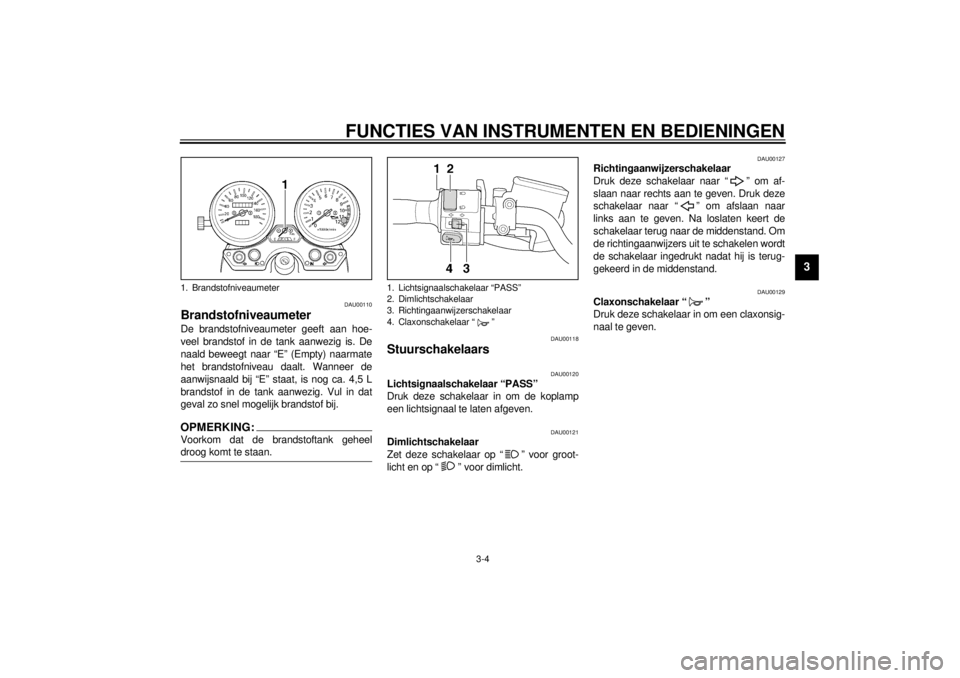

Brandstofniveaumeter De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
naald beweegt naar “E” (Empty) naarmate
het brandstofniveau daalt. Wanneer de
aanwijsnaald bij “E” staat, is nog ca. 4,5 L
brandstof in de tank aanwezig. Vul in dat
geval zo snel mogelijk brandstof bij.OPMERKING:_ Voorkom dat de brandstoftank geheel
droog komt te staan. _
DAU00118
Stuurschakelaars
DAU00120
Lichtsignaalschakelaar “PASS”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU00121
Dimlichtschakelaar
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
DAU00127
Richtingaanwijzerschakelaar
Druk deze schakelaar naar “ ” om af-
slaan naar rechts aan te geven. Druk deze
schakelaar naar “ ” om afslaan naar
links aan te geven. Na loslaten keert de
schakelaar terug naar de middenstand. Om
de richtingaanwijzers uit te schakelen wordt
de schakelaar ingedrukt nadat hij is terug-
gekeerd in de middenstand.
DAU00129
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
1. Brandstofniveaumeter
1. Lichtsignaalschakelaar “PASS”
2. Dimlichtschakelaar
3. Richtingaanwijzerschakelaar
4. Claxonschakelaar “ ”
D_5ea.book Page 4 Tuesday, September 12, 2000 10:19 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
3
DAU00138

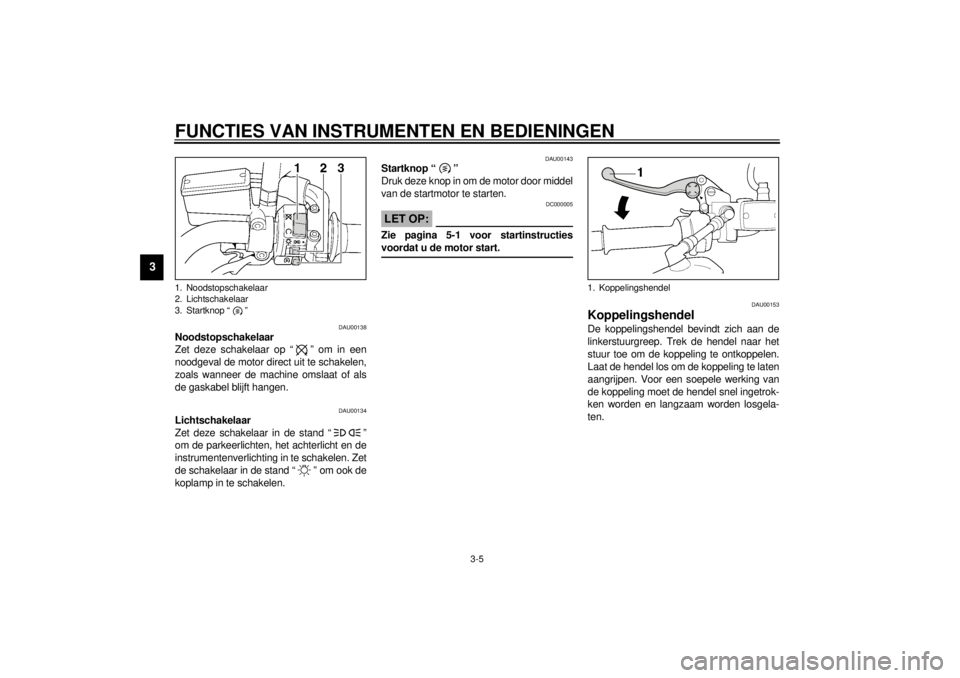

Noodstopschakelaar
Zet deze schakelaar op “ ” om in een
noodgeval de motor direct uit te schakelen,
zoals wanneer de machine omslaat of als
de gaskabel blijft hangen.
DAU00134
Lichtschakelaar
Zet deze schakelaar in de stand “ ”
om de parkeerlichten, het achterlicht en de
instrumentenverlichting in te schakelen. Zet
de schakelaar in de stand “ ” om ook de
koplamp in te schakelen.
DAU00143
Startknop “ ”
Druk deze knop in om de motor door middel
van de startmotor te starten.
DC000005
LET OP:_ Zie pagina 5-1 voor startinstructies
voordat u de motor start. _
DAU00153
Koppelingshendel De koppelingshendel bevindt zich aan de
linkerstuurgreep. Trek de hendel naar het
stuur toe om de koppeling te ontkoppelen.
Laat de hendel los om de koppeling te laten
aangrijpen. Voor een soepele werking van
de koppeling moet de hendel snel ingetrok-
ken worden en langzaam worden losgela-
ten.
1. Noodstopschakelaar
2. Lichtschakelaar
3. Startknop “ ”
1. Koppelingshendel
