YAMAHA XJR 1300 2002 Betriebsanleitungen (in German)

Fahrzeugbeschreibung
2

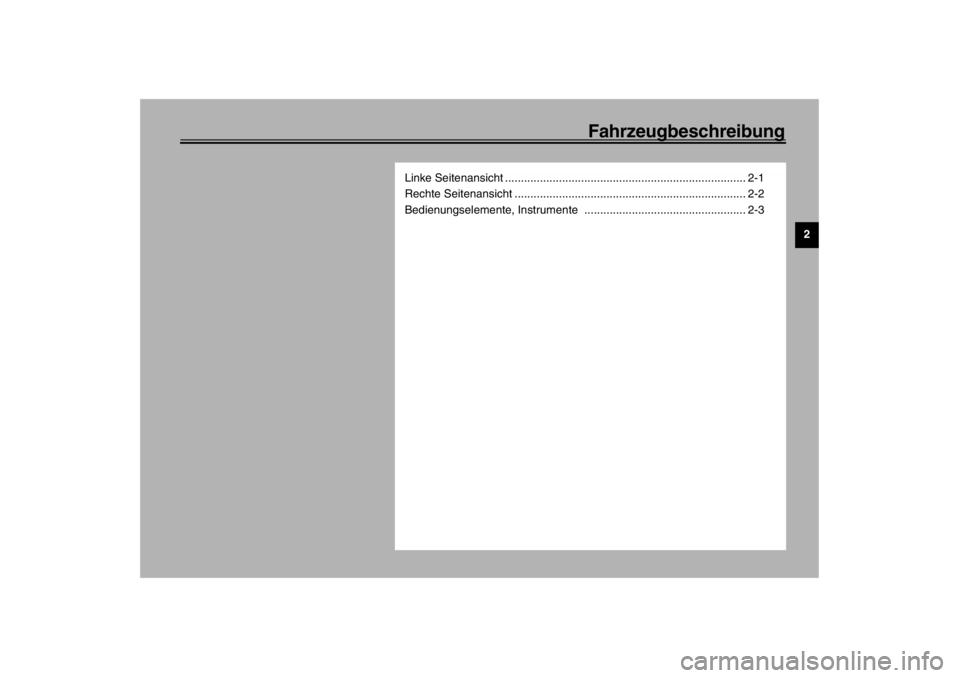

Linke Seitenansicht ............................................................................ 2-1
Rechte Seitenansicht ......................................................................... 2-2
Bedienungselemente, Instrumente ................................................... 2-3
G_5ea.book Page 1 Tuesday, October 2, 2001 4:04 PM

2-1
2
GAU00026

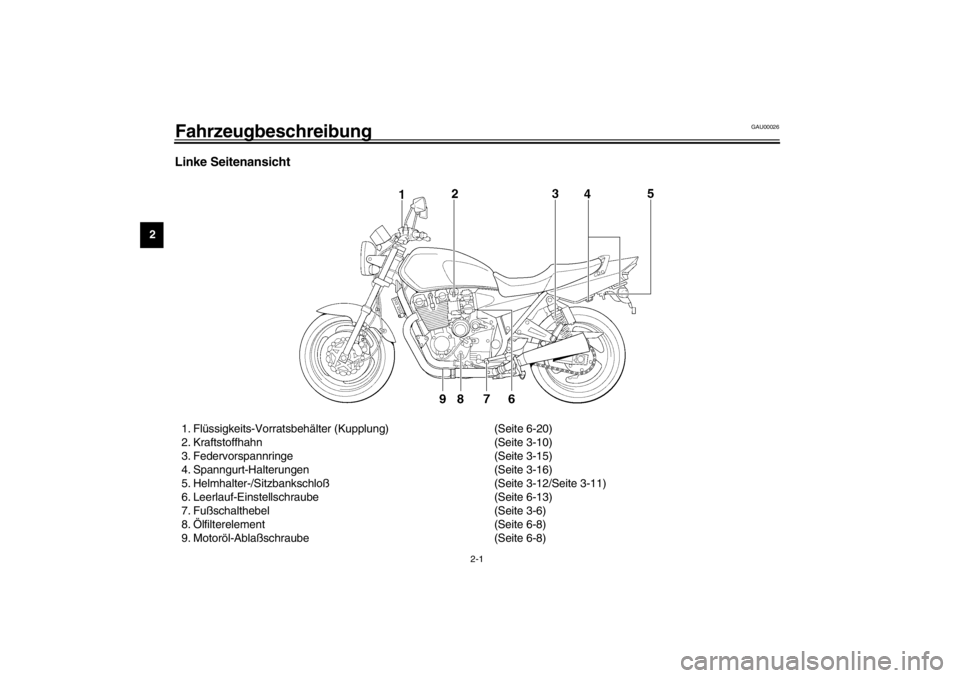

2-Fahrzeugbeschreibung Linke Seitenansicht1. Flüssigkeits-Vorratsbehälter (Kupplung) (Seite 6-20)
2. Kraftstoffhahn (Seite 3-10)
3. Federvorspannringe (Seite 3-15)
4. Spanngurt-Halterungen (Seite 3-16)
5. Helmhalter-/Sitzbankschloß(Seite 3-12/Seite 3-11)
6. Leerlauf-Einstellschraube (Seite 6-13)
7. Fußschalthebel (Seite 3-6)
8.Ölfilterelement (Seite 6-8)
9. Motoröl-Ablaßschraube (Seite 6-8)
G_5ea.book Page 1 Tuesday, October 2, 2001 4:04 PM

Fahrzeugbeschreibung
2-2
2

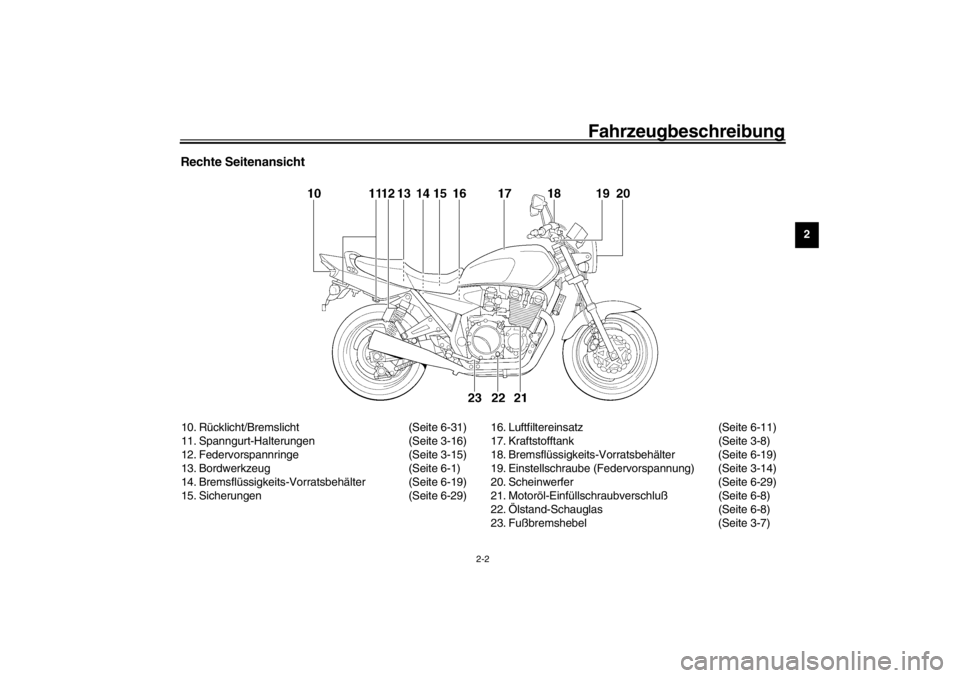

Rechte Seitenansicht10. Rücklicht/Bremslicht (Seite 6-31)
11. Spanngurt-Halterungen (Seite 3-16)
12. Federvorspannringe (Seite 3-15)
13. Bordwerkzeug (Seite 6-1)
14. Bremsflüssigkeits-Vorratsbehälter (Seite 6-19)
15. Sicherungen (Seite 6-29)16. Luftfiltereinsatz (Seite 6-11)
17. Kraftstofftank (Seite 3-8)
18. Bremsflüssigkeits-Vorratsbehälter (Seite 6-19)
19. Einstellschraube (Federvorspannung) (Seite 3-14)
20. Scheinwerfer (Seite 6-29)
21. Motoröl-Einfüllschraubverschluß(Seite 6-8)
22.Ölstand-Schauglas (Seite 6-8)
23. Fußbremshebel (Seite 3-7)
G_5ea.book Page 2 Tuesday, October 2, 2001 4:04 PM

Fahrzeugbeschreibung
2-3
2

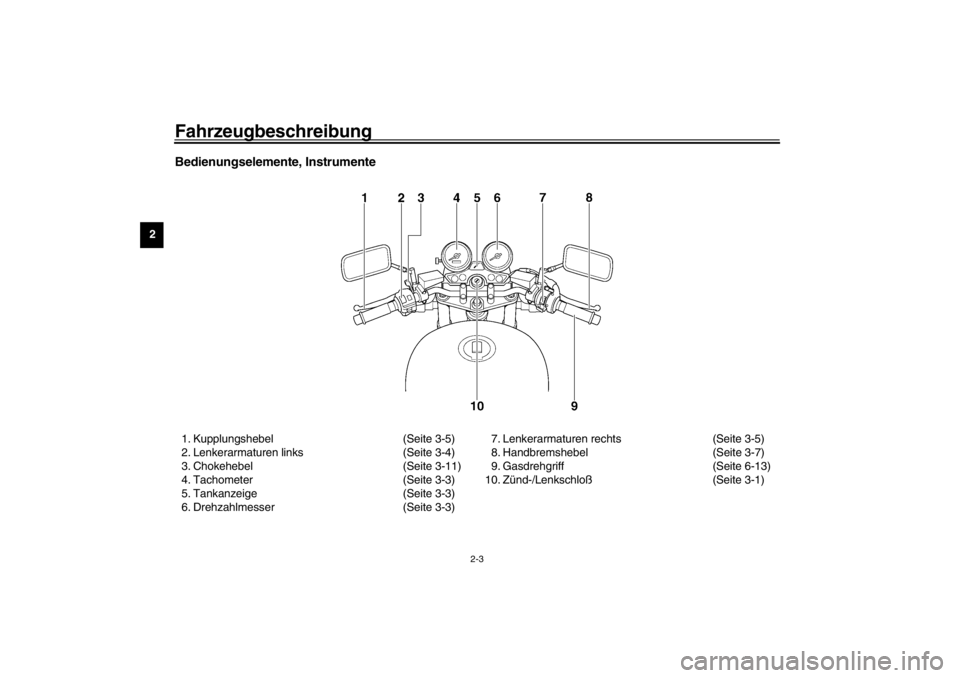

Bedienungselemente, Instrumente 1. Kupplungshebel (Seite 3-5)
2. Lenkerarmaturen links (Seite 3-4)
3. Chokehebel (Seite 3-11)
4. Tachometer (Seite 3-3)
5. Tankanzeige (Seite 3-3)
6. Drehzahlmesser (Seite 3-3)7. Lenkerarmaturen rechts (Seite 3-5)
8. Handbremshebel (Seite 3-7)
9. Gasdrehgriff (Seite 6-13)
10. Zünd-/Lenkschloß(Seite 3-1)
G_5ea.book Page 3 Tuesday, October 2, 2001 4:04 PM

Armaturen, Bedienungselemente und deren Funktion
3
Zünd-/Lenkschloß ................................................ 3-1
Warn- und Kontrolleuchten .................................. 3-2
Tachometer .......................................................... 3-3
Drehzahlmesser .................................................. 3-3
Tankanzeige ......................................................... 3-3
Diebstahlanlage (Sonderzubehör) ....................... 3-4
Lenkerarmaturen ................................................. 3-4
Kupplungshebel ................................................... 3-5
Fußschalthebel .................................................... 3-6
Handbremshebel ................................................. 3-7
Fußbremshebel ................................................... 3-7
Tankverschluß ...................................................... 3-8
Kraftstoff .............................................................. 3-9Kraftstofftank-Belüftungsschlauch ..................... 3-10
Kraftstoffhahn .................................................... 3-10
Chokehebel ....................................................... 3-11
Sitzbank ............................................................ 3-11
Helmhalter ......................................................... 3-12
Ablagefach ........................................................ 3-13
Teleskopgabel einstellen ................................... 3-13
Federbeine einstellen ........................................ 3-15
Spanngurt-Halterungen .................................... 3-16
Seitenständer .................................................... 3-17
Zündunterbrechungs- und Anlaßsperrschalter-
System ............................................................ 3-17
G_5ea.book Page 1 Tuesday, October 2, 2001 4:04 PM

3-1
3
GAU00027
3-Armaturen, Bedienungselemente und deren Funktion
GAU00029
Zünd-/Lenkschloß Das Zünd-/Lenkschloß verriegelt und ent-
riegelt den Lenker und schaltet die Zün-
dung sowie die Stromversorgung der ande-
ren elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.
GAU00036
ON
Die Zündung ist eingeschaltet, der Motor
kann angelassen werden, und alle elektri-
schen Systeme sind betriebsbereit. Der
Schlüssel läßt sich in dieser Position nicht
abziehen.
GAU00038
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel kann in dieser Position
abgezogen werden.
GAU00041
LOCK
Der Lenker ist verriegelt, und alle Strom-
kreise sind ausgeschaltet. Der Schlüssel
kann in dieser Position abgezogen werden.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach
links oder nach rechts drehen.
2. Den Zündschlüssel in Position “OFF”
hineindrücken und auf “LOCK” dre-
hen.
3. Den Schlüssel abziehen.
Lenker entriegelnDen Zündschlüssel in das Schloß stecken,
dann hineindrücken und auf “OFF” drehen.
GW000016
WARNUNG
_ Den Schlüssel niemals auf “OFF” oder
“LOCK” drehen, während das Fahrzeug
in Bewegung ist. Das dadurch bewirkte
Ausschalten der Stromkreise könnte zu
einem Verlust der Fahrzeugkontrolle
und möglicherweise zu einem Unfall
führen. _ 1. Drücken.
2. Drehen.
G_5ea.book Page 1 Tuesday, October 2, 2001 4:04 PM

Armaturen, Bedienungselemente und deren Funktion
3-2
3
GAU04356
(Parken)
Zuerst den Lenker verriegeln und dann den
Zündschlüssel auf “” drehen.
Der Lenker ist verriegelt, die Parkbeleuch-
tung, bestehend aus Standlicht vorn und
Rücklicht, ist eingeschaltet und die Warn-
blinkanlage kann eingeschaltet werden. Die
anderen elektrischen Systeme sind ausge-
schaltet. Der Schlüssel läßt sich in dieser
Position abziehen.
GCA00043
ACHTUNG:_ Bei einer langen Standzeit in dieser
Zündschloßstellung kann die einge-
schaltete Parkbeleuchtung die Batterie
entladen. _
GAU03034
Warn- und Kontrolleuchten
GAU04121
Blinker-Kontrolleuchten “” und
“”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrolleuchte.
GAU00063
Fernlicht-Kontrolleuchte “”
Die Kontrolleuchte brennt bei eingeschalte-
tem Fernlicht.
GAU00061
Leerlauf-Kontrolleuchte “”
Die Kontrolleuchte brennt, wenn das Ge-
triebe sich in der Leerlaufstellung befindet.
GAU03201
Ölstand-Warnleuchte “”
Die Warnleuchte brennt bei zu niedrigem
Motorölstand, um den Fahrer zu warnen.
Der Stromkreis der Warnleuchte kann auf
nachfolgende Weise geprüft werden.
1. Den Motorstoppschalter auf “” und
den Zündschlüssel auf “ON” stellen.
2. Das Getriebe in die Leerlaufstellung
schalten oder den Kupplungshebel
ziehen.
3. Den Starterschalter drücken. Brennt
die Warnleuchte während des Anlas-
sens nicht auf, den Stromkreis vom
YAMAHA-Händler prüfen lassen.HINWEIS:_ Trotz korrektem Ölstand kann es vorkom-
men, daß die Warnleuchte an Steigungen
oder während plötzlichen Beschleuni-
gungs- bzw. Abbremsvorgängen flackert,
was unter diesen Umständen normal ist. _

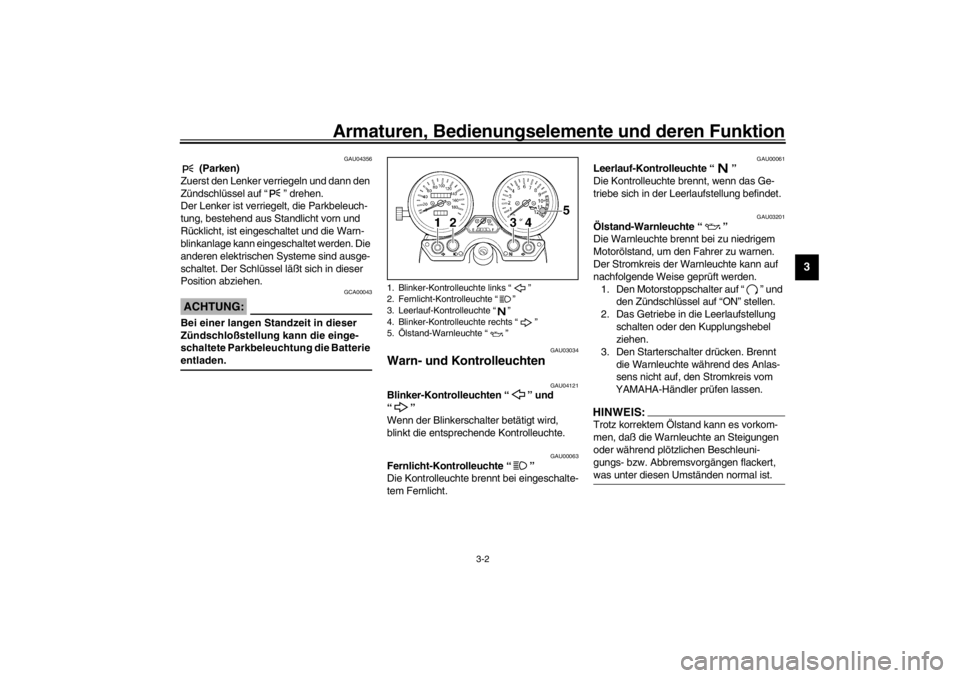

1. Blinker-Kontrolleuchte links “”
2. Fernlicht-Kontrolleuchte “”
3. Leerlauf-Kontrolleuchte “”
4. Blinker-Kontrolleuchte rechts “”
5.Ölstand-Warnleuchte “”
G_5ea.book Page 2 Tuesday, October 2, 2001 4:04 PM

Armaturen, Bedienungselemente und deren Funktion
3-3
3
GAU00097
Tachometer Zum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und
einen Tageskilometerzähler auf. Der
Tageskilometerzähler kann mit dem
Rückstellknopf auf Null zurückgesetzt
werden. In Verbindung mit der Tank-
anzeige kann damit z. B. die durch-
schnittliche Reichweite einer Tankfüllung
ermittelt werden, was die Planung von
Tankintervallen erlaubt.
GAU00101
Drehzahlmesser Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
GC000003
ACHTUNG:_ Nicht in den roten Bereich drehen!
Roter Bereich: ab 9.500 U/min _
GAU00110
Tankanzeige Die Tankanzeige zeigt den Kraftstoffvorrat
an. Wenn die Nadel auf “E” (empty = leer)
herabsinkt, verbleiben noch ca. 4,5 L Kraft-
stoff im Tank. In diesem Fall so bald wie
möglich auftanken.HINWEIS:_ Warten Sie nicht, bis der Tank vollständig
leer ist, bevor Sie ans Auftanken denken. _

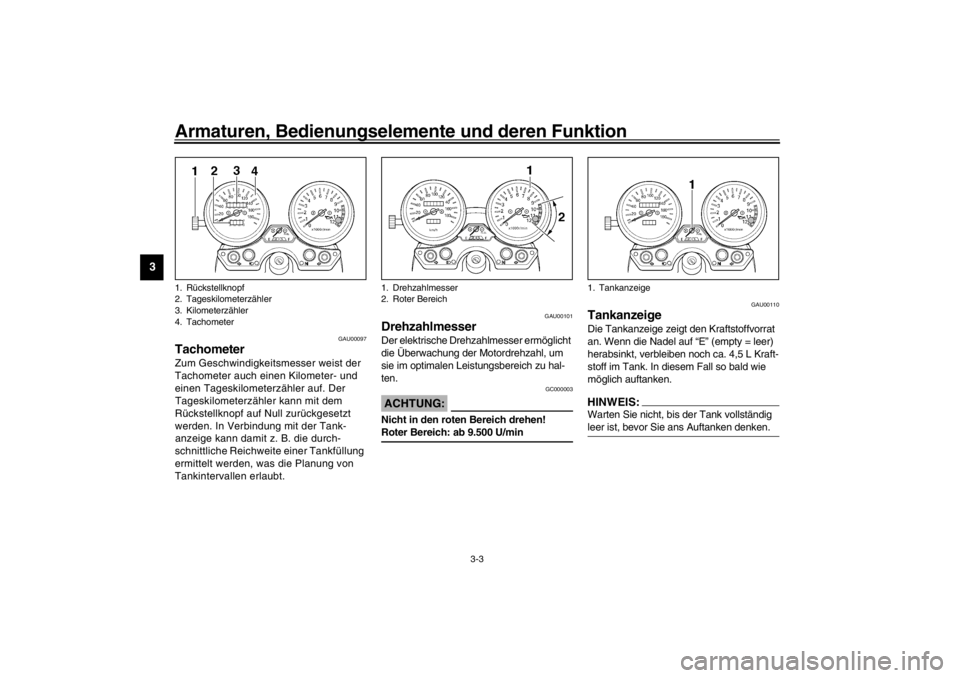

1. Rückstellknopf
2. Tageskilometerzähler
3. Kilometerzähler
4. Tachometer
1. Drehzahlmesser
2. Roter Bereich
1. Tankanzeige
G_5ea.book Page 3 Tuesday, October 2, 2001 4:04 PM

Armaturen, Bedienungselemente und deren Funktion
3-4
3
GAU00109
Diebstahlanlage (Sonderzubehör)Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann vom YAMAHA-Händler
installiert werden.
GAU00118
Lenkerarmaturen
GAU00120
Lichthupenschalter “PASS”
Um die Lichthupe zu betätigen, den Licht-
hupenschalter drücken.
GAU03888
Abblendschalter “/”
Zum Einschalten des Fernlichts auf “”,
zum Einschalten des Abblendlichts auf
“” stellen.
GAU03826
Warnblinkschalter “”
Wenn dieser Schalter in den Zündschlüs-
selstellungen “ON” oder “” betätigt wird,
blinken alle Blinker gleichzeitig.
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrs-
teilnehmer zu warnen, wenn man an einer
gefährlichen Stelle anhalten muß.
GC000006
ACHTUNG:_ Durch übermäßigen Einsatz der Warn-
blinkanlage entlädt sich die Batterie,
was zu Startproblemen führen kann. _
GAU03889
Blinkerschalter “/”
Vor dem Rechtsabbiegen den Schalter
nach “” drücken; vor dem Linksab-
biegen den Schalter nach “” drücken.
Sobald der Schalter losgelassen wird,
kehrt er in seine Mittelstellung zurück. Um
die Blinker auszuschalten, den Schalter
hineindrücken, nachdem dieser in seine
Mittelstellung zurückgebracht wurde.
GAU00129
Hupenschalter “”
Dieser Schalter löst die Hupe aus.

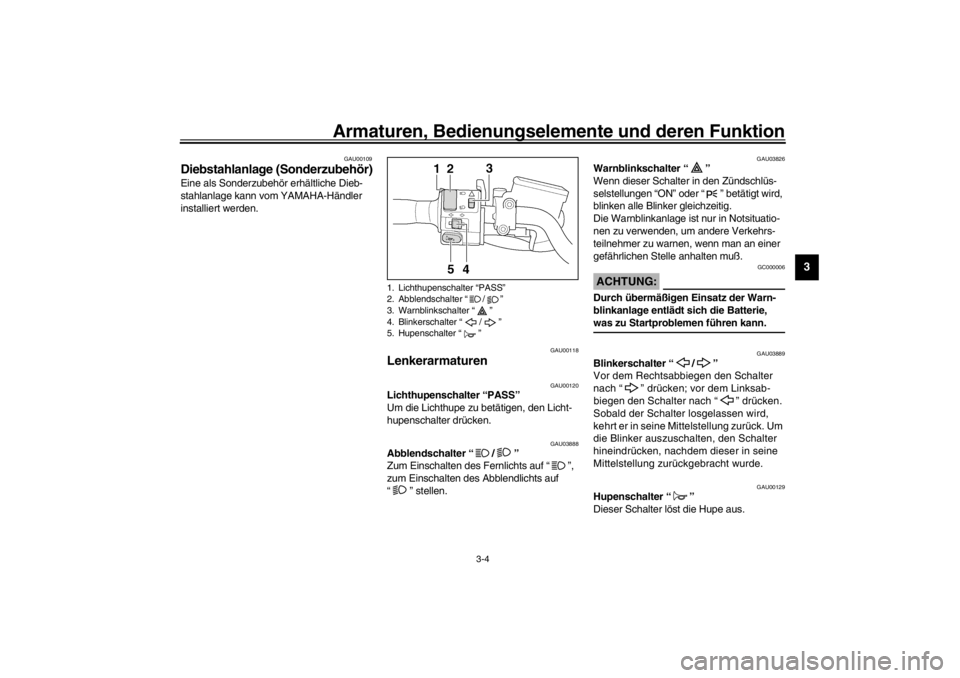

1. Lichthupenschalter “PASS”
2. Abblendschalter “/”
3. Warnblinkschalter “”
4. Blinkerschalter “/”
5. Hupenschalter “”
G_5ea.book Page 4 Tuesday, October 2, 2001 4:04 PM

Armaturen, Bedienungselemente und deren Funktion
3-5
3
GAU03890
Motorstoppschalter “/”
Der Motorstoppschalter ist eine Sicherheits-
einrichtung, die das Abschalten des Motors in
Notsituationen erlaubt, ohne die Hände vom
Lenker nehmen zu müssen (z. B. bei über-
drehendem Motor, klemmendem Gaszug
oder Umfallen des Motorrads). Der Motor
kann nur in Schalterstellung “” laufen. Den
Schalter nur in Notsituationen auf “” stel-
len.
GAU03898
Lichtschalter “//”
In der Position “” sind der Scheinwerfer,
die Instrumentenbeleuchtung und das Rück-
licht eingeschaltet. In der Position “”
sind lediglich das Standlicht vorn, die Instru-
mentenbeleuchtung und das Rücklicht einge-
schaltet.Den Schalter auf “” stellen, um
sämtliche Lichter auszuschalten.
GAU00143
Starterschalter “”
Zum Anlassen des Motors diesen Schalter
betätigen.
GC000005
ACHTUNG:_ Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu
Seite 5-1. _
GAU00153

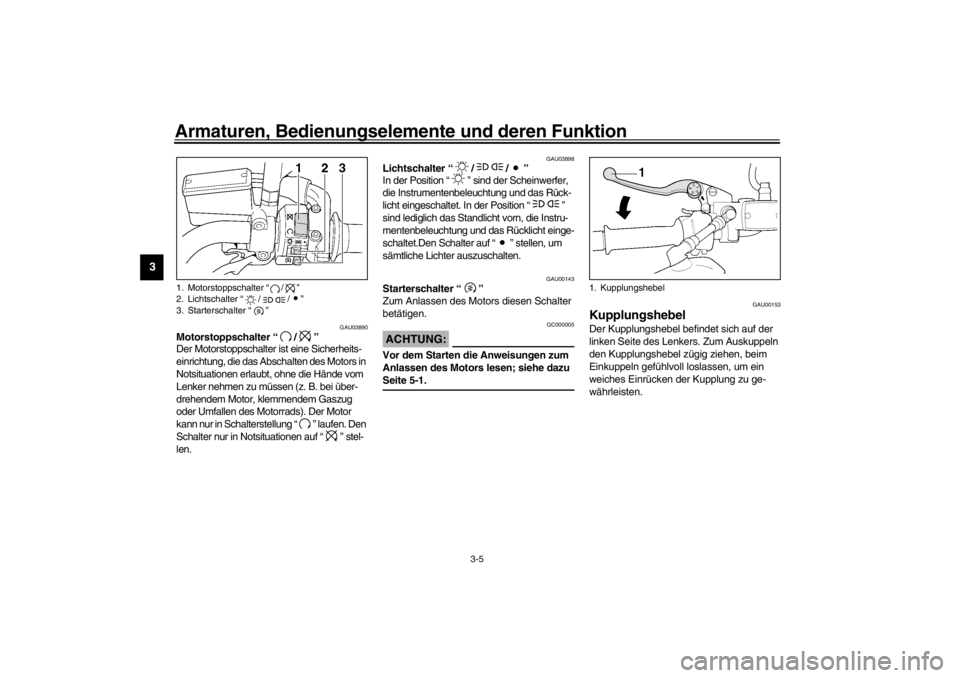

Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Zum Auskuppeln
den Kupplungshebel zügig ziehen, beim
Einkuppeln gefühlvoll loslassen, um ein
weiches Einrücken der Kupplung zu ge-
währleisten.
1. Motorstoppschalter “/”
2. Lichtschalter “//”
3. Starterschalter “”
1. Kupplungshebel
