Armaturen, Bedienungselemente und deren Funktion
3-6
3
Der Abstand des Kupplungshebels zum
Lenkergriff kann eingestellt werden. Dazu
den Hebel nach vorn drücken und die He-
belposition durch Drehen des Einstellrads
verändern. Die Einstellung auf dem Ein-
stellrad muß mit der Pfeilmarkierung auf
dem Hebel fluchten.
Der Kupplungshebel beherbergt einen An-
laßsperrschalter. Für nähere Angaben zur
Funktionsweise des Zündunterbrechungs-
und Anlaßsperrschalter-Systems siehe
Seite 3-17.
GAU00157
Fußschalthebel Die Gänge dieses 5-Gang-Getriebes wer-
den über den Fußschalthebel linksseitig
des Motors bei ausgerückter Kupplung
geschaltet.
1. Einstellrad (Kupplungshebel-Spiel)
2. Pfeilmarkierung
1. Fußschalthebel
G_5ea.book Page 6 Tuesday, October 2, 2001 4:04 PM

Armaturen, Bedienungselemente und deren Funktion
3-7
3
GAU00161
Handbremshebel Der Handbremshebel zur Betätigung der
Vorderradbremse befindet sich auf der
rechten Seite des Lenkers.Der Abstand des Handbremshebels zum
Gasdrehgriff kann eingestellt werden. Dazu
den Hebel nach vorn drücken und die He-
belposition durch Drehen des Einstellrads
verändern. Die Einstellung auf dem Ein-
stellrad muß mit der Pfeilmarkierung auf
dem Hebel fluchten.
GAU00162
Fußbremshebel Der Fußbremshebel zur Betätigung der
Hinterradbremse befindet sich an der
rechten Fußraste.
1. Handbremshebel
1. Pfeilmarkierung
2. Einstellrad (Handbremshebel-Spiel)
1. Fußbremshebel
G_5ea.book Page 7 Tuesday, October 2, 2001 4:04 PM

Armaturen, Bedienungselemente und deren Funktion
3-8
3
GAU02935
Tankverschluß Öffnen
Die Schloßabdeckung öffnen, den Schlüs-
sel in das Tankschloß stecken und dann
1/4 Drehung im Uhrzeigersinn drehen. Der
Tankverschluß kann nun geöffnet werden.
Schließen
1. Den Tankverschluß mit eingesteck-
tem Schlüssel aufsetzen. 2. Den Schlüssel im Gegenuhrzeiger-
sinn in die Ausgangsstellung (Ver-
riegelungsstellung) drehen und dann
abziehen. Anschließend die Schloß-
abdeckung schließen.
HINWEIS:_ Der Tankverschluß kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel läßt sich nur
in der Verriegelungsstellung abziehen. _
GWA00025
WARNUNG
_ Vor Fahrtantritt sicherstellen, daß der
Tankverschluß korrekt verschlossen ist. _
1. Schloßabdeckung
2. Aufschließen.
G_5ea.book Page 8 Tuesday, October 2, 2001 4:04 PM

Armaturen, Bedienungselemente und deren Funktion
3-9
3
GAU03753
Kraftstoff Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur
Unterkante des Einfüllstutzens auffüllen.
GW000130
WARNUNG
_

Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluß
austreten.


Unter keinen Umständen Kraftstoff
auf den heißen Motor verschütten.
_
GAU00185
ACHTUNG:_ Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem trockenen, sauberen weichen
Lappen abwischen. _
GAU04284
GCA00104
ACHTUNG:_ Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolben-
ringe usw.) und der Auspuffanlage. _
Nur bleifreies Normalbenzin mit einer
Mindestoktanzahl von 91 (ROZ) tanken.
Tritt bei hoher Last (Vollgas) Motor-
klingeln (oder -klopfen) auf, Marken-
kraftstoff eines renommierten Anbieters
oder Benzin mit einer höheren Oktanzahl
verwenden.
1. Einfüllstutzen
2. Kraftstoffstand
Empfohlener Kraftstoff
Bleifreies Normalbenzin
Tankinhalt
Gesamtmenge
21 L
Davon Reserve
ca. 4,5 L
G_5ea.book Page 9 Tuesday, October 2, 2001 4:04 PM

Armaturen, Bedienungselemente und deren Funktion
3-10
3
GAU02955
Kraftstofftank-BelüftungsschlauchVor dem Betrieb folgende Kontrolle vorneh-
men:

Den Schlauchanschluß prüfen.


Den Schlauch auf Risse und Schäden
prüfen, ggf. erneuern.


Sicherstellen, daß das Schlauchende
nicht verstopft ist; ggf. den Schlauch
reinigen.
GAU00207
Kraftstoffhahn Der Kraftstoffhahn leitet den Kraftstoff
vom Tank zu den Vergasern und filtert ihn
gleichzeitig.
Die einzelnen Kraftstoffhahnstellungen
(vgl. Abb.) sind nachfolgend beschrieben.
ON
Diese Stellung ist für den Normalbetrieb.
Der Motor kann gestartet werden, und der
laufende Motor wird mit Kraftstoff versorgt.
Nach Abstellen des Motors wird die Kraft-
stoffzufuhr automatisch unterbrochen.RES
Geht während der Fahrt der Kraftstoff aus,
den Kraftstoffhahn rasch von “ON” auf
“RES” (Reserve) stellen, um den Motor mit
dem Reservekraftstoff zu versorgen. (Falls
der Motor trotzdem abstirbt, den Kraftstoff-
hahn zum Starten auf “PRI” stellen; siehe
dazu den entsprechenden Abschnitt.)
Nach dem Umschalten auf “RES” so bald
wie möglich auftanken. Nach dem Tanken

sollte der Kraftstoffhahn wieder auf “ON”
gestellt werden.
1. Kraftstofftank-Belüftungsschlauch
2. Ursprüngliche Lage (weiße Markierung)
1. Pfeilmarkierung auf “ON”ON: Normalbetrieb
1. Pfeilmarkierung auf “RES”RES: Reserve
G_5ea.book Page 10 Tuesday, October 2, 2001 4:04 PM

Armaturen, Bedienungselemente und deren Funktion
3-11
3

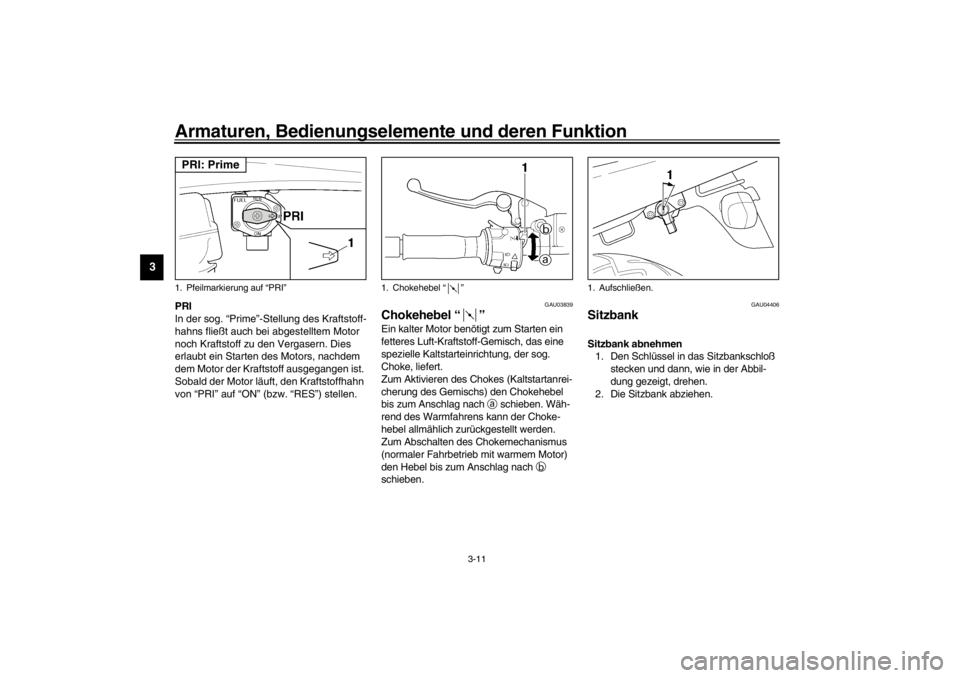

PRI
In der sog. “Prime”-Stellung des Kraftstoff-
hahns fließt auch bei abgestelltem Motor
noch Kraftstoff zu den Vergasern. Dies
erlaubt ein Starten des Motors, nachdem
dem Motor der Kraftstoff ausgegangen ist.
Sobald der Motor läuft, den Kraftstoffhahn
von “PRI” auf “ON” (bzw. “RES”) stellen.
GAU03839
Chokehebel “” Ein kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanrei-
cherung des Gemischs) den Chokehebel
bis zum Anschlag nach
a schieben. Wäh-
rend des Warmfahrens kann der Choke-
hebel allmählich zurückgestellt werden.
Zum Abschalten des Chokemechanismus
(normaler Fahrbetrieb mit warmem Motor)
den Hebel bis zum Anschlag nach
b
schieben.
GAU04406
Sitzbank Sitzbank abnehmen
1. Den Schlüssel in das Sitzbankschloß
stecken und dann, wie in der Abbil-
dung gezeigt, drehen.
2. Die Sitzbank abziehen.
1. Pfeilmarkierung auf “PRI”PRI: Prime
1. Chokehebel “”
1. Aufschließen.
G_5ea.book Page 11 Tuesday, October 2, 2001 4:04 PM

Armaturen, Bedienungselemente und deren Funktion
3-12
3
Sitzbank montieren
1. Die Zunge an der Vorderseite der Sitz-
bank, wie in der Abbildung gezeigt, in
die Sitzhalterung stecken.
2. Die Sitzbank an der Hinterseite herun-
terdrücken, so daß sie einrastet.
3. Den Schlüssel abziehen.HINWEIS:_ Sicherstellen, daß die Sitzbank richtig mon-
tiert ist. _
GAU04291
Helmhalter Zum Öffnen den Schlüssel in das Sitzbank-
schloß stecken und dann, wie in der Abbil-
dung gezeigt, drehen.
Zum Abschließen den Schlüssel in die Aus-
gangsstellung (Verriegelungsstellung) dre-
hen und dann abziehen.
GW000030
WARNUNG
_ Niemals mit einem am Helmhalter an-
gehängten Helm fahren, denn der Helm
kann sich an Hindernissen verfangen
oder irgendwo anschlagen und auf
diese Weise einen Sturz oder Unfall
verursachen. _
1. Zunge
2. Sitzhalterung
1. Aufschließen.
G_5ea.book Page 12 Tuesday, October 2, 2001 4:04 PM

Armaturen, Bedienungselemente und deren Funktion
3-13
3
GAU04292
Ablagefach Im Ablagefach kann ein als Sonderzube-
hör erhältliches Original-Bügelschloß von
YAMAHA untergebracht werden. Stets
sicherstellen, daß das Bügelschloß gut
im Ablagefach festgeschnallt ist. Damit
die Befestigungsgummis nicht verloren-
gehen, sollten diese auch dann festge-
schnallt werden, wenn sich kein Schloß
im Ablagefach befindet.Die Betriebsanleitung und Fahrzeug-
papiere zum Schutz vor Feuchtigkeit in
einem Plastikbeutel aufbewahren. Bei der
Fahrzeugwäsche darauf achten, daß kein
Wasser in das Ablagefach hineingerät.
GAU00285
Teleskopgabel einstellen An der Teleskopgabel kann die Feder-
vorspannung folgendermaßen eingestellt
werden.
GW000035
WARNUNG
_ Beide Gabelholme stets gleichmäßig
einstellen. Eine ungleichmäßige Einstel-
lung beeinträchtigt das Fahrverhalten. _
1. Schloßbügel
2. Spanngurt (× 2)
3. BügelschloßG_5ea.book Page 13 Tuesday, October 2, 2001 4:04 PM

Armaturen, Bedienungselemente und deren Funktion
3-14
3

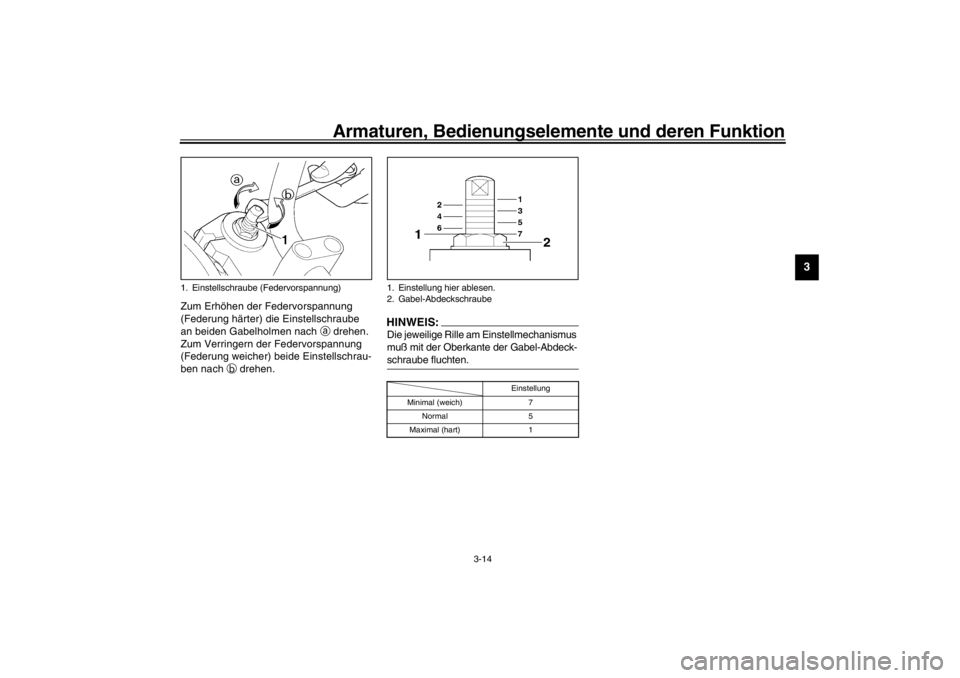

Zum Erhöhen der Federvorspannung
(Federung härter) die Einstellschraube
an beiden Gabelholmen nach
a drehen.
Zum Verringern der Federvorspannung
(Federung weicher) beide Einstellschrau-
ben nach
b drehen.
HINWEIS:_ Die jeweilige Rille am Einstellmechanismus
muß mit der Oberkante der Gabel-Abdeck-
schraube fluchten. _CI-10G
1. Einstellschraube (Federvorspannung)
1. Einstellung hier ablesen.
2. Gabel-Abdeckschraube
Einstellung
Minimal (weich) 7
Normal 5
Maximal (hart) 1
G_5ea.book Page 14 Tuesday, October 2, 2001 4:04 PM

Armaturen, Bedienungselemente und deren Funktion
3-15
3
GAU04407

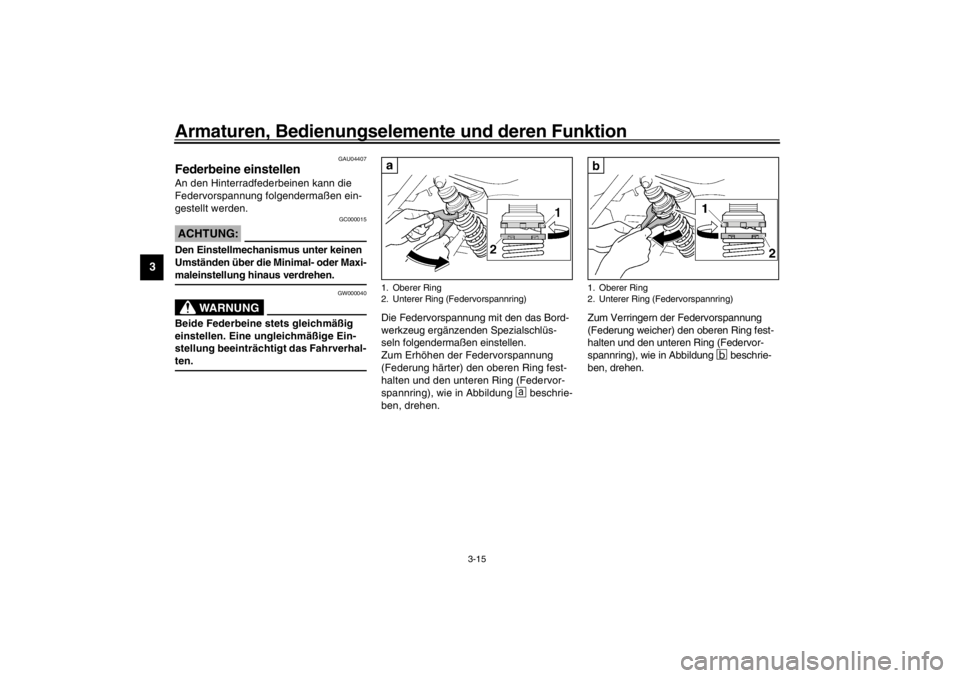

Federbeine einstellen An den Hinterradfederbeinen kann die
Federvorspannung folgendermaßen ein-
gestellt werden.
GC000015
ACHTUNG:_ Den Einstellmechanismus unter keinen
Umständen über die Minimal- oder Maxi-
maleinstellung hinaus verdrehen. _
GW000040
WARNUNG
_ Beide Federbeine stets gleichmäßig
einstellen. Eine ungleichmäßige Ein-
stellung beeinträchtigt das Fahrverhal-
ten. _
Die Federvorspannung mit den das Bord-
werkzeug ergänzenden Spezialschlüs-
seln folgendermaßen einstellen.
Zum Erhöhen der Federvorspannung
(Federung härter) den oberen Ring fest-
halten und den unteren Ring (Federvor-
spannring), wie in Abbildung
+
beschrie-
ben, drehen.Zum Verringern der Federvorspannung
(Federung weicher) den oberen Ring fest-
halten und den unteren Ring (Federvor-
spannring), wie in Abbildung
, beschrie-
ben, drehen.
1. Oberer Ring
2. Unterer Ring (Federvorspannring)
1. Oberer Ring
2. Unterer Ring (Federvorspannring)
