Wichtige Fahr- und Bedienungshinweise
5-2
5
GC000034
ACHTUNG:_ Die Ölstand-Warnleuchte sollte norma-
lerweise beim Drücken des Starterschal-
ters aufbrennen und dann beim Freige-
ben des Schalters erlöschen. Sollte die
Warnleuchte nach dem Anlassen des
Motors jedoch weiterbrennen oder flak-
kern, sofort den Motor ausschalten, den
Ölstand kontrollieren und den Motor auf
Öllecks prüfen. Erforderlichenfalls Öl
nachfüllen und dann nachprüfen, ob die
Warnleuchte erlischt. Falls sie weiter-
brennt, das Motorrad vom YAMAHA-
Händler überprüfen lassen. _6. Nach dem Anspringen des Motors den
Choke-Hebel halb zurückstellen.
GCA00045
ACHTUNG:_ Zur Schonung des Motors niemals mit
kaltem Motor stark beschleunigen! _
7. Bei warmgefahrenem Motor den
Choke abschalten.HINWEIS:_ Der Motor ist ausreichend warmgefahren,
wenn er bei abgeschaltetem Choke willig
auf Gasgeben anspricht. _
GAU01258
Warmen Motor anlassen Zum Anlassen des warmen Motors in ge-
wohnter Weise vorgehen (Siehe dazu den
Abschnitt “Motor anlassen”), jedoch sollte
der Choke nicht aktiviert werden.
G_5ea.book Page 2 Tuesday, October 2, 2001 4:04 PM
Page 42 of 102
Wichtige Fahr- und Bedienungshinweise
5-3
5
GAU00423
Schalten Erst das Getriebe erlaubt die Nutzung der
Motorleistung in verschiedenen Geschwin-
digkeitsbereichen, so daß Anfahren, Berg-
auffahren und schnelles Beschleunigen
möglich sind.
Die obige Abbildung verdeutlicht die Stel-
lungen des Fußschalthebels.HINWEIS:_ Um das Getriebe in den Leerlauf zu schal-
ten, den Fußschalthebel mehrmals ganz
hinunterdrücken, bis der 1. Gang eingelegt
ist, und dann den Fußschalthebel leicht
hochziehen. _
GC000048
ACHTUNG:_
Das Fahrzeug nicht längere Zeit bei
ausgeschaltetem Motor rollen las-
sen oder abschleppen. Selbst in der
Leerlaufstellung kann dies zu Schä-
den führen, da das Getriebe nur bei
laufendem Motor geschmiert wird.
Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf die
Belastungen des Schaltens ohne
Kupplungsbetätigung ausgelegt
und könnten dadurch beschädigt
werden.
_
GAU02941
Empfohlene Schaltpunkte (nur CH) Die nachfolgende Tabelle zeigt die empfoh-
lenen Schaltpunkte beim Beschleunigen.CF-01GHINWEIS:_ Wenn direkt um zwei Stufen vom 4. in
den 2. Gang hinuntergeschaltet werden
soll, das Motorrad zuerst auf eine Ge-
schwindigkeit von 35 km/h abbremsen. _
1. Fußschalthebel
N. Leerlaufstellung
Schaltpunkt
(km/h)
1. Gang→
2. Gang
2. Gang→
3. Gang
3. Gang→
4. Gang
4. Gang→
5. Gang23
36
50
60
G_5ea.book Page 3 Tuesday, October 2, 2001 4:04 PM
Page 43 of 102
Wichtige Fahr- und Bedienungshinweise
5-4
5
GAU00424
Tips zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflußt wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden.
Den Motor nicht warmlaufen lassen,
sondern sofort losfahren.
Den Choke so früh wie möglich ab-
schalten.
Beim Beschleunigen früh in den
nächsten Gang schalten und hohe
Drehzahlen vermeiden.
Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
Bei längeren Standzeiten in Staus,
vor Ampeln oder Bahnschranken
den Motor am besten abschalten.
GAU01128
Einfahrvorschriften Die ersten 1.600 km sind ausschlag-
gebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten
die nachfolgenden Anweisungen sorgfäl-
tig gelesen und genau beachtet werden.
Der Motor darf während der ersten
1.600 km nicht zu stark beansprucht
werden, da verschiedene Bauteile wäh-
rend dieser Einfahrzeit auf das korrekte
Betriebsspiel einlaufen. Daher sind hohe
Drehzahlen, längeres Vollgasfahren und
andere Belastungen, die den Motor stark
erhitzen, während der Einfahrzeit zu ver-
meiden.
GAU03749*
0–1.000 km
Dauerdrehzahlen über 4.000 U/min ver-
meiden.
1.000–1.600 km
Dauerdrehzahlen über 5.000 U/min ver-
meiden.
GC000052*
ACHTUNG:_ Nach den ersten 1.000 km unbedingt
das Motoröl und den Ölfilter wechseln. _Nach 1.600 km
Das Fahrzeug kann voll ausgefahren wer-
den.
GC000053
ACHTUNG:_
Drehzahlen im roten Bereich grund-
sätzlich vermeiden.
Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort
vom YAMAHA-Händler überprüfen
lassen.
_
G_5ea.book Page 4 Tuesday, October 2, 2001 4:04 PM
Page 44 of 102
Wichtige Fahr- und Bedienungshinweise
5-5
5
GAU00460
Parken Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
GW000058
WARNUNG
_
Schalldämpfer und Abgaskanäle
werden sehr heiß. Deshalb so par-
ken, daß Kinder oder Fußgänger die
heißen Teile nicht versehentlich be-
rühren können.
Das Motorrad nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann.
_G_5ea.book Page 5 Tuesday, October 2, 2001 4:04 PM
Page 45 of 102

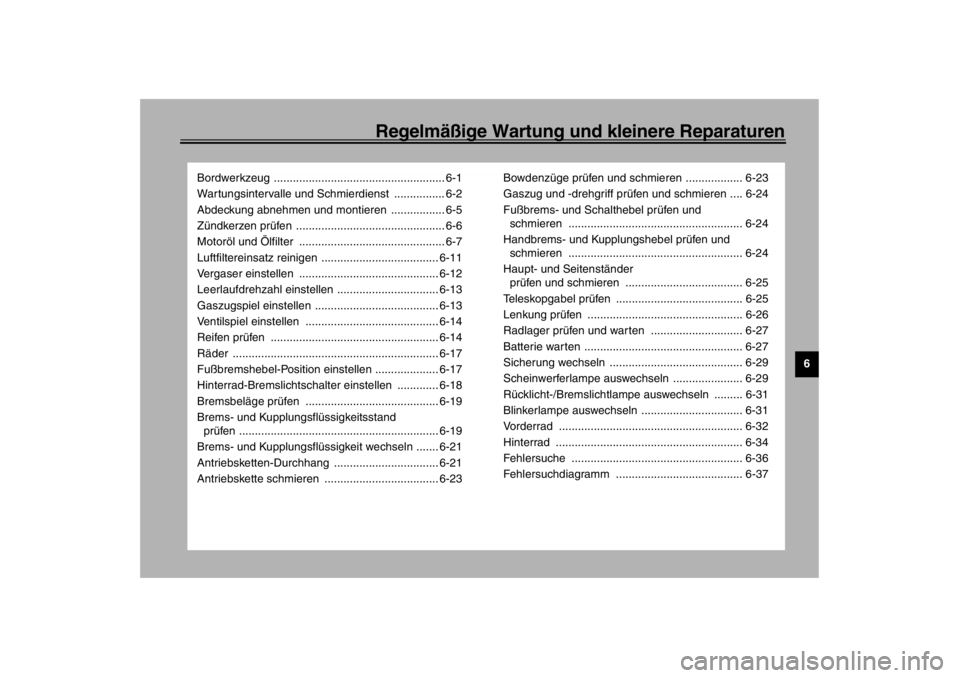

Regelmäßige Wartung und kleinere Reparaturen
6
Bordwerkzeug ...................................................... 6-1
Wartungsintervalle und Schmierdienst ................ 6-2
Abdeckung abnehmen und montieren ................. 6-5
Zündkerzen prüfen ............................................... 6-6
Motoröl und Ölfilter .............................................. 6-7
Luftfiltereinsatz reinigen ..................................... 6-11
Vergaser einstellen ............................................ 6-12
Leerlaufdrehzahl einstellen ................................ 6-13
Gaszugspiel einstellen ....................................... 6-13
Ventilspiel einstellen .......................................... 6-14
Reifen prüfen ..................................................... 6-14
Räder ................................................................. 6-17
Fußbremshebel-Position einstellen .................... 6-17
Hinterrad-Bremslichtschalter einstellen ............. 6-18
Bremsbeläge prüfen .......................................... 6-19
Brems- und Kupplungsflüssigkeitsstand
prüfen ............................................................... 6-19
Brems- und Kupplungsflüssigkeit wechseln ....... 6-21
Antriebsketten-Durchhang ................................. 6-21
Antriebskette schmieren .................................... 6-23Bowdenzüge prüfen und schmieren .................. 6-23
Gaszug und -drehgriff prüfen und schmieren .... 6-24
Fußbrems- und Schalthebel prüfen und
schmieren ....................................................... 6-24
Handbrems- und Kupplungshebel prüfen und
schmieren ....................................................... 6-24
Haupt- und Seitenständer
prüfen und schmieren ..................................... 6-25
Teleskopgabel prüfen ........................................ 6-25
Lenkung prüfen ................................................. 6-26
Radlager prüfen und warten ............................. 6-27
Batterie warten .................................................. 6-27
Sicherung wechseln .......................................... 6-29
Scheinwerferlampe auswechseln ...................... 6-29
Rücklicht-/Bremslichtlampe auswechseln ......... 6-31
Blinkerlampe auswechseln ................................ 6-31
Vorderrad .......................................................... 6-32
Hinterrad ........................................................... 6-34
Fehlersuche ...................................................... 6-36
Fehlersuchdiagramm ........................................ 6-37
G_5ea.book Page 1 Tuesday, October 2, 2001 4:04 PM
Page 46 of 102
6-1
6
GAU00462
6-Regelmäßige Wartung und kleinere Reparaturen
GAU00464
Nur vorschriftsmäßige Wartung, regelmä-
ßige Schmierung und korrekte Einstellung
können optimale Leistung und Sicherheit
gewährleisten. Jeder Fahrer ist für die Ver-
kehrssicherheit seines Fahrzeugs selbst
verantwortlich.
Die hier empfohlenen Zeitabstände für
Wartung und Schmierung sollten lediglich
als Richtwerte für den Normalbetrieb ange-
sehen werden. Je nach Wetterbedingun-
gen, Belastung und Einsatzgebiet können
in Abweichung des regelmäßigen War-
tungsplans kürzere Intervalle notwendig
werden.
GW000060
WARNUNG
_ Wer mit den üblichen Wartungsarbeiten
an seinem Fahrzeug nicht vertraut ist,
sollte diese einem YAMAHA-Händler
überlassen. _
GAU03758
Bordwerkzeug Das Bordwerkzeug befindet sich unter der
Sitzbank; siehe dazu Seite 3-11.
Einige in der Anleitung aufgeführten War-
tungsarbeiten und Reparaturen können
vom sachverständigen Fahrer selbst aus-
geführt werden. Das Bordwerkzeug erlaubt
das Durchführen der meisten Wartungs-
arbeiten. Gewisse Arbeiten und Einstel-
lungen erfordern jedoch zusätzliches
Werkzeug wie z. B. einen Drehmoment-
schlüssel.
HINWEIS:_ Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht, die
Wartungsarbeiten von einem YAMAHA-
Händler ausführen lassen. _
GW000063
WARNUNG
_ Von YAMAHA nicht zugelassene Ände-
rungen können Leistungsverluste und
unsicheres Fahrverhalten zur Folge ha-
ben. Vor Änderungen am Fahrzeug un-
bedingt den YAMAHA-Händler befragen. _
1. Bordwerkzeug
G_5ea.book Page 1 Tuesday, October 2, 2001 4:04 PM
Page 47 of 102
Regelmäßige Wartung und kleinere Reparaturen
6-2
6
GAU03685
Wartungsintervalle und Schmierdienst
HINWEIS:_
Die Jahresinspektion kann ausbleiben, wenn an die Stelle eine Kilometer-Inspektion tritt.
Ab 50.000 km die Wartungsintervalle ab 10.000 km wiederholen.
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher vom YAMAHA-Händler verrichtet werden.
_CP-03GNr. Bezeichnung AusführungKilometerstand (×1.000 km)
Jahres-
inspektion
1 10203040
1
*KraftstoffleitungKraftstoffschläuche und Unterdruckschlauch auf Rißbildung
und Beschädigung prüfen.√√√√ √
2*KraftstoffilterZustand prüfen.√√
3ZündkerzenZustand prüfen.
Reinigen und Elektrodenabstand einstellen.√√
Erneuern.√√
4*VentilspielKontrollieren.
Einstellen.Alle 20.000 km
5 LuftfiltereinsatzReinigen.√√
Erneuern.√√
6*KupplungFunktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen.
(Siehe HINWEIS auf Seite 6-4.) √√ √ √ √
7*VorderradbremseFunktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen.
(Siehe HINWEIS auf Seite 6-4.) √√ √ √ √ √
Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
G_5ea.book Page 2 Tuesday, October 2, 2001 4:04 PM
Page 48 of 102
Regelmäßige Wartung und kleinere Reparaturen
6-3
6
8
*HinterradbremseFunktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen.
(Siehe HINWEIS auf Seite 6-4.)√√ √ √ √ √
Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
9*BremsschläucheAuf Rißbildung und Beschädigung prüfen.√√√√ √
Erneuern. (Siehe HINWEIS auf Seite 6-4.) Alle 4 Jahre
10*RäderAuf Schlag und Beschädigung prüfen.√√√√
11*ReifenAuf Beschädigung prüfen und Profiltiefe kontrollieren.
Gegebenenfalls erneuern.
Luftdruck kontrollieren.
Gegebenenfalls korrigieren.√√√√ √
12*RadlagerAuf Schwergängigkeit und Beschädigung prüfen.√√√√
13*SchwingenlagerFunktion und Spiel kontrollieren.√√√√
Mit Lithiumseifenfett schmieren. Alle 50.000 km
14 AntriebsketteKettendurchhang kontrollieren.
Sicherstellen, daß das Hinterrad korrekt ausgerichtet ist.
Reinigen und schmieren.Alle 1.000 km sowie nach jeder Fahrzeugwäsche
und Fahrt im Regen
15*LenkkopflagerAuf Schwergängigkeit prüfen und Spiel kontrollieren.√√√√√
Mit Lithiumseifenfett schmieren. Alle 20.000 km
16*Schraubverbindungen
am FahrwerkAlle Schrauben und Muttern auf festen Sitz prüfen.√√√√ √
17Haupt- und Seitenständer-
KlappmechanismenFunktion prüfen.
Schmieren.√√√√ √
18*SeitenständerschalterFunktion prüfen.√√√√√ √
19*TeleskopgabelFunktion und auf Undichtigkeit prüfen.√√√√
20*FederbeineFunktion und Stoßdämpfer auf Undichtigkeit prüfen.√√√√
21*VergaserKaltstarteinrichtung kontrollieren.
Leerlaufdrehzahl und Synchronisation einstellen.√√√√√ √ Nr. Bezeichnung AusführungKilometerstand (×1.000 km)
Jahres-
inspektion
1 10203040
G_5ea.book Page 3 Tuesday, October 2, 2001 4:04 PM
Page 49 of 102
Regelmäßige Wartung und kleinere Reparaturen
6-4
6
GAU04408
HINWEIS:_
Der Luftfiltereinsatz muß bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
Zu den Brems-/Kupplungsanlagen und -flüssigkeiten:
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Bauteile der Hauptbremszylinder und Bremssattel sowie der Kupplungsgeber- und -nehmerzylinder
erneuern und die Flüssigkeit wechseln.
Die Brems- und Kupplungsschläuche bei Beschädigung oder Rißbildung, spätestens jedoch alle vier Jahre erneuern.
_ 22 MotorölWechseln.
Ölstand kontrollieren und Fahrzeug auf Undichtigkeit
prüfen.√√√√√ √
23ÖlfiltereinsatzErneuern.√√√
24
*Bremslichtschalter vorn
und hintenFunktion prüfen.√√√√√ √
25Bewegliche Teile und
SeilzügeSchmieren.√√√√ √
26*Beleuchtung, Warn-
/Kontrolleuchten und
SchalterFunktion prüfen.
Scheinwerfer einstellen.√√√√√ √ Nr. Bezeichnung AusführungKilometerstand (×1.000 km)
Jahres-
inspektion
1 10203040
G_5ea.book Page 4 Tuesday, October 2, 2001 4:04 PM
Page 50 of 102
Regelmäßige Wartung und kleinere Reparaturen
6-5
6
GAU01777
Abdeckung abnehmen und
montierenDie hier abgebildete Abdeckung muß für
manche in diesem Kapitel beschriebenen
Wartungs- und Reparaturarbeiten abge-
nommen werden. Für die Demontage und
Montage der Abdeckung sollte jeweils auf
den nachfolgenden Abschnitt zurückgegrif-
fen werden.
GAU01691
Abdeckung A
Abdeckung abnehmen1. Die Sitzbank abnehmen; siehe dazu
Seite 3-11.
2. Die Abdeckung losschrauben und
dann abziehen.Abdeckung montieren
1. Die Abdeckung in die ursprüngliche
Lage bringen und dann festschrau-
ben.
2. Die Sitzbank montieren.
1. Abdeckung A
1. Schraube
G_5ea.book Page 5 Tuesday, October 2, 2001 4:04 PM
