YAMAHA XJR 1300 2003 Manuale de Empleo (in Spanish)

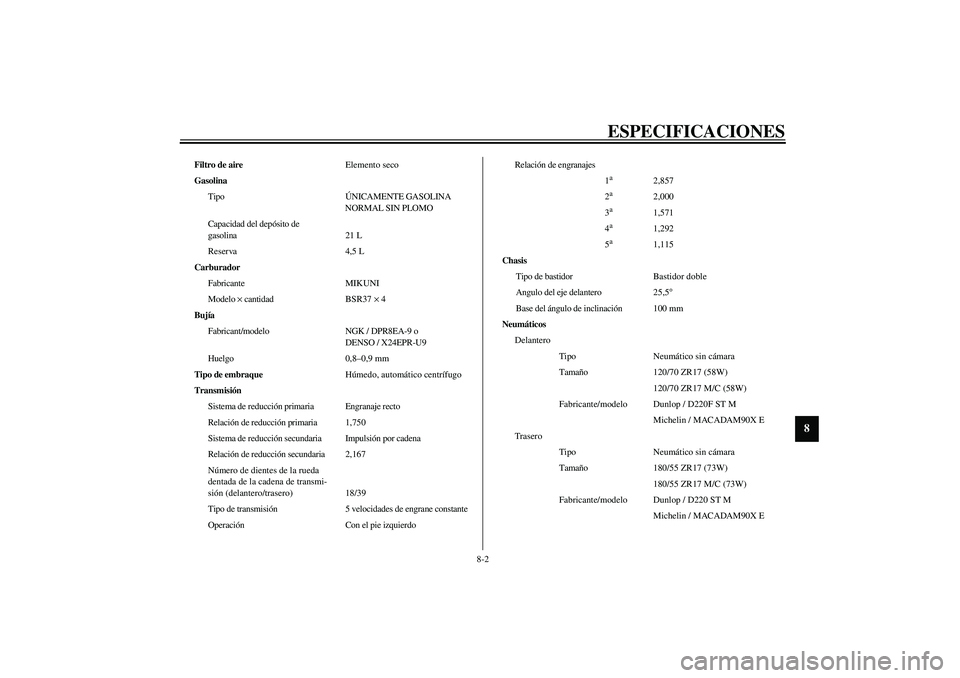

ESPECIFICACIONES
8-2
8
Filtro de aireElemento seco
Gasolina
TipoÚNICAMENTE GASOLINA
NORMAL SIN PLOMO
Capacidad del depósito de
gasolina 21 L
Reserva 4,5 L
Carburador
Fabricante MIKUNI
Modelo × cantidad BSR37 × 4
Bujía
Fabricant/modelo NGK / DPR8EA-9 o
DENSO / X24EPR-U9
Huelgo 0,8–0,9 mm
Tipo de embraqueHúmedo, automático centrífugo
Transmisión
Sistema de reducción primaria Engranaje recto
Relación de reducción primaria 1,750
Sistema de reducción secundaria Impulsión por cadena
Relación de reducción secundaria 2,167
Número de dientes de la rueda
dentada de la cadena de transmi-
sión (delantero/trasero) 18/39
Tipo de transmisión 5 velocidades de engrane constante
Operación Con el pie izquierdoRelación de engranajes
1
a
2,857
2
a
2,000
3
a
1,571
4
a
1,292
5
a
1,115
Chasis
Tipo de bastidor Bastidor doble
Angulo del eje delantero 25,5°
Base del ángulo de inclinación 100 mm
Neumáticos
Delantero
Tipo Neumático sin cámara
Tamaño 120/70 ZR17 (58W)
120/70 ZR17 M/C (58W)
Fabricante/modelo Dunlop / D220F ST M
Michelin / MACADAM90X E
Trasero
Tipo Neumático sin cámara
Tamaño 180/55 ZR17 (73W)
180/55 ZR17 M/C (73W)
Fabricante/modelo Dunlop / D220 ST M
Michelin / MACADAM90X E
U5WMS0.book Page 2 Thursday, August 1, 2002 3:44 PM

ESPECIFICACIONES
8-3
8
Carga máxima* 203 kg
Presión de aire del neumáticos
(media con los neumáticos frío)
Hasta 90 kg*
Delantero 250 kPa (2,50 kgf/cm
2, 2,50 bar)
Trasero 250 kPa (2,50 kgf/cm2, 2,50 bar)
90 kg–máxima*
Delantero 250 kPa (2,50 kgf/cm2, 2,50 bar)
Trasero 290 kPa (2,90 kgf/cm2, 2,90 bar)
Conducción a alta velocidad
Delantero 250 kPa (2,50 kgf/cm2, 2,50 bar)
Trasero 290 kPa (2,90 kgf/cm2, 2,90 bar)
* Peso total del conductor, el pasajero, el equipaje y los accesorios
Ruedas
Delantero
Tipo Llanta de aleación
Tamaño17 × MT 3,50
17 M/C × MT 3,50
Trasero
Tipo Llanta de aleación
Tamaño17 × MT 5,50
17 M/C × MT 5,50Frenos
Delantero
Tipo Freno de disco doble
Operación Con mano derecha
Líquido DOT 4
Trasero
Tipo Freno de disco sencillo
Operación Con pie derecho
Líquido DOT 4
Suspensión
Delantero Horqulla telescópica
Trasero Brazo oscilante
Resorte/amortiguador
Delantero Resorte en espiral / amortiguador de
aceite
Trasero Resorte en espiral / amortiguador de
gas-aceite
Trayectoria de la rueda
Delantero 130 mm
Trasera 110 mm
Sistema eléctrico
Sistema de encendido T.C.I. (digital)
Sistema estándar
TipoGenerador de corriente alterna
Salida estándar 13,5 V, 28 A 5.000 r/min
U5WMS0.book Page 3 Thursday, August 1, 2002 3:44 PM

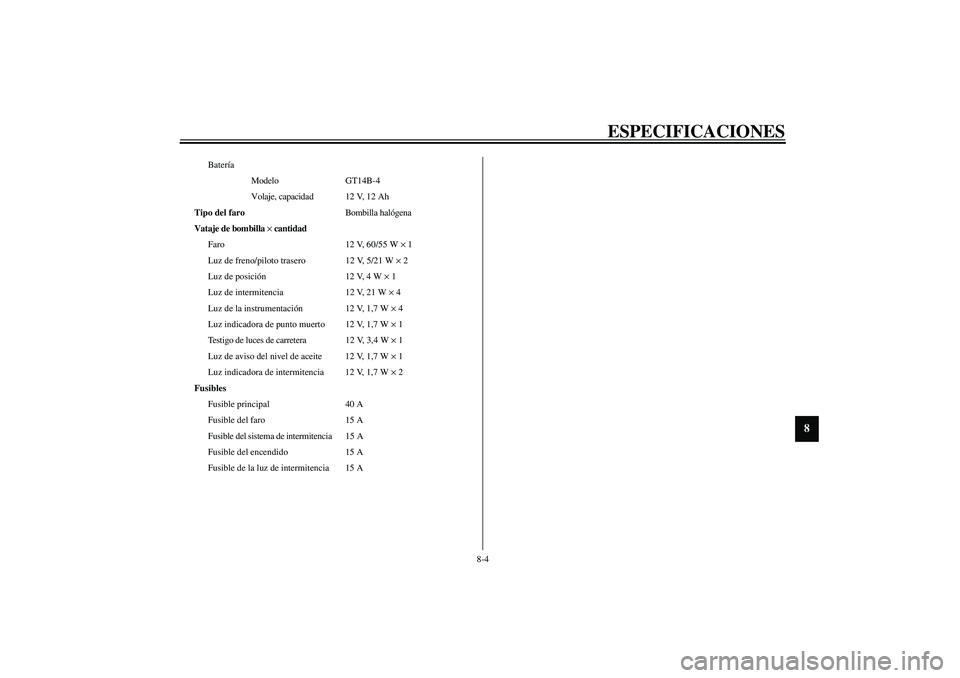

ESPECIFICACIONES
8-4
8
Batería
Modelo GT14B-4
Volaje, capacidad 12 V, 12 Ah
Tipo del faroBombilla halógena
Vataje de bombilla ×
cantidad
Faro 12 V, 60/55 W × 1
Luz de freno/piloto trasero 12 V, 5/21 W × 2
Luz de posición12 V, 4 W × 1
Luz de intermitencia 12 V, 21 W × 4
Luz de la instrumentación 12 V, 1,7 W × 4
Luz indicadora de punto muerto 12 V, 1,7 W × 1
Testigo de luces de carretera 12 V, 3,4 W × 1
Luz de aviso del nivel de aceite 12 V, 1,7 W × 1
Luz indicadora de intermitencia 12 V, 1,7 W × 2
Fusibles
Fusible principal 40 A
Fusible del faro 15 A
Fusible del sistema de intermitencia 15 A
Fusible del encendido 15 A
Fusible de la luz de intermitencia 15 A
U5WMS0.book Page 4 Thursday, August 1, 2002 3:44 PM

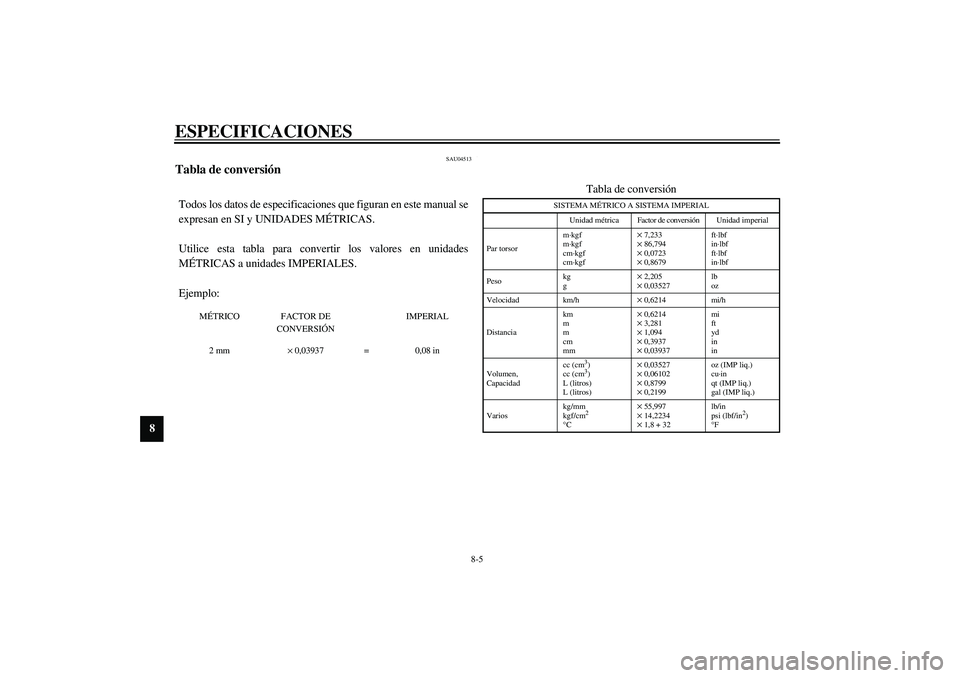

ESPECIFICACIONES
8-5
8
SAU04513
Tabla de conversión CS-04STodos los datos de especificaciones que figuran en este manual se
expresan en SI y UNIDADES MÉTRICAS.
Utilice esta tabla para convertir los valores en unidades
MÉTRICAS a unidades IMPERIALES.
Ejemplo:
MÉTRICO FACTOR DE
CONVERSIÓNIMPERIAL
2 mm× 0,03937 = 0,08 in
Tabla de conversión
SISTEMA MÉTRICO A SISTEMA IMPERIAL
Unidad métrica Factor de conversión Unidad imperial
Par torsorm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Pesokg
g× 2,205× 0,03527lb
oz
Velocidad km/h× 0,6214 mi/h
Distanciakm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volumen,
Capacidadcc (cm
3)
cc (cm3)
L (litros)
L (litros)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Varioskg/mm
kgf/cm
2
°C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°F
U5WMS0.book Page 5 Thursday, August 1, 2002 3:44 PM

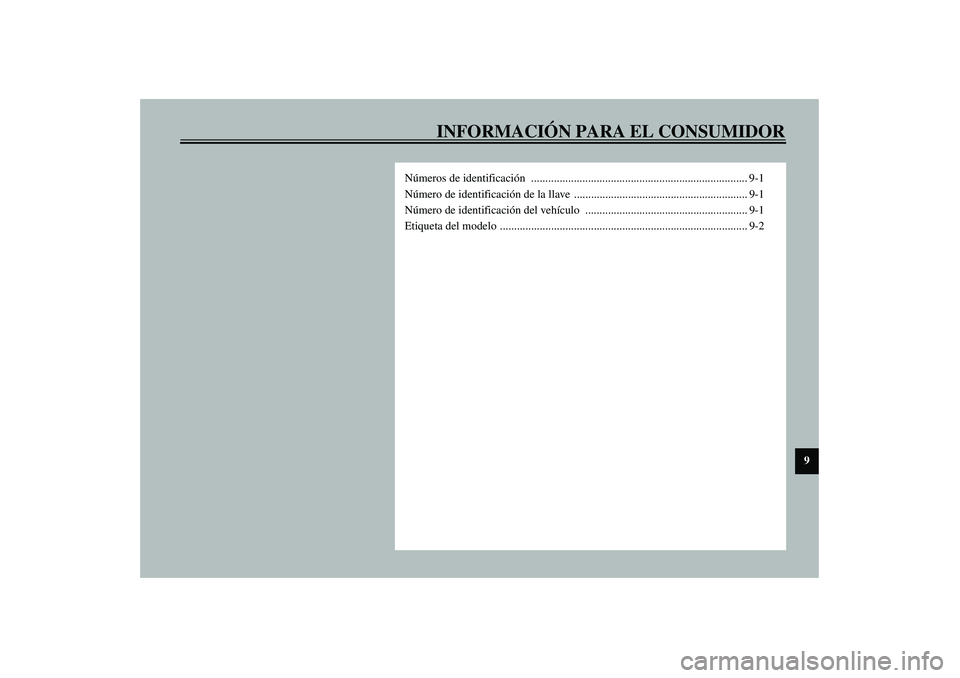

INFORMACIÓN PARA EL CONSUMIDOR
9
Números de identificación ............................................................................ 9-1
Número de identificación de la llave ............................................................. 9-1
Número de identificación del vehículo ......................................................... 9-1
Etiqueta del modelo ....................................................................................... 9-2
U5WMS0.book Page 1 Thursday, August 1, 2002 3:44 PM

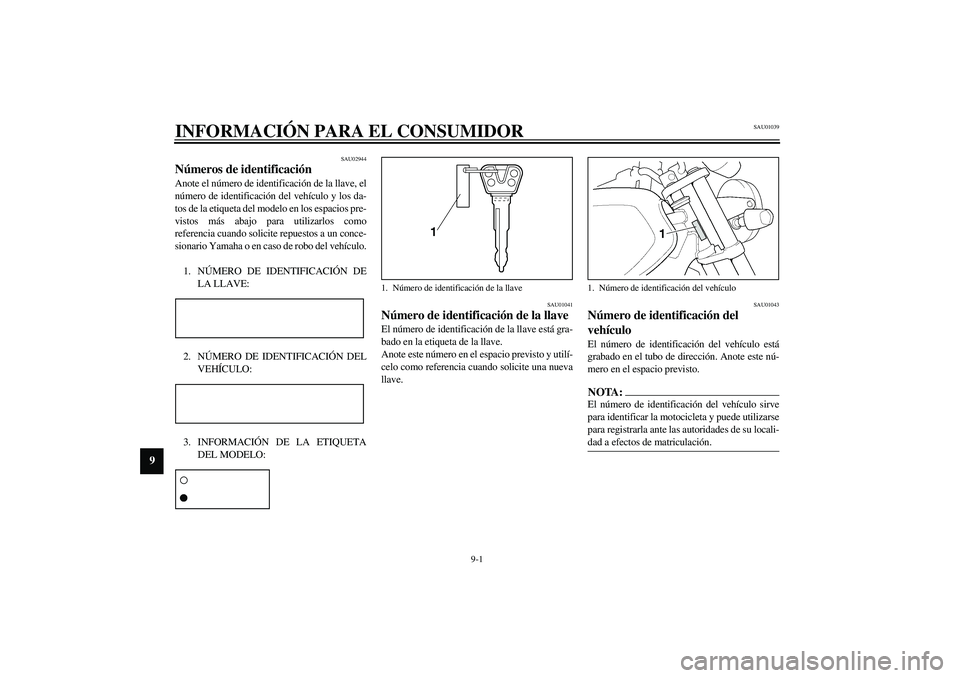

9-1
9
SAU01039
9-INFORMACIÓN PARA EL CONSUMIDOR
SAU02944
Números de identificación Anote el número de identificación de la llave, el
número de identificación del vehículo y los da-
tos de la etiqueta del modelo en los espacios pre-
vistos más abajo para utilizarlos como
referencia cuando solicite repuestos a un conce-
sionario Yamaha o en caso de robo del vehículo.
1. NÚMERO DE IDENTIFICACIÓN DE
LA LLAVE:CA-02S2. NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:CA-02S3. INFORMACIÓN DE LA ETIQUETA
DEL MODELO:CA-01SSAU01041
Número de identificación de la llave El número de identificación de la llave está gra-
bado en la etiqueta de la llave.
Anote este número en el espacio previsto y utilí-
celo como referencia cuando solicite una nueva
llave.
SAU01043
Número de identificación del
vehículo El número de identificación del vehículo está
grabado en el tubo de dirección. Anote este nú-
mero en el espacio previsto.NOTA:_ El número de identificación del vehículo sirve
para identificar la motocicleta y puede utilizarse
para registrarla ante las autoridades de su locali-
dad a efectos de matriculación. _
1. Número de identificación de la llave
1. Número de identificación del vehículo
U5WMS0.book Page 1 Thursday, August 1, 2002 3:44 PM

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU01050
Etiqueta del modelo La etiqueta del modelo está pegada en el basti-
dor debajo del asiento. (Véanse en la página
3-11 las instrucciones para desmontar y montar
el asiento.) Anote los datos que figuran en esta
etiqueta en el espacio previsto. Necesitará estos
datos cuando solicite repuestos a un concesiona-
rio Yamaha.1. Etiqueta del modelo
U5WMS0.book Page 2 Thursday, August 1, 2002 3:44 PM

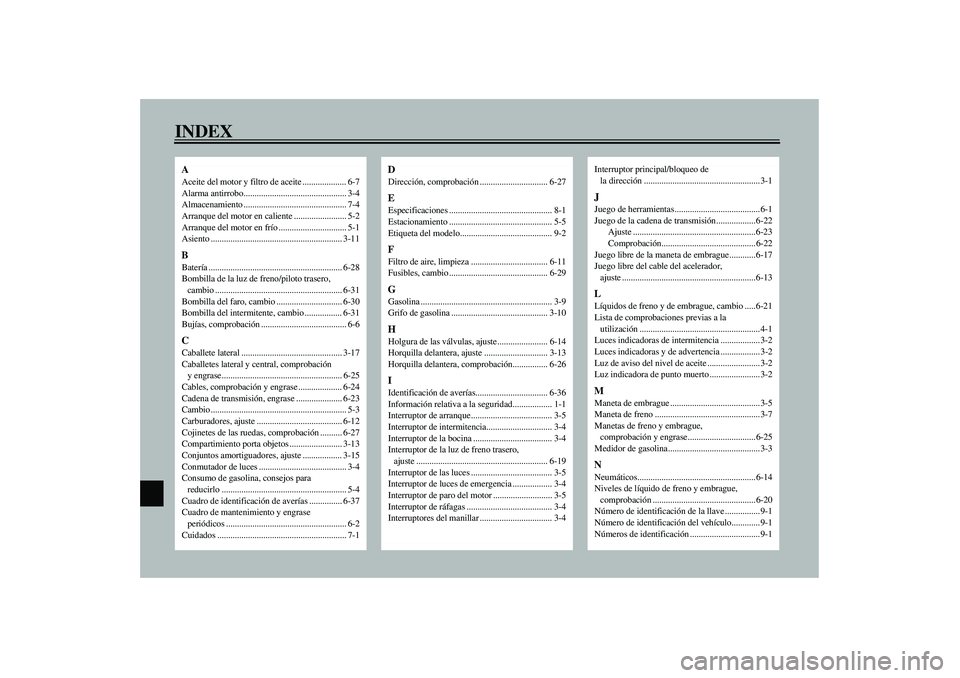

INDEXAAceite del motor y filtro de aceite .................... 6-7
Alarma antirrobo............................................... 3-4
Almacenamiento ............................................... 7-4
Arranque del motor en caliente ........................ 5-2
Arranque del motor en frío ............................... 5-1
Asiento ............................................................ 3-11BBatería ............................................................. 6-28
Bombilla de la luz de freno/piloto trasero,
cambio .......................................................... 6-31
Bombilla del faro, cambio .............................. 6-30
Bombilla del intermitente, cambio ................. 6-31
Bujías, comprobación ....................................... 6-6CCaballete lateral .............................................. 3-17
Caballetes lateral y central, comprobación
y engrase....................................................... 6-25
Cables, comprobación y engrase .................... 6-24
Cadena de transmisión, engrase ..................... 6-23
Cambio .............................................................. 5-3
Carburadores, ajuste ....................................... 6-12
Cojinetes de las ruedas, comprobación .......... 6-27
Compartimiento porta objetos ........................ 3-13
Conjuntos amortiguadores, ajuste .................. 3-15
Conmutador de luces ........................................ 3-4
Consumo de gasolina, consejos para
reducirlo ......................................................... 5-4
Cuadro de identificación de averías ............... 6-37
Cuadro de mantenimiento y engrase
periódicos ....................................................... 6-2
Cuidados ........................................................... 7-1
DDirección, comprobación ............................... 6-27EEspecificaciones ............................................... 8-1
Estacionamiento ............................................... 5-5
Etiqueta del modelo.......................................... 9-2FFiltro de aire, limpieza ................................... 6-11
Fusibles, cambio ............................................. 6-29GGasolina ............................................................ 3-9
Grifo de gasolina ............................................ 3-10HHolgura de las válvulas, ajuste....................... 6-14
Horquilla delantera, ajuste ............................. 3-13
Horquilla delantera, comprobación................ 6-26IIdentificación de averías................................. 6-36
Información relativa a la seguridad.................. 1-1
Interruptor de arranque ..................................... 3-5
Interruptor de intermitencia.............................. 3-4
Interruptor de la bocina .................................... 3-4
Interruptor de la luz de freno trasero,
ajuste ............................................................ 6-19
Interruptor de las luces ..................................... 3-5
Interruptor de luces de emergencia .................. 3-4
Interruptor de paro del motor ........................... 3-5
Interruptor de ráfagas ....................................... 3-4
Interruptores del manillar ................................. 3-4
Interruptor principal/bloqueo de
la dirección ..................................................... 3-1JJuego de herramientas....................................... 6-1
Juego de la cadena de transmisión.................. 6-22
Ajuste ........................................................ 6-23
Comprobación........................................... 6-22
Juego libre de la maneta de embrague............ 6-17
Juego libre del cable del acelerador,
ajuste ............................................................. 6-13LLíquidos de freno y de embrague, cambio ..... 6-21
Lista de comprobaciones previas a la
utilización ....................................................... 4-1
Luces indicadoras de intermitencia .................. 3-2
Luces indicadoras y de advertencia .................. 3-2
Luz de aviso del nivel de aceite ........................ 3-2
Luz indicadora de punto muerto ....................... 3-2MManeta de embrague ......................................... 3-5
Maneta de freno ................................................ 3-7
Manetas de freno y embrague,
comprobación y engrase............................... 6-25
Medidor de gasolina.......................................... 3-3NNeumáticos...................................................... 6-14
Niveles de líquido de freno y embrague,
comprobación ............................................... 6-20
Número de identificación de la llave ................ 9-1
Número de identificación del vehículo............. 9-1
Números de identificación ................................ 9-1
U5WMS0.book Page 1 Thursday, August 1, 2002 3:44 PM

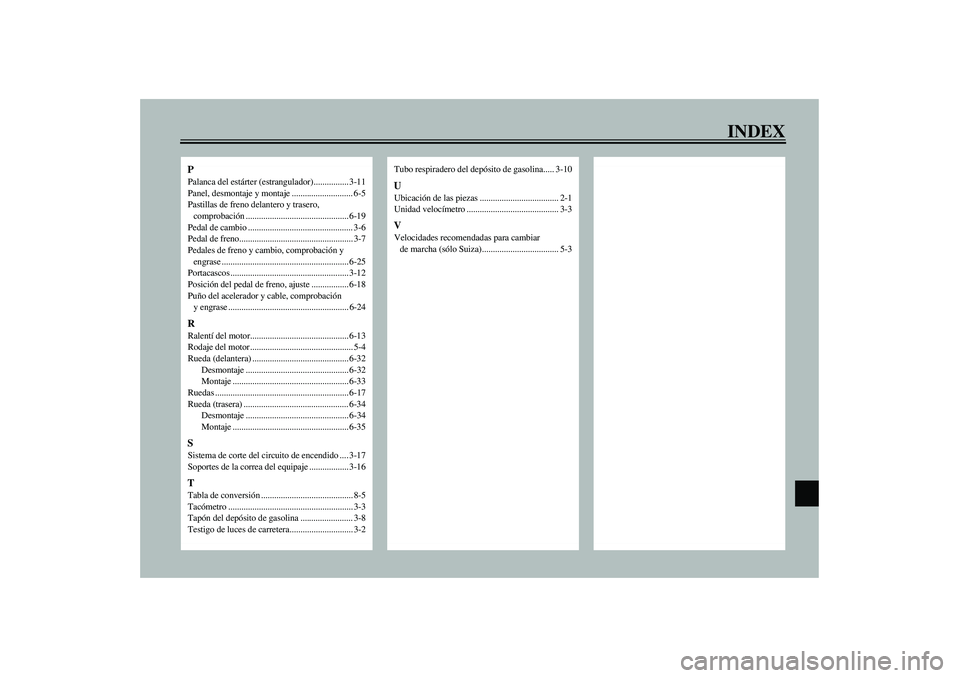

INDEX
PPalanca del estárter (estrangulador)................ 3-11
Panel, desmontaje y montaje ............................ 6-5
Pastillas de freno delantero y trasero,
comprobación ............................................... 6-19
Pedal de cambio ................................................ 3-6
Pedal de freno.................................................... 3-7
Pedales de freno y cambio, comprobación y
engrase .......................................................... 6-25
Portacascos ...................................................... 3-12
Posición del pedal de freno, ajuste ................. 6-18
Puño del acelerador y cable, comprobación
y engrase ....................................................... 6-24RRalentí del motor............................................. 6-13
Rodaje del motor ............................................... 5-4
Rueda (delantera) ............................................ 6-32
Desmontaje ............................................... 6-32
Montaje ..................................................... 6-33
Ruedas ............................................................. 6-17
Rueda (trasera) ................................................ 6-34
Desmontaje ............................................... 6-34
Montaje ..................................................... 6-35SSistema de corte del circuito de encendido .... 3-17
Soportes de la correa del equipaje .................. 3-16TTabla de conversión .......................................... 8-5
Tacómetro ......................................................... 3-3
Tapón del depósito de gasolina ........................ 3-8
Testigo de luces de carretera............................. 3-2
Tubo respiradero del depósito de gasolina..... 3-10UUbicación de las piezas .................................... 2-1
Unidad velocímetro .......................................... 3-3VVelocidades recomendadas para cambiar
de marcha (sólo Suiza)................................... 5-3
U5WMS0.book Page 2 Thursday, August 1, 2002 3:44 PM

Shiro.fm Page 1 Thursday, June 7, 2001 11:38 AM
