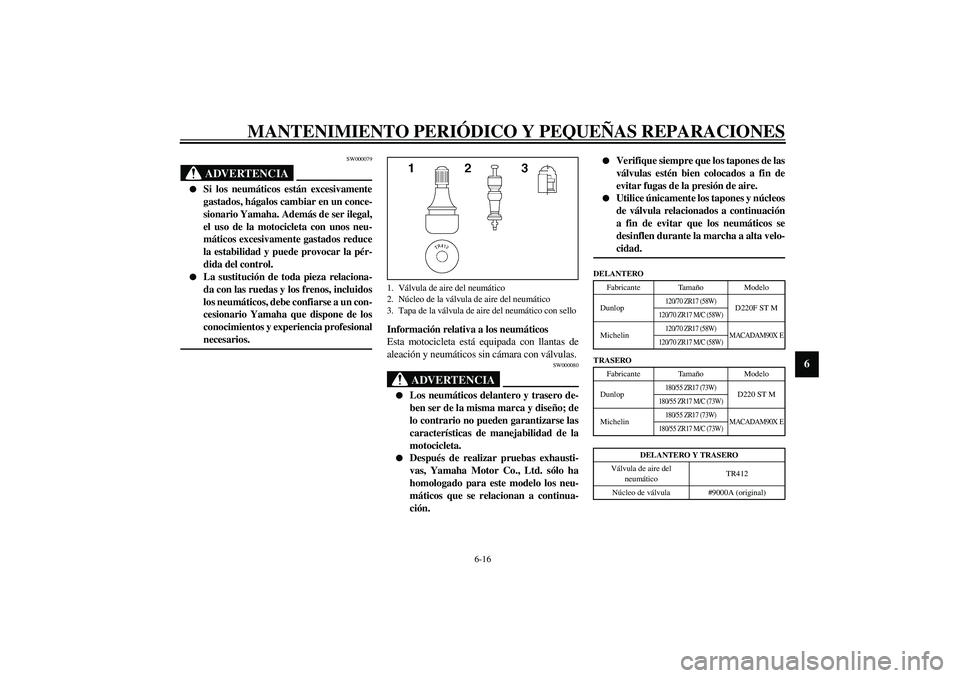

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-16
6
SW000079
ADVERTENCIA
_
Si los neumáticos están excesivamente
gastados, hágalos cambiar en un conce-
sionario Yamaha. Además de ser ilegal,
el uso de la motocicleta con unos neu-
máticos excesivamente gastados reduce
la estabilidad y puede provocar la pér-
dida del control.
La sustitución de toda pieza relaciona-
da con las ruedas y los frenos, incluidos
los neumáticos, debe confiarse a un con-
cesionario Yamaha que dispone de los
conocimientos y experiencia profesional
necesarios.
_
Información relativa a los neumáticos
Esta motocicleta está equipada con llantas de
aleación y neumáticos sin cámara con válvulas.
SW000080
ADVERTENCIA
_
Los neumáticos delantero y trasero de-
ben ser de la misma marca y diseño; de
lo contrario no pueden garantizarse las
características de manejabilidad de la
motocicleta.
Después de realizar pruebas exhausti-
vas, Yamaha Motor Co., Ltd. sólo ha
homologado para este modelo los neu-
máticos que se relacionan a continua-
ción.
Verifique siempre que los tapones de las
válvulas estén bien colocados a fin de
evitar fugas de la presión de aire.
Utilice únicamente los tapones y núcleos
de válvula relacionados a continuación
a fin de evitar que los neumáticos se
desinflen durante la marcha a alta velo-
cidad.
_CE-10S
CE-14S
1. Válvula de aire del neumático
2. Núcleo de la válvula de aire del neumático
3. Tapa de la válvula de aire del neumático con sello
DELANTERO
Fabricante TamañoModelo
Dunlop
120/70 ZR17 (58W)
D220F ST M
120/70 ZR17 M/C (58W)
Michelin
120/70 ZR17 (58W)
MACADAM90X E
120/70 ZR17 M/C (58W)
TRASERO
Fabricante TamañoModelo
Dunlop
180/55 ZR17 (73W)
D220 ST M
180/55 ZR17 M/C (73W)
Michelin
180/55 ZR17 (73W)
MACADAM90X E
180/55 ZR17 M/C (73W)
DELANTERO Y TRASERO
Válvula de aire del
neumáticoTR412
Núcleo de válvula #9000A (original)
U5WMS0.book Page 16 Thursday, August 1, 2002 3:44 PM
Page 62 of 102

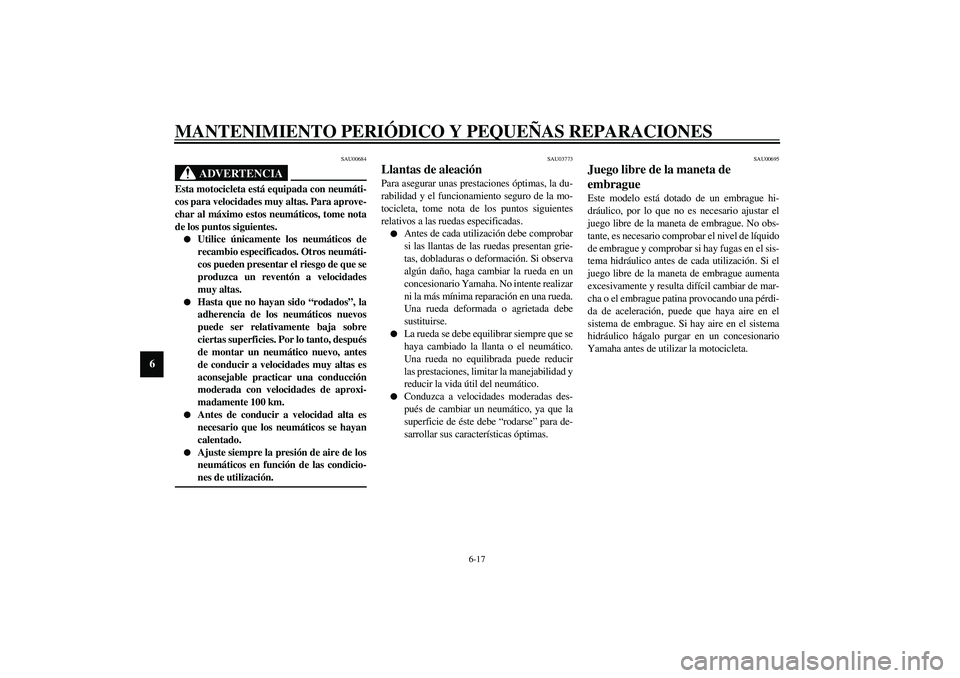

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-17
6
SAU00684
ADVERTENCIA
_ Esta motocicleta está equipada con neumáti-
cos para velocidades muy altas. Para aprove-
char al máximo estos neumáticos, tome nota
de los puntos siguientes.
Utilice únicamente los neumáticos de
recambio especificados. Otros neumáti-
cos pueden presentar el riesgo de que se
produzca un reventón a velocidades
muy altas.
Hasta que no hayan sido “rodados”, la
adherencia de los neumáticos nuevos
puede ser relativamente baja sobre
ciertas superficies. Por lo tanto, después
de montar un neumático nuevo, antes
de conducir a velocidades muy altas es
aconsejable practicar una conducción
moderada con velocidades de aproxi-
madamente 100 km.
Antes de conducir a velocidad alta es
necesario que los neumáticos se hayan
calentado.
Ajuste siempre la presión de aire de los
neumáticos en función de las condicio-
nes de utilización.
_
SAU03773
Llantas de aleación Para asegurar unas prestaciones óptimas, la du-
rabilidad y el funcionamiento seguro de la mo-
tocicleta, tome nota de los puntos siguientes
relativos a las ruedas especificadas.
Antes de cada utilización debe comprobar
si las llantas de las ruedas presentan grie-
tas, dobladuras o deformación. Si observa
algún daño, haga cambiar la rueda en un
concesionario Yamaha. No intente realizar
ni la más mínima reparación en una rueda.
Una rueda deformada o agrietada debe
sustituirse.
La rueda se debe equilibrar siempre que se
haya cambiado la llanta o el neumático.
Una rueda no equilibrada puede reducir
las prestaciones, limitar la manejabilidad y
reducir la vida útil del neumático.
Conduzca a velocidades moderadas des-
pués de cambiar un neumático, ya que la
superficie de éste debe “rodarse” para de-
sarrollar sus características óptimas.
SAU00695
Juego libre de la maneta de
embrague Este modelo está dotado de un embrague hi-
dráulico, por lo que no es necesario ajustar el
juego libre de la maneta de embrague. No obs-
tante, es necesario comprobar el nivel de líquido
de embrague y comprobar si hay fugas en el sis-
tema hidráulico antes de cada utilización. Si el
juego libre de la maneta de embrague aumenta
excesivamente y resulta difícil cambiar de mar-
cha o el embrague patina provocando una pérdi-
da de aceleración, puede que haya aire en el
sistema de embrague. Si hay aire en el sistema
hidráulico hágalo purgar en un concesionario
Yamaha antes de utilizar la motocicleta.
U5WMS0.book Page 17 Thursday, August 1, 2002 3:44 PM
Page 63 of 102

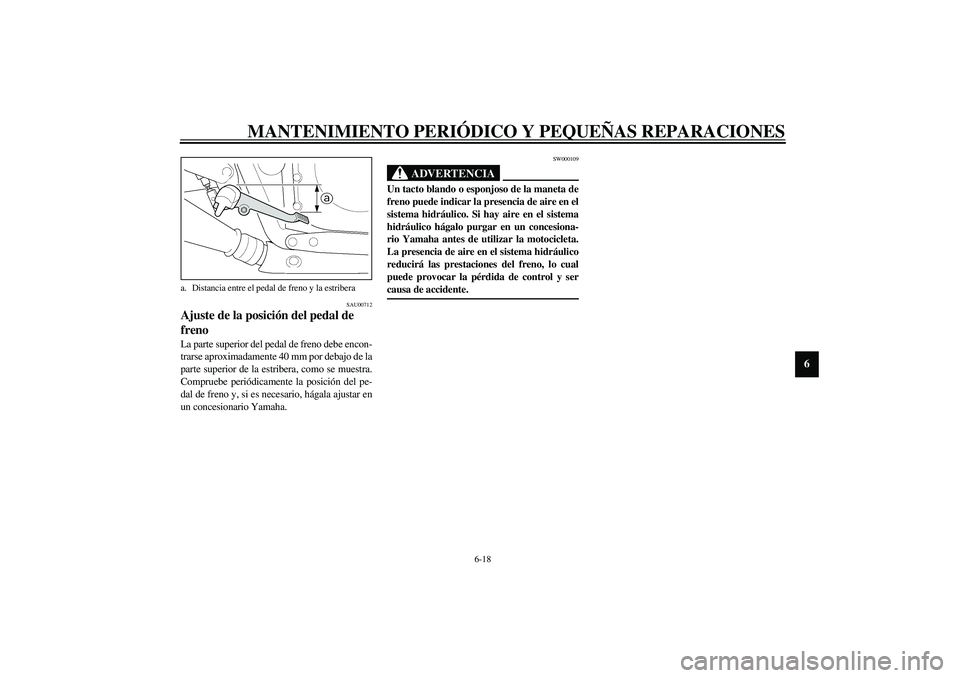

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-18
6
SAU00712
Ajuste de la posición del pedal de
freno La parte superior del pedal de freno debe encon-
trarse aproximadamente 40 mm por debajo de la
parte superior de la estribera, como se muestra.
Compruebe periódicamente la posición del pe-
dal de freno y, si es necesario, hágala ajustar en
un concesionario Yamaha.
SW000109
ADVERTENCIA
_ Un tacto blando o esponjoso de la maneta de
freno puede indicar la presencia de aire en el
sistema hidráulico. Si hay aire en el sistema
hidráulico hágalo purgar en un concesiona-
rio Yamaha antes de utilizar la motocicleta.
La presencia de aire en el sistema hidráulico
reducirá las prestaciones del freno, lo cual
puede provocar la pérdida de control y ser
causa de accidente. _
a. Distancia entre el pedal de freno y la estribera
U5WMS0.book Page 18 Thursday, August 1, 2002 3:44 PM
Page 64 of 102

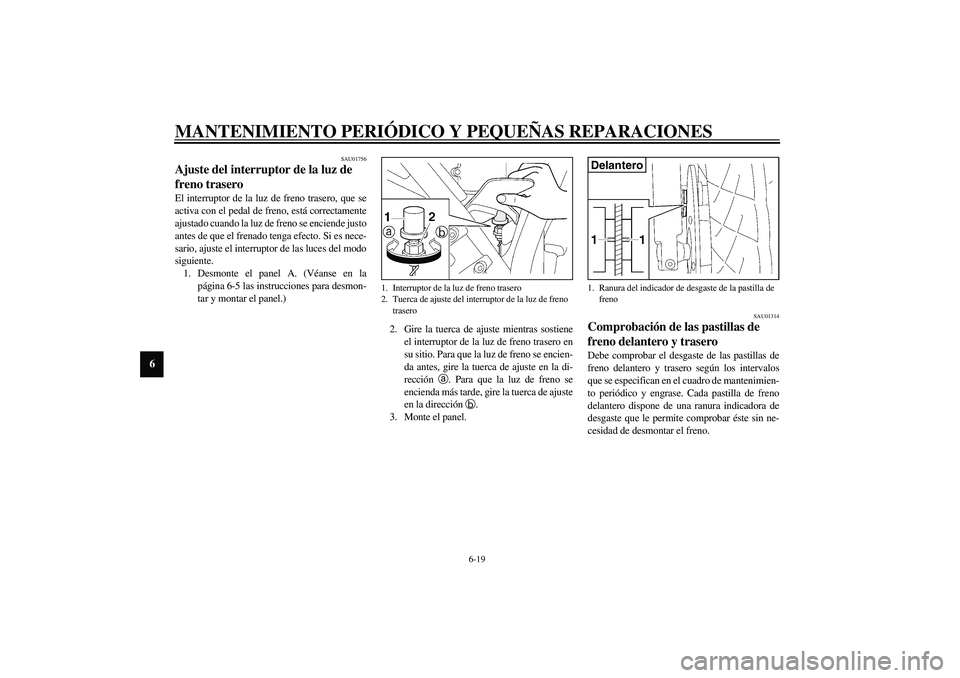

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-19
6
SAU01756
Ajuste del interruptor de la luz de
freno trasero El interruptor de la luz de freno trasero, que se
activa con el pedal de freno, está correctamente
ajustado cuando la luz de freno se enciende justo
antes de que el frenado tenga efecto. Si es nece-
sario, ajuste el interruptor de las luces del modo
siguiente.
1. Desmonte el panel A. (Véanse en la
página 6-5 las instrucciones para desmon-
tar y montar el panel.)
2. Gire la tuerca de ajuste mientras sostiene
el interruptor de la luz de freno trasero en
su sitio. Para que la luz de freno se encien-
da antes, gire la tuerca de ajuste en la di-
rección
a. Para que la luz de freno se
encienda más tarde, gire la tuerca de ajuste
en la dirección
b.
3. Monte el panel.
SAU01314
Comprobación de las pastillas de
freno delantero y trasero Debe comprobar el desgaste de las pastillas de
freno delantero y trasero según los intervalos
que se especifican en el cuadro de mantenimien-
to periódico y engrase. Cada pastilla de freno
delantero dispone de una ranura indicadora de
desgaste que le permite comprobar éste sin ne-
cesidad de desmontar el freno.
1. Interruptor de la luz de freno trasero
2. Tuerca de ajuste del interruptor de la luz de freno
trasero
1. Ranura del indicador de desgaste de la pastilla de
frenoDelantero
U5WMS0.book Page 19 Thursday, August 1, 2002 3:44 PM
Page 65 of 102
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-20
6
Para comprobar el desgaste de la pastilla de fre-
no, observe las ranuras indicadoras de desgaste.
Si una pastilla de freno se ha desgastado hasta el
punto en que la ranura indicadora de desgaste ha
desaparecido casi por completo, solicite a un
concesionario Yamaha que cambie el conjunto
de las pastillas de freno.
SAU04169
Comprobación de los niveles de
líquido de freno y embrague Si el líquido de freno es insuficiente, puede en-
trar aire en los sistemas de freno o de embrague
y, como consecuencia de ello, dichos sistemas
pueden perder su eficacia.
Antes de utilizar la motocicleta, verifique que el
líquido de freno se encuentre por encima de la
marca de nivel mínimo y añada líquido según
sea necesario. Un nivel bajo de líquido de freno
puede ser indicativo del desgaste de las pastillas
y/o de una fuga en el sistema de frenos. Si el ni-
vel de líquido de freno está bajo, compruebe si
las pastillas están desgastadas y si el sistema de
frenos presenta alguna fuga.
NOTA:_ El depósito del líquido de freno trasero se en-
cuentra detrás del panel A. (Véanse en la página
6-5 las instrucciones para desmontar y montar el
panel.) _Observe las precauciones siguientes:
Cuando compruebe el nivel de líquido, ve-
rifique que la parte superior del depósito
del líquido de freno o de embrague esté ni-
velada.
Utilice únicamente un líquido de freno de
la calidad recomendada, ya que de lo con-
trario las juntas de goma se pueden dete-
riorar, provocando fugas y reduciendo la
eficacia de los frenos o el embrague.
1. Ranura del indicador de desgaste de la pastilla de
frenoTrasero
1. Marca de nivel mínimoFreno delantero
1. Marca de nivel mínimoLíquido de freno y embrague recomendado:
líquido de frenos DOT 4Freno trasero
U5WMS0.book Page 20 Thursday, August 1, 2002 3:44 PM
Page 66 of 102

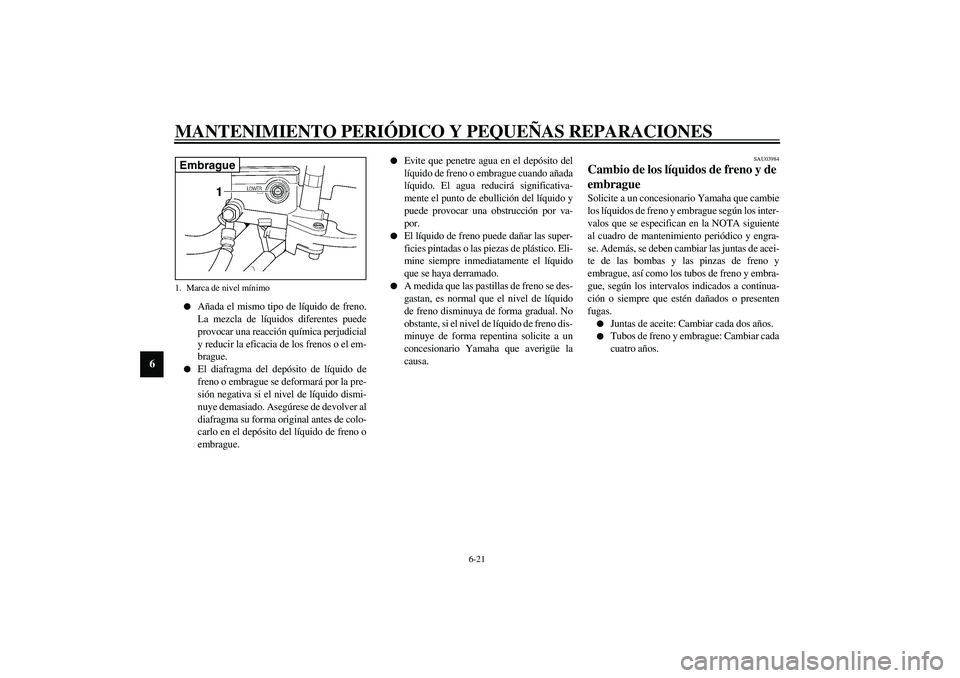

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-21
6
Añada el mismo tipo de líquido de freno.
La mezcla de líquidos diferentes puede
provocar una reacción química perjudicial
y reducir la eficacia de los frenos o el em-
brague.
El diafragma del depósito de líquido de
freno o embrague se deformará por la pre-
sión negativa si el nivel de líquido dismi-
nuye demasiado. Asegúrese de devolver al
diafragma su forma original antes de colo-
carlo en el depósito del líquido de freno o
embrague.
Evite que penetre agua en el depósito del
líquido de freno o embrague cuando añada
líquido. El agua reducirá significativa-
mente el punto de ebullición del líquido y
puede provocar una obstrucción por va-
por.
El líquido de freno puede dañar las super-
ficies pintadas o las piezas de plástico. Eli-
mine siempre inmediatamente el líquido
que se haya derramado.
A medida que las pastillas de freno se des-
gastan, es normal que el nivel de líquido
de freno disminuya de forma gradual. No
obstante, si el nivel de líquido de freno dis-
minuye de forma repentina solicite a un
concesionario Yamaha que averigüe la
causa.
SAU03984
Cambio de los líquidos de freno y de
embrague Solicite a un concesionario Yamaha que cambie
los líquidos de freno y embrague según los inter-
valos que se especifican en la NOTA siguiente
al cuadro de mantenimiento periódico y engra-
se. Además, se deben cambiar las juntas de acei-
te de las bombas y las pinzas de freno y
embrague, así como los tubos de freno y embra-
gue, según los intervalos indicados a continua-
ción o siempre que estén dañados o presenten
fugas.
Juntas de aceite: Cambiar cada dos años.
Tubos de freno y embrague: Cambiar cada
cuatro años.
1. Marca de nivel mínimoEmbrague
U5WMS0.book Page 21 Thursday, August 1, 2002 3:44 PM
Page 67 of 102

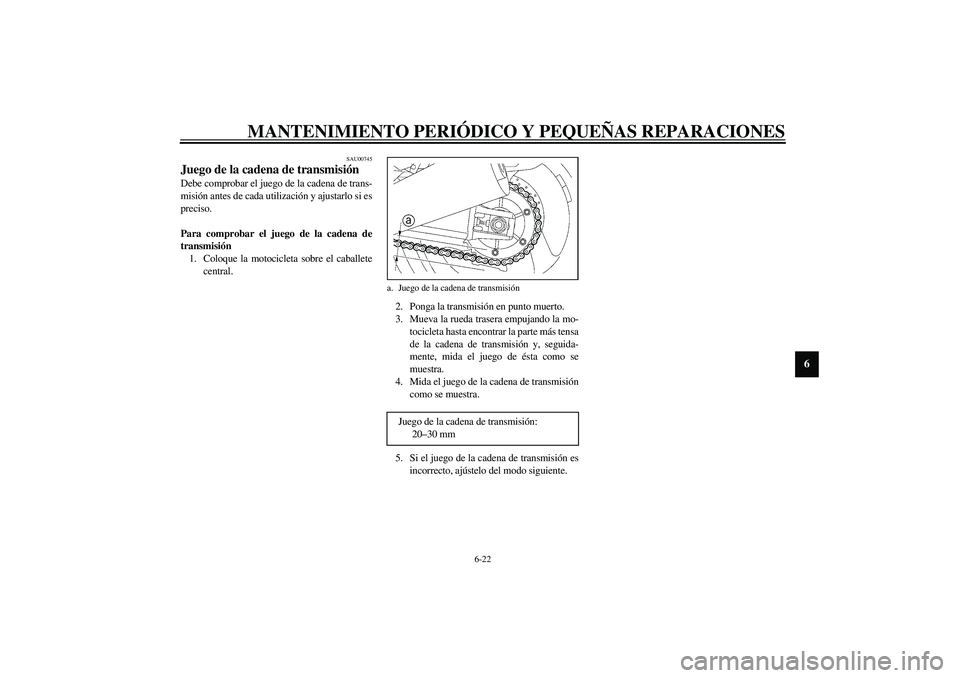

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-22
6
SAU00745
Juego de la cadena de transmisión Debe comprobar el juego de la cadena de trans-
misión antes de cada utilización y ajustarlo si es
preciso.
Para comprobar el juego de la cadena de
transmisión
1. Coloque la motocicleta sobre el caballete
central.
2. Ponga la transmisión en punto muerto.
3. Mueva la rueda trasera empujando la mo-
tocicleta hasta encontrar la parte más tensa
de la cadena de transmisión y, seguida-
mente, mida el juego de ésta como se
muestra.
4. Mida el juego de la cadena de transmisión
como se muestra.
5. Si el juego de la cadena de transmisión es
incorrecto, ajústelo del modo siguiente.
a. Juego de la cadena de transmisiónJuego de la cadena de transmisión:
20–30 mm
U5WMS0.book Page 22 Thursday, August 1, 2002 3:44 PM
Page 68 of 102

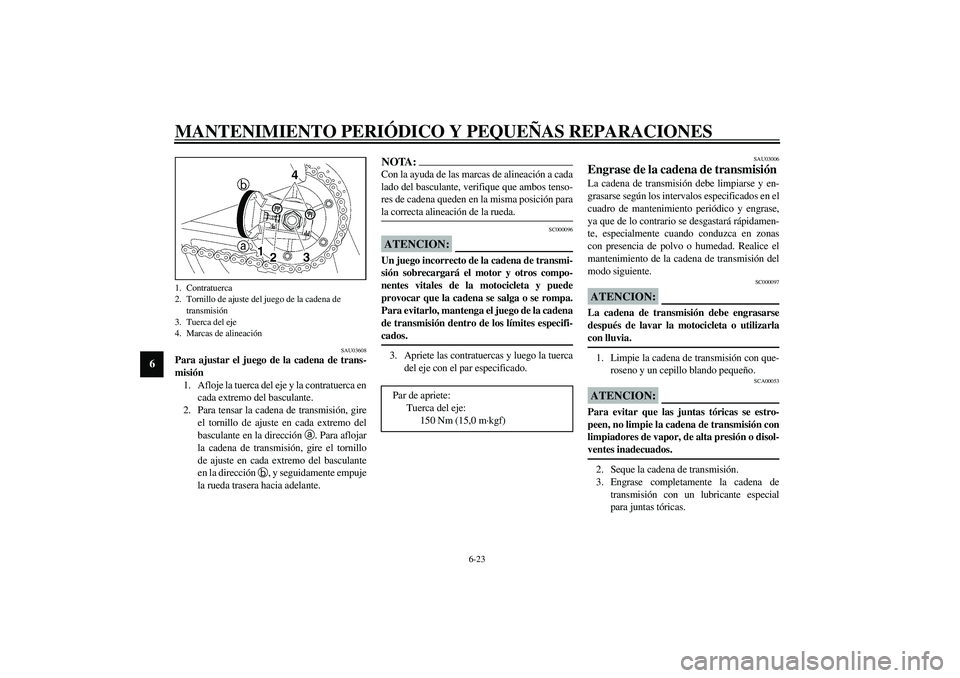

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-23
6
SAU03608
Para ajustar el juego de la cadena de trans-
misión
1. Afloje la tuerca del eje y la contratuerca en
cada extremo del basculante.
2. Para tensar la cadena de transmisión, gire
el tornillo de ajuste en cada extremo del
basculante en la dirección
a. Para aflojar
la cadena de transmisión, gire el tornillo
de ajuste en cada extremo del basculante
en la dirección
b, y seguidamente empuje
la rueda trasera hacia adelante.
NOTA:_ Con la ayuda de las marcas de alineación a cada
lado del basculante, verifique que ambos tenso-
res de cadena queden en la misma posición para
la correcta alineación de la rueda. _
SC000096
ATENCION:_ Un juego incorrecto de la cadena de transmi-
sión sobrecargará el motor y otros compo-
nentes vitales de la motocicleta y puede
provocar que la cadena se salga o se rompa.
Para evitarlo, mantenga el juego de la cadena
de transmisión dentro de los límites especifi-
cados. _3. Apriete las contratuercas y luego la tuerca
del eje con el par especificado.
SAU03006
Engrase de la cadena de transmisión La cadena de transmisión debe limpiarse y en-
grasarse según los intervalos especificados en el
cuadro de mantenimiento periódico y engrase,
ya que de lo contrario se desgastará rápidamen-
te, especialmente cuando conduzca en zonas
con presencia de polvo o humedad. Realice el
mantenimiento de la cadena de transmisión del
modo siguiente.
SC000097
ATENCION:_ La cadena de transmisión debe engrasarse
después de lavar la motocicleta o utilizarla
con lluvia. _1. Limpie la cadena de transmisión con que-
roseno y un cepillo blando pequeño.
SCA00053
ATENCION:_ Para evitar que las juntas tóricas se estro-
peen, no limpie la cadena de transmisión con
limpiadores de vapor, de alta presión o disol-
ventes inadecuados. _2. Seque la cadena de transmisión.
3. Engrase completamente la cadena de
transmisión con un lubricante especial
para juntas tóricas.
1. Contratuerca
2. Tornillo de ajuste del juego de la cadena de
transmisión
3. Tuerca del eje
4. Marcas de alineación
Par de apriete:
Tuerca del eje:
150 Nm (15,0 m·kgf)
U5WMS0.book Page 23 Thursday, August 1, 2002 3:44 PM
Page 69 of 102

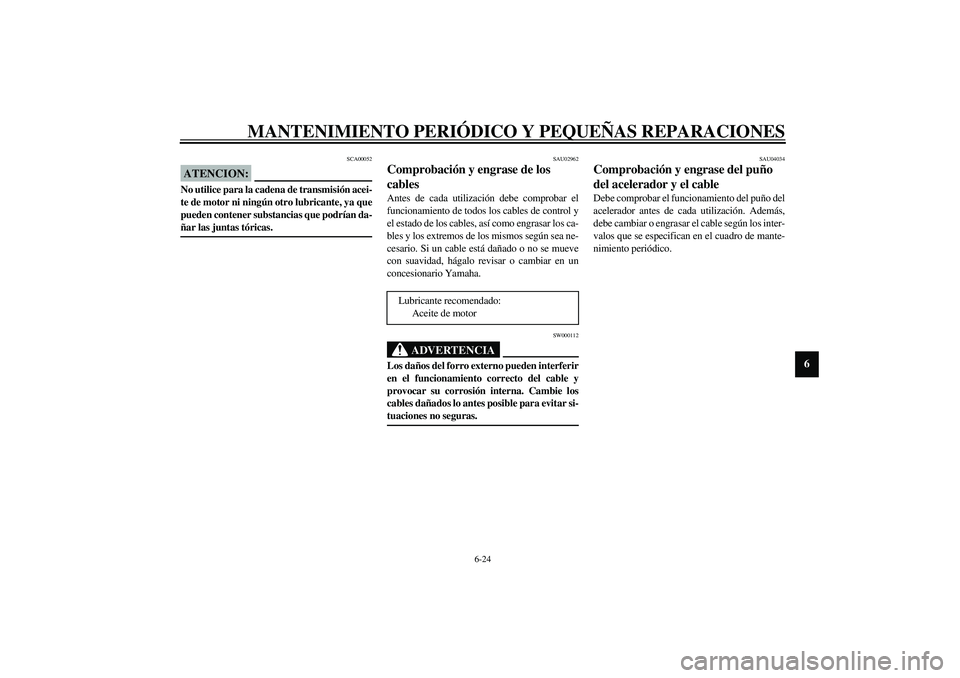

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-24
6
SCA00052
ATENCION:_ No utilice para la cadena de transmisión acei-
te de motor ni ningún otro lubricante, ya que
pueden contener substancias que podrían da-
ñar las juntas tóricas. _
SAU02962
Comprobación y engrase de los
cables Antes de cada utilización debe comprobar el
funcionamiento de todos los cables de control y
el estado de los cables, así como engrasar los ca-
bles y los extremos de los mismos según sea ne-
cesario. Si un cable está dañado o no se mueve
con suavidad, hágalo revisar o cambiar en un
concesionario Yamaha.
SW000112
ADVERTENCIA
_ Los daños del forro externo pueden interferir
en el funcionamiento correcto del cable y
provocar su corrosión interna. Cambie los
cables dañados lo antes posible para evitar si-
tuaciones no seguras. _
SAU04034
Comprobación y engrase del puño
del acelerador y el cable Debe comprobar el funcionamiento del puño del
acelerador antes de cada utilización. Además,
debe cambiar o engrasar el cable según los inter-
valos que se especifican en el cuadro de mante-
nimiento periódico.
Lubricante recomendado:
Aceite de motor
U5WMS0.book Page 24 Thursday, August 1, 2002 3:44 PM
Page 70 of 102

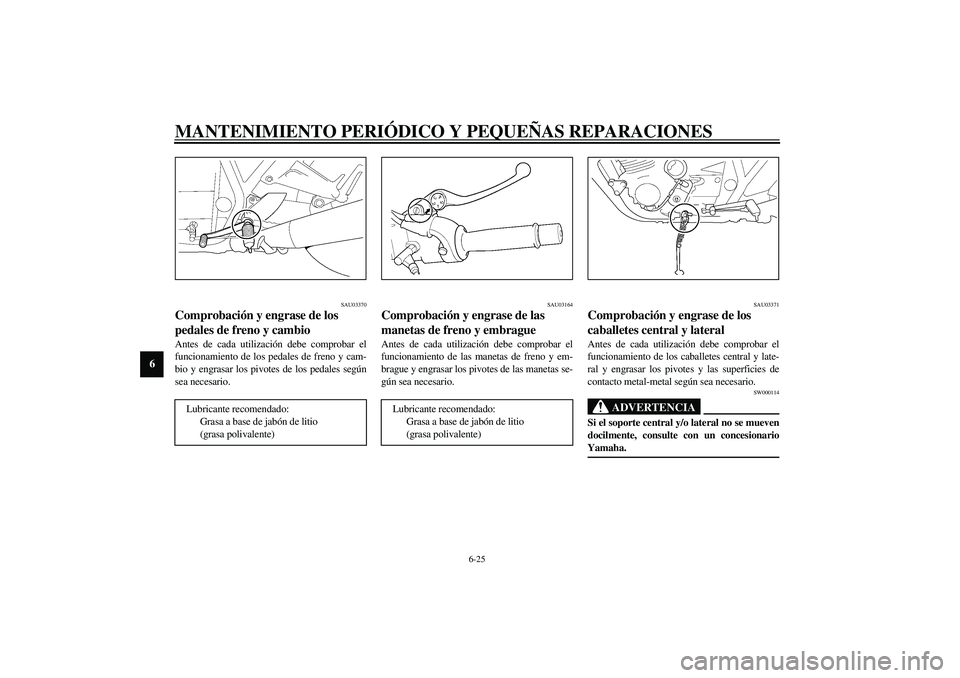

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-25
6
SAU03370
Comprobación y engrase de los
pedales de freno y cambio Antes de cada utilización debe comprobar el
funcionamiento de los pedales de freno y cam-
bio y engrasar los pivotes de los pedales según
sea necesario.
SAU03164
Comprobación y engrase de las
manetas de freno y embrague Antes de cada utilización debe comprobar el
funcionamiento de las manetas de freno y em-
brague y engrasar los pivotes de las manetas se-
gún sea necesario.
SAU03371
Comprobación y engrase de los
caballetes central y lateral Antes de cada utilización debe comprobar el
funcionamiento de los caballetes central y late-
ral y engrasar los pivotes y las superficies de
contacto metal-metal según sea necesario.
SW000114
ADVERTENCIA
_ Si el soporte central y/o lateral no se mueven
docilmente, consulte con un concesionario
Yamaha. _
Lubricante recomendado:
Grasa a base de jabón de litio
(grasa polivalente)
Lubricante recomendado:
Grasa a base de jabón de litio
(grasa polivalente)
U5WMS0.book Page 25 Thursday, August 1, 2002 3:44 PM
