YAMAHA XJR 1300 2004 Notices Demploi (in French)

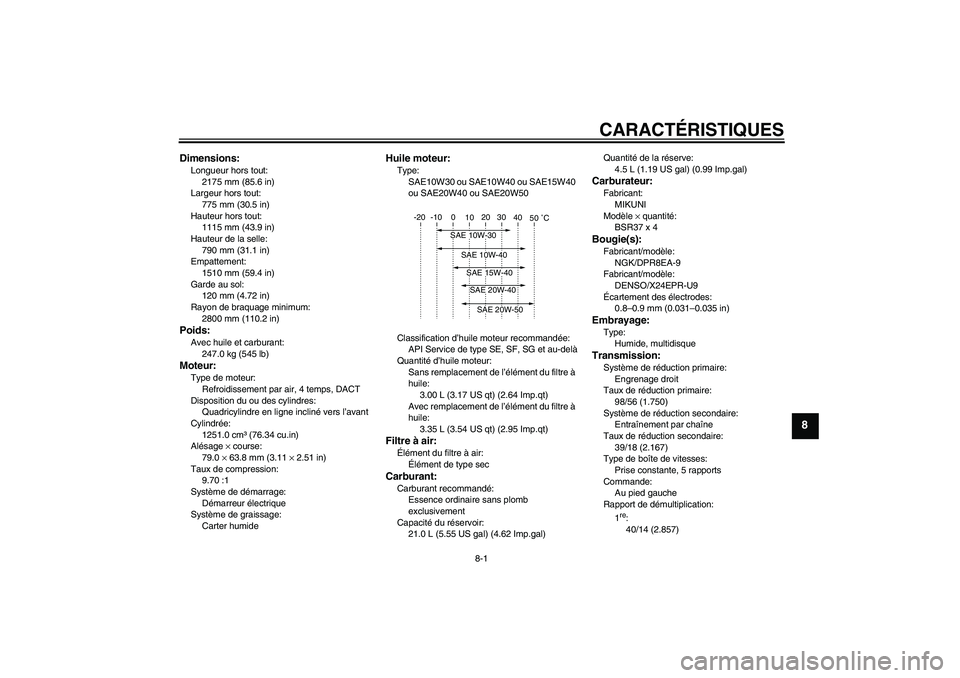

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
2175 mm (85.6 in)
Largeur hors tout:
775 mm (30.5 in)
Hauteur hors tout:
1115 mm (43.9 in)
Hauteur de la selle:
790 mm (31.1 in)
Empattement:
1510 mm (59.4 in)
Garde au sol:
120 mm (4.72 in)
Rayon de braquage minimum:
2800 mm (110.2 in)Poids:Avec huile et carburant:
247.0 kg (545 lb)Moteur:Type de moteur:
Refroidissement par air, 4 temps, DACT
Disposition du ou des cylindres:
Quadricylindre en ligne incliné vers l’avant
Cylindrée:
1251.0 cm³ (76.34 cu.in)
Alésage × course:
79.0 × 63.8 mm (3.11 × 2.51 in)
Taux de compression:
9.70 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Type:
SAE10W30 ou SAE10W40 ou SAE15W40
ou SAE20W40 ou SAE20W50
Classification d’huile moteur recommandée:
API Service de type SE, SF, SG et au-delà
Quantité d’huile moteur:
Sans remplacement de l’élément du filtre à
huile:
3.00 L (3.17 US qt) (2.64 Imp.qt)
Avec remplacement de l’élément du filtre à
huile:
3.35 L (3.54 US qt) (2.95 Imp.qt)Filtre à air:Élément du filtre à air:
Élément de type secCarburant:Carburant recommandé:
Essence ordinaire sans plomb
exclusivement
Capacité du réservoir:
21.0 L (5.55 US gal) (4.62 Imp.gal)Quantité de la réserve:
4.5 L (1.19 US gal) (0.99 Imp.gal)
Carburateur:Fabricant:
MIKUNI
Modèle × quantité:
BSR37 x 4Bougie(s):Fabricant/modèle:
NGK/DPR8EA-9
Fabricant/modèle:
DENSO/X24EPR-U9
Écartement des électrodes:
0.8–0.9 mm (0.031–0.035 in)Embrayage:Type:
Humide, multidisqueTransmission:Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
98/56 (1.750)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
39/18 (2.167)
Type de boîte de vitesses:
Prise constante, 5 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
40/14 (2.857)
-20 -10 0
10 20 30
40
50 ËšC
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U5WMF1F0.book Page 1 Friday, September 12, 2003 10:29 AM

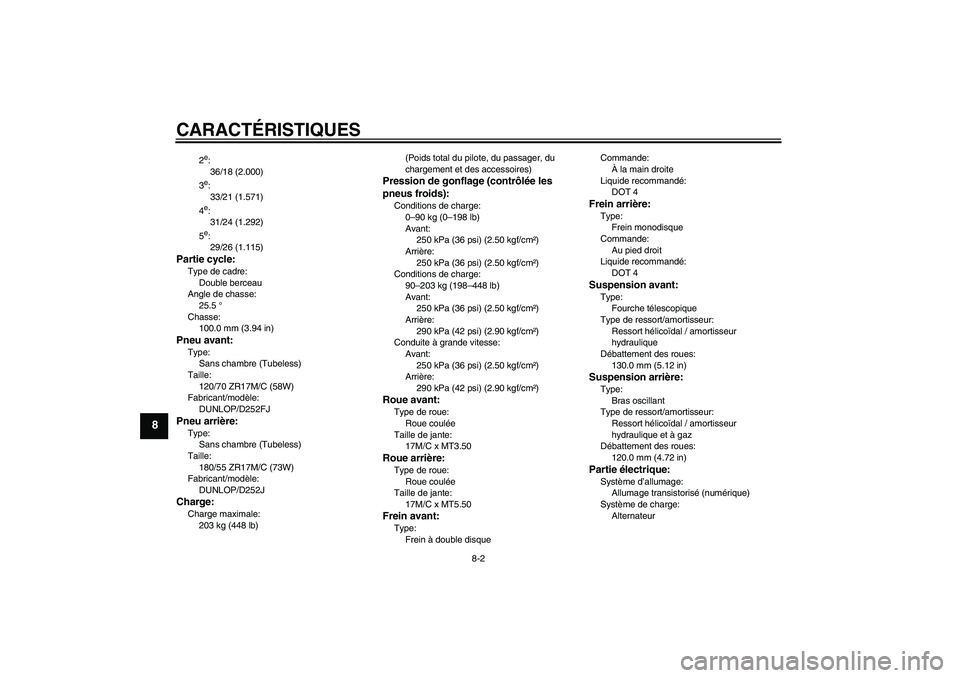

CARACTÉRISTIQUES
8-2
8
2e:
36/18 (2.000)
3e:
33/21 (1.571)
4e:
31/24 (1.292)
5e:
29/26 (1.115)
Partie cycle:Type de cadre:
Double berceau
Angle de chasse:
25.5 °
Chasse:
100.0 mm (3.94 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/70 ZR17M/C (58W)
Fabricant/modèle:
DUNLOP/D252FJPneu arrière:Type:
Sans chambre (Tubeless)
Taille:
180/55 ZR17M/C (73W)
Fabricant/modèle:
DUNLOP/D252JCharge:Charge maximale:
203 kg (448 lb)(Poids total du pilote, du passager, du
chargement et des accessoires)
Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm²)
Conditions de charge:
90–203 kg (198–448 lb)
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)
Conduite à grande vitesse:
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)Roue avant:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT3.50Roue arrière:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT5.50Frein avant:Type:
Frein à double disqueCommande:
À la main droite
Liquide recommandé:
DOT 4
Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
130.0 mm (5.12 in)Suspension arrière:Type:
Bras oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement des roues:
120.0 mm (4.72 in)Partie électrique:Système d’allumage:
Allumage transistorisé (numérique)
Système de charge:
Alternateur
U5WMF1F0.book Page 2 Friday, September 12, 2003 10:29 AM

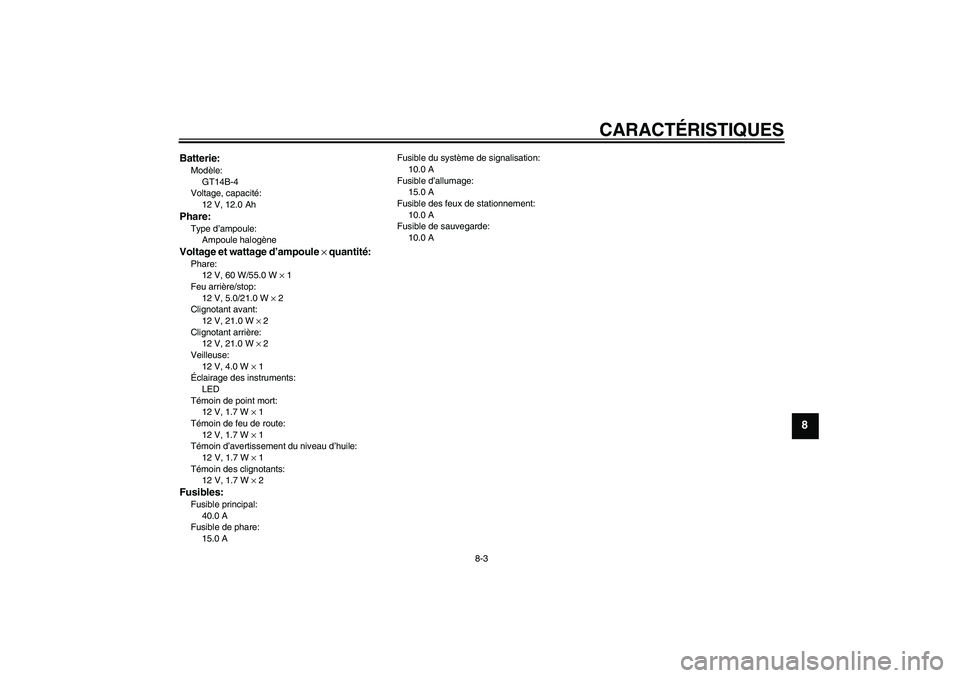

CARACTÉRISTIQUES
8-3
8
Batterie:Modèle:
GT14B-4
Voltage, capacité:
12 V, 12.0 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 60 W/55.0 W × 1
Feu arrière/stop:
12 V, 5.0/21.0 W × 2
Clignotant avant:
12 V, 21.0 W × 2
Clignotant arrière:
12 V, 21.0 W × 2
Veilleuse:
12 V, 4.0 W × 1
Éclairage des instruments:
LED
Témoin de point mort:
12 V, 1.7 W × 1
Témoin de feu de route:
12 V, 1.7 W × 1
Témoin d’avertissement du niveau d’huile:
12 V, 1.7 W × 1
Témoin des clignotants:
12 V, 1.7 W × 2Fusibles:Fusible principal:
40.0 A
Fusible de phare:
15.0 AFusible du système de signalisation:
10.0 A
Fusible d’allumage:
15.0 A
Fusible des feux de stationnement:
10.0 A
Fusible de sauvegarde:
10.0 A
U5WMF1F0.book Page 3 Friday, September 12, 2003 10:29 AM

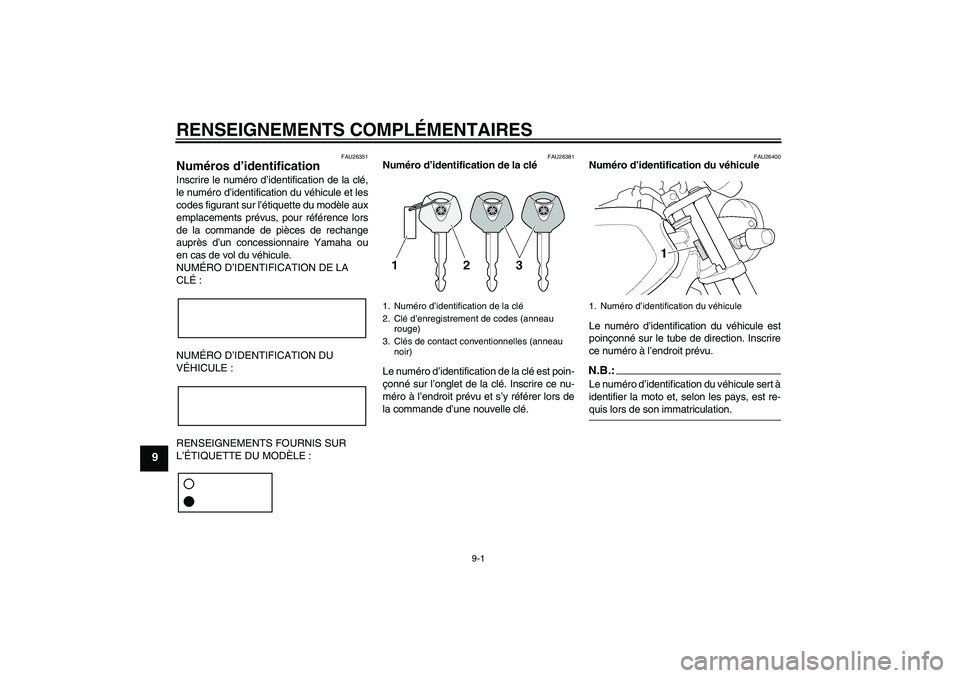

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU26351
Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ :
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.:Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
1. Numéro d’identification de la clé
2. Clé d’enregistrement de codes (anneau
rouge)
3. Clés de contact conventionnelles (anneau
noir)
1. Numéro d’identification du véhicule
U5WMF1F0.book Page 1 Friday, September 12, 2003 10:29 AM

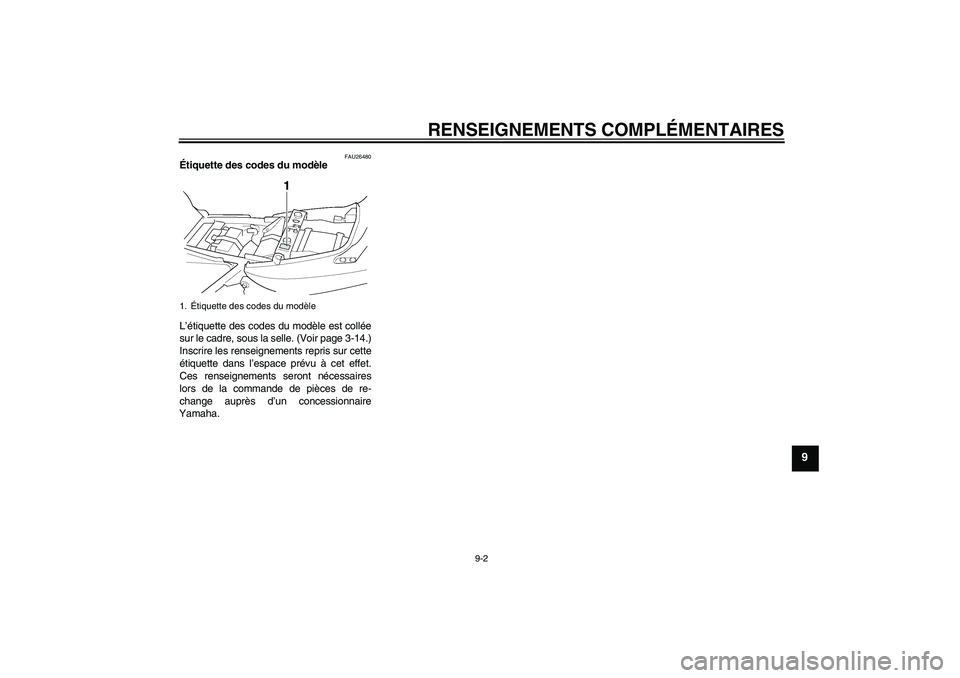

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU26480
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle. (Voir page 3-14.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.1.Étiquette des codes du modèle
U5WMF1F0.book Page 2 Friday, September 12, 2003 10:29 AM

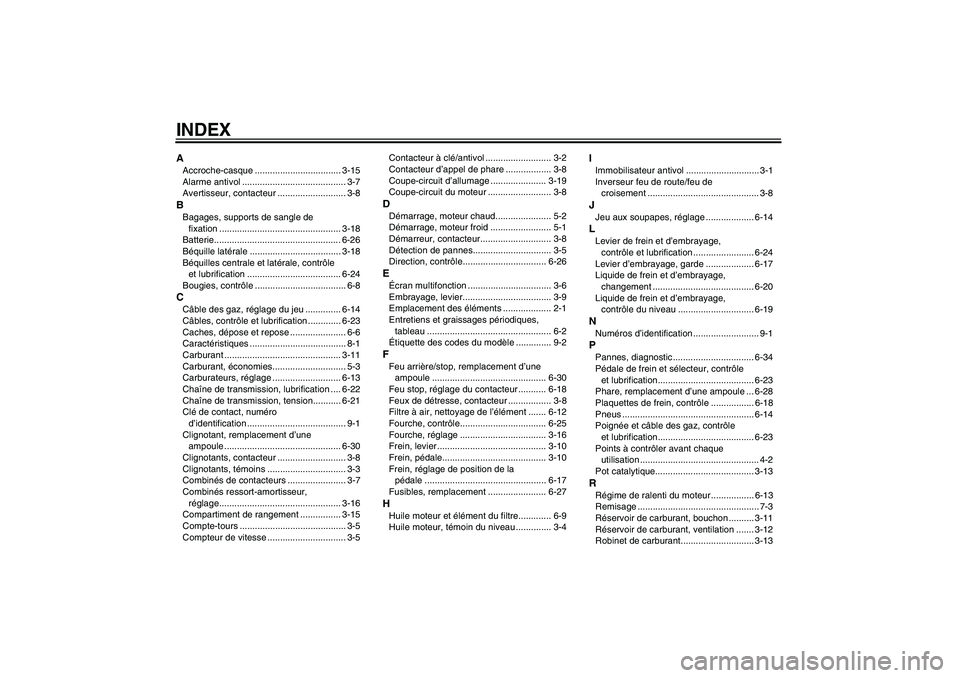

INDEXAAccroche-casque .................................. 3-15
Alarme antivol ......................................... 3-7
Avertisseur, contacteur ........................... 3-8BBagages, supports de sangle de
fixation ................................................ 3-18
Batterie.................................................. 6-26
Béquille latérale .................................... 3-18
Béquilles centrale et latérale, contrôle
et lubrification ..................................... 6-24
Bougies, contrôle .................................... 6-8CCâble des gaz, réglage du jeu .............. 6-14
Câbles, contrôle et lubrification ............. 6-23
Caches, dépose et repose ...................... 6-6
Caractéristiques ...................................... 8-1
Carburant .............................................. 3-11
Carburant, économies............................. 5-3
Carburateurs, réglage ........................... 6-13
Chaîne de transmission, lubrification .... 6-22
Chaîne de transmission, tension........... 6-21
Clé de contact, numéro
d’identification ....................................... 9-1
Clignotant, remplacement d’une
ampoule .............................................. 6-30
Clignotants, contacteur ........................... 3-8
Clignotants, témoins ............................... 3-3
Combinés de contacteurs ....................... 3-7
Combinés ressort-amortisseur,
réglage................................................ 3-16
Compartiment de rangement ................ 3-15
Compte-tours .......................................... 3-5
Compteur de vitesse ............................... 3-5Contacteur à clé/antivol .......................... 3-2
Contacteur d’appel de phare .................. 3-8
Coupe-circuit d’allumage ...................... 3-19
Coupe-circuit du moteur ......................... 3-8
DDémarrage, moteur chaud...................... 5-2
Démarrage, moteur froid ........................ 5-1
Démarreur, contacteur............................ 3-8
Détection de pannes............................... 3-5
Direction, contrôle................................. 6-26EÉcran multifonction ................................. 3-6
Embrayage, levier................................... 3-9
Emplacement des éléments ................... 2-1
Entretiens et graissages périodiques,
tableau ................................................. 6-2
Étiquette des codes du modèle .............. 9-2FFeu arrière/stop, remplacement d’une
ampoule ............................................. 6-30
Feu stop, réglage du contacteur ........... 6-18
Feux de détresse, contacteur ................. 3-8
Filtre à air, nettoyage de l’élément ....... 6-12
Fourche, contrôle.................................. 6-25
Fourche, réglage .................................. 3-16
Frein, levier ........................................... 3-10
Frein, pédale......................................... 3-10
Frein, réglage de position de la
pédale ................................................ 6-17
Fusibles, remplacement ....................... 6-27HHuile moteur et élément du filtre............. 6-9
Huile moteur, témoin du niveau .............. 3-4
IImmobilisateur antivol ............................. 3-1
Inverseur feu de route/feu de
croisement ............................................ 3-8JJeu aux soupapes, réglage ................... 6-14LLevier de frein et d’embrayage,
contrôle et lubrification ........................ 6-24
Levier d’embrayage, garde ................... 6-17
Liquide de frein et d’embrayage,
changement ........................................ 6-20
Liquide de frein et d’embrayage,
contrôle du niveau .............................. 6-19NNuméros d’identification .......................... 9-1PPannes, diagnostic ................................ 6-34
Pédale de frein et sélecteur, contrôle
et lubrification...................................... 6-23
Phare, remplacement d’une ampoule ... 6-28
Plaquettes de frein, contrôle ................. 6-18
Pneus .................................................... 6-14
Poignée et câble des gaz, contrôle
et lubrification...................................... 6-23
Points à contrôler avant chaque
utilisation ............................................... 4-2
Pot catalytique....................................... 3-13RRégime de ralenti du moteur ................. 6-13
Remisage ................................................ 7-3
Réservoir de carburant, bouchon .......... 3-11
Réservoir de carburant, ventilation ....... 3-12
Robinet de carburant............................. 3-13
U5WMF1F0.book Page 1 Friday, September 12, 2003 10:29 AM

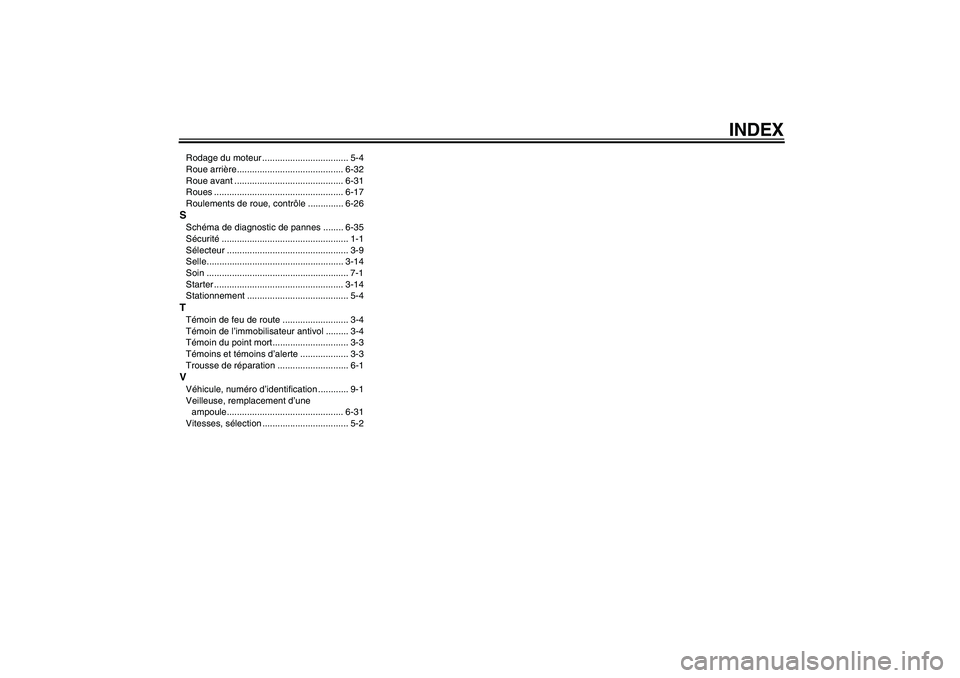

INDEX
Rodage du moteur .................................. 5-4
Roue arrière.......................................... 6-32
Roue avant ........................................... 6-31
Roues ................................................... 6-17
Roulements de roue, contrôle .............. 6-26SSchéma de diagnostic de pannes ........ 6-35
Sécurité.................................................. 1-1
Sélecteur ................................................ 3-9
Selle...................................................... 3-14
Soin ........................................................ 7-1
Starter ................................................... 3-14
Stationnement ........................................ 5-4TTémoin de feu de route .......................... 3-4
Témoin de l’immobilisateur antivol ......... 3-4
Témoin du point mort.............................. 3-3
Témoins et témoins d’alerte ................... 3-3
Trousse de réparation ............................ 6-1VVéhicule, numéro d’identification ............ 9-1
Veilleuse, remplacement d’une
ampoule.............................................. 6-31
Vitesses, sélection .................................. 5-2
U5WMF1F0.book Page 2 Friday, September 12, 2003 10:29 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

IMPRIMÉ SUR PAPIER RECYCLÉ
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2003.09-0.5×1 CR
(F)
5WM-28199-F1
XJR1300
MANUEL DU PROPRIÉTAIRE
