YAMAHA XJR 1300 2006 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2006, Model line: XJR 1300, Model: YAMAHA XJR 1300 2006Pages: 90, PDF Dimensioni: 5.55 MB
Page 31 of 90

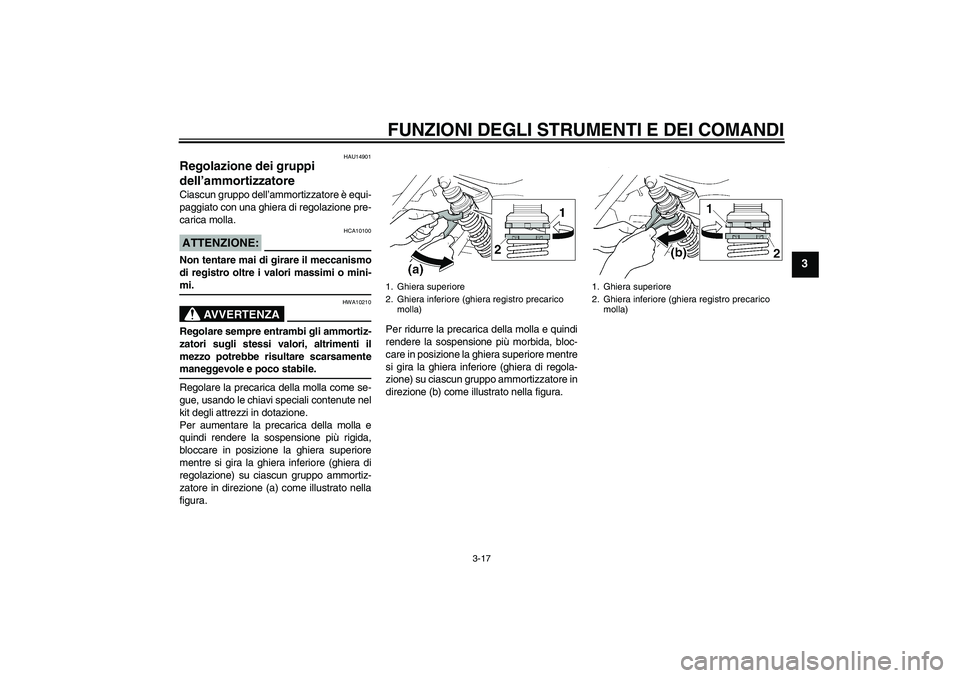

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
3
HAU14901
Regolazione dei gruppi
dell’ammortizzatore Ciascun gruppo dell’ammortizzatore è equi-
paggiato con una ghiera di regolazione pre-
carica molla.ATTENZIONE:
HCA10100
Non tentare mai di girare il meccanismo
di registro oltre i valori massimi o mini-mi.
AVVERTENZA
HWA10210
Regolare sempre entrambi gli ammortiz-
zatori sugli stessi valori, altrimenti il
mezzo potrebbe risultare scarsamentemaneggevole e poco stabile.
Regolare la precarica della molla come se-
gue, usando le chiavi speciali contenute nel
kit degli attrezzi in dotazione.
Per aumentare la precarica della molla e
quindi rendere la sospensione più rigida,
bloccare in posizione la ghiera superiore
mentre si gira la ghiera inferiore (ghiera di
regolazione) su ciascun gruppo ammortiz-
zatore in direzione (a) come illustrato nella
figura.Per ridurre la precarica della molla e quindi
rendere la sospensione più morbida, bloc-
care in posizione la ghiera superiore mentre
si gira la ghiera inferiore (ghiera di regola-
zione) su ciascun gruppo ammortizzatore in
direzione (b) come illustrato nella figura.
1. Ghiera superiore
2. Ghiera inferiore (ghiera registro precarico
molla)
1. Ghiera superiore
2. Ghiera inferiore (ghiera registro precarico
molla)
U5WMH3H0.book Page 17 Wednesday, August 3, 2005 10:05 AM
Page 32 of 90

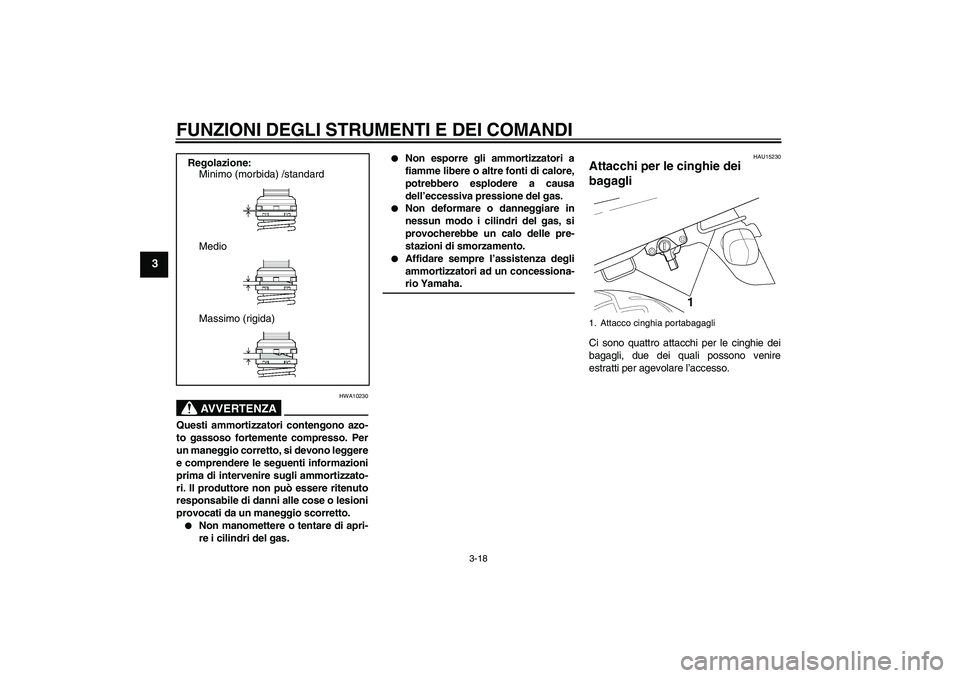

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-18
3
AVVERTENZA
HWA10230
Questi ammortizzatori contengono azo-
to gassoso fortemente compresso. Per
un maneggio corretto, si devono leggere
e comprendere le seguenti informazioni
prima di intervenire sugli ammortizzato-
ri. Il produttore non può essere ritenuto
responsabile di danni alle cose o lesioni
provocati da un maneggio scorretto.
Non manomettere o tentare di apri-
re i cilindri del gas.
Non esporre gli ammortizzatori a
fiamme libere o altre fonti di calore,
potrebbero esplodere a causa
dell’eccessiva pressione del gas.
Non deformare o danneggiare in
nessun modo i cilindri del gas, si
provocherebbe un calo delle pre-
stazioni di smorzamento.
Affidare sempre l’assistenza degli
ammortizzatori ad un concessiona-rio Yamaha.
HAU15230
Attacchi per le cinghie dei
bagagli Ci sono quattro attacchi per le cinghie dei
bagagli, due dei quali possono venire
estratti per agevolare l’accesso. Regolazione:
Minimo (morbida) /standard
Medio
Massimo (rigida)1. Attacco cinghia portabagagli
U5WMH3H0.book Page 18 Wednesday, August 3, 2005 10:05 AM

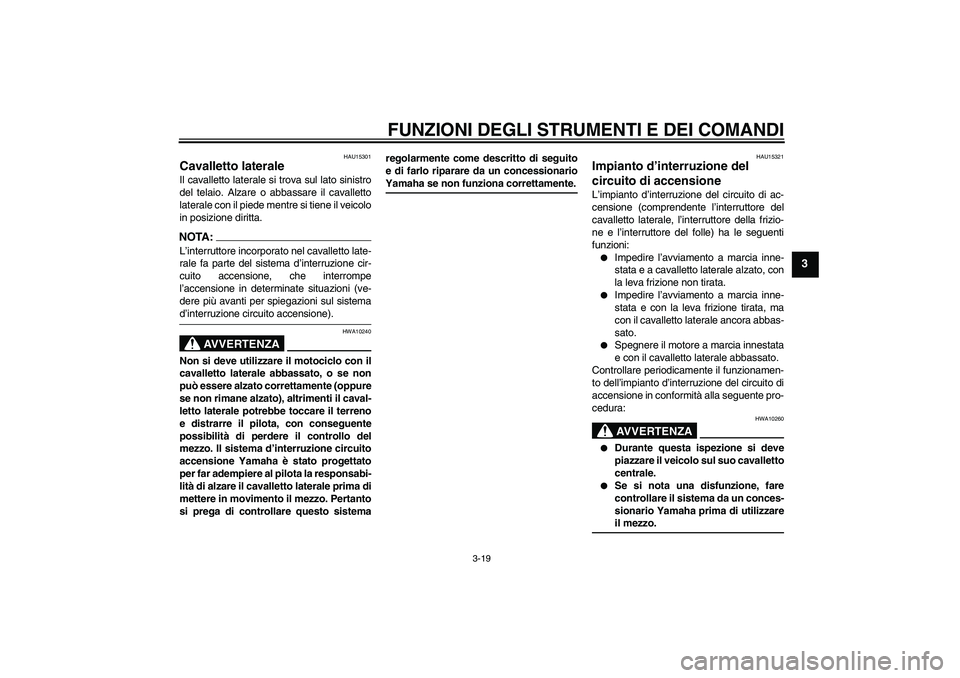

Page 33 of 90
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-19
3
HAU15301
Cavalletto laterale Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTA:L’interruttore incorporato nel cavalletto late-
rale fa parte del sistema d’interruzione cir-
cuito accensione, che interrompe
l’accensione in determinate situazioni (ve-
dere più avanti per spiegazioni sul sistemad’interruzione circuito accensione).
AVVERTENZA
HWA10240
Non si deve utilizzare il motociclo con il
cavalletto laterale abbassato, o se non
può essere alzato correttamente (oppure
se non rimane alzato), altrimenti il caval-
letto laterale potrebbe toccare il terreno
e distrarre il pilota, con conseguente
possibilità di perdere il controllo del
mezzo. Il sistema d’interruzione circuito
accensione Yamaha è stato progettato
per far adempiere al pilota la responsabi-
lità di alzare il cavalletto laterale prima di
mettere in movimento il mezzo. Pertanto
si prega di controllare questo sistemaregolarmente come descritto di seguito
e di farlo riparare da un concessionario
Yamaha se non funziona correttamente.
HAU15321
Impianto d’interruzione del
circuito di accensione L’impianto d’interruzione del circuito di ac-
censione (comprendente l’interruttore del
cavalletto laterale, l’interruttore della frizio-
ne e l’interruttore del folle) ha le seguenti
funzioni:
Impedire l’avviamento a marcia inne-
stata e a cavalletto laterale alzato, con
la leva frizione non tirata.
Impedire l’avviamento a marcia inne-
stata e con la leva frizione tirata, ma
con il cavalletto laterale ancora abbas-
sato.
Spegnere il motore a marcia innestata
e con il cavalletto laterale abbassato.
Controllare periodicamente il funzionamen-
to dell’impianto d’interruzione del circuito di
accensione in conformità alla seguente pro-
cedura:AVVERTENZA
HWA10260
Durante questa ispezione si deve
piazzare il veicolo sul suo cavalletto
centrale.
Se si nota una disfunzione, fare
controllare il sistema da un conces-
sionario Yamaha prima di utilizzareil mezzo.
U5WMH3H0.book Page 19 Wednesday, August 3, 2005 10:05 AM
Page 34 of 90

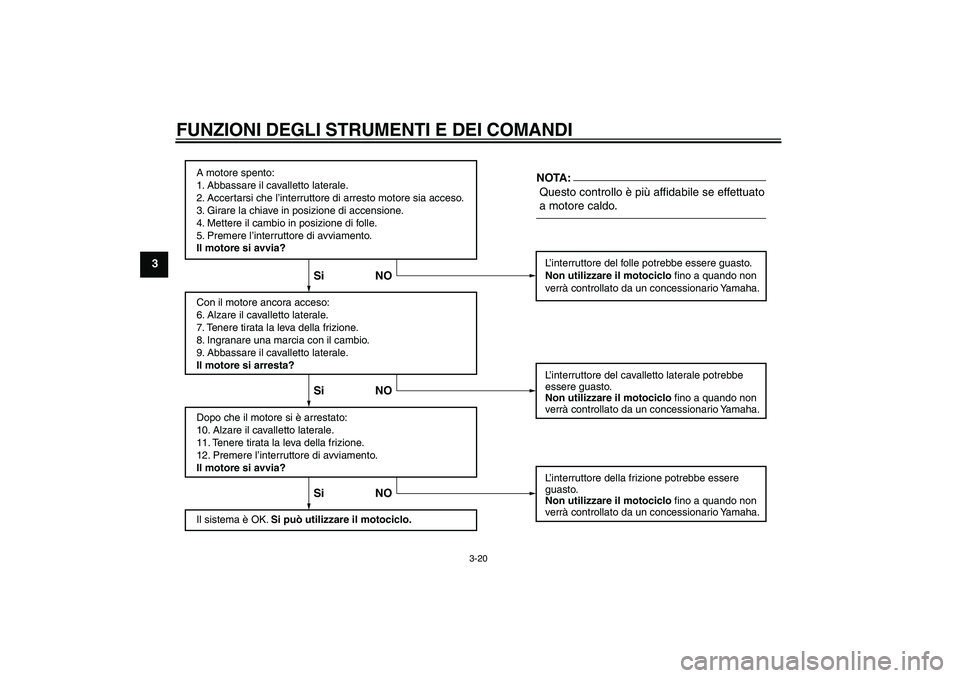

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-20
3
A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore di arresto motore sia acceso.
3. Girare la chiave in posizione di accensione.
4. Mettere il cambio in posizione di folle.
5. Premere l’interruttore di avviamento.
Il motore si avvia?
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva della frizione.
8. Ingranare una marcia con il cambio.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva della frizione.
12. Premere l’interruttore di avviamento.
Il motore si avvia?
Il sistema è OK. Si può utilizzare il motociclo.
Questo controllo è più affidabile se effettuato
a motore caldo.L’interruttore del folle potrebbe essere guasto.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
L’interruttore del cavalletto laterale potrebbe
essere guasto.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
L’interruttore della frizione potrebbe essere
guasto.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO Si NONOTA:
U5WMH3H0.book Page 20 Wednesday, August 3, 2005 10:05 AM

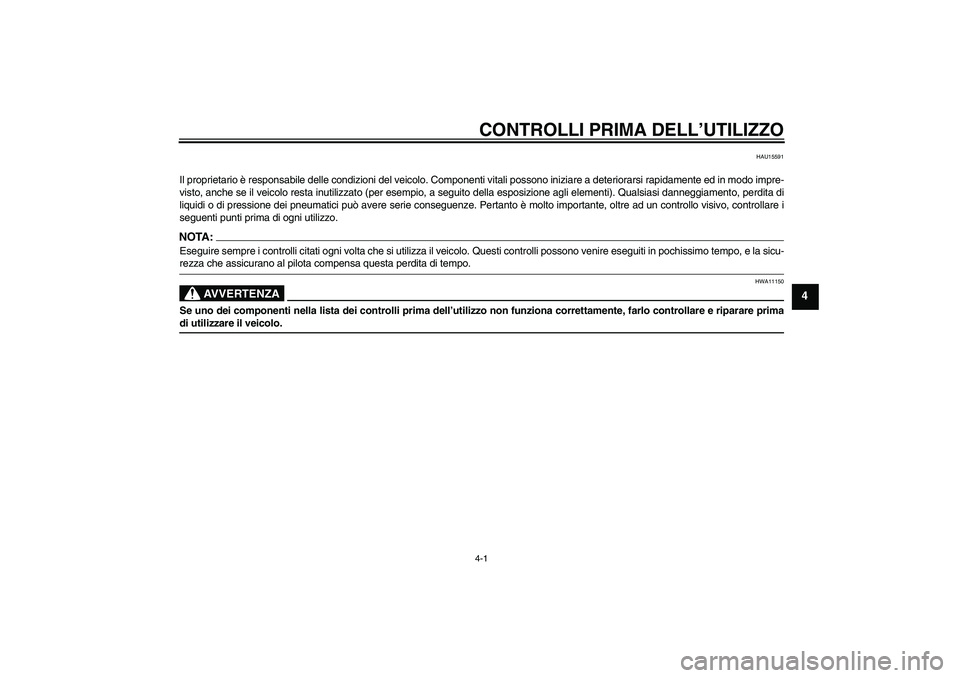

Page 35 of 90
CONTROLLI PRIMA DELL’UTILIZZO4-1
4
HAU15591
Il proprietario è responsabile delle condizioni del veicolo. Componenti vitali possono iniziare a deteriorarsi rapidamente ed in modo impre-
visto, anche se il veicolo resta inutilizzato (per esempio, a seguito della esposizione agli elementi). Qualsiasi danneggiamento, perdita di
liquidi o di pressione dei pneumatici può avere serie conseguenze. Pertanto è molto importante, oltre ad un controllo visivo, controllare i
seguenti punti prima di ogni utilizzo.NOTA:Eseguire sempre i controlli citati ogni volta che si utilizza il veicolo. Questi controlli possono venire eseguiti in pochissimo tempo, e la sicu-rezza che assicurano al pilota compensa questa perdita di tempo.
AVVERTENZA
HWA11150
Se uno dei componenti nella lista dei controlli prima dell’utilizzo non funziona correttamente, farlo controllare e riparare primadi utilizzare il veicolo.
U5WMH3H0.book Page 1 Wednesday, August 3, 2005 10:05 AM
Page 36 of 90

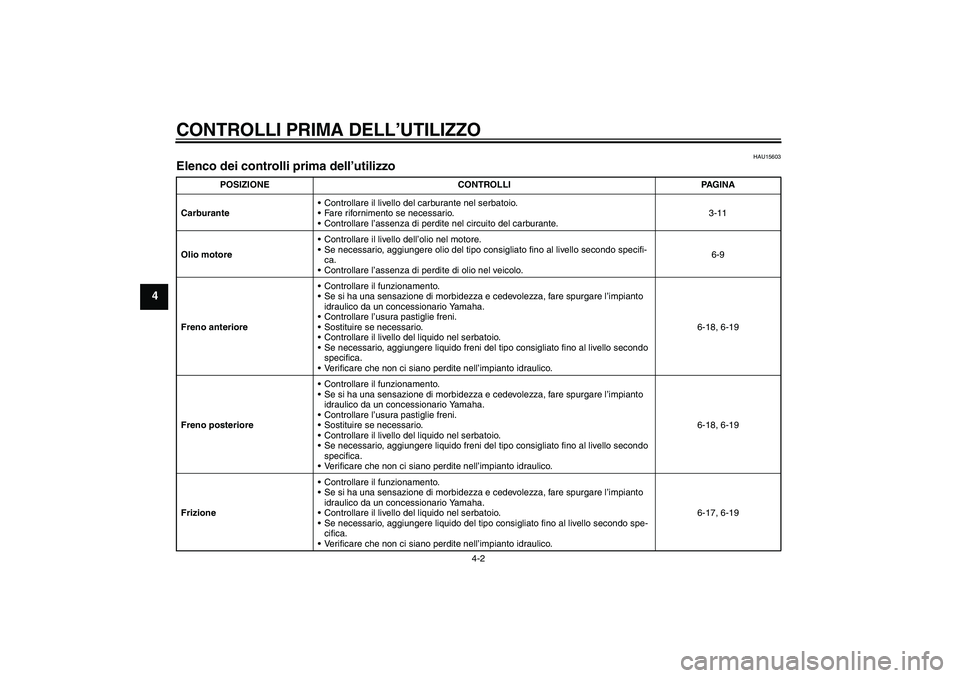

CONTROLLI PRIMA DELL’UTILIZZO
4-2
4
HAU15603
Elenco dei controlli prima dell’utilizzo
POSIZIONE CONTROLLI PAGINA
CarburanteControllare il livello del carburante nel serbatoio.
Fare rifornimento se necessario.
Controllare l’assenza di perdite nel circuito del carburante.3-11
Olio motoreControllare il livello dell’olio nel motore.
Se necessario, aggiungere olio del tipo consigliato fino al livello secondo specifi-
ca.
Controllare l’assenza di perdite di olio nel veicolo.6-9
Freno anterioreControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello secondo
specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-18, 6-19
Freno posterioreControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello secondo
specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-18, 6-19
FrizioneControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido del tipo consigliato fino al livello secondo spe-
cifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-17, 6-19
U5WMH3H0.book Page 2 Wednesday, August 3, 2005 10:05 AM
Page 37 of 90

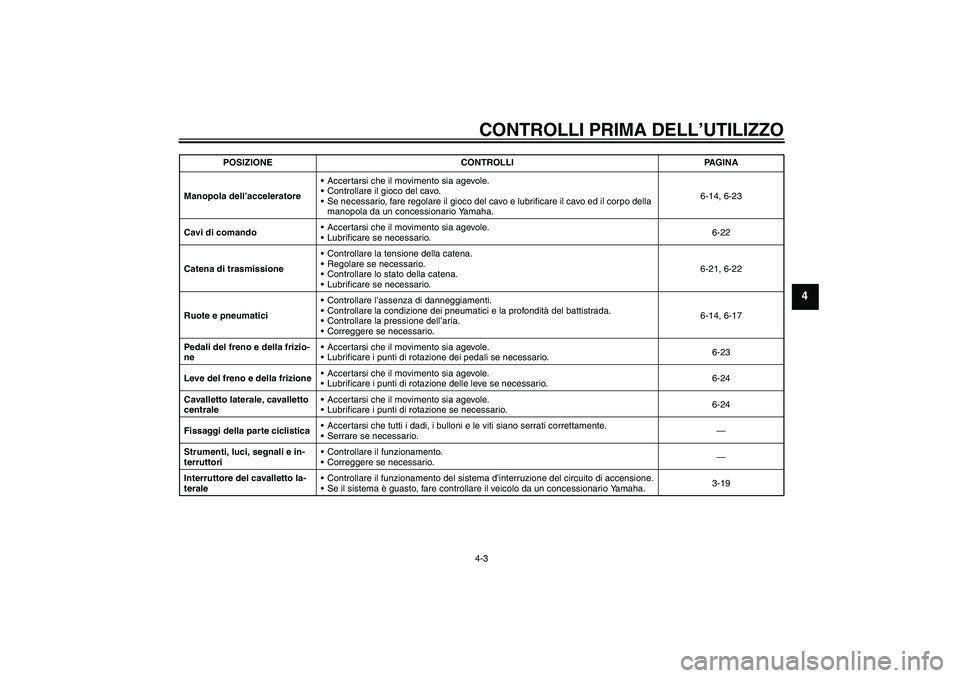

CONTROLLI PRIMA DELL’UTILIZZO4-3
4
Manopola dell’acceleratoreAccertarsi che il movimento sia agevole.
Controllare il gioco del cavo.
Se necessario, fare regolare il gioco del cavo e lubrificare il cavo ed il corpo della
manopola da un concessionario Yamaha.6-14, 6-23
Cavi di comandoAccertarsi che il movimento sia agevole.
Lubrificare se necessario.6-22
Catena di trasmissioneControllare la tensione della catena.
Regolare se necessario.
Controllare lo stato della catena.
Lubrificare se necessario.6-21, 6-22
Ruote e pneumaticiControllare l’assenza di danneggiamenti.
Controllare la condizione dei pneumatici e la profondità del battistrada.
Controllare la pressione dell’aria.
Correggere se necessario.6-14, 6-17
Pedali del freno e della frizio-
neAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione dei pedali se necessario.6-23
Leve del freno e della frizioneAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione delle leve se necessario.6-24
Cavalletto laterale, cavalletto
centraleAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione se necessario.6-24
Fissaggi della parte ciclisticaAccertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
Serrare se necessario.—
Strumenti, luci, segnali e in-
terruttoriControllare il funzionamento.
Correggere se necessario.—
Interruttore del cavalletto la-
teraleControllare il funzionamento del sistema d’interruzione del circuito di accensione.
Se il sistema è guasto, fare controllare il veicolo da un concessionario Yamaha.3-19 POSIZIONE CONTROLLI PAGINA
U5WMH3H0.book Page 3 Wednesday, August 3, 2005 10:05 AM
Page 38 of 90

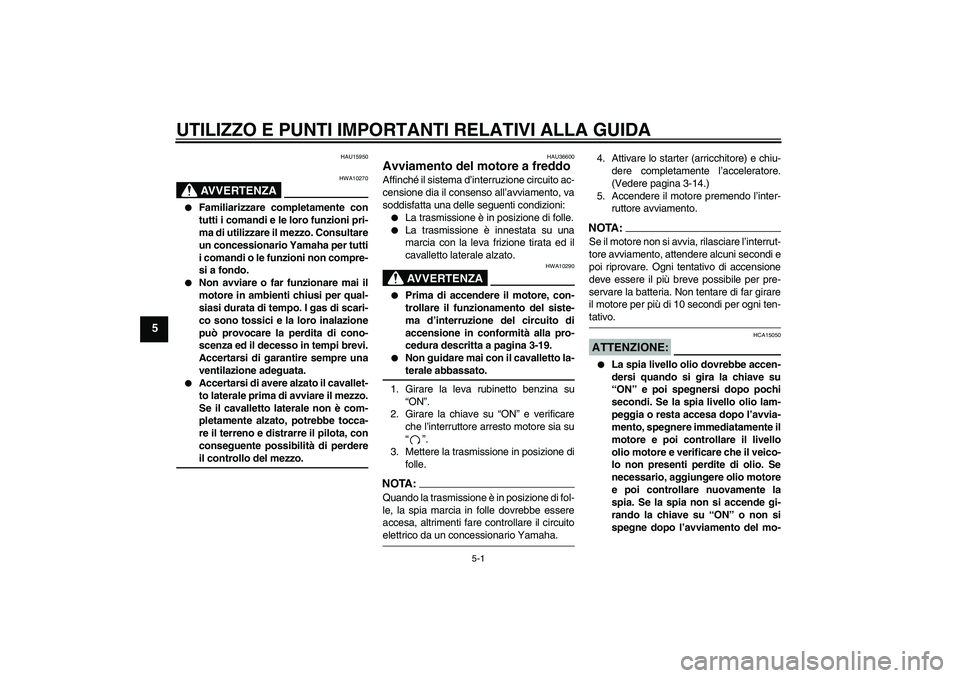

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-1
5
HAU15950
AVVERTENZA
HWA10270
Familiarizzare completamente con
tutti i comandi e le loro funzioni pri-
ma di utilizzare il mezzo. Consultare
un concessionario Yamaha per tutti
i comandi o le funzioni non compre-
si a fondo.
Non avviare o far funzionare mai il
motore in ambienti chiusi per qual-
siasi durata di tempo. I gas di scari-
co sono tossici e la loro inalazione
può provocare la perdita di cono-
scenza ed il decesso in tempi brevi.
Accertarsi di garantire sempre una
ventilazione adeguata.
Accertarsi di avere alzato il cavallet-
to laterale prima di avviare il mezzo.
Se il cavalletto laterale non è com-
pletamente alzato, potrebbe tocca-
re il terreno e distrarre il pilota, con
conseguente possibilità di perdereil controllo del mezzo.
HAU36600
Avviamento del motore a freddo Affinché il sistema d’interruzione circuito ac-
censione dia il consenso all’avviamento, va
soddisfatta una delle seguenti condizioni:
La trasmissione è in posizione di folle.
La trasmissione è innestata su una
marcia con la leva frizione tirata ed il
cavalletto laterale alzato.AVVERTENZA
HWA10290
Prima di accendere il motore, con-
trollare il funzionamento del siste-
ma d’interruzione del circuito di
accensione in conformità alla pro-
cedura descritta a pagina 3-19.
Non guidare mai con il cavalletto la-terale abbassato.
1. Girare la leva rubinetto benzina su
“ON”.
2. Girare la chiave su “ON” e verificare
che l’interruttore arresto motore sia su
“”.
3. Mettere la trasmissione in posizione di
folle.
NOTA:Quando la trasmissione è in posizione di fol-
le, la spia marcia in folle dovrebbe essere
accesa, altrimenti fare controllare il circuitoelettrico da un concessionario Yamaha.4. Attivare lo starter (arricchitore) e chiu-
dere completamente l’acceleratore.
(Vedere pagina 3-14.)
5. Accendere il motore premendo l’inter-
ruttore avviamento.
NOTA :
Se il motore non si avvia, rilasciare l’interrut-
tore avviamento, attendere alcuni secondi e
poi riprovare. Ogni tentativo di accensione
deve essere il più breve possibile per pre-
servare la batteria. Non tentare di far girare
il motore per più di 10 secondi per ogni ten-tativo.ATTENZIONE:
HCA15050
La spia livello olio dovrebbe accen-
dersi quando si gira la chiave su
“ON” e poi spegnersi dopo pochi
secondi. Se la spia livello olio lam-
peggia o resta accesa dopo l’avvia-
mento, spegnere immediatamente il
motore e poi controllare il livello
olio motore e verificare che il veico-
lo non presenti perdite di olio. Se
necessario, aggiungere olio motore
e poi controllare nuovamente la
spia. Se la spia non si accende gi-
rando la chiave su “ON” o non si
spegne dopo l’avviamento del mo-
U5WMH3H0.book Page 1 Wednesday, August 3, 2005 10:05 AM
Page 39 of 90

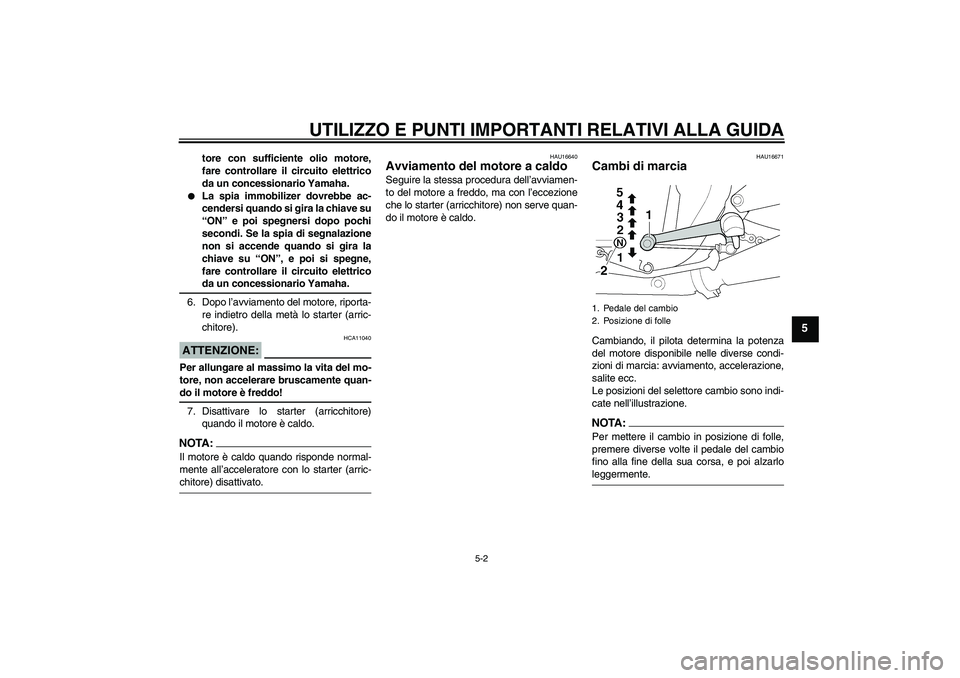

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-2
5
tore con sufficiente olio motore,
fare controllare il circuito elettrico
da un concessionario Yamaha.
La spia immobilizer dovrebbe ac-
cendersi quando si gira la chiave su
“ON” e poi spegnersi dopo pochi
secondi. Se la spia di segnalazione
non si accende quando si gira la
chiave su “ON”, e poi si spegne,
fare controllare il circuito elettricoda un concessionario Yamaha.
6. Dopo l’avviamento del motore, riporta-
re indietro della metà lo starter (arric-
chitore).
ATTENZIONE:
HCA11040
Per allungare al massimo la vita del mo-
tore, non accelerare bruscamente quan-do il motore è freddo!
7. Disattivare lo starter (arricchitore)
quando il motore è caldo.NOTA :
Il motore è caldo quando risponde normal-
mente all’acceleratore con lo starter (arric-chitore) disattivato.
HAU16640
Avviamento del motore a caldo Seguire la stessa procedura dell’avviamen-
to del motore a freddo, ma con l’eccezione
che lo starter (arricchitore) non serve quan-
do il motore è caldo.
HAU16671
Cambi di marcia Cambiando, il pilota determina la potenza
del motore disponibile nelle diverse condi-
zioni di marcia: avviamento, accelerazione,
salite ecc.
Le posizioni del selettore cambio sono indi-
cate nell’illustrazione.NOTA:Per mettere il cambio in posizione di folle,
premere diverse volte il pedale del cambio
fino alla fine della sua corsa, e poi alzarloleggermente.1. Pedale del cambio
2. Posizione di folle
U5WMH3H0.book Page 2 Wednesday, August 3, 2005 10:05 AM
Page 40 of 90

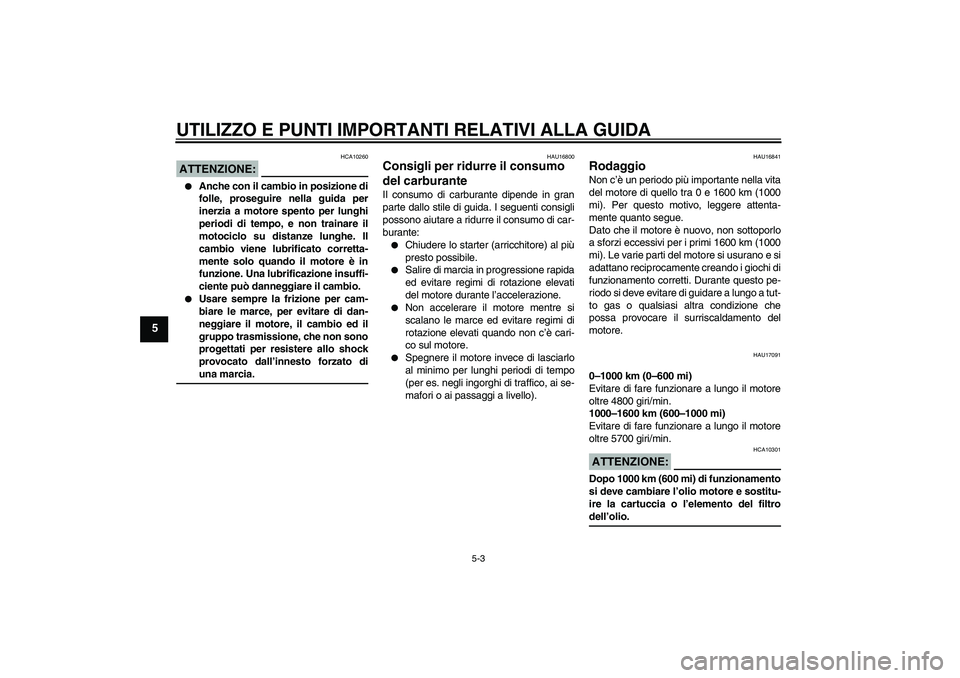

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-3
5
ATTENZIONE:
HCA10260
Anche con il cambio in posizione di
folle, proseguire nella guida per
inerzia a motore spento per lunghi
periodi di tempo, e non trainare il
motociclo su distanze lunghe. Il
cambio viene lubrificato corretta-
mente solo quando il motore è in
funzione. Una lubrificazione insuffi-
ciente può danneggiare il cambio.
Usare sempre la frizione per cam-
biare le marce, per evitare di dan-
neggiare il motore, il cambio ed il
gruppo trasmissione, che non sono
progettati per resistere allo shock
provocato dall’innesto forzato diuna marcia.
HAU16800
Consigli per ridurre il consumo
del carburante Il consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:
Chiudere lo starter (arricchitore) al più
presto possibile.
Salire di marcia in progressione rapida
ed evitare regimi di rotazione elevati
del motore durante l’accelerazione.
Non accelerare il motore mentre si
scalano le marce ed evitare regimi di
rotazione elevati quando non c’è cari-
co sul motore.
Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
HAU16841
Rodaggio Non c’è un periodo più importante nella vita
del motore di quello tra 0 e 1600 km (1000
mi). Per questo motivo, leggere attenta-
mente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1600 km (1000
mi). Le varie parti del motore si usurano e si
adattano reciprocamente creando i giochi di
funzionamento corretti. Durante questo pe-
riodo si deve evitare di guidare a lungo a tut-
to gas o qualsiasi altra condizione che
possa provocare il surriscaldamento del
motore.
HAU17091
0–1000 km (0–600 mi)
Evitare di fare funzionare a lungo il motore
oltre 4800 giri/min.
1000–1600 km (600–1000 mi)
Evitare di fare funzionare a lungo il motore
oltre 5700 giri/min.ATTENZIONE:
HCA10301
Dopo 1000 km (600 mi) di funzionamento
si deve cambiare l’olio motore e sostitu-
ire la cartuccia o l’elemento del filtrodell’olio.
U5WMH3H0.book Page 3 Wednesday, August 3, 2005 10:05 AM
