YAMAHA XJR 1300 2009 Manuale duso (in Italian)

INFORMAZIONI DI SICUREZZA
1-4
1
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.

Non installare mai accessori o traspor-
tare carichi che compromettano le pre-
stazioni del motociclo. Prima di
utilizzare gli accessori, controllateli ac-
curatamente per accertarsi che essi
non riducano in nessuna maniera la di-
stanza libera da terra e la distanza mi-
nima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti.
Gli accessori montati sul manubrio
oppure nella zona della forcella pos-
sono creare instabilità dovuta alla
distribuzione non uniforme dei pesi
o a modifiche dell’aerodinamica.
Montando accessori sul manubrio
oppure nella zona della forcella, te-ner conto che devono essere il più
leggeri possibile ed essere comun-
que ridotti al minimo.
Accessori ingombranti o grandi pos-
sono compromettere seriamente la
stabilità del motociclo a causa degli
effetti aerodinamici. Il vento potreb-
be tentare di sollevare il motociclo,
oppure il motociclo potrebbe diveni-
re instabile sotto l’azione di venti tra-
sversali. Questo genere di
accessori può provocare instabilità
anche quando si viene sorpassati o
nel sorpasso di veicoli di grandi di-
mensioni.
Determinati accessori possono spo-
stare il pilota dalla propria posizione
normale di guida. Una posizione im-
propria limita la libertà di movimento
del pilota e può compromettere la
capacità di controllo del mezzo; per-
tanto, accessori del genere sono
sconsigliati.


L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico del motociclo, si po-
trebbe verificare un guasto, che
potrebbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore.Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il motoci-
clo sono stati progettati per essere all’altez-
za delle prestazioni del veicolo e per fornire
la migliore combinazione di manovrabilità,
potenza frenante e comfort. Pneumatici e
cerchi diversi da quelli forniti, o con dimen-
sioni e combinazioni diverse, possono es-
sere inappropriati. Vedere pagina 6-14 per
le specifiche dei pneumatici e maggiori in-
formazioni sul cambio dei pneumatici.
U5WMH6H0.book Page 4 Tuesday, August 19, 2008 9:40 AM

DESCRIZIONE
2-1
2
HAU10410

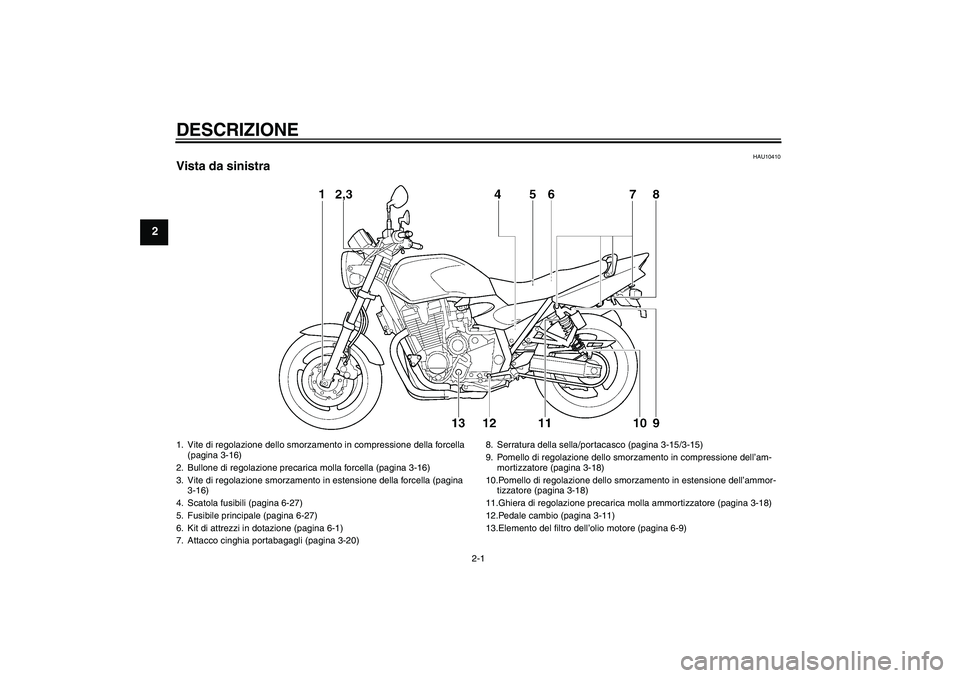

Vista da sinistra1. Vite di regolazione dello smorzamento in compressione della forcella
(pagina 3-16)
2. Bullone di regolazione precarica molla forcella (pagina 3-16)
3. Vite di regolazione smorzamento in estensione della forcella (pagina
3-16)
4. Scatola fusibili (pagina 6-27)
5. Fusibile principale (pagina 6-27)
6. Kit di attrezzi in dotazione (pagina 6-1)
7. Attacco cinghia portabagagli (pagina 3-20)8. Serratura della sella/portacasco (pagina 3-15/3-15)
9. Pomello di regolazione dello smorzamento in compressione dell’am-
mortizzatore (pagina 3-18)
10.Pomello di regolazione dello smorzamento in estensione dell’ammor-
tizzatore (pagina 3-18)
11.Ghiera di regolazione precarica molla ammortizzatore (pagina 3-18)
12.Pedale cambio (pagina 3-11)
13.Elemento del filtro dell’olio motore (pagina 6-9)U5WMH6H0.book Page 1 Tuesday, August 19, 2008 9:40 AM

DESCRIZIONE
2-2
2
HAU10420

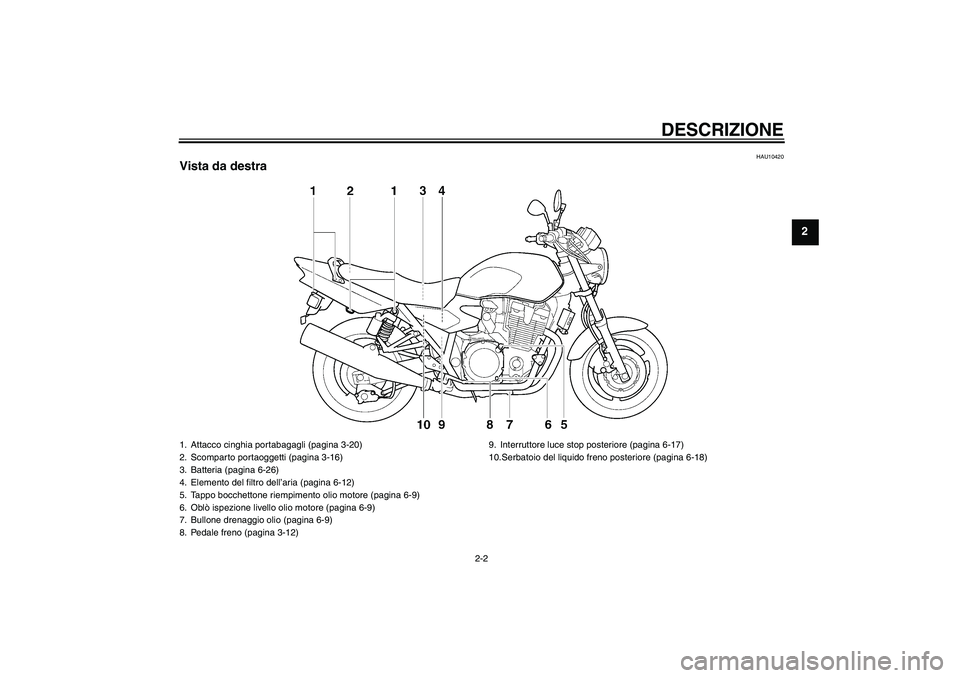

Vista da destra1. Attacco cinghia portabagagli (pagina 3-20)
2. Scomparto portaoggetti (pagina 3-16)
3. Batteria (pagina 6-26)
4. Elemento del filtro dell’aria (pagina 6-12)
5. Tappo bocchettone riempimento olio motore (pagina 6-9)
6. Oblò ispezione livello olio motore (pagina 6-9)
7. Bullone drenaggio olio (pagina 6-9)
8. Pedale freno (pagina 3-12)9. Interruttore luce stop posteriore (pagina 6-17)
10.Serbatoio del liquido freno posteriore (pagina 6-18)
U5WMH6H0.book Page 2 Tuesday, August 19, 2008 9:40 AM

DESCRIZIONE
2-3
2
HAU10430
Comandi e strumentazione1. Leva frizione (pagina 3-10)
2. Interruttori sul lato sinistro del manubrio (pagina 3-9)
3. Serbatoio liquido frizione idraulica (pagina 6-18)
4. Tachimetro (pagina 3-4)
5. Display multifunzione (pagina 3-5)
6. Contagiri (pagina 3-5)
7. Serbatoio del liquido freno anteriore (pagina 6-18)
8. Interruttori sul lato destro del manubrio (pagina 3-9)9. Leva freno (pagina 3-11)
10.Manopola acceleratore (pagina 6-13)
11.Blocchetto accensione/bloccasterzo (pagina 3-2)U5WMH6H0.book Page 3 Tuesday, August 19, 2008 9:40 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10974
Sistema immobilizzatore Questo veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti.

una chiave di ricodifica (con calotta
rossa)


due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi


un transponder (installato nella chiave
di ricodifica)


la centralina dell’immobilizzatore


un’ECU (unità di controllo elettronico)


una spia immobilizer (Vedere pagina
3-3.)La chiave con la calotta rossa viene utilizza-
ta per registrare i codici in ciascuna chiave
standard. Poiché la ricodifica è un’operazio-
ne difficile, portare il veicolo con tutte e tre le
chiavi da un concessionario Yamaha per
farla eseguire. Non usare la chiave con la
calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE
HCA11821


NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave di ricodifica, è
impossibile registrare dei codici
nuovi nelle chiavi standard. Si può
continuare ad utilizzare le chiavi
standard per accendere il veicolo,
ma se occorre impostare nuovi co-
dici (ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte le
chiavi), si deve sostituire in blocco
il sistema immobilizzatore. Pertanto
consigliamo vivamente di utilizzare
una delle due chiavi standard e di
conservare la chiave di ricodifica in
un posto sicuro.


Non immergere in acqua nessuna
delle chiavi.


Non esporre nessuna delle chiavi a
temperature eccessivamente alte.


Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma non
soltanto, i prodotti come gli altopar-
lanti, ecc.).


Non posizionare oggetti che tra-
smettono segnali elettrici vicino a
nessuna chiave.


Non appoggiare oggetti pesanti su
una delle chiavi.


Non molare o modificare la forma di
nessuna delle chiavi.


Non disassemblare la parte di pla-
stica di nessuna delle chiavi.


Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.


Mantenere sia le chiavi standard sia
le chiavi di altri sistemi immobilizza-
tori lontane dalla chiave di ricodifi-
ca di questo veicolo.


Mantenere le chiavi di altri sistemi
immobilizzatori lontane dal bloc-
chetto accensione, in quanto pos-
sono provocare interferenze neisegnali.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)
U5WMH6H0.book Page 1 Tuesday, August 19, 2008 9:40 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
HAU10471
Blocchetto di accensione/bloc-
casterzo L’interruttore di accensione/bloccasterzo
comanda l’impianto di accensione e l’im-
pianto di illuminazione e viene utilizzato per
bloccare lo sterzo.NOTA
Ricordarsi di utilizzare la chiave standard
(corpo nero) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di scrittura dei codici (corpo rosso),
conservarla in un posto sicuro ed usarla sol-tanto per riscrivere i codici.
HAU43410
ON (aperto)
Tutti i circuiti elettrici vengono alimentati, l’il-
luminazione pannello strumenti, le luci fana-
lino posteriore, la luce targa e la luce diposizione si accendono ed è possibile av-
viare il motore. La chiave di accensione non
può essere sfilata.
NOTAIl faro si accende automaticamente all’av-
viamento del motore e resta acceso fino a
quando la chiave non viene girata su “OFF”,anche se il motore si arresta.
HAU10661
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
AVVERTENZA
HWA10061
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causareincidenti.
HAU10691
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra o a destra.
2. In posizione di “OFF”, premere la chia-
ve e, tenendola premuta, girarla su
“LOCK”.
3. Sfilare la chiave.1. Premere.
2. Svoltare.
U5WMH6H0.book Page 2 Tuesday, August 19, 2008 9:40 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3
Per sbloccare lo sterzoPremere la chiave nel blocchetto accensio-
ne e poi, tenendola premuta, girarla su
“OFF”.
HAU43460
(Parcheggio)
Lo sterzo è bloccato, e le luci fanalini poste-
riori, la luce targa e la luce di posizione sono
accese. È possibile accendere le luci
d’emergenza e le luci indicatori di direzione,
ma tutti gli altri impianti elettrici sono inattivi.
È possibile sfilare la chiave.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su“”.
ATTENZIONE
HCA11020
Non utilizzare a lungo la posizione di
parcheggio, per evitare di scaricare labatteria.
HAU11003
Spie di segnalazione e di avverti-
mento
HAU11030
Spie indicatori di direzione“” e“”
La spia di segnalazione corrispondente
lampeggia ogni qualvolta l’interruttore degli
indicatori di direzione viene spostato a sini-
stra o destra.
HAU11060
Spia marcia in folle“”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
1. Premere.
2. Svoltare.
1. Spia indicatore di direzione sinistro“”
2. Spia guasto motore“”
3. Spia marcia in folle“”
4. Spia d’avvertimento livello olio“”
5. Spia luce abbagliante“”
6. Spia indicatore di direzione destro“”
7. Spia immobilizer
U5WMH6H0.book Page 3 Tuesday, August 19, 2008 9:40 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
HAU11080
Spia luce abbagliante“”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11121
Spia livello olio“”
Questa spia si accende se il livello olio mo-
tore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”.
Se la spia non si accende per pochi secon-
di, e poi si spegne, fare controllare il circuito
elettrico da un concessionario Yamaha.NOTA
Anche quando il livello dell’olio è sufficiente,
la spia può accendersi in salita, o durante
accelerazioni e decelerazioni improvvise,
ma in questi casi non si tratta di una disfun-zione.
HAU11532
Spia guasto motore“”
Questa spia si accende o lampeggia se vie-
ne rilevato un problema nel circuito elettrico
di monitoraggio del motore. Se questo ac-
cade, far controllare il dispositivo di autodia-
gnosi da un concessionario Yamaha.
(Vedere pagina 3-7 per spiegazioni sul di-
spositivo di autodiagnosi.)Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. Se la spia
non si accende per pochi secondi, e poi si
spegne, fare controllare il circuito elettrico
da un concessionario Yamaha.
HAU38621
Spia immobilizer
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”.
Se la spia di segnalazione non si accende
per pochi secondi, e poi si spegne, fare con-
trollare il circuito elettrico da un concessio-
nario Yamaha.
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
Questo modello è equipaggiato anche con
un dispositivo di autodiagnosi per il sistema
immobilizzatore. (Vedere pagina 3-7 per
spiegazioni sul dispositivo di autodiagnosi.)
HAU11601
Tachimetro Il tachimetro indica la velocità di marcia.
Quando la chiave viene portata su “ON”, la
lancetta del tachimetro percorre per una
volta l’intera gamma di velocità e poi ritorna
a zero per provare il circuito elettrico.1. Tachimetro
U5WMH6H0.book Page 4 Tuesday, August 19, 2008 9:40 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
HAU11872
Contagiri Il contagiri elettrico consente al pilota di sor-
vegliare il regime di rotazione del motore e
di mantenerlo entro la gamma di potenza
ideale.
Quando la chiave viene portata su “ON”, la
lancetta del contagiri percorre per una volta
l’intera gamma di giri/min e poi ritorna a
zero giri/min per provare il circuito elettrico.ATTENZIONE
HCA10031
Non far funzionare il motore quando il
contagiri è nella zona rossa.Zona rossa: 9500 giri/min. e oltre
HAU43247
Display multifunzione
AVVERTENZA
HWA12312
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle impo-
stazioni del display multifunzione. Il
cambiamento delle impostazioni duran-
te la marcia può distrarre il pilota ed au-mentare il rischio di un incidente.
Il display multifunzione è equipaggiato con i
seguenti strumenti:

un totalizzatore contachilometri (che
indica la distanza totale percorsa)


due contachilometri parziali (che indi-
cano la distanza percorsa dopo l’ulti-
mo azzeramento)


un contachilometri parziale per il car-
burante di riserva (che indica la distan-
za percorsa con il carburante di
riserva)


un indicatore livello carburante


un orologio digitale


un dispositivo di autodiagnosi


una modalità di comando della lumino-
sità del display, tachimetro, e contagiri
NOTARicordarsi di girare la chiave su “ON” prima
di utilizzare i tasti di selezione e d’azzera-
mento, tranne che per impostare la modali-
tà di comando della luminosità del display,del tachimetro e del contagiri.
1. Contagiri
2. Zona rossa del contagiri
1. Orologio digitale
2. Indicatore livello carburante
3. Contachilometri totalizzatore/contachilome-
tri parziale/contachilometri parziale per il car-
burante di riserva
4. Tasto d’azzeramento
5. Tasto di selezione
U5WMH6H0.book Page 5 Tuesday, August 19, 2008 9:40 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3
Modalità totalizzatore contachilometri e
contachilometri parziali
Premendo il tasto select, sul display si alter-
nano le modalità totalizzatore contachilo-
metri “ODO” e contachilometri parziale
“TRIP 1” e “TRIP 2” nel seguente ordine:
ODO → TRIP 1 → TRIP 2 → ODO
Quando nel serbatoio carburante restano
circa 4.5 L (1.19 US gal, 0.99 Imp.gal) di
carburante, il display passerà automatica-
mente alla modalità contachilometri parzia-
le riserva carburante “TRIP F”, ed inizierà a
conteggiare la distanza percorsa a partire
da quel punto. In tal caso, premendo il tasto
di selezione sul display si alterneranno le
varie modalità di contachilometri parziale e
totalizzatore contachilometri nel seguente
ordine:TRIP F → ODO → TRIP 1 → TRIP 2 →
TRIP F
Per azzerare un contachilometri parziale,
selezionarlo premendo il tasto di selezione
e poi premere il tasto d’azzeramento per al-
meno due secondi. Se non si azzera ma-
nualmente il contachilometri parziale
riserva carburante, esso si azzererà auto-
maticamente e il display tornerà alla moda-
lità precedente dopo il rifornimento e una
percorrenza di 5 km (3 mi).
Indicatore livello carburante
L’indicatore livello carburante indica la
quantità di carburante nel serbatoio carbu-
rante. Man mano che il livello carburante
scende, i segmenti sul display spariscono
verso la lettera “E” (vuoto). Quando l’indica-tore livello carburante“” inizia a lampeg-
giare, fare rifornimento al più presto
possibile.
NOTAQuesto segnalatore livello carburante è
equipaggiato con un dispositivo di autodia-
gnosi. Se viene rilevato un problema nel cir-
cuito elettrico, si ripeterà il seguente ciclo
fino a quando il guasto non verrà eliminato:
Tutti i segmenti del display ed il
simbolo“” lampeggeranno per otto volte,
poi si spegneranno per circa 3 secondi. In
questo caso, far controllare il circuito elettri-co da un concessionario Yamaha.
Modalità orologio digitale
Per regolare l’orologio digitale:1. Girare la chiave in posizione di “ON”.
1. Contachilometri totalizzatore/contachilome-
tri parziale/contachilometri parziale per il car-
burante di riserva
1. Indicatore livello carburante“”
2. Indicatore livello carburante
1. Orologio digitale
U5WMH6H0.book Page 6 Tuesday, August 19, 2008 9:40 AM
