YAMAHA XJR 1300 2009 Manuale duso (in Italian)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3
2. Premere contemporaneamente i tasti
di selezione e d’azzeramento per al-
meno due secondi.
3. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto d’azze-
ramento per regolare le ore.
4. Premere il tasto di selezione e le cifre
dei minuti inizieranno a lampeggiare.
5. Premere il tasto d’azzeramento per re-
golare i minuti.
6. Premere il tasto di selezione e poi rila-
sciarlo per avviare l’orologio digitale.
Dispositivo di autodiagnosi
Questo modello è equipaggiato con un di-
spositivo di autodiagnosi per vari circuiti
elettrici.Se viene rilevato un problema in uno qualsi-
asi di questi circuiti, la spia guasto motore si
accende ed il display del totalizzatore con-
tachilometri/contachilometri parziale indica
un codice di errore a due cifre.
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobiliz-
zatore.
Se viene rilevato un problema nei circuiti del
sistema immobilizzatore, la spia immobili-
zer lampeggia ed il display indica un codice
di errore a due cifre.
NOTASe il display indica il codice di errore 52,
questo potrebbe essere provocato da un’in-
terferenza del transponder. Se appare que-
sto codice di errore, provare ad eseguirequanto segue.
1. Usare la chiave di ricodifica per avvia-
re il motore.NOTAAccertarsi che non ci siano altre chiavi del
sistema immobilizzatore vicino al blocchetto
accensione, e non tenere più di una chiave
dell’immobilizzatore sullo stesso anello por-
tachiavi! Le chiavi del sistema immobilizza-
tore possono provocare interferenze nei
segnali che a loro volta possono impedirel’avviamento del motore.2. Se il motore si accende, spegnerlo e
provare ad accendere il motore con le
chiavi standard.
3. Se una o entrambe le chiavi standard
non avviano il motore, portare il veico-
lo, la chiave di ricodifica e le due chiavi
standard da un concessionario
Yamaha per fare ricodificare le chiavi
standard.
Se il display indica codici di errore, annotare
il numero del codice e poi fare controllare il
veicolo da un concessionario Yamaha.
ATTENZIONE
HCA11790
Se il display multifunzione indica un co-
dice di errore, far controllare il veicolo al
più presto possibile per evitare danneg-giamenti del motore.
1. Display codice di errore
U5WMH6H0.book Page 7 Tuesday, August 19, 2008 9:40 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
3
Modalità di comando della luminosità
del display, tachimetro, e contagiri
Questa funzione consente di regolare la lu-
minosità per adattarla alle condizioni di luce
esterne.
Per regolare la luminosità1. Girare la chiave su “OFF”.
2. Premere e mantenere premuto il tasto
di selezione.
3. Girare la chiave su “ON” e poi rilascia-
re il tasto select dopo cinque secondi.
4. Premere il tasto d’azzeramento per
selezionare il livello desiderato di lumi-
nosità.5. Premere il tasto di selezione per con-
fermare il livello selezionato di lumino-
sità.
HAU12331
Allarme antifurto (optional) A richiesta, si può fare installare su questo
modello un allarme antifurto da un conces-
sionario Yamaha. Contattare un concessio-
nario Yamaha per maggiori informazioni.
1. Tasto di selezione
2. Tasto d’azzeramento
3. Livello luminositàU5WMH6H0.book Page 8 Tuesday, August 19, 2008 9:40 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3
HAU12347
Interruttori manubrio SinistraDestra
HAU12360
Interruttore di segnalazione luce abba-
gliante “PASS”
Premere questo interruttore per far lampeg-
giare il faro.
HAU12400
Commutatore luce
abbagliante/anabbagliante“/”
Posizionare questo interruttore su“” per
la luce abbagliante e su“” per la luce
anabbagliante.
HAU12460
Interruttore indicatori di
direzione“/”
Spostare questo interruttore verso“” per
segnalare una curva a destra. Spostare
questo interruttore verso“” per segnala-re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12500
Interruttore dell’avvisatore
acustico“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12660
Interruttore di arresto motore“/”
Mettere questo interruttore su“” prima di
accendere il motore. Porre questo interrut-
tore su“” per spegnere il motore in caso
di emergenza, come per esempio se il vei-
colo si ribalta o se il cavo dell’acceleratore è
bloccato.
HAU12711
Interruttore avviamento“”
Premere questo interruttore per accendere
il motore con il dispositivo d’avviamento.
Prima di accendere il motore, vedere pagi-
na 5-1 per le istruzioni di avviamento.
HAU41700
La spia guasto motore si accende quando si
gira la chiave su “ON” e si preme l’interrut-
tore avviamento, ma questo non indica una
disfunzione.
1. Interruttore di segnalazione luce abbagliante
“PASS”
2. Commutatore luce
abbagliante/anabbagliante“/”
3. Interruttore indicatori di direzione“/”
4. Interruttore dell’avvisatore acustico“”
5. Interruttore luci d’emergenza“”
1. Interruttore di arresto motore“/”
2. Interruttore avviamento“”
U5WMH6H0.book Page 9 Tuesday, August 19, 2008 9:40 AM

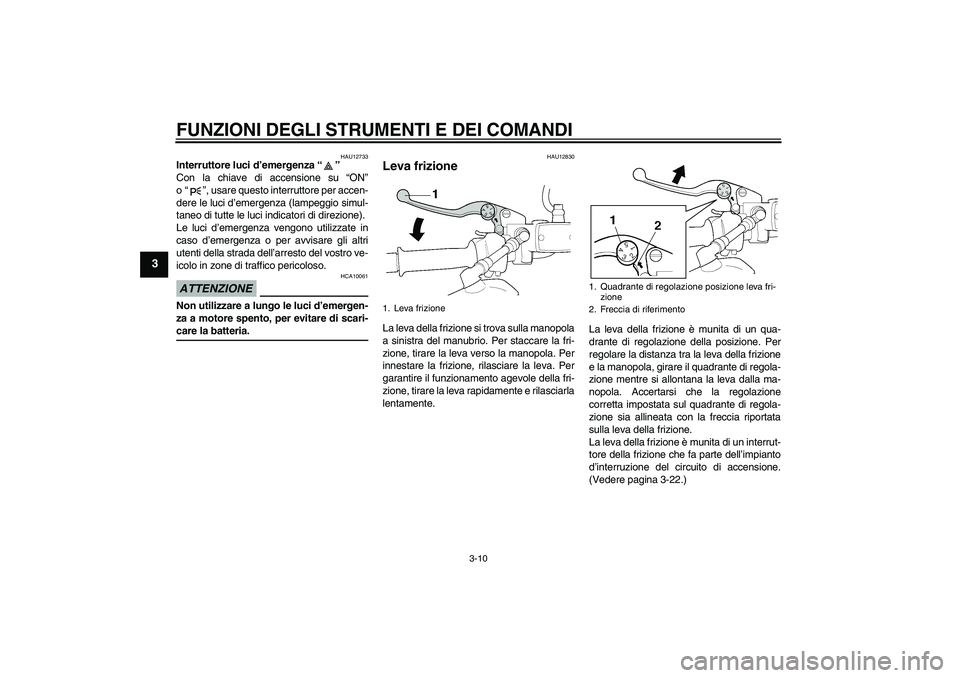

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3
HAU12733
Interruttore luci d’emergenza“”
Con la chiave di accensione su “ON”
o“”, usare questo interruttore per accen-
dere le luci d’emergenza (lampeggio simul-
taneo di tutte le luci indicatori di direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro ve-
icolo in zone di traffico pericoloso.ATTENZIONE
HCA10061
Non utilizzare a lungo le luci d’emergen-
za a motore spento, per evitare di scari-care la batteria.
HAU12830
Leva frizione La leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola. Per
innestare la frizione, rilasciare la leva. Per
garantire il funzionamento agevole della fri-
zione, tirare la leva rapidamente e rilasciarla
lentamente.La leva della frizione è munita di un qua-
drante di regolazione della posizione. Per
regolare la distanza tra la leva della frizione
e la manopola, girare il quadrante di regola-
zione mentre si allontana la leva dalla ma-
nopola. Accertarsi che la regolazione
corretta impostata sul quadrante di regola-
zione sia allineata con la freccia riportata
sulla leva della frizione.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
d’interruzione del circuito di accensione.
(Vedere pagina 3-22.)1. Leva frizione
1. Quadrante di regolazione posizione leva fri-
zione
2. Freccia di riferimento
U5WMH6H0.book Page 10 Tuesday, August 19, 2008 9:40 AM

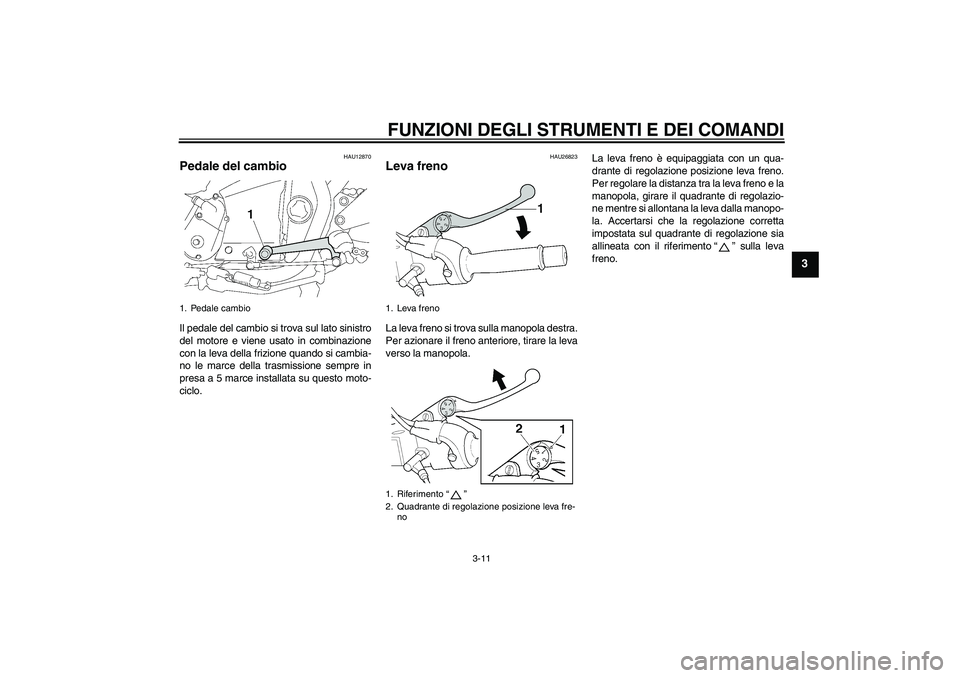

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3
HAU12870
Pedale del cambio Il pedale del cambio si trova sul lato sinistro
del motore e viene usato in combinazione
con la leva della frizione quando si cambia-
no le marce della trasmissione sempre in
presa a 5 marce installata su questo moto-
ciclo.
HAU26823
Leva freno La leva freno si trova sulla manopola destra.
Per azionare il freno anteriore, tirare la leva
verso la manopola.La leva freno è equipaggiata con un qua-
drante di regolazione posizione leva freno.
Per regolare la distanza tra la leva freno e la
manopola, girare il quadrante di regolazio-
ne mentre si allontana la leva dalla manopo-
la. Accertarsi che la regolazione corretta
impostata sul quadrante di regolazione sia
allineata con il riferimento“” sulla leva
freno.
1. Pedale cambio
1. Leva freno
1. Riferimento“”
2. Quadrante di regolazione posizione leva fre-
no
U5WMH6H0.book Page 11 Tuesday, August 19, 2008 9:40 AM

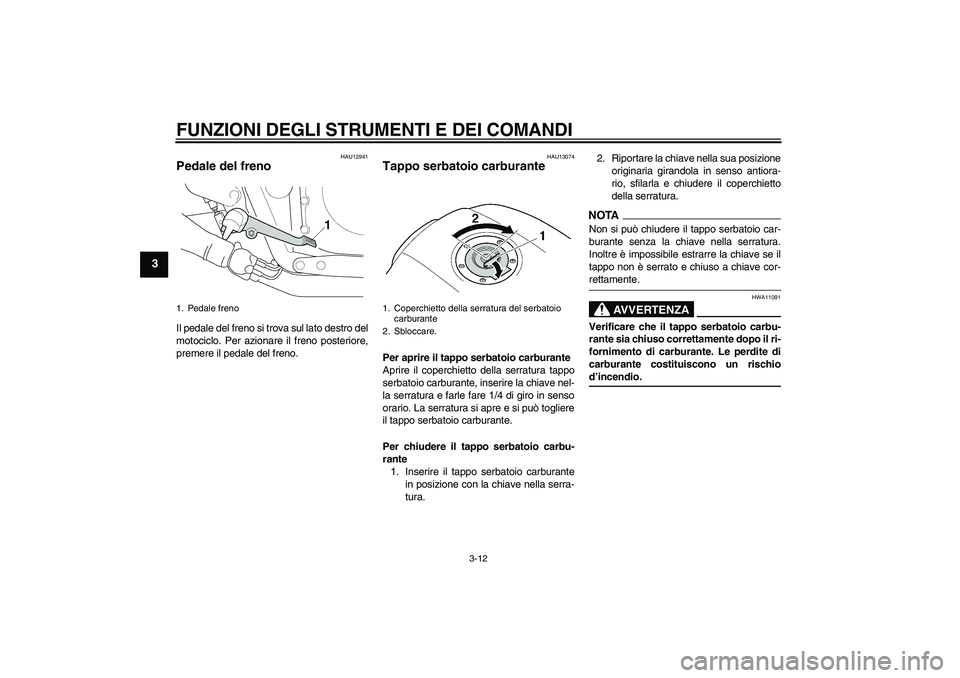

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3
HAU12941
Pedale del freno Il pedale del freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale del freno.
HAU13074
Tappo serbatoio carburante Per aprire il tappo serbatoio carburante
Aprire il coperchietto della serratura tappo
serbatoio carburante, inserire la chiave nel-
la serratura e farle fare 1/4 di giro in senso
orario. La serratura si apre e si può togliere
il tappo serbatoio carburante.
Per chiudere il tappo serbatoio carbu-
rante
1. Inserire il tappo serbatoio carburante
in posizione con la chiave nella serra-
tura.2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-
rio, sfilarla e chiudere il coperchietto
della serratura.
NOTANon si può chiudere il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-rettamente.
AVVERTENZA
HWA11091
Verificare che il tappo serbatoio carbu-
rante sia chiuso correttamente dopo il ri-
fornimento di carburante. Le perdite di
carburante costituiscono un rischiod’incendio.
1. Pedale freno
1. Coperchietto della serratura del serbatoio
carburante
2. Sbloccare.
U5WMH6H0.book Page 12 Tuesday, August 19, 2008 9:40 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3
HAU13221
Carburante Accertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10881
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi ed esplosioni e ridurre il rischio
di infortuni durante il rifornimento, os-servare queste istruzioni.
1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio carbu-
rante. Quando si effettua il rifornimen-
to, accertarsi di inserire l’ugello della
pompa nel foro riempimento serbatoio
carburante. Smettere di riempire
quando il carburante raggiunge il fon-
do del bocchettone riempimento. Con-
siderando che il carburante si espande
quando si riscalda, il calore del motore
o del sole potrebbe fare traboccare il
carburante dal serbatoio carburante.3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le superfi-
ci verniciate o di plastica.
[HCA10071]
4. Accertarsi di aver chiuso saldamente il
tappo serbatoio carburante.
AVVERTENZA
HWA15151
La benzina è velenosa e può provocare
infortuni o il decesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina o di inspirazione di
grandi quantità di vapori di benzina, o se
la benzina viene a contatto degli occhi,contattare immediatamente un medico.
Se si versa benzina sulla pelle, lavare
con acqua e sapone. Se si versa benzina
sugli abiti, cambiarli.
HAU43421
ATTENZIONE
HCA11400
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvoleed i segmenti, sia all’impianto di scarico.
Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina super senza piombo
con un numero di ottano controllato di 95 o
più. Se si verifica il battito in testa, utilizzare
1. Tubo di rifornimento del serbatoio del carbu-
rante
2. Livello carburante
Carburante consigliato:
SOLTANTO BENZINA SUPER SEN-
ZA PIOMBO
Capacità serbatoio carburante:
21.0 L (5.55 US gal, 4.62 Imp.gal)
Quantità di carburante di riserva
(quando l’indicatore livello carburan-
te lampeggia):
4.5 L (1.19 US gal, 0.99 Imp.gal)
U5WMH6H0.book Page 13 Tuesday, August 19, 2008 9:40 AM

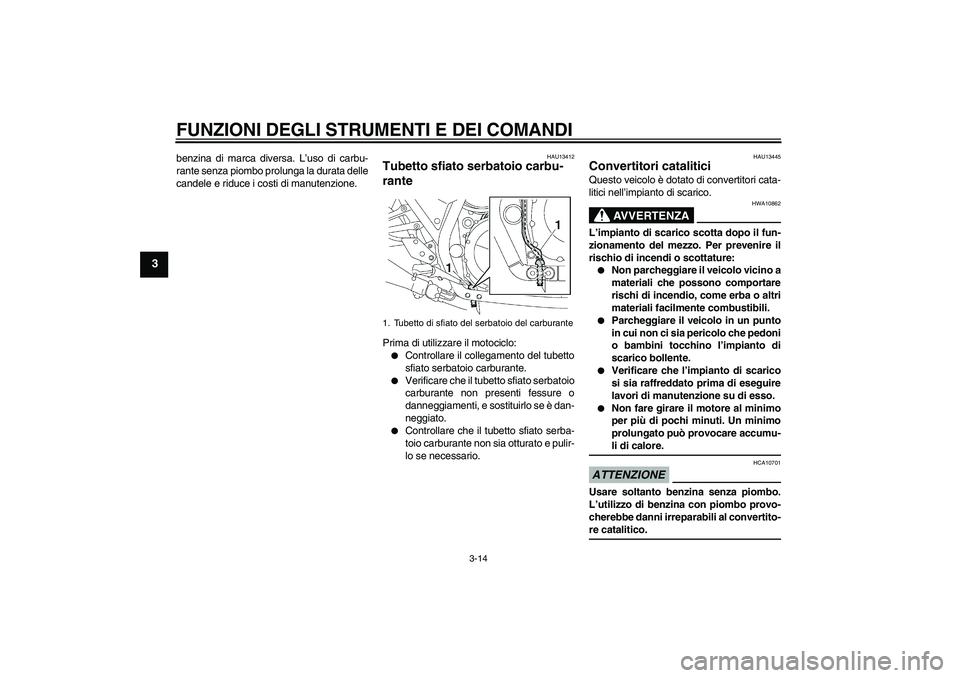

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3
benzina di marca diversa. L’uso di carbu-
rante senza piombo prolunga la durata delle
candele e riduce i costi di manutenzione.
HAU13412
Tubetto sfiato serbatoio carbu-
rante Prima di utilizzare il motociclo:

Controllare il collegamento del tubetto
sfiato serbatoio carburante.


Verificare che il tubetto sfiato serbatoio
carburante non presenti fessure o
danneggiamenti, e sostituirlo se è dan-
neggiato.


Controllare che il tubetto sfiato serba-
toio carburante non sia otturato e pulir-
lo se necessario.
HAU13445
Convertitori catalitici Questo veicolo è dotato di convertitori cata-
litici nell’impianto di scarico.
AVVERTENZA
HWA10862
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incendi o scottature:

Non parcheggiare il veicolo vicino a
materiali che possono comportare
rischi di incendio, come erba o altri
materiali facilmente combustibili.


Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che pedoni
o bambini tocchino l’impianto di
scarico bollente.


Verificare che l’impianto di scarico
si sia raffreddato prima di eseguire
lavori di manutenzione su di esso.


Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolungato può provocare accumu-li di calore.
ATTENZIONE
HCA10701
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al convertito-re catalitico.
1. Tubetto di sfiato del serbatoio del carburante
U5WMH6H0.book Page 14 Tuesday, August 19, 2008 9:40 AM

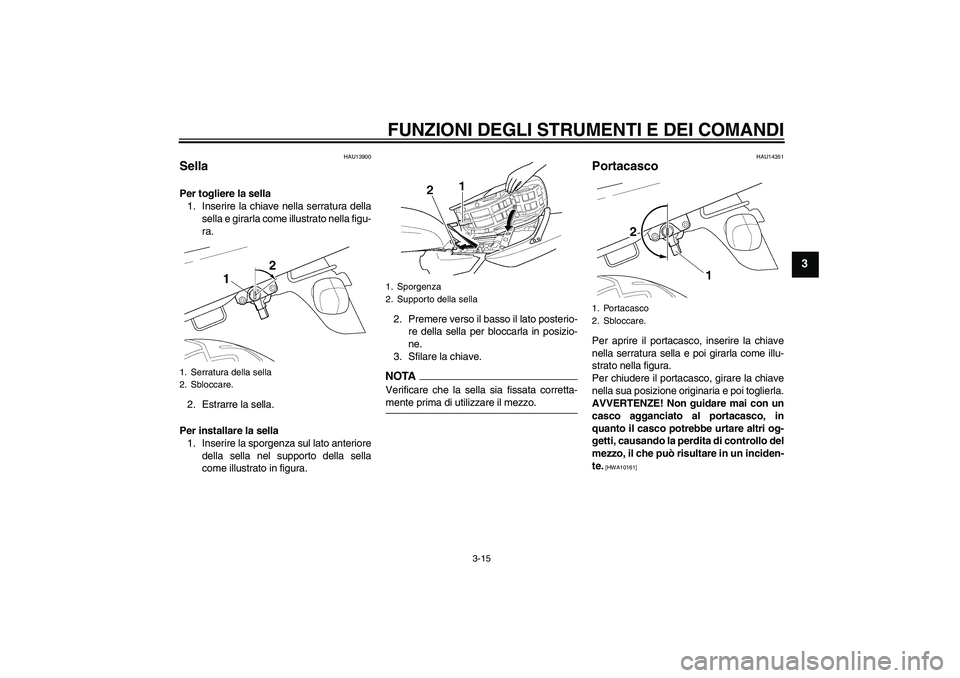

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
3
HAU13900
Sella Per togliere la sella
1. Inserire la chiave nella serratura della
sella e girarla come illustrato nella figu-
ra.
2. Estrarre la sella.
Per installare la sella
1. Inserire la sporgenza sul lato anteriore
della sella nel supporto della sella
come illustrato in figura.2. Premere verso il basso il lato posterio-
re della sella per bloccarla in posizio-
ne.
3. Sfilare la chiave.
NOTAVerificare che la sella sia fissata corretta-mente prima di utilizzare il mezzo.
HAU14351
Portacasco Per aprire il portacasco, inserire la chiave
nella serratura sella e poi girarla come illu-
strato nella figura.
Per chiudere il portacasco, girare la chiave
nella sua posizione originaria e poi toglierla.
AVVERTENZE! Non guidare mai con un
casco agganciato al portacasco, in
quanto il casco potrebbe urtare altri og-
getti, causando la perdita di controllo del
mezzo, il che può risultare in un inciden-
te.
[HWA10161]
1. Serratura della sella
2. Sbloccare.
1. Sporgenza
2. Supporto della sella
1. Portacasco
2. Sbloccare.
U5WMH6H0.book Page 15 Tuesday, August 19, 2008 9:40 AM

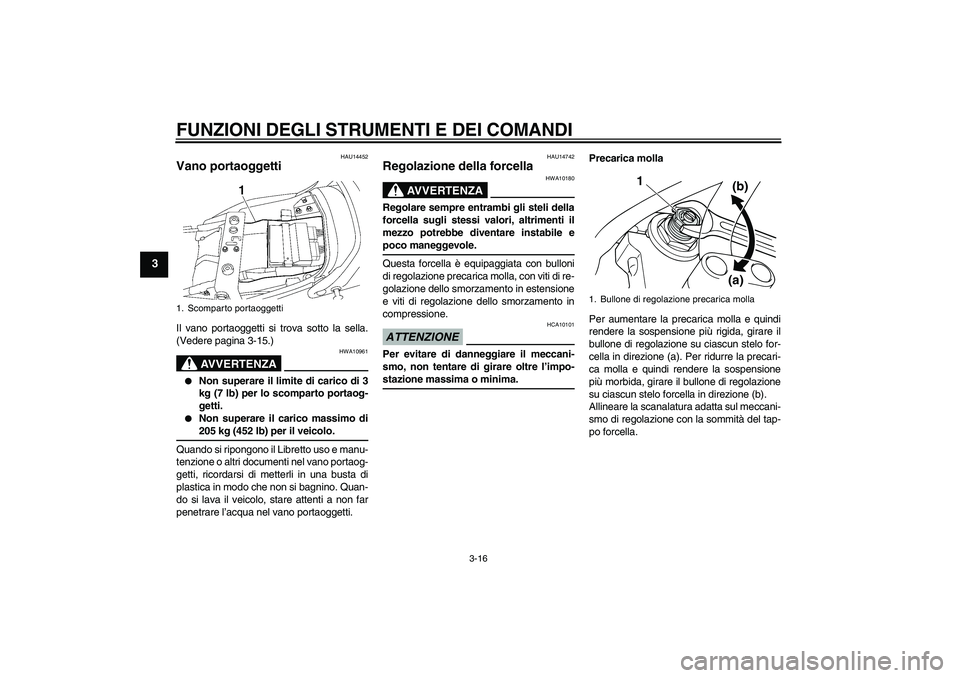

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
3
HAU14452
Vano portaoggetti Il vano portaoggetti si trova sotto la sella.
(Vedere pagina 3-15.)
AVVERTENZA
HWA10961


Non superare il limite di carico di 3
kg (7 lb) per lo scomparto portaog-
getti.


Non superare il carico massimo di205 kg (452 lb) per il veicolo.
Quando si ripongono il Libretto uso e manu-
tenzione o altri documenti nel vano portaog-
getti, ricordarsi di metterli in una busta di
plastica in modo che non si bagnino. Quan-
do si lava il veicolo, stare attenti a non far
penetrare l’acqua nel vano portaoggetti.
HAU14742
Regolazione della forcella
AVVERTENZA
HWA10180
Regolare sempre entrambi gli steli della
forcella sugli stessi valori, altrimenti il
mezzo potrebbe diventare instabile epoco maneggevole.
Questa forcella è equipaggiata con bulloni
di regolazione precarica molla, con viti di re-
golazione dello smorzamento in estensione
e viti di regolazione dello smorzamento in
compressione.ATTENZIONE
HCA10101
Per evitare di danneggiare il meccani-
smo, non tentare di girare oltre l’impo-stazione massima o minima.Precarica molla
Per aumentare la precarica molla e quindi
rendere la sospensione più rigida, girare il
bullone di regolazione su ciascun stelo for-
cella in direzione (a). Per ridurre la precari-
ca molla e quindi rendere la sospensione
più morbida, girare il bullone di regolazione
su ciascun stelo forcella in direzione (b).
Allineare la scanalatura adatta sul meccani-
smo di regolazione con la sommità del tap-
po forcella.
1. Scomparto portaoggetti
1. Bullone di regolazione precarica molla
1
(a)(b)
U5WMH6H0.book Page 16 Tuesday, August 19, 2008 9:40 AM
