YAMAHA XJR 1300 2009 Manuale duso (in Italian)

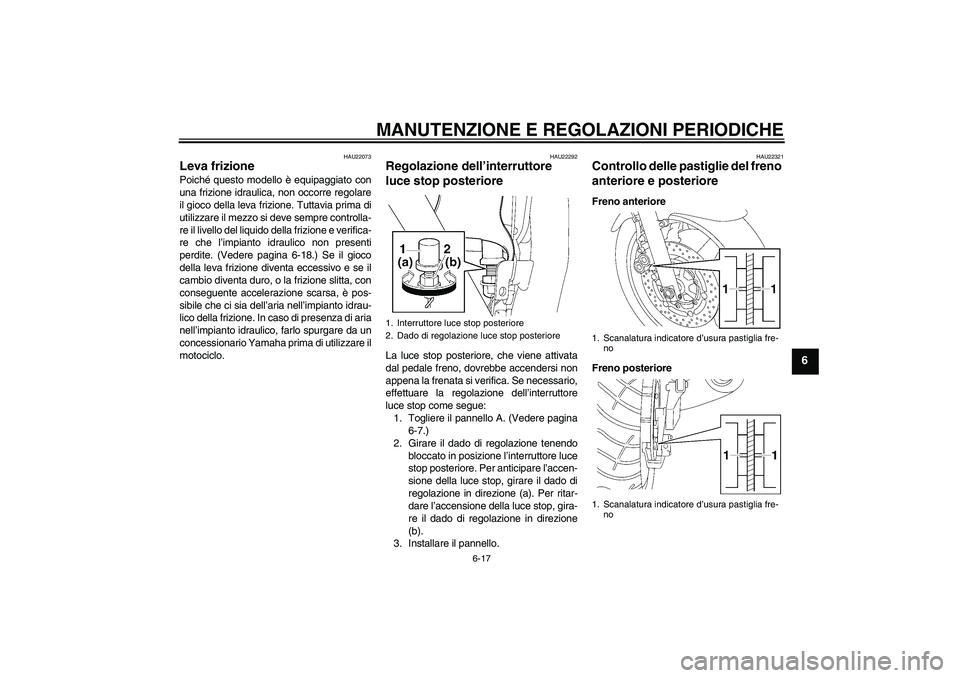

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-17
6
HAU22073
Leva frizione Poiché questo modello è equipaggiato con
una frizione idraulica, non occorre regolare
il gioco della leva frizione. Tuttavia prima di
utilizzare il mezzo si deve sempre controlla-
re il livello del liquido della frizione e verifica-
re che l’impianto idraulico non presenti
perdite. (Vedere pagina 6-18.) Se il gioco
della leva frizione diventa eccessivo e se il
cambio diventa duro, o la frizione slitta, con
conseguente accelerazione scarsa, è pos-
sibile che ci sia dell’aria nell’impianto idrau-
lico della frizione. In caso di presenza di aria
nell’impianto idraulico, farlo spurgare da un
concessionario Yamaha prima di utilizzare il
motociclo.
HAU22292
Regolazione dell’interruttore
luce stop posteriore La luce stop posteriore, che viene attivata
dal pedale freno, dovrebbe accendersi non
appena la frenata si verifica. Se necessario,
effettuare la regolazione dell’interruttore
luce stop come segue:
1. Togliere il pannello A. (Vedere pagina
6-7.)
2. Girare il dado di regolazione tenendo
bloccato in posizione l’interruttore luce
stop posteriore. Per anticipare l’accen-
sione della luce stop, girare il dado di
regolazione in direzione (a). Per ritar-
dare l’accensione della luce stop, gira-
re il dado di regolazione in direzione
(b).
3. Installare il pannello.
HAU22321
Controllo delle pastiglie del freno
anteriore e posteriore Freno anteriore
Freno posteriore
1. Interruttore luce stop posteriore
2. Dado di regolazione luce stop posteriore
1. Scanalatura indicatore d’usura pastiglia fre-
no
1. Scanalatura indicatore d’usura pastiglia fre-
no
U5WMH6H0.book Page 17 Tuesday, August 19, 2008 9:40 AM

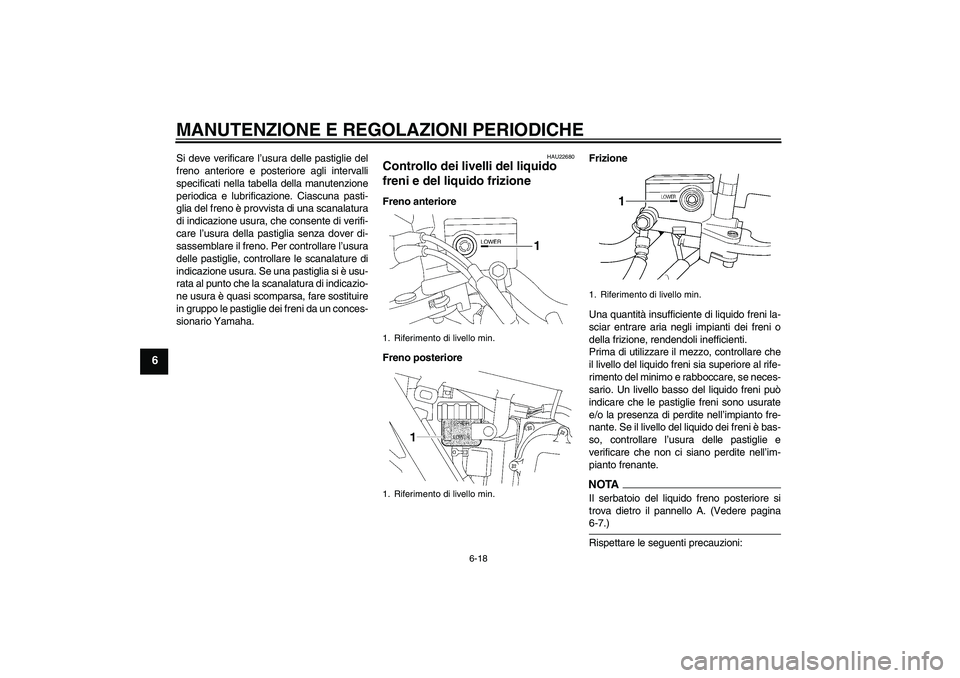

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-18
6
Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Ciascuna pasti-
glia del freno è provvista di una scanalatura
di indicazione usura, che consente di verifi-
care l’usura della pastiglia senza dover di-
sassemblare il freno. Per controllare l’usura
delle pastiglie, controllare le scanalature di
indicazione usura. Se una pastiglia si è usu-
rata al punto che la scanalatura di indicazio-
ne usura è quasi scomparsa, fare sostituire
in gruppo le pastiglie dei freni da un conces-
sionario Yamaha.
HAU22680
Controllo dei livelli del liquido
freni e del liquido frizione Freno anteriore
Freno posterioreFrizione
Una quantità insufficiente di liquido freni la-
sciar entrare aria negli impianti dei freni o
della frizione, rendendoli inefficienti.
Prima di utilizzare il mezzo, controllare che
il livello del liquido freni sia superiore al rife-
rimento del minimo e rabboccare, se neces-
sario. Un livello basso del liquido freni può
indicare che le pastiglie freni sono usurate
e/o la presenza di perdite nell’impianto fre-
nante. Se il livello del liquido dei freni è bas-
so, controllare l’usura delle pastiglie e
verificare che non ci siano perdite nell’im-
pianto frenante.
NOTAIl serbatoio del liquido freno posteriore si
trova dietro il pannello A. (Vedere pagina6-7.)
Rispettare le seguenti precauzioni:
1. Riferimento di livello min.
1. Riferimento di livello min.
1
1. Riferimento di livello min.
1
U5WMH6H0.book Page 18 Tuesday, August 19, 2008 9:40 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-19
6


Quando si controlla il livello del liquido,
assicurarsi che la parte superiore del
serbatoio del liquido freni o del liquido
frizione sia in piano.


Usare soltanto il liquido freni della qua-
lità consigliata, altrimenti le guarnizioni
di gomma possono deteriorarsi, cau-
sando delle perdite e la diminuzione
dell’efficienza della frenata o della fri-
zione.


Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata o della frizione.


Se il livello del liquido scende troppo,
la membrana del serbatoio del liquido
freni o liquido frizione perde la sua for-
ma a causa della depressione. Ricor-
darsi di ridare alla membrana la sua
forma originale prima di installarla nel
serbatoio del liquido freni o del liquido
frizione.


Porre attenzione affinché non entri
dell’acqua nel serbatoio del liquido fre-
ni o del liquido frizione durante il rab-
bocco. L’acqua causa una notevoleriduzione del punto di ebollizione del li-
quido e può provocare l’effetto “vapor
lock” (tampone di vapore).


Il liquido dei freni può corrodere le su-
perfici verniciate o le parti in plastica.
Pulire sempre immediatamente l’even-
tuale liquido versato.


Dato che le pastiglie dei freni si usura-
no, è normale che il livello del liquido
freni diminuisca gradualmente. Tutta-
via, se il livello scende improvvisamen-
te, far accertare la causa da un
concessionario Yamaha.
HAU22751
Cambio dei liquidi del freno e del-
la frizione Fare cambiare i liquidi del freno e della fri-
zione da un concessionario Yamaha agli in-
tervalli specificati nella NOTA sotto alla
tabella della manutenzione periodica e lu-
brificazione. Inoltre fare sostituire i paraolio
delle pompe freni e frizione idraulica, e delle
pinze, come pure i tubi freni e frizione idrau-
lica agli intervalli elencati qui di seguito, op-
pure se presentano danneggiamenti o
perdite.

Paraolio: Sostituire ogni due anni.


Tubi freno e frizione idraulica: Sostitui-
re ogni quattro anni. Liquido freni e liquido frizione consi-
gliato:
liquido freni DOT 4
U5WMH6H0.book Page 19 Tuesday, August 19, 2008 9:40 AM

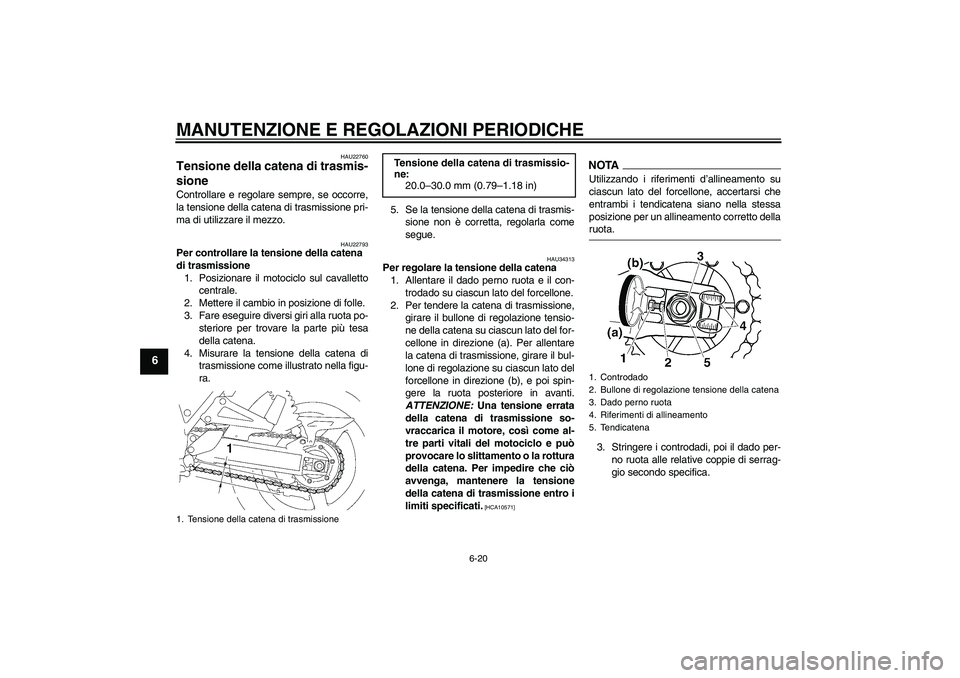

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-20
6
HAU22760
Tensione della catena di trasmis-
sione Controllare e regolare sempre, se occorre,
la tensione della catena di trasmissione pri-
ma di utilizzare il mezzo.
HAU22793
Per controllare la tensione della catena
di trasmissione
1. Posizionare il motociclo sul cavalletto
centrale.
2. Mettere il cambio in posizione di folle.
3. Fare eseguire diversi giri alla ruota po-
steriore per trovare la parte più tesa
della catena.
4. Misurare la tensione della catena di
trasmissione come illustrato nella figu-
ra.5. Se la tensione della catena di trasmis-
sione non è corretta, regolarla come
segue.
HAU34313
Per regolare la tensione della catena
1. Allentare il dado perno ruota e il con-
trodado su ciascun lato del forcellone.
2. Per tendere la catena di trasmissione,
girare il bullone di regolazione tensio-
ne della catena su ciascun lato del for-
cellone in direzione (a). Per allentare
la catena di trasmissione, girare il bul-
lone di regolazione su ciascun lato del
forcellone in direzione (b), e poi spin-
gere la ruota posteriore in avanti.
ATTENZIONE: Una tensione errata
della catena di trasmissione so-
vraccarica il motore, così come al-
tre parti vitali del motociclo e può
provocare lo slittamento o la rottura
della catena. Per impedire che ciò
avvenga, mantenere la tensione
della catena di trasmissione entro i
limiti specificati.
[HCA10571]
NOTAUtilizzando i riferimenti d’allineamento su
ciascun lato del forcellone, accertarsi che
entrambi i tendicatena siano nella stessa
posizione per un allineamento corretto dellaruota.
3. Stringere i controdadi, poi il dado per-
no ruota alle relative coppie di serrag-
gio secondo specifica.
1. Tensione della catena di trasmissione
Tensione della catena di trasmissio-
ne:
20.0–30.0 mm (0.79–1.18 in)
1. Controdado
2. Bullone di regolazione tensione della catena
3. Dado perno ruota
4. Riferimenti di allineamento
5. Tendicatena
U5WMH6H0.book Page 20 Tuesday, August 19, 2008 9:40 AM

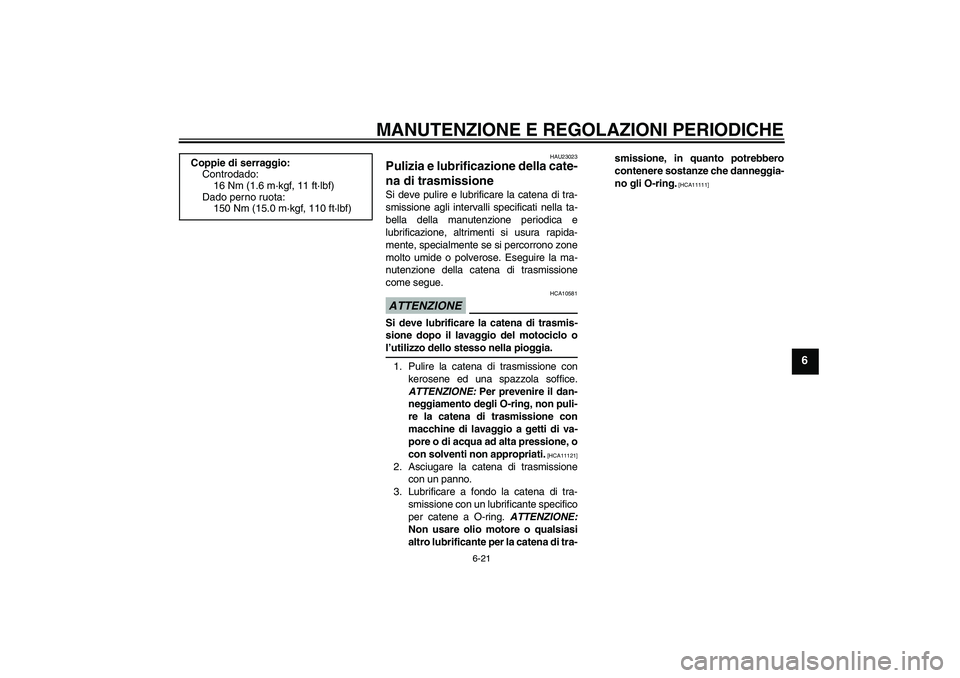

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-21
6
HAU23023
Pulizia e lubrificazione della cate-
na di trasmissione Si deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrimenti si usura rapida-
mente, specialmente se si percorrono zone
molto umide o polverose. Eseguire la ma-
nutenzione della catena di trasmissione
come segue.ATTENZIONE
HCA10581
Si deve lubrificare la catena di trasmis-
sione dopo il lavaggio del motociclo ol’utilizzo dello stesso nella pioggia.
1. Pulire la catena di trasmissione con
kerosene ed una spazzola soffice.
ATTENZIONE: Per prevenire il dan-
neggiamento degli O-ring, non puli-
re la catena di trasmissione con
macchine di lavaggio a getti di va-
pore o di acqua ad alta pressione, o
con solventi non appropriati.
[HCA11121]
2. Asciugare la catena di trasmissione
con un panno.
3. Lubrificare a fondo la catena di tra-
smissione con un lubrificante specifico
per catene a O-ring. ATTENZIONE:
Non usare olio motore o qualsiasi
altro lubrificante per la catena di tra-smissione, in quanto potrebbero
contenere sostanze che danneggia-
no gli O-ring.
[HCA11111]
Coppie di serraggio:
Controdado:
16 Nm (1.6 m·kgf, 11 ft·lbf)
Dado perno ruota:
150 Nm (15.0 m·kgf, 110 ft·lbf)
U5WMH6H0.book Page 21 Tuesday, August 19, 2008 9:40 AM

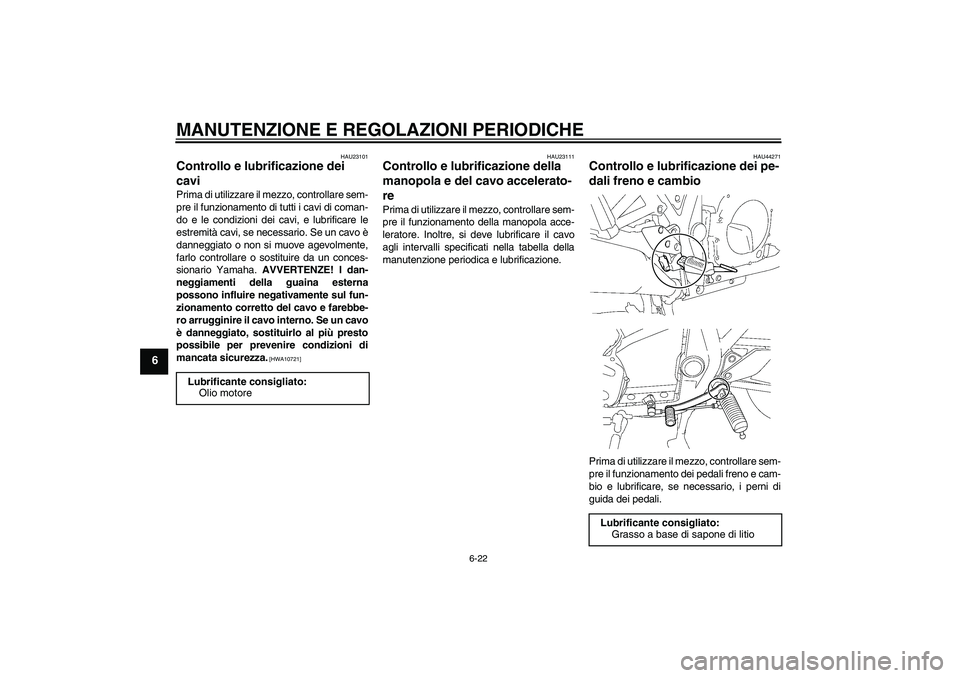

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-22
6
HAU23101
Controllo e lubrificazione dei
cavi Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento di tutti i cavi di coman-
do e le condizioni dei cavi, e lubrificare le
estremità cavi, se necessario. Se un cavo è
danneggiato o non si muove agevolmente,
farlo controllare o sostituire da un conces-
sionario Yamaha. AVVERTENZE! I dan-
neggiamenti della guaina esterna
possono influire negativamente sul fun-
zionamento corretto del cavo e farebbe-
ro arrugginire il cavo interno. Se un cavo
è danneggiato, sostituirlo al più presto
possibile per prevenire condizioni di
mancata sicurezza.
[HWA10721]HAU23111
Controllo e lubrificazione della
manopola e del cavo accelerato-
re Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento della manopola acce-
leratore. Inoltre, si deve lubrificare il cavo
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAU44271
Controllo e lubrificazione dei pe-
dali freno e cambio Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento dei pedali freno e cam-
bio e lubrificare, se necessario, i perni di
guida dei pedali. Lubrificante consigliato:
Olio motoreLubrificante consigliato:
Grasso a base di sapone di litio
U5WMH6H0.book Page 22 Tuesday, August 19, 2008 9:40 AM

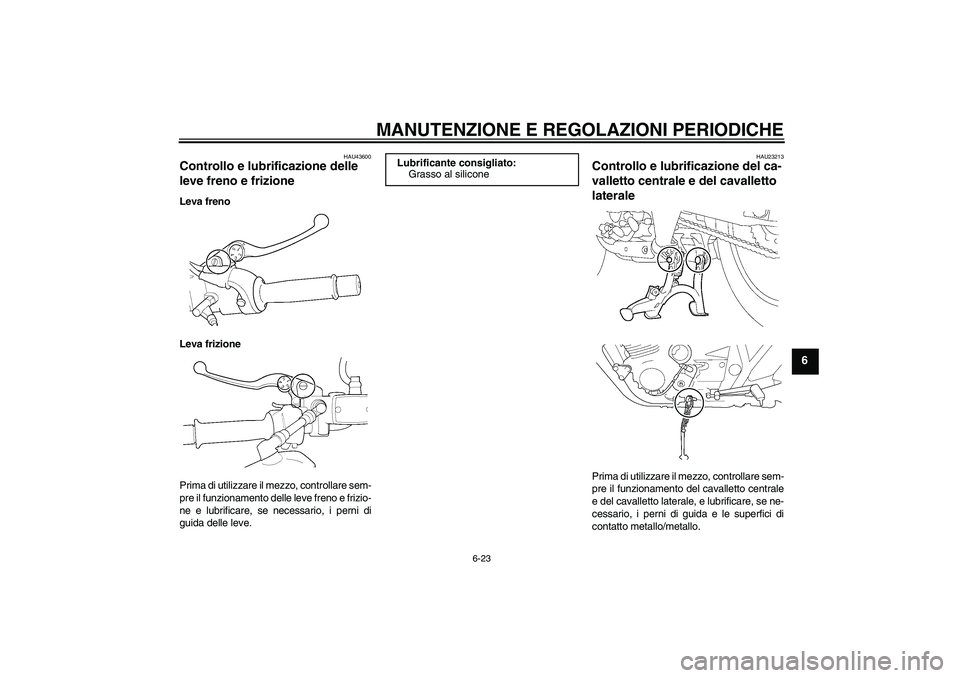

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-23
6
HAU43600
Controllo e lubrificazione delle
leve freno e frizione Leva freno
Leva frizione
Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento delle leve freno e frizio-
ne e lubrificare, se necessario, i perni di
guida delle leve.
HAU23213
Controllo e lubrificazione del ca-
valletto centrale e del cavalletto
laterale Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del cavalletto centrale
e del cavalletto laterale, e lubrificare, se ne-
cessario, i perni di guida e le superfici di
contatto metallo/metallo.
Lubrificante consigliato:
Grasso al silicone
U5WMH6H0.book Page 23 Tuesday, August 19, 2008 9:40 AM

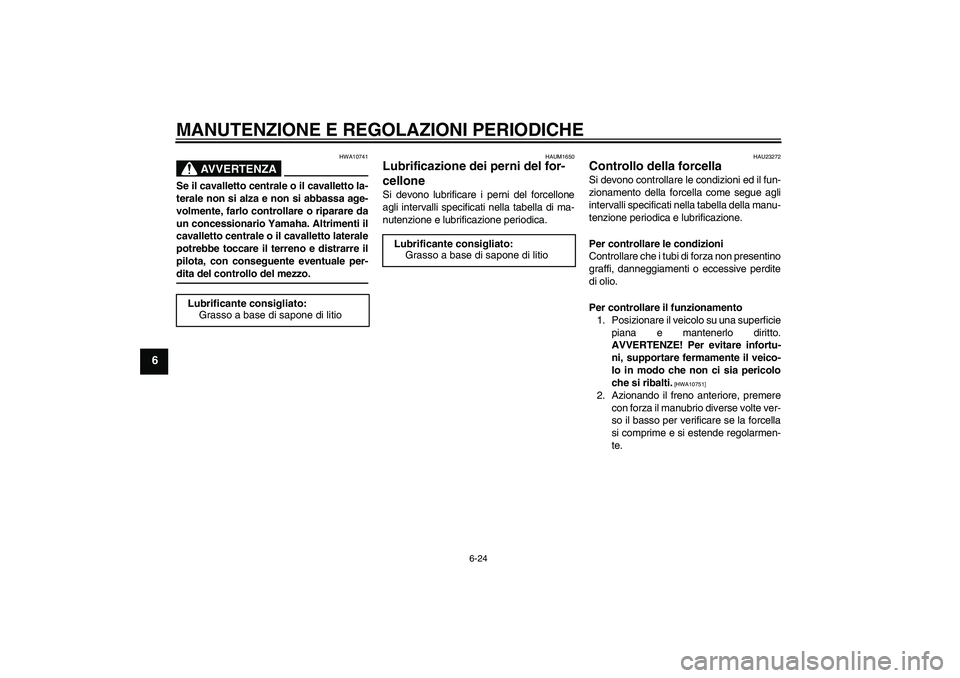

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-24
6
AVVERTENZA
HWA10741
Se il cavalletto centrale o il cavalletto la-
terale non si alza e non si abbassa age-
volmente, farlo controllare o riparare da
un concessionario Yamaha. Altrimenti il
cavalletto centrale o il cavalletto laterale
potrebbe toccare il terreno e distrarre il
pilota, con conseguente eventuale per-dita del controllo del mezzo.
HAUM1650
Lubrificazione dei perni del for-
cellone Si devono lubrificare i perni del forcellone
agli intervalli specificati nella tabella di ma-
nutenzione e lubrificazione periodica.
HAU23272
Controllo della forcella Si devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
Per controllare le condizioni
Controllare che i tubi di forza non presentino
graffi, danneggiamenti o eccessive perdite
di olio.
Per controllare il funzionamento
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.
AVVERTENZE! Per evitare infortu-
ni, supportare fermamente il veico-
lo in modo che non ci sia pericolo
che si ribalti.
[HWA10751]
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te. Lubrificante consigliato:
Grasso a base di sapone di litio
Lubrificante consigliato:
Grasso a base di sapone di litio
U5WMH6H0.book Page 24 Tuesday, August 19, 2008 9:40 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-25
6

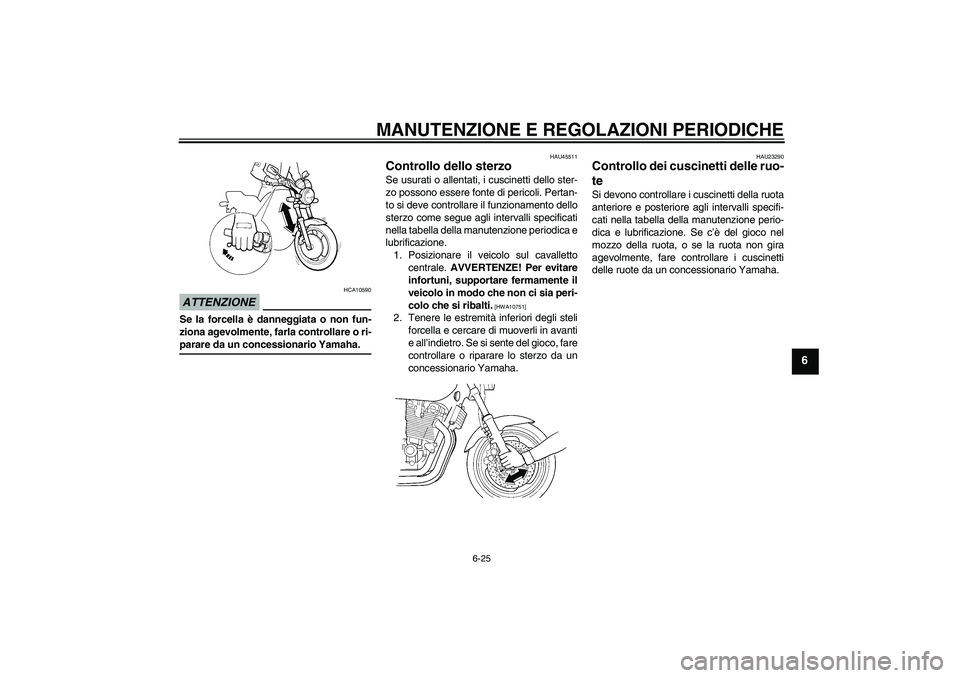

ATTENZIONE
HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-parare da un concessionario Yamaha.
HAU45511
Controllo dello sterzo Se usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione.
1. Posizionare il veicolo sul cavalletto
centrale. AVVERTENZE! Per evitare
infortuni, supportare fermamente il
veicolo in modo che non ci sia peri-
colo che si ribalti.
[HWA10751]
2. Tenere le estremità inferiori degli steli
forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco, fare
controllare o riparare lo sterzo da un
concessionario Yamaha.
HAU23290
Controllo dei cuscinetti delle ruo-
te Si devono controllare i cuscinetti della ruota
anteriore e posteriore agli intervalli specifi-
cati nella tabella della manutenzione perio-
dica e lubrificazione. Se c’è del gioco nel
mozzo della ruota, o se la ruota non gira
agevolmente, fare controllare i cuscinetti
delle ruote da un concessionario Yamaha.
U5WMH6H0.book Page 25 Tuesday, August 19, 2008 9:40 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-26
6
HAU33654

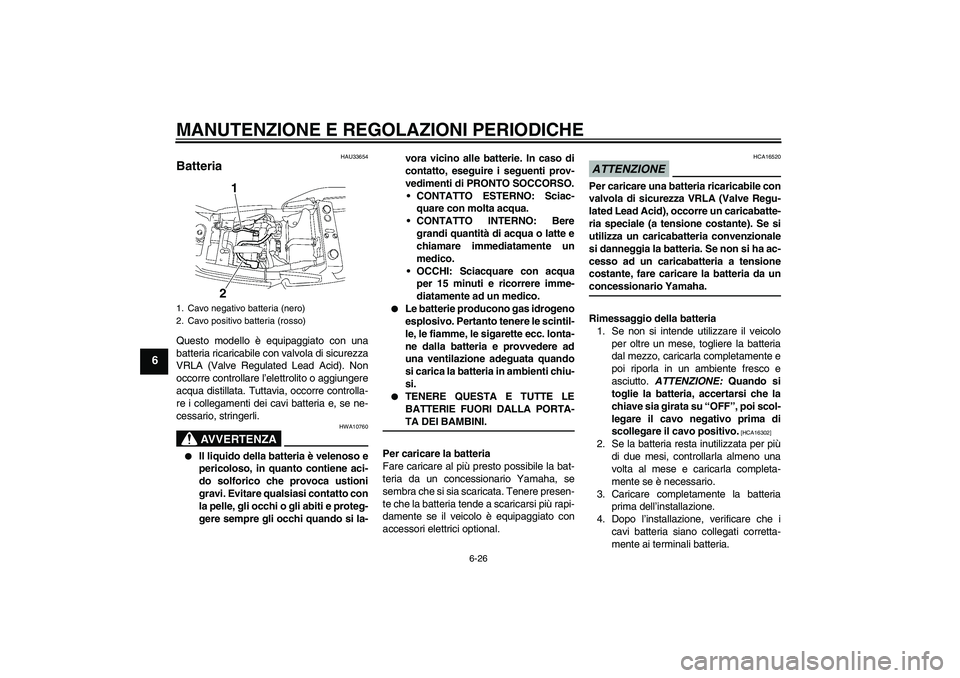

Batteria Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non
occorre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.
AVVERTENZA
HWA10760


Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.


Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.


TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-TA DEI BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più rapi-
damente se il veicolo è equipaggiato con
accessori elettrici optional.
ATTENZIONE
HCA16520
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Regu-
lated Lead Acid), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionale
si danneggia la batteria. Se non si ha ac-
cesso ad un caricabatteria a tensione
costante, fare caricare la batteria da unconcessionario Yamaha.
Rimessaggio della batteria
1. Se non si intende utilizzare il veicolo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
toglie la batteria, accertarsi che la
chiave sia girata su “OFF”, poi scol-
legare il cavo negativo prima di
scollegare il cavo positivo.
[HCA16302]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
4. Dopo l’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali batteria.
1. Cavo negativo batteria (nero)
2. Cavo positivo batteria (rosso)
1
2
U5WMH6H0.book Page 26 Tuesday, August 19, 2008 9:40 AM
