UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-1
5
SAU15951

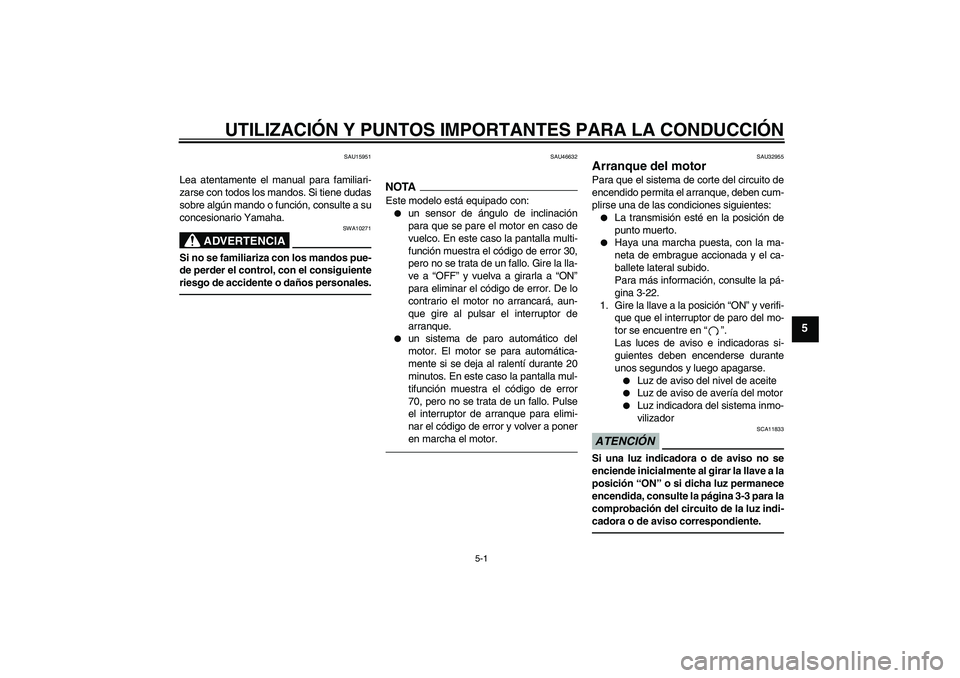

Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10271
Si no se familiariza con los mandos pue-
de perder el control, con el consiguiente
riesgo de accidente o daños personales.
SAU46632
NOTAEste modelo está equipado con:

un sensor de ángulo de inclinación
para que se pare el motor en caso de
vuelco. En este caso la pantalla multi-
función muestra el código de error 30,
pero no se trata de un fallo. Gire la lla-
ve a “OFF” y vuelva a girarla a “ON”
para eliminar el código de error. De lo
contrario el motor no arrancará, aun-
que gire al pulsar el interruptor de
arranque.


un sistema de paro automático del
motor. El motor se para automática-
mente si se deja al ralentí durante 20
minutos. En este caso la pantalla mul-
tifunción muestra el código de error
70, pero no se trata de un fallo. Pulse
el interruptor de arranque para elimi-
nar el código de error y volver a poner
en marcha el motor.
SAU32955
Arranque del motor Para que el sistema de corte del circuito de
encendido permita el arranque, deben cum-
plirse una de las condiciones siguientes:

La transmisión esté en la posición de
punto muerto.


Haya una marcha puesta, con la ma-
neta de embrague accionada y el ca-
ballete lateral subido.
Para más información, consulte la pá-
gina 3-22.
1. Gire la llave a la posición “ON” y verifi-
que que el interruptor de paro del mo-
tor se encuentre en“”.
Las luces de aviso e indicadoras si-
guientes deben encenderse durante
unos segundos y luego apagarse.

Luz de aviso del nivel de aceite


Luz de aviso de avería del motor


Luz indicadora del sistema inmo-
vilizador
ATENCIÓN
SCA11833
Si una luz indicadora o de aviso no se
enciende inicialmente al girar la llave a la
posición “ON” o si dicha luz permanece
encendida, consulte la página 3-3 para la
comprobación del circuito de la luz indi-
cadora o de aviso correspondiente.
U5WMS7S0.book Page 1 Wednesday, November 11, 2009 1:55 PM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-2
5
2. Ponga punto muerto. (Consulte la pá-
gina 5-2). La luz indicadora de punto
muerto se debe encender. Si no se en-
ciende, haga revisar el circuito eléctri-
co en un concesionario Yamaha.NOTA
Cuando la transmisión esté en la posición
de punto muerto, la luz indicadora de punto
muerto debe estar encendida; si no es así,
haga revisar el circuito eléctrico en un con-
cesionario Yamaha.3. Arranque el motor pulsando el inte-
rruptor de arranque. ATENCIÓN:
Para prolongar al máximo la vida
útil del motor, ¡nunca acelere mu-
cho con el motor frío!
[SCA11041]
Si el motor no arranca, suelte el inte-
rruptor de arranque, espere unos se-
gundos e inténtelo de nuevo. Cada
intento de arranque debe ser lo más
breve posible a fin de preservar la ba-
tería. No accione el arranque durante
más de 10 segundos seguidos.
SAU16671

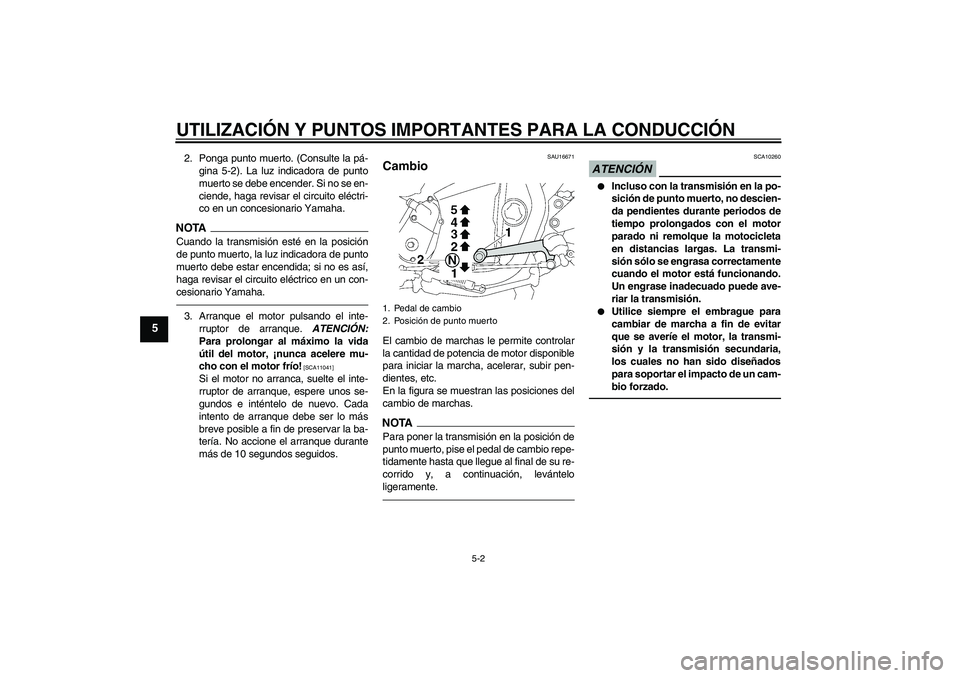

Cambio El cambio de marchas le permite controlar
la cantidad de potencia de motor disponible
para iniciar la marcha, acelerar, subir pen-
dientes, etc.
En la figura se muestran las posiciones del
cambio de marchas.NOTAPara poner la transmisión en la posición de
punto muerto, pise el pedal de cambio repe-
tidamente hasta que llegue al final de su re-
corrido y, a continuación, levántelo
ligeramente.
ATENCIÓN
SCA10260


Incluso con la transmisión en la po-
sición de punto muerto, no descien-
da pendientes durante periodos de
tiempo prolongados con el motor
parado ni remolque la motocicleta
en distancias largas. La transmi-
sión sólo se engrasa correctamente
cuando el motor está funcionando.
Un engrase inadecuado puede ave-
riar la transmisión.


Utilice siempre el embrague para
cambiar de marcha a fin de evitar
que se averíe el motor, la transmi-
sión y la transmisión secundaria,
los cuales no han sido diseñados
para soportar el impacto de un cam-
bio forzado.
1. Pedal de cambio
2. Posición de punto muerto
U5WMS7S0.book Page 2 Wednesday, November 11, 2009 1:55 PM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-3
5
SAU16810

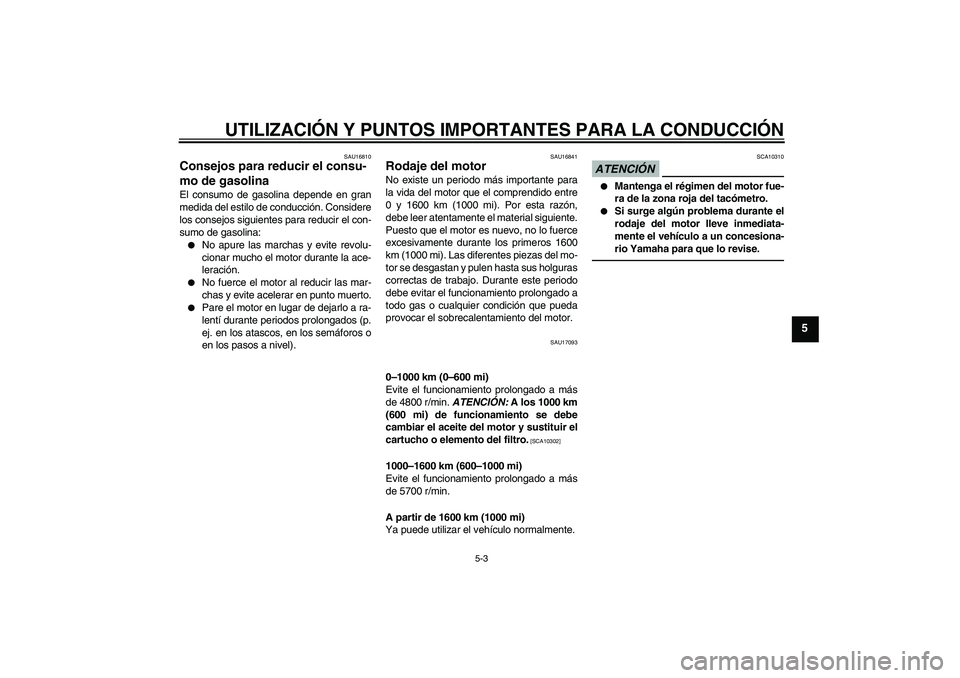

Consejos para reducir el consu-
mo de gasolina El consumo de gasolina depende en gran
medida del estilo de conducción. Considere
los consejos siguientes para reducir el con-
sumo de gasolina:

No apure las marchas y evite revolu-
cionar mucho el motor durante la ace-
leración.


No fuerce el motor al reducir las mar-
chas y evite acelerar en punto muerto.


Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel).
SAU16841
Rodaje del motor No existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1600 km (1000 mi). Por esta razón,
debe leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros 1600
km (1000 mi). Las diferentes piezas del mo-
tor se desgastan y pulen hasta sus holguras
correctas de trabajo. Durante este periodo
debe evitar el funcionamiento prolongado a
todo gas o cualquier condición que pueda
provocar el sobrecalentamiento del motor.
SAU17093
0–1000 km (0–600 mi)
Evite el funcionamiento prolongado a más
de 4800 r/min. ATENCIÓN: A los 1000 km
(600 mi) de funcionamiento se debe
cambiar el aceite del motor y sustituir el
cartucho o elemento del filtro.
[SCA10302]
1000–1600 km (600–1000 mi)
Evite el funcionamiento prolongado a más
de 5700 r/min.
A partir de 1600 km (1000 mi)
Ya puede utilizar el vehículo normalmente.
ATENCIÓN
SCA10310


Mantenga el régimen del motor fue-
ra de la zona roja del tacómetro.


Si surge algún problema durante el
rodaje del motor lleve inmediata-
mente el vehículo a un concesiona-
rio Yamaha para que lo revise.
U5WMS7S0.book Page 3 Wednesday, November 11, 2009 1:55 PM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-4
5
SAU17213

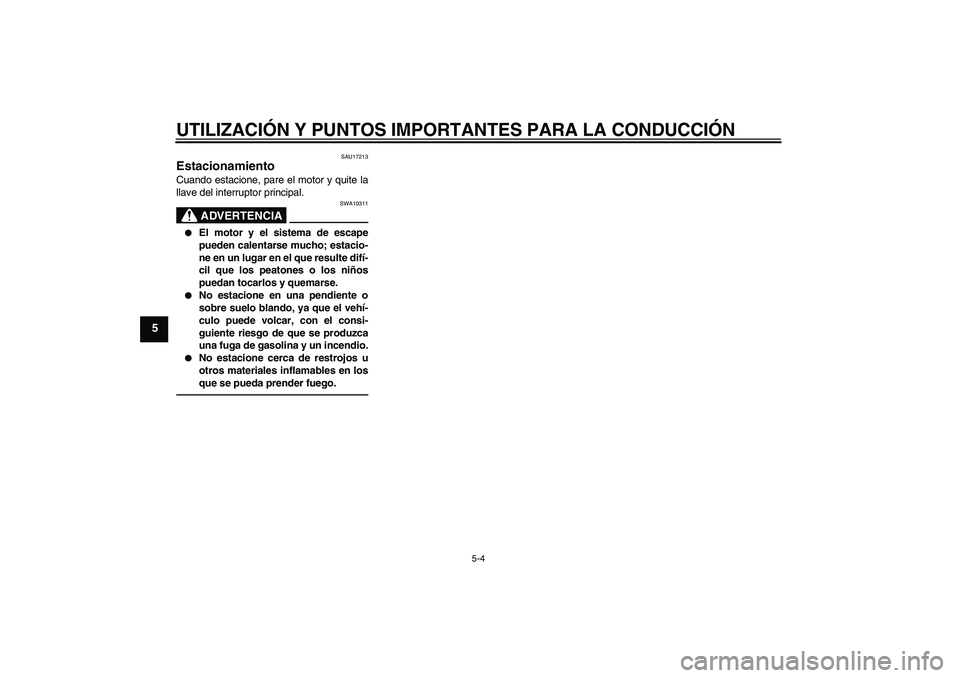

Estacionamiento Cuando estacione, pare el motor y quite la
llave del interruptor principal.
ADVERTENCIA
SWA10311


El motor y el sistema de escape
pueden calentarse mucho; estacio-
ne en un lugar en el que resulte difí-
cil que los peatones o los niños
puedan tocarlos y quemarse.


No estacione en una pendiente o
sobre suelo blando, ya que el vehí-
culo puede volcar, con el consi-
guiente riesgo de que se produzca
una fuga de gasolina y un incendio.


No estacione cerca de restrojos u
otros materiales inflamables en los
que se pueda prender fuego.
U5WMS7S0.book Page 4 Wednesday, November 11, 2009 1:55 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-1
6
SAU17241
Con una revisión, un ajuste y un engrase
periódicos su vehículo se mantendrá en un
estado óptimo de seguridad y eficiencia. La
seguridad es una obligación del propieta-
rio/usuario del vehículo. En las páginas si-
guientes se explican los puntos de revisión,
ajuste y engrase del vehículo más impor-
tantes.
Los intervalos que se indican en el cuadro
de mantenimiento y engrase periódicos de-
ben considerarse simplemente como una
guía general en condiciones normales de
utilización. No obstante, según la meteoro-
logía, el terreno, el área geográfica y las
condiciones particulares de uso, puede ser
necesario acortar los intervalos de manteni-
miento.
ADVERTENCIA
SWA10321
Si no se realiza el mantenimiento debido
del vehículo o si los trabajos de manteni-
miento se realizan de forma incorrecta,
puede aumentar el riesgo de sufrir da-
ños personales o un accidente mortal
durante el mantenimiento o el uso del
vehículo. Si no está familiarizado con el
mantenimiento del vehículo, confíelo a
un concesionario Yamaha.
ADVERTENCIA
SWA15121
Salvo que se especifique otra cosa, pare
el motor para realizar cualquier opera-
ción de mantenimiento.

Con el motor en marcha, las piezas
en movimiento pueden atrapar par-
tes del cuerpo o de la vestimenta y
los componentes eléctricos pueden
provocar descargas o un incendio.


El tener el motor en marcha durante
el mantenimiento puede ocasionar
lesiones oculares, quemaduras, un
incendio o el envenenamiento por
monóxido de carbono, que puede
ser mortal. Consulte en la página
1-1 información adicional sobre el
monóxido de carbono.
SAU17381
Juego de herramientas El juego de herramientas del propietario se
encuentra debajo del asiento. (Véase la pá-
gina 3-15).
El objeto de la información de servicio que
se incluye en este manual y de las herra-
mientas que se suministran en el juego de
herramientas es ayudarle a realizar las ope-
raciones de mantenimiento preventivo y las
pequeñas reparaciones. Sin embargo, para
realizar correctamente algunos trabajos de
mantenimiento puede necesitar herramien-
tas adicionales, como por ejemplo una llave
dinamométrica.1. Juego de herramientas del propietario
U5WMS7S0.book Page 1 Wednesday, November 11, 2009 1:55 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-2
6

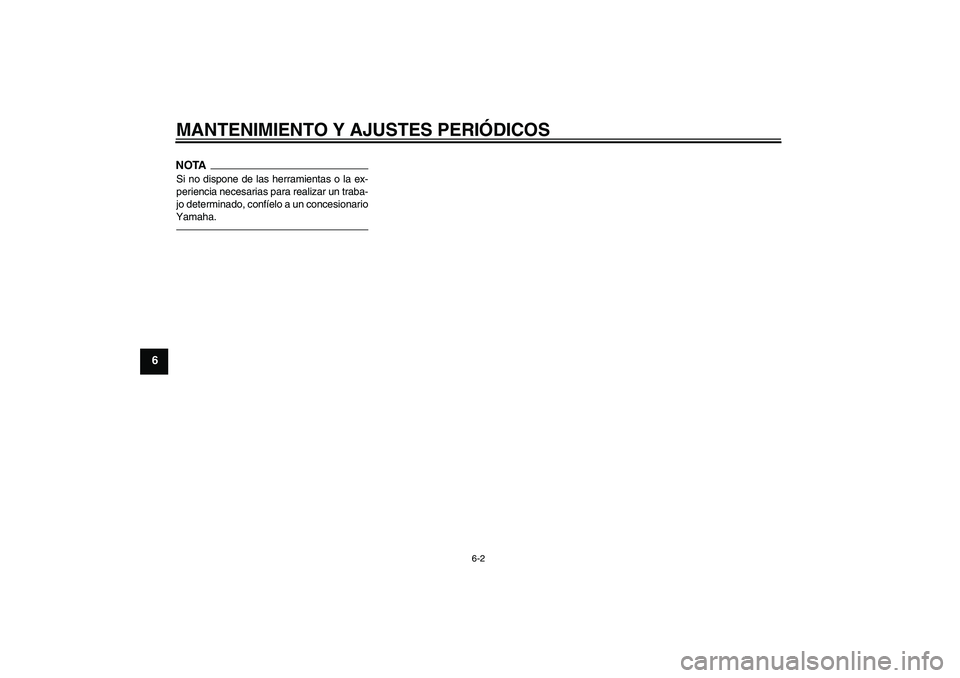

NOTASi no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a un concesionario
Yamaha.U5WMS7S0.book Page 2 Wednesday, November 11, 2009 1:55 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-3
6
SAU46861
NOTA

Las revisiones anuales deben realizarse todos los años, salvo si el mantenimiento se basa en el kilometraje o en las millas,
en el Reino Unido.


A partir de los 50000 km (30000 mi), repetir los intervalos de mantenimiento comenzando por el de los 10000 km (6000 mi).


Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requieren herramientas y datos es-
peciales, así como cualificación técnica.
SAU46910

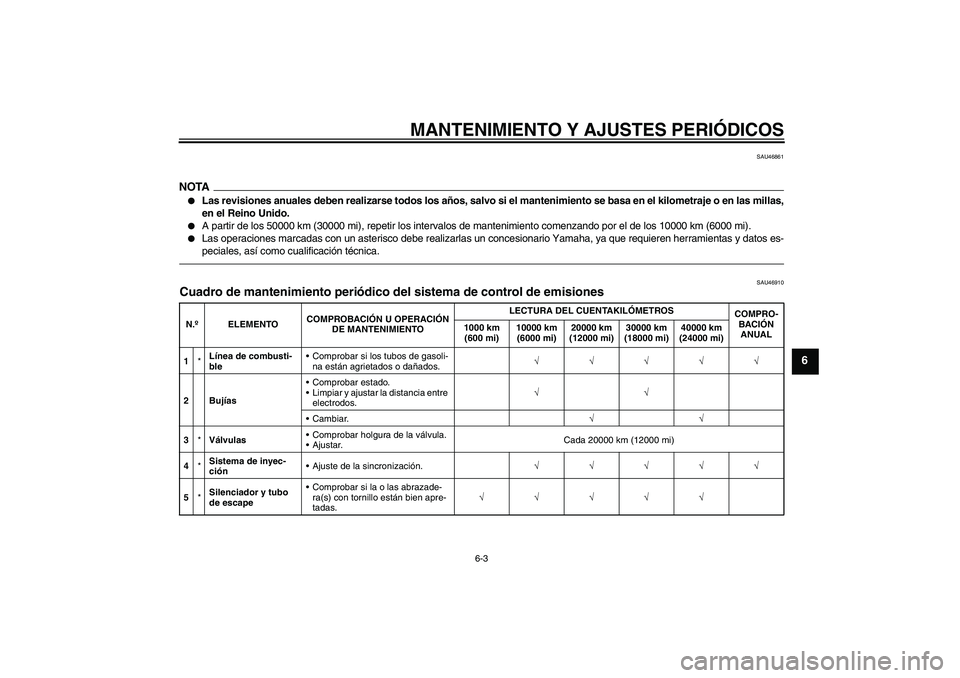

Cuadro de mantenimiento periódico del sistema de control de emisiones N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Línea de combusti-
bleComprobar si los tubos de gasoli-
na están agrietados o dañados.√√√√√
2BujíasComprobar estado.
Limpiar y ajustar la distancia entre
electrodos.√√
Cambiar.√√
3*VálvulasComprobar holgura de la válvula.
Ajustar.Cada 20000 km (12000 mi)
4*Sistema de inyec-
ciónAjuste de la sincronización.√√√√√
5*Silenciador y tubo
de escapeComprobar si la o las abrazade-
ra(s) con tornillo están bien apre-
tadas.√√√√√
U5WMS7S0.book Page 3 Wednesday, November 11, 2009 1:55 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-4
6

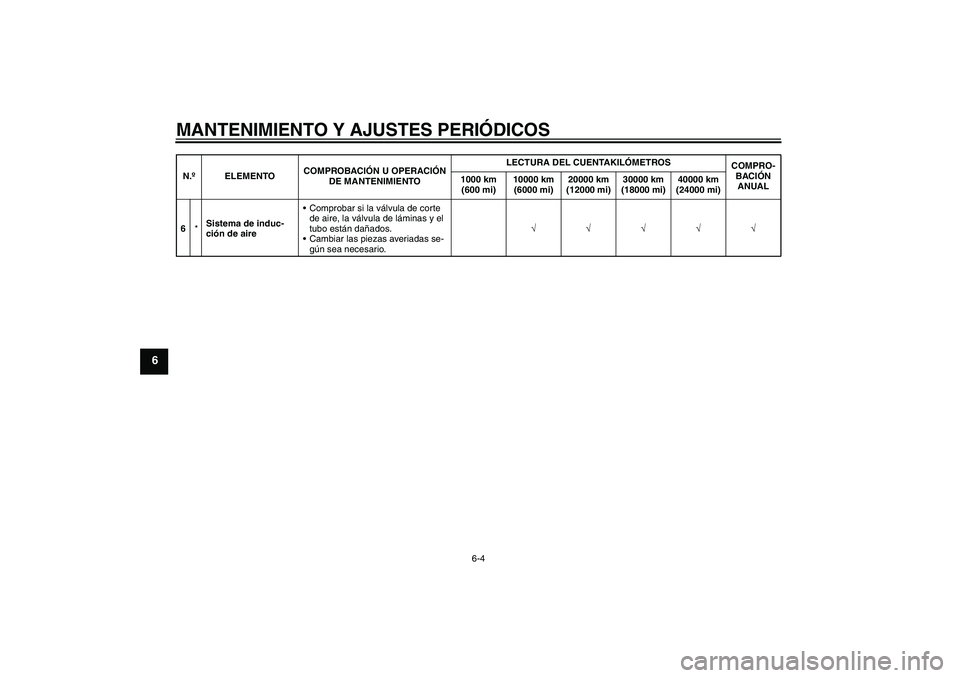

6*Sistema de induc-
ción de aireComprobar si la válvula de corte
de aire, la válvula de láminas y el
tubo están dañados.
Cambiar las piezas averiadas se-
gún sea necesario.√√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U5WMS7S0.book Page 4 Wednesday, November 11, 2009 1:55 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-5
6
SAU1770C

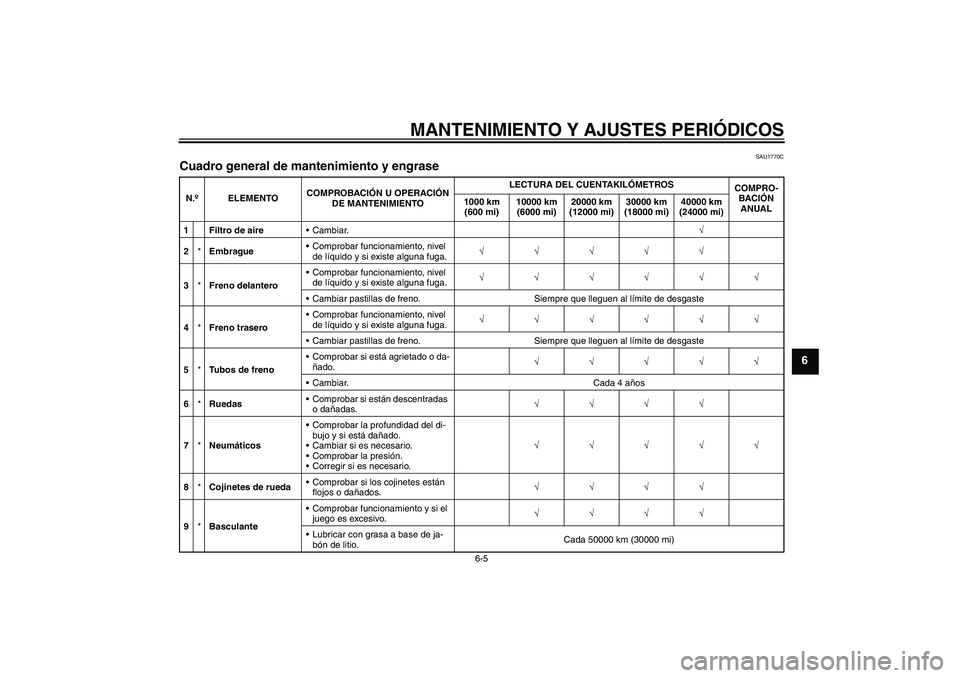

Cuadro general de mantenimiento y engrase N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1 Filtro de aireCambiar.√
2*EmbragueComprobar funcionamiento, nivel
de líquido y si existe alguna fuga.√√√√√
3*Freno delanteroComprobar funcionamiento, nivel
de líquido y si existe alguna fuga.√√√√√√
Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
4*Freno traseroComprobar funcionamiento, nivel
de líquido y si existe alguna fuga.√√√√√√
Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
5*Tubos de frenoComprobar si está agrietado o da-
ñado.√√√√√
Cambiar. Cada 4 años
6*RuedasComprobar si están descentradas
o dañadas.√√√√
7*NeumáticosComprobar la profundidad del di-
bujo y si está dañado.
Cambiar si es necesario.
Comprobar la presión.
Corregir si es necesario.√√√√√
8*Cojinetes de ruedaComprobar si los cojinetes están
flojos o dañados.√√√√
9*BasculanteComprobar funcionamiento y si el
juego es excesivo.√√√√
Lubricar con grasa a base de ja-
bón de litio.Cada 50000 km (30000 mi)
U5WMS7S0.book Page 5 Wednesday, November 11, 2009 1:55 PM

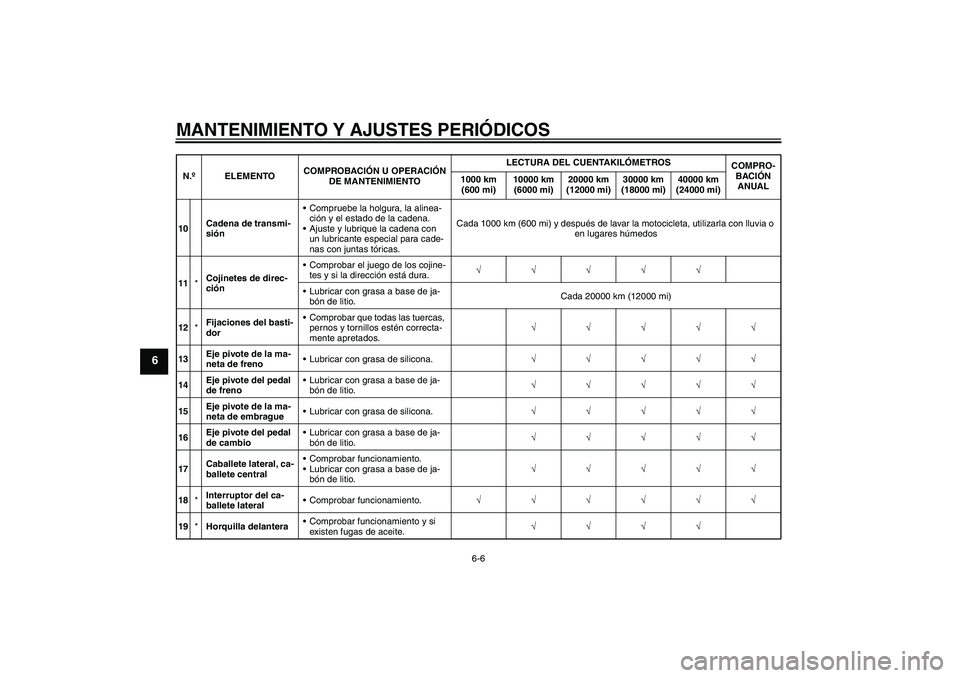

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-6
6
10Cadena de transmi-
siónCompruebe la holgura, la alinea-
ción y el estado de la cadena.
Ajuste y lubrique la cadena con
un lubricante especial para cade-
nas con juntas tóricas.Cada 1000 km (600 mi) y después de lavar la motocicleta, utilizarla con lluvia o
en lugares húmedos
11*Cojinetes de direc-
ciónComprobar el juego de los cojine-
tes y si la dirección está dura.√√√√√
Lubricar con grasa a base de ja-
bón de litio.Cada 20000 km (12000 mi)
12*Fijaciones del basti-
dorComprobar que todas las tuercas,
pernos y tornillos estén correcta-
mente apretados.√√√√√
13Eje pivote de la ma-
neta de frenoLubricar con grasa de silicona.√√√√√
14Eje pivote del pedal
de frenoLubricar con grasa a base de ja-
bón de litio.√√√√√
15Eje pivote de la ma-
neta de embragueLubricar con grasa de silicona.√√√√√
16Eje pivote del pedal
de cambioLubricar con grasa a base de ja-
bón de litio.√√√√√
17Caballete lateral, ca-
ballete centralComprobar funcionamiento.
Lubricar con grasa a base de ja-
bón de litio.√√√√√
18*Interruptor del ca-
ballete lateralComprobar funcionamiento.√√√√√√
19*Horquilla delanteraComprobar funcionamiento y si
existen fugas de aceite.√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U5WMS7S0.book Page 6 Wednesday, November 11, 2009 1:55 PM
