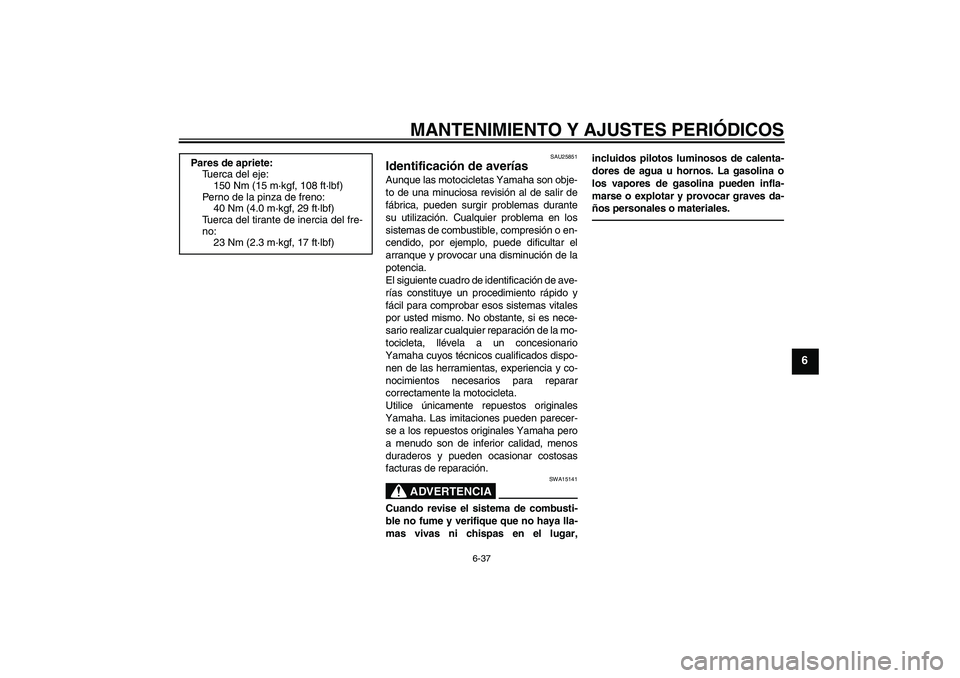

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-37
6
SAU25851
Identificación de averías Aunque las motocicletas Yamaha son obje-
to de una minuciosa revisión al de salir de
fábrica, pueden surgir problemas durante
su utilización. Cualquier problema en los
sistemas de combustible, compresión o en-
cendido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
El siguiente cuadro de identificación de ave-
rías constituye un procedimiento rápido y
fácil para comprobar esos sistemas vitales
por usted mismo. No obstante, si es nece-
sario realizar cualquier reparación de la mo-
tocicleta, llévela a un concesionario
Yamaha cuyos técnicos cualificados dispo-
nen de las herramientas, experiencia y co-
nocimientos necesarios para reparar
correctamente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15141
Cuando revise el sistema de combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar,incluidos pilotos luminosos de calenta-
dores de agua u hornos. La gasolina o
los vapores de gasolina pueden infla-
marse o explotar y provocar graves da-
ños personales o materiales.
Pares de apriete:
Tuerca del eje:
150 Nm (15 m·kgf, 108 ft·lbf)
Perno de la pinza de freno:
40 Nm (4.0 m·kgf, 29 ft·lbf)
Tuerca del tirante de inercia del fre-
no:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U5WMS7S0.book Page 37 Wednesday, November 11, 2009 1:55 PM
Page 82 of 94
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-38
6
SAU42601

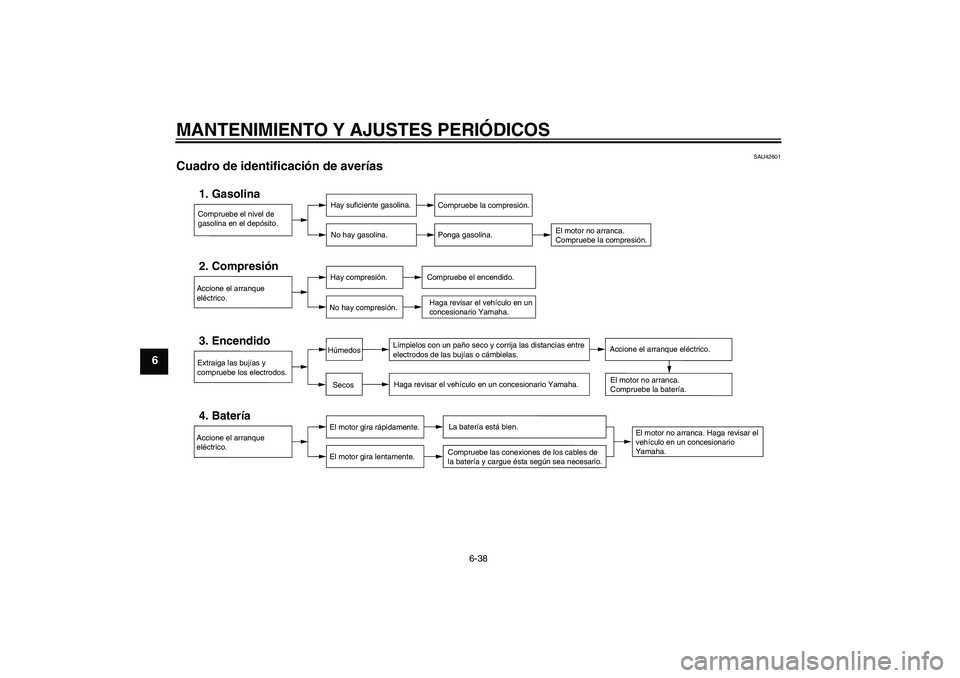

Cuadro de identificación de averías
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la compresión.
Ponga gasolina.
El motor no arranca.
Compruebe la compresión.
Accione el arranque
eléctrico.2. Compresión
Hay compresión.
No hay compresión.
Compruebe el encendido.
Haga revisar el vehículo en un
concesionario Yamaha.
Extraiga las bujías y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija las distancias entre
electrodos de las bujías o cámbielas.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca. Haga revisar el
vehículo en un concesionario
Yamaha.
El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.4. Batería
El motor gira rápidamente.
El motor gira lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y cargue ésta según sea necesario.
SecosHúmedos
Accione el arranque eléctrico.
U5WMS7S0.book Page 38 Wednesday, November 11, 2009 1:55 PM
Page 83 of 94

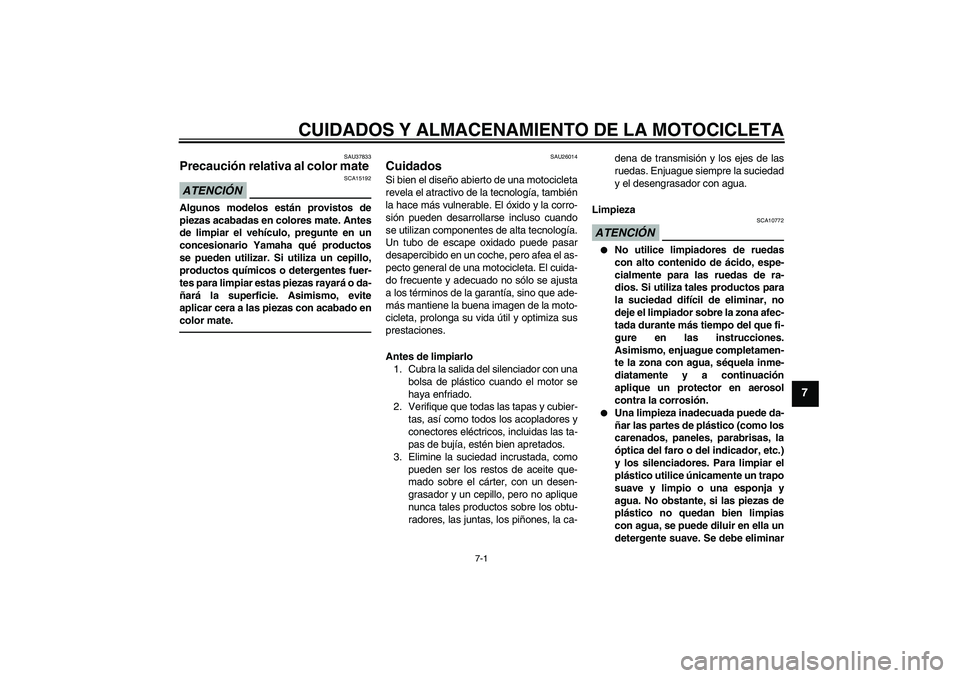

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-1
7
SAU37833
Precaución relativa al color mate ATENCIÓN
SCA15192
Algunos modelos están provistos de
piezas acabadas en colores mate. Antes
de limpiar el vehículo, pregunte en un
concesionario Yamaha qué productos
se pueden utilizar. Si utiliza un cepillo,
productos químicos o detergentes fuer-
tes para limpiar estas piezas rayará o da-
ñará la superficie. Asimismo, evite
aplicar cera a las piezas con acabado en
color mate.
SAU26014
Cuidados Si bien el diseño abierto de una motocicleta
revela el atractivo de la tecnología, también
la hace más vulnerable. El óxido y la corro-
sión pueden desarrollarse incluso cuando
se utilizan componentes de alta tecnología.
Un tubo de escape oxidado puede pasar
desapercibido en un coche, pero afea el as-
pecto general de una motocicleta. El cuida-
do frecuente y adecuado no sólo se ajusta
a los términos de la garantía, sino que ade-
más mantiene la buena imagen de la moto-
cicleta, prolonga su vida útil y optimiza sus
prestaciones.
Antes de limpiarlo
1. Cubra la salida del silenciador con una
bolsa de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier-
tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como
pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los obtu-
radores, las juntas, los piñones, la ca-dena de transmisión y los ejes de las
ruedas. Enjuague siempre la suciedad
y el desengrasador con agua.
Limpieza
ATENCIÓN
SCA10772
No utilice limpiadores de ruedas
con alto contenido de ácido, espe-
cialmente para las ruedas de ra-
dios. Si utiliza tales productos para
la suciedad difícil de eliminar, no
deje el limpiador sobre la zona afec-
tada durante más tiempo del que fi-
gure en las instrucciones.
Asimismo, enjuague completamen-
te la zona con agua, séquela inme-
diatamente y a continuación
aplique un protector en aerosol
contra la corrosión.
Una limpieza inadecuada puede da-
ñar las partes de plástico (como los
carenados, paneles, parabrisas, la
óptica del faro o del indicador, etc.)
y los silenciadores. Para limpiar el
plástico utilice únicamente un trapo
suave y limpio o una esponja y
agua. No obstante, si las piezas de
plástico no quedan bien limpias
con agua, se puede diluir en ella un
detergente suave. Se debe eliminar
U5WMS7S0.book Page 1 Wednesday, November 11, 2009 1:55 PM
Page 84 of 94

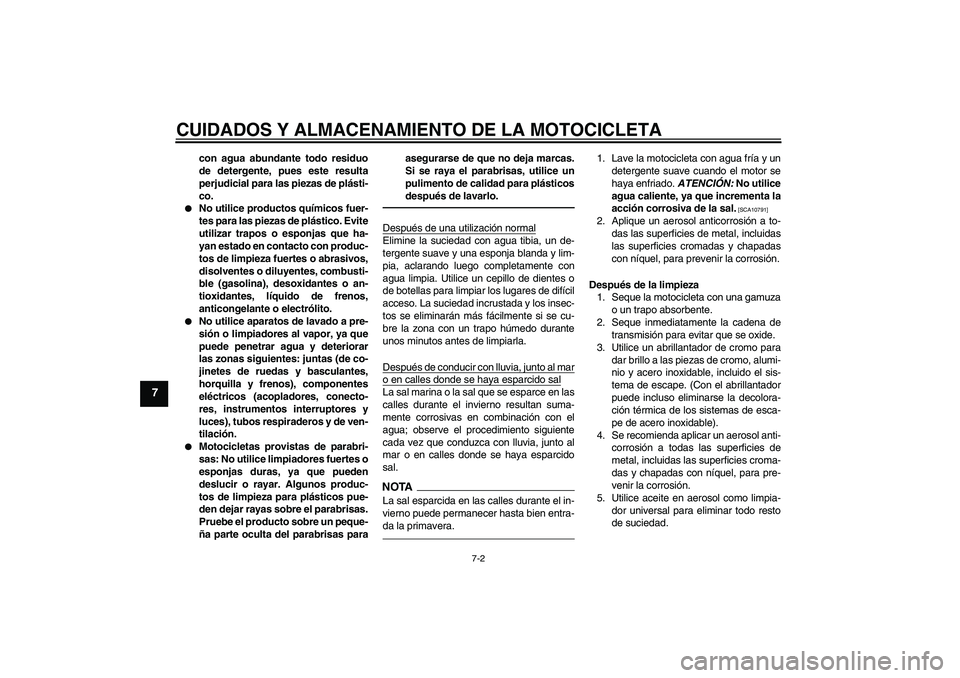

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-2
7
con agua abundante todo residuo
de detergente, pues este resulta
perjudicial para las piezas de plásti-
co.
No utilice productos químicos fuer-
tes para las piezas de plástico. Evite
utilizar trapos o esponjas que ha-
yan estado en contacto con produc-
tos de limpieza fuertes o abrasivos,
disolventes o diluyentes, combusti-
ble (gasolina), desoxidantes o an-
tioxidantes, líquido de frenos,
anticongelante o electrólito.
No utilice aparatos de lavado a pre-
sión o limpiadores al vapor, ya que
puede penetrar agua y deteriorar
las zonas siguientes: juntas (de co-
jinetes de ruedas y basculantes,
horquilla y frenos), componentes
eléctricos (acopladores, conecto-
res, instrumentos interruptores y
luces), tubos respiraderos y de ven-
tilación.
Motocicletas provistas de parabri-
sas: No utilice limpiadores fuertes o
esponjas duras, ya que pueden
deslucir o rayar. Algunos produc-
tos de limpieza para plásticos pue-
den dejar rayas sobre el parabrisas.
Pruebe el producto sobre un peque-
ña parte oculta del parabrisas paraasegurarse de que no deja marcas.
Si se raya el parabrisas, utilice un
pulimento de calidad para plásticos
después de lavarlo.
Después de una utilización normalElimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
agua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícil
acceso. La suciedad incrustada y los insec-
tos se eliminarán más fácilmente si se cu-
bre la zona con un trapo húmedo durante
unos minutos antes de limpiarla.
Después de conducir con lluvia, junto al maro en calles donde se haya esparcido salLa sal marina o la sal que se esparce en las
calles durante el invierno resultan suma-
mente corrosivas en combinación con el
agua; observe el procedimiento siguiente
cada vez que conduzca con lluvia, junto al
mar o en calles donde se haya esparcido
sal.NOTALa sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-
da la primavera.
1. Lave la motocicleta con agua fría y un
detergente suave cuando el motor se
haya enfriado. ATENCIÓN: No utilice
agua caliente, ya que incrementa la
acción corrosiva de la sal.
[SCA10791]
2. Aplique un aerosol anticorrosión a to-
das las superficies de metal, incluidas
las superficies cromadas y chapadas
con níquel, para prevenir la corrosión.
Después de la limpieza
1. Seque la motocicleta con una gamuza
o un trapo absorbente.
2. Seque inmediatamente la cadena de
transmisión para evitar que se oxide.
3. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable, incluido el sis-
tema de escape. (Con el abrillantador
puede incluso eliminarse la decolora-
ción térmica de los sistemas de esca-
pe de acero inoxidable).
4. Se recomienda aplicar un aerosol anti-
corrosión a todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
5. Utilice aceite en aerosol como limpia-
dor universal para eliminar todo resto
de suciedad.
U5WMS7S0.book Page 2 Wednesday, November 11, 2009 1:55 PM
Page 85 of 94

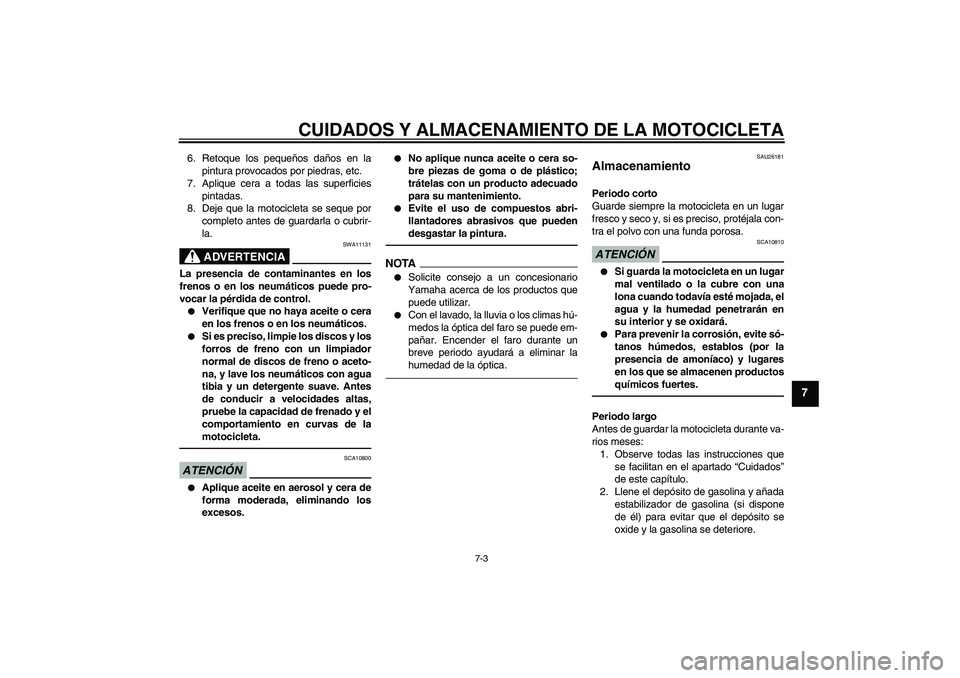

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-3
7
6. Retoque los pequeños daños en la
pintura provocados por piedras, etc.
7. Aplique cera a todas las superficies
pintadas.
8. Deje que la motocicleta se seque por
completo antes de guardarla o cubrir-
la.
ADVERTENCIA
SWA11131
La presencia de contaminantes en los
frenos o en los neumáticos puede pro-
vocar la pérdida de control.
Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
Si es preciso, limpie los discos y los
forros de freno con un limpiador
normal de discos de freno o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. Antes
de conducir a velocidades altas,
pruebe la capacidad de frenado y el
comportamiento en curvas de la
motocicleta.
ATENCIÓN
SCA10800
Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.
No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.
Evite el uso de compuestos abri-
llantadores abrasivos que pueden
desgastar la pintura.
NOTA
Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.
Con el lavado, la lluvia o los climas hú-
medos la óptica del faro se puede em-
pañar. Encender el faro durante un
breve periodo ayudará a eliminar la
humedad de la óptica.
SAU26181
Almacenamiento Periodo corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa.ATENCIÓN
SCA10810
Si guarda la motocicleta en un lugar
mal ventilado o la cubre con una
lona cuando todavía esté mojada, el
agua y la humedad penetrarán en
su interior y se oxidará.
Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productos
químicos fuertes.
Periodo largo
Antes de guardar la motocicleta durante va-
rios meses:
1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo.
2. Llene el depósito de gasolina y añada
estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.
U5WMS7S0.book Page 3 Wednesday, November 11, 2009 1:55 PM
Page 86 of 94
CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-4
7

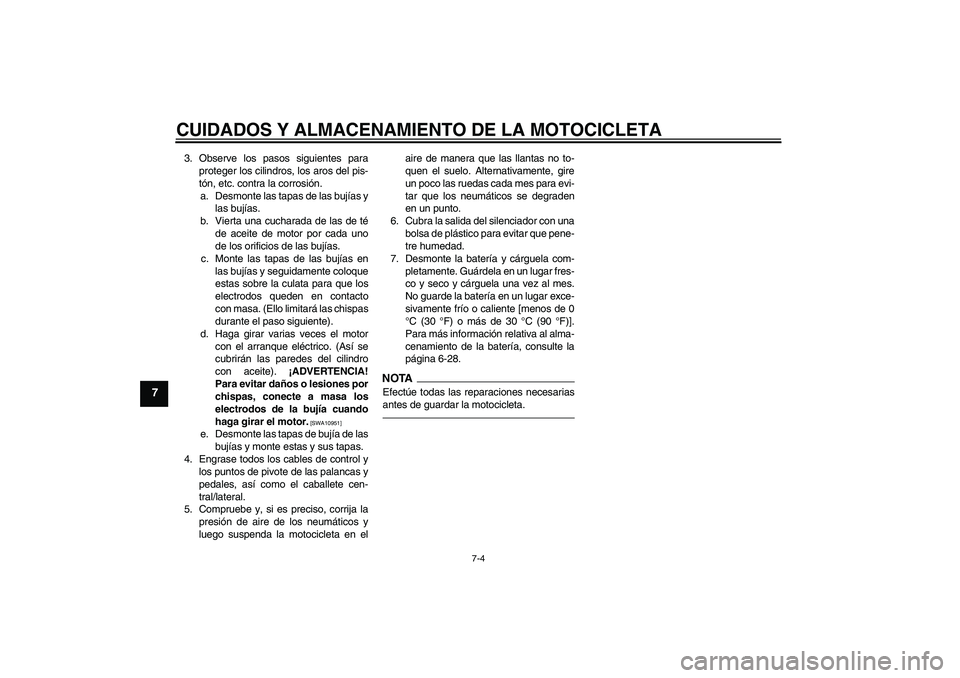

3. Observe los pasos siguientes para
proteger los cilindros, los aros del pis-
tón, etc. contra la corrosión.
a. Desmonte las tapas de las bujías y
las bujías.
b. Vierta una cucharada de las de té
de aceite de motor por cada uno
de los orificios de las bujías.
c. Monte las tapas de las bujías en
las bujías y seguidamente coloque
estas sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las chispas
durante el paso siguiente).
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirán las paredes del cilindro
con aceite). ¡ADVERTENCIA!
Para evitar daños o lesiones por
chispas, conecte a masa los
electrodos de la bujía cuando
haga girar el motor.
[SWA10951]
e. Desmonte las tapas de bujía de las
bujías y monte estas y sus tapas.
4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete cen-
tral/lateral.
5. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego suspenda la motocicleta en elaire de manera que las llantas no to-
quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para evi-
tar que los neumáticos se degraden
en un punto.
6. Cubra la salida del silenciador con una
bolsa de plástico para evitar que pene-
tre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
°C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-28.
NOTA
Efectúe todas las reparaciones necesarias
antes de guardar la motocicleta.
U5WMS7S0.book Page 4 Wednesday, November 11, 2009 1:55 PM
Page 87 of 94

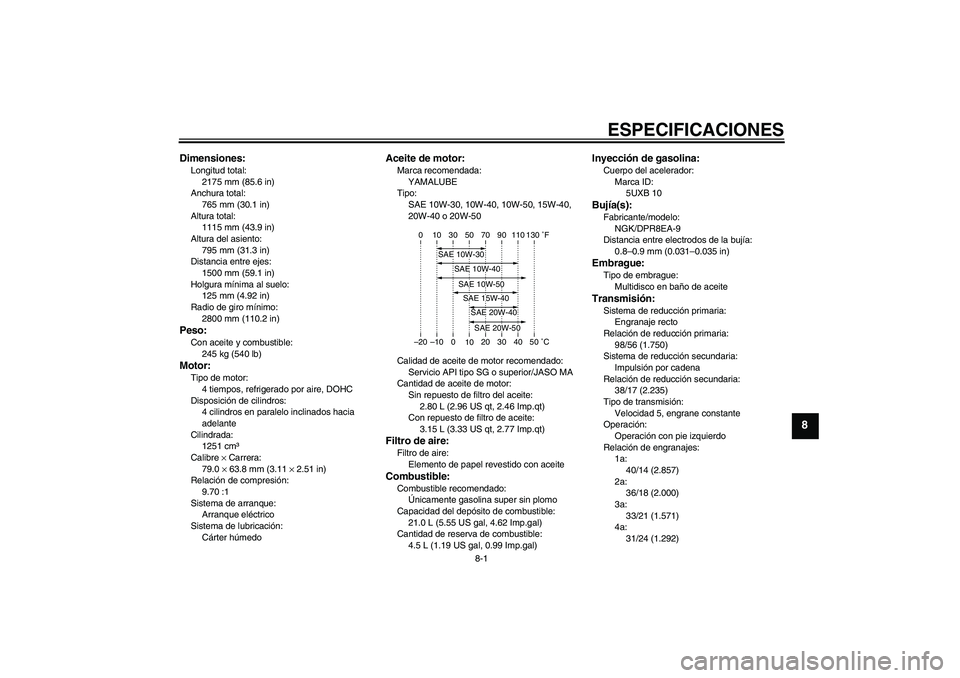

ESPECIFICACIONES
8-1
8
Dimensiones:Longitud total:
2175 mm (85.6 in)
Anchura total:
765 mm (30.1 in)
Altura total:
1115 mm (43.9 in)
Altura del asiento:
795 mm (31.3 in)
Distancia entre ejes:
1500 mm (59.1 in)
Holgura mínima al suelo:
125 mm (4.92 in)
Radio de giro mínimo:
2800 mm (110.2 in)Peso:Con aceite y combustible:
245 kg (540 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por aire, DOHC
Disposición de cilindros:
4 cilindros en paralelo inclinados hacia
adelante
Cilindrada:
1251 cm³
Calibre × Carrera:
79.0 × 63.8 mm (3.11 × 2.51 in)
Relación de compresión:
9.70 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Marca recomendada:
YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 o 20W-50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin repuesto de filtro del aceite:
2.80 L (2.96 US qt, 2.46 Imp.qt)
Con repuesto de filtro de aceite:
3.15 L (3.33 US qt, 2.77 Imp.qt)Filtro de aire:Filtro de aire:
Elemento de papel revestido con aceiteCombustible:Combustible recomendado:
Únicamente gasolina super sin plomo
Capacidad del depósito de combustible:
21.0 L (5.55 US gal, 4.62 Imp.gal)
Cantidad de reserva de combustible:
4.5 L (1.19 US gal, 0.99 Imp.gal)
Inyección de gasolina:Cuerpo del acelerador:
Marca ID:
5UXB 10Bujía(s):Fabricante/modelo:
NGK/DPR8EA-9
Distancia entre electrodos de la bujía:
0.8–0.9 mm (0.031–0.035 in)Embrague:Tipo de embrague:
Multidisco en baño de aceiteTransmisión:Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
98/56 (1.750)
Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria:
38/17 (2.235)
Tipo de transmisión:
Velocidad 5, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes:
1a:
40/14 (2.857)
2a:
36/18 (2.000)
3a:
33/21 (1.571)
4a:
31/24 (1.292)
–20–10 0
1020 30 40 50 ˚C 10 30 50 70 90 110 0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U5WMS7S0.book Page 1 Wednesday, November 11, 2009 1:55 PM
Page 88 of 94

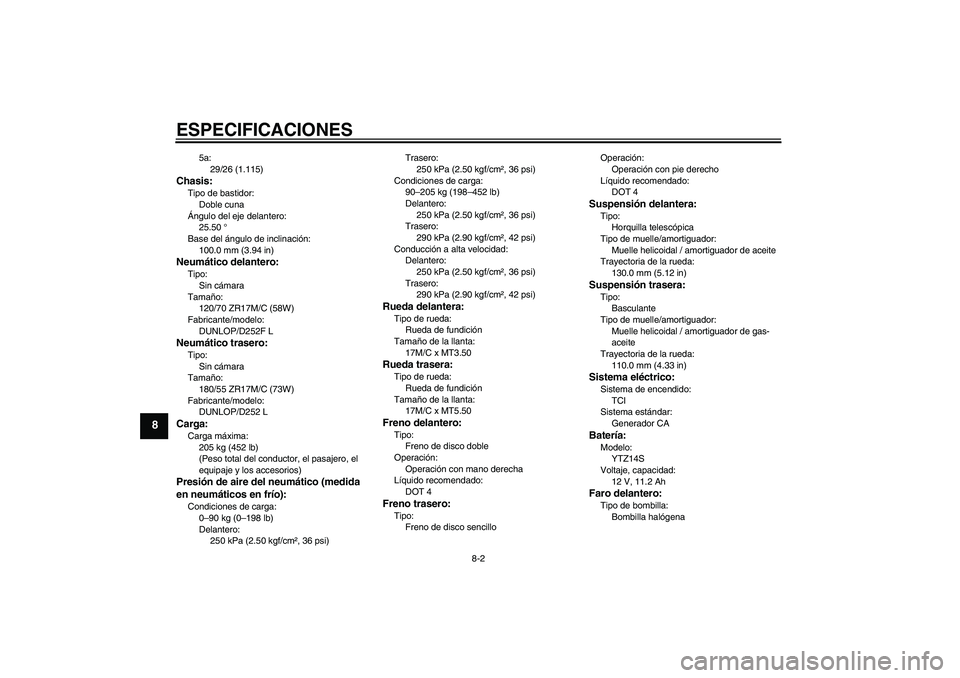

ESPECIFICACIONES
8-2
8
5a:
29/26 (1.115)
Chasis:Tipo de bastidor:
Doble cuna
Ángulo del eje delantero:
25.50 °
Base del ángulo de inclinación:
100.0 mm (3.94 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
120/70 ZR17M/C (58W)
Fabricante/modelo:
DUNLOP/D252F LNeumático trasero:Tipo:
Sin cámara
Tamaño:
180/55 ZR17M/C (73W)
Fabricante/modelo:
DUNLOP/D252 LCarga:Carga máxima:
205 kg (452 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)Trasero:
250 kPa (2.50 kgf/cm², 36 psi)
Condiciones de carga:
90–205 kg (198–452 lb)
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
Conducción a alta velocidad:
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
Rueda delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT3.50Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT5.50Freno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco sencilloOperación:
Operación con pie derecho
Líquido recomendado:
DOT 4
Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
130.0 mm (5.12 in)Suspensión trasera:Tipo:
Basculante
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda:
110.0 mm (4.33 in)Sistema eléctrico:Sistema de encendido:
TCI
Sistema estándar:
Generador CABatería:Modelo:
YTZ14S
Voltaje, capacidad:
12 V, 11.2 AhFaro delantero:Tipo de bombilla:
Bombilla halógena
U5WMS7S0.book Page 2 Wednesday, November 11, 2009 1:55 PM
Page 89 of 94

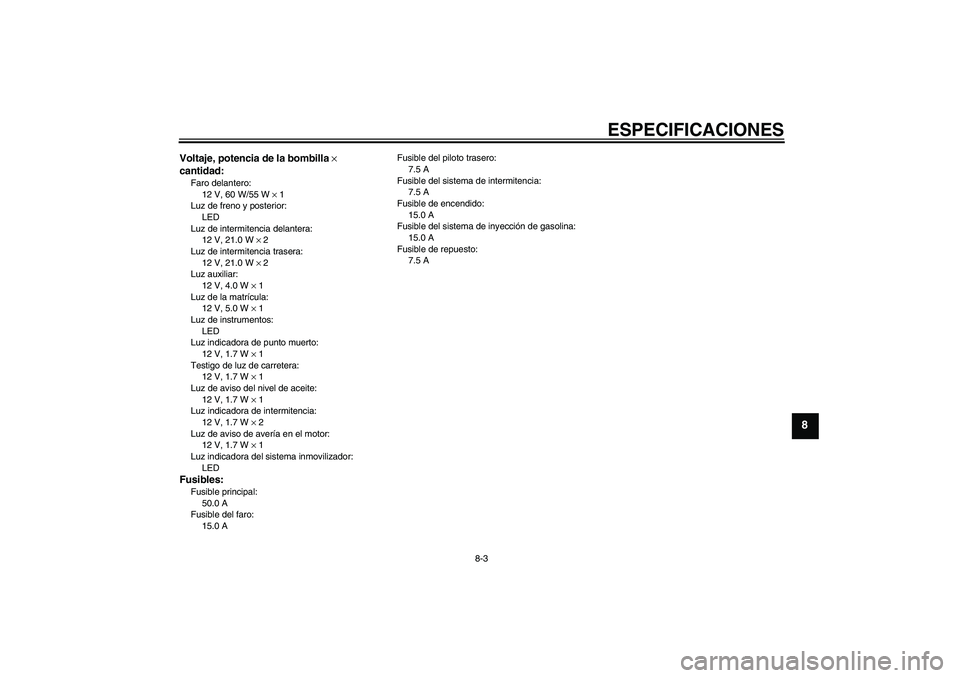

ESPECIFICACIONES
8-3
8
Voltaje, potencia de la bombilla ×
cantidad:Faro delantero:
12 V, 60 W/55 W × 1
Luz de freno y posterior:
LED
Luz de intermitencia delantera:
12 V, 21.0 W × 2
Luz de intermitencia trasera:
12 V, 21.0 W × 2
Luz auxiliar:
12 V, 4.0 W × 1
Luz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
12 V, 1.7 W × 1
Testigo de luz de carretera:
12 V, 1.7 W × 1
Luz de aviso del nivel de aceite:
12 V, 1.7 W × 1
Luz indicadora de intermitencia:
12 V, 1.7 W × 2
Luz de aviso de avería en el motor:
12 V, 1.7 W × 1
Luz indicadora del sistema inmovilizador:
LEDFusibles:Fusible principal:
50.0 A
Fusible del faro:
15.0 AFusible del piloto trasero:
7.5 A
Fusible del sistema de intermitencia:
7.5 A
Fusible de encendido:
15.0 A
Fusible del sistema de inyección de gasolina:
15.0 A
Fusible de repuesto:
7.5 A
U5WMS7S0.book Page 3 Wednesday, November 11, 2009 1:55 PM
Page 90 of 94

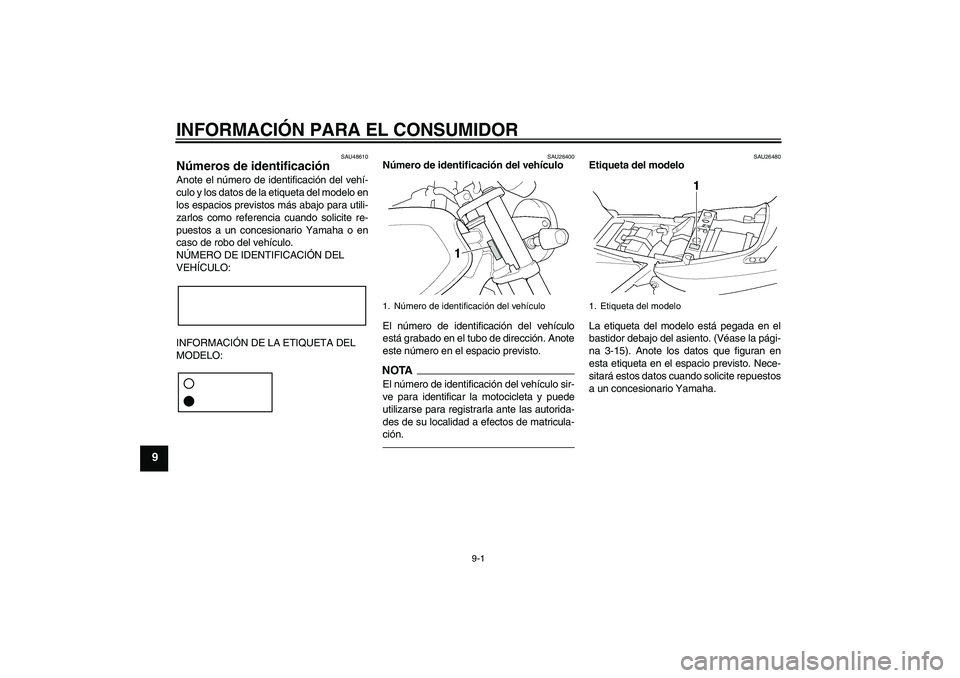

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU48610
Números de identificación Anote el número de identificación del vehí-
culo y los datos de la etiqueta del modelo en
los espacios previstos más abajo para utili-
zarlos como referencia cuando solicite re-
puestos a un concesionario Yamaha o en
caso de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26480
Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento. (Véase la pági-
na 3-15). Anote los datos que figuran en
esta etiqueta en el espacio previsto. Nece-
sitará estos datos cuando solicite repuestos
a un concesionario Yamaha.
1. Número de identificación del vehículo
1. Etiqueta del modelo
U5WMS7S0.book Page 1 Wednesday, November 11, 2009 1:55 PM
