MANTENIMIENTO Y AJUSTES PERIÓDICOS

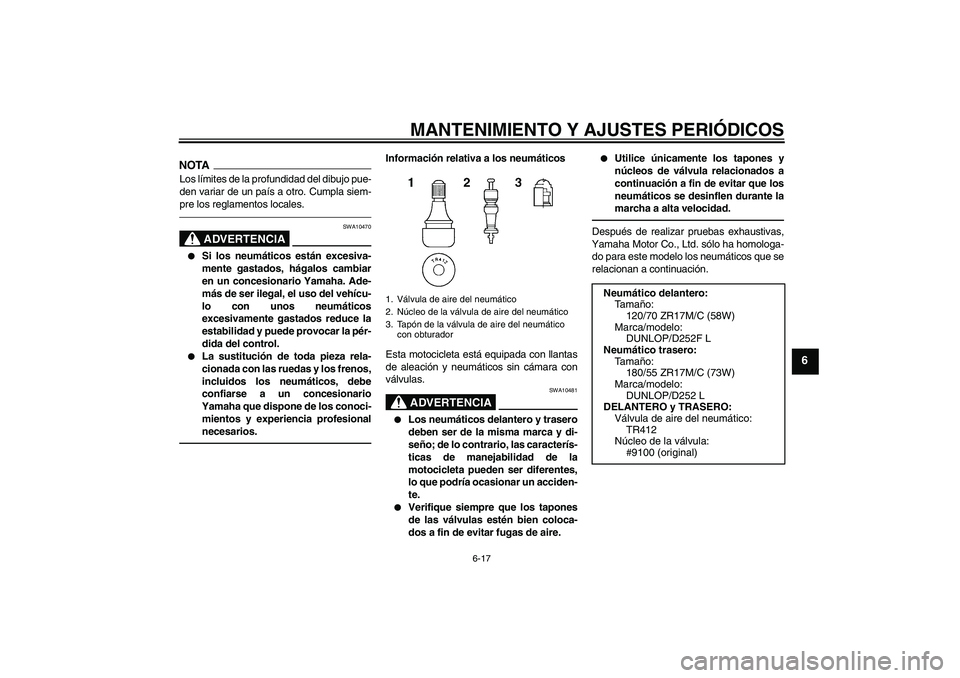

6-17
6
NOTALos límites de la profundidad del dibujo pue-
den variar de un país a otro. Cumpla siem-
pre los reglamentos locales.
ADVERTENCIA
SWA10470


Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.


La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios.
Información relativa a los neumáticos
Esta motocicleta está equipada con llantas
de aleación y neumáticos sin cámara con
válvulas.
ADVERTENCIA
SWA10481


Los neumáticos delantero y trasero
deben ser de la misma marca y di-
seño; de lo contrario, las caracterís-
ticas de manejabilidad de la
motocicleta pueden ser diferentes,
lo que podría ocasionar un acciden-
te.


Verifique siempre que los tapones
de las válvulas estén bien coloca-
dos a fin de evitar fugas de aire.


Utilice únicamente los tapones y
núcleos de válvula relacionados a
continuación a fin de evitar que los
neumáticos se desinflen durante la
marcha a alta velocidad.
Después de realizar pruebas exhaustivas,
Yamaha Motor Co., Ltd. sólo ha homologa-
do para este modelo los neumáticos que se
relacionan a continuación.
1. Válvula de aire del neumático
2. Núcleo de la válvula de aire del neumático
3. Tapón de la válvula de aire del neumático
con obturador
Neumático delantero:
Ta m año:
120/70 ZR17M/C (58W)
Marca/modelo:
DUNLOP/D252F L
Neumático trasero:
Ta m año:
180/55 ZR17M/C (73W)
Marca/modelo:
DUNLOP/D252 L
DELANTERO y TRASERO:
Válvula de aire del neumático:
TR412
Núcleo de la válvula:
#9100 (original)
U5WMS7S0.book Page 17 Wednesday, November 11, 2009 1:55 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-18
6

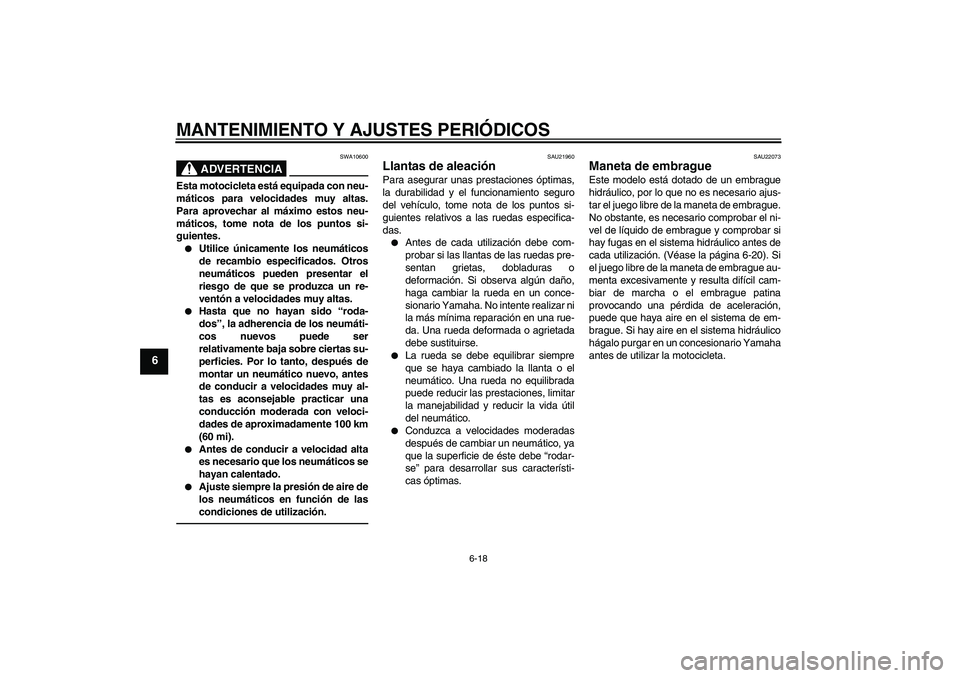

ADVERTENCIA
SWA10600
Esta motocicleta está equipada con neu-
máticos para velocidades muy altas.
Para aprovechar al máximo estos neu-
máticos, tome nota de los puntos si-
guientes.

Utilice únicamente los neumáticos
de recambio especificados. Otros
neumáticos pueden presentar el
riesgo de que se produzca un re-
ventón a velocidades muy altas.


Hasta que no hayan sido “roda-
dos”, la adherencia de los neumáti-
cos nuevos puede ser
relativamente baja sobre ciertas su-
perficies. Por lo tanto, después de
montar un neumático nuevo, antes
de conducir a velocidades muy al-
tas es aconsejable practicar una
conducción moderada con veloci-
dades de aproximadamente 100 km
(60 mi).


Antes de conducir a velocidad alta
es necesario que los neumáticos se
hayan calentado.


Ajuste siempre la presión de aire de
los neumáticos en función de las
condiciones de utilización.
SAU21960
Llantas de aleación Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.

Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras o
deformación. Si observa algún daño,
haga cambiar la rueda en un conce-
sionario Yamaha. No intente realizar ni
la más mínima reparación en una rue-
da. Una rueda deformada o agrietada
debe sustituirse.


La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.


Conduzca a velocidades moderadas
después de cambiar un neumático, ya
que la superficie de éste debe “rodar-
se” para desarrollar sus característi-
cas óptimas.
SAU22073
Maneta de embrague Este modelo está dotado de un embrague
hidráulico, por lo que no es necesario ajus-
tar el juego libre de la maneta de embrague.
No obstante, es necesario comprobar el ni-
vel de líquido de embrague y comprobar si
hay fugas en el sistema hidráulico antes de
cada utilización. (Véase la página 6-20). Si
el juego libre de la maneta de embrague au-
menta excesivamente y resulta difícil cam-
biar de marcha o el embrague patina
provocando una pérdida de aceleración,
puede que haya aire en el sistema de em-
brague. Si hay aire en el sistema hidráulico
hágalo purgar en un concesionario Yamaha
antes de utilizar la motocicleta.
U5WMS7S0.book Page 18 Wednesday, November 11, 2009 1:55 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-19
6

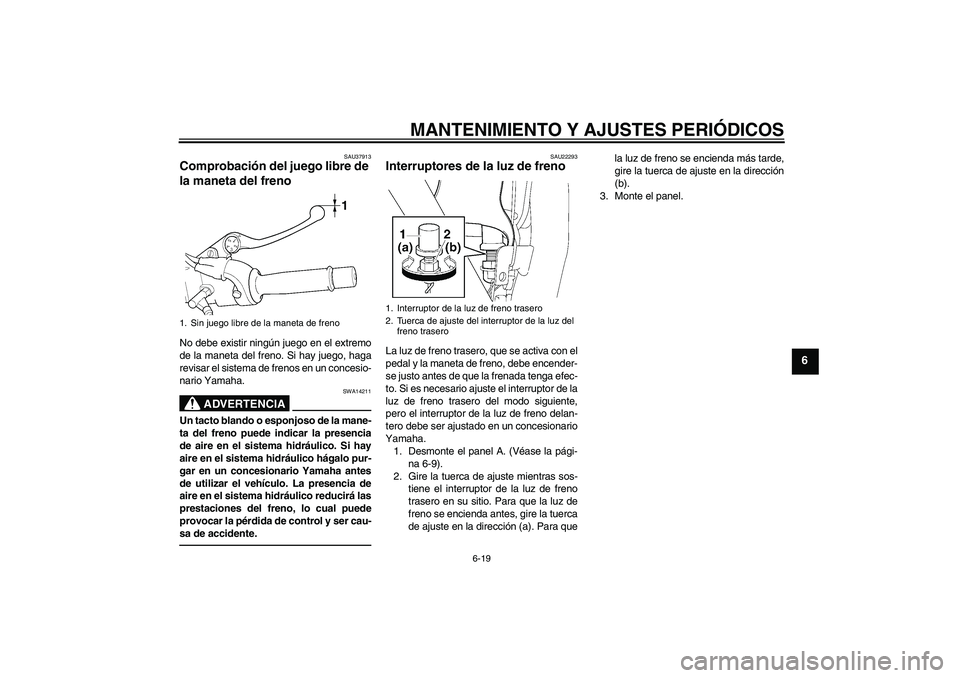

SAU37913
Comprobación del juego libre de
la maneta del freno No debe existir ningún juego en el extremo
de la maneta del freno. Si hay juego, haga
revisar el sistema de frenos en un concesio-
nario Yamaha.
ADVERTENCIA
SWA14211
Un tacto blando o esponjoso de la mane-
ta del freno puede indicar la presencia
de aire en el sistema hidráulico. Si hay
aire en el sistema hidráulico hágalo pur-
gar en un concesionario Yamaha antes
de utilizar el vehículo. La presencia de
aire en el sistema hidráulico reducirá las
prestaciones del freno, lo cual puede
provocar la pérdida de control y ser cau-
sa de accidente.
SAU22293
Interruptores de la luz de freno La luz de freno trasero, que se activa con el
pedal y la maneta de freno, debe encender-
se justo antes de que la frenada tenga efec-
to. Si es necesario ajuste el interruptor de la
luz de freno trasero del modo siguiente,
pero el interruptor de la luz de freno delan-
tero debe ser ajustado en un concesionario
Yamaha.
1. Desmonte el panel A. (Véase la pági-
na 6-9).
2. Gire la tuerca de ajuste mientras sos-
tiene el interruptor de la luz de freno
trasero en su sitio. Para que la luz de
freno se encienda antes, gire la tuerca
de ajuste en la dirección (a). Para quela luz de freno se encienda más tarde,
gire la tuerca de ajuste en la dirección
(b).
3. Monte el panel.
1. Sin juego libre de la maneta de freno
1
1. Interruptor de la luz de freno trasero
2. Tuerca de ajuste del interruptor de la luz del
freno trasero
U5WMS7S0.book Page 19 Wednesday, November 11, 2009 1:55 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS

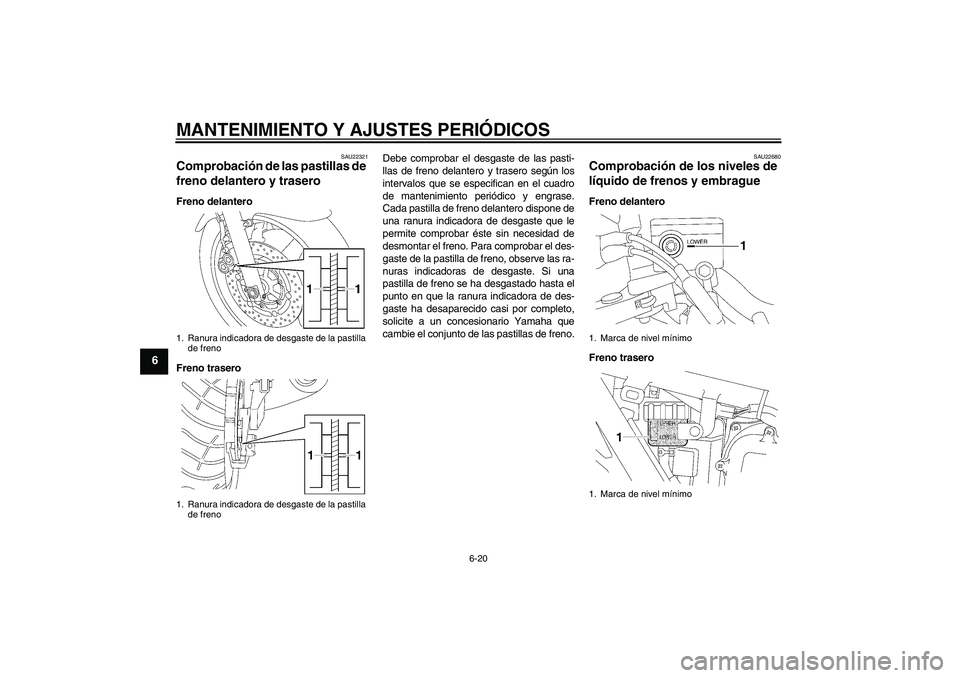

6-20
6
SAU22321
Comprobación de las pastillas de
freno delantero y trasero Freno delantero
Freno traseroDebe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
Cada pastilla de freno delantero dispone de
una ranura indicadora de desgaste que le
permite comprobar éste sin necesidad de
desmontar el freno. Para comprobar el des-
gaste de la pastilla de freno, observe las ra-
nuras indicadoras de desgaste. Si una
pastilla de freno se ha desgastado hasta el
punto en que la ranura indicadora de des-
gaste ha desaparecido casi por completo,
solicite a un concesionario Yamaha que
cambie el conjunto de las pastillas de freno.
SAU22680
Comprobación de los niveles de
líquido de frenos y embrague Freno delantero
Freno trasero
1. Ranura indicadora de desgaste de la pastilla
de freno
1. Ranura indicadora de desgaste de la pastilla
de freno
1. Marca de nivel mínimo
1. Marca de nivel mínimo
1
U5WMS7S0.book Page 20 Wednesday, November 11, 2009 1:55 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-21
6

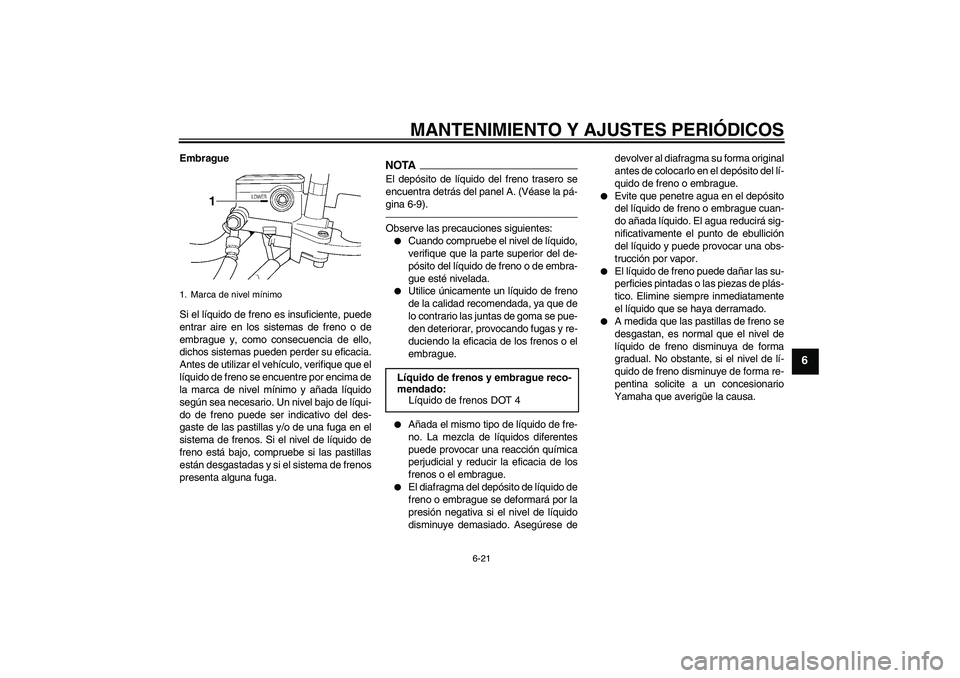

Embrague
Si el líquido de freno es insuficiente, puede
entrar aire en los sistemas de freno o de
embrague y, como consecuencia de ello,
dichos sistemas pueden perder su eficacia.
Antes de utilizar el vehículo, verifique que el
líquido de freno se encuentre por encima de
la marca de nivel mínimo y añada líquido
según sea necesario. Un nivel bajo de líqui-
do de freno puede ser indicativo del des-
gaste de las pastillas y/o de una fuga en el
sistema de frenos. Si el nivel de líquido de
freno está bajo, compruebe si las pastillas
están desgastadas y si el sistema de frenos
presenta alguna fuga.
NOTAEl depósito de líquido del freno trasero se
encuentra detrás del panel A. (Véase la pá-
gina 6-9).Observe las precauciones siguientes:

Cuando compruebe el nivel de líquido,
verifique que la parte superior del de-
pósito del líquido de freno o de embra-
gue esté nivelada.


Utilice únicamente un líquido de freno
de la calidad recomendada, ya que de
lo contrario las juntas de goma se pue-
den deteriorar, provocando fugas y re-
duciendo la eficacia de los frenos o el
embrague.


Añada el mismo tipo de líquido de fre-
no. La mezcla de líquidos diferentes
puede provocar una reacción química
perjudicial y reducir la eficacia de los
frenos o el embrague.


El diafragma del depósito de líquido de
freno o embrague se deformará por la
presión negativa si el nivel de líquido
disminuye demasiado. Asegúrese dedevolver al diafragma su forma original
antes de colocarlo en el depósito del lí-
quido de freno o embrague.


Evite que penetre agua en el depósito
del líquido de freno o embrague cuan-
do añada líquido. El agua reducirá sig-
nificativamente el punto de ebullición
del líquido y puede provocar una obs-
trucción por vapor.


El líquido de freno puede dañar las su-
perficies pintadas o las piezas de plás-
tico. Elimine siempre inmediatamente
el líquido que se haya derramado.


A medida que las pastillas de freno se
desgastan, es normal que el nivel de
líquido de freno disminuya de forma
gradual. No obstante, si el nivel de lí-
quido de freno disminuye de forma re-
pentina solicite a un concesionario
Yamaha que averigüe la causa.
1. Marca de nivel mínimo
1
Líquido de frenos y embrague reco-
mendado:
Líquido de frenos DOT 4
U5WMS7S0.book Page 21 Wednesday, November 11, 2009 1:55 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-22
6

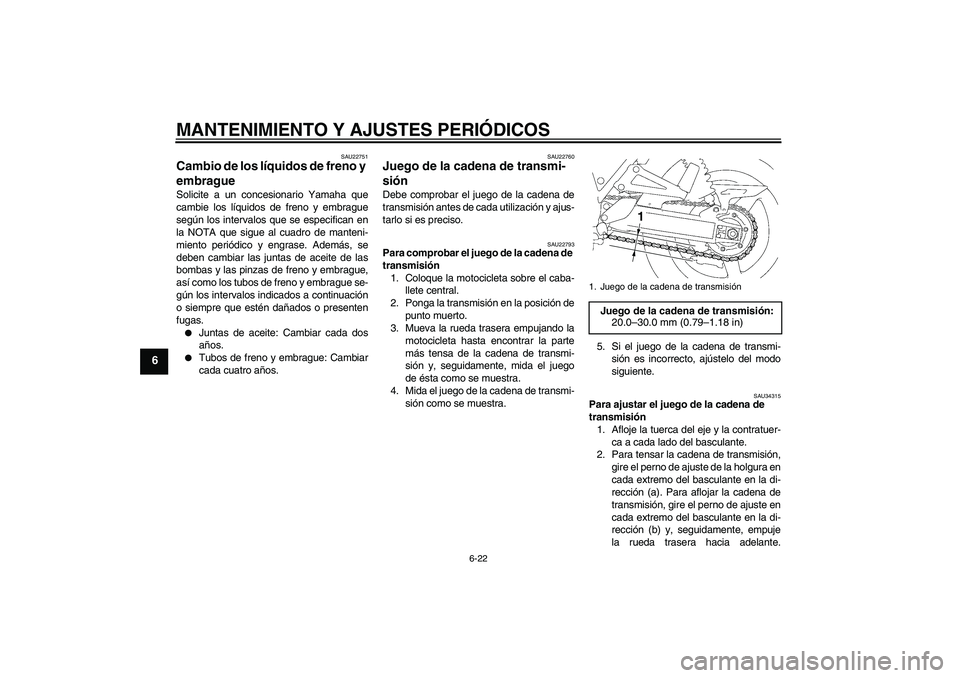

SAU22751
Cambio de los líquidos de freno y
embrague Solicite a un concesionario Yamaha que
cambie los líquidos de freno y embrague
según los intervalos que se especifican en
la NOTA que sigue al cuadro de manteni-
miento periódico y engrase. Además, se
deben cambiar las juntas de aceite de las
bombas y las pinzas de freno y embrague,
así como los tubos de freno y embrague se-
gún los intervalos indicados a continuación
o siempre que estén dañados o presenten
fugas.

Juntas de aceite: Cambiar cada dos
años.


Tubos de freno y embrague: Cambiar
cada cuatro años.
SAU22760
Juego de la cadena de transmi-
sión Debe comprobar el juego de la cadena de
transmisión antes de cada utilización y ajus-
tarlo si es preciso.
SAU22793
Para comprobar el juego de la cadena de
transmisión
1. Coloque la motocicleta sobre el caba-
llete central.
2. Ponga la transmisión en la posición de
punto muerto.
3. Mueva la rueda trasera empujando la
motocicleta hasta encontrar la parte
más tensa de la cadena de transmi-
sión y, seguidamente, mida el juego
de ésta como se muestra.
4. Mida el juego de la cadena de transmi-
sión como se muestra.5. Si el juego de la cadena de transmi-
sión es incorrecto, ajústelo del modo
siguiente.
SAU34315
Para ajustar el juego de la cadena de
transmisión
1. Afloje la tuerca del eje y la contratuer-
ca a cada lado del basculante.
2. Para tensar la cadena de transmisión,
gire el perno de ajuste de la holgura en
cada extremo del basculante en la di-
rección (a). Para aflojar la cadena de
transmisión, gire el perno de ajuste en
cada extremo del basculante en la di-
rección (b) y, seguidamente, empuje
la rueda trasera hacia adelante.1. Juego de la cadena de transmisiónJuego de la cadena de transmisión:
20.0–30.0 mm (0.79–1.18 in)
1
U5WMS7S0.book Page 22 Wednesday, November 11, 2009 1:55 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-23
6

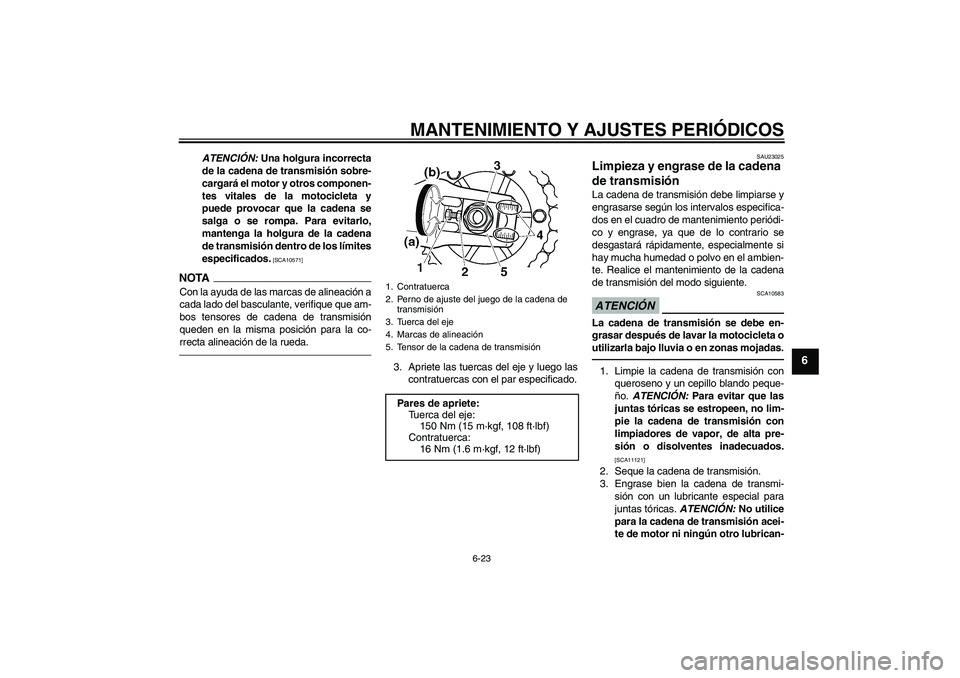

ATENCIÓN: Una holgura incorrecta
de la cadena de transmisión sobre-
cargará el motor y otros componen-
tes vitales de la motocicleta y
puede provocar que la cadena se
salga o se rompa. Para evitarlo,
mantenga la holgura de la cadena
de transmisión dentro de los límites
especificados.
[SCA10571]
NOTACon la ayuda de las marcas de alineación a
cada lado del basculante, verifique que am-
bos tensores de cadena de transmisión
queden en la misma posición para la co-
rrecta alineación de la rueda.
3. Apriete las tuercas del eje y luego las
contratuercas con el par especificado.
SAU23025
Limpieza y engrase de la cadena
de transmisión La cadena de transmisión debe limpiarse y
engrasarse según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase, ya que de lo contrario se
desgastará rápidamente, especialmente si
hay mucha humedad o polvo en el ambien-
te. Realice el mantenimiento de la cadena
de transmisión del modo siguiente.ATENCIÓN
SCA10583
La cadena de transmisión se debe en-
grasar después de lavar la motocicleta o
utilizarla bajo lluvia o en zonas mojadas.1. Limpie la cadena de transmisión con
queroseno y un cepillo blando peque-
ño. ATENCIÓN: Para evitar que las
juntas tóricas se estropeen, no lim-
pie la cadena de transmisión con
limpiadores de vapor, de alta pre-
sión o disolventes inadecuados.
[SCA11121]
2. Seque la cadena de transmisión.
3. Engrase bien la cadena de transmi-
sión con un lubricante especial para
juntas tóricas. ATENCIÓN: No utilice
para la cadena de transmisión acei-
te de motor ni ningún otro lubrican-
1. Contratuerca
2. Perno de ajuste del juego de la cadena de
transmisión
3. Tuerca del eje
4. Marcas de alineación
5. Tensor de la cadena de transmisión
Pares de apriete:
Tuerca del eje:
150 Nm (15 m·kgf, 108 ft·lbf)
Contratuerca:
16 Nm (1.6 m·kgf, 12 ft·lbf)
U5WMS7S0.book Page 23 Wednesday, November 11, 2009 1:55 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-24
6

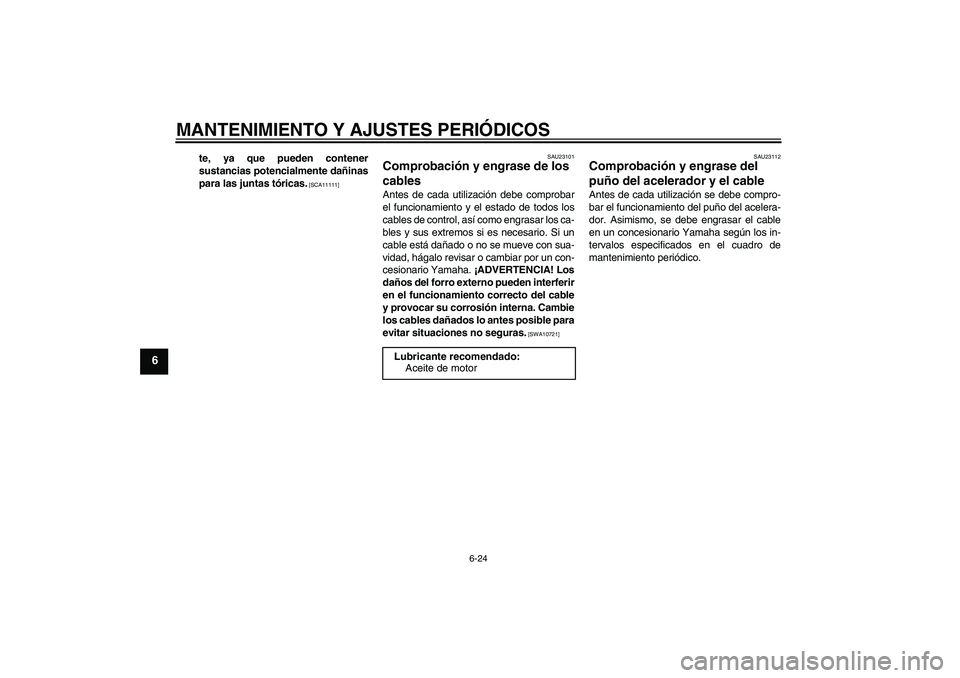

te, ya que pueden contener
sustancias potencialmente dañinas
para las juntas tóricas.
[SCA11111]SAU23101
Comprobación y engrase de los
cables Antes de cada utilización debe comprobar
el funcionamiento y el estado de todos los
cables de control, así como engrasar los ca-
bles y sus extremos si es necesario. Si un
cable está dañado o no se mueve con sua-
vidad, hágalo revisar o cambiar por un con-
cesionario Yamaha. ¡ADVERTENCIA! Los
daños del forro externo pueden interferir
en el funcionamiento correcto del cable
y provocar su corrosión interna. Cambie
los cables dañados lo antes posible para
evitar situaciones no seguras.
[SWA10721]SAU23112
Comprobación y engrase del
puño del acelerador y el cable Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Asimismo, se debe engrasar el cable
en un concesionario Yamaha según los in-
tervalos especificados en el cuadro de
mantenimiento periódico.
Lubricante recomendado:
Aceite de motor
U5WMS7S0.book Page 24 Wednesday, November 11, 2009 1:55 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-25
6

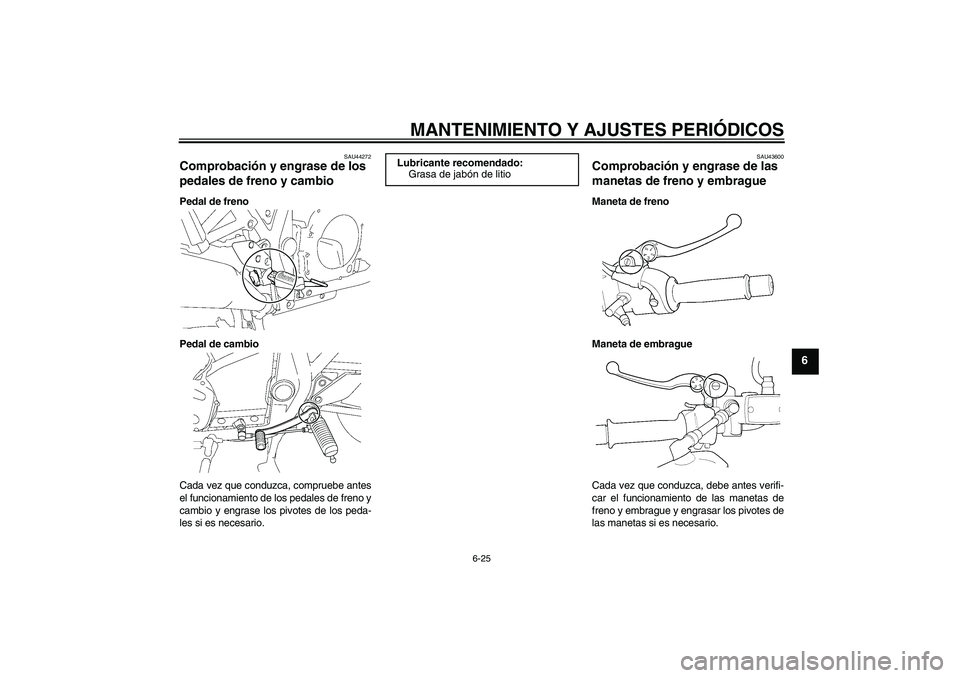

SAU44272
Comprobación y engrase de los
pedales de freno y cambio Pedal de freno
Pedal de cambio
Cada vez que conduzca, compruebe antes
el funcionamiento de los pedales de freno y
cambio y engrase los pivotes de los peda-
les si es necesario.
SAU43600
Comprobación y engrase de las
manetas de freno y embrague Maneta de freno
Maneta de embrague
Cada vez que conduzca, debe antes verifi-
car el funcionamiento de las manetas de
freno y embrague y engrasar los pivotes de
las manetas si es necesario.
Lubricante recomendado:
Grasa de jabón de litio
U5WMS7S0.book Page 25 Wednesday, November 11, 2009 1:55 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-26
6

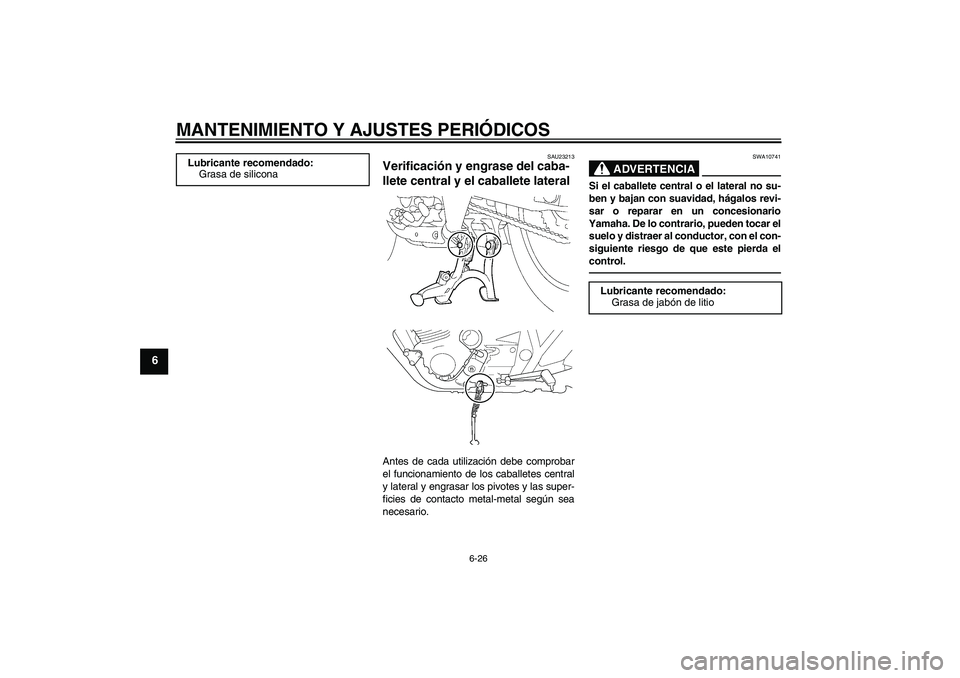

SAU23213
Verificación y engrase del caba-
llete central y el caballete lateral Antes de cada utilización debe comprobar
el funcionamiento de los caballetes central
y lateral y engrasar los pivotes y las super-
ficies de contacto metal-metal según sea
necesario.
ADVERTENCIA
SWA10741
Si el caballete central o el lateral no su-
ben y bajan con suavidad, hágalos revi-
sar o reparar en un concesionario
Yamaha. De lo contrario, pueden tocar el
suelo y distraer al conductor, con el con-
siguiente riesgo de que este pierda el
control.
Lubricante recomendado:
Grasa de silicona
Lubricante recomendado:
Grasa de jabón de litio
U5WMS7S0.book Page 26 Wednesday, November 11, 2009 1:55 PM
