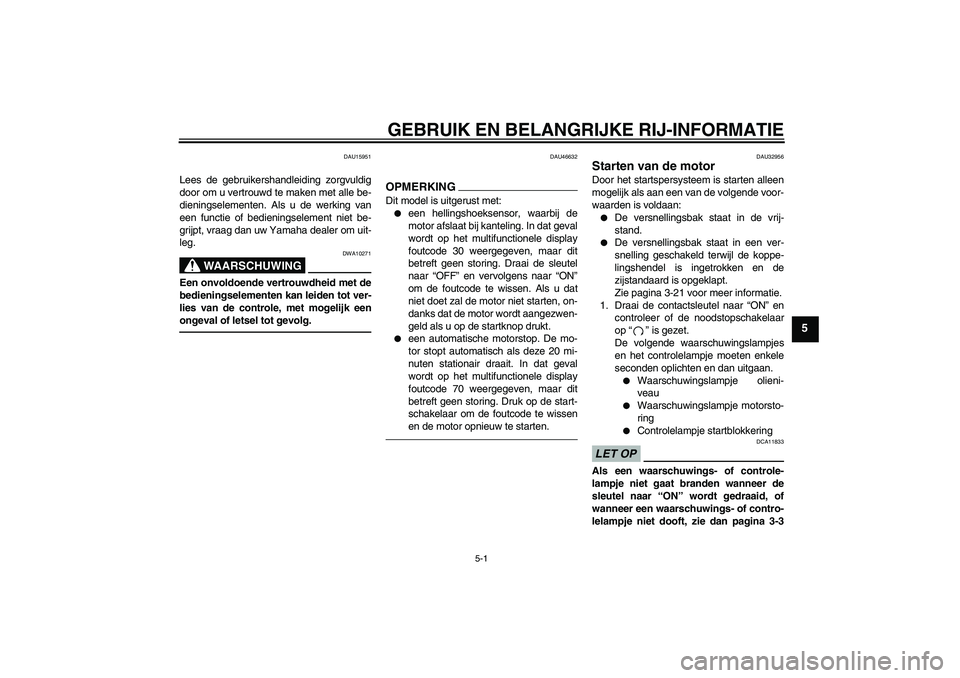

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-1
5
DAU15951
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10271
Een onvoldoende vertrouwdheid met de
bedieningselementen kan leiden tot ver-
lies van de controle, met mogelijk een
ongeval of letsel tot gevolg.
DAU46632
OPMERKINGDit model is uitgerust met:
een hellingshoeksensor, waarbij de
motor afslaat bij kanteling. In dat geval
wordt op het multifunctionele display
foutcode 30 weergegeven, maar dit
betreft geen storing. Draai de sleutel
naar “OFF” en vervolgens naar “ON”
om de foutcode te wissen. Als u dat
niet doet zal de motor niet starten, on-
danks dat de motor wordt aangezwen-
geld als u op de startknop drukt.
een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. In dat geval
wordt op het multifunctionele display
foutcode 70 weergegeven, maar dit
betreft geen storing. Druk op de start-
schakelaar om de foutcode te wissen
en de motor opnieuw te starten.
DAU32956
Starten van de motor Door het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:
De versnellingsbak staat in de vrij-
stand.
De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
Zie pagina 3-21 voor meer informatie.
1. Draai de contactsleutel naar “ON” en
controleer of de noodstopschakelaar
op“” is gezet.
De volgende waarschuwingslampjes
en het controlelampje moeten enkele
seconden oplichten en dan uitgaan.
Waarschuwingslampje olieni-
veau
Waarschuwingslampje motorsto-
ring
Controlelampje startblokkering
LET OP
DCA11833
Als een waarschuwings- of controle-
lampje niet gaat branden wanneer de
sleutel naar “ON” wordt gedraaid, of
wanneer een waarschuwings- of contro-
lelampje niet dooft, zie dan pagina 3-3
U5WMD8D0.book Page 1 Tuesday, August 17, 2010 3:05 PM
Page 42 of 94

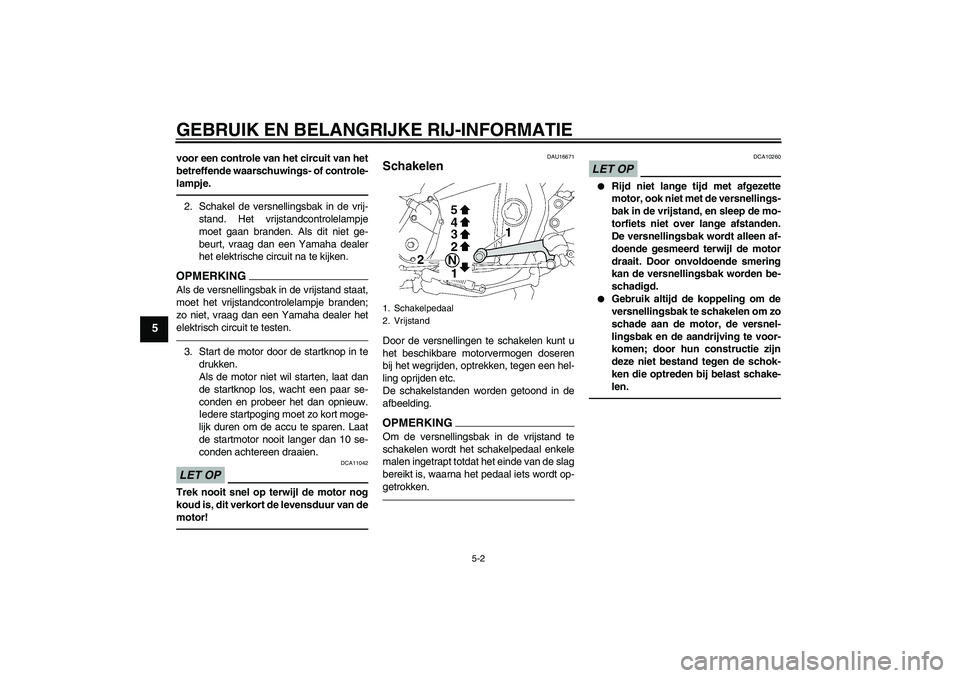

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-2
5
voor een controle van het circuit van het
betreffende waarschuwings- of controle-
lampje.2. Schakel de versnellingsbak in de vrij-
stand. Het vrijstandcontrolelampje
moet gaan branden. Als dit niet ge-
beurt, vraag dan een Yamaha dealer
het elektrische circuit na te kijken.OPMERKINGAls de versnellingsbak in de vrijstand staat,
moet het vrijstandcontrolelampje branden;
zo niet, vraag dan een Yamaha dealer het
elektrisch circuit te testen.3. Start de motor door de startknop in te
drukken.
Als de motor niet wil starten, laat dan
de startknop los, wacht een paar se-
conden en probeer het dan opnieuw.
Iedere startpoging moet zo kort moge-
lijk duren om de accu te sparen. Laat
de startmotor nooit langer dan 10 se-
conden achtereen draaien.LET OP
DCA11042
Trek nooit snel op terwijl de motor nog
koud is, dit verkort de levensduur van de
motor!
DAU16671
Schakelen Door de versnellingen te schakelen kunt u
het beschikbare motorvermogen doseren
bij het wegrijden, optrekken, tegen een hel-
ling oprijden etc.
De schakelstanden worden getoond in de
afbeelding.OPMERKINGOm de versnellingsbak in de vrijstand te
schakelen wordt het schakelpedaal enkele
malen ingetrapt totdat het einde van de slag
bereikt is, waarna het pedaal iets wordt op-
getrokken.
LET OP
DCA10260
Rijd niet lange tijd met afgezette
motor, ook niet met de versnellings-
bak in de vrijstand, en sleep de mo-
torfiets niet over lange afstanden.
De versnellingsbak wordt alleen af-
doende gesmeerd terwijl de motor
draait. Door onvoldoende smering
kan de versnellingsbak worden be-
schadigd.
Gebruik altijd de koppeling om de
versnellingsbak te schakelen om zo
schade aan de motor, de versnel-
lingsbak en de aandrijving te voor-
komen; door hun constructie zijn
deze niet bestand tegen de schok-
ken die optreden bij belast schake-
len.
1. Schakelpedaal
2. Vrijstand
U5WMD8D0.book Page 2 Tuesday, August 17, 2010 3:05 PM
Page 43 of 94

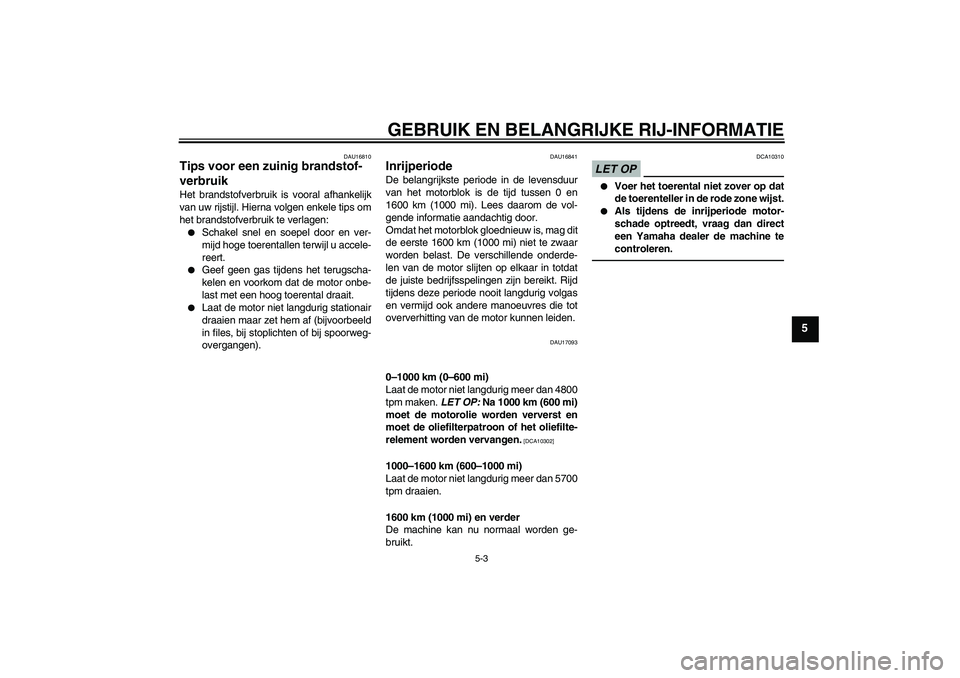

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-3
5
DAU16810
Tips voor een zuinig brandstof-
verbruik Het brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:
Schakel snel en soepel door en ver-
mijd hoge toerentallen terwijl u accele-
reert.
Geef geen gas tijdens het terugscha-
kelen en voorkom dat de motor onbe-
last met een hoog toerental draait.
Laat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).
DAU16841
Inrijperiode De belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1600 km (1000 mi). Lees daarom de vol-
gende informatie aandachtig door.
Omdat het motorblok gloednieuw is, mag dit
de eerste 1600 km (1000 mi) niet te zwaar
worden belast. De verschillende onderde-
len van de motor slijten op elkaar in totdat
de juiste bedrijfsspelingen zijn bereikt. Rijd
tijdens deze periode nooit langdurig volgas
en vermijd ook andere manoeuvres die tot
oververhitting van de motor kunnen leiden.
DAU17093
0–1000 km (0–600 mi)
Laat de motor niet langdurig meer dan 4800
tpm maken. LET OP: Na 1000 km (600 mi)
moet de motorolie worden ververst en
moet de oliefilterpatroon of het oliefilte-
relement worden vervangen.
[DCA10302]
1000–1600 km (600–1000 mi)
Laat de motor niet langdurig meer dan 5700
tpm draaien.
1600 km (1000 mi) en verder
De machine kan nu normaal worden ge-
bruikt.
LET OP
DCA10310
Voer het toerental niet zover op dat
de toerenteller in de rode zone wijst.
Als tijdens de inrijperiode motor-
schade optreedt, vraag dan direct
een Yamaha dealer de machine te
controleren.
U5WMD8D0.book Page 3 Tuesday, August 17, 2010 3:05 PM
Page 44 of 94

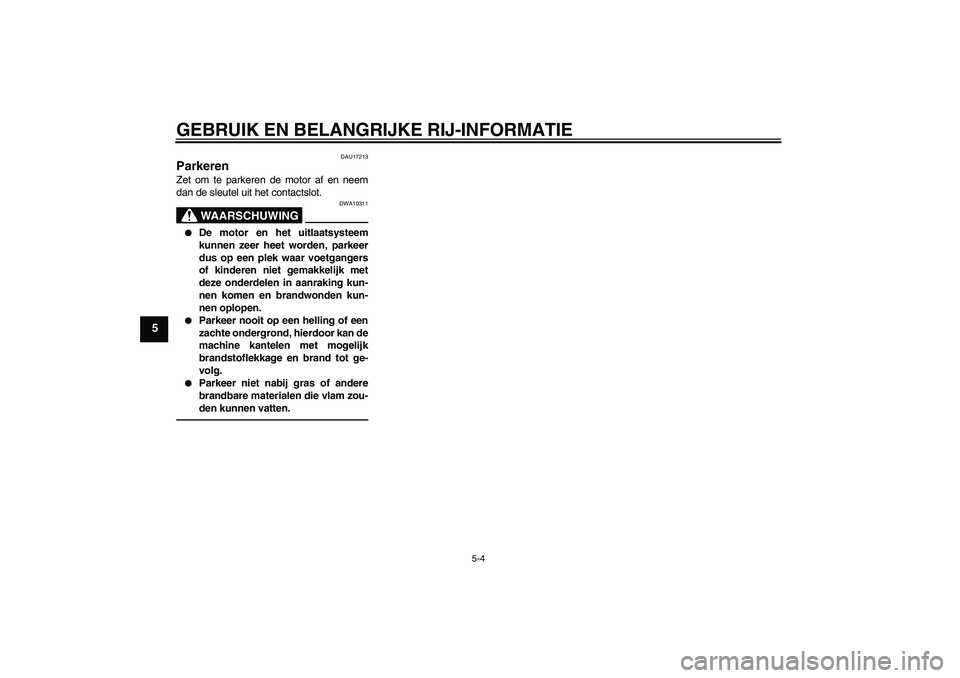

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-4
5
DAU17213
Parkeren Zet om te parkeren de motor af en neem
dan de sleutel uit het contactslot.
WAARSCHUWING
DWA10311
De motor en het uitlaatsysteem
kunnen zeer heet worden, parkeer
dus op een plek waar voetgangers
of kinderen niet gemakkelijk met
deze onderdelen in aanraking kun-
nen komen en brandwonden kun-
nen oplopen.
Parkeer nooit op een helling of een
zachte ondergrond, hierdoor kan de
machine kantelen met mogelijk
brandstoflekkage en brand tot ge-
volg.
Parkeer niet nabij gras of andere
brandbare materialen die vlam zou-
den kunnen vatten.
U5WMD8D0.book Page 4 Tuesday, August 17, 2010 3:05 PM
Page 45 of 94

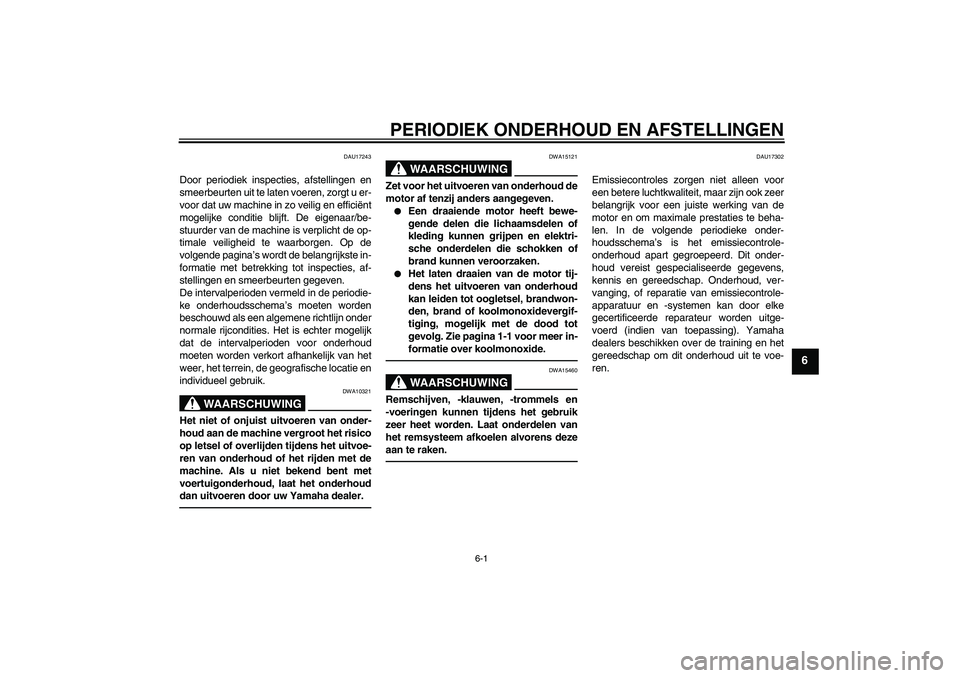

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-1
6
DAU17243
Door periodiek inspecties, afstellingen en
smeerbeurten uit te laten voeren, zorgt u er-
voor dat uw machine in zo veilig en efficiënt
mogelijke conditie blijft. De eigenaar/be-
stuurder van de machine is verplicht de op-
timale veiligheid te waarborgen. Op de
volgende pagina’s wordt de belangrijkste in-
formatie met betrekking tot inspecties, af-
stellingen en smeerbeurten gegeven.
De intervalperioden vermeld in de periodie-
ke onderhoudsschema’s moeten worden
beschouwd als een algemene richtlijn onder
normale rijcondities. Het is echter mogelijk
dat de intervalperioden voor onderhoud
moeten worden verkort afhankelijk van het
weer, het terrein, de geografische locatie en
individueel gebruik.
WAARSCHUWING
DWA10321
Het niet of onjuist uitvoeren van onder-
houd aan de machine vergroot het risico
op letsel of overlijden tijdens het uitvoe-
ren van onderhoud of het rijden met de
machine. Als u niet bekend bent met
voertuigonderhoud, laat het onderhoud
dan uitvoeren door uw Yamaha dealer.
WAARSCHUWING
DWA15121
Zet voor het uitvoeren van onderhoud de
motor af tenzij anders aangegeven.
Een draaiende motor heeft bewe-
gende delen die lichaamsdelen of
kleding kunnen grijpen en elektri-
sche onderdelen die schokken of
brand kunnen veroorzaken.
Het laten draaien van de motor tij-
dens het uitvoeren van onderhoud
kan leiden tot oogletsel, brandwon-
den, brand of koolmonoxidevergif-
tiging, mogelijk met de dood tot
gevolg. Zie pagina 1-1 voor meer in-
formatie over koolmonoxide.WAARSCHUWING
DWA15460
Remschijven, -klauwen, -trommels en
-voeringen kunnen tijdens het gebruik
zeer heet worden. Laat onderdelen van
het remsysteem afkoelen alvorens deze
aan te raken.
DAU17302
Emissiecontroles zorgen niet alleen voor
een betere luchtkwaliteit, maar zijn ook zeer
belangrijk voor een juiste werking van de
motor en om maximale prestaties te beha-
len. In de volgende periodieke onder-
houdsschema’s is het emissiecontrole-
onderhoud apart gegroepeerd. Dit onder-
houd vereist gespecialiseerde gegevens,
kennis en gereedschap. Onderhoud, ver-
vanging, of reparatie van emissiecontrole-
apparatuur en -systemen kan door elke
gecertificeerde reparateur worden uitge-
voerd (indien van toepassing). Yamaha
dealers beschikken over de training en het
gereedschap om dit onderhoud uit te voe-
ren.
U5WMD8D0.book Page 1 Tuesday, August 17, 2010 3:05 PM
Page 46 of 94
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-2
6
DAU17381
Boordgereedschapsset De boordgereedschapsset is te vinden on-
der het zadel. (Zie pagina 3-15.)
De onderhoudsinformatie in deze handlei-
ding en het gereedschap in de boordge-
reedschapsset zijn bedoeld om u te
ondersteunen bij het uitvoeren van preven-
tief onderhoud en kleinere reparaties. Voor
de correcte uitvoering van bepaalde onder-
houdswerkzaamheden kan echter het ge-
bruik van extra gereedschap zoals een
momentsleutel vereist zijn.OPMERKINGLaat een Yamaha dealer onderhoud ver-
richten als u niet beschikt over het gereed-
schap of de ervaring die voor bepaalde
werkzaamheden vereist zijn.1. BoordgereedschapssetU5WMD8D0.book Page 2 Tuesday, August 17, 2010 3:05 PM
Page 47 of 94

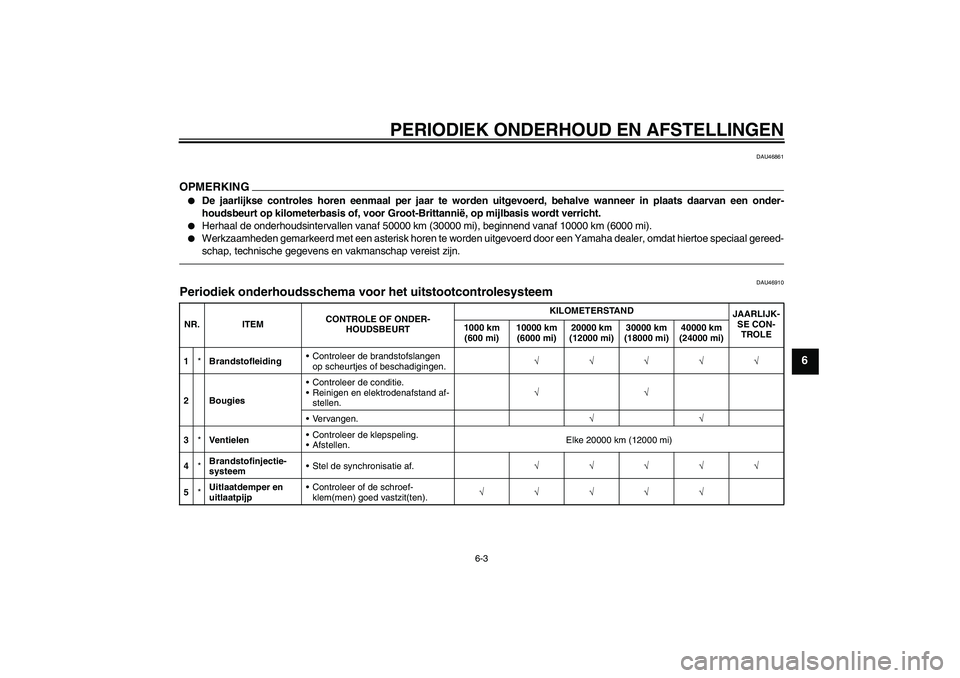

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-3
6
DAU46861
OPMERKING
De jaarlijkse controles horen eenmaal per jaar te worden uitgevoerd, behalve wanneer in plaats daarvan een onder-
houdsbeurt op kilometerbasis of, voor Groot-Brittannië, op mijlbasis wordt verricht.
Herhaal de onderhoudsintervallen vanaf 50000 km (30000 mi), beginnend vanaf 10000 km (6000 mi).
Werkzaamheden gemarkeerd met een asterisk horen te worden uitgevoerd door een Yamaha dealer, omdat hiertoe speciaal gereed-
schap, technische gegevens en vakmanschap vereist zijn.
DAU46910
Periodiek onderhoudsschema voor het uitstootcontrolesysteem NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*BrandstofleidingControleer de brandstofslangen
op scheurtjes of beschadigingen.√√√√√
2 BougiesControleer de conditie.
Reinigen en elektrodenafstand af-
stellen.√√
Vervangen.√√
3*Ve n ti e le nControleer de klepspeling.
Afstellen.Elke 20000 km (12000 mi)
4*Brandstofinjectie-
systeemStel de synchronisatie af.√√√√√
5*Uitlaatdemper en
uitlaatpijpControleer of de schroef-
klem(men) goed vastzit(ten).√√√√√
U5WMD8D0.book Page 3 Tuesday, August 17, 2010 3:05 PM
Page 48 of 94
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-4
6
6*LuchtinlaatsysteemControleer de luchtafsluitklep, de
membraanklep en de slang op be-
schadiging.
Vervang beschadigde onderde-
len indien nodig.√√√√√ NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U5WMD8D0.book Page 4 Tuesday, August 17, 2010 3:05 PM
Page 49 of 94
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-5
6
DAU1770C

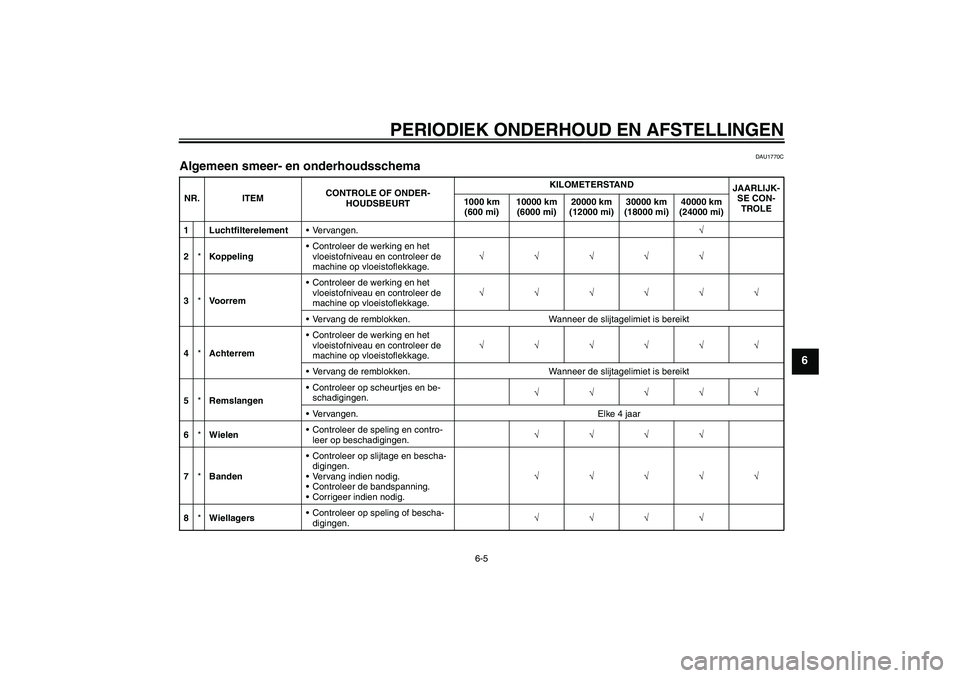

Algemeen smeer- en onderhoudsschema NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1 LuchtfilterelementVervangen.√
2*KoppelingControleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage.√√√√√
3*VoorremControleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage.√√√√√√
Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
4*AchterremControleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage.√√√√√√
Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
5*RemslangenControleer op scheurtjes en be-
schadigingen.√√√√√
Vervangen. Elke 4 jaar
6*WielenControleer de speling en contro-
leer op beschadigingen.√√√√
7*BandenControleer op slijtage en bescha-
digingen.
Vervang indien nodig.
Controleer de bandspanning.
Corrigeer indien nodig.√√√√√
8*WiellagersControleer op speling of bescha-
digingen.√√√√
U5WMD8D0.book Page 5 Tuesday, August 17, 2010 3:05 PM
Page 50 of 94
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-6
6

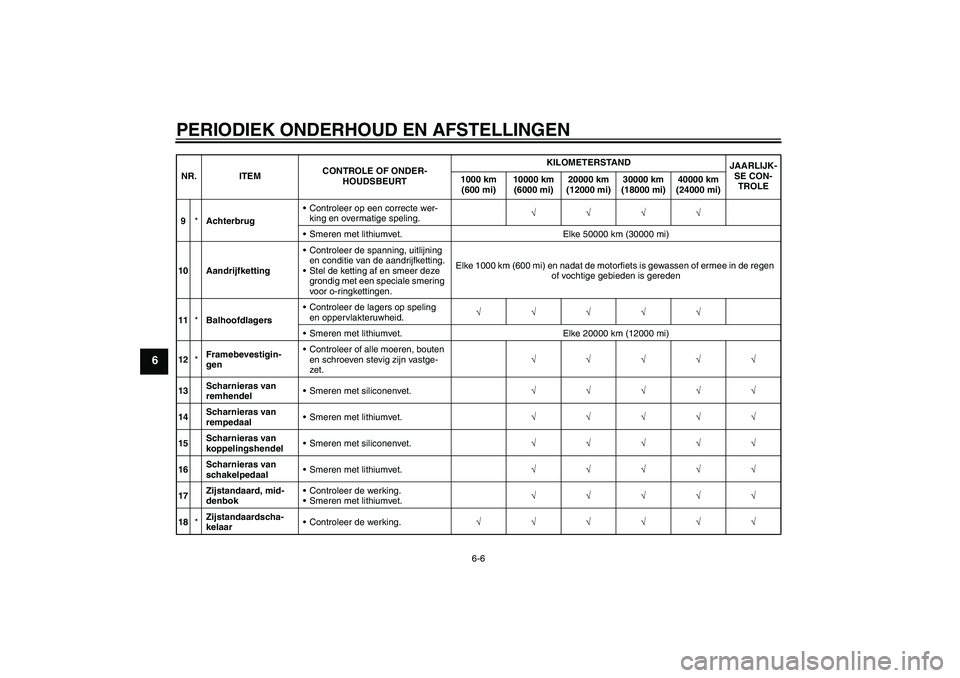

9*AchterbrugControleer op een correcte wer-
king en overmatige speling.√√√√
Smeren met lithiumvet. Elke 50000 km (30000 mi)
10 AandrijfkettingControleer de spanning, uitlijning
en conditie van de aandrijfketting.
Stel de ketting af en smeer deze
grondig met een speciale smering
voor o-ringkettingen.Elke 1000 km (600 mi) en nadat de motorfiets is gewassen of ermee in de regen
of vochtige gebieden is gereden
11*BalhoofdlagersControleer de lagers op speling
en oppervlakteruwheid.√√√√√
Smeren met lithiumvet. Elke 20000 km (12000 mi)
12*Framebevestigin-
genControleer of alle moeren, bouten
en schroeven stevig zijn vastge-
zet.√√√√√
13Scharnieras van
remhendelSmeren met siliconenvet.√√√√√
14Scharnieras van
rempedaalSmeren met lithiumvet.√√√√√
15Scharnieras van
koppelingshendelSmeren met siliconenvet.√√√√√
16Scharnieras van
schakelpedaalSmeren met lithiumvet.√√√√√
17Zijstandaard, mid-
denbokControleer de werking.
Smeren met lithiumvet.√√√√√
18*Zijstandaardscha-
kelaarControleer de werking.√√√√√√ NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U5WMD8D0.book Page 6 Tuesday, August 17, 2010 3:05 PM
