YAMAHA XJR 1300 2011 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-27
6

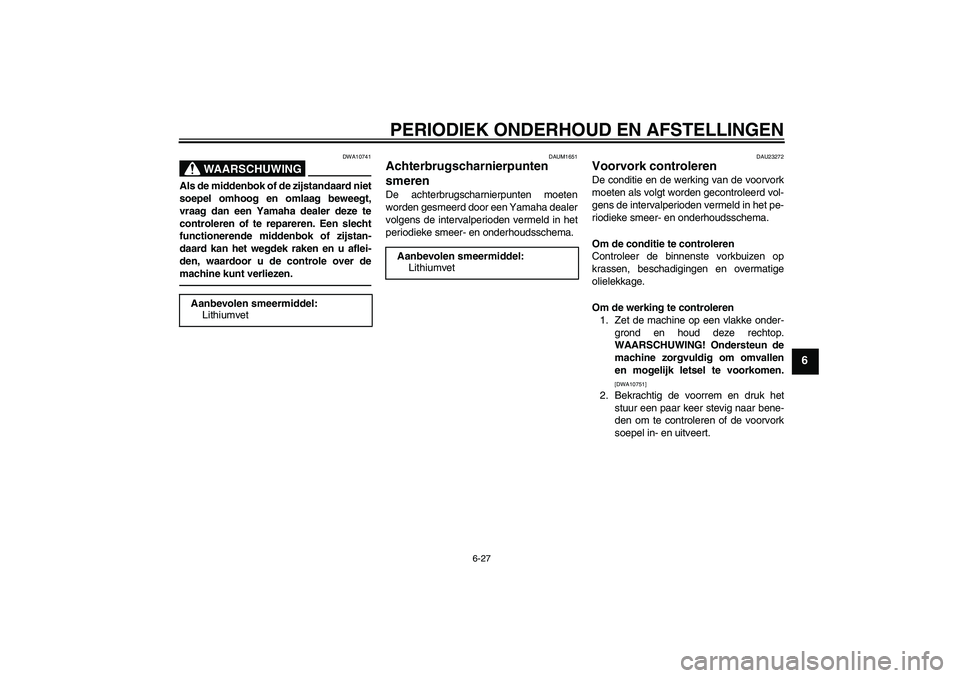

WAARSCHUWING
DWA10741
Als de middenbok of de zijstandaard niet
soepel omhoog en omlaag beweegt,
vraag dan een Yamaha dealer deze te
controleren of te repareren. Een slecht
functionerende middenbok of zijstan-
daard kan het wegdek raken en u aflei-
den, waardoor u de controle over de
machine kunt verliezen.
DAUM1651
Achterbrugscharnierpunten
smeren De achterbrugscharnierpunten moeten
worden gesmeerd door een Yamaha dealer
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
DAU23272
Voorvork controleren De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert. Aanbevolen smeermiddel:
Lithiumvet
Aanbevolen smeermiddel:
Lithiumvet
U5WMD8D0.book Page 27 Tuesday, August 17, 2010 3:05 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-28
6
LET OP
DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-
leren.
DAU45511
Stuursysteem controleren Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursys-
teem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Zet de machine op de middenbok.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Houd de voorvorkpoten aan het onder-
ste uiteinde beet en probeer ze naar
voren en achteren te bewegen. Als
speling wordt gevoeld, vraag dan een
Yamaha dealer het stuursysteem te in-
specteren of repareren.
DAU23291
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
U5WMD8D0.book Page 28 Tuesday, August 17, 2010 3:05 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-29
6
DAU50290

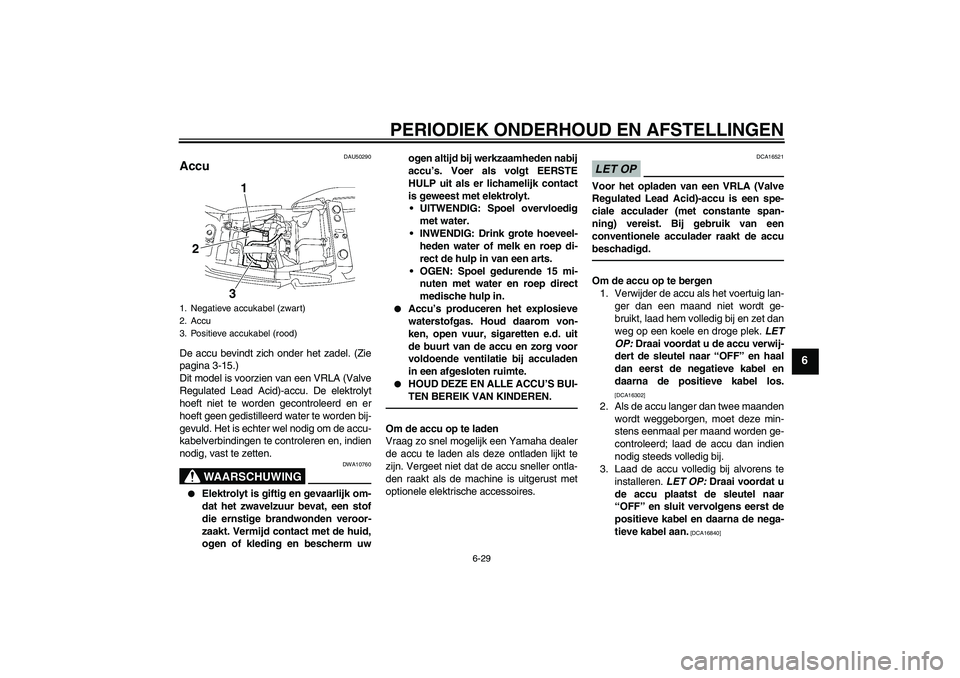

Accu De accu bevindt zich onder het zadel. (Zie
pagina 3-15.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld. Het is echter wel nodig om de accu-
kabelverbindingen te controleren en, indien
nodig, vast te zetten.
WAARSCHUWING
DWA10760


Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uwogen altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.


Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.


HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16521
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een spe-
ciale acculader (met constante span-
ning) vereist. Bij gebruik van een
conventionele acculader raakt de accu
beschadigd.Om de accu op te bergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Draai voordat u de accu verwij-
dert de sleutel naar “OFF” en haal
dan eerst de negatieve kabel en
daarna de positieve kabel los.
[DCA16302]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren. LET OP: Draai voordat u
de accu plaatst de sleutel naar
“OFF” en sluit vervolgens eerst de
positieve kabel en daarna de nega-
tieve kabel aan.
[DCA16840]
1. Negatieve accukabel (zwart)
2. Accu
3. Positieve accukabel (rood)
1
3
2
U5WMD8D0.book Page 29 Tuesday, August 17, 2010 3:05 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-30
6
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.LET OP
DCA16530
Houd de accu steeds opgeladen. Stallen
van een ontladen accu kan leiden tot
permanente accuschade.
DAU43272
Zekeringen vervangen De hoofdzekering bevindt zich onder het
zadel. (Zie pagina 3-15.)
Het zekeringenkastje met de zekeringen
voor afzonderlijke circuits bevindt zich ach-
ter paneel B. (Zie pagina 6-9.)
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampera-
ge dan aanbevolen om ernstige1. Hoofdzekering
1. Koplampzekering
2. Zekering signaleringssysteem
3. Zekering ontstekingssysteem
4. Zekering achterlichtcircuit
5. Zekering brandstofinjectiesysteem
6. Backup-zekering (voor klok en startblokkeer-
systeem)
7. Reservezekering
U5WMD8D0.book Page 30 Tuesday, August 17, 2010 3:05 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-31
6

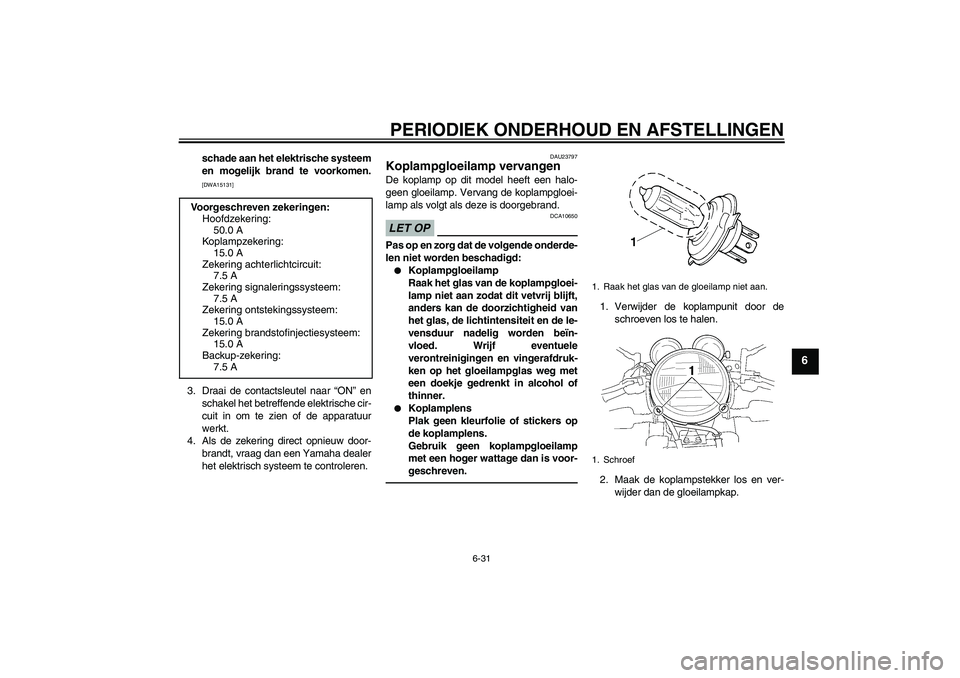

schade aan het elektrische systeem
en mogelijk brand te voorkomen.[DWA15131]
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU23797
Koplampgloeilamp vervangen De koplamp op dit model heeft een halo-
geen gloeilamp. Vervang de koplampgloei-
lamp als volgt als deze is doorgebrand.LET OP
DCA10650
Pas op en zorg dat de volgende onderde-
len niet worden beschadigd:

Koplampgloeilamp
Raak het glas van de koplampgloei-
lamp niet aan zodat dit vetvrij blijft,
anders kan de doorzichtigheid van
het glas, de lichtintensiteit en de le-
vensduur nadelig worden beïn-
vloed. Wrijf eventuele
verontreinigingen en vingerafdruk-
ken op het gloeilampglas weg met
een doekje gedrenkt in alcohol of
thinner.


Koplamplens
Plak geen kleurfolie of stickers op
de koplamplens.
Gebruik geen koplampgloeilamp
met een hoger wattage dan is voor-
geschreven.
1. Verwijder de koplampunit door de
schroeven los te halen.
2. Maak de koplampstekker los en ver-
wijder dan de gloeilampkap. Voorgeschreven zekeringen:
Hoofdzekering:
50.0 A
Koplampzekering:
15.0 A
Zekering achterlichtcircuit:
7.5 A
Zekering signaleringssysteem:
7.5 A
Zekering ontstekingssysteem:
15.0 A
Zekering brandstofinjectiesysteem:
15.0 A
Backup-zekering:
7.5 A1. Raak het glas van de gloeilamp niet aan.
1. Schroef
U5WMD8D0.book Page 31 Tuesday, August 17, 2010 3:05 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-32
6

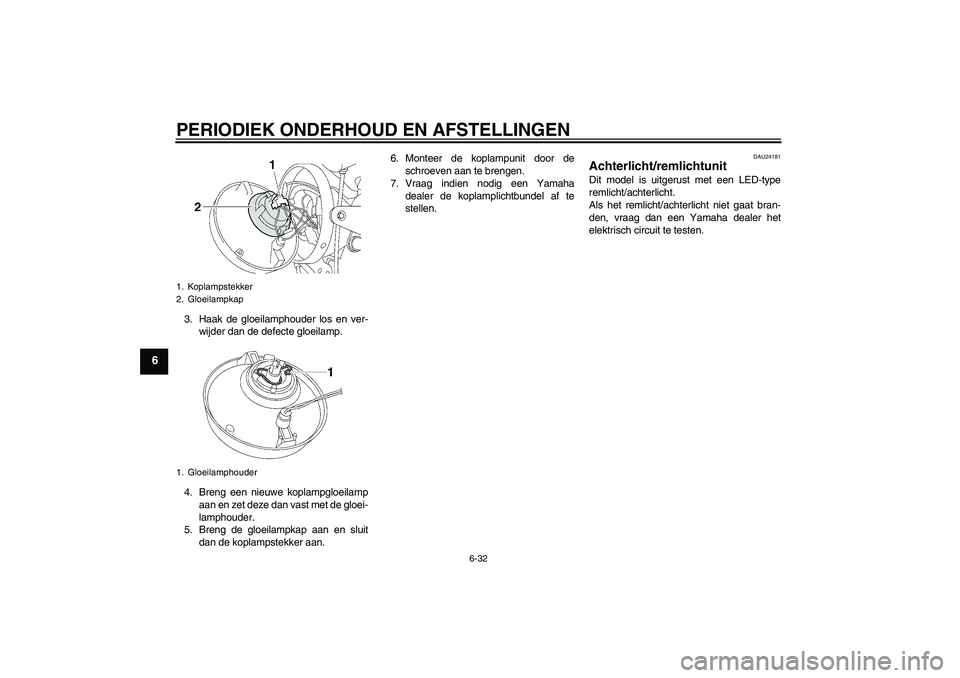

3. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
4. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.
5. Breng de gloeilampkap aan en sluit
dan de koplampstekker aan.6. Monteer de koplampunit door de
schroeven aan te brengen.
7. Vraag indien nodig een Yamaha
dealer de koplamplichtbundel af te
stellen.
DAU24181
Achterlicht/remlichtunit Dit model is uitgerust met een LED-type
remlicht/achterlicht.
Als het remlicht/achterlicht niet gaat bran-
den, vraag dan een Yamaha dealer het
elektrisch circuit te testen.
1. Koplampstekker
2. Gloeilampkap
1. GloeilamphouderU5WMD8D0.book Page 32 Tuesday, August 17, 2010 3:05 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-33
6
DAU24204

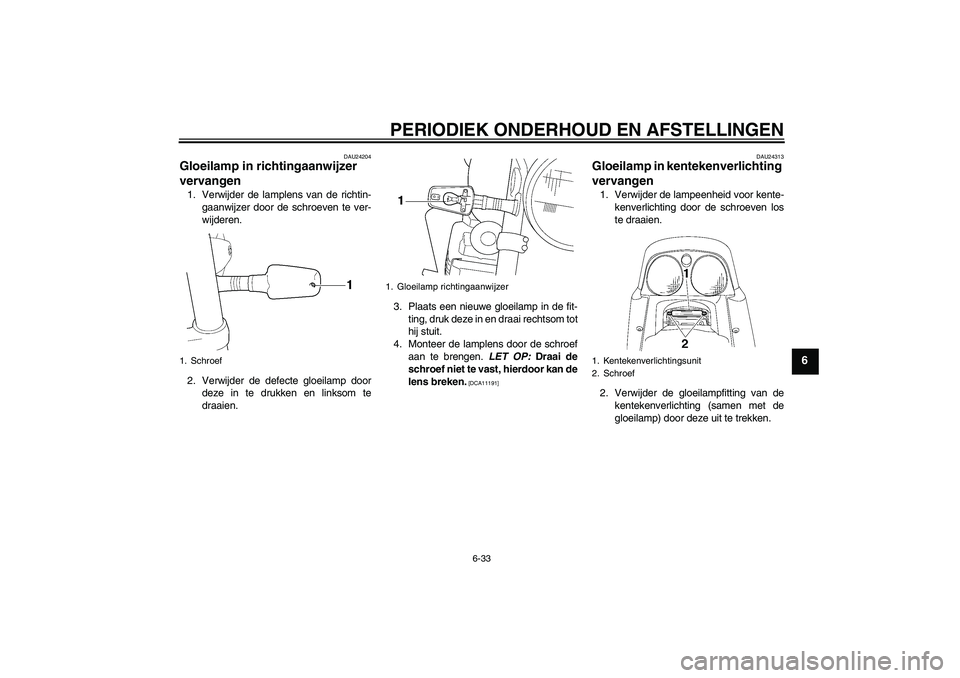

Gloeilamp in richtingaanwijzer
vervangen 1. Verwijder de lamplens van de richtin-
gaanwijzer door de schroeven te ver-
wijderen.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom tot
hij stuit.
4. Monteer de lamplens door de schroef
aan te brengen. LET OP: Draai de
schroef niet te vast, hierdoor kan de
lens breken.
[DCA11191]DAU24313
Gloeilamp in kentekenverlichting
vervangen 1. Verwijder de lampeenheid voor kente-
kenverlichting door de schroeven los
te draaien.
2. Verwijder de gloeilampfitting van de
kentekenverlichting (samen met de
gloeilamp) door deze uit te trekken.
1. Schroef
1. Gloeilamp richtingaanwijzer
1. Kentekenverlichtingsunit
2. Schroef
U5WMD8D0.book Page 33 Tuesday, August 17, 2010 3:05 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-34
6

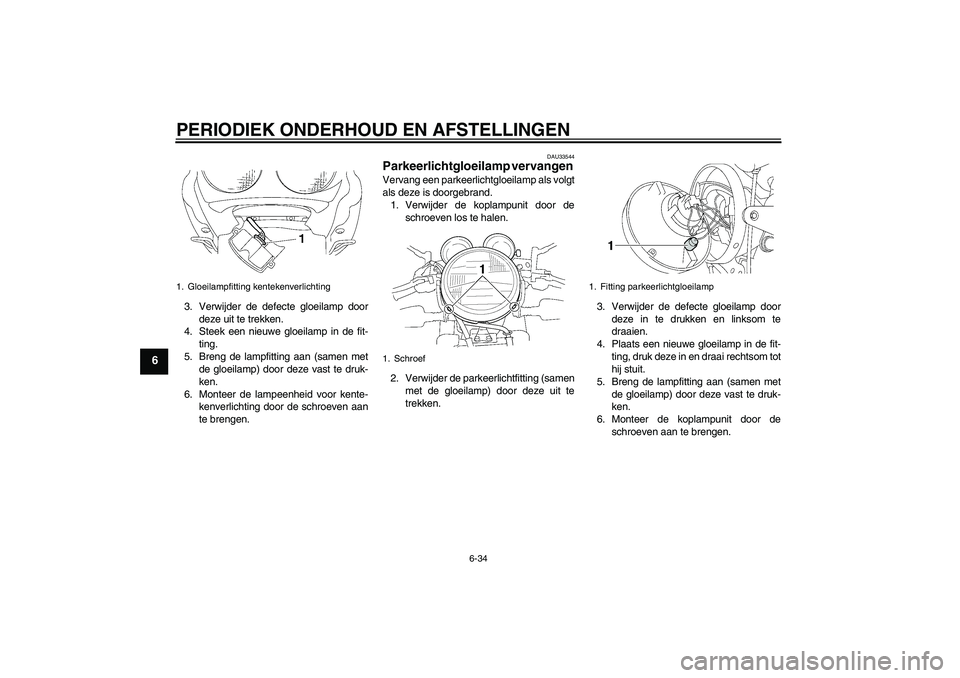

3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.
6. Monteer de lampeenheid voor kente-
kenverlichting door de schroeven aan
te brengen.
DAU33544
Parkeerlichtgloeilamp vervangen Vervang een parkeerlichtgloeilamp als volgt
als deze is doorgebrand.
1. Verwijder de koplampunit door de
schroeven los te halen.
2. Verwijder de parkeerlichtfitting (samen
met de gloeilamp) door deze uit te
trekken.3. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
4. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom tot
hij stuit.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.
6. Monteer de koplampunit door de
schroeven aan te brengen.
1. Gloeilampfitting kentekenverlichting
1. Schroef
1. Fitting parkeerlichtgloeilamp
U5WMD8D0.book Page 34 Tuesday, August 17, 2010 3:05 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-35
6
DAU24360

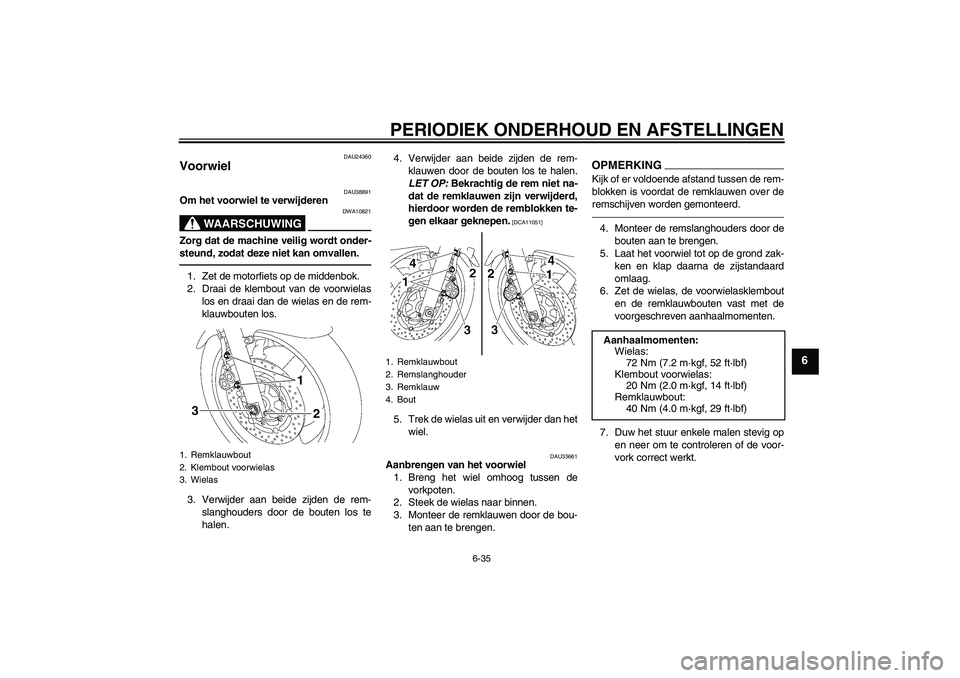

Voorwiel
DAU38891
Om het voorwiel te verwijderen
WAARSCHUWING
DWA10821
Zorg dat de machine veilig wordt onder-
steund, zodat deze niet kan omvallen.1. Zet de motorfiets op de middenbok.
2. Draai de klembout van de voorwielas
los en draai dan de wielas en de rem-
klauwbouten los.
3. Verwijder aan beide zijden de rem-
slanghouders door de bouten los te
halen.4. Verwijder aan beide zijden de rem-
klauwen door de bouten los te halen.
LET OP: Bekrachtig de rem niet na-
dat de remklauwen zijn verwijderd,
hierdoor worden de remblokken te-
gen elkaar geknepen.
[DCA11051]
5. Trek de wielas uit en verwijder dan het
wiel.
DAU33661
Aanbrengen van het voorwiel
1. Breng het wiel omhoog tussen de
vorkpoten.
2. Steek de wielas naar binnen.
3. Monteer de remklauwen door de bou-
ten aan te brengen.
OPMERKINGKijk of er voldoende afstand tussen de rem-
blokken is voordat de remklauwen over de
remschijven worden gemonteerd.4. Monteer de remslanghouders door de
bouten aan te brengen.
5. Laat het voorwiel tot op de grond zak-
ken en klap daarna de zijstandaard
omlaag.
6. Zet de wielas, de voorwielasklembout
en de remklauwbouten vast met de
voorgeschreven aanhaalmomenten.
7. Duw het stuur enkele malen stevig op
en neer om te controleren of de voor-
vork correct werkt.
1. Remklauwbout
2. Klembout voorwielas
3. Wielas
3
2 1
1. Remklauwbout
2. Remslanghouder
3. Remklauw
4. Bout
Aanhaalmomenten:
Wielas:
72 Nm (7.2 m·kgf, 52 ft·lbf)
Klembout voorwielas:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Remklauwbout:
40 Nm (4.0 m·kgf, 29 ft·lbf)
U5WMD8D0.book Page 35 Tuesday, August 17, 2010 3:05 PM

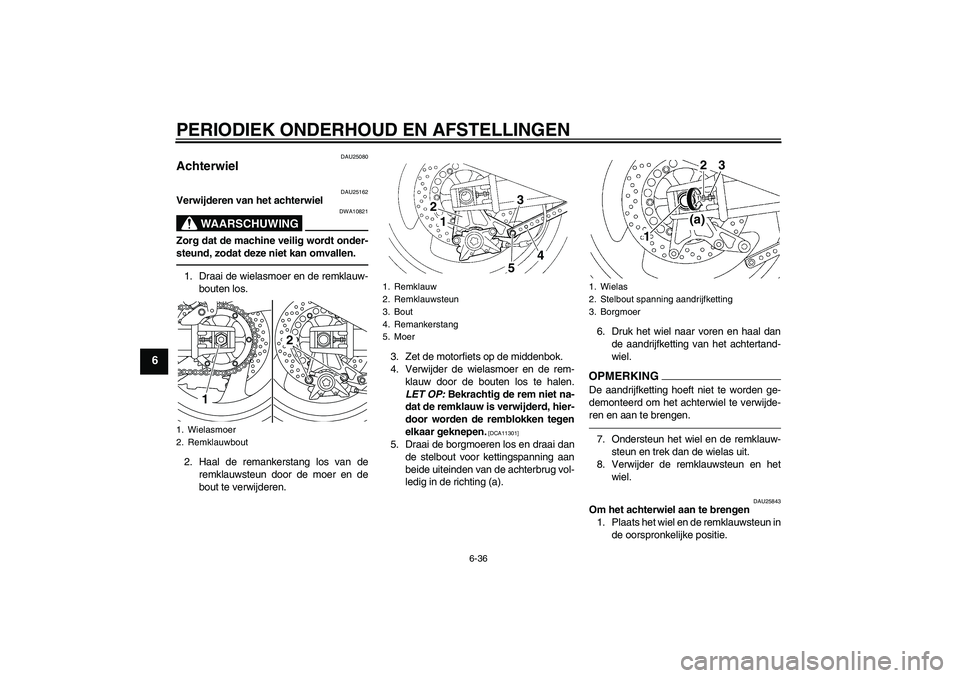

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-36
6
DAU25080
Achterwiel
DAU25162
Verwijderen van het achterwiel
WAARSCHUWING
DWA10821
Zorg dat de machine veilig wordt onder-
steund, zodat deze niet kan omvallen.1. Draai de wielasmoer en de remklauw-
bouten los.
2. Haal de remankerstang los van de
remklauwsteun door de moer en de
bout te verwijderen.3. Zet de motorfiets op de middenbok.
4. Verwijder de wielasmoer en de rem-
klauw door de bouten los te halen.
LET OP: Bekrachtig de rem niet na-
dat de remklauw is verwijderd, hier-
door worden de remblokken tegen
elkaar geknepen.
[DCA11301]
5. Draai de borgmoeren los en draai dan
de stelbout voor kettingspanning aan
beide uiteinden van de achterbrug vol-
ledig in de richting (a).6. Druk het wiel naar voren en haal dan
de aandrijfketting van het achtertand-
wiel.
OPMERKINGDe aandrijfketting hoeft niet te worden ge-
demonteerd om het achterwiel te verwijde-
ren en aan te brengen.7. Ondersteun het wiel en de remklauw-
steun en trek dan de wielas uit.
8. Verwijder de remklauwsteun en het
wiel.
DAU25843
Om het achterwiel aan te brengen
1. Plaats het wiel en de remklauwsteun in
de oorspronkelijke positie.
1. Wielasmoer
2. Remklauwbout
12
1. Remklauw
2. Remklauwsteun
3. Bout
4. Remankerstang
5. Moer
3
4
5
12
1. Wielas
2. Stelbout spanning aandrijfketting
3. Borgmoer
123
(a)
U5WMD8D0.book Page 36 Tuesday, August 17, 2010 3:05 PM
