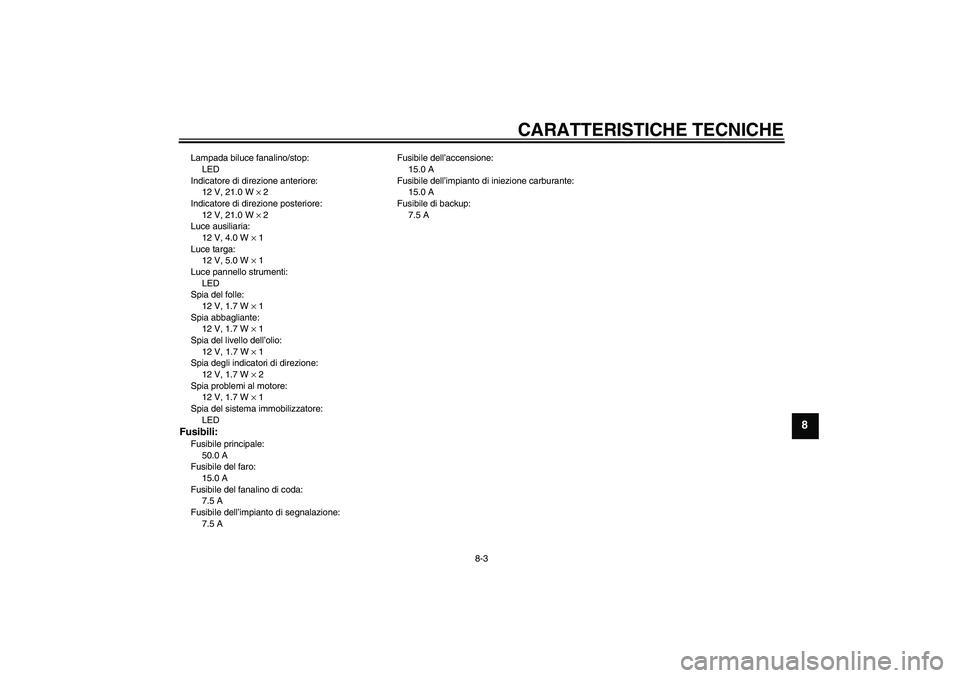

CARATTERISTICHE TECNICHE
8-3
8
Lampada biluce fanalino/stop:
LED
Indicatore di direzione anteriore:
12 V, 21.0 W × 2
Indicatore di direzione posteriore:
12 V, 21.0 W × 2
Luce ausiliaria:
12 V, 4.0 W × 1
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle:
12 V, 1.7 W × 1
Spia abbagliante:
12 V, 1.7 W × 1
Spia del livello dell’olio:
12 V, 1.7 W × 1
Spia degli indicatori di direzione:
12 V, 1.7 W × 2
Spia problemi al motore:
12 V, 1.7 W × 1
Spia del sistema immobilizzatore:
LEDFusibili:Fusibile principale:
50.0 A
Fusibile del faro:
15.0 A
Fusibile del fanalino di coda:
7.5 A
Fusibile dell’impianto di segnalazione:
7.5 AFusibile dell’accensione:
15.0 A
Fusibile dell’impianto di iniezione carburante:
15.0 A
Fusibile di backup:
7.5 A
U5WMH8H0.book Page 3 Tuesday, August 17, 2010 10:22 AM

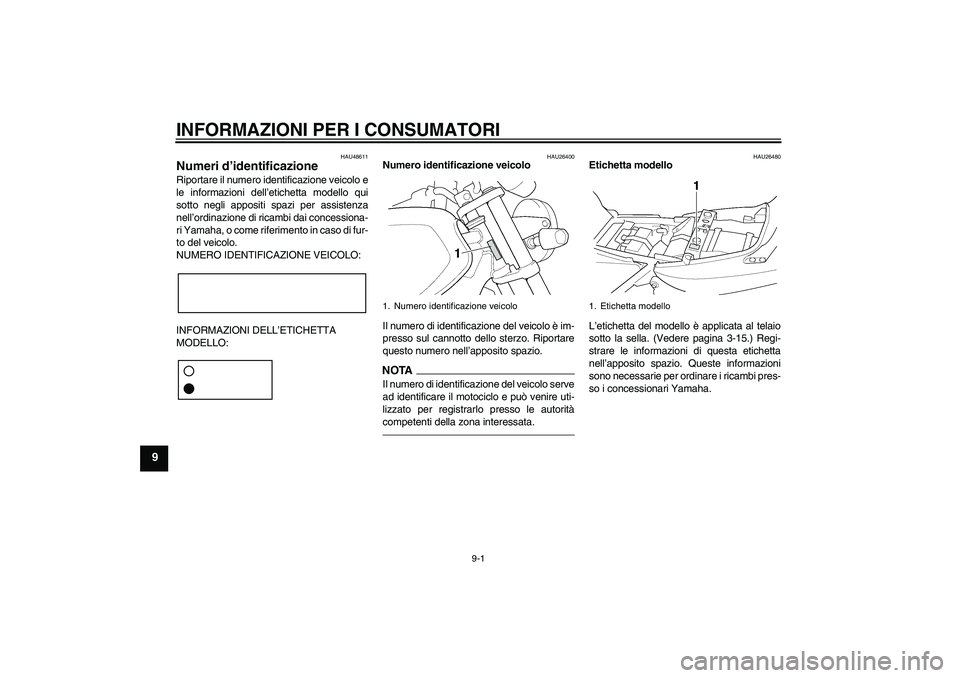

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU48611
Numeri d’identificazione Riportare il numero identificazione veicolo e
le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessiona-
ri Yamaha, o come riferimento in caso di fur-
to del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26480
Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella. (Vedere pagina 3-15.) Regi-
strare le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi pres-
so i concessionari Yamaha.
1. Numero identificazione veicolo
1. Etichetta modello
U5WMH8H0.book Page 1 Tuesday, August 17, 2010 10:22 AM

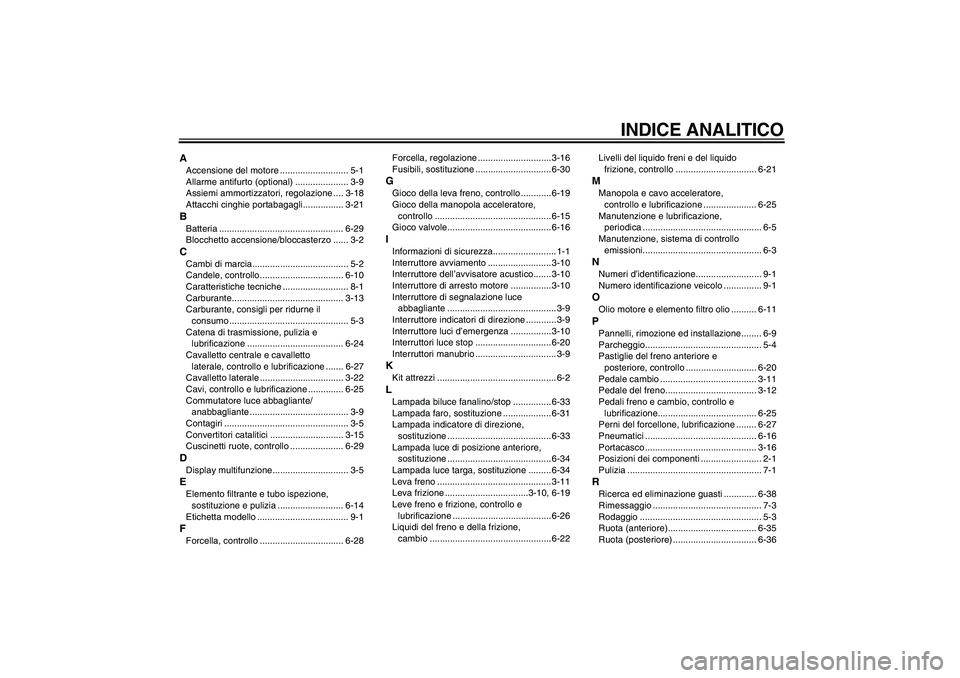

INDICE ANALITICO
AAccensione del motore ........................... 5-1
Allarme antifurto (optional) ..................... 3-9
Assiemi ammortizzatori, regolazione .... 3-18
Attacchi cinghie portabagagli................ 3-21BBatteria ................................................. 6-29
Blocchetto accensione/bloccasterzo ...... 3-2CCambi di marcia...................................... 5-2
Candele, controllo................................. 6-10
Caratteristiche tecniche .......................... 8-1
Carburante............................................ 3-13
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Catena di trasmissione, pulizia e
lubrificazione ...................................... 6-24
Cavalletto centrale e cavalletto
laterale, controllo e lubrificazione ....... 6-27
Cavalletto laterale ................................. 3-22
Cavi, controllo e lubrificazione .............. 6-25
Commutatore luce abbagliante/
anabbagliante ....................................... 3-9
Contagiri ................................................. 3-5
Convertitori catalitici ............................. 3-15
Cuscinetti ruote, controllo ..................... 6-29DDisplay multifunzione.............................. 3-5EElemento filtrante e tubo ispezione,
sostituzione e pulizia .......................... 6-14
Etichetta modello .................................... 9-1FForcella, controllo ................................. 6-28Forcella, regolazione ............................. 3-16
Fusibili, sostituzione .............................. 6-30
GGioco della leva freno, controllo ............ 6-19
Gioco della manopola acceleratore,
controllo .............................................. 6-15
Gioco valvole......................................... 6-16IInformazioni di sicurezza......................... 1-1
Interruttore avviamento ......................... 3-10
Interruttore dell’avvisatore acustico....... 3-10
Interruttore di arresto motore ................3-10
Interruttore di segnalazione luce
abbagliante ........................................... 3-9
Interruttore indicatori di direzione ............ 3-9
Interruttore luci d’emergenza ................ 3-10
Interruttori luce stop .............................. 6-20
Interruttori manubrio ................................ 3-9KKit attrezzi ............................................... 6-2LLampada biluce fanalino/stop ............... 6-33
Lampada faro, sostituzione ................... 6-31
Lampada indicatore di direzione,
sostituzione ......................................... 6-33
Lampada luce di posizione anteriore,
sostituzione ......................................... 6-34
Lampada luce targa, sostituzione ......... 6-34
Leva freno ............................................. 3-11
Leva frizione .................................3-10, 6-19
Leve freno e frizione, controllo e
lubrificazione .......................................6-26
Liquidi del freno e della frizione,
cambio ................................................6-22Livelli del liquido freni e del liquido
frizione, controllo ................................ 6-21
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-25
Manutenzione e lubrificazione,
periodica ............................................... 6-5
Manutenzione, sistema di controllo
emissioni............................................... 6-3NNumeri d’identificazione.......................... 9-1
Numero identificazione veicolo ............... 9-1OOlio motore e elemento filtro olio .......... 6-11PPannelli, rimozione ed installazione........ 6-9
Parcheggio.............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-20
Pedale cambio ...................................... 3-11
Pedale del freno.................................... 3-12
Pedali freno e cambio, controllo e
lubrificazione....................................... 6-25
Perni del forcellone, lubrificazione ........ 6-27
Pneumatici ............................................ 6-16
Portacasco ............................................ 3-16
Posizioni dei componenti ........................ 2-1
Pulizia ..................................................... 7-1RRicerca ed eliminazione guasti ............. 6-38
Rimessaggio ........................................... 7-3
Rodaggio ................................................ 5-3
Ruota (anteriore)................................... 6-35
Ruota (posteriore) ................................. 6-36
U5WMH8H0.book Page 1 Tuesday, August 17, 2010 10:22 AM

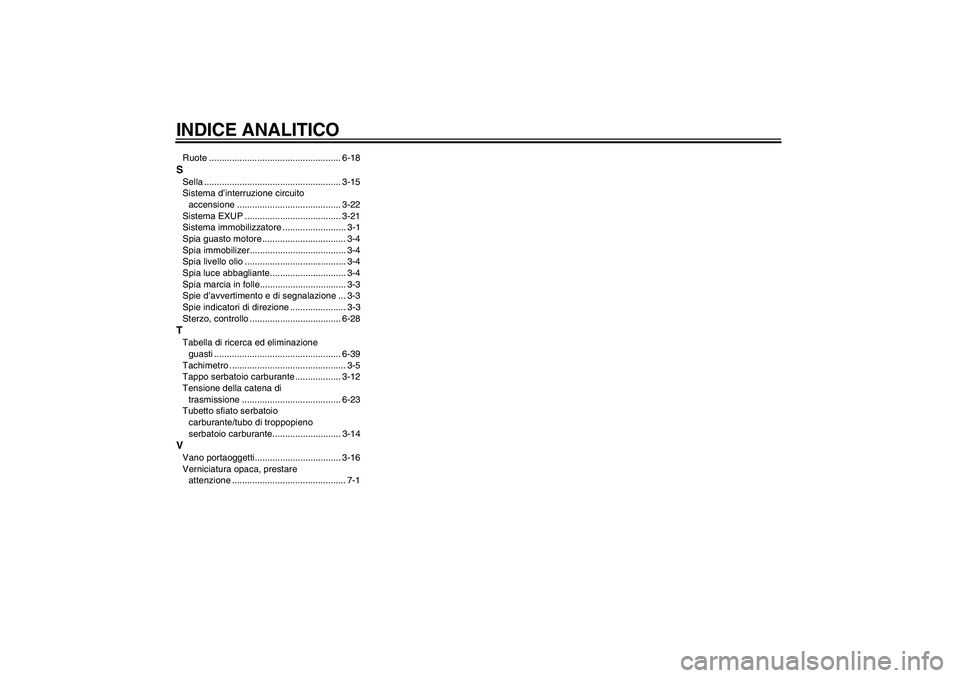

INDICE ANALITICORuote .................................................... 6-18SSella ...................................................... 3-15
Sistema d’interruzione circuito
accensione ......................................... 3-22
Sistema EXUP ...................................... 3-21
Sistema immobilizzatore ......................... 3-1
Spia guasto motore ................................. 3-4
Spia immobilizer...................................... 3-4
Spia livello olio ........................................ 3-4
Spia luce abbagliante.............................. 3-4
Spia marcia in folle.................................. 3-3
Spie d’avvertimento e di segnalazione ... 3-3
Spie indicatori di direzione ...................... 3-3
Sterzo, controllo .................................... 6-28TTabella di ricerca ed eliminazione
guasti .................................................. 6-39
Tachimetro .............................................. 3-5
Tappo serbatoio carburante .................. 3-12
Tensione della catena di
trasmissione ....................................... 6-23
Tubetto sfiato serbatoio
carburante/tubo di troppopieno
serbatoio carburante........................... 3-14VVano portaoggetti.................................. 3-16
Verniciatura opaca, prestare
attenzione ............................................. 7-1
U5WMH8H0.book Page 2 Tuesday, August 17, 2010 10:22 AM

U5WMH8H0.book Page 3 Tuesday, August 17, 2010 10:22 AM
