YAMAHA XJR 1300 2011 Manuale duso (in Italian)

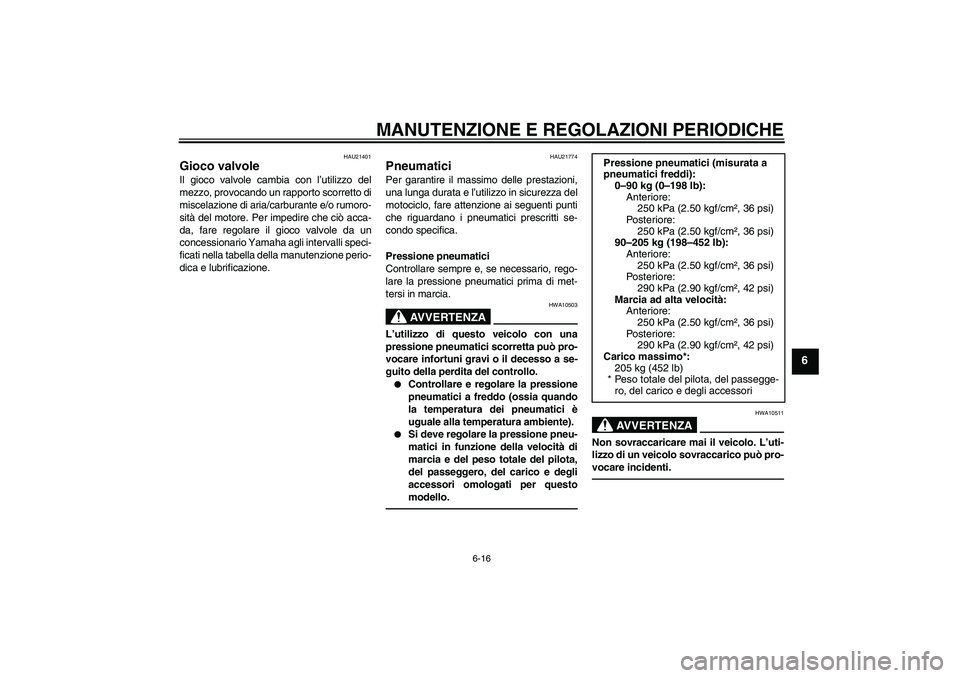

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-16
6
HAU21401
Gioco valvole Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
HAU21774
Pneumatici Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
motociclo, fare attenzione ai seguenti punti
che riguardano i pneumatici prescritti se-
condo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10503
L’utilizzo di questo veicolo con una
pressione pneumatici scorretta può pro-
vocare infortuni gravi o il decesso a se-
guito della perdita del controllo.

Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).


Si deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questo
modello.
AVVERTENZA
HWA10511
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare incidenti.
Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Po st e r io r e:
250 kPa (2.50 kgf/cm², 36 psi)
90–205 kg (198–452 lb):
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Po st e r io r e:
290 kPa (2.90 kgf/cm², 42 psi)
Marcia ad alta velocità:
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Po st e r io r e:
290 kPa (2.90 kgf/cm², 42 psi)
Carico massimo*:
205 kg (452 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori
U5WMH8H0.book Page 16 Tuesday, August 17, 2010 10:22 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-17
6
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifica,
se ci sono chiodi o frammenti di vetro nel
pneumatico, o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
AVVERTENZA
HWA10471


Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità d i m a r c i a e
può provocare la perdita del con-
trollo del mezzo.


Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.


Marciare a velocità moderate dopo
il cambio di un pneumatico, per per-
mettere alla superficie del pneuma-
tico di “rodarsi”, in modo da poter
sviluppare al meglio le proprie ca-
ratteristiche.
Informazioni sui pneumatici
Questo motociclo è equipaggiato con ruote
in lega e pneumatici senza camera d’aria
con valvole.
AVVERTENZA
HWA10481


Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti le carat-
teristiche di manovrabilità del mo-
tociclo possono essere differenti,
provocando incidenti.


Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.
1. Fianco del pneumatico
2. Profondità battistradaProfondità battistrada minima (ante-
riore e posteriore):
1.6 mm (0.06 in)
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico
con guarnizione
U5WMH8H0.book Page 17 Tuesday, August 17, 2010 10:22 AM

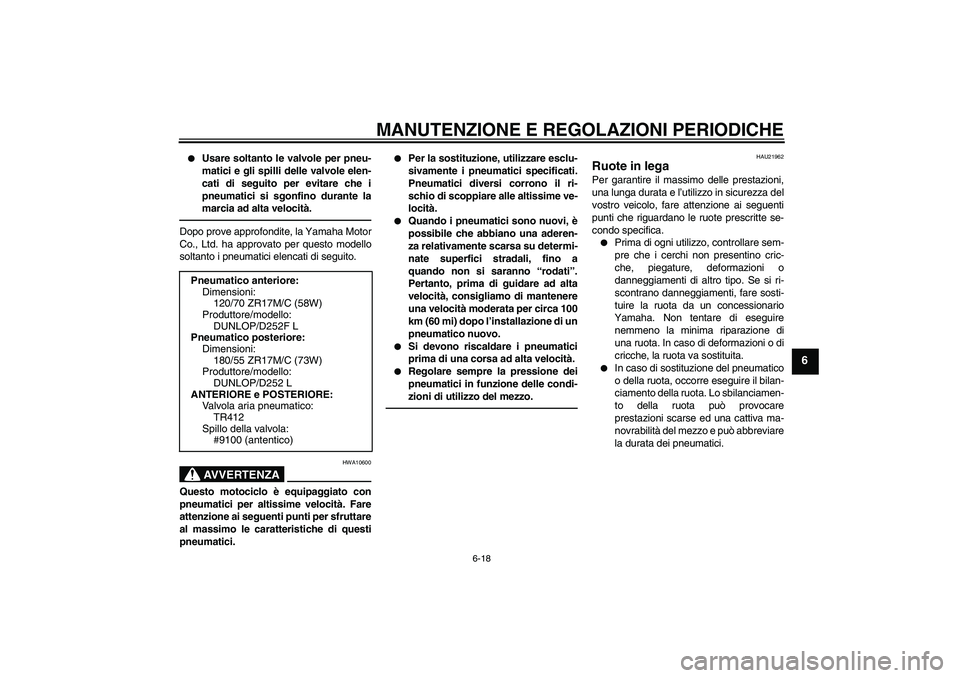

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-18
6


Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante la
marcia ad alta velocità.
Dopo prove approfondite, la Yamaha Motor
Co., Ltd. ha approvato per questo modello
soltanto i pneumatici elencati di seguito.
AVVERTENZA
HWA10600
Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.


Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il ri-
schio di scoppiare alle altissime ve-
locità.


Quando i pneumatici sono nuovi, è
possibile che abbiano una aderen-
za relativamente scarsa su determi-
nate superfici stradali, fino a
quando non si saranno “rodati”.
Pertanto, prima di guidare ad alta
velocità, consigliamo di mantenere
una velocità moderata per circa 100
km (60 mi) dopo l’installazione di un
pneumatico nuovo.


Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.


Regolare sempre la pressione dei
pneumatici in funzione delle condi-
zioni di utilizzo del mezzo.
HAU21962
Ruote in lega Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.

Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o
danneggiamenti di altro tipo. Se si ri-
scontrano danneggiamenti, fare sosti-
tuire la ruota da un concessionario
Yamaha. Non tentare di eseguire
nemmeno la minima riparazione di
una ruota. In caso di deformazioni o di
cricche, la ruota va sostituita.


In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbreviare
la durata dei pneumatici. Pneumatico anteriore:
Dimensioni:
120/70 ZR17M/C (58W)
Produttore/modello:
DUNLOP/D252F L
Pneumatico posteriore:
Dimensioni:
180/55 ZR17M/C (73W)
Produttore/modello:
DUNLOP/D252 L
ANTERIORE e POSTERIORE:
Valvola aria pneumatico:
TR412
Spillo della valvola:
#9100 (antentico)
U5WMH8H0.book Page 18 Tuesday, August 17, 2010 10:22 AM

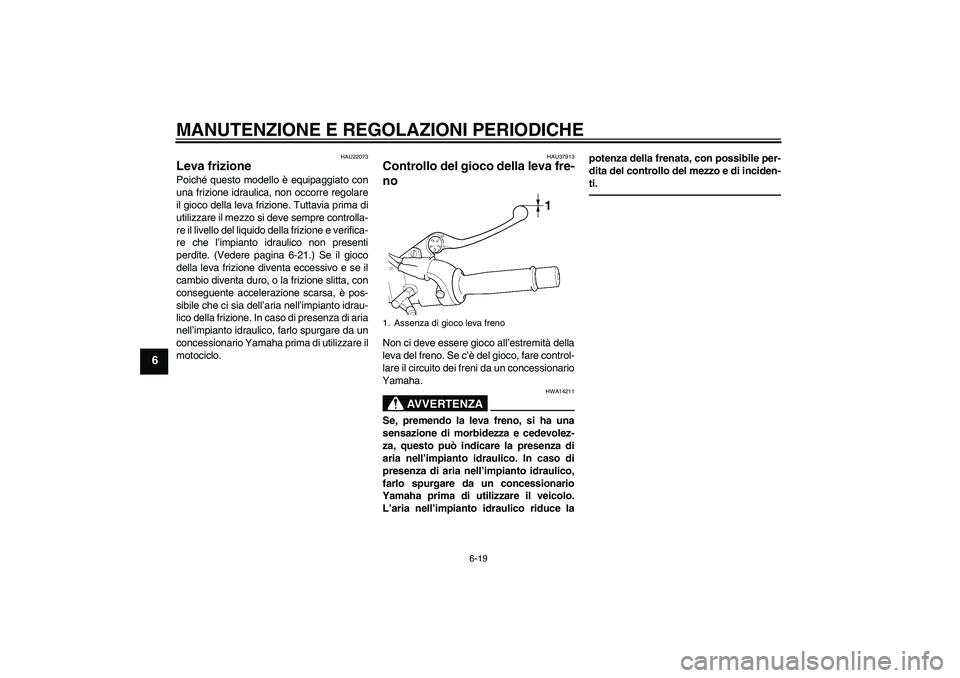

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-19
6
HAU22073
Leva frizione Poiché questo modello è equipaggiato con
una frizione idraulica, non occorre regolare
il gioco della leva frizione. Tuttavia prima di
utilizzare il mezzo si deve sempre controlla-
re il livello del liquido della frizione e verifica-
re che l’impianto idraulico non presenti
perdite. (Vedere pagina 6-21.) Se il gioco
della leva frizione diventa eccessivo e se il
cambio diventa duro, o la frizione slitta, con
conseguente accelerazione scarsa, è pos-
sibile che ci sia dell’aria nell’impianto idrau-
lico della frizione. In caso di presenza di aria
nell’impianto idraulico, farlo spurgare da un
concessionario Yamaha prima di utilizzare il
motociclo.
HAU37913
Controllo del gioco della leva fre-
no Non ci deve essere gioco all’estremità della
leva del freno. Se c’è del gioco, fare control-
lare il circuito dei freni da un concessionario
Yamaha.
AVVERTENZA
HWA14211
Se, premendo la leva freno, si ha una
sensazione di morbidezza e cedevolez-
za, questo può indicare la presenza di
aria nell’impianto idraulico. In caso di
presenza di aria nell’impianto idraulico,
farlo spurgare da un concessionario
Yamaha prima di utilizzare il veicolo.
L’aria nell’impianto idraulico riduce lapotenza della frenata, con possibile per-
dita del controllo del mezzo e di inciden-
ti.1. Assenza di gioco leva freno
1
U5WMH8H0.book Page 19 Tuesday, August 17, 2010 10:22 AM

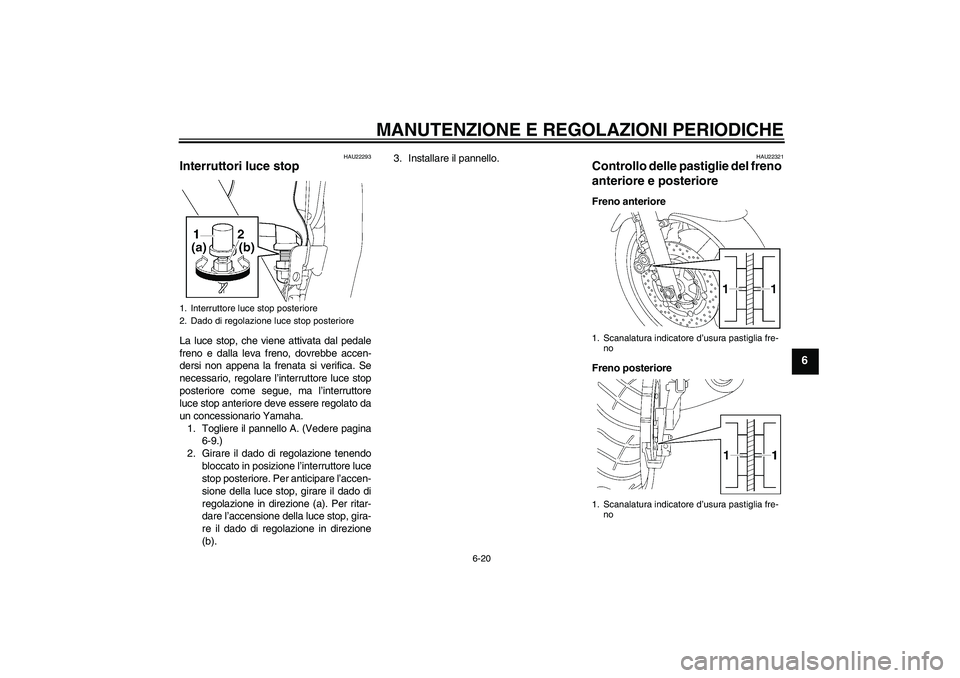

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-20
6
HAU22293
Interruttori luce stop La luce stop, che viene attivata dal pedale
freno e dalla leva freno, dovrebbe accen-
dersi non appena la frenata si verifica. Se
necessario, regolare l’interruttore luce stop
posteriore come segue, ma l’interruttore
luce stop anteriore deve essere regolato da
un concessionario Yamaha.
1. Togliere il pannello A. (Vedere pagina
6-9.)
2. Girare il dado di regolazione tenendo
bloccato in posizione l’interruttore luce
stop posteriore. Per anticipare l’accen-
sione della luce stop, girare il dado di
regolazione in direzione (a). Per ritar-
dare l’accensione della luce stop, gira-
re il dado di regolazione in direzione
(b).3. Installare il pannello.
HAU22321
Controllo delle pastiglie del freno
anteriore e posteriore Freno anteriore
Freno posteriore
1. Interruttore luce stop posteriore
2. Dado di regolazione luce stop posteriore
1. Scanalatura indicatore d’usura pastiglia fre-
no
1. Scanalatura indicatore d’usura pastiglia fre-
no
U5WMH8H0.book Page 20 Tuesday, August 17, 2010 10:22 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-21
6
Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Ciascuna pasti-
glia del freno è provvista di una scanalatura
di indicazione usura, che consente di verifi-
care l’usura della pastiglia senza dover di-
sassemblare il freno. Per controllare l’usura
delle pastiglie, controllare le scanalature di
indicazione usura. Se una pastiglia si è usu-
rata al punto che la scanalatura di indicazio-
ne usura è quasi scomparsa, fare sostituire
in gruppo le pastiglie dei freni da un conces-
sionario Yamaha.
HAU22680
Controllo dei livelli del liquido
freni e del liquido frizione Freno anteriore
Freno posterioreFrizione
Una quantità insufficiente di liquido freni la-
sciar entrare aria negli impianti dei freni o
della frizione, rendendoli inefficienti.
Prima di utilizzare il mezzo, controllare che
il livello del liquido freni sia superiore al rife-
rimento del minimo e rabboccare, se neces-
sario. Un livello basso del liquido freni può
indicare che le pastiglie freni sono usurate
e/o la presenza di perdite nell’impianto fre-
nante. Se il livello del liquido dei freni è bas-
so, controllare l’usura delle pastiglie e
verificare che non ci siano perdite nell’im-
pianto frenante.
NOTAIl serbatoio del liquido freno posteriore si
trova dietro il pannello A. (Vedere pagina
6-9.)
1. Riferimento di livello min.
1. Riferimento di livello min.
1
1. Riferimento di livello min.
1
U5WMH8H0.book Page 21 Tuesday, August 17, 2010 10:22 AM

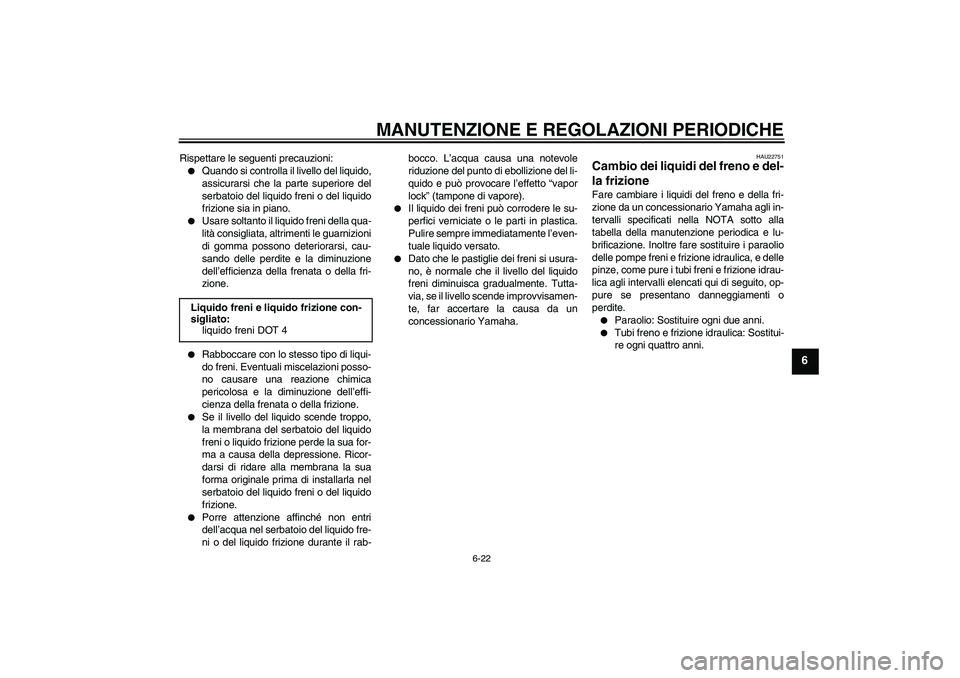

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-22
6
Rispettare le seguenti precauzioni:

Quando si controlla il livello del liquido,
assicurarsi che la parte superiore del
serbatoio del liquido freni o del liquido
frizione sia in piano.


Usare soltanto il liquido freni della qua-
lità consigliata, altrimenti le guarnizioni
di gomma possono deteriorarsi, cau-
sando delle perdite e la diminuzione
dell’efficienza della frenata o della fri-
zione.


Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata o della frizione.


Se il livello del liquido scende troppo,
la membrana del serbatoio del liquido
freni o liquido frizione perde la sua for-
ma a causa della depressione. Ricor-
darsi di ridare alla membrana la sua
forma originale prima di installarla nel
serbatoio del liquido freni o del liquido
frizione.


Porre attenzione affinché non entri
dell’acqua nel serbatoio del liquido fre-
ni o del liquido frizione durante il rab-bocco. L’acqua causa una notevole
riduzione del punto di ebollizione del li-
quido e può provocare l’effetto “vapor
lock” (tampone di vapore).


Il liquido dei freni può corrodere le su-
perfici verniciate o le parti in plastica.
Pulire sempre immediatamente l’even-
tuale liquido versato.


Dato che le pastiglie dei freni si usura-
no, è normale che il livello del liquido
freni diminuisca gradualmente. Tutta-
via, se il livello scende improvvisamen-
te, far accertare la causa da un
concessionario Yamaha.
HAU22751
Cambio dei liquidi del freno e del-
la frizione Fare cambiare i liquidi del freno e della fri-
zione da un concessionario Yamaha agli in-
tervalli specificati nella NOTA sotto alla
tabella della manutenzione periodica e lu-
brificazione. Inoltre fare sostituire i paraolio
delle pompe freni e frizione idraulica, e delle
pinze, come pure i tubi freni e frizione idrau-
lica agli intervalli elencati qui di seguito, op-
pure se presentano danneggiamenti o
perdite.

Paraolio: Sostituire ogni due anni.


Tubi freno e frizione idraulica: Sostitui-
re ogni quattro anni. Liquido freni e liquido frizione con-
sigliato:
liquido freni DOT 4
U5WMH8H0.book Page 22 Tuesday, August 17, 2010 10:22 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-23
6

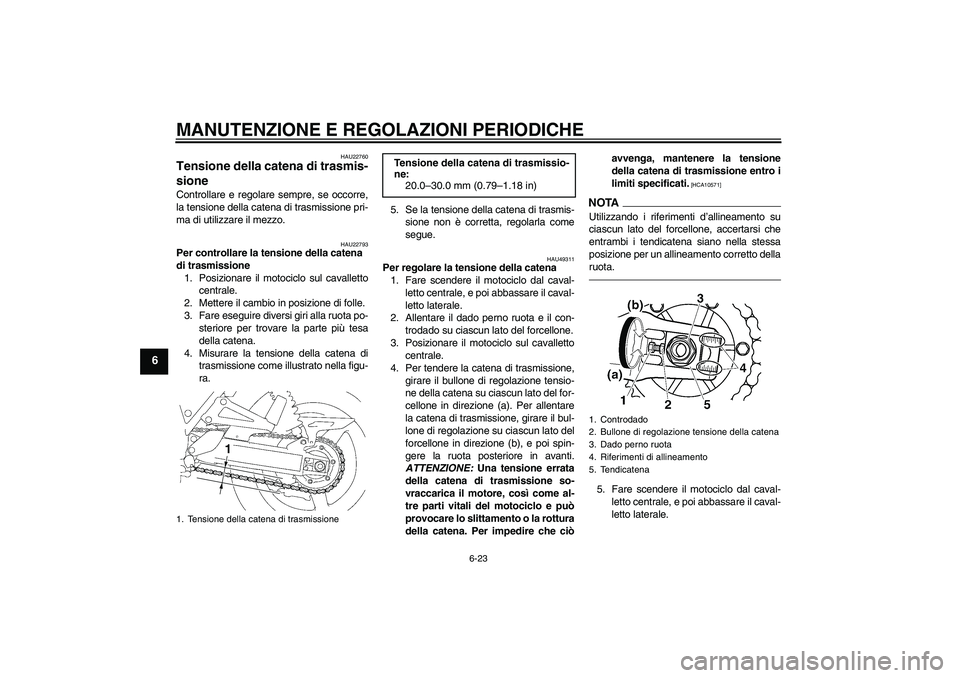

HAU22760
Tensione della catena di trasmis-
sione Controllare e regolare sempre, se occorre,
la tensione della catena di trasmissione pri-
ma di utilizzare il mezzo.
HAU22793
Per controllare la tensione della catena
di trasmissione
1. Posizionare il motociclo sul cavalletto
centrale.
2. Mettere il cambio in posizione di folle.
3. Fare eseguire diversi giri alla ruota po-
steriore per trovare la parte più tesa
della catena.
4. Misurare la tensione della catena di
trasmissione come illustrato nella figu-
ra.5. Se la tensione della catena di trasmis-
sione non è corretta, regolarla come
segue.
HAU49311
Per regolare la tensione della catena
1. Fare scendere il motociclo dal caval-
letto centrale, e poi abbassare il caval-
letto laterale.
2. Allentare il dado perno ruota e il con-
trodado su ciascun lato del forcellone.
3. Posizionare il motociclo sul cavalletto
centrale.
4. Per tendere la catena di trasmissione,
girare il bullone di regolazione tensio-
ne della catena su ciascun lato del for-
cellone in direzione (a). Per allentare
la catena di trasmissione, girare il bul-
lone di regolazione su ciascun lato del
forcellone in direzione (b), e poi spin-
gere la ruota posteriore in avanti.
ATTENZIONE: Una tensione errata
della catena di trasmissione so-
vraccarica il motore, così come al-
tre parti vitali del motociclo e può
provocare lo slittamento o la rottura
della catena. Per impedire che ciòavvenga, mantenere la tensione
della catena di trasmissione entro i
limiti specificati.
[HCA10571]
NOTAUtilizzando i riferimenti d’allineamento su
ciascun lato del forcellone, accertarsi che
entrambi i tendicatena siano nella stessa
posizione per un allineamento corretto della
ruota.5. Fare scendere il motociclo dal caval-
letto centrale, e poi abbassare il caval-
letto laterale.
1. Tensione della catena di trasmissione
1
Tensione della catena di trasmissio-
ne:
20.0–30.0 mm (0.79–1.18 in)
1. Controdado
2. Bullone di regolazione tensione della catena
3. Dado perno ruota
4. Riferimenti di allineamento
5. Tendicatena
U5WMH8H0.book Page 23 Tuesday, August 17, 2010 10:22 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-24
6

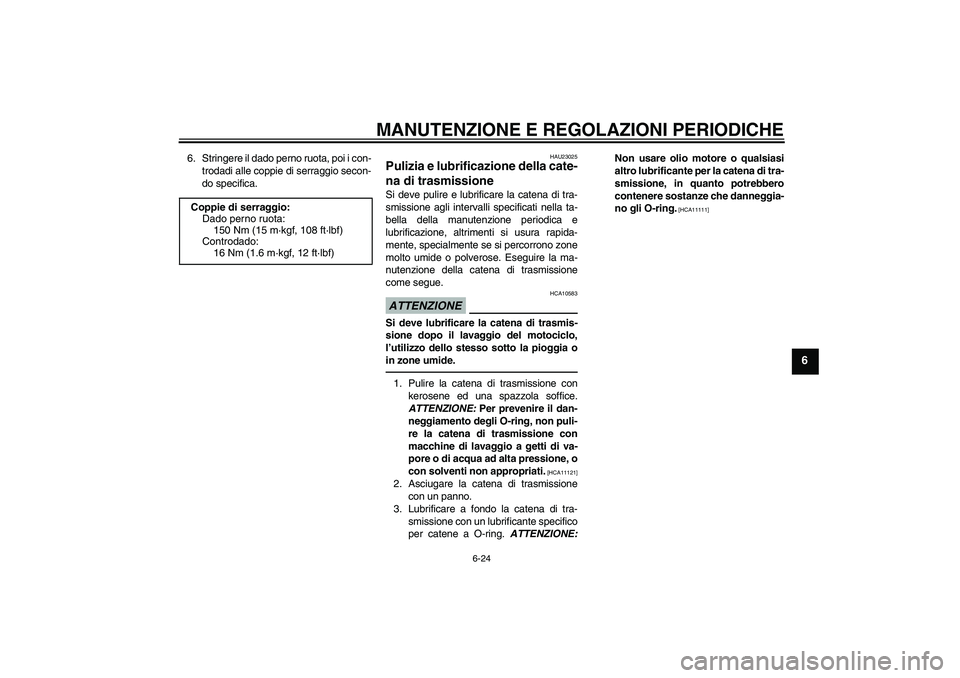

6. Stringere il dado perno ruota, poi i con-
trodadi alle coppie di serraggio secon-
do specifica.
HAU23025
Pulizia e lubrificazione della cate-
na di trasmissione Si deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrimenti si usura rapida-
mente, specialmente se si percorrono zone
molto umide o polverose. Eseguire la ma-
nutenzione della catena di trasmissione
come segue.ATTENZIONE
HCA10583
Si deve lubrificare la catena di trasmis-
sione dopo il lavaggio del motociclo,
l’utilizzo dello stesso sotto la pioggia o
in zone umide.1. Pulire la catena di trasmissione con
kerosene ed una spazzola soffice.
ATTENZIONE: Per prevenire il dan-
neggiamento degli O-ring, non puli-
re la catena di trasmissione con
macchine di lavaggio a getti di va-
pore o di acqua ad alta pressione, o
con solventi non appropriati.
[HCA11121]
2. Asciugare la catena di trasmissione
con un panno.
3. Lubrificare a fondo la catena di tra-
smissione con un lubrificante specifico
per catene a O-ring. ATTENZIONE:Non usare olio motore o qualsiasi
altro lubrificante per la catena di tra-
smissione, in quanto potrebbero
contenere sostanze che danneggia-
no gli O-ring.
[HCA11111]
Coppie di serraggio:
Dado perno ruota:
150 Nm (15 m·kgf, 108 ft·lbf)
Controdado:
16 Nm (1.6 m·kgf, 12 ft·lbf)
U5WMH8H0.book Page 24 Tuesday, August 17, 2010 10:22 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-25
6
HAU23095
Controllo e lubrificazione dei
cavi Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento di tutti i cavi di coman-
do e le condizioni dei cavi, e lubrificare le
estremità cavi, se necessario. Se un cavo è
danneggiato o non si muove agevolmente,
farlo controllare o sostituire da un conces-
sionario Yamaha. AVVERTENZA! Even-
tuali danni al corpo esterno dei cavi
possono comportare l’arrugginimento
dei cavi all’interno e interferire sul movi-
mento dei cavi stessi. Se i cavi sono
danneggiati, sostituirli al più presto pos-
sibile per prevenire condizioni di manca-
ta sicurezza.
[HWA10711]HAU23114
Controllo e lubrificazione della
manopola e del cavo accelerato-
re Prima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabella di manutenzione pe-
riodica.
Il cavo acceleratore è equipaggiato con una
copertura in gomma. Accertarsi che la co-
pertura sia installata correttamente. Anche
se installata correttamente, la copertura
non protegge completamente il cavo
dall’eventuale penetrazione di acqua. Per-
tanto, prestare attenzione a non versare ac-
qua direttamente sulla copertura o sul cavo
quando si lava il veicolo. Se il cavo o la co-
pertura si sporcano, pulirli con un panno
umido.
HAU44272
Controllo e lubrificazione dei pe-
dali freno e cambio Pedale freno
Pedale cambio
Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento dei pedali freno e cam-
bio e lubrificare, se necessario, i perni di
guida dei pedali. Lubrificante consigliato:
lubrificante Yamaha per catene e
cavi o olio per motori
U5WMH8H0.book Page 25 Tuesday, August 17, 2010 10:22 AM
