YAMAHA XJR 1300 2011 Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-26
6
HAU43600
Controllo e lubrificazione delle
leve freno e frizione Leva freno
Leva frizione
Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento delle leve freno e frizio-
ne e lubrificare, se necessario, i perni di
guida delle leve. Lubrificante consigliato:
Grasso a base di sapone di litio
Lubrificante consigliato:
Grasso al silicone
U5WMH8H0.book Page 26 Tuesday, August 17, 2010 10:22 AM

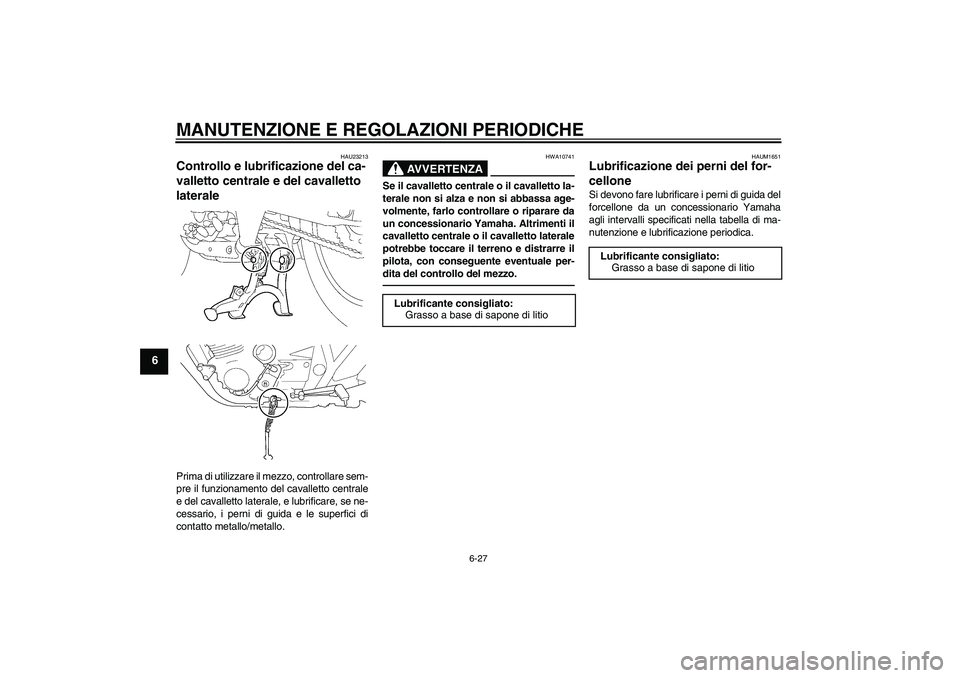

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-27
6
HAU23213
Controllo e lubrificazione del ca-
valletto centrale e del cavalletto
laterale Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del cavalletto centrale
e del cavalletto laterale, e lubrificare, se ne-
cessario, i perni di guida e le superfici di
contatto metallo/metallo.
AVVERTENZA
HWA10741
Se il cavalletto centrale o il cavalletto la-
terale non si alza e non si abbassa age-
volmente, farlo controllare o riparare da
un concessionario Yamaha. Altrimenti il
cavalletto centrale o il cavalletto laterale
potrebbe toccare il terreno e distrarre il
pilota, con conseguente eventuale per-
dita del controllo del mezzo.
HAUM1651
Lubrificazione dei perni del for-
cellone Si devono fare lubrificare i perni di guida del
forcellone da un concessionario Yamaha
agli intervalli specificati nella tabella di ma-
nutenzione e lubrificazione periodica.
Lubrificante consigliato:
Grasso a base di sapone di litio
Lubrificante consigliato:
Grasso a base di sapone di litio
U5WMH8H0.book Page 27 Tuesday, August 17, 2010 10:22 AM

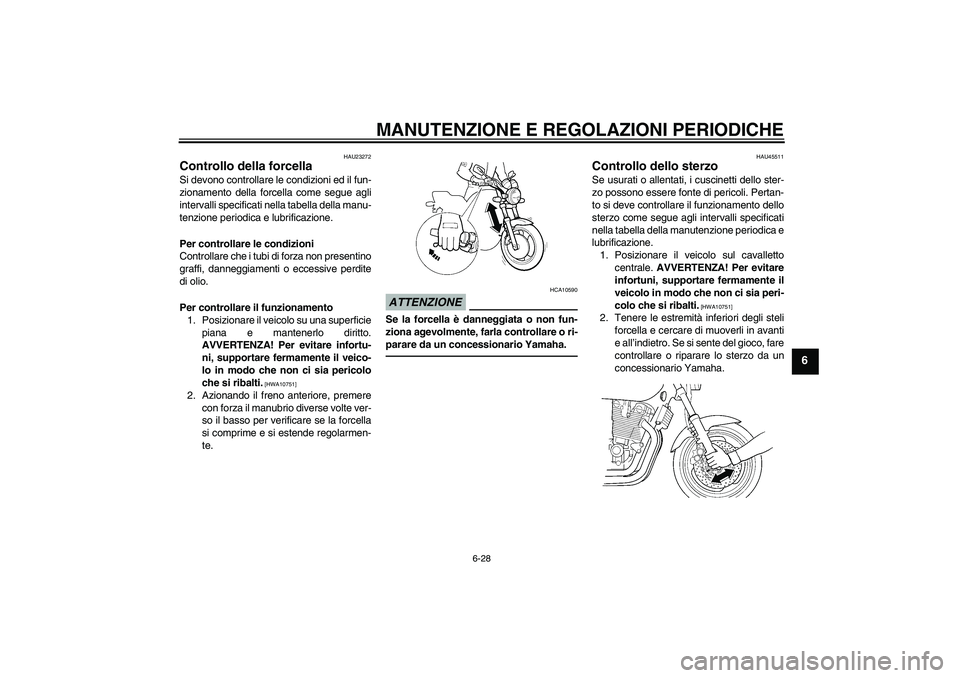

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-28
6
HAU23272
Controllo della forcella Si devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
Per controllare le condizioni
Controllare che i tubi di forza non presentino
graffi, danneggiamenti o eccessive perdite
di olio.
Per controllare il funzionamento
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortu-
ni, supportare fermamente il veico-
lo in modo che non ci sia pericolo
che si ribalti.
[HWA10751]
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
ATTENZIONE
HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
HAU45511
Controllo dello sterzo Se usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione.
1. Posizionare il veicolo sul cavalletto
centrale. AVVERTENZA! Per evitare
infortuni, supportare fermamente il
veicolo in modo che non ci sia peri-
colo che si ribalti.
[HWA10751]
2. Tenere le estremità inferiori degli steli
forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco, fare
controllare o riparare lo sterzo da un
concessionario Yamaha.
U5WMH8H0.book Page 28 Tuesday, August 17, 2010 10:22 AM

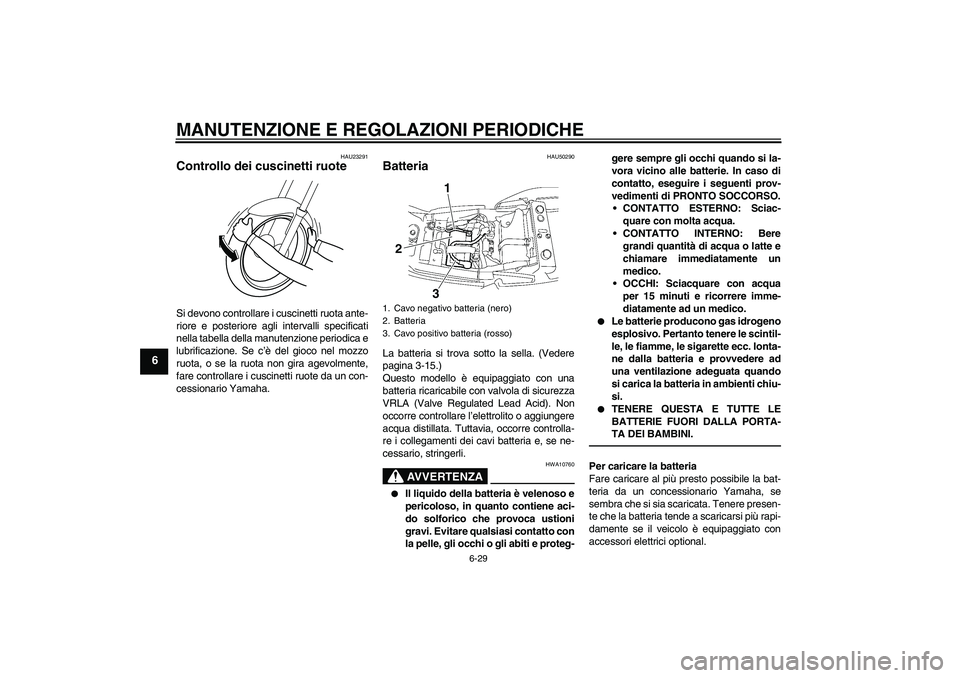

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-29
6
HAU23291
Controllo dei cuscinetti ruote Si devono controllare i cuscinetti ruota ante-
riore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
HAU50290
Batteria La batteria si trova sotto la sella. (Vedere
pagina 3-15.)
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non
occorre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.
AVVERTENZA
HWA10760


Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.


Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.


TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-
TA DEI BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più rapi-
damente se il veicolo è equipaggiato con
accessori elettrici optional.
1. Cavo negativo batteria (nero)
2. Batteria
3. Cavo positivo batteria (rosso)
1
3
2
U5WMH8H0.book Page 29 Tuesday, August 17, 2010 10:22 AM

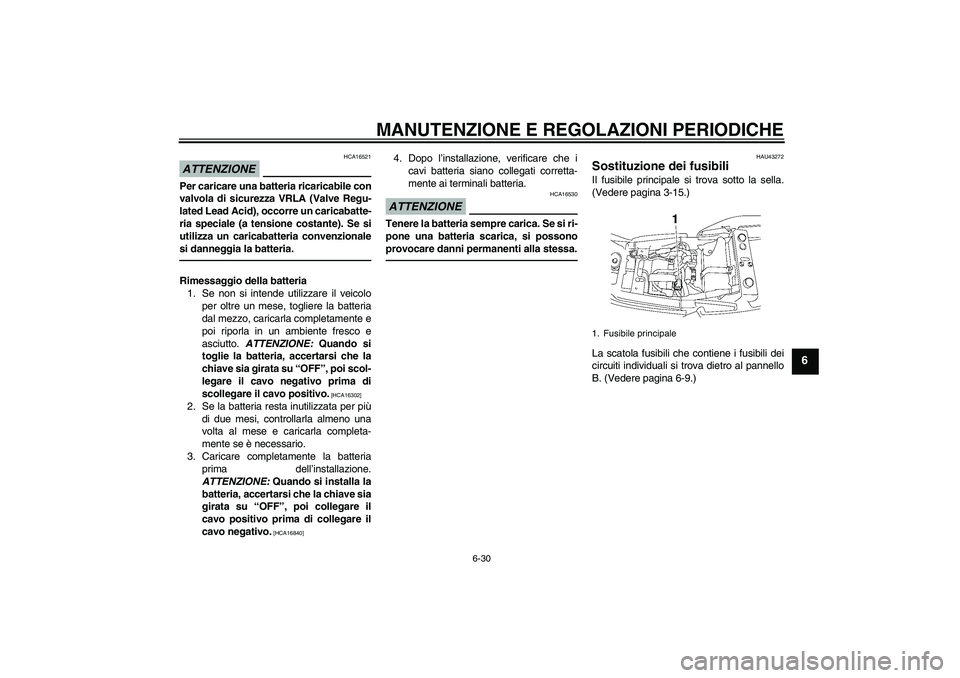

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-30
6
ATTENZIONE
HCA16521
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Regu-
lated Lead Acid), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionale
si danneggia la batteria.Rimessaggio della batteria
1. Se non si intende utilizzare il veicolo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
toglie la batteria, accertarsi che la
chiave sia girata su “OFF”, poi scol-
legare il cavo negativo prima di
scollegare il cavo positivo.
[HCA16302]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
ATTENZIONE: Quando si installa la
batteria, accertarsi che la chiave sia
girata su “OFF”, poi collegare il
cavo positivo prima di collegare il
cavo negativo.
[HCA16840]
4. Dopo l’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali batteria.ATTENZIONE
HCA16530
Tenere la batteria sempre carica. Se si ri-
pone una batteria scarica, si possono
provocare danni permanenti alla stessa.
HAU43272
Sostituzione dei fusibili Il fusibile principale si trova sotto la sella.
(Vedere pagina 3-15.)
La scatola fusibili che contiene i fusibili dei
circuiti individuali si trova dietro al pannello
B. (Vedere pagina 6-9.)1. Fusibile principale
U5WMH8H0.book Page 30 Tuesday, August 17, 2010 10:22 AM

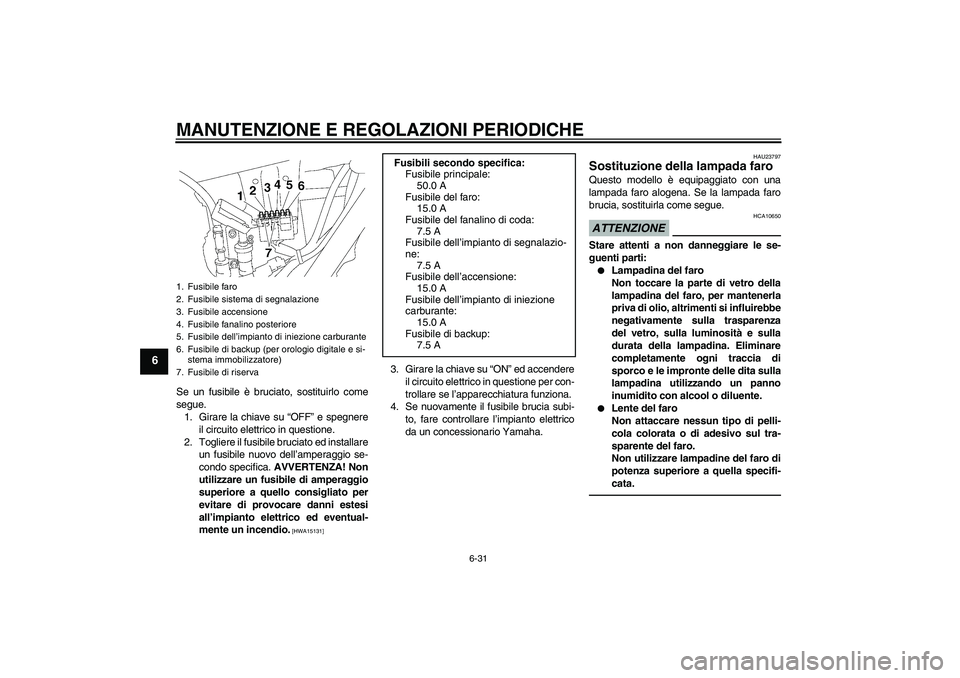

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-31
6
Se un fusibile è bruciato, sostituirlo come
segue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installare
un fusibile nuovo dell’amperaggio se-
condo specifica. AVVERTENZA! Non
utilizzare un fusibile di amperaggio
superiore a quello consigliato per
evitare di provocare danni estesi
all’impianto elettrico ed eventual-
mente un incendio.
[HWA15131]
3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per con-
trollare se l’apparecchiatura funziona.
4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
HAU23797
Sostituzione della lampada faro Questo modello è equipaggiato con una
lampada faro alogena. Se la lampada faro
brucia, sostituirla come segue.ATTENZIONE
HCA10650
Stare attenti a non danneggiare le se-
guenti parti:

Lampadina del faro
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenza
del vetro, sulla luminosità e sulla
durata della lampadina. Eliminare
completamente ogni traccia di
sporco e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.


Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di adesivo sul tra-
sparente del faro.
Non utilizzare lampadine del faro di
potenza superiore a quella specifi-
cata.
1. Fusibile faro
2. Fusibile sistema di segnalazione
3. Fusibile accensione
4. Fusibile fanalino posteriore
5. Fusibile dell’impianto di iniezione carburante
6. Fusibile di backup (per orologio digitale e si-
stema immobilizzatore)
7. Fusibile di riserva
Fusibili secondo specifica:
Fusibile principale:
50.0 A
Fusibile del faro:
15.0 A
Fusibile del fanalino di coda:
7.5 A
Fusibile dell’impianto di segnalazio-
ne:
7.5 A
Fusibile dell’accensione:
15.0 A
Fusibile dell’impianto di iniezione
carburante:
15.0 A
Fusibile di backup:
7.5 A
U5WMH8H0.book Page 31 Tuesday, August 17, 2010 10:22 AM

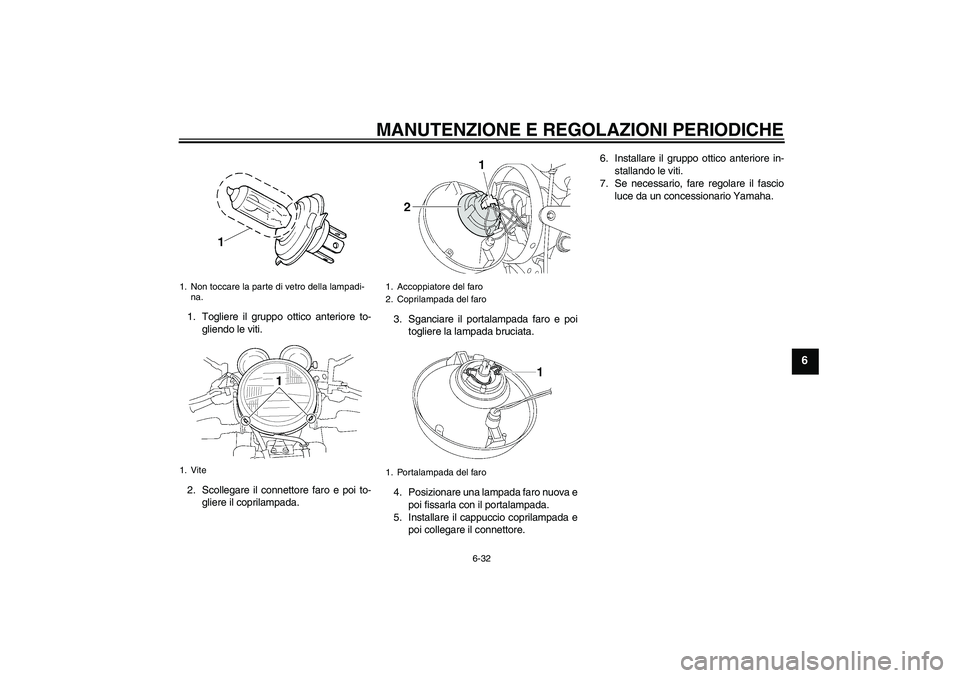

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-32
6
1. Togliere il gruppo ottico anteriore to-
gliendo le viti.
2. Scollegare il connettore faro e poi to-
gliere il coprilampada.3. Sganciare il portalampada faro e poi
togliere la lampada bruciata.
4. Posizionare una lampada faro nuova e
poi fissarla con il portalampada.
5. Installare il cappuccio coprilampada e
poi collegare il connettore.6. Installare il gruppo ottico anteriore in-
stallando le viti.
7. Se necessario, fare regolare il fascio
luce da un concessionario Yamaha.1. Non toccare la parte di vetro della lampadi-
na.
1. Vite
1. Accoppiatore del faro
2. Coprilampada del faro
1. Portalampada del faro
U5WMH8H0.book Page 32 Tuesday, August 17, 2010 10:22 AM

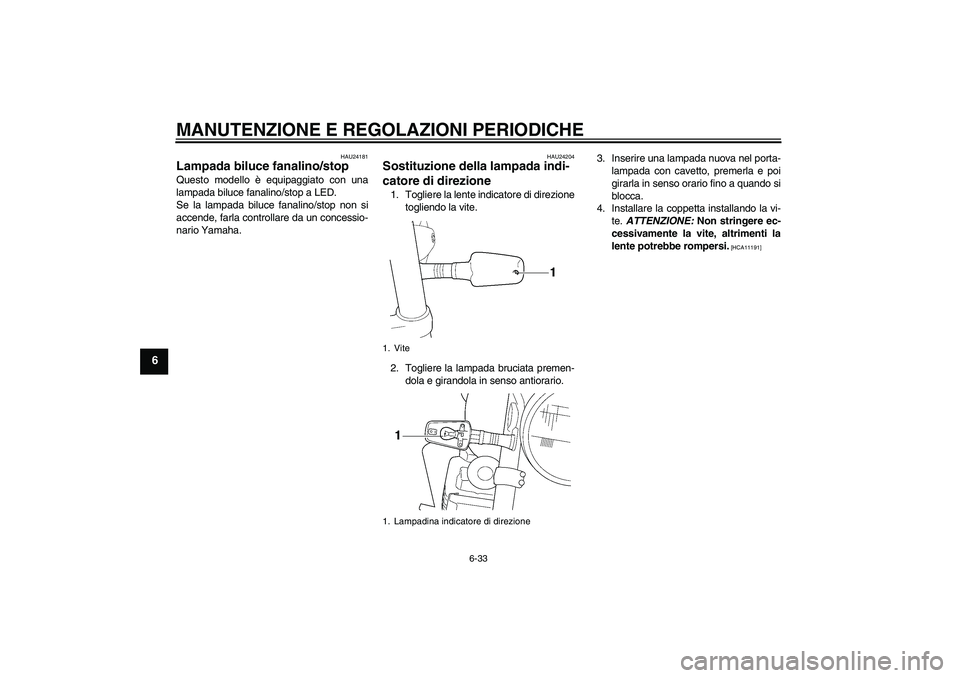

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-33
6
HAU24181
Lampada biluce fanalino/stop Questo modello è equipaggiato con una
lampada biluce fanalino/stop a LED.
Se la lampada biluce fanalino/stop non si
accende, farla controllare da un concessio-
nario Yamaha.
HAU24204
Sostituzione della lampada indi-
catore di direzione 1. Togliere la lente indicatore di direzione
togliendo la vite.
2. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.3. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la coppetta installando la vi-
te. ATTENZIONE: Non stringere ec-
cessivamente la vite, altrimenti la
lente potrebbe rompersi.
[HCA11191]
1. Vite
1. Lampadina indicatore di direzione
U5WMH8H0.book Page 33 Tuesday, August 17, 2010 10:22 AM

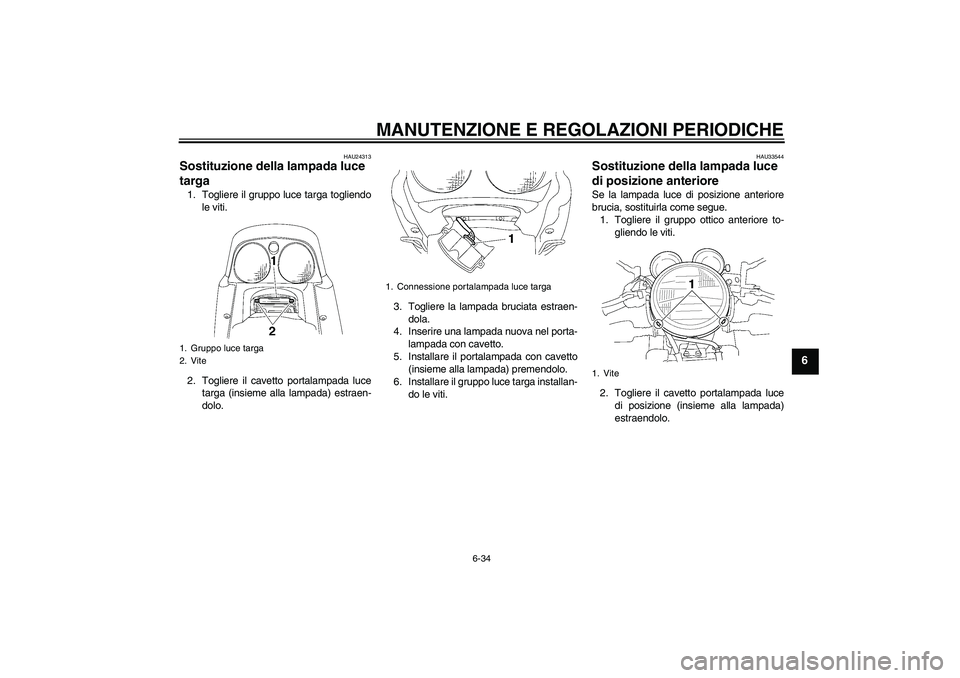

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-34
6
HAU24313
Sostituzione della lampada luce
targa 1. Togliere il gruppo luce targa togliendo
le viti.
2. Togliere il cavetto portalampada luce
targa (insieme alla lampada) estraen-
dolo.3. Togliere la lampada bruciata estraen-
dola.
4. Inserire una lampada nuova nel porta-
lampada con cavetto.
5. Installare il portalampada con cavetto
(insieme alla lampada) premendolo.
6. Installare il gruppo luce targa installan-
do le viti.
HAU33544
Sostituzione della lampada luce
di posizione anteriore Se la lampada luce di posizione anteriore
brucia, sostituirla come segue.
1. Togliere il gruppo ottico anteriore to-
gliendo le viti.
2. Togliere il cavetto portalampada luce
di posizione (insieme alla lampada)
estraendolo.
1. Gruppo luce targa
2. Vite
1. Connessione portalampada luce targa
1. Vite
U5WMH8H0.book Page 34 Tuesday, August 17, 2010 10:22 AM

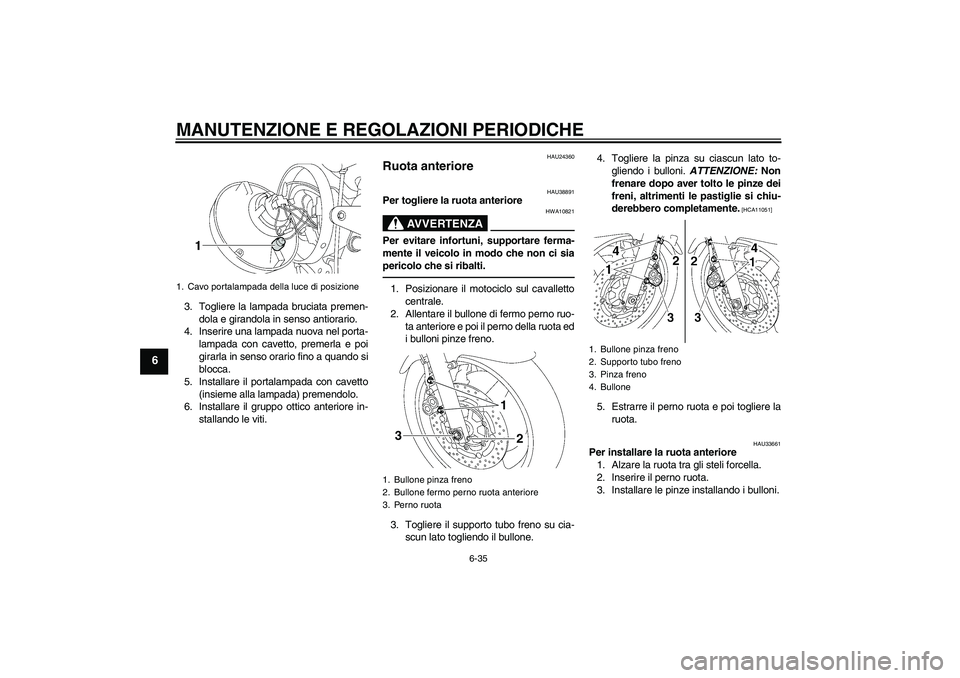

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-35
6
3. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.
4. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
5. Installare il portalampada con cavetto
(insieme alla lampada) premendolo.
6. Installare il gruppo ottico anteriore in-
stallando le viti.
HAU24360
Ruota anteriore
HAU38891
Per togliere la ruota anteriore
AVVERTENZA
HWA10821
Per evitare infortuni, supportare ferma-
mente il veicolo in modo che non ci sia
pericolo che si ribalti.1. Posizionare il motociclo sul cavalletto
centrale.
2. Allentare il bullone di fermo perno ruo-
ta anteriore e poi il perno della ruota ed
i bulloni pinze freno.
3. Togliere il supporto tubo freno su cia-
scun lato togliendo il bullone.4. Togliere la pinza su ciascun lato to-
gliendo i bulloni. ATTENZIONE: Non
frenare dopo aver tolto le pinze dei
freni, altrimenti le pastiglie si chiu-
derebbero completamente.
[HCA11051]
5. Estrarre il perno ruota e poi togliere la
ruota.
HAU33661
Per installare la ruota anteriore
1. Alzare la ruota tra gli steli forcella.
2. Inserire il perno ruota.
3. Installare le pinze installando i bulloni.
1. Cavo portalampada della luce di posizione
1. Bullone pinza freno
2. Bullone fermo perno ruota anteriore
3. Perno ruota
3
2 1
1. Bullone pinza freno
2. Supporto tubo freno
3. Pinza freno
4. Bullone
U5WMH8H0.book Page 35 Tuesday, August 17, 2010 10:22 AM
