YAMAHA XJR 1300 2013 Manuale duso (in Italian)

CARATTERISTICHE TECNICHE
8-2
8
5ª:1.115 (29/26)
Parte ciclistica:Tipo di telaio:
A doppia culla
Angolo di incidenza: 25.50 grado
Avancorsa: 100 mm (3.9 in)Pneumatico anteriore:Tipo:Senza camera d'aria
Misura: 120/70 ZR17M/C (58W)
Produttore/modello:
DUNLOP/D252F LPneumatico posteriore:Tipo: Senza camera d'aria
Misura:
180/55 ZR17M/C (73W)
Produttore/modello: DUNLOP/D252 LCarico:Carico massimo:
205 kg (452 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:0–90 kg (0–198 lb)
Anteriore:250 kPa (2.50 kgf/cm², 36 psi) Posteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Condizione di carico: 90–205 kg (198–452 lb)
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm², 42 psi)
Marcia ad alta velocità: Anteriore:250 kPa (2.50 kgf/cm², 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm², 42 psi)
Ruota anteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio: 17M/C x MT3.50Ruota posteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio: 17M/C x MT5.50Freno anteriore:Tipo:A doppio disco
Comando: Con la mano destra
Liquido consigliato:
DOT 4Freno posteriore:Tipo:A disco singolo Comando:
Con il piede destro
Liquido consigliato: DOT 4
Sospensione anteriore:Tipo:Forcella telescopica
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore idraulico
Escursione ruota:
130.0 mm (5.12 in)Sospensione posteriore:Tipo:Forcellone oscillante
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota: 110.0 mm (4.33 in)Impianto elettrico:Sistema d’accensione:
TCI
Sistema di carica: Generatore a C.A.Batteria:Modello:
YTZ14S
Tensione, capacità: 12 V, 11.2 AhFaro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 60.0 W/55.0 W × 1
U5WMH9H0.book Page 2 Monday, December 3, 2012 11:04 AM

CARATTERISTICHE TECNICHE
8-3
8
Lampada biluce fanalino/stop:LED
Indicatore di direzione anteriore: 12 V, 21.0 W × 2
Indicatore di direzione posteriore:
12 V, 21.0 W × 2
Luce ausiliaria: 12 V, 4.0 W × 1
Luce targa: 12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle: 12 V, 1.7 W × 1
Spia abbagliante: 12 V, 1.7 W × 1
Spia del livello dell’olio:
12 V, 1.7 W × 1
Spia degli indicatori di direzione: 12 V, 1.7 W × 2
Spia problemi al motore: 12 V, 1.7 W × 1
Spia del sistema immobilizzatore:
LEDFusibili:Fusibile principale:50.0 A
Fusibile del faro:
15.0 A
Fusibile del fanalino di coda: 7.5 A
Fusibile dell’impianto di segnalazione: 7.5 A Fusibile dell’accensione:
15.0 A
Fusibile dell’impianto di iniezione carburante: 15.0 A
Fusibile di backup:
7.5 A
U5WMH9H0.book Page 3 Monday, December 3, 2012 11:04 AM

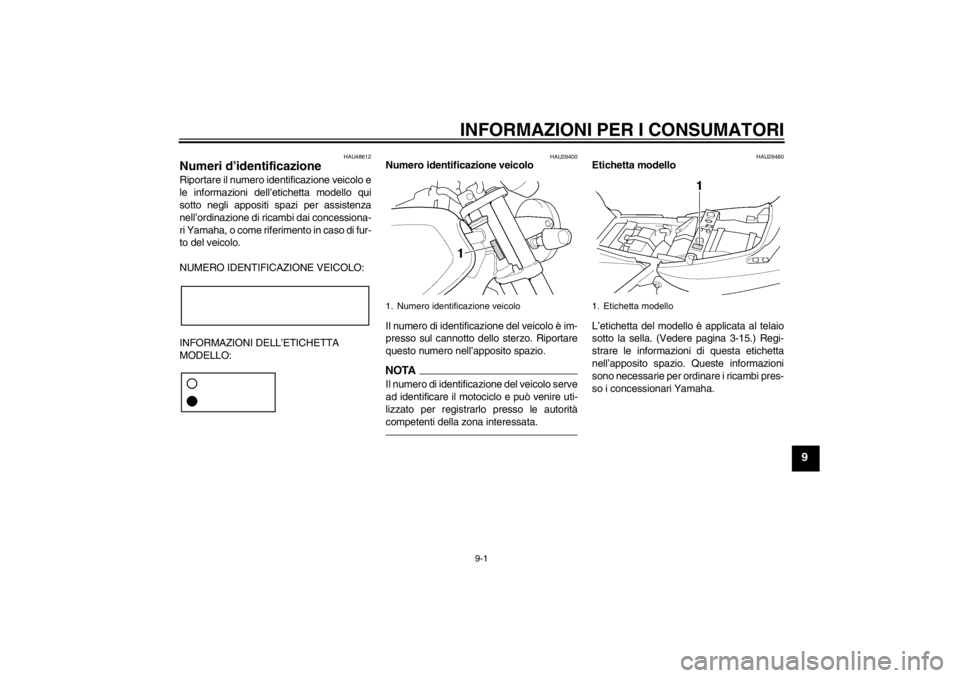

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU48612
Numeri d’identificazione Riportare il numero identificazione veicolo e
le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessiona-
ri Yamaha, o come riferimento in caso di fur-
to del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26480
Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella. (Vedere pagina 3-15.) Regi-
strare le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi pres-
so i concessionari Yamaha.
1. Numero identificazione veicolo
1. Etichetta modello
U5WMH9H0.book Page 1 Monday, December 3, 2012 11:04 AM

INDICE ANALITICOAAccensione del motore ........................... 5-1
Allarme antifurto (optional) ...................... 3-9
Assiemi ammortizzatori, regolazione .... 3-18
Attacchi cinghie portabagagli ................ 3-21BBatteria.................................................. 6-30
Blocchetto accensione/bloccasterzo ....... 3-2CCambi di marcia ...................................... 5-2
Candele, controllo ................................. 6-10
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-13
Carburante, consigli per ridurne il consumo ............................................... 5-3
Catena di trasmissione, pulizia e lubrificazione....................................... 6-25
Cavalletto centrale e cavalletto laterale, controllo e lubrificazione ....... 6-27
Cavalletto laterale ................................. 3-22
Cavi, controllo e lubrificazione .............. 6-25
Commutatore luce abbagliante/ anabbagliante ....................................... 3-9
Contagiri.................................................. 3-5
Convertitori catalitici .............................. 3-15
Cuscinetti ruote, controllo ..................... 6-29DDisplay multifunzione .............................. 3-5EElemento filtrante e tubo ispezione, sostituzione e pulizia .......................... 6-14
Etichetta modello .................................... 9-1FForcella, controllo.................................. 6-28 Forcella, regolazione ............................ 3-16
Fusibili, sostituzione ............................. 6-31
GGioco della leva freno, controllo ........... 6-19
Gioco della manopola acceleratore,
controllo.............................................. 6-15
Gioco valvole ........................................ 6-16IInformazioni di sicurezza ........................ 1-1
Interruttore avviamento......................... 3-10
Interruttore dell’avvisatore acustico ...... 3-10
Interruttore di arresto motore ................ 3-10
Interruttore di segnalazione luce abbagliante........................................... 3-9
Interruttore indicatori di direzione ........... 3-9
Interruttore luci d’emergenza ................ 3-10
Interruttori luce stop .............................. 6-20
Interruttori manubrio ............................... 3-9KKit attrezzi ............................................... 6-2LLampada biluce fanalino/stop ............... 6-33
Lampada faro, sostituzione .................. 6-32
Lampada indicatore di direzione, sostituzione ........................................ 6-34
Lampada luce di posizione anteriore, sostituzione ........................................ 6-35
Lampada luce targa, sostituzione ......... 6-34
Leva freno............................................. 3-11
Leva frizione ................................ 3-10, 6-19
Leve freno e frizione, controllo e
lubrificazione ...................................... 6-27
Liquidi del freno e della frizione, cambio................................................ 6-23 Livelli del liquido freni e del liquido
della frizione, controllo ........................ 6-21
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-26
Manutenzione e lubrificazione, periodica ............................................... 6-5
Manutenzione, sistema di controllo emissioni ............................................... 6-3NNumeri d’identificazione .......................... 9-1
Numero identificazione veicolo ............... 9-1OOlio motore e elemento filtro olio .......... 6-11PPannelli, rimozione ed installazione ........ 6-9
Parcheggio .............................................. 5-4
Pastiglie del freno anteriore e posteriore, controllo ............................ 6-21
Pedale cambio ...................................... 3-11
Pedale del freno .................................... 3-12
Pedali freno e cambio, controllo e lubrificazione ....................................... 6-26
Perni del forcellone, lubrificazione ........ 6-28
Pneumatici ............................................ 6-16
Portacasco ............................................ 3-16
Posizioni dei componenti ........................ 2-1
Pulizia...................................................... 7-1RRicerca ed eliminazione guasti ............. 6-38
Rimessaggio ........................................... 7-3
Rodaggio ................................................. 5-3
Ruota (anteriore) ................................... 6-36
Ruota (posteriore) ................................. 6-37
U5WMH9H0.book Page 1 Monday, December 3, 2012 11:04 AM

INDICE ANALITICO
Ruote .................................................... 6-19SSella...................................................... 3-15
Sistema d’interruzione circuito accensione ......................................... 3-22
Sistema EXUP ...................................... 3-21
Sistema immobilizzatore ......................... 3-1
Spia guasto motore ................................ 3-4
Spia immobilizer ..................................... 3-4
Spia livello olio ........................................ 3-4
Spia luce abbagliante ............................. 3-4
Spia marcia in folle ................................. 3-3
Spie d’avvertimento e di segnalazione ... 3-3
Spie indicatori di direzione...................... 3-3
Sterzo, controllo.................................... 6-29TTabella di ricerca ed eliminazione guasti .................................................. 6-40
Tachimetro.............................................. 3-5
Tappo serbatoio carburante ................. 3-12
Tensione della catena di trasmissione ....................................... 6-23
Tubetto sfiato e tubo di troppopieno del serbatoio carburante..................... 3-14VVano portaoggetti ................................. 3-16
Verniciatura opaca, prestare attenzione ............................................. 7-1
