YAMAHA XJR 1300 2015 Manuale de Empleo (in Spanish)

ESPECIFICACIONES
8-2
8
5a:1.115 (29/26)
Chasis:Tipo de bastidor:
Doble cuna
Ángulo del eje delantero: 24.70 °
Base del ángulo de inclinación: 92 mm (3.6 in)Neumático delantero:Tipo:
Sin cámara
Tamaño: 120/70 ZR17M/C (58W)
Fabricante/modelo:
DUNLOP/D252F LNeumático trasero:Tipo: Sin cámara
Tamaño:
180/55 ZR17M/C (73W)
Fabricante/modelo: DUNLOP/D252 LCarga:Carga máxima:
210 kg (463 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire d el neumático (me did a
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:250 kPa (2.50 kgf/cm2, 36 psi) Trasero:
250 kPa (2.50 kgf/cm2, 36 psi)
Condiciones de carga: 90–210 kg (198–463 lb)
Delantero:
250 kPa (2.50 kgf/cm2, 36 psi)
Trasero: 290 kPa (2.90 kgf/cm2, 42 psi)
Conducción a alta velocidad: Delantero:250 kPa (2.50 kgf/cm2, 36 psi)
Trasero: 290 kPa (2.90 kgf/cm2, 42 psi)
Rue da delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta: 17M/C x MT3.50Rue da trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta: 17M/C x MT5.50Freno delantero:Tipo:
Freno de disco doble
Operación: Operación con mano derecha
Líquido de frenos especificado:
DOT 4Freno trasero:Tipo:Freno de disco sencillo Operación:
Operación con pie derecho
Líquido de frenos especificado: DOT 4
Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
130 mm (5.1 in)Suspensión trasera:Tipo:Basculante
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda:
110 mm (4.3 in)Sistema eléctrico:Sistema de encendido:TCI
Sistema estándar:
Generador CABatería:Modelo:YTZ14S
Voltaje, capacidad:
12 V, 11.2 AhFaro delantero:Tipo de bombilla:
Bombilla halógena
U2PNS0S0.book Page 2 Monday, September 1, 2014 2:01 PM

ESPECIFICACIONES
8-3
8
Voltaje, potencia de la bombilla ×
canti dad :Faro delantero:
12 V, 60.0 W/55.0 W × 1
Luz de freno y posterior: LED
Luz de intermitencia delantera: 12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
Luz auxiliar: 12 V, 5.0 W × 1
Luz de la matrícula: 12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto: 12 V, 1.7 W × 1
Luz indicadora de luz de carretera: 12 V, 1.7 W × 1
Luz de aviso del nivel de aceite:
12 V, 1.7 W × 1
Luz indicadora de intermitencia: 12 V, 1.7 W × 2
Luz de aviso de avería en el motor: 12 V, 1.7 W × 1
Luz indicadora del sistema inmovilizador:
LEDFusibles:Fusible principal:50.0 A
Fusible del faro:
15.0 A Fusible del piloto trasero:
7.5 A
Fusible del sistema de intermitencia: 7.5 A
Fusible de encendido:
15.0 A
Fusible del sistema de inyección de gasolina: 15.0 A
Fusible de repuesto: 7.5 A
U2PNS0S0.book Page 3 Monday, September 1, 2014 2:01 PM

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU53562

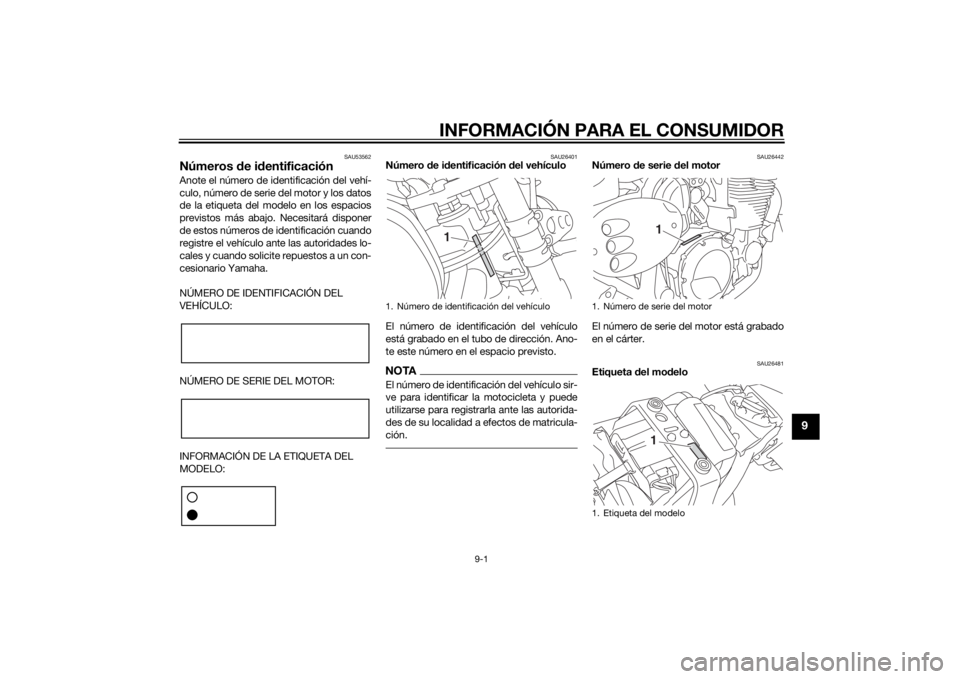

Números de i dentificaciónAnote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26401
Número de i dentificación d el vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Ano-
te este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26442
Número de serie d el motor
El número de serie del motor está grabado
en el cárter.
SAU26481
Etiqueta del mo delo
1. Número de identificación del vehículo
1
1. Número de serie del motor
1. Etiqueta del modelo
11
U2PNS0S0.book Page 1 Monday, September 1, 2014 2:01 PM

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
La etiqueta del modelo está pegada en el
bastidor debajo del asiento. (Véase la pági-
na 3-15). Anote los datos que figuran en
esta etiqueta en el espacio previsto. Nece-
sitará estos datos cuando solicite repues-
tos a un concesionario Yamaha.U2PNS0S0.book Page 2 Monday, September 1, 2014 2:01 PM

10-1
10
INDEX
AAceite del motor y filtro de aceite......... 6-11
Almacenamiento ..................................... 7-3
Apoyo de la motocicleta....................... 6-36
Arranque del motor................................. 5-1
Asiento.................................................. 3-15BBatería .................................................. 6-29
Bombilla de la luz de la matrícula, cambio ............................................... 6-34
Bombilla del faro, cambio..................... 6-31
Bombilla del intermitente, cambio ........ 6-34
Bombilla de una luz de posición, cambio ............................................... 6-33
Bujías, comprobación........................... 6-10CCaballete lateral.................................... 3-20
Caballete lateral, comprobación y engrase .............................................. 6-27
Cables, comprobación y engrase ........ 6-25
Cadena de transmisión, limpieza y engrase .............................................. 6-24
Cambio ................................................... 5-2
Catalizador ........................................... 3-14
Cojinetes de las ruedas, comprobación .................................... 6-29
Color mate, precaución .......................... 7-1
Combustible ......................................... 3-12
Comprobación y engrase de los pedales de freno y cambio................. 6-25
Conjuntos amortiguadores, ajuste ....... 3-17
Conmutador de la luz de
cruce/carretera ..................................... 3-9 Consumo de gasolina, consejos para
reducirlo ............................................... 5-3
Cuadro de identificación de averías .... 6-41
Cuidados ................................................ 7-1
DDirección, comprobación..................... 6-28EEspecificaciones .................................... 8-1
Estacionamiento .................................... 5-4
Etiqueta del modelo ............................... 9-1FFiltro de aire y tubo de drenaje, cambio y limpieza .............................. 6-14
Fusibles, cambio .................................. 6-30HHolgura de la válvula ............................ 6-16
Horquilla delantera, ajuste ................... 3-15
Horquilla delantera, comprobación...... 6-27IIdentificación de averías ...................... 6-39
Información relativa a la seguridad ........ 1-1
Interruptor de arranque .......................... 3-9
Interruptor de intermitencia.................... 3-9
Interruptor de la bocina.......................... 3-9
Interruptor de luces de emergencia ....... 3-9
Interruptor de paro del motor................. 3-9
Interruptor de ráfagas ............................ 3-9
Interruptores de la luz de freno ............ 6-20
Interruptores del manillar ....................... 3-9
Interruptor principal/Bloqueo de la
dirección .............................................. 3-2JJuego de herramientas .......................... 6-2
Juego de la cadena de transmisión ..... 6-23 Juego libre de la maneta del freno,
comprobación .................................... 6-19
Juego libre del puño del acelerador, comprobación .................................... 6-15
LLíquido de frenos y embrague, comprobación .................................... 6-21
Líquidos de freno y embrague, cambio................................................ 6-22
Luces indicadoras de intermitencia........ 3-3
Luz de aviso de avería del motor............ 3-4
Luz de aviso del nivel de aceite.............. 3-4
Luz de freno/piloto trasero ................... 6-33
Luz indicadora del sistema inmovilizador ........................................ 3-4
Luz indicadora de punto muerto ............ 3-4MManeta de embrague ..................3-10, 6-19
Maneta de freno ................................... 3-11
Manetas de freno y embrague, comprobación y engrase.................... 6-26
Mantenimiento, sistema de control de emisiones ............................................. 6-3
Mantenimiento y engrase, periódicos .... 6-5NNeumáticos........................................... 6-16
Número de identificación del vehículo ... 9-1
Número de serie del motor ..................... 9-1
Números de identificación ...................... 9-1PPaneles, desmontaje y montaje.............. 6-9
Pastillas de freno delantero y trasero, comprobación .................................... 6-20
Pedal de cambio ................................... 3-10
U2PNS0S0.book Page 1 Monday, September 1, 2014 2:01 PM

INDEX
10-2
10
Pedal de freno ...................................... 3-11
Pivotes del basculante, engrase ........... 6-27
Puño del acelerador y cable, comprobación y engrase.................... 6-25RRodaje del motor .................................... 5-3
Rueda (delantera).................................. 6-36
Ruedas.................................................. 6-19
Rueda (trasera) ..................................... 6-38SSistema de corte del circuito de encendido........................................... 3-21
Sistema EXUP....................................... 3-20
Sistema inmovilizador ............................. 3-1
Situación de las piezas ........................... 2-1
Soportes de la correa del equipaje ....... 3-20TTacómetro............................................... 3-5
Tapón del depósito de gasolina ........... 3-12
Testigo de luces de carretera ................. 3-4
Testigos y luces de advertencia ............. 3-3
Tubo respiradero y tubo de rebose del depósito de gasolina .................... 3-14VVelocímetro ............................................. 3-5
Visor multifunción ................................... 3-5
