COMMANDES ET INSTRUMENTS
3-6
3
FAU65401
Écran multifonction
AVERTISSEMENT
FWA12313
Veiller à effectuer tout réglage de l’écran
multifonction alors que le véhicule est à
l’arrêt. Un réglage effectué pen dant la
con duite risque d e distraire et augmente
ainsi les risques d ’accidents.L’écran multifonction affiche les éléments
suivants :
 un compteur kilométrique 
deux totalisateurs journaliers (affi-
chant la distance parcourue depuis
leur dernière remise à zéro)
 un totalisateur de la réserve (affichant
la distance parcourue sur la réserve)
 un afficheur du niveau de carburant
 une montre
 un dispositif embarqué de diagnostic
de pannes
 un mode de commande de la lumino-
sité
N.B.Sauf pour passer en mode de commande
de la luminosité, tourner la clé sur “ON”
avant d’utiliser les boutons de sélection et
de remise à zéro pour régler l’écran multi-
fonction.
Mo des compteur kilométrique et totali-
sateur journalier
Appuyer sur le bouton de sélection pour
modifier l’affichage des compteurs (comp-
teur kilométrique “ODO” et totalisateurs
journaliers “TRIP 1” et “TRIP 2”) dans l’or-
dre suivant :
ODO → TRIP 1 → TRIP 2 → ODO
Lorsqu’il reste à peu près 3.1 L (0.82 US
gal, 0.68 Imp.gal) de carburant dans le ré-
servoir, l’écran passe automatiquement en
mode d’affichage de la réserve “TRIP F” et
affiche la distance parcourue à partir de cet
instant. Dans ce cas, l’affichage des comp-
teurs (compteur kilométrique et totalisa-
teurs journaliers) se modifie comme suit à la
pression sur le bouton de sélection :
1. Montre
2. Jauge de carburant
3. Compteur kilométrique/totalisateur journa- lier/totalisateur de la réserve
4. Bouton de remise à zéro
5. Bouton de sélection
1
23
5
4
1. Compteur kilométrique/totalisateur journa- lier/totalisateur de la réserve
1
U2PNF0F0.book Page 6 Thursday, September 4, 2014 10:30 AM

COMMANDES ET INSTRUMENTS
3-7
3
TRIP F → ODO → TRIP 1 → TRIP 2 →
TRIP F
Pour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le bouton de sé-
lection, puis appuyer sur le bouton de re-
mise à zéro pendant au moins deux
secondes. Si, une fois le plein de carburant
effectué, la remise à zéro du totalisateur de
la réserve n’est pas effectuée manuelle-
ment, elle s’effectue automatiquement, et
l’affichage retourne au mode affiché précé-
demment après que le véhicule a parcouru
une distance d’environ 5 km (3 mi).
Afficheur du niveau d e carburant L’afficheur du niveau de carburant indique
la quantité de carburant qui se trouve dans
le réservoir de carburant. Les segments de
l’afficheur du niveau de carburant
s’éteignent dans la direction de “E” (vide)
au fur et à mesure que le niveau diminue.
Lorsque l’indicateur d’alerte du niveau de
carburant “ ” se met à clignoter, refaire le
plein dès que possible.
N.B.L’afficheur du niveau de carburant est
équipé d’un système embarqué de dia-
gnostic de pannes. En cas de détection
d’un problème dans le circuit, le témoin se
met à clignoter à la cadence suivante
jusqu’à ce que le problème soit résolu :
Tous les segments de l’afficheur et le
symbole “ ” clignotent huit fois, puis
s’éteignent pendant environ 3 secondes.
Dans ce cas, il convient de faire vérifier le
circuit électrique par un concessionnaire
Yamaha.
Montre
La montre est équipée d’un système ho-
raire de 12 heures.
Réglage de la montre1. Tourner la clé de contact sur “ON”.
2. Appuyer à la fois sur le bouton de sé- lection et le bouton de remise à zéro
pendant au moins deux secondes.
3. Une fois que l’affichage des heures clignote, régler les heures en ap-
puyant sur le bouton de remise à zéro.
4. Appuyer sur le bouton de sélection. L’affichage des minutes se met à cli-
gnoter.
5. Régler les minutes en appuyant sur le bouton de remise à zéro.
1. Indicateur d’alerte du niveau de carburant“”
2. Jauge de carburant
2
1
1. Montre
2. Bouton de sélection
3. Bouton de remise à zéro
1
2
3
U2PNF0F0.book Page 7 Thursday, September 4, 2014 10:30 AM

COMMANDES ET INSTRUMENTS
3-8
3
6. Appuyer sur le bouton de sélection,puis le relâcher pour que la montre se
mette en marche.
Dispositif embarqué de diagnostic de
pannes
Ce modèle est équipé d’un système em-
barqué de diagnostic de pannes surveillant
divers circuits électriques.
Lorsqu’un problème est détecté dans un
de ces circuits, le témoin d’alerte de panne
moteur s’allume et l’ écran compteur kilo-
métrique/totalisateur journalier affiche un
code d’erreur.
Quand l’écran affiche un code d’erreur, no-
ter le nombre, puis fa ire contrôler le véhi-
cule par un concessionnaire Yamaha. Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur.
Lorsqu’un problème est détecté dans un
circuit de l’immobilisateur, le témoin
d’alerte de l’immobilisateur se met à cligno-
ter et l’écran affiche un code d’erreur.
N.B.Le code d’erreur 52 pourrait signaler des in-
terférences dans la transmission des si-
gnaux. Lorsque ce code d’erreur s’affiche,
procéder comme suit.1. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.N.B.S’assurer qu’aucune autre clé d’un sys-
tème d’immobilisateur antivol n’est à proxi-
mité du contacteur à clé. Cela signifie entre
autres qu’il convient de ne pas attacher
plus d’une clé de véhicule protégé par un
immobilisateur au même trousseau de clés.
En effet, la présence d’une autre clé pour-
rait troubler la transmission des signaux, et
par là empêcher la mise en marche du mo-
teur.
2. Si le moteur se met en marche, le cou-per, puis tenter de le remettre en mar-
che avec chacune des clés conven-
tionnelles.
3. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, il faut confier le véhicule
ainsi que la clé d’enregistrement et les
clés conventionnelles à un conces-
sionnaire Yamaha en vue du réenre-
gistrement de ces dernières.ATTENTION
FCA11791
Quan d l’écran multifonction affiche un
co de d’erreur, il convient de faire
contrôler le véhicule le plus rapi dement
possible afin d’éviter tout en dommage-
ment du moteur.

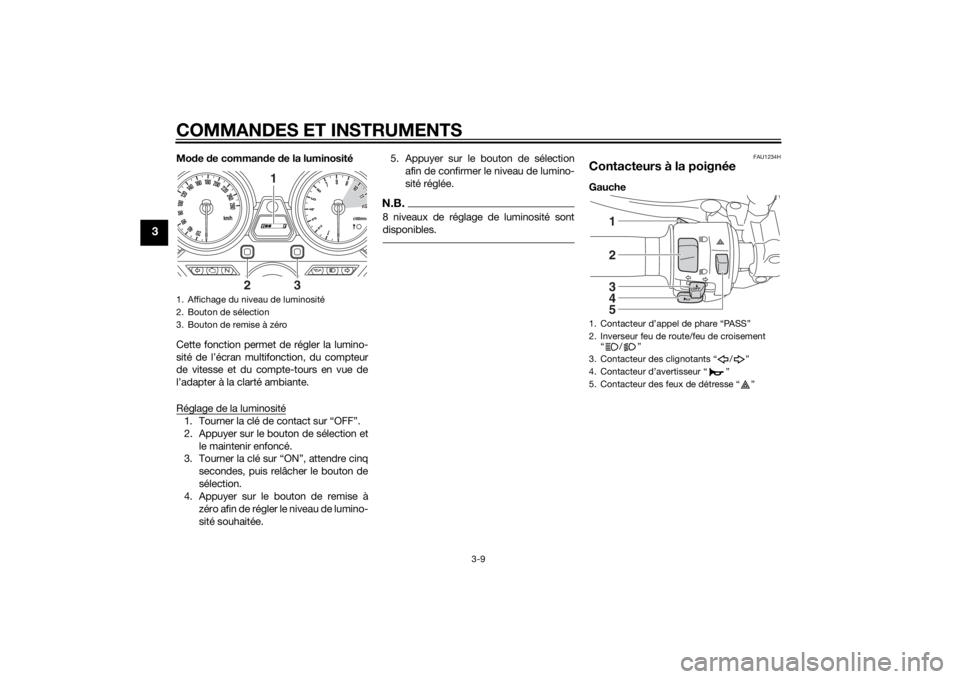

1. Témoin d’alerte de panne moteur “ ”
2. Affichage du code d’erreur
3. Témoin de l’immobilisateur antivol
1
2
3
U2PNF0F0.book Page 8 Thursday, September 4, 2014 10:30 AM

COMMANDES ET INSTRUMENTS
3-9
3
Mode de comman de de la luminosité
Cette fonction permet de régler la lumino-
sité de l’écran multifonction, du compteur
de vitesse et du compte-tours en vue de
l’adapter à la clarté ambiante.
Réglage de la luminosité1. Tourner la clé de contact sur “OFF”.
2. Appuyer sur le bouton de sélection et le maintenir enfoncé.
3. Tourner la clé sur “ON”, attendre cinq
secondes, puis relâcher le bouton de
sélection.
4. Appuyer sur le bouton de remise à
zéro afin de régler le niveau de lumino-
sité souhaitée. 5. Appuyer sur le bouton de sélection
afin de confirmer le niveau de lumino-
sité réglée.
N.B.8 niveaux de réglage de luminosité sont
disponibles.
FAU1234H
Contacteurs à la poignéeGauche
1. Affichage du niveau de luminosité
2. Bouton de sélection
3. Bouton de remise à zéro
1
2
3
1. Contacteur d’appel de phare “PASS”
2. Inverseur feu de route/feu de croisement“/”
3. Contacteur des clignotants “ / ”
4. Contacteur d’avertisseur “ ”
5. Contacteur des feux de détresse “ ”
12345
U2PNF0F0.book Page 9 Thursday, September 4, 2014 10:30 AM

COMMANDES ET INSTRUMENTS
3-10
3
Droite
FAU12361
Contacteur d’appel de phare “PASS”
Appuyer sur ce contacteur afin d’effectuer
un appel de phare.
FAU12401
Inverseur feu d e route/feu de
croisement “ / ”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
feu de croisement.
FAU12461
Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour si-
gnaler un virage à gauche, pousser ce
contacteur vers la position “ ”. Une fois
relâché, le contacteur retourne à sa posi- tion centrale. Pour éteindre les clignotants,
appuyer sur le contacteur après que celui-
ci est revenu à sa position centrale.
FAU12501
Contacteur
d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12661
Coupe-circuit du moteur “ / ”
Placer ce contacteur sur “ ” avant de
mettre le moteur en marche. En cas d’ur-
gence, comme par exemple, lors d’une
chute ou d’un blocage de câble des gaz,
placer ce contacteur sur “ ” afin de cou-
per le moteur.
FAU12713
Contacteur du démarreur “ ”
Appuyer sur ce contacteur afin de lancer le
moteur à l’aide du démarreur. Avant de
mettre le moteur en marche, il convient de
lire les instructions de mise en marche figu-
rant à la page 5-1.
FAU41701
Le témoin d’alerte de panne du moteur s’al-
lume lorsque la clé de contact est tournée
à la position “ON”, et lorsque le bouton du
démarreur est actionné. Cela n’indique
donc pas une panne.
FAU12735
Contacteur des feux de détresse “ ”
Quand la clé de contact est sur “ON”
ou “ ”, ce contacteur permet d’enclen-
cher les feux de détresse (clignotement si-
multané de tous les clignotants).
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un
endroit pouvant représenter un danger.ATTENTION
FCA10062
Ne pas laisser les feux d e détresse trop
longtemps allumés lorsque le moteur est
coupé, car la batterie pourrait se dé-
charger.
1. Coupe-circuit du moteur “ / ”
2. Contacteur du démarreur “ ”
12
U2PNF0F0.book Page 10 Thursday, September 4, 2014 10:30 AM

COMMANDES ET INSTRUMENTS
3-11
3
FAU12831
Levier d’embrayageLe levier d’embrayage se trouve à la poi-
gnée gauche. Pour débrayer, tirer le levier
vers la poignée. Pour embrayer, relâcher le
levier. Un fonctionnement en douceur s’ob-
tient en tirant le levier rapidement et en le
relâchant lentement. Le levier d’embrayage est muni d’une mo-
lette de réglage de position. Pour régler la
distance entre le levier d’embrayage et la
poignée du guidon, tourner la molette de
réglage tout en éloignant le levier de la poi-
gnée en le repoussant. Il faut veiller à bien
aligner la position sélectionnée figurant sur
la molette et la flèche sur le levier d’em-
brayage.
Le levier d’embrayage est équipé d’un
contacteur d’embrayage, qui est lié au sys-
tème du coupe-circuit d’allumage. (Voir
page 3-22.)
FAU12872
Sélecteur au pie
dLe sélecteur est situé du côté gauche de la
moto et s’utilise conjointement avec le le-
vier d’embrayage lors du changement des
5 vitesses à prise constante dont la boîte
de vitesses est équipée.
1. Levier d’embrayage
1. Molette de réglage de position du levier
d’embrayage
2. Flèche
1. Sélecteur
1
U2PNF0F0.book Page 11 Thursday, September 4, 2014 10:30 AM

COMMANDES ET INSTRUMENTS
3-12
3
FAU26825
Levier de freinLe levier de frein se trouve sur la poignée
droite du guidon. Pour actionner le frein
avant, tirer le levier vers la poignée des gaz. Le levier de frein est équipé d’une molette
de réglage de position. Pour régler la dis-
tance entre le levier de frein et la poignée
des gaz, tourner la molette de réglage tout
en éloignant le levier de la poignée en le re-
poussant. Il faut veiller à bien aligner la po-
sition de molette sélectionnée et la
marque “ ” sur le levier de frein.
FAU12944
Pé
dale de freinLa pédale de frein est située du côté droit
de la moto. Pour actionner le frein arrière,
appuyer sur la pédale de frein.

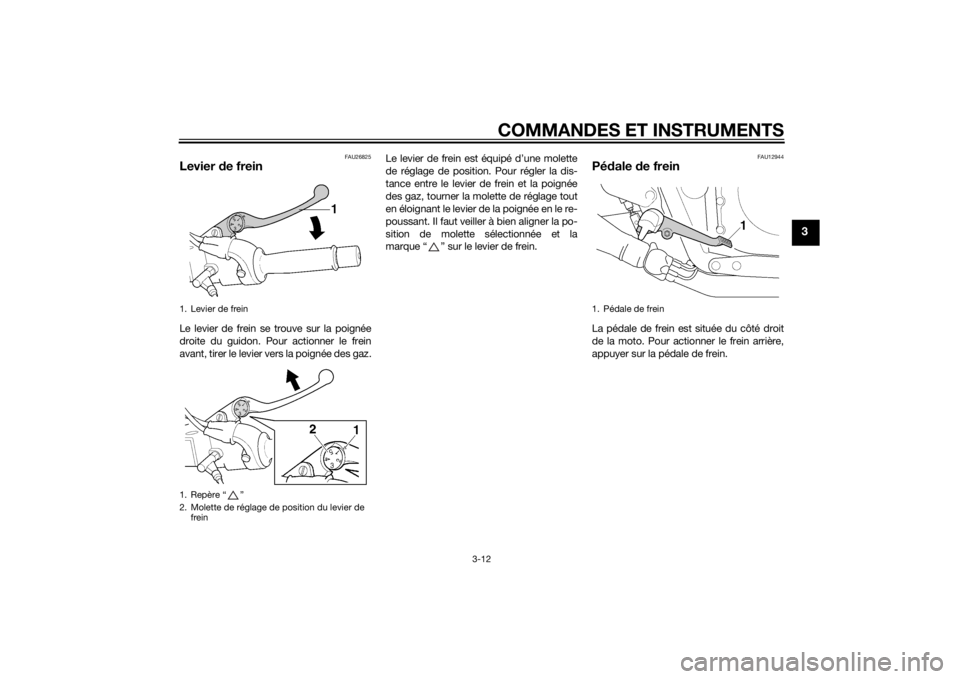

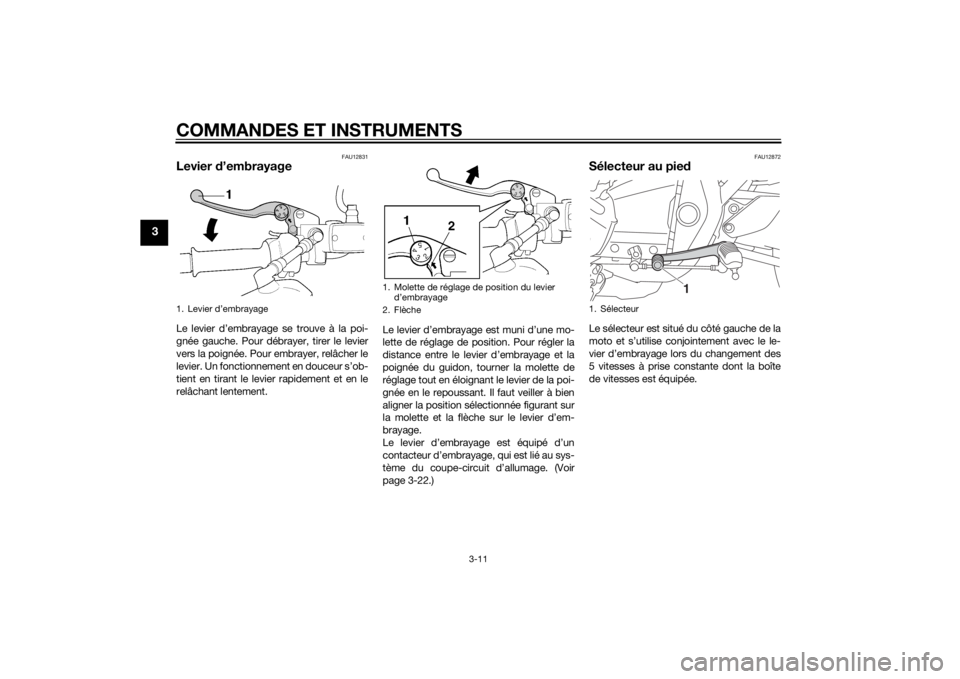

1. Levier de frein
1. Repère “ ”
2. Molette de réglage de position du levier de
frein
1. Pédale de frein
U2PNF0F0.book Page 12 Thursday, September 4, 2014 10:30 AM

COMMANDES ET INSTRUMENTS
3-13
3
FAU13075
Bouchon du réservoir de carbu-
rantOuverture du bouchon du réservoir de
carburant
Relever le cache-serrure du bouchon du ré-
servoir de carburant, introduire la clé dans
la serrure, puis la tourner 1/4 de tour dans
le sens des aiguilles d’une montre. La ser-
rure est alors déverrouillée et le bouchon du
réservoir de carburant peut être ouvert.
Fermeture du bouchon du réservoir de
carburant
1. Remettre le bouchon en place, la clé étant insérée dans la serrure. 2. Tourner la clé dans le sens inverse des
aiguilles d’une montre jusqu’à sa posi-
tion initiale, la retirer, puis refermer le
cache-serrure.
N.B.Le bouchon ne peut être refermé si la clé
n’est pas dans la serrure. De plus, la clé ne
peut être retirée si le bouchon n’est pas re-
fermé et verrouillé correctement.
AVERTISSEMENT
FWA11092
S’assurer que le bouchon du réservoir
d e carburant est refermé correctement
après avoir effectué le plein. Une fuite de
carburant constitue un risque d’incen-
d ie.
FAU13213
CarburantS’assurer que le niveau d’essence est suf-
fisant.
AVERTISSEMENT
FWA10882
L’essence et les vapeurs d’essence sont
extrêmement inflammables. Pour limiter
les risques d’incen dies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient de suivre ces instruc-
tions.1. Avant de faire le plein, couper le mo- teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais effec-
tuer le plein à proximité d’étincelles,
de flammes ou d’autres sources de
chaleur, telles que les chauffe-eau et
séchoirs, et surtout, ne pas fumer.
2. Ne pas remplir le réservoir de carbu- rant à l’excès. Ne pas remplir au-delà
du fond du tube de remplissage.
Comme le carburant se dilate en se
réchauffant, du carburant risque de
s’échapper du réservoir sous l’effet de
la chaleur du moteur ou du soleil.

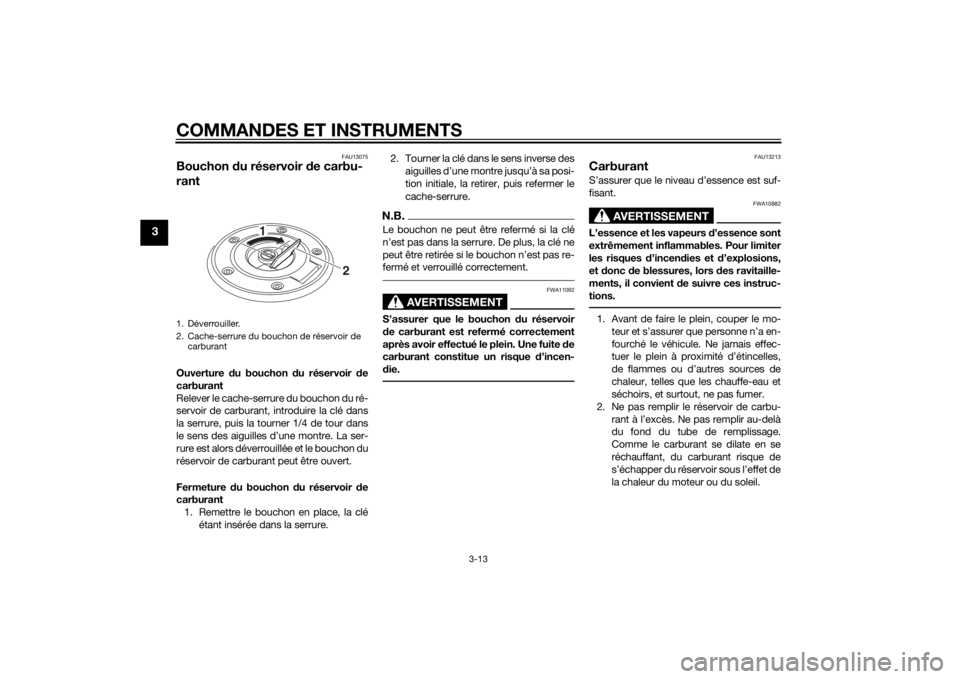

1. Déverrouiller.
2. Cache-serrure du bouchon de réservoir de carburant
2
1
U2PNF0F0.book Page 13 Thursday, September 4, 2014 10:30 AM

COMMANDES ET INSTRUMENTS
3-14
3
3. Essuyer immédiatement toute coulurede carburant. ATTENTION : Essuyer
immé diatement toute coulure d e
carburant à l’ai de d’un chiffon pro-
pre, sec et doux. En effet, le carbu-
rant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCA10072]
4. Bien veiller à fermer correctement le bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15152
L’essence est délétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec pru dence. Ne jamais si-
phonner de l’essence avec la bouche. En
cas d’ingestion d’essence, d’inhalation
importante de vapeur d’essence ou d
’éclaboussure dans les yeux, consulter
immé diatement un mé decin. En cas
d ’éclaboussure d’essence sur la peau,
se laver immé diatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immé diate-
ment de vêtements.
FAUM3111
ATTENTION
FCA11401
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb en dommagerait gravement cer-
taines pièces d u moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.
Ce moteur Yamaha fonctionne à l’essence
super sans plomb d’un indice d’octane re-
cherche de 95 minimum. Si des cogne-
ments ou cliquetis surviennent, changer de
marque d’essence. L’essence sans plomb
prolonge la durée de service des bougies et
réduit les frais d’entretien.
Carburants essence-alcool
Il existe deux types de carburants essence-
alcool : l’un à l’éthanol et l’autre au métha-
nol. Le carburant à l’éthanol peut être utilisé
lorsque la concentration en éthanol ne dé-
passe pas 10 % (E10). Yamaha déconseille
l’utilisation de carburant au méthanol. En
effet, celui-ci risque d’endommager le sys-
tème d’alimentation en carburant ou de
modifier le comportement du véhicule.

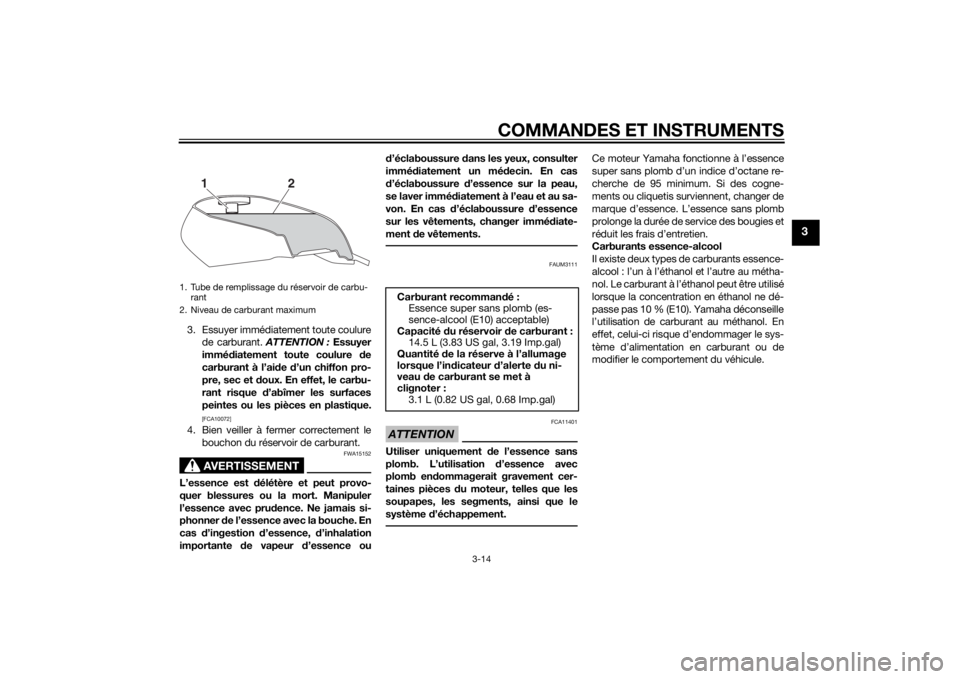

1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant maximum
12
Carburant recomman dé:
Essence super sans plomb (es-
sence-alcool (E10) acceptable)
Capacité du réservoir de carburant :
14.5 L (3.83 US gal, 3.19 Imp.gal)
Quantité de la réserve à l’allumage
lorsque l’in dicateur d’alerte du ni-
veau de carburant se met à
clignoter : 3.1 L (0.82 US gal, 0.68 Imp.gal)
U2PNF0F0.book Page 14 Thursday, September 4, 2014 10:30 AM

COMMANDES ET INSTRUMENTS
3-15
3
FAU51172
Durite de mise à l’air d u réservoir
d e carburant et durite de trop-
pleinAvant d’utiliser la moto :
 S’assurer du branchement correct de
chaque durite.
 S’assurer de l’absence de craquelure
ou d’endommagement sur chaque
durite, et remplacer si nécessaire.
 S’assurer de l’absence d’obstruction
à l’extrémité de chaque durite, et net-
toyer si nécessaire.
FAU13446
Pots catalytiquesLe système d’échappement de ce véhicule
est équipé de pots catalytiques.
AVERTISSEMENT
FWA10863
Le système d ’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incen die et d e brûlures :
 Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incen die, tel que de l’herbe
ou d’autres matières facilement in-
flammables.
 Garer le véhicule de façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.
 S’assurer que le système d’échap-
pement est refroi di avant d’effec-
tuer tout travail sur le véhicule.
 Ne pas faire tourner le moteur au
ralenti pour plus de quelques minu-
tes. Un ralenti prolongé pourrait
provoquer une accumulation d e
chaleur.
ATTENTION
FCA10702
Utiliser uniquement d e l’essence sans
plomb. L’utilisation d ’essence avec
plomb va en dommager irrémé diable-
ment le pot catalytique.

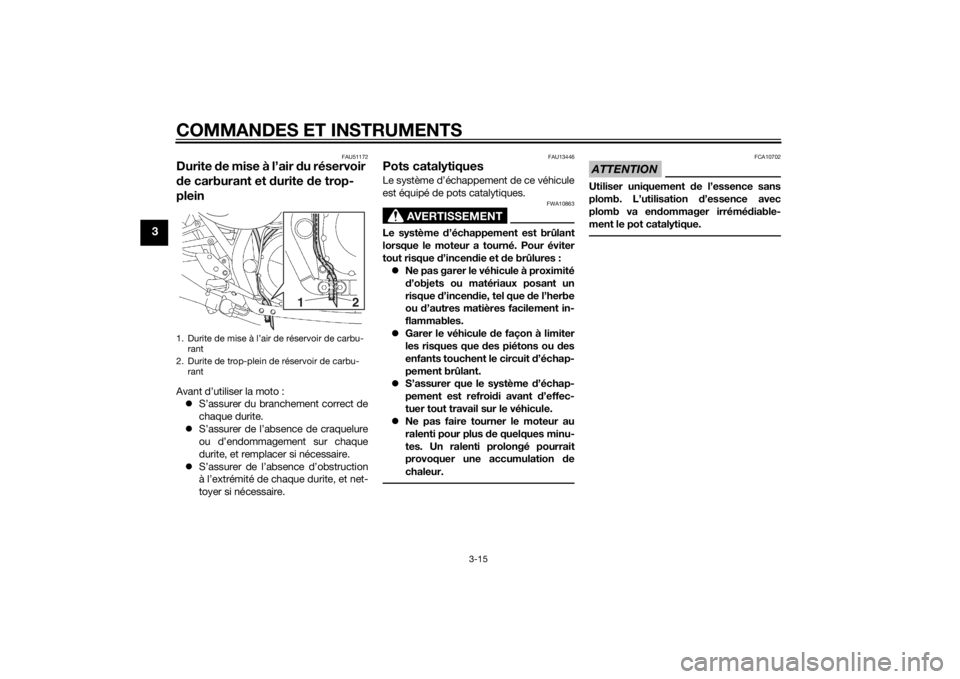

1. Durite de mise à l’air de réservoir de carbu- rant
2. Durite de trop-plein de réservoir de carbu- rant
2
1
U2PNF0F0.book Page 15 Thursday, September 4, 2014 10:30 AM
