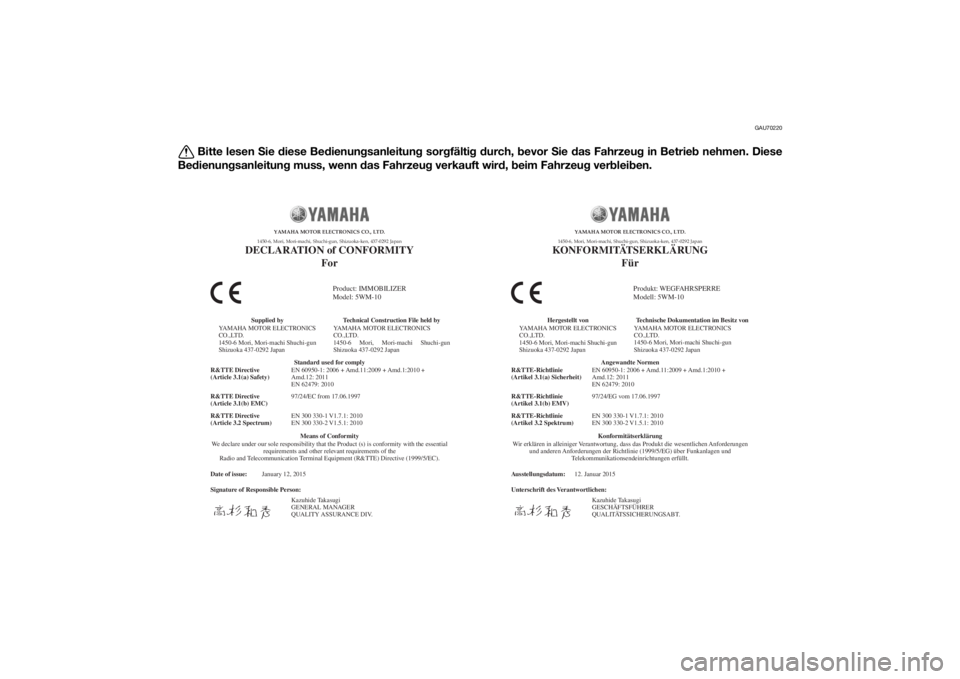

(Article 3.2 Spectrum)DECLARATION of CONFORMITY For
YAMAHA MOTOR ELECTRONICS CO., LTD.
1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Standard used for comply
Means of Conformity
We declare under our sole responsibility that the Product (s) is confor\
mity with the essential requirements and other relevant requirements of the
Radio and Telecommunication Terminal Equipment (R&TTE) Directive (1999/5/EC).
Ausstellungsdatum:
Unterschrift des Verantwortlichen: 12. Januar 2015
Produkt: WEGFAHRSPERRE
Modell: 5WM-10
Hergestellt von
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
EN 60950-1: 2006 + Amd.11:2009 + Amd.1:2010 +
Amd.12: 2011
EN 62479: 2010
Kazuhide Takasugi
GESCHÄFTSFÜHRER
QUALITÄTSSICHERUNGSABT. 97/24/EG vom 17.06.1997
EN 300 330-1 V1.7.1: 2010
EN 300 330-2 V1.5.1: 2010
Technische Dokumentation im Besitz von
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
R&TTE-Richtlinie
(Artikel 3.1(a) Sicherheit)
R&TTE-Richtlinie
(Artikel 3.1(b) EMV)
R&TTE-Richtlinie
(Artikel 3.2 Spektrum)KONFORMITÄTSERKLÄRUNG Für
YAMAHA MOTOR ELECTRONICS CO., LTD.
1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Angewandte Normen
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das Produkt die wesentlichen Anforderungen und anderen Anforderungen der Richtlinie (1999/5/EG) über Funkanlagen und Telekommunikationsendeinrichtungen erfüllt.
U2PNG1G0.book Page 1 Monday, December 21, 2015 5:41 PM

Einführung
GAU10103
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine XJR1300C, die mit jahrzehntelanger Erfahrun g sowie neuester Yamaha-Technologie entwickelt und gebaut wurd e.
Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser XJR1300C nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Denn diese Bedie-
nungsanleitung informiert Sie nicht nur, wie Sie das Motorrad am besten bedienen, inspizieren und warten, sondern auch, wie Sie sich
und ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tipps in dieser Bedienungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses Motorrads. Sollten
Sie darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!
Yamaha ist beständig um Fortschritte in Design und Qualität de r Produkte bemüht. Daher könnten zwischen Ihrem Motorrad und dies er
Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bei Drucklegung waren.
Wenn Sie Fragen zu dieser Anleitung haben, wenden Sie sich bitte an eine Yamaha-Fachwerkstatt.
WARNUNG
GWA10032
Diese Anleitun g aufmerksam un d vollstän dig vor d er Inbetrieb nahme des Motorra ds durchlesen.
U2PNG1G0.book Page 1 Monday, December 21, 2015 5:41 PM

Wichtige Informationen in d ieser Anleitung
GAU10134
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
*Produkt und technische Daten können ohne vorherige Ankündigung geändert werden. Dies ist
das Sicherheits-Warnsym bol. Es warnt Sie vor potenziellen Verletzun gsg efahren.
Befol gen Sie alle S icherheitsanweisun gen, die diesem Symb ol fol gen, um mö gliche schwere
o der tö dliche Verletzun gen zu vermei den.
Das Zeichen WARNUNG weist auf eine gefährliche Situation hin, d ie, wenn sie nicht vermie-
d en wir d, zu tö dlichen o der schweren Verletzun gen führen kann.
Das Zeichen ACHTUNG bed eutet, dass spezielle Vorsichtsmaßnahmen getroffen wer den
müssen, um eine Beschä dig ung d es Fahrzeu gs o der an deren Ei gentums zu vermei den.
Das Zeichen HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu verein-
fachen oder zu klären.
WARNUNG
ACHTUNGHINWEIS
U2PNG1G0.book Page 1 Monday, December 21, 2015 5:41 PM

Wichtige Informationen in d ieser Anleitung
GAU10201
XJR1300C
BEDIENUNG SANLEITUNG
©2015 Yamaha Motor Co., Lt d.
1. Aufla ge, Dezem ber 2015
Alle Rechte vor behalten.
Nach druck, Vervielfälti gung und Ve rbreitun g,
auch auszu gsweise,
ist ohne schriftliche Genehmi gun g d er
Yamaha Motor Co., Lt d.
nicht gestattet.
Ge druckt in Japan.
U2PNG1G0.book Page 2 Monday, December 21, 2015 5:41 PM

InhaltsverzeichnisSicherheitsinformationen ................ 1-1
Beschrei bun g................................... 2-1
Linke Seitenansicht ........................ 2-1
Rechte Seitenansicht...................... 2-2
Bedienungselemente und Instrumente ................................. 2-3
Funktionen der Instrumente un d
Be dienun gselemente ....................... 3-1
System der Wegfahrsperre............. 3-1
Zünd-/Lenkschloss......................... 3-2
Kontrollleuchten und Warnleuchten .............................. 3-4
Geschwindigkeitsmesser ............... 3-5
Drehzahlmesser .............................. 3-5
Multifunktionsanzeige..................... 3-6
Lenkerarmaturen ............................ 3-9
Kupplungshebel ........................... 3-10
Fußschalthebel ............................. 3-11
Handbremshebel .......................... 3-11
Fußbremshebel............................. 3-12
Tankverschluss............................. 3-12
Kraftstoff ....................................... 3-13
Kraftstofftank-Belüftungsschlauch und Überlaufschlauch ............... 3-14
Katalysatoren ............................... 3-15
Sitzbank ........................................ 3-15
Teleskopgabel einstellen .............. 3-16
Federbein einstellen ..................... 3-18
Spanngurt-Halterungen ................ 3-20 EXUP-System ............................... 3-20
Seitenständer ................................ 3-21
Zündunterbrechungs- u.
Anlasssperrschalter-System...... 3-21
Zu Ihrer Sicherheit –
Routinekontrolle vor Fahrt beg inn ... 4-1
Wichti ge Fahr- un d
Be dienun gshinweise ........................ 5-1
Motor anlassen ............................... 5-1
Schalten .......................................... 5-2
Tipps zum Kraftstoffsparen............. 5-3
Einfahrvorschriften .......................... 5-3
Parken ............................................. 5-4
Re gelmäßi ge Wartun g un d
Einstellun g......................................... 6-1
Bordwerkzeug ................................. 6-2
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems ........ 6-3
Allgemeine Wartungs- und Schmiertabelle ............................. 6-5
Abdeckungen abnehmen und montieren..................................... 6-9
Zündkerzen prüfen ........................ 6-10
Motoröl und Ölfiltereinsatz ............ 6-11
Luftfiltereinsatz wechseln und Ablassschlauch reinigen ............ 6-14
Spiel des Gasdrehgriffs prüfen ..... 6-15
Ventilspiel ...................................... 6-16 Reifen............................................ 6-16
Gussräder ..................................... 6-18
Kupplungshebel............................ 6-19
Spiel des Handbremshebels
prüfen ........................................ 6-19
Bremslichtschalter ........................ 6-19
Scheibenbremsbeläge des Vorder- und Hinterrads
prüfen ........................................ 6-20
Brems- und Kupplungsflüssigkeitsstand
prüfen ........................................ 6-20
Wechseln der Brems- und Kupplungsflüssigkeit ................. 6-22
Antriebsketten-Durchhang ........... 6-22
Antriebskette säubern und schmieren .................................. 6-24
Bowdenzüge prüfen und schmieren .................................. 6-24
Gas d

rehgriff und Gaszug
kontrollieren und schmieren ...... 6-25
Fußbrems- und Schalthebel prüfen und schmieren ............... 6-25
Handbrems- und Kupplungshebel prüfen und schmieren ............... 6-25
Seitenständer prüfen und
schmieren .................................. 6-26
Schwingen-Drehpunkte schmieren .................................. 6-26
Teleskopgabel prüfen ................... 6-26
Lenkung prüfen............................. 6-27
U2PNG1G0.book Page 1 Monday, December 21, 2015 5:41 PM

Inhaltsverzeichnis
Radlager prüfen .............................6-27
Batterie ..........................................6-28
Sicherungen wechseln ..................6-29
Scheinwerferlampe auswechseln ..............................6-30
Standlichtlampe auswechseln.......6-31
Bremslicht/Rücklicht .....................6-32
Blinkerlampe auswechseln ............6-32
Kennzeichenleuchten-Lampe auswechseln ..............................6-33
Motorrad aufbocken ......................6-34
Vorderrad ......................................6-35
Hinterrad........................................6-36
Fehlersuche ...................................6-38
Fehlersuchdiagramm.....................6-39
Pfle ge un d La gerun g d es
Motorra ds ..........................................7-1
Vorsicht bei Mattfarben ...................7-1
Pflege ..............................................7-1
Abstellen..........................................7-4
Technische Daten .............................8-1
Ver braucherinformation ...................9-1
Identifizierungsnummern .................9-1
In dex ................................................10-1
U2PNG1G0.book Page 2 Monday, December 21, 2015 5:41 PM

1-1
1
Sicherheitsinformationen
GAU1028B
Seien Sie ein verantwortun gsb ewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrads.
Motorräder sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er dieses Motorrad
fährt.
Er oder sie sollte:  Gründliche Anleitung von kompeten-
ter Stelle über alle Aspekte des Fah-
rens mit einem Motorrad erhalten.
 Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.
 Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.
 Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern.
 Niemals ein Motorrad ohne ausrei-
chende vorherige Ausbildung oder
Einweisung fahren. Belegen Sie einen
Ausbildungskurs. Anfänger sollten bei einem zertifizierten Ausbilder Trai-
ningsstunden nehmen. Wenden Sie
sich an einen autorisierten Motorrad-
händler, um Ausbildungskurse in Ihrer
Nähe zu finden.
S icheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden Ins-
pektions- und Wartungsarbeiten am Fahr-
zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer Beschä-
digung des Fahrzeugs. Eine Liste der vor
jeder Fahrt durchzuführenden Kontrollen
finden Sie auf Seite 4-1.  Dieses Motorrad ist für den Transport
von einem Fahrer und einem Mitfahrer
ausgelegt.
 Die vorwiegende Ursache für
Auto/Motorradunfälle ist ein Versagen
von Autofahrern, Motorräder im Ver-
kehr zu erkennen und mit einzubezie-
hen. Viele Unfälle wurden von Auto-
fahrern verursacht, die das Motorrad
nicht gesehen haben. Sich selbst auf-
fallend zu erkennen zu geben ist daher
eine sehr effektive Methode, Unfälle
dieser Art zu reduzieren.
Deshal b:
• Tragen Sie eine Jacke mit auffallen-
den Farben. • Wenn Sie sich einer Kreuzung nä-
hern, oder wenn Sie sie überque-
ren, besondere Vorsicht walten las-
sen, da Motorradunfälle an
Kreuzungen am häufigsten auftre-
ten.
• Fahren Sie so, dass andere Auto- fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.
• Warten Sie niemals ein Motorrad, wenn Sie nicht über entsprechen-
des Wissen verfügen. Wenden Sie
sich an einen autorisierten Motor-
radhändler, um grundlegende Infor-
mationen zur Motorradwartung zu
erhalten. Bestimmte Wartungsar-
beiten können nur von Fachleuten
vorgenommen werden, die die ent-
sprechende Zulassung besitzen.
 An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen gültigen
Motorradführerschein gehabt.
• Stellen Sie sicher, dass Sie qualifi- ziert sind ein Motorrad zu fahren,
und dass Sie Ihr Motorrad nur an
andere qualifizierte Fahrer auslei-
hen.U2PNG1G0.book Page 1 Monday, December 21, 2015 5:41 PM

Sicherheitsinformationen
1-2
1
• Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.
• Wir empfehlen Ihnen, dass Sie das Fahren mit Ihrem Motorrad solange
in Bereichen üben, in denen kein
Verkehr ist, bis Sie mit dem Motor-
rad und allen seinen Kontrollvor-
richtungen gründlich vertraut sind.
 Viele Unfälle wurden durch Fehler des
Motorradfahrers verursacht. Ein typi-
scher Fehler des Fahrers ist es, in ei-
ner Kurve wegen zu hoher Geschwin-
digkeit zu weit heraus getragen zu
werden oder Kurven zu schneiden
(ungenügender Neigungswinkel im
Verhältnis zur Geschwindigkeit).
• Halten Sie sich immer an die Ge-
schwindigkeitsbegrenzungen und
fahren Sie niemals schneller als
durch Straßen - und Verkehrsbe-
dingungen vertretbar ist.
• Bevor Sie abbiegen oder die Fahr- spur wechseln, immer blinken. Stel-
len Sie sicher, dass andere Ver-
kehrsteilnehmer Sie sehen können. 
Die Haltung des Fahrers und Mitfah-
rers ist für eine gute Kontrolle wichtig.
• Der Fahrer sollte während der Fahrt beide Hände am Lenker und beide
Füße auf den Fußrasten halten, um
Kontrolle über das Motorrad auf-
rechterhalten zu können.
• Der Mitfahrer sollte sich immer mit
beiden Händen am Fahrer, am Sitz-
gurt oder am Haltegriff, falls vor-
handen, festhalten und beide Füße
auf den Fußrasten halten. Niemals
Mitfahrer mitnehmen, welche nicht
bequem beide Füße auf den Fuß-
rasten halten können.
 Niemals unter Einfluss von Alkohol
oder anderen Drogen oder Medika-
menten fahren.
 Dieses Motorrad ist ausschließlich auf
Straßenbenutzung ausgelegt. Es ist
nicht für Geländefahrten geeignet.
S chutzklei dun g
Bei Motorradunfällen sind Kopfverletzun-
gen die häufigste Ursache von Todesfällen.
Die Benutzung eines Schutzhelms ist der
absolut wichtigste Faktor, um Kopfverlet-
zungen zu verhindern oder zu reduzieren.
 Tragen Sie immer einen sicherheits-
geprüften Helm. 
Tragen Sie ein Visier oder eine Schutz-
brille. Kommt Wind in Ihre unge-
schützten Augen könnte dies Ihre
Sicht beeinträchtigen, und Sie könn-
ten deshalb eine Gefahr verspätet er-
kennen.
 Eine Jacke, schwere Stiefel, Hosen,
Handschuhe usw. helfen dabei, Ab-
schürfungen oder Risswunden zu ver-
hindern oder zu vermindern.
 Tragen Sie niemals lose sitzende Klei-
dung, da sie sich in den Lenkungshe-
beln, Fußrasten oder Rädern verfan-
gen könnten, und Verletzung oder ein
Unfall könnte die Folge sein.
 Tragen Sie immer Schutzkleidung, die
Ihre Beine, Knöchel und Füße be-
deckt. Der Motor und die Auspuffanla-
ge sind im und auch nach dem Betrieb
sehr heiß, so dass es zu Verbrennun-
gen kommen kann.
 Mitfahrer sollten diese Vorsichtsmaß-
nahmen ebenfalls beachten.
Vermei den Sie Kohlenmonoxi d-Ver gif-
tun gen
Auspuffgase enthalten immer Kohlenmon-
oxid, ein giftiges Gas mit tödlicher Wirkung.
Das Einatmen von Kohlenmonoxid verur-
U2PNG1G0.book Page 2 Monday, December 21, 2015 5:41 PM

Sicherheitsinformationen
1-3
1
sacht zunächst Kopfschmerzen, Schwin-
delgefühl, Benommenheit, Übelkeit, Ver-
wirrtheit und führt schließlich zum Tod.
Kohlenmonoxid ist ein farbloses, geruch-
und geschmackloses Gas, das vorhanden
sein kann, auch wenn Sie Auspuffgase we-
der sehen noch riechen. Eine tödliche Koh-
lenmonoxid-Konzentration kann sich sehr
schnell ansammeln und Sie können binnen
kurzer Zeit bewusstlos und damit unfähig
werden, sich selbst zu helfen. Tödliche
Kohlenmonoxid-Konzentrationen können
sich auch stunden- oder sogar tagelang in
geschlossenen oder schlecht belüfteten
Räumen halten. Wenn Sie irgendein Symp-
tom einer Kohlenmonoxid-Vergiftung an
sich verspüren, verlassen Sie den Bereich
sofort, atmen Sie frische Luft ein und SU-
CHEN SIE SOFORT ÄRZTLICHE HILFE.
 Lassen Sie Motoren nicht in geschlos-
senen Räumen laufen. Auch wenn Sie
versuchen, die Motorabgase mit Hilfe
von Ventilatoren, geöffneten Fenstern
und Türen abzuführen, kann die Koh-
lenmonoxid-Konzentration trotzdem
sehr schnell einen gefährlichen Pegel
erreichen.
 Lassen Sie den Motor nicht in
schlecht belüfteten oder teilweise ge-
schlossenen Bereichen wie Schup-
pen, Garagen oder Carports laufen. 
Lassen Sie den Motor im Freien nicht
an Stellen laufen, von wo aus die Ab-
gase durch Öffnungen wie Fenster
oder Türen in ein Gebäude gelangen
können.
Bela dun g
Hinzufügen von Zubehör oder Gepäck
kann die Stabilität und die Verhaltenscha-
rakteristik Ihres Motorrads beeinflussen,
falls die Gewichtsverteilung des Motorrads
verändert wird. Um die Möglichkeit eines
Unfalls zu vermeiden, gehen Sie mit Ge-
päck oder Zubehör, das Sie Ihrem Motor-
rad hinzufügen, äußerst vorsichtig um. Mit
besonderer Umsicht fahren, wenn Ihr Mo-
torrad zusätzlich beladen oder Zubehör
hinzugefügt ist. Im Folgenden einige allge-
meine Richtlinien für das Beladen Ihres Mo-
torrads sowie Informationen über Zubehör:
Das Gesamtgewicht von Fahrer, Mitfahrer,
Zubehör und Gepäck darf die Höchstzula-
dungsgrenze nicht überschreiten. Das
Fahren mit einem ü berla denen Fahrzeu g
kann Unfälle verursachen.
Innerhalb dieser Gewichtsbegrenzung ist
beim Beladen folgendes zu beachten: 
Das Gewicht von Gepäck und Zube-
hör sollte so niedrig und nahe wie
möglich am Motorrad gehalten wer-
den. Packen Sie die schwersten Teile
so nah wie möglich am Fahrzeug-
schwerpunkt und stellen Sie im Inter-
esse eines optimalen Gleichgewichts
und maximaler Stabilität sicher, dass
die Zuladung so gleichmäßig wie
möglich auf beide Seiten des Motor-
rads verteilt ist.
 Sich verlagernde Gewichte können
ein plötzliches Ungleichgewicht
schaffen. Sicherstellen, dass Zubehör
und Gepäck sicher am Motorrad be-
festigt ist, bevor Sie losfahren. Zube-
hör- und Gepäckhalterungen häufig
kontrollieren.
• Die Federung entsprechend Ihrer Zuladung einstellen (nur für Modelle
mit einstellbarer Federung), und
Reifendruck und -zustand prüfen.
• Niemals große oder schwere Ge-
genstände am Lenker, an der Tele-
skopgabel oder an der Vorder-
radabdeckung befestigen. Solche
Gegenstände, einschließlich Ge-
päck, wie zum Beispiel Schlafsä-
cke, Matchbeutel oder Zelte, kön-
nen instabilen Umgang oder
langsame Lenkerreaktion bewirken.
Max. Gesamtzula
dun g:
210 kg (463 lb)U2PNG1G0.book Page 3 Monday, December 21, 2015 5:41 PM
