Caractéristiques
8-2
8
Chasse:92 mm (3.6 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille: 120/70 ZR17M/C (58W)
Fabricant/modèle: DUNLOP/D252F LPneu arrière:Type: Sans chambre (Tubeless)
Taille: 180/55 ZR17M/C (73W)
Fabricant/modèle:
DUNLOP/D252 LCharge:Charge maximale: 210 kg (463 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froi ds):Conditions de charge:
0–90 kg (0–198 lb)
Avant:250 kPa (2.50 kgf/cm2, 36 psi)
Arrière: 250 kPa (2.50 kgf/cm2, 36 psi)
Conditions de charge:
90–210 kg (198–463 lb)
Avant:250 kPa (2.50 kgf/cm2, 36 psi) Arrière:
290 kPa (2.90 kgf/cm2, 42 psi)
Roue avant:Type de roue:
Roue coulée
Taille de jante: 17M/C x MT3.50Roue arrière:Type de roue:
Roue coulée
Taille de jante: 17M/C x MT5.50Frein avant:Type:
Frein à double disque
Commande: À la main droite
Liquide de frein spécifié: DOT 4Frein arrière:Type:Frein monodisque
Commande: Au pied droit
Liquide de frein spécifié:
DOT 4Suspension avant:Type:Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement de roue:
130 mm (5.1 in)
Suspension arrière:Type:Bras oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement de roue:
120 mm (4.7 in)Partie électrique:Tension du système électrique:12 V
Système d’allumage:
TCI
Système de charge: Générateur CABatterie:Modèle:
YTZ14S
Voltage, capacité: 12 V, 11.2 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule ×
quantité:Phare:
12 V, 60.0 W/55.0 W × 1
Stop/feu arrière: LED
Clignotant avant: 12 V, 10.0 W × 2
Clignotant arrière:
12 V, 10.0 W × 2
U2PNF1F0.book Page 2 Friday, December 25, 2015 2:59 PM

Caractéristiques
8-3
8
Veilleuse:12 V, 5.0 W × 1
Éclairage de la plaque d’immatriculation: 12 V, 5.0 W × 1
Éclairage des instruments:
LED
Témoin de point mort: 12 V, 1.7 W × 1
Témoin de feu de route: 12 V, 1.7 W × 1
Témoin d’avertissement du niveau d’huile:
12 V, 1.7 W × 1
Témoin des clignotants: 12 V, 1.7 W × 2
Témoin d’avertissement de panne du moteur: 12 V, 1.7 W × 1
Témoin de l’immobilisateur antivol:
LEDFusible:Fusible principal:50.0 A
Fusible de phare:
15.0 A
Fusible de feu arrière: 7.5 A
Fusible du système de signalisation: 7.5 A
Fusible d’allumage:
15.0 A
Fusible du système d’injection de carburant: 15.0 A
Fusible de sauvegarde: 7.5 A
U2PNF1F0.book Page 3 Friday, December 25, 2015 2:59 PM

Renseignements complémentaires
9-1
9
FAU53562
Numéros d’id entificationNotez le numéro d’identification du véhi-
cule, le numéro de série du moteur et les
codes figurant sur l’étiquette de modèle
dans les espaces prévus ci-dessous. Ces
numéros d’identification sont nécessaires à
l’enregistrement du véhicule auprès des
autorités locales et à la commande de piè-
ces détachées auprès d’un concession-
naire Yamaha.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
NUMÉRO DE SÉRIE DU MOTEUR :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26401

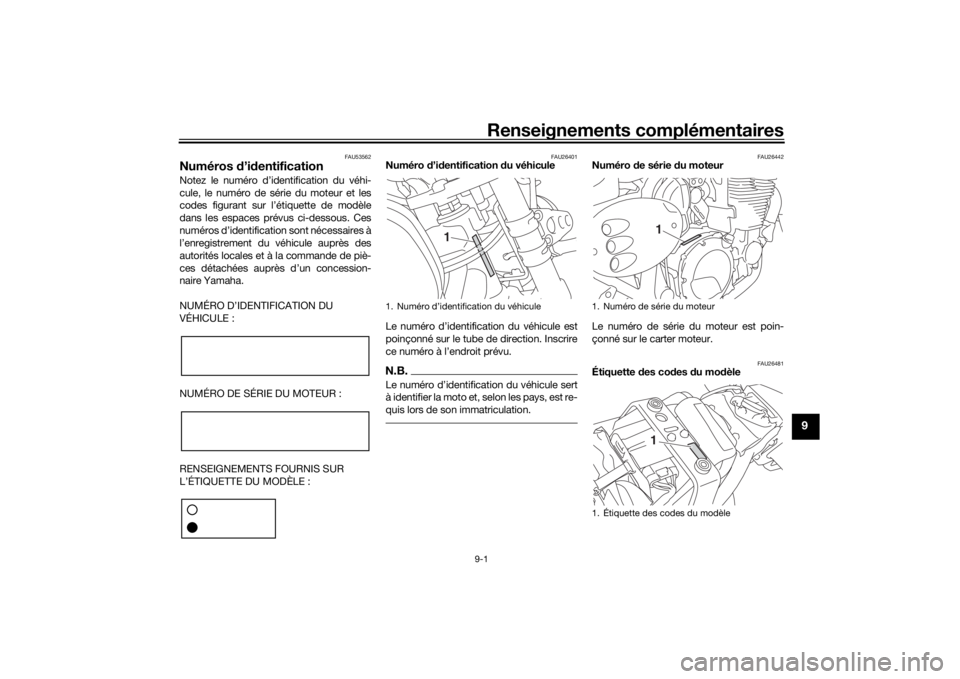

Numéro d’id entification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert
à identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
FAU26442
Numéro de série d u moteur
Le numéro de série du moteur est poin-
çonné sur le carter moteur.
FAU26481
Étiquette des cod es du mo dèle
1. Numéro d’identification du véhicule
1
1. Numéro de série du moteur
1. Étiquette des codes du modèle
11
U2PNF1F0.book Page 1 Friday, December 25, 2015 2:59 PM

Renseignements complémentaires
9-2
9
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle. (Voir page 3-15.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.U2PNF1F0.book Page 2 Friday, December 25, 2015 2:59 PM

10-1
10
Index
AAmpoule d’éclairage de plaque
d’immatriculation, remplacement....... 6-34
Avertisseur, contacteur ........................ 3-10BBagages, supports de sangle de
fixation ................................................ 3-21
Batterie ................................................. 6-28
Béquille latérale .................................... 3-21
Béquille latérale, contrôle et lubrification ......................................... 6-26
Bougies, contrôle ................................... 6-9
Bras oscillant, lubrification des pivots.................................................. 6-27CCâbles, contrôle et lubr ification............ 6-24
Caches, dépose et repose ..................... 6-9
Calage de la moto ................................ 6-35
Caractéristiques ..................................... 8-1
Carburant.............................................. 3-13
Carburant, économies ............................ 5-3
Chaîne de transmission, nettoyage et graissage ............................................ 6-24
Chaîne de transmission, tension .......... 6-22
Clignotant, remplacement d’une ampoule ............................................. 6-33
Clignotants, contacteur ........................ 3-10
Combinés ressort-amortisseur, réglage ............................................... 3-18
Compte-tours ......................................... 3-5
Compteur de vitesse .............................. 3-5
Consignes de sécurité ............................ 1-1
Contacteur à clé/serrure antivol ............. 3-2
Contacteur d’appel de phare ................. 3-9 Contacteurs à la poignée ....................... 3-9
Coupe-circuit d’allumage..................... 3-22
Coupe-circuit du moteur ...................... 3-10
DDémarreur, contacteur ......................... 3-10
Dépannage, schéma de diagnostic ..... 6-40
Direction, contrôle ................................ 6-28
Durite de mise à l’air du réservoir de
carburant et durite de trop-plein........ 3-14EÉcran multifonction ................................ 3-6
Embrayage, levier................................. 6-19
Emplacement des éléments................... 2-1
Entretien du système de contrôle des gaz d’échappement ............................. 6-3
Entretiens et graissages périodiques ..... 6-5
Étiquette des codes du modèle ............. 9-1
EXUP .................................................... 3-21FFeu stop/arrière .................................... 6-33
Feu stop, contacteurs .......................... 6-19
Feux de détresse, contacteur .............. 3-10
Filtre à air, remplacement de l’élément et nettoyage du tube de vidange ....... 6-14
Fourche, contrôle ................................. 6-27
Fourche, réglage .................................. 3-16
Frein, contrôle de la garde du levier .... 6-19
Frein, levier ........................................... 3-11
Frein, pédale ........................................ 3-12
Fusibles, remplacement ....................... 6-30HHuile moteur et élément du filtre à huile ................................................... 6-10
Huile moteur, témoin du niveau ............. 3-4
IImmobilisateur antivol............................. 3-1
Inverseur feu de route/feu de croisement............................................ 3-9JJeu des soupapes ................................ 6-15LLevier d’embrayage .............................. 3-10
Leviers de frein et d’embrayage, contrôle et lubrification ....................... 6-26
Liquide de frein et d’embrayage,
changement........................................ 6-22
Liquide de frein et d’embrayage, contrôle du niveau .............................. 6-20MMise en marche du moteur..................... 5-1
Moteur, numéro de série ........................ 9-1NNuméros d’identification......................... 9-1PPanne du moteur, témoin ....................... 3-4
Pannes, diagnostic ............................... 6-38
Pédale de frein et sélecteur, contrôle
et lubrification ..................................... 6-25
Phare, remplacement d’une ampoule.............................................. 6-31
Pièces de couleur mate .......................... 7-1
Plaquettes de frein, contrôle................. 6-20
Pneus .................................................... 6-16
Poignée des gaz, contrôle de la garde .................................................. 6-15
Poignée et câble des gaz, contrôle et
lubrification ......................................... 6-25
Pots catalytiques .................................. 3-15
U2PNF1F0.book Page 1 Friday, December 25, 2015 2:59 PM

Index
10-2
10
RRemisage ................................................ 7-3
Réservoir de carburant, bouchon ......... 3-12
Rodage du moteur .................................. 5-3
Roue arrière .......................................... 6-37
Roue avant............................................ 6-35
Roues.................................................... 6-18
Roulements de roue, contrôle .............. 6-28SSélecteur au pied .................................. 3-11
Selle ...................................................... 3-15
Soin ......................................................... 7-1
Stationnement ........................................ 5-4TTémoin de feu de route........................... 3-4
Témoin de l’immobilisateur antivol ......... 3-4
Témoin du point mort ............................. 3-4
Témoins des clignotants ......................... 3-4
Trousse de réparation............................. 6-2VVéhicule, numéro d’identification ........... 9-1
Veilleuse, remplacement d’une
ampoule.............................................. 6-32
Vitesses, sélection .................................. 5-2
Voyants et témoins d’alerte .................... 3-4
